Введение в специальность Направление 151900. Точность и качество изготовления деталей машин (Лекция 4)

1. Введение в специальность Направление 151900

Лекция 4
Точность и качество
изготовления деталей машин

2. План лекции

Точность расположения
Точность формы
Точность размеров
Шероховатость поверхности
Связь точности размеров с шероховатостью
поверхности

3. Точность расположения

Определяется величиной соответствующего отклонения расположения
Отклонение от
соосности
Отклонение от
параллельности
Отклонение от
перпендикулярности
Допуск
наклона
Позиционный допуск
Отклонение от
симметричности
Допуск
пересечения
осей

4. Точность формы

Определяется величиной соответствующего отклонения формы
Отклонение от
прямолинейности
Отклонение от
плоскостности
Отклонение от
круглости
Отклонение профиля
продольного сечения
Отклонение от
цилиндричности

5. Обозначения на чертеже

6. Точность размеров

Определяется допуском
Чем больше допуск, тем ниже точность!
Допуск зависит от квалитета и номинального размера

7. Качество поверхностного слоя

8. Методы измерения твердости

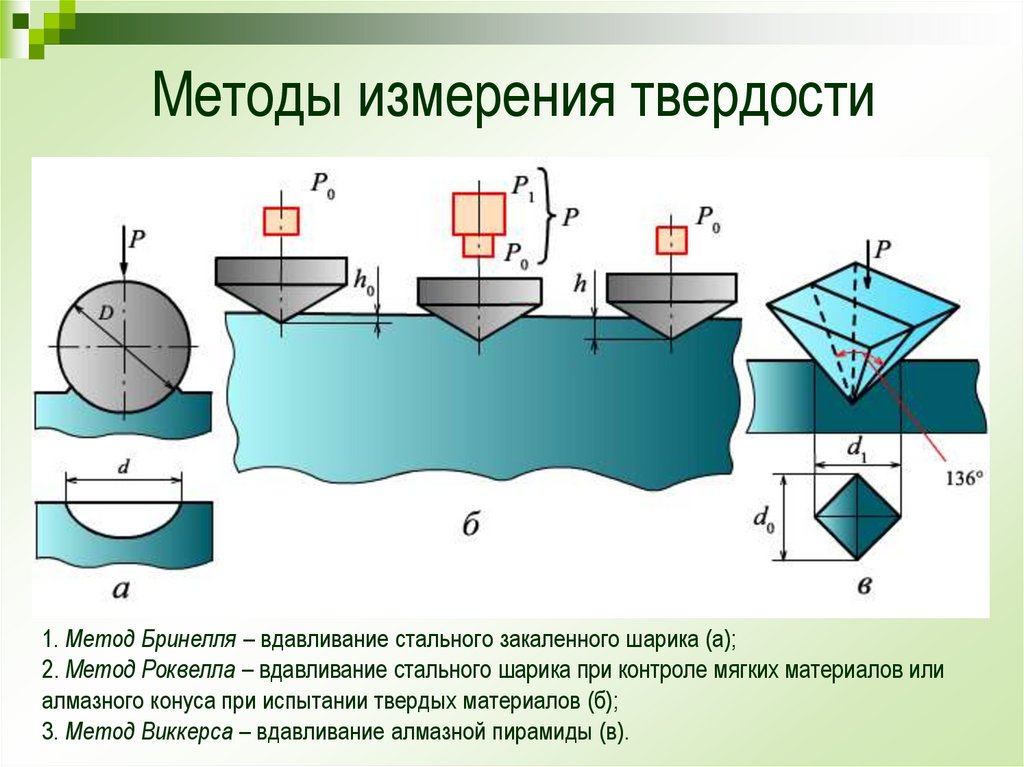

1. Метод Бринелля – вдавливание стального закаленного шарика (а);
2. Метод Роквелла – вдавливание стального шарика при контроле мягких материалов или
алмазного конуса при испытании твердых материалов (б);
3. Метод Виккерса – вдавливание алмазной пирамиды (в).

9.

Остаточные напряжения

10. Шероховатость и волнистость поверхности

Определяется высотными и шаговыми показателями

11. Шероховатость и эксплуатационные свойства поверхности

Износостойкость
Коррозионная стойкость
Прочность соединения

12. Связь точности размеров с шероховатостью поверхности

R<0.25 T
Минимальные требования к шероховатости поверхности
в зависимости от допусков размера и формы
Допуск
размера по
квалитетам
IT5
IT6
IT7
IT8
IT9
IT10
IT11
Допуск
формы, % от
допуска
размера
100
60
40
100
60
40
100
60
40
100
60
40
100
60
40
100
60
40
100
60
40
Номинальные размеры,мм
До 18
Св. 18 до 50 Св. 50 до 120 Св. 120 до 500
Ra, мкм
0.4
0.2
0.1
0.8
0.4
0.2
1.6
0.8
0.4
1.6
0.8
0.4
3.2
1.6
0.8
3.2
1.6
0.8
6.3
3.2
1.6
0.8
0.4
0.2
1.6
0.8
0.4
3.2
1.6
0.8
3.2
1.6
0.8
3.2
3.2
1.6
6.3
3.2
1.6
6.3
3.2
1.6
1.6
0.8
0.4
1,60
0.8
0.4
3,20
1,60
0.8
3,20
3,20
1,60
6,30
3,20
1,60
6,30
3,20
1,60
12,50
6,30
3,20
1.6
0.8
0.4
3.2
1.6
0.8
3.2
3.2
1.6
6.3
6.3
3.2
6.3
6.3
3.2
12.5
6.3
3.2
12.5
6.3
3.2

13. Методы и средства оценки шероховатости поверхности

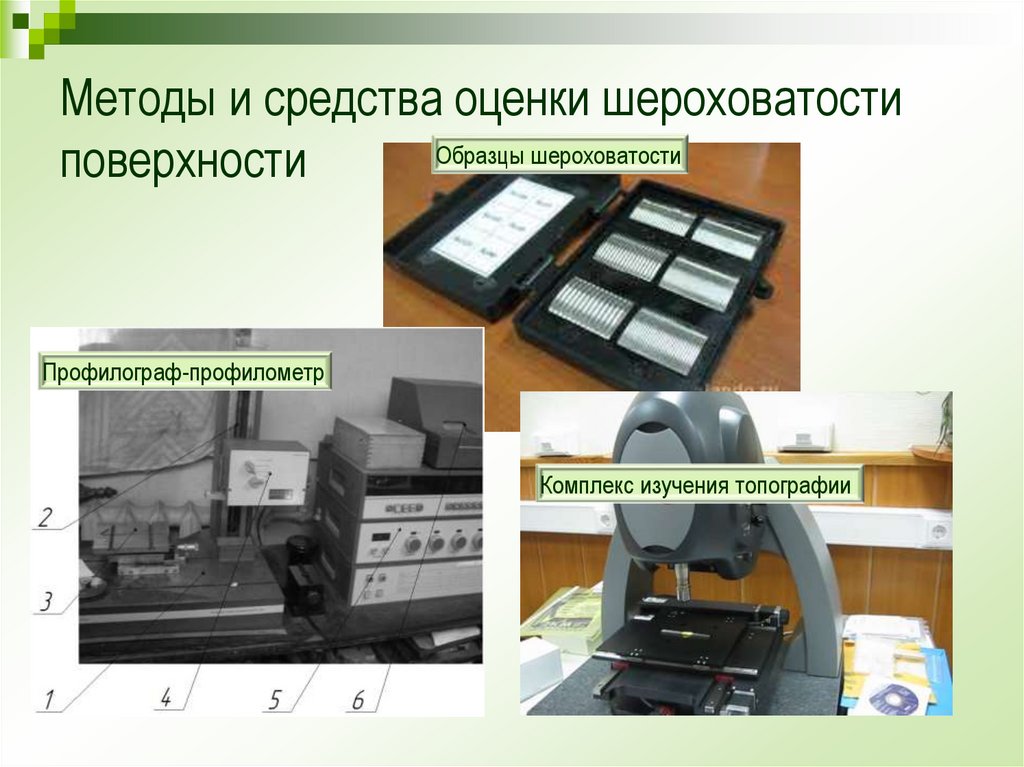

Методы и средства оценки шероховатости
Образцы шероховатости
поверхности
Профилограф-профилометр
Комплекс изучения топографии
