Геометрические построения

1. Практическая графическая работа. «Геометрические построения»

АУ «Сургутский политехнический колледж»
Практическая графическая
работа.
«Геометрические
построения»
Формат – А3
Угловой штамп 55х185
Масштаб – 1:1
Название графической работы
«Геометрические построения»
Преподаватель: Баева С.И.

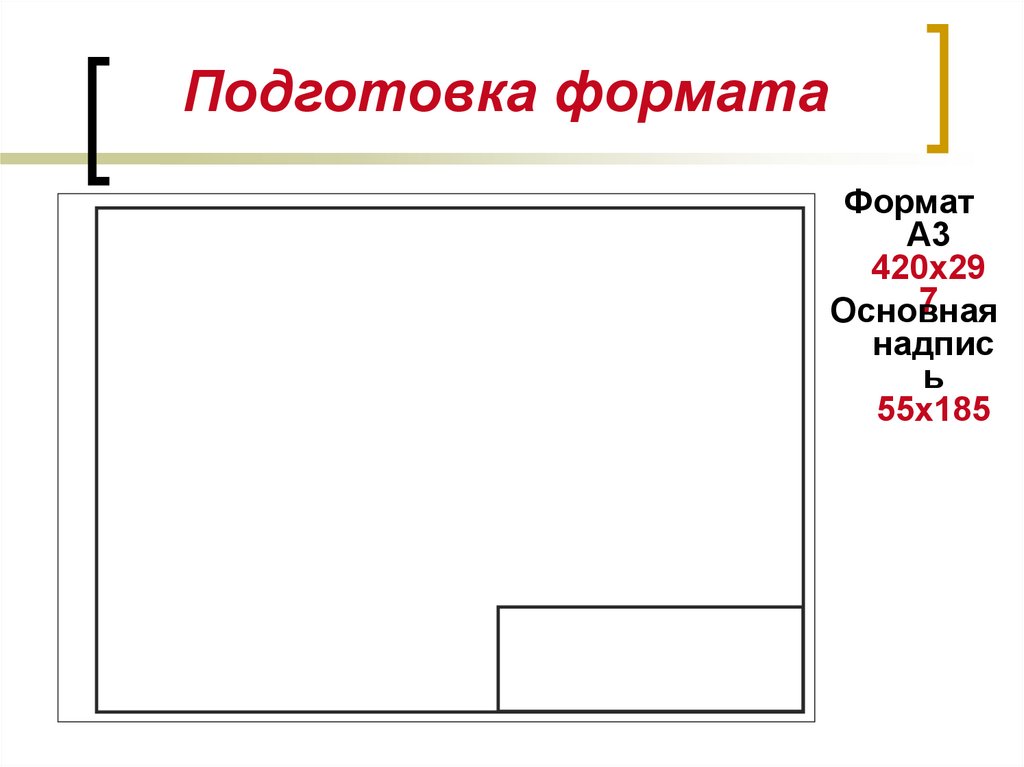

2. Подготовка формата

Формат
А3
420х29
7
Основная
надпис
ь
55х185

3. Компановка чертежа

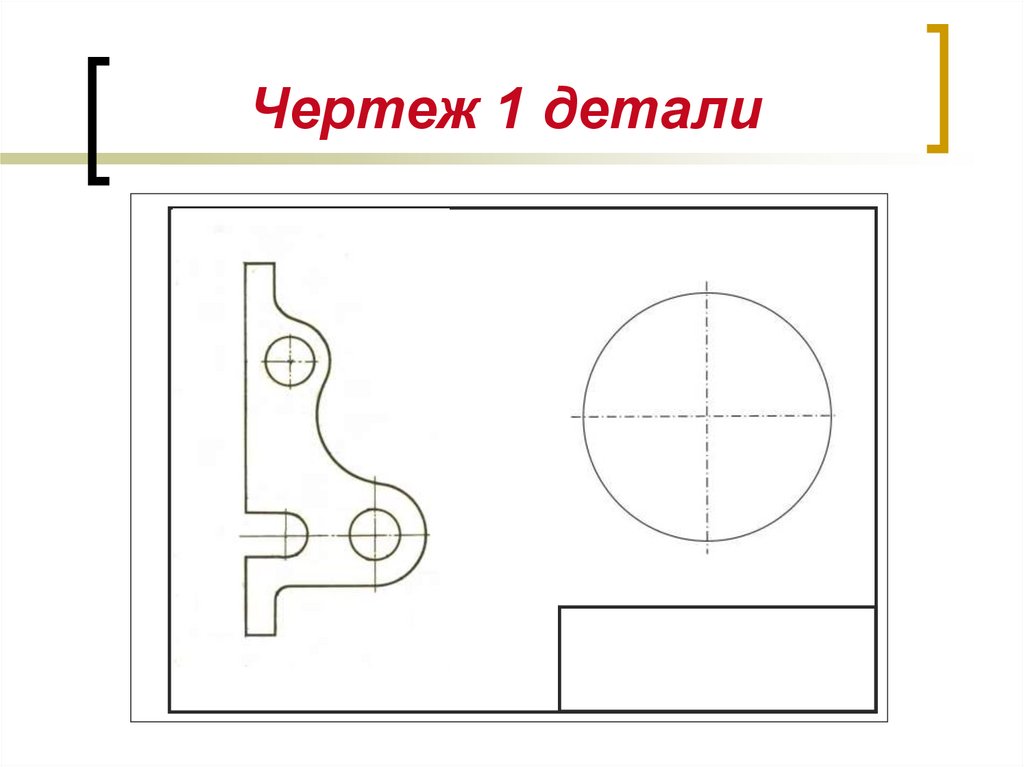

4. Чертеж 1 детали

5. Чертеж 2 детали

6. Нанесение размеров (ГОСТ 2.307-68) и обводка чертежа

7. Заполнение основной надписи

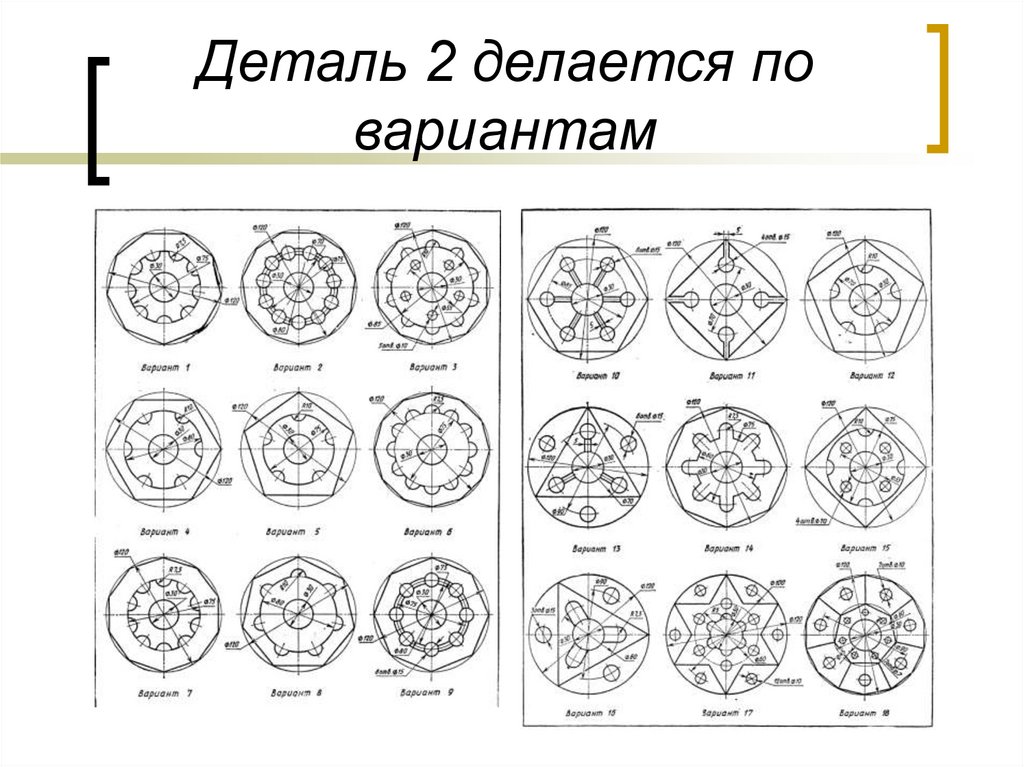

8. Деталь 2 делается по вариантам

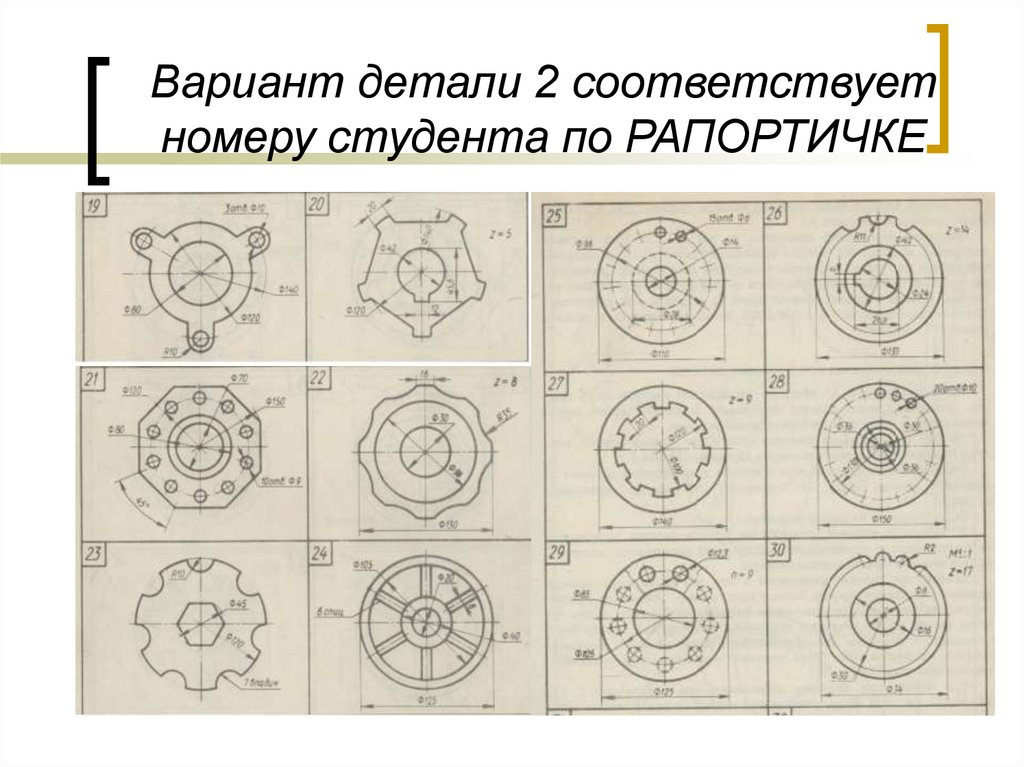

9. Вариант детали 2 соответствует номеру студента по РАПОРТИЧКЕ
