Основы метрологии, стандартизации и сертификации

1.

Пример зачетной работы по курсу:
«Основы метрологии, стандартизации и
сертификации»

2.

3.

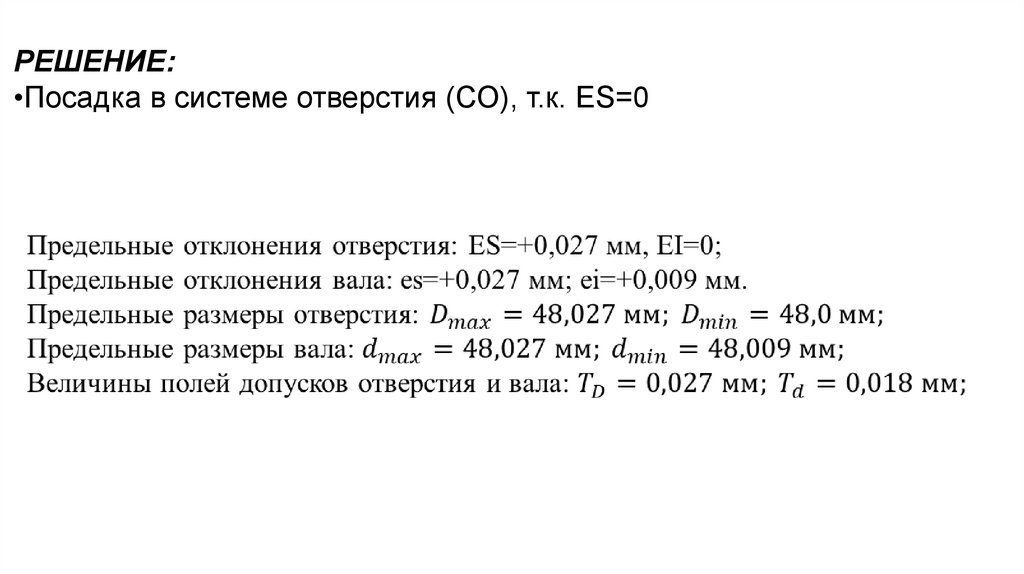

РЕШЕНИЕ:
•Посадка в системе отверстия (СО), т.к. ES=0

4.

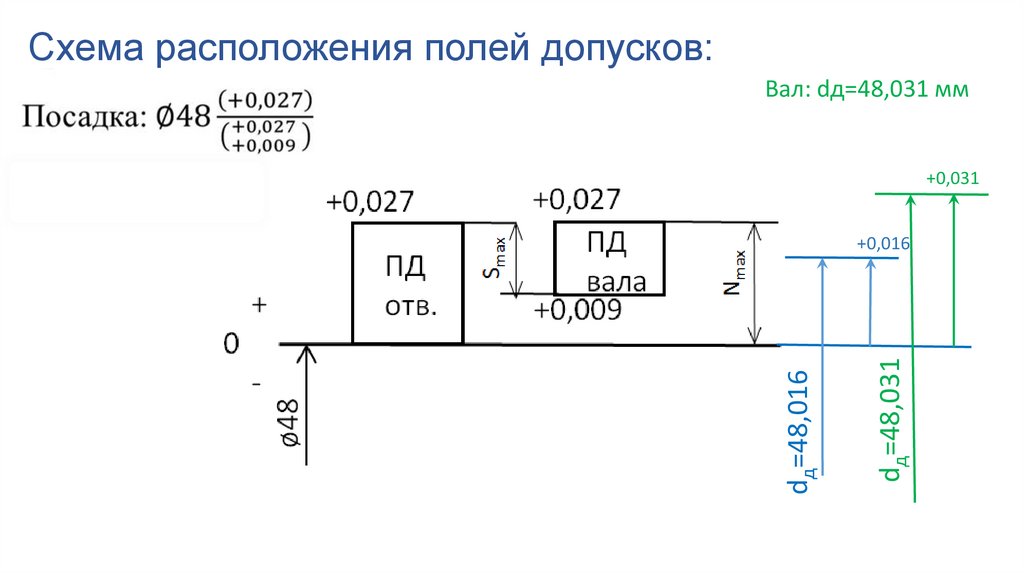

Схема расположения полей допусков:

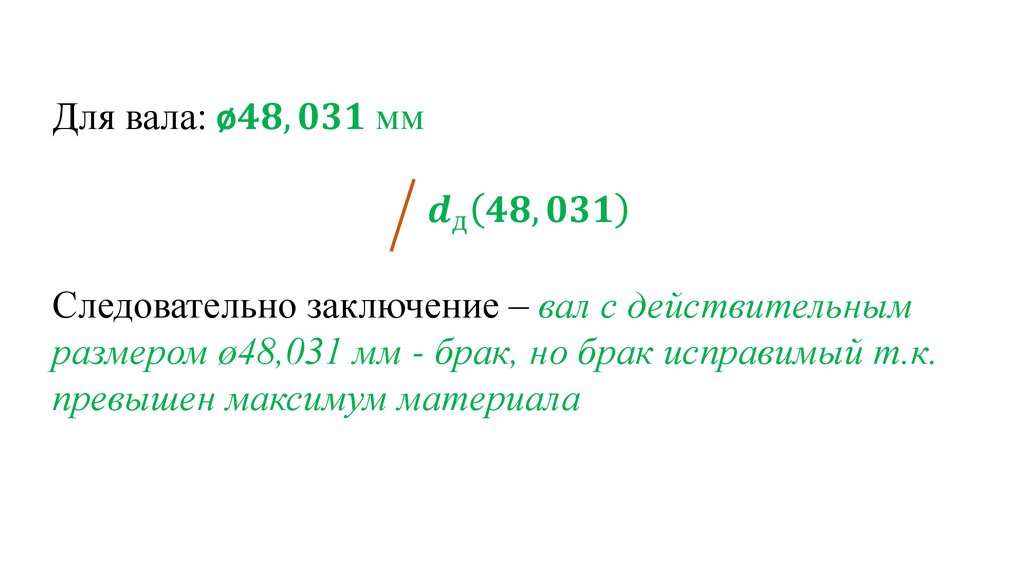

Вал: dд=48,031 мм
+0,031
dд=48,031
dд=48,016
+0,016

5.

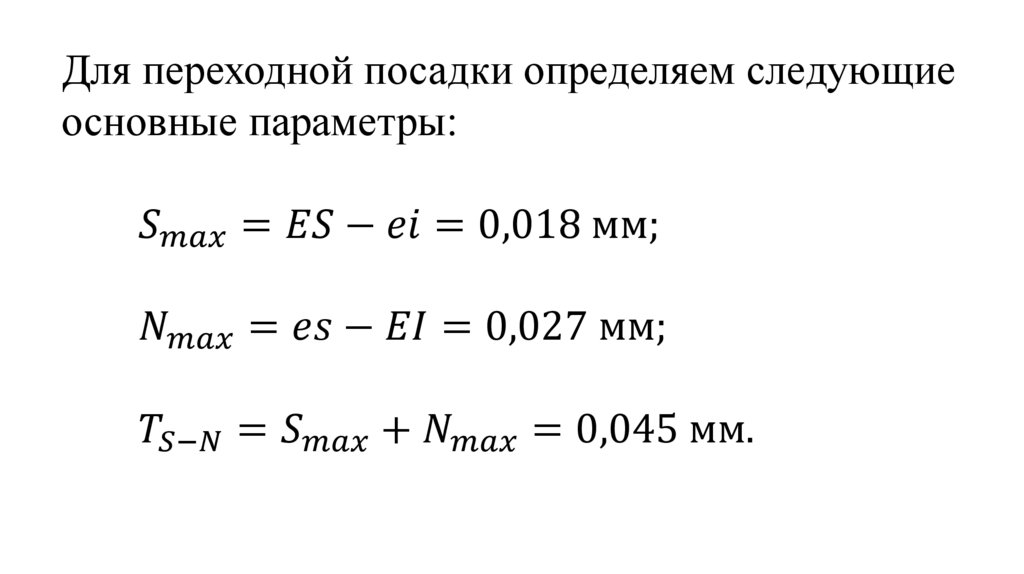

Для переходной посадки определяем следующие
основные параметры:
