Исполнительные съемки

1.

2.

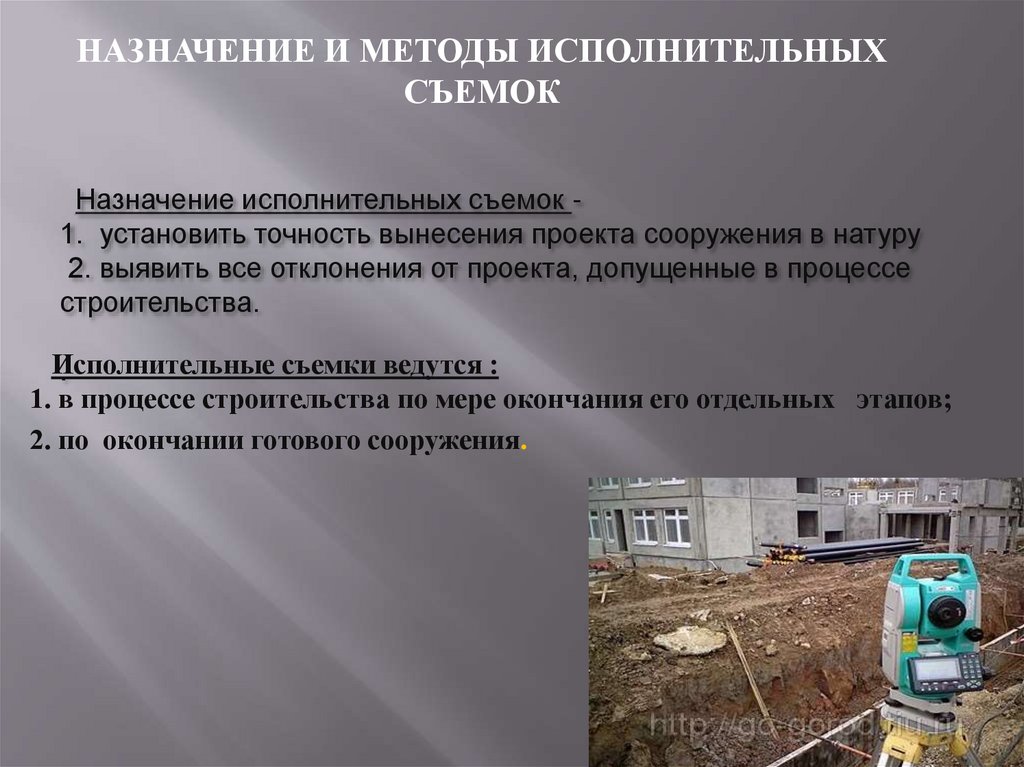

НАЗНАЧЕНИЕ И МЕТОДЫ ИСПОЛНИТЕЛЬНЫХ
СЪЕМОК
Назначение исполнительных съемок 1. установить точность вынесения проекта сооружения в натуру
2. выявить все отклонения от проекта, допущенные в процессе
строительства.
Исполнительные
съемки ведутся :
.
1. в процессе строительства по мере окончания его отдельных этапов;
2. по окончании готового сооружения.

3.

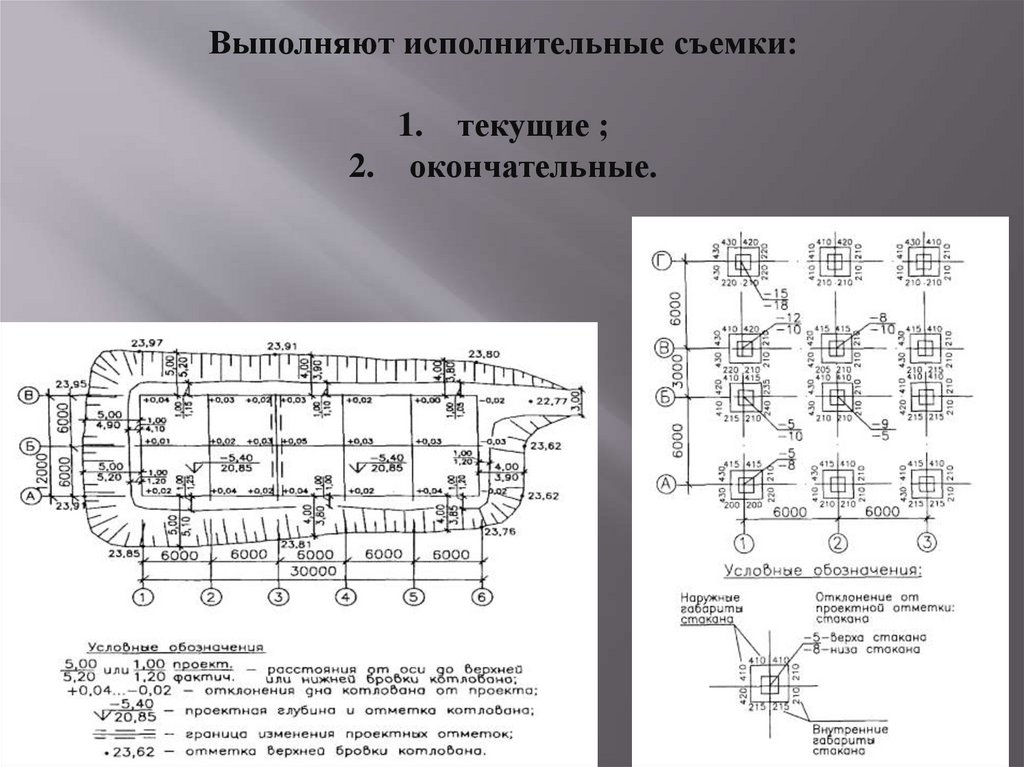

Выполняют исполнительные съемки:
1. текущие ;
2. окончательные.

4.

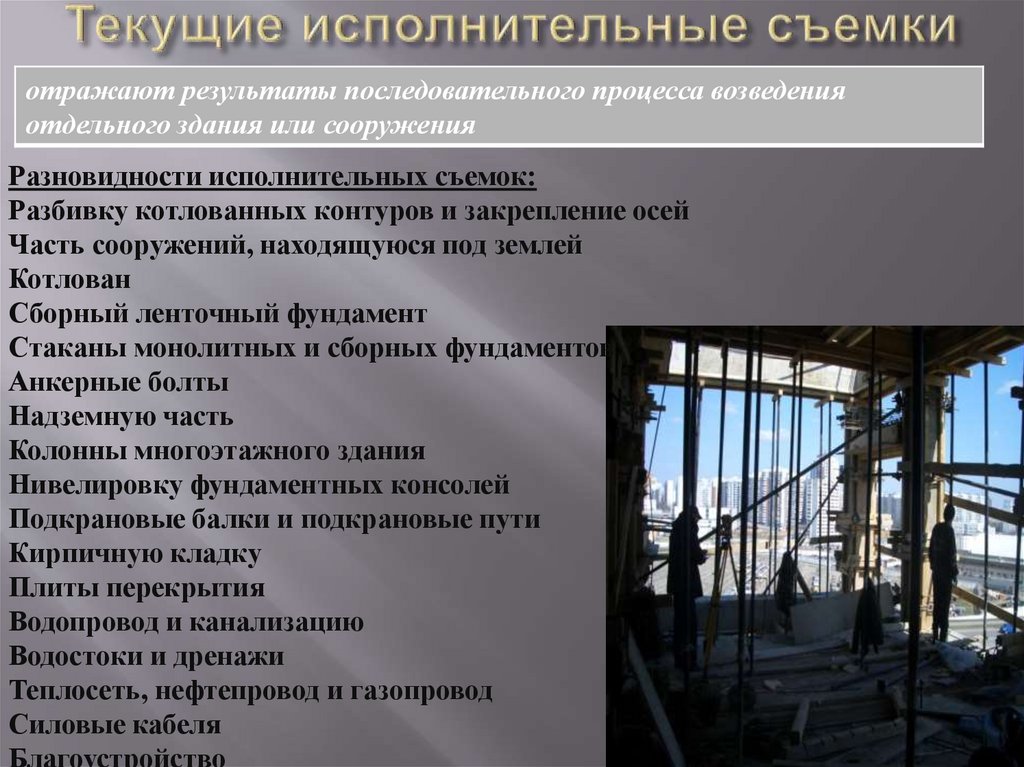

отражают результаты последовательного процесса возведения
отдельного здания или сооружения
Разновидности исполнительных съемок:
Разбивку котлованных контуров и закрепление осей
Часть сооружений, находящуюся под землей
Котлован
Сборный ленточный фундамент
Стаканы монолитных и сборных фундаментов
Анкерные болты
Надземную часть
Колонны многоэтажного здания
Нивелировку фундаментных консолей
Подкрановые балки и подкрановые пути
Кирпичную кладку
Плиты перекрытия
Водопровод и канализацию
Водостоки и дренажи
Теплосеть, нефтепровод и газопровод
Силовые кабеля
Благоустройство

5.

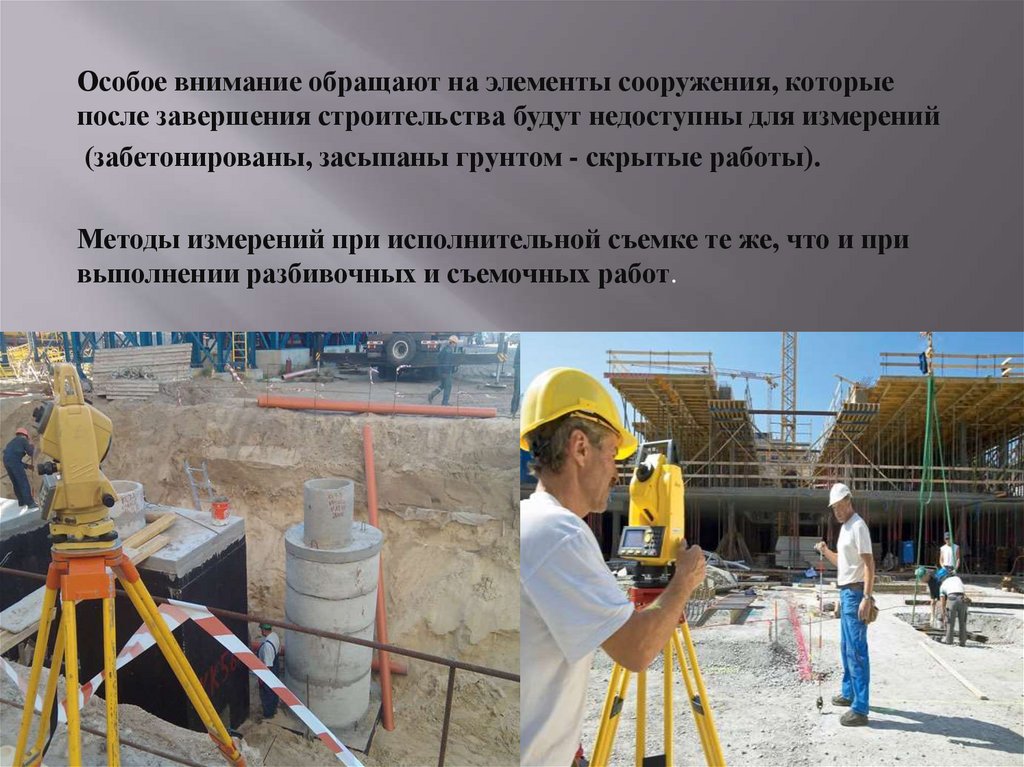

Особое внимание обращают на элементы сооружения, которые
после завершения строительства будут недоступны для измерений
(забетонированы, засыпаны грунтом - скрытые работы).
Методы измерений при исполнительной съемке те же, что и при
выполнении разбивочных и съемочных работ.

6.

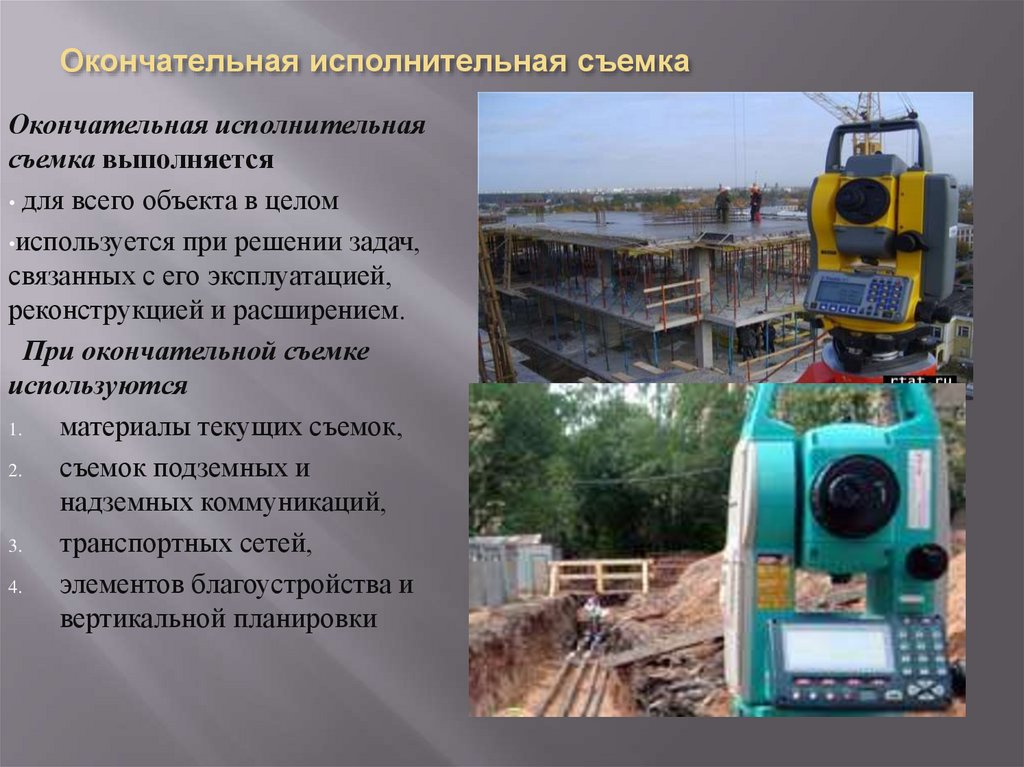

Окончательная исполнительная съемка
Окончательная исполнительная
съемка выполняется
• для всего объекта в целом
•используется при решении задач,
связанных с его эксплуатацией,
реконструкцией и расширением.
При окончательной съемке
используются
1.
материалы текущих съемок,
2.
съемок подземных и
надземных коммуникаций,
3.
транспортных сетей,
4.
элементов благоустройства и
вертикальной планировки

7.

Исходной геодезической основой для текущей
исполнительной съемки служат:
1. пункты разбивочной сети,
2. знаки и створы закрепления осей или их
параллелей,
3. установочные риски на конструкциях.
Высотной основой служат:
1. реперы строительной площадки
2. отметки, фиксированные на
строительных конструкциях.
Геодезическим обоснованием съемки для
составления исполнительного
генерального плана(окончательной)
служат пункты и реперы
государственных и разбивочных сетей.

8.

При строительстве промышленных зданий и сооружений выполняют:
1. съемки строительных конструкций,
2. съемку положения опорных и анкерных устройств,
3. закладных деталей под установку технологического оборудования.
Положение этих элементов в плане определяют относительно:
монтажных (технологических) осей,
по высоте - относительно строительных реперов площадки или цеха.
Исполнительная съемка подкрановых путей грузоподъемных механизмов.
выполняют как в процессе строительства, так и периодически в
эксплуатационный период.
Съемка подкрановых путей включает определения :
1. расстояний между осями рельсов
2. прямолинейности рельсов,
3. разности отметок между головками двух рельсов
4. разности отметок между головками одного рельса.
.

9.

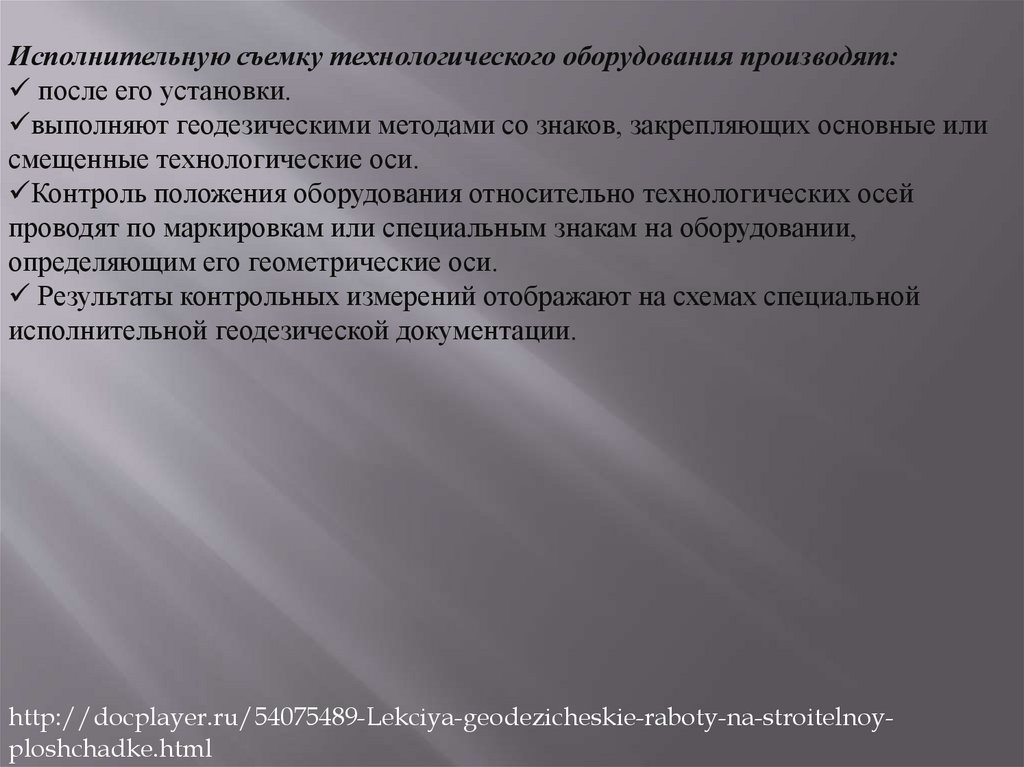

Исполнительную съемку технологического оборудования производят:
после его установки.
выполняют геодезическими методами со знаков, закрепляющих основные или
смещенные технологические оси.
Контроль положения оборудования относительно технологических осей
проводят по маркировкам или специальным знакам на оборудовании,
определяющим его геометрические оси.
Результаты контрольных измерений отображают на схемах специальной
исполнительной геодезической документации.
http://docplayer.ru/54075489-Lekciya-geodezicheskie-raboty-na-stroitelnoyploshchadke.html

10.

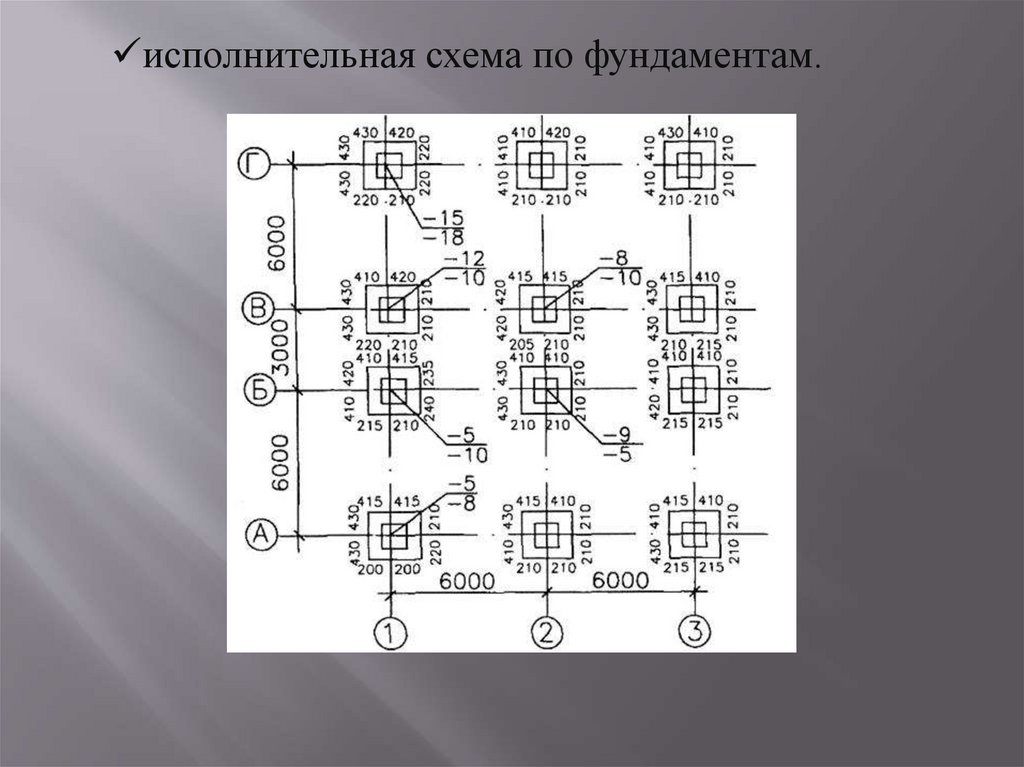

исполнительная схема по фундаментам.

11.

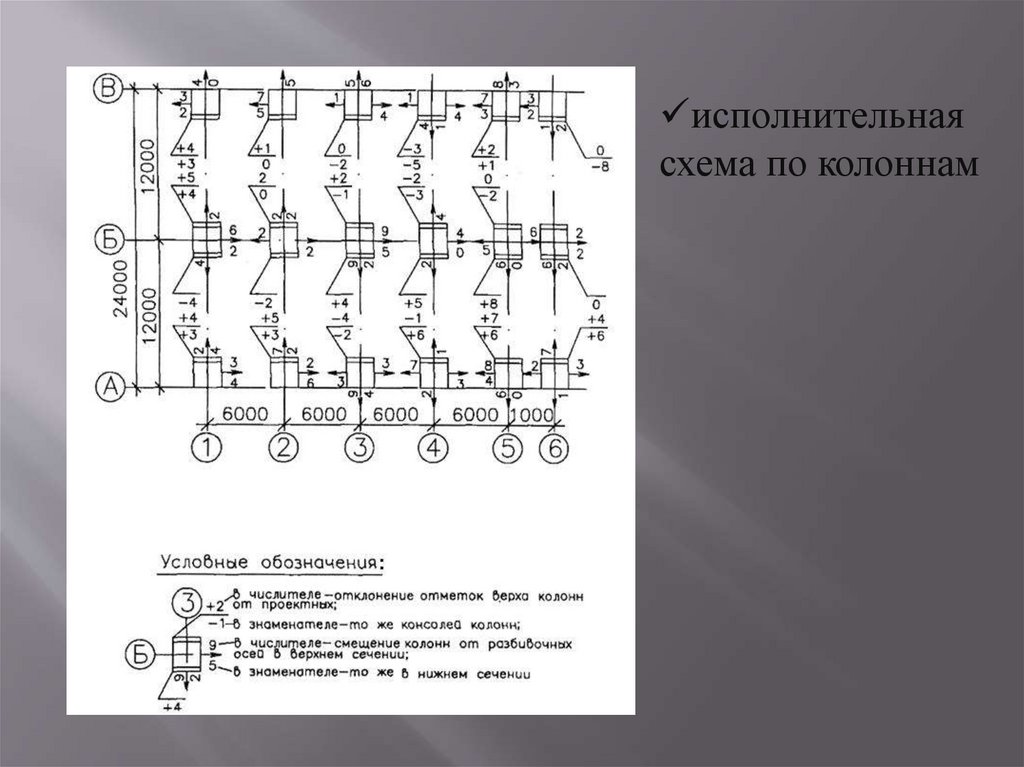

исполнительная
схема по колоннам

12.

исполнительная
схема по
кирпичной кладке

13.

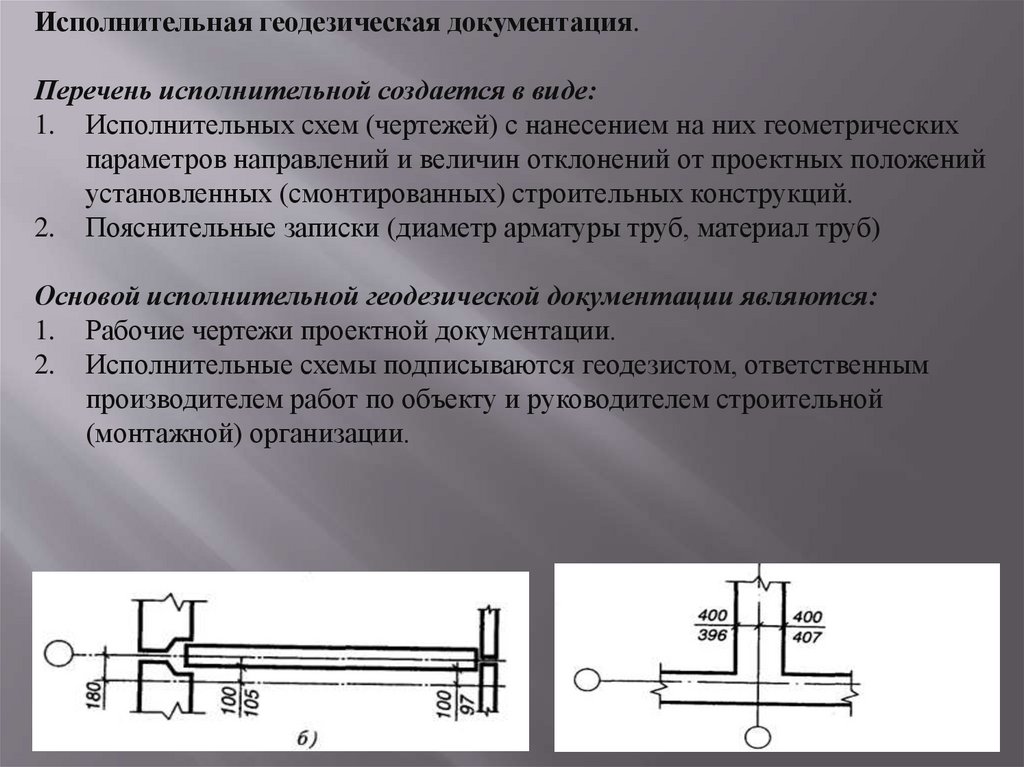

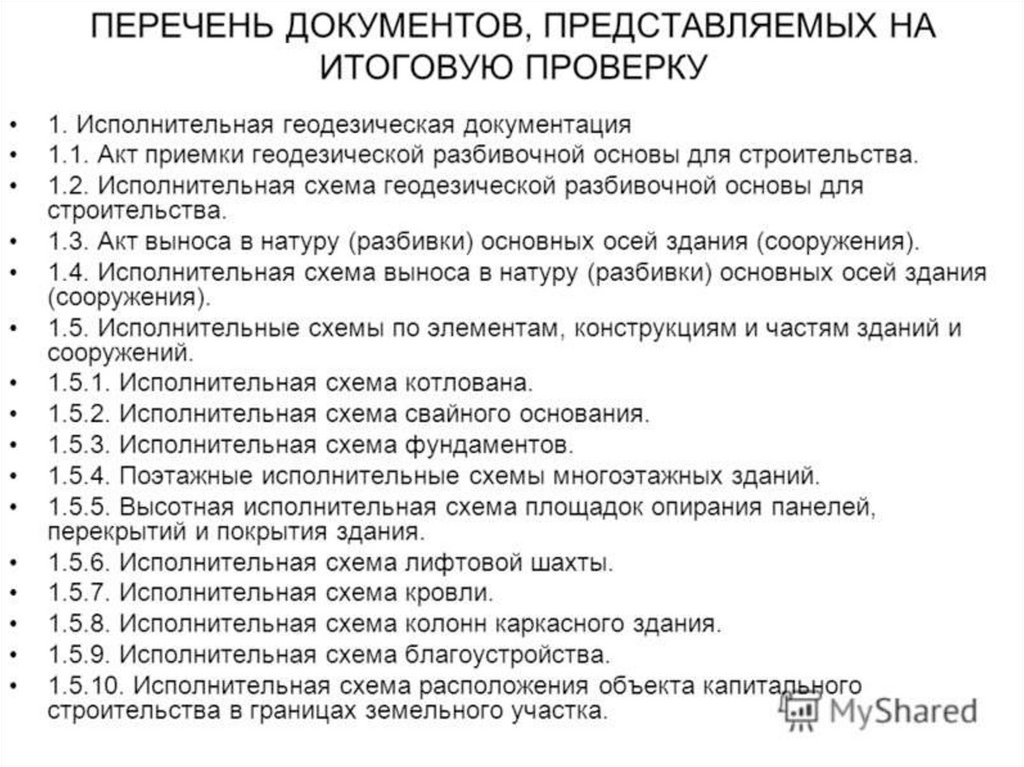

Исполнительная геодезическая документация.
Перечень исполнительной создается в виде:
1. Исполнительных схем (чертежей) с нанесением на них геометрических
параметров направлений и величин отклонений от проектных положений
установленных (смонтированных) строительных конструкций.
2. Пояснительные записки (диаметр арматуры труб, материал труб)
Основой исполнительной геодезической документации являются:
1. Рабочие чертежи проектной документации.
2. Исполнительные схемы подписываются геодезистом, ответственным
производителем работ по объекту и руководителем строительной
(монтажной) организации.

14.

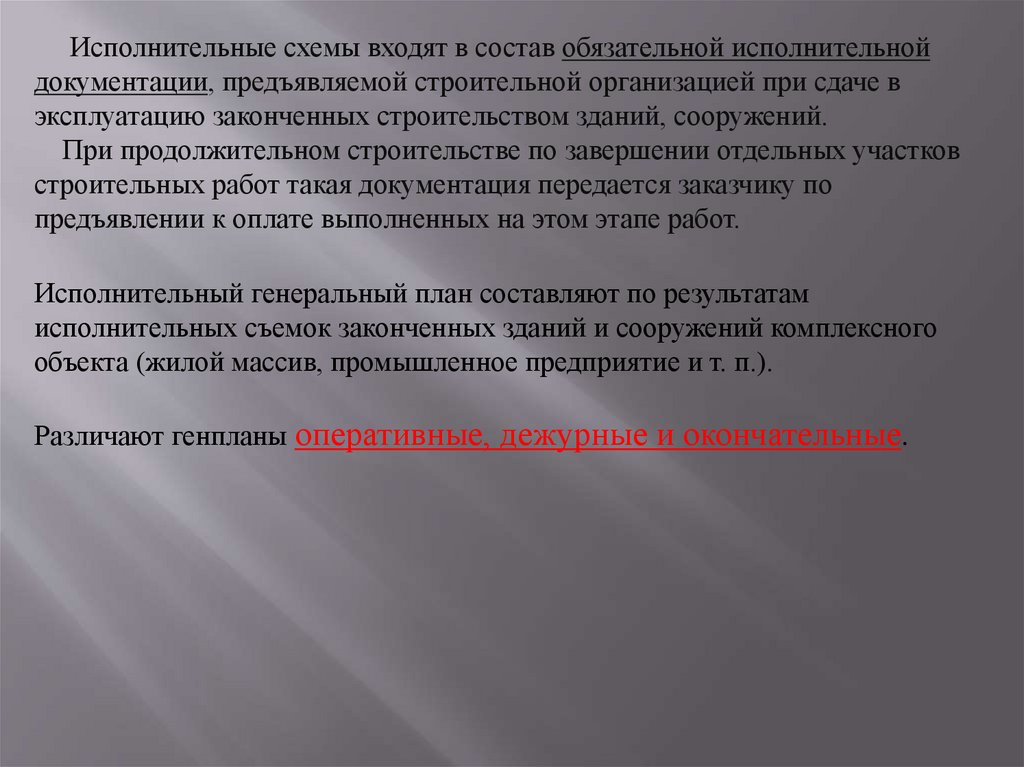

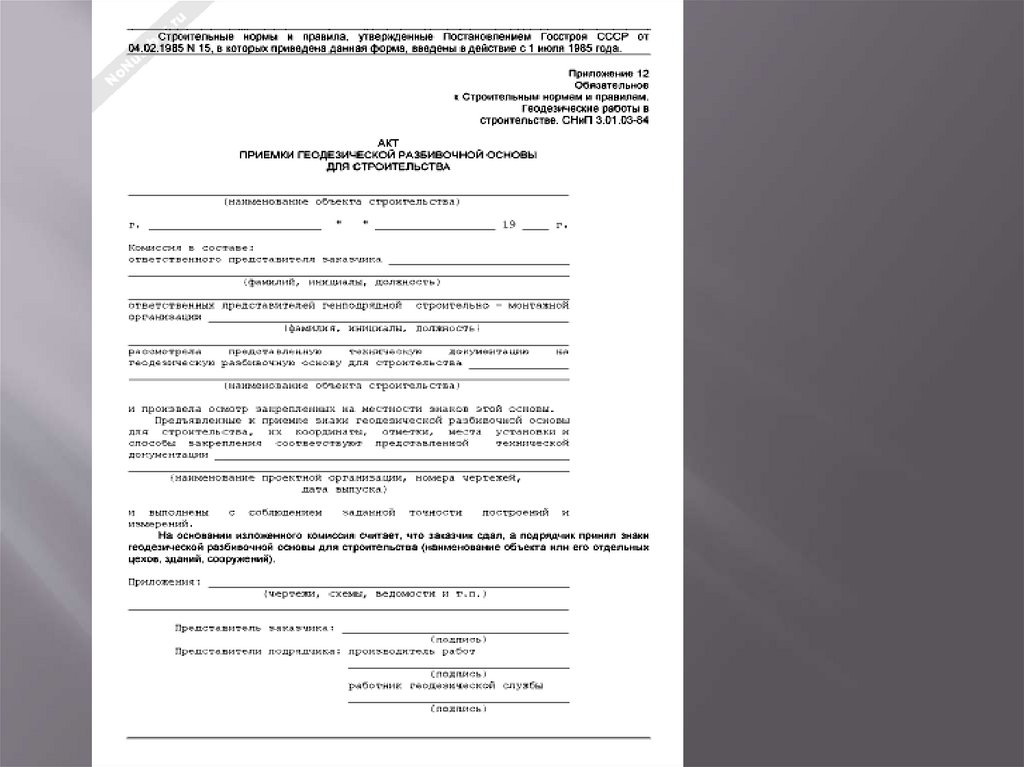

Исполнительные схемы входят в состав обязательной исполнительной
документации, предъявляемой строительной организацией при сдаче в
эксплуатацию законченных строительством зданий, сооружений.
При продолжительном строительстве по завершении отдельных участков
строительных работ такая документация передается заказчику по
предъявлении к оплате выполненных на этом этапе работ.

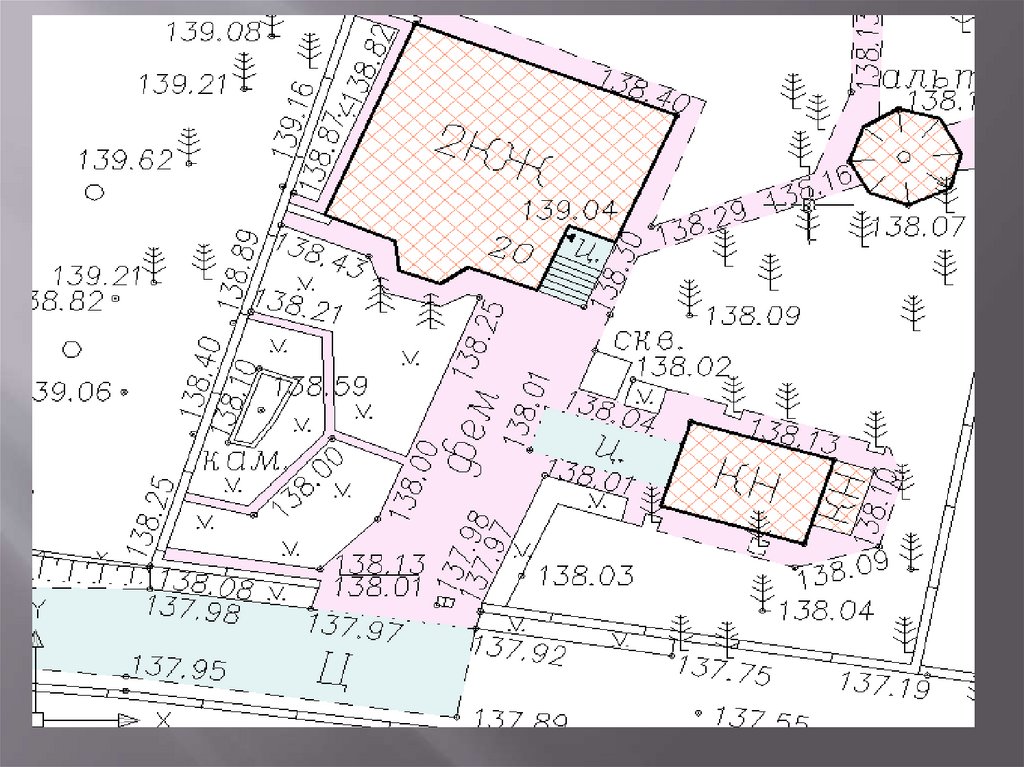

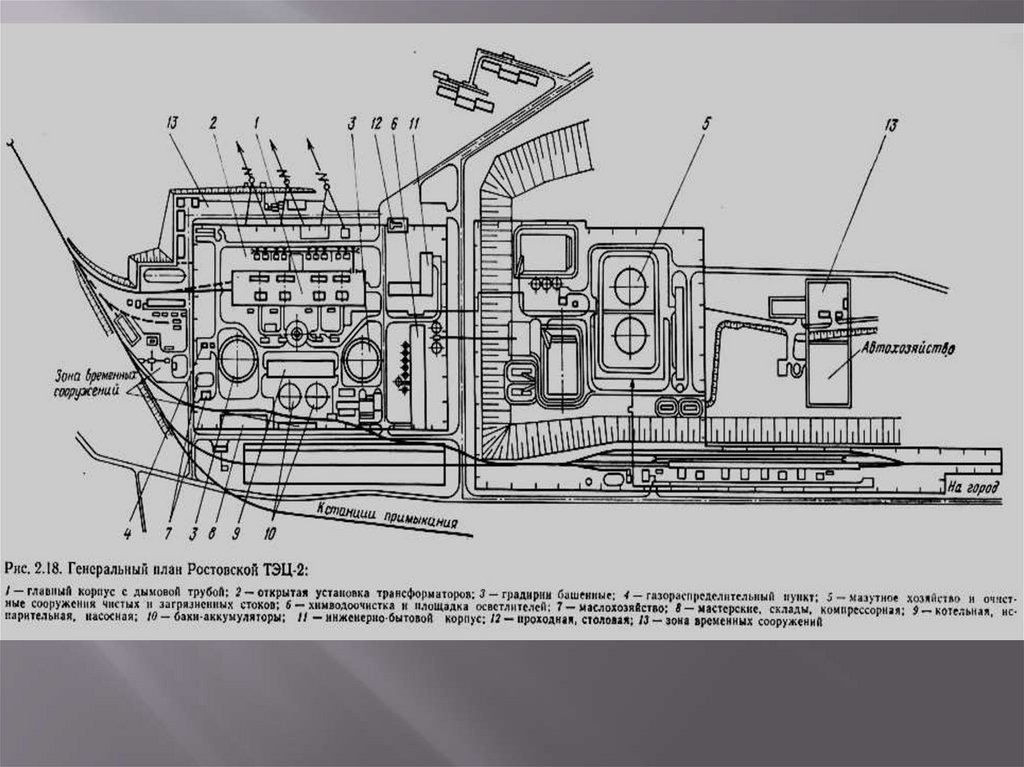

Исполнительный генеральный план составляют по результатам
исполнительных съемок законченных зданий и сооружений комплексного
объекта (жилой массив, промышленное предприятие и т. п.).
Различают генпланы оперативные, дежурные и окончательные.
