Категория: ХимияХимия

Классификация ХГ методов разделения

1.

2.

Классификация ХГ методов разделения.
I. По принципу разделения.
Вид ХГ
1. Адсорбционная
2. Распределительная
Принцип разделения
Физическая сорбция веществ.
Разделение веществ между
двумя жидкими
несмешивающимися
фазами.
Сн
Kp
Сп

3.

Адсорбционная хроматография

4.

5.

6.

Распределительная хроматография:
(по относительной полярности)
- Нормально-фазовая – неподвижная фаза
более полярна, чем подвижная
(хлороформ:метанол)
- Обращенно-фазовая – неподвижная фаза
менее полярна, чем подвижная
(метанол:вода)

7.

3. Гель-проникающая
(эксклюзионная, молекулярноситовая)
Неодинаковая
доступность
внутреннего
растворителя в
пористой
структуре для
молекул
разделяемых
веществ.

8.

4. Ионообменная
Ионные взаимодействия
между растворенными
веществами и носителем.
5. Аффинная
(affinity, по сродству)
Избирательное
взаимодействие со
специфическими
лигандами,
закрепленными на
носителе.

9.

10.

11.

6. ВЭЖХ = HPLC
(high performance liquid chromatography)
Другие виды ХГ.

12.

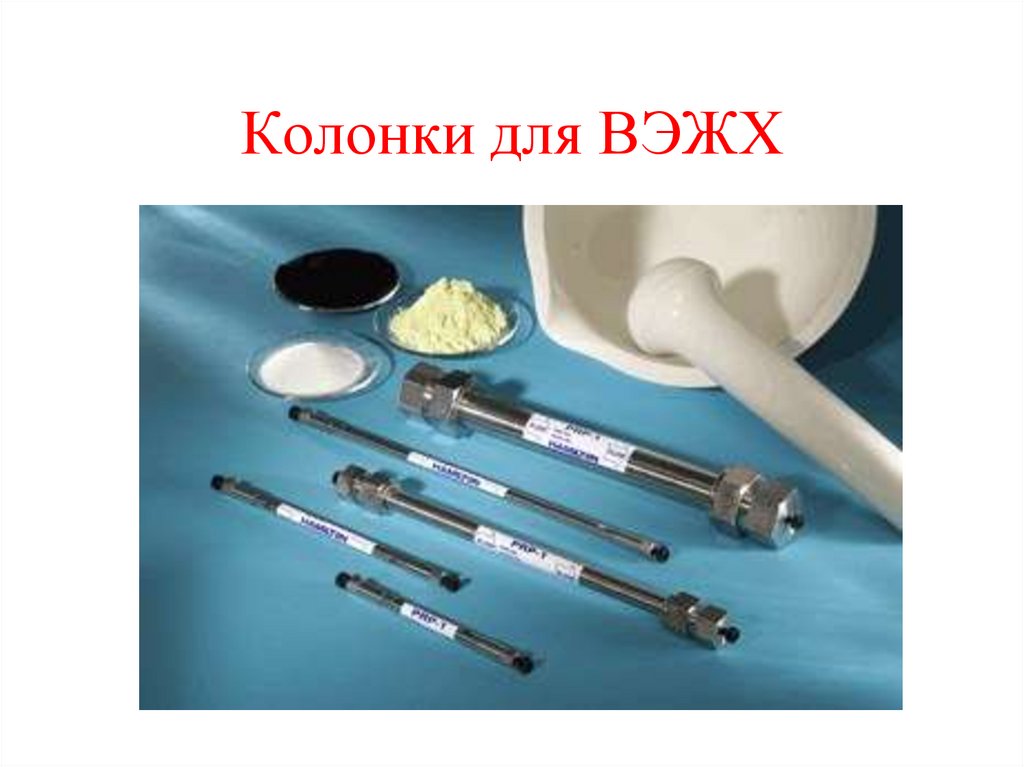

Колонки для ВЭЖХ

13.

14.

Нормально-фазовая
хроматография

15.

Обращенно-фазовая
хроматография

16.

Хроматограф ВЭЖХ

17.

18.

Дифференциальное
центрифугирование
ЦЕЛЕВОЙ ОБЪЕКТ
СУПЕРНАТАНТ
G1
G2
T1
T2
ОСАДОК

19.

Зонально-скоростное
центрифугирование
Слой пробы с
плотностью ρ0
ЗОНЫ
ρ0
ρ1
G1
G1
T1
T2
ОСАДОК
ρ
В пробирке заранее создается градиент плотности ρ (например раствором сахарозы)
Плотность увеличивается ко дну пробирки. ρ0 < ρ1

20.

Бакет ротор

21.

G=Π 2×N2×R/900
G – ЦЕНТРОБЕЖНОЕ
УСКОРЕНИЕ
N – ЧИСЛО ОБОРОТОВ
R – РАДИУС РОТОРА
