Определение горизонтальной составляющей магнитного поля Земли
1.
Лабораторнаяработа
Определение горизонтальной
составляющей магнитного
поля Земли
2.

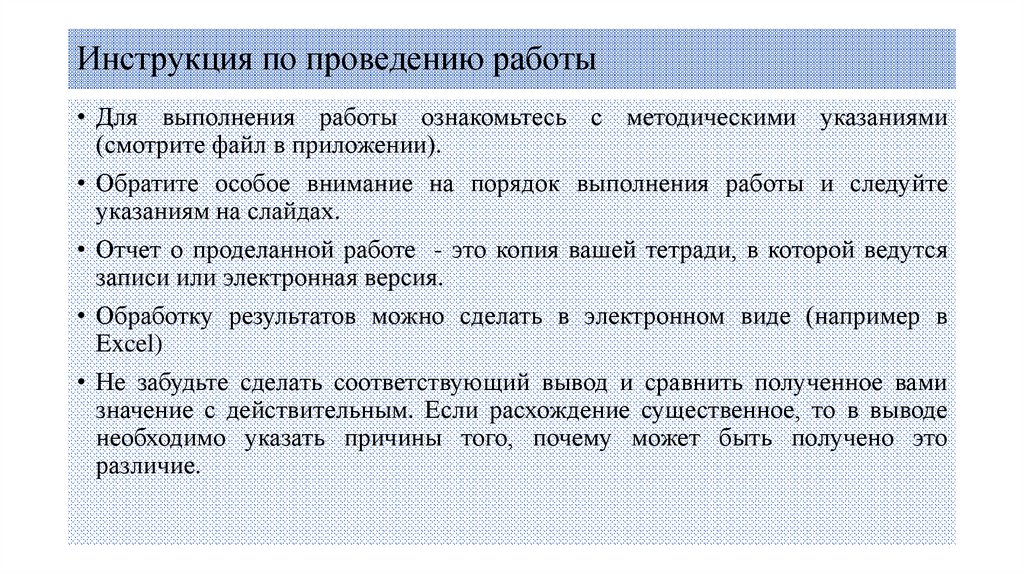

Инструкция по проведению работы• Для выполнения работы ознакомьтесь с методическими указаниями
(смотрите файл в приложении).
• Обратите особое внимание на порядок выполнения работы и следуйте
указаниям на слайдах.
• Отчет о проделанной работе - это копия вашей тетради, в которой ведутся
записи или электронная версия.
• Обработку результатов можно сделать в электронном виде (например в
Excel)
• Не забудьте сделать соответствующий вывод и сравнить полученное вами
значение с действительным. Если расхождение существенное, то в выводе
необходимо указать причины того, почему может быть получено это
различие.
3.

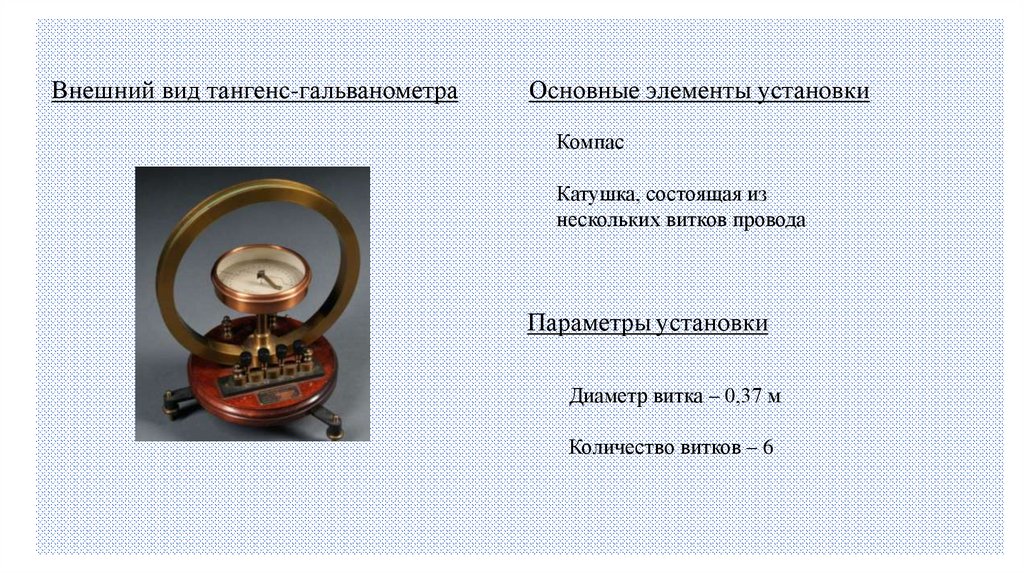

Внешний вид тангенс-гальванометраОсновные элементы установки
Компас
Катушка, состоящая из
нескольких витков провода
Параметры установки
Диаметр витка – 0,37 м
Количество витков – 6
4.

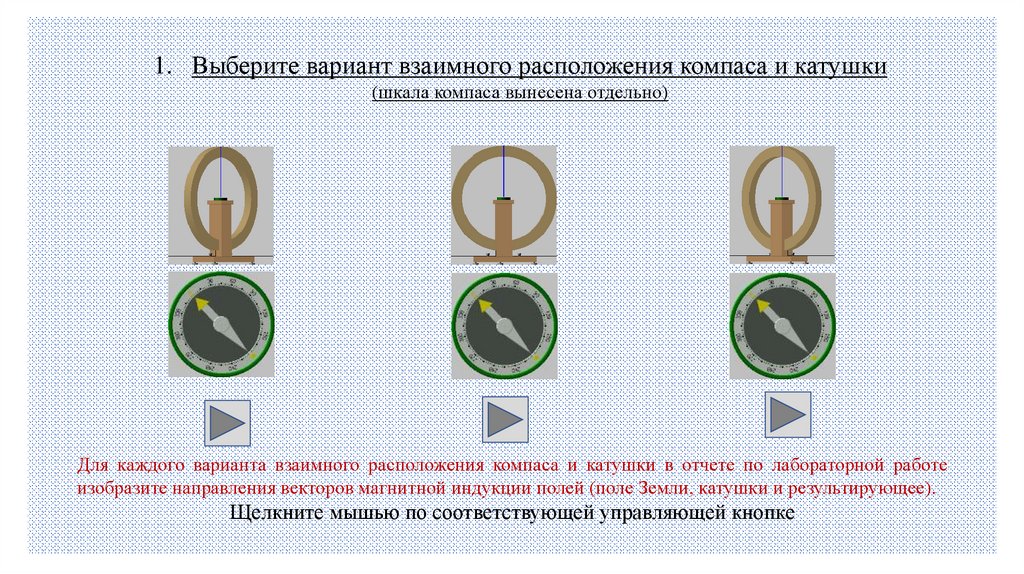

1. Выберите вариант взаимного расположения компаса и катушки(шкала компаса вынесена отдельно)
Для каждого варианта взаимного расположения компаса и катушки в отчете по лабораторной работе
изобразите направления векторов магнитной индукции полей (поле Земли, катушки и результирующее).
Щелкните мышью по соответствующей управляющей кнопке
5.

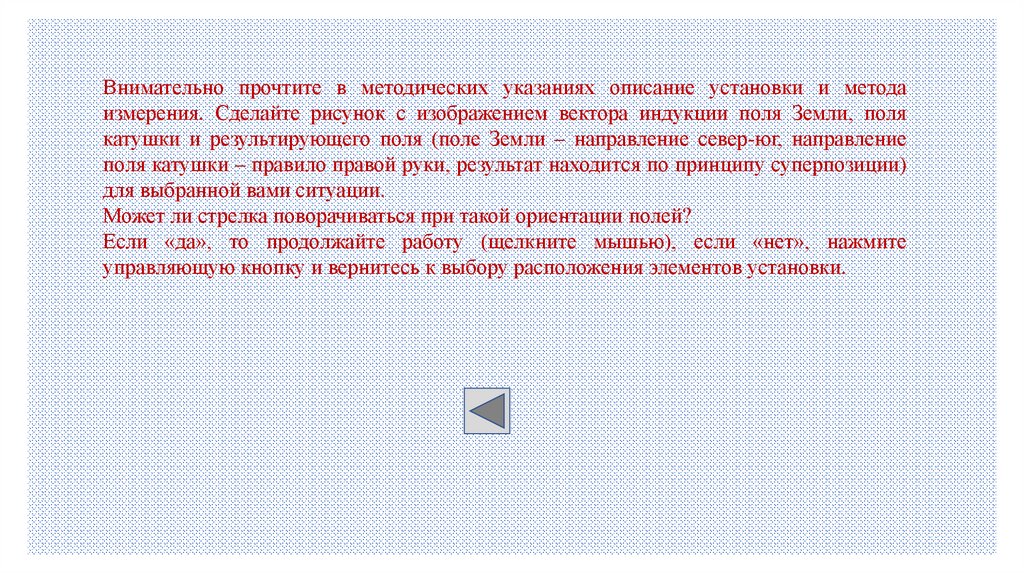

Внимательно прочтите в методических указаниях описание установки и методаизмерения. Сделайте рисунок с изображением вектора индукции поля Земли, поля
катушки и результирующего поля (поле Земли – направление север-юг, направление
поля катушки – правило правой руки, результат находится по принципу суперпозиции)
для выбранной вами ситуации.
Может ли стрелка поворачиваться при такой ориентации полей?
Если «да», то продолжайте работу (щелкните мышью), если «нет», нажмите
управляющую кнопку и вернитесь к выбору расположения элементов установки.
6.

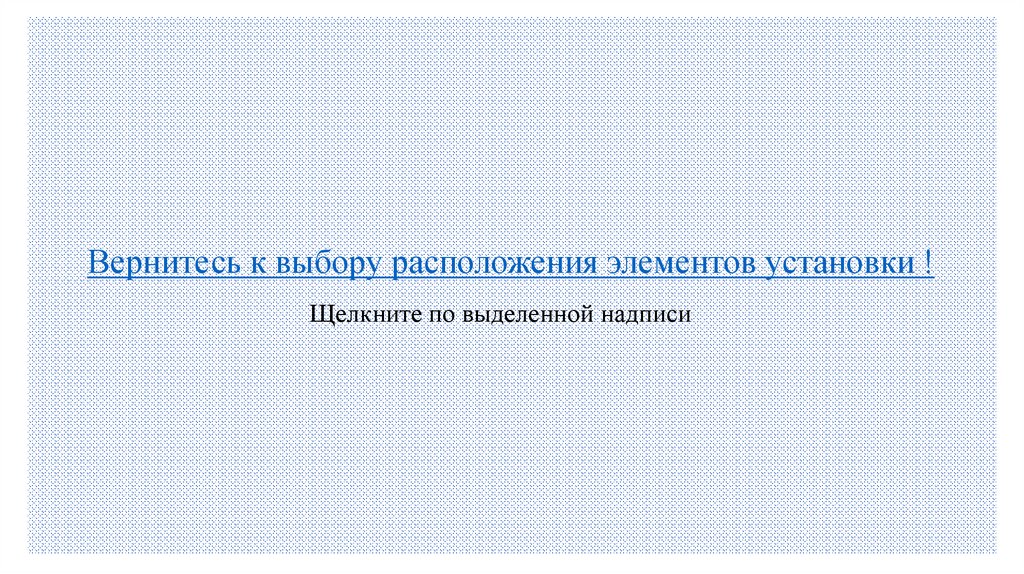

Вернитесь к выбору расположения элементов установки !Щелкните по выделенной надписи
7.

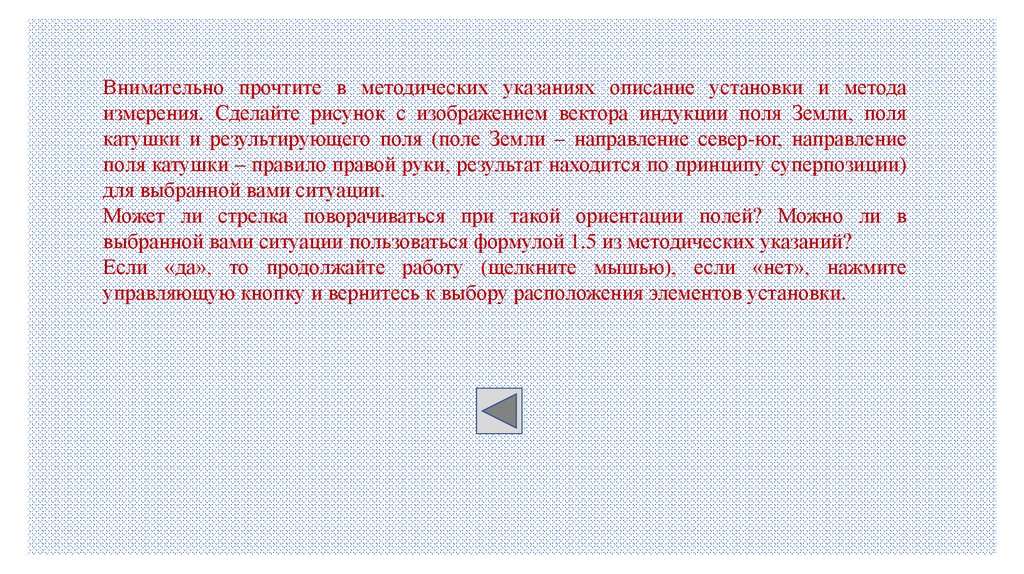

Внимательно прочтите в методических указаниях описание установки и методаизмерения. Сделайте рисунок с изображением вектора индукции поля Земли, поля
катушки и результирующего поля (поле Земли – направление север-юг, направление
поля катушки – правило правой руки, результат находится по принципу суперпозиции)
для выбранной вами ситуации.
Может ли стрелка поворачиваться при такой ориентации полей? Можно ли в
выбранной вами ситуации пользоваться формулой 1.5 из методических указаний?
Если «да», то продолжайте работу (щелкните мышью), если «нет», нажмите
управляющую кнопку и вернитесь к выбору расположения элементов установки.
8.

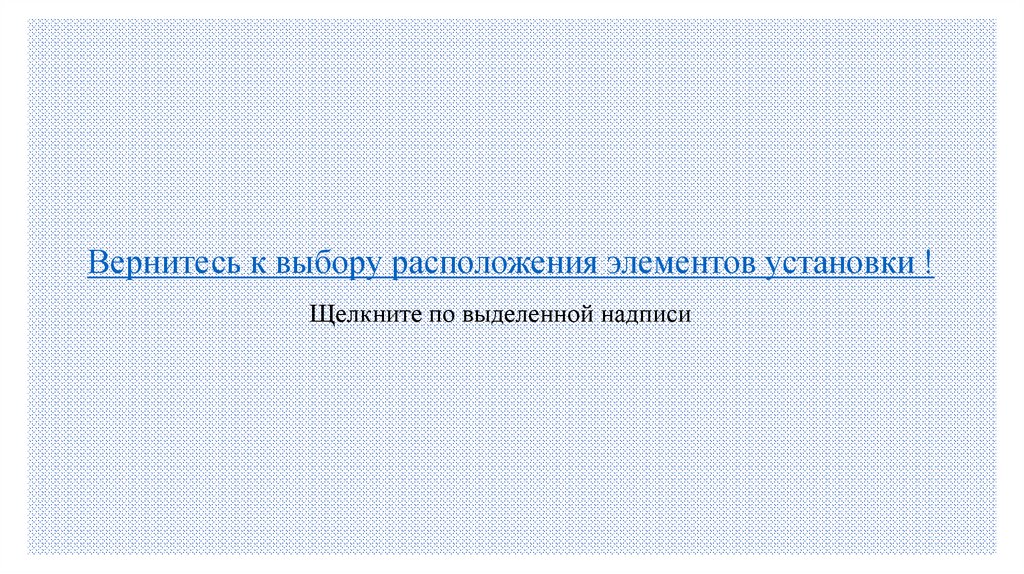

Вернитесь к выбору расположения элементов установки !Щелкните по выделенной надписи
9.
2. Выберите электроизмерительный прибор по классу точности(погрешность измерений прибора должна быть наименьшей из предложенных)
Класс точности прибора – это относительная погрешность, которую дает прибор при
отклонении стрелки до максимального значения, выраженная в процентах.
(Указывается на шкале прибора)
Щелкните мышью по соответствующей шкале
Не забудьте записать характеристику выбранного прибора (название, цена деления, предел измерений, класс точности)
в отчет о проделанной работе.
10.
4. В реальную электрическую цепь включен реостат, который позволяетменять силу тока в витках катушки. Это приводит к тому, что стрелка
компаса отклоняется.
На рисунке следующего слайда по щелчку появится шкала компаса и шкала
измерительного прибора, по которой можно определить силу тока,
вызывающего такое отклонение стрелки компаса. Уточните значение угла, на
который отклонилась стрелка. Запишите показания приборов в таблицу
отчета о выполнении работы. По щелчку мыши будут появляться следующие
показания приборов. Запишите их и проведите дальнейшие расчеты в
соответствии с методическими указаниями.
11.

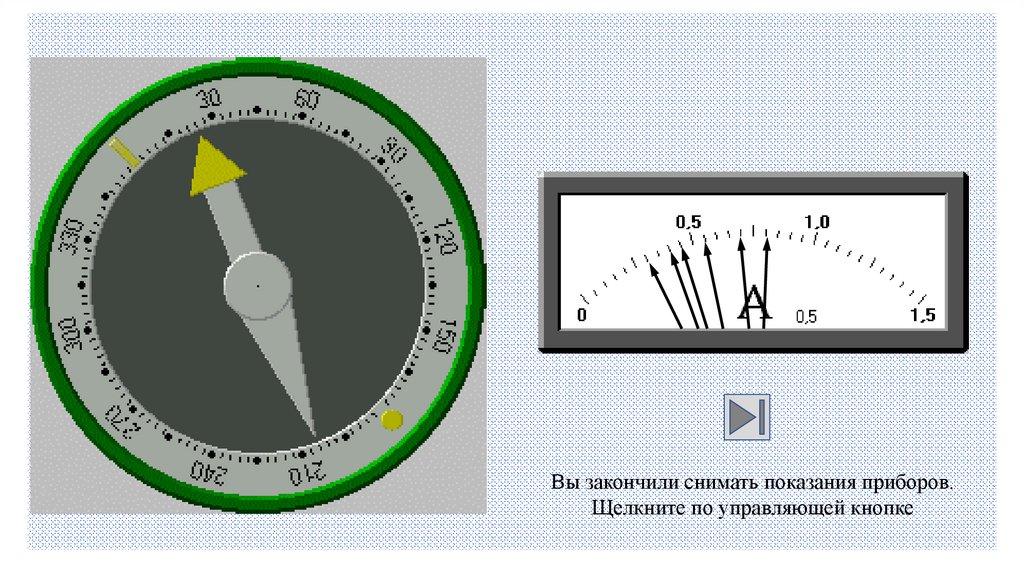

Вы закончили снимать показания приборов.Щелкните по управляющей кнопке
12.

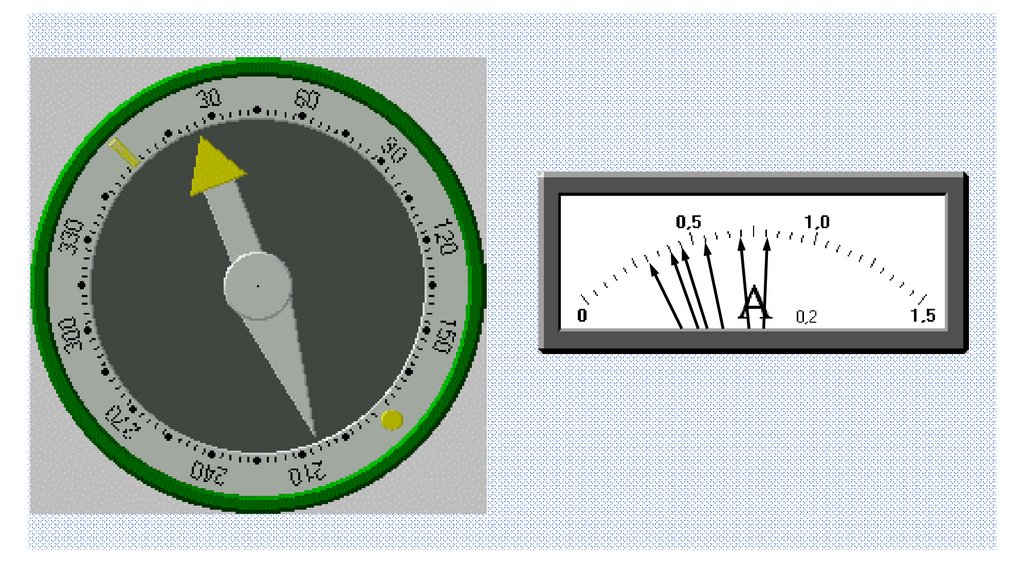

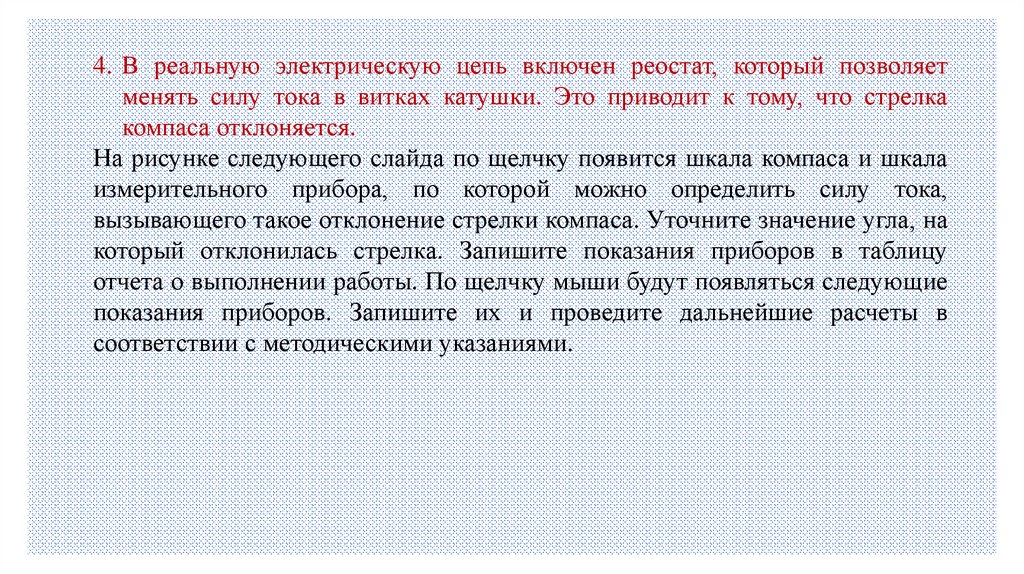

4. В реальную электрическую цепь включен реостат, который позволяетменять силу тока в витках катушки. Это приводит к тому, что стрелка
компаса отклоняется.
На рисунке следующего слайда по щелчку появится шкала компаса и шкала
измерительного прибора, по которой можно определить силу тока,
вызывающего такое отклонение стрелки компаса. Уточните значение угла, на
который отклонилась стрелка. Запишите показания приборов в таблицу
отчета о выполнении работы. По щелчку мыши будут появляться следующие
показания приборов. Запишите их и проведите дальнейшие расчеты в
соответствии с методическими указаниями.
13.
14.

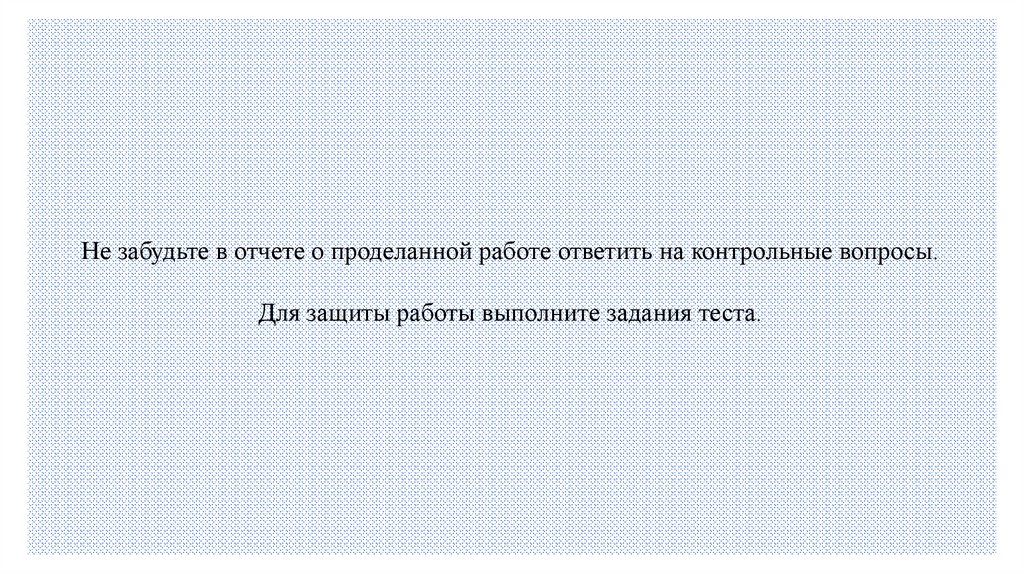

Не забудьте в отчете о проделанной работе ответить на контрольные вопросы.Для защиты работы выполните задания теста.
