Патентный обзор

1.

Патентный обзор
С.Б.Навкаршоева 211-551(3.6.1)

2.

Патент№US7055282B2
Устройство для выращивания гидропонных растений
Описание:
Модульная вертикальная посадочная колонна, в
которой любая секция колонны может быть
заменена без нарушения остальной части колонны
или компонентов системы полива.
Принцип действия :
Линия подачи соединяет резервуар с трубопроводом
для направления раствора из резервуара вверх по
трубопроводу к распределителю раствора .
Питательный раствор циркулирует через всю
посадочную колонку для обеспечения питательными
веществами посадочной среды выращиваемые
растения .
Изобретатель : Моррис Брайан,
США
2
Год создания: 2004

3.

Патент № RU186235U1
Вертикальная аэропонная установка
Описание:
Полая колонна с посадочными отверстиями; питающий
резервуар; система полива, которая подпитывает жидкость
под давлением в части колонны к распылителю жидкости,
которая распыляется и возвращается обратно в резервуар.
Принцип действия:
В замкнутом гидравлическом контуре колонна захватывает
раствор и включает помпу через систему автоматического
управления. Питающий раствор подается по трубопроводам
через заглушки в часть колонны .Раствор, проходя через
перфорированные диафрагмы , орошает корневую систему.
Изобретатели: А. Ю.
Балакин, И. А. Балакин, В.
В. Корсаков, Ю .В.
Ажичаков , Россия
3
Год создания: 2018

4.

Патент № RU85069U1
Устройство для выращивания растений и озеленения городов
Описание :
Культивирующая труба, система снабжения растений
водой и питательными веществами, ложементы,
поддержка поддержки, форсунку, в нижней части есть
отверстие для воздухообмена.
Принцип действия:
Часть магистралей подводных растворов и
газовоздушных смесей к растениям размещена внутри
труб. В этом случае форсунки имеют ориентацию под
углом к ​стенке трубы для создания кругового движения
воздуха с капельками аэроизоляции стенки трубы.
Изобретатель : И.А. Антуфьев,
Россия
Год создания: 2007
4

5.

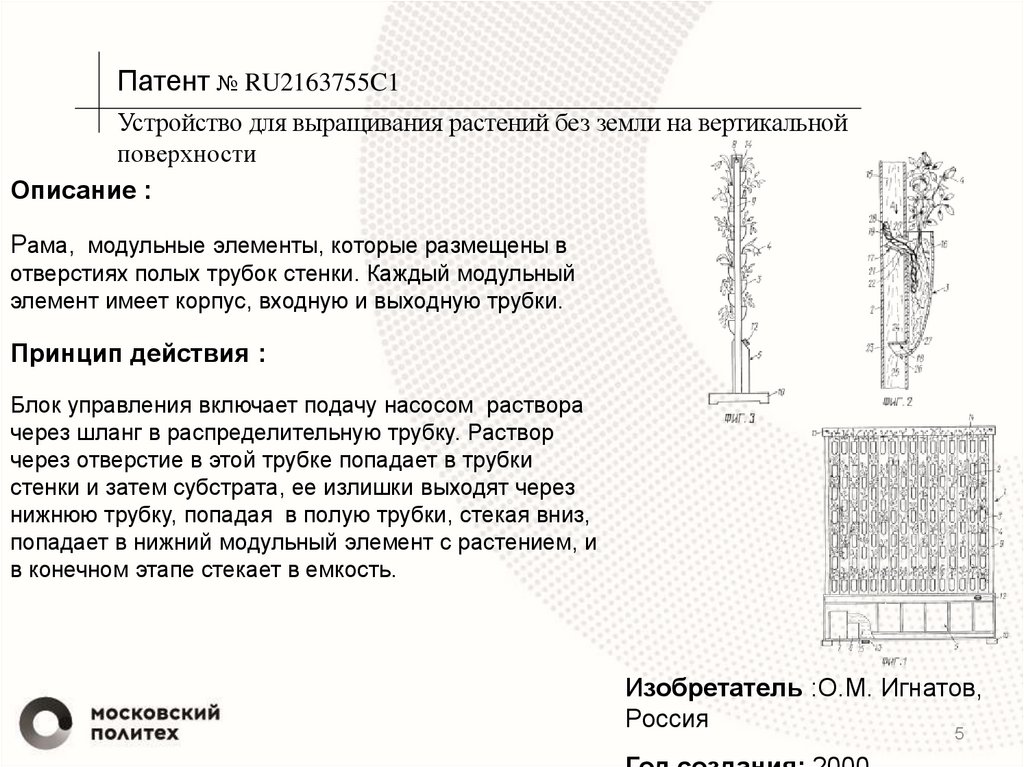

Патент № RU2163755C1
Устройство для выращивания растений без земли на вертикальной
поверхности
Описание :
Рама, модульные элементы, которые размещены в
отверстиях полых трубок стенки. Каждый модульный
элемент имеет корпус, входную и выходную трубки.
Принцип действия :
Блок управления включает подачу насосом раствора
через шланг в распределительную трубку. Раствор
через отверстие в этой трубке попадает в трубки
стенки и затем субстрата, ее излишки выходят через
нижнюю трубку, попадая в полую трубки, стекая вниз,
попадает в нижний модульный элемент с растением, и
в конечном этапе стекает в емкость.
Изобретатель :О.М. Игнатов,
Россия
5

6.

Патент № RU2414121C2
.Установка для культивирования растений в офисе
Описание :
Вертикальная герметичная культивационная колонна,
закрытая сверху и снизу воронкообразными насадками,
одна из которых, верхняя, открыта только с широкого
конца, а другая является проточной.
Принцип действия:
Питательный раствор подают к корням растений по
коаксиально расположенной питательной трубке. Подачу
раствора осуществляют в верхнюю глухую насадку на
пассивный разбрызгиватель.
Изобретатель: И. А. Антуфьев ,
Россия
Год создания: 2008
6

7.
