Определение реакций связи опор и изгибающих моментов в раме вагона

1.

ПРАКТИЧЕСКОЕ
ЗАНЯТИЕ
Вопрос:
1. Определение реакций связи опор и изгибающих
моментов в раме вагона»

2.

МОМЕНТЫ

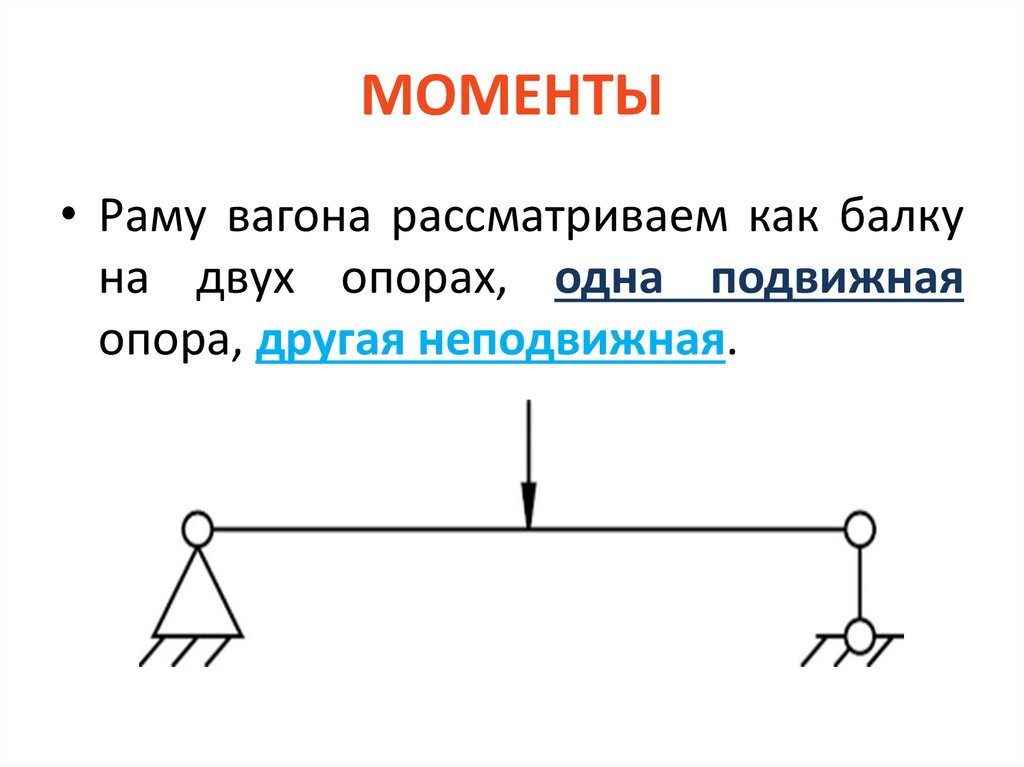

• Раму вагона рассматриваем как балку
на двух опорах, одна подвижная
опора, другая неподвижная.

3.

МОМЕНТЫ

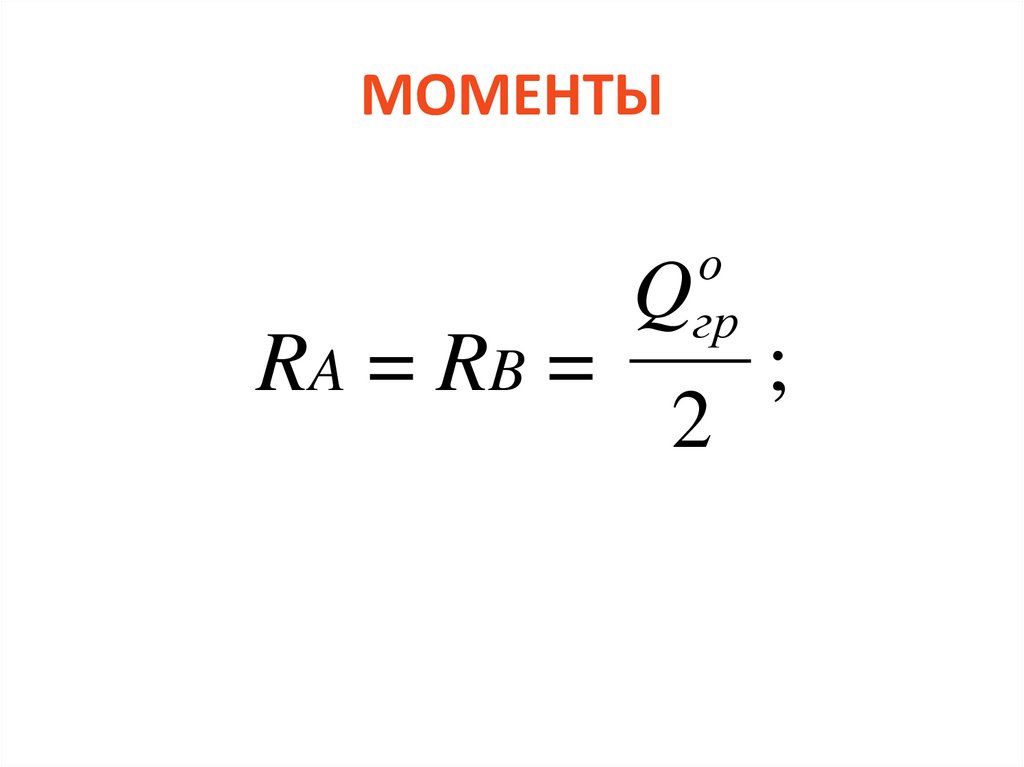

RA = RB =
Q
о
гр
2
;

4.

МОМЕНТЫ

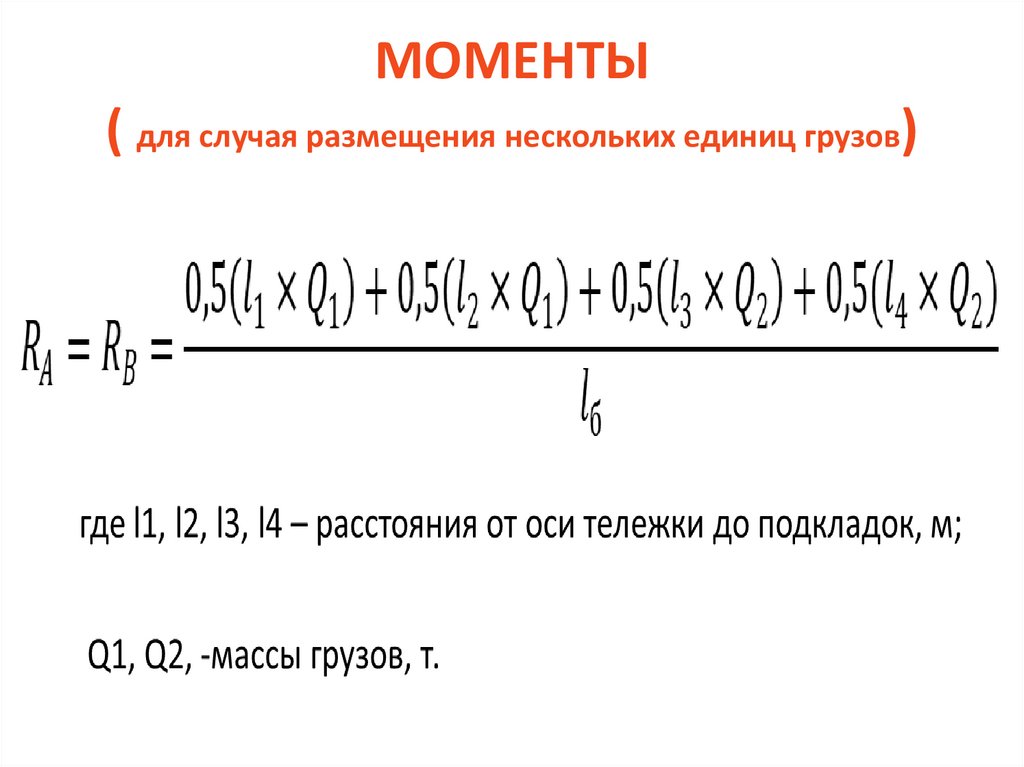

( для случая размещения нескольких единиц грузов)

5.

МОМЕНТЫ
( для случая размещения нескольких единиц грузов)

6.

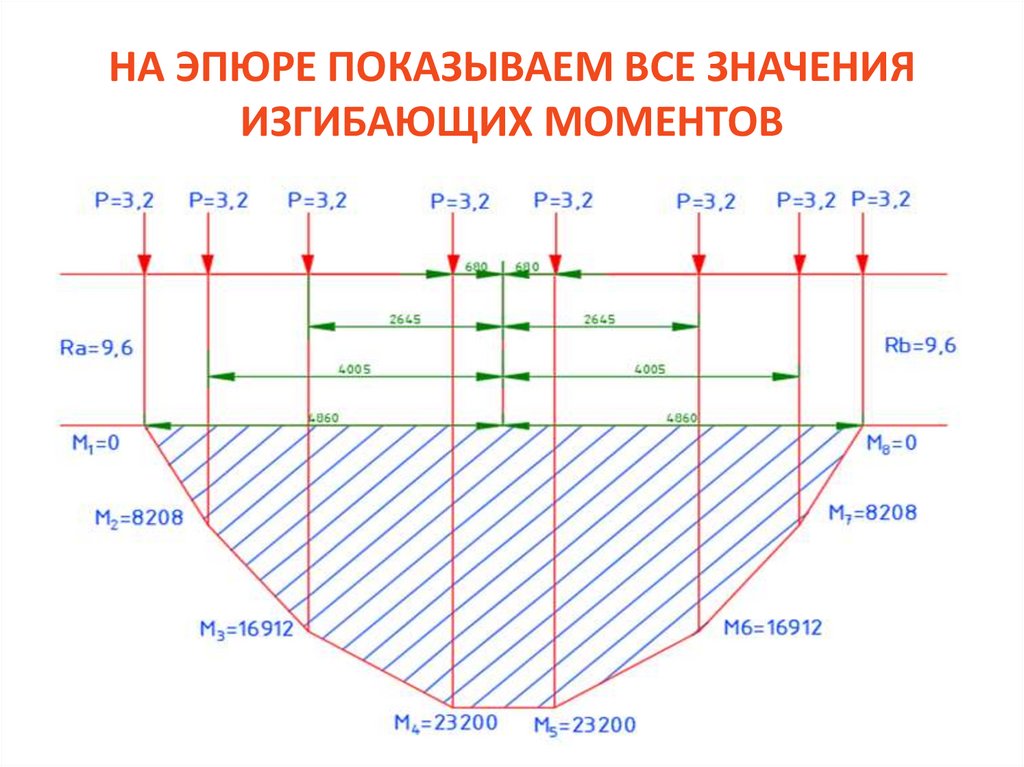

НА ЭПЮРЕ ПОКАЗЫВАЕМ ВСЕ ЗНАЧЕНИЯ
ИЗГИБАЮЩИХ МОМЕНТОВ

7.

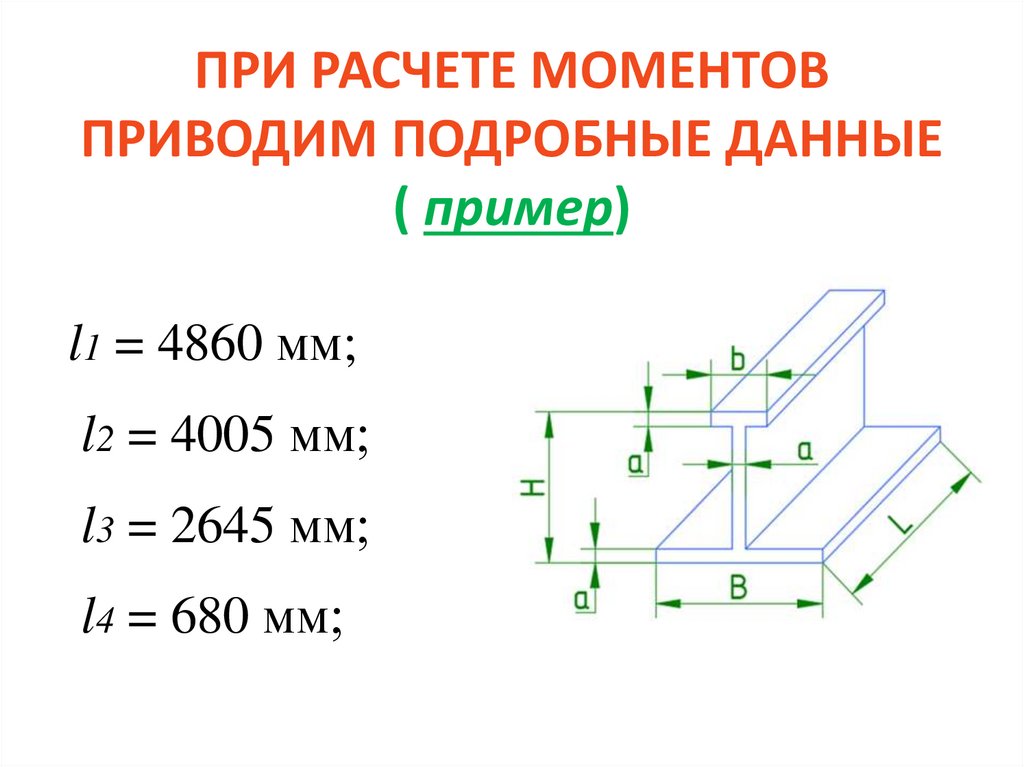

ПРИ РАСЧЕТЕ МОМЕНТОВ
ПРИВОДИМ ПОДРОБНЫЕ ДАННЫЕ
( пример)
l1 = 4860 мм;
l2 = 4005 мм;
l3 = 2645 мм;
l4 = 680 мм;

8.

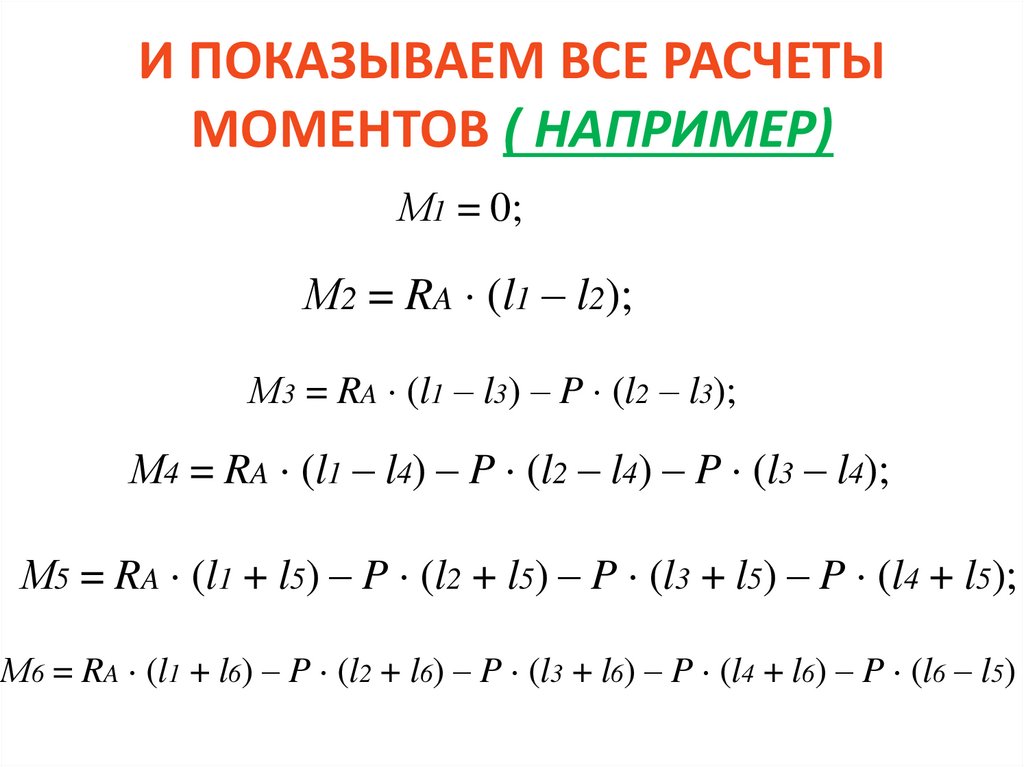

И ПОКАЗЫВАЕМ ВСЕ РАСЧЕТЫ
МОМЕНТОВ ( НАПРИМЕР)
М1 = 0;
М2 = RA (l1 – l2);
М3 = RA (l1 – l3) – P (l2 – l3);
М4 = RA (l1 – l4) – P (l2 – l4) – P (l3 – l4);
М5 = RA (l1 + l5) – P (l2 + l5) – P (l3 + l5) – P (l4 + l5);
М6 = RA (l1 + l6) – P (l2 + l6) – P (l3 + l6) – P (l4 + l6) – P (l6 – l5)

9.

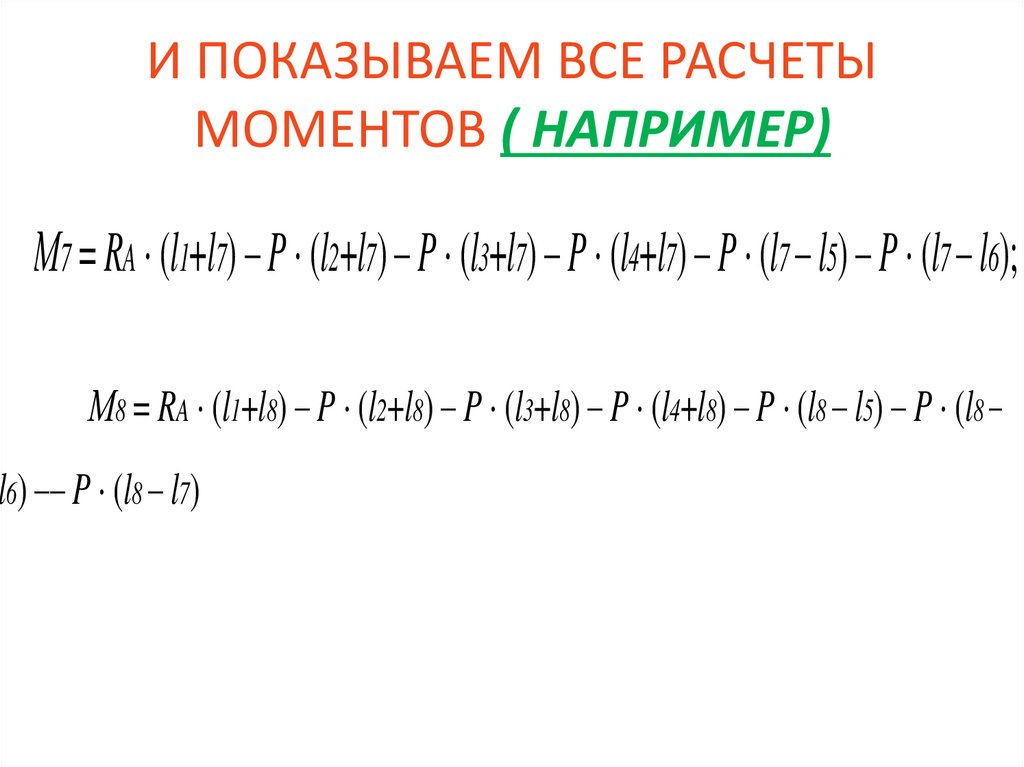

И ПОКАЗЫВАЕМ ВСЕ РАСЧЕТЫ
МОМЕНТОВ ( НАПРИМЕР)
М7 = RA (l1+l7) – P (l2+l7) – P (l3+l7) – P (l4+l7) – P (l7 – l5) – P (l7 – l6);
М8 = RA (l1+l8) – P (l2+l8) – P (l3+l8) – P (l4+l8) – P (l8 – l5) – P (l8 –
l6) –– P (l8 – l7)

10.

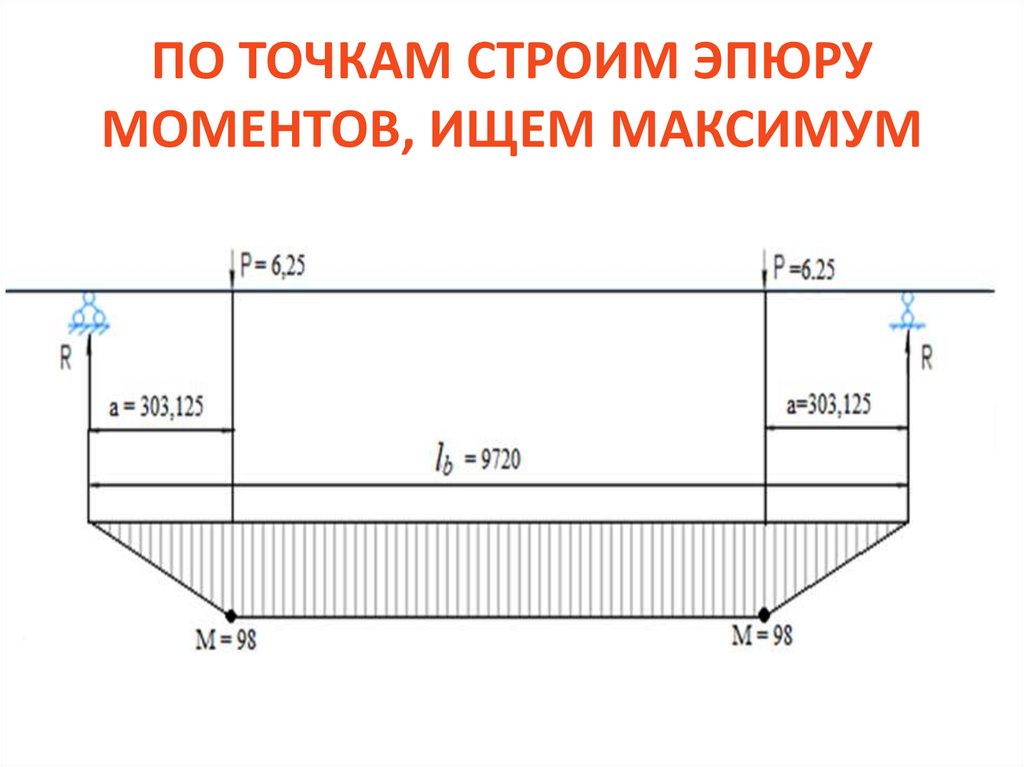

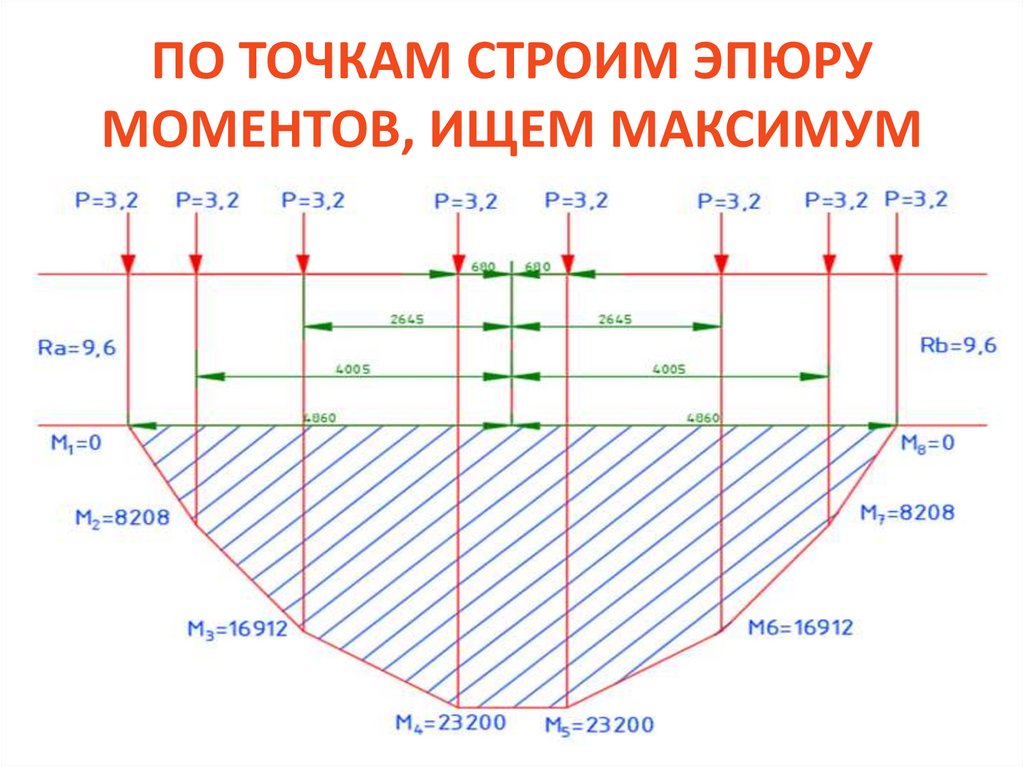

ПО ТОЧКАМ СТРОИМ ЭПЮРУ
МОМЕНТОВ, ИЩЕМ МАКСИМУМ

11.

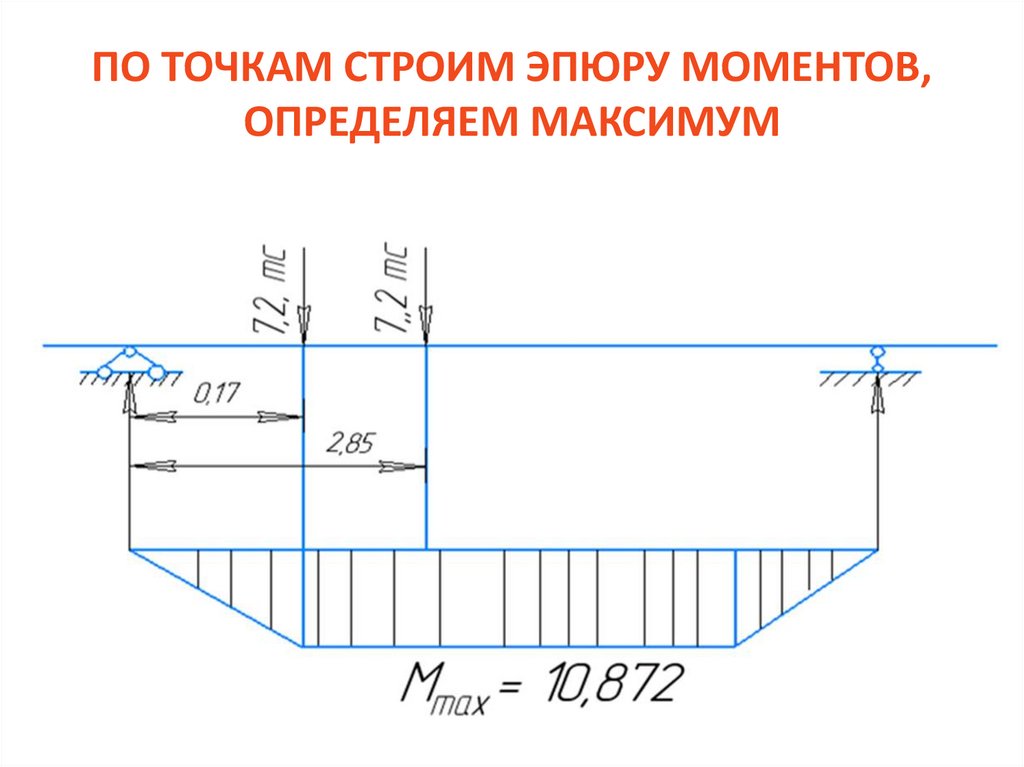

ПО ТОЧКАМ СТРОИМ ЭПЮРУ МОМЕНТОВ,
ОПРЕДЕЛЯЕМ МАКСИМУМ

12.

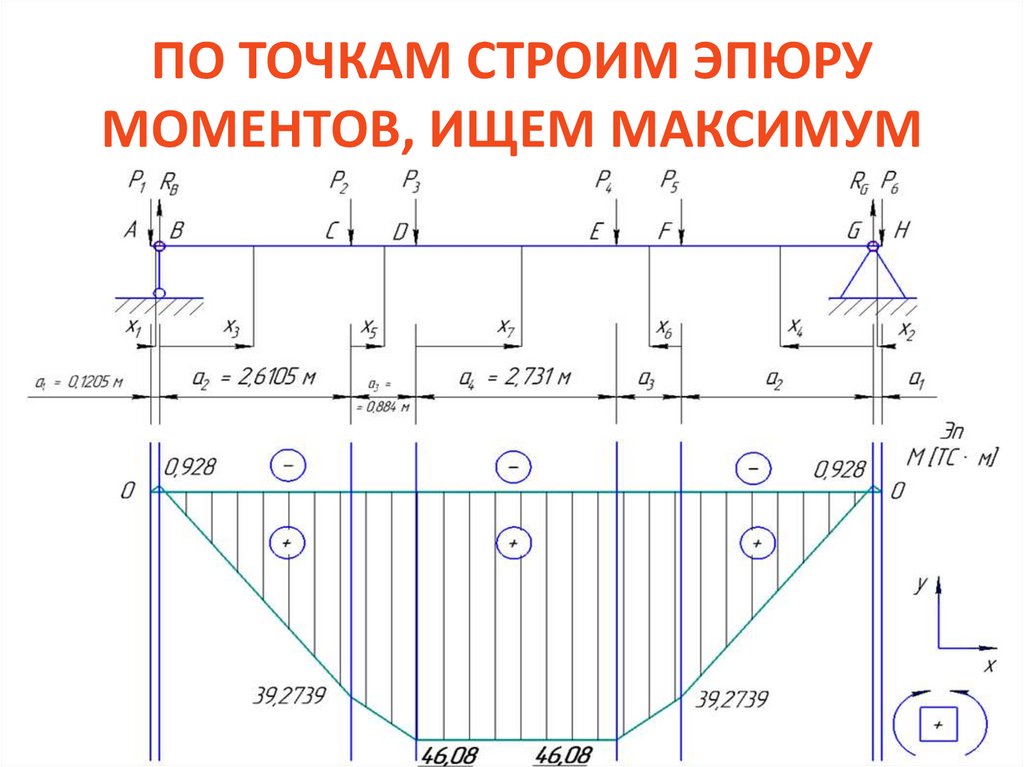

ПО ТОЧКАМ СТРОИМ ЭПЮРУ
МОМЕНТОВ, ИЩЕМ МАКСИМУМ

13.

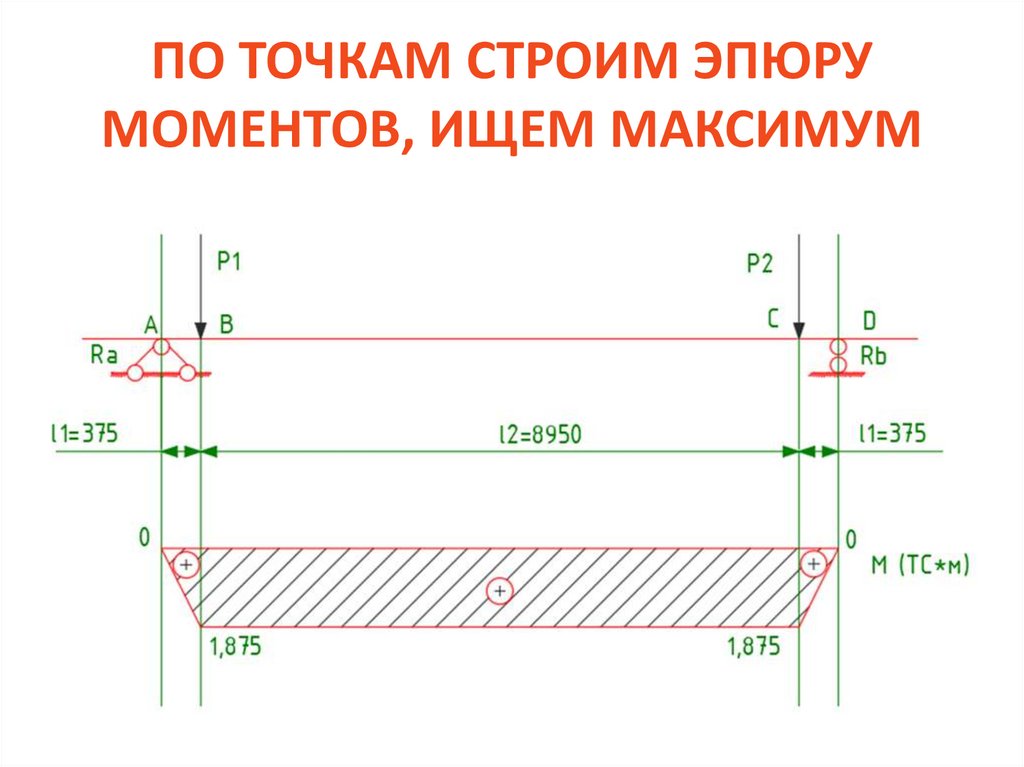

ПО ТОЧКАМ СТРОИМ ЭПЮРУ
МОМЕНТОВ, ИЩЕМ МАКСИМУМ

14.

ПО ТОЧКАМ СТРОИМ ЭПЮРУ
МОМЕНТОВ, ИЩЕМ МАКСИМУМ

15.

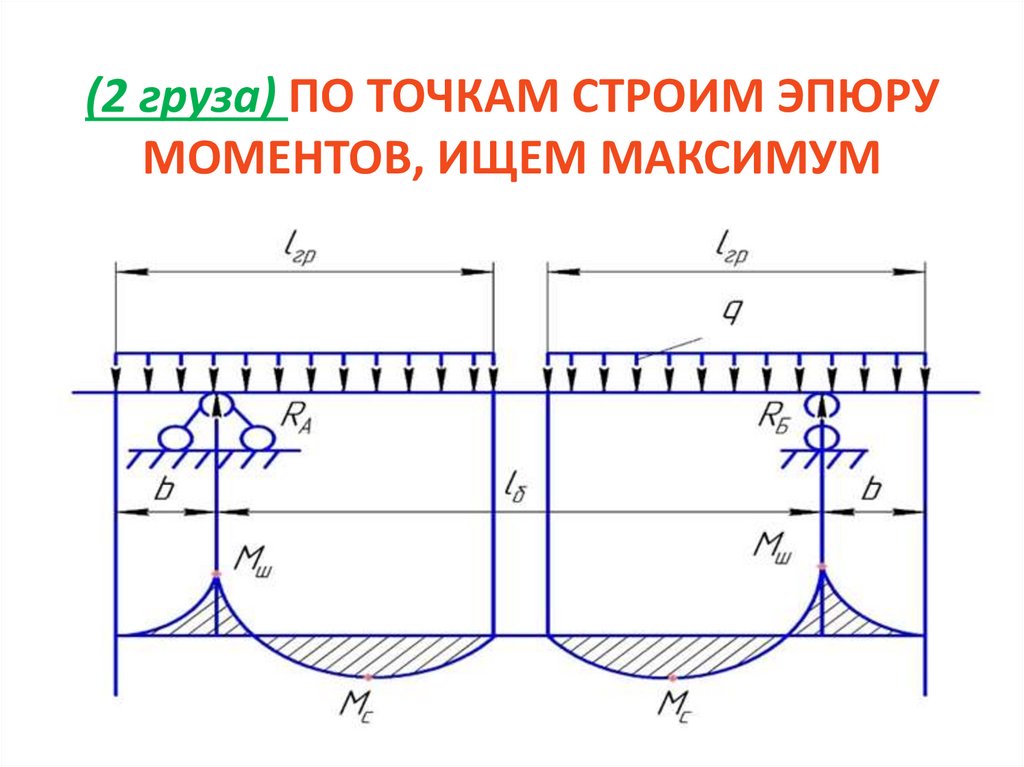

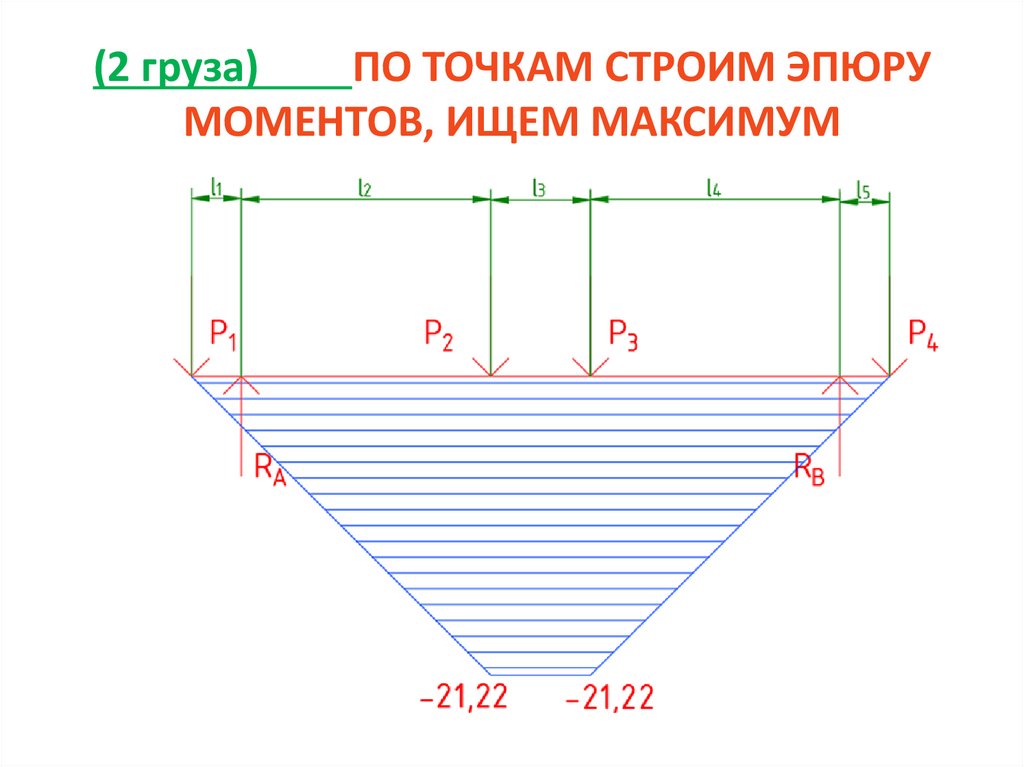

(2 груза)

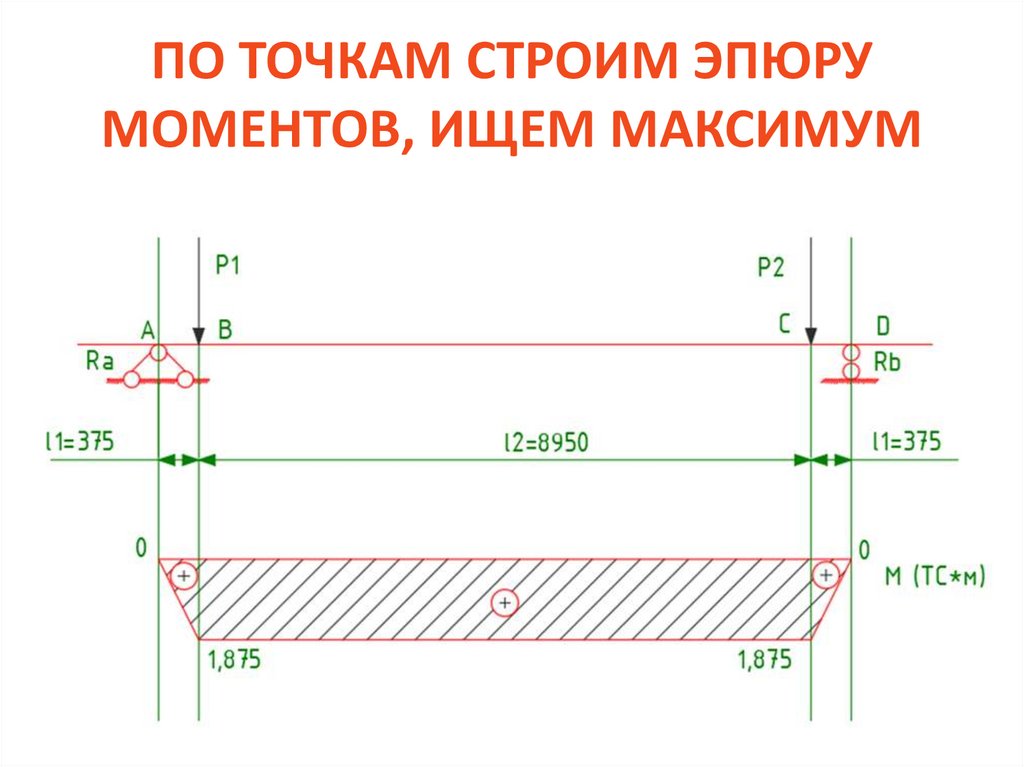

ПО ТОЧКАМ СТРОИМ ЭПЮРУ
МОМЕНТОВ, ИЩЕМ МАКСИМУМ

16.

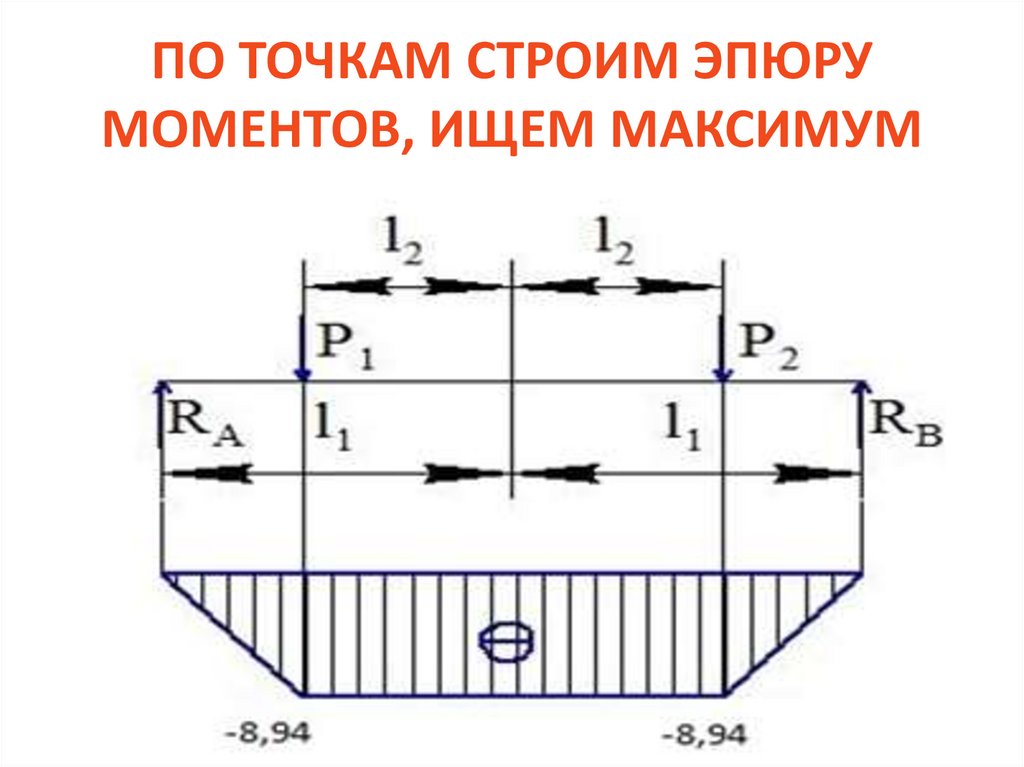

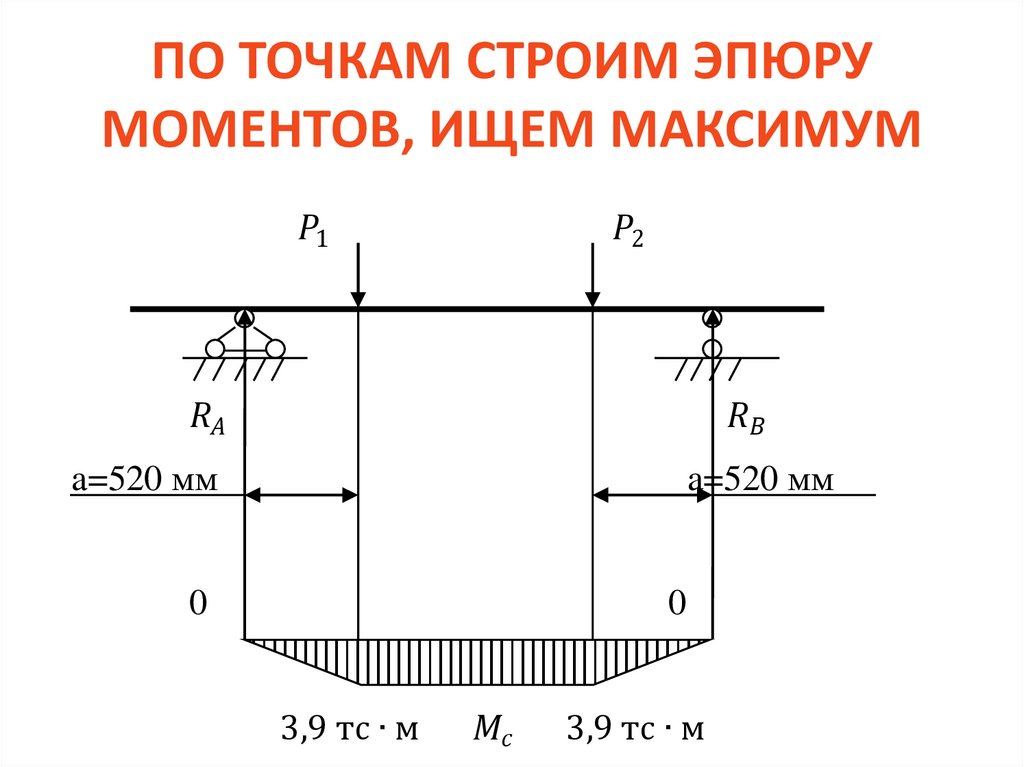

ПО ТОЧКАМ СТРОИМ ЭПЮРУ
МОМЕНТОВ, ИЩЕМ МАКСИМУМ

17.

ПО ТОЧКАМ СТРОИМ ЭПЮРУ
МОМЕНТОВ, ИЩЕМ МАКСИМУМ
