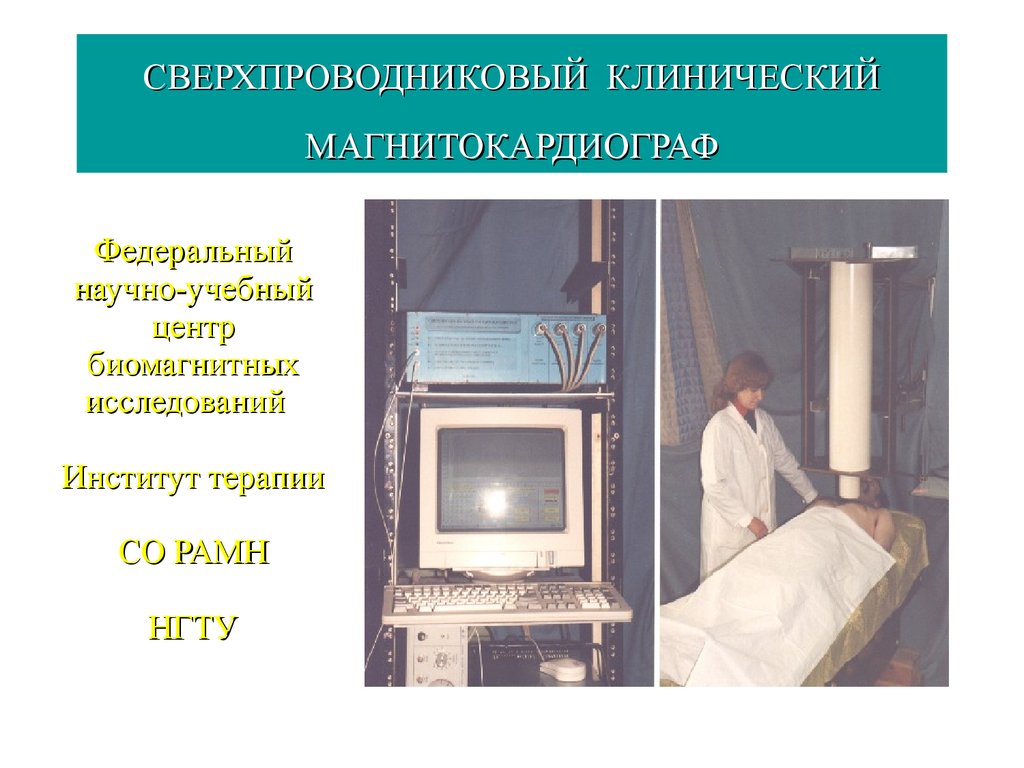

Сверхпроводниковый клинический магнитокардиограф

1. СВЕРХПРОВОДНИКОВЫЙ КЛИНИЧЕСКИЙ МАГНИТОКАРДИОГРАФ

Федеральный
научно-учебный
центр
биомагнитных
исследований
Институт терапии
СО РАМН
НГТУ

2.

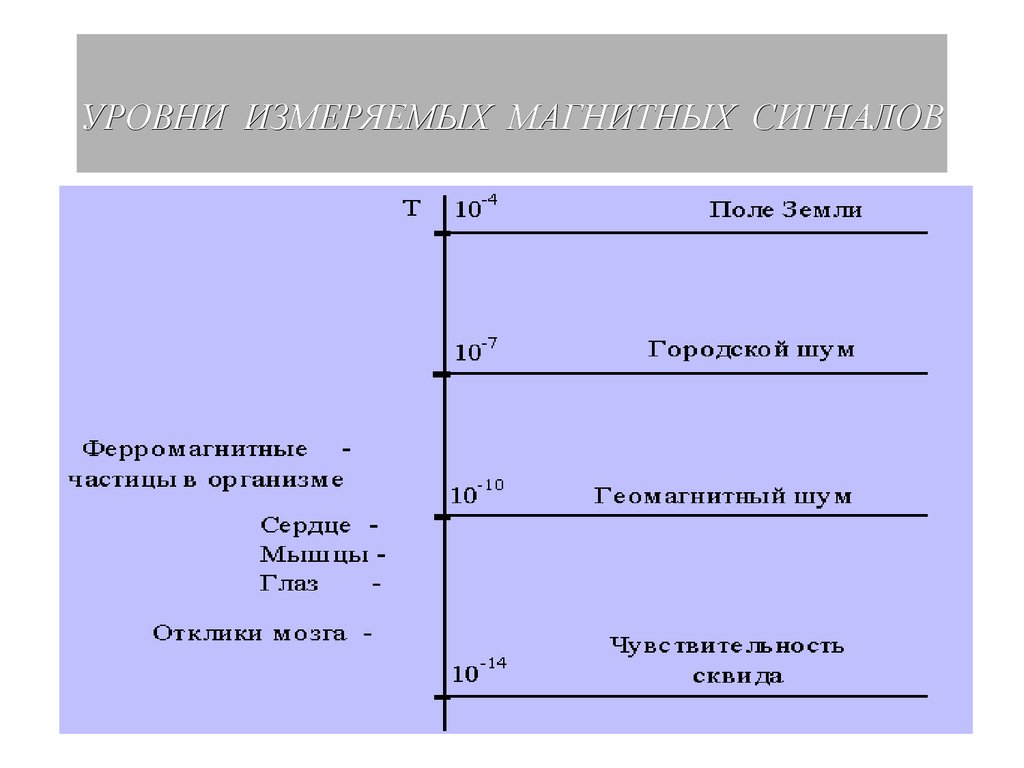

УРОВНИ ИЗМЕРЯЕМЫХ МАГНИТНЫХ СИГНАЛОВ

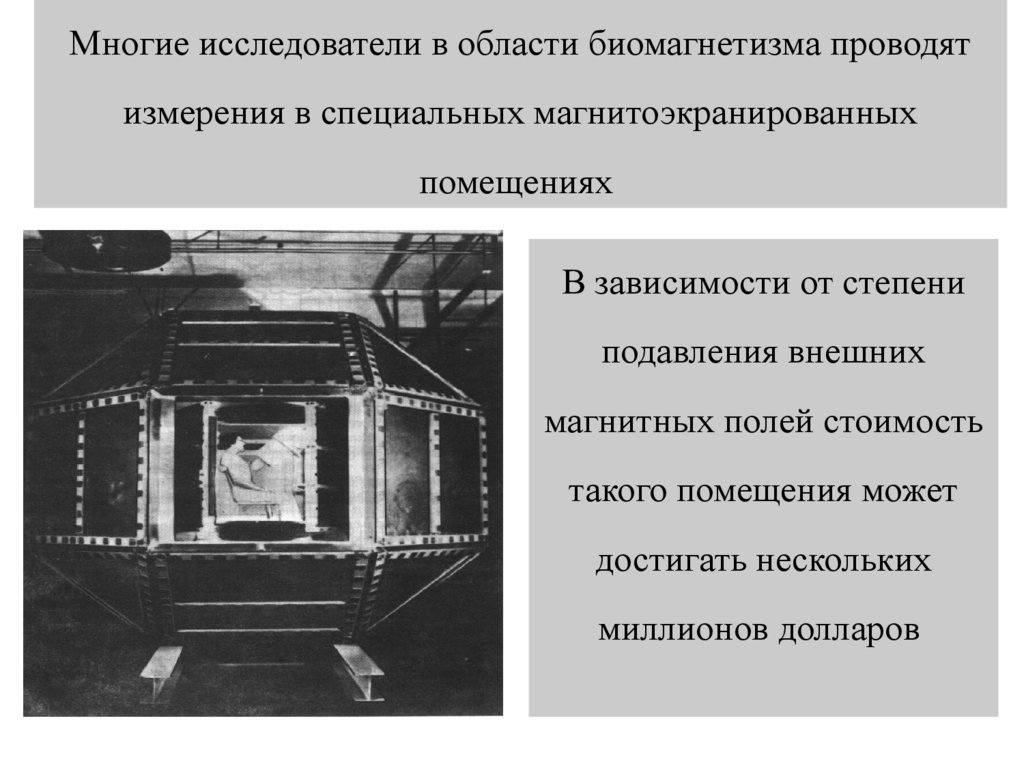

3. Многие исследователи в области биомагнетизма проводят измерения в специальных магнитоэкранированных помещениях

В зависимости от степени
подавления внешних
магнитных полей стоимость
такого помещения может
достигать нескольких
миллионов долларов

4.

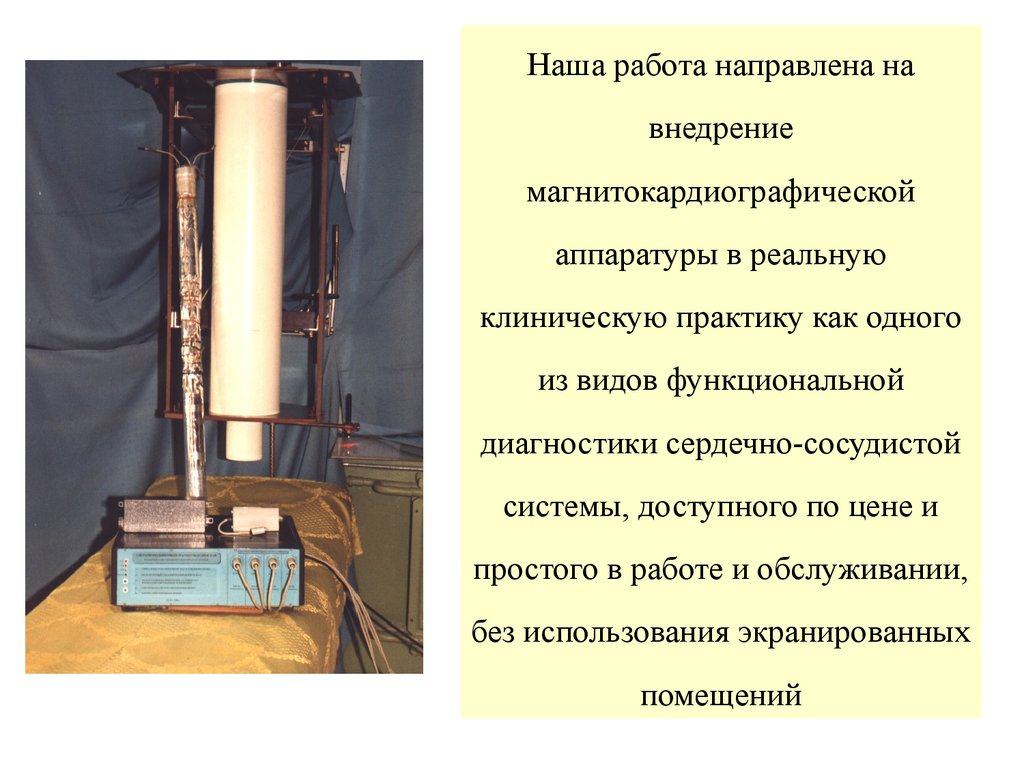

Наша работа направлена на
внедрение
магнитокардиографической
аппаратуры в реальную
клиническую практику как одного
из видов функциональной
диагностики сердечно-сосудистой
системы, доступного по цене и
простого в работе и обслуживании,
без использования экранированных
помещений

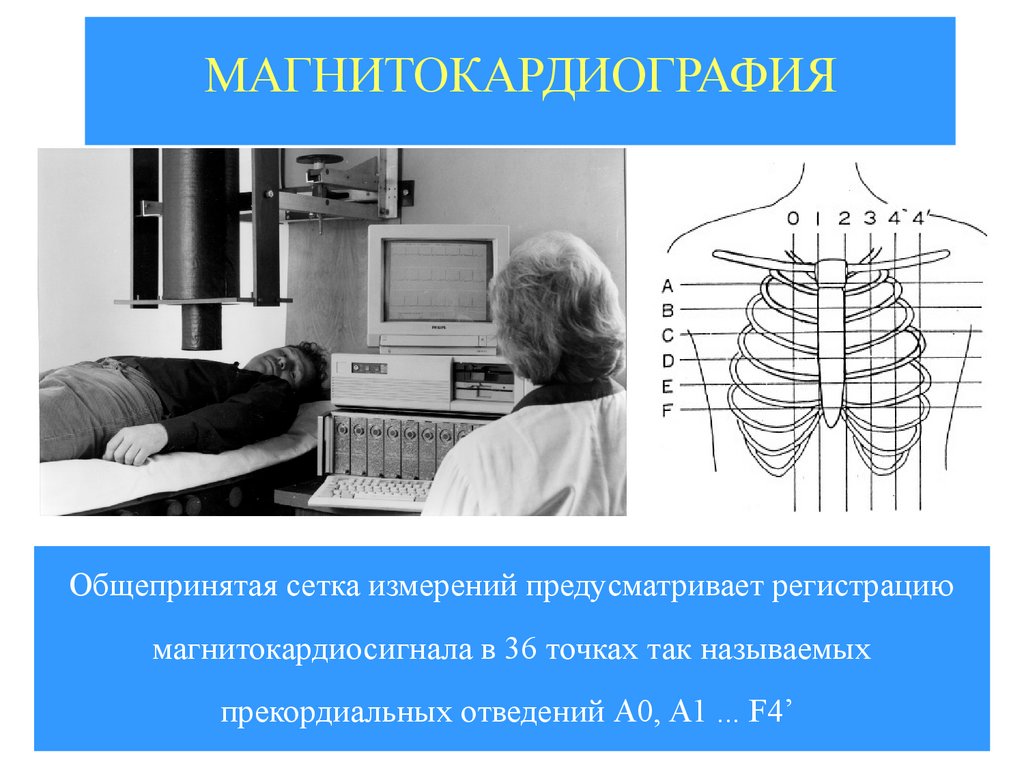

5. МАГНИТОКАРДИОГРАФИЯ

Общепринятая сетка измерений предусматривает регистрацию
магнитокардиосигнала в 36 точках так называемых
прекордиальных отведений A0, A1 ... F4’

6.

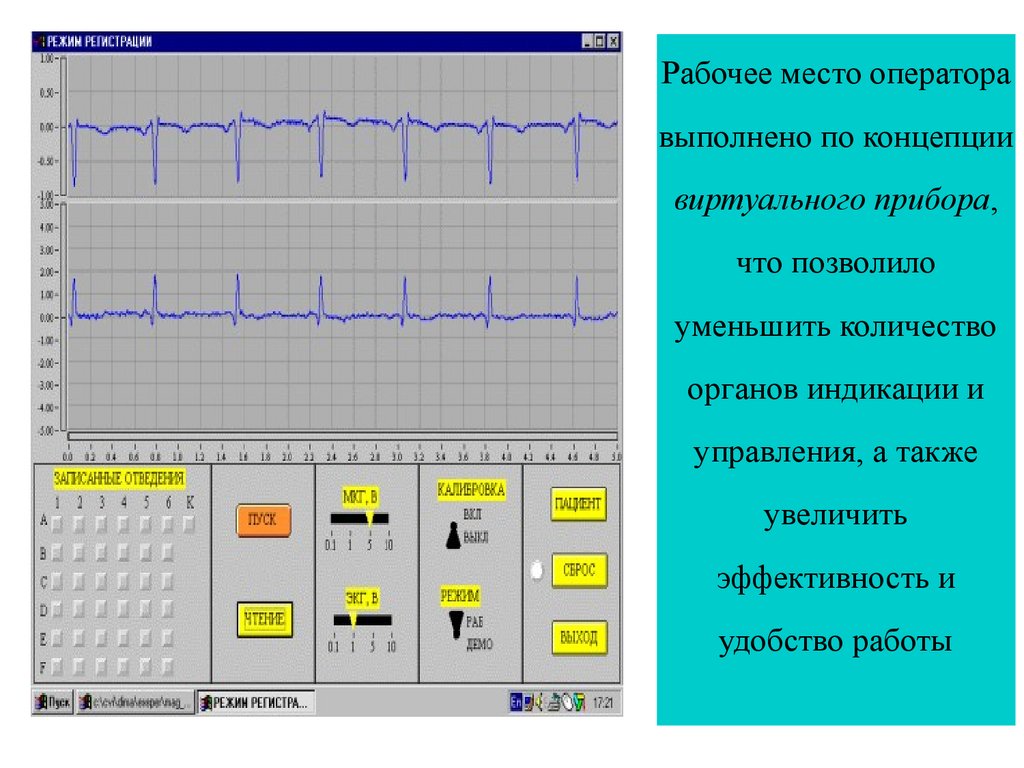

Рабочее место оператора
выполнено по концепции
виртуального прибора,
что позволило
уменьшить количество
органов индикации и
управления, а также
увеличить
эффективность и
удобство работы

7.

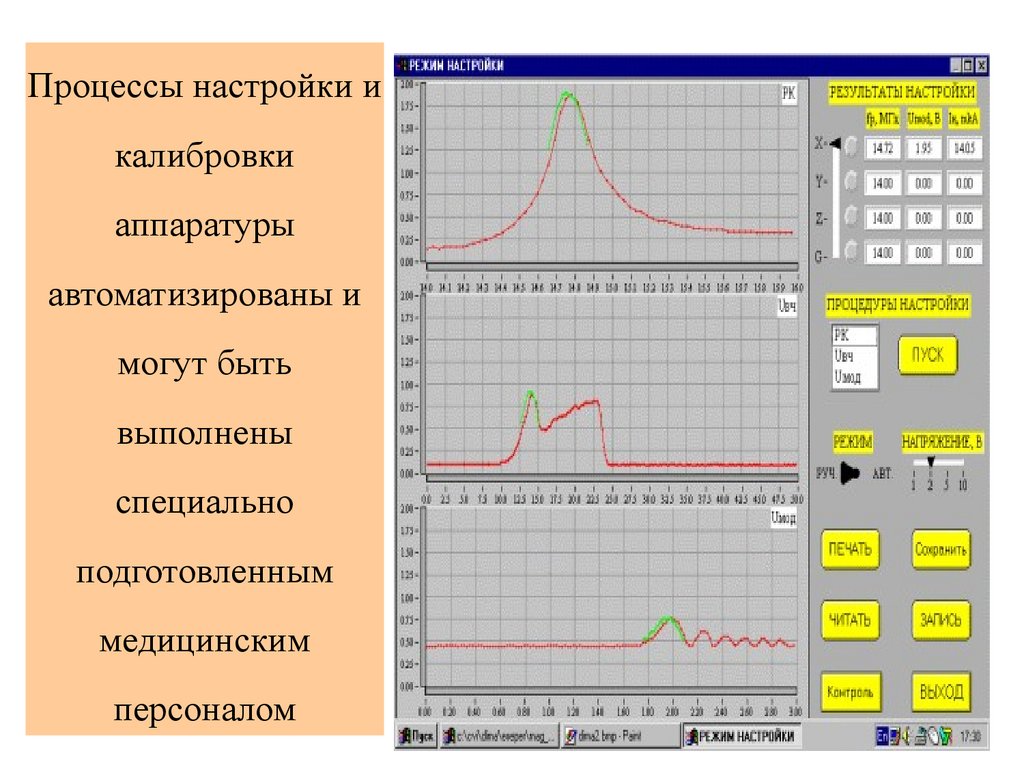

Процессы настройки и
калибровки
аппаратуры
автоматизированы и
могут быть
выполнены
специально
подготовленным
медицинским
персоналом

8.

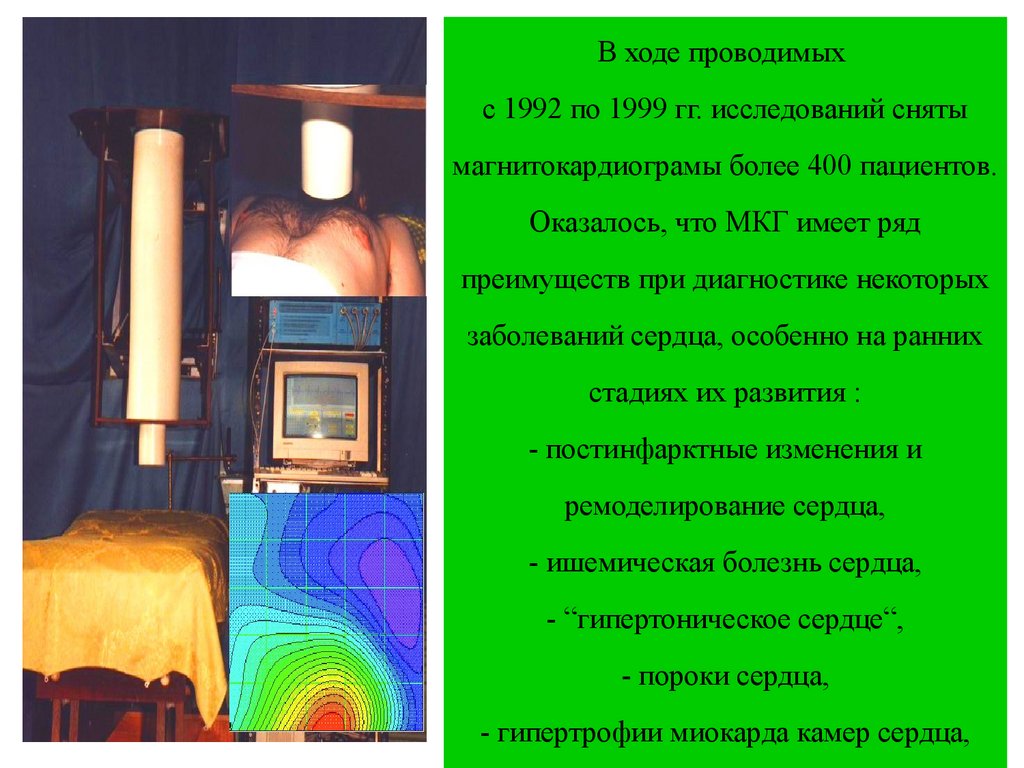

В ходе проводимых
с 1992 по 1999 гг. исследований сняты
магнитокардиограмы более 400 пациентов.
Оказалось, что МКГ имеет ряд
преимуществ при диагностике некоторых
заболеваний сердца, особенно на ранних
стадиях их развития :
- постинфарктные изменения и
ремоделирование сердца,
- ишемическая болезнь сердца,
- “гипертоническое сердце“,
- пороки сердца,
- гипертрофии миокарда камер сердца,

9.

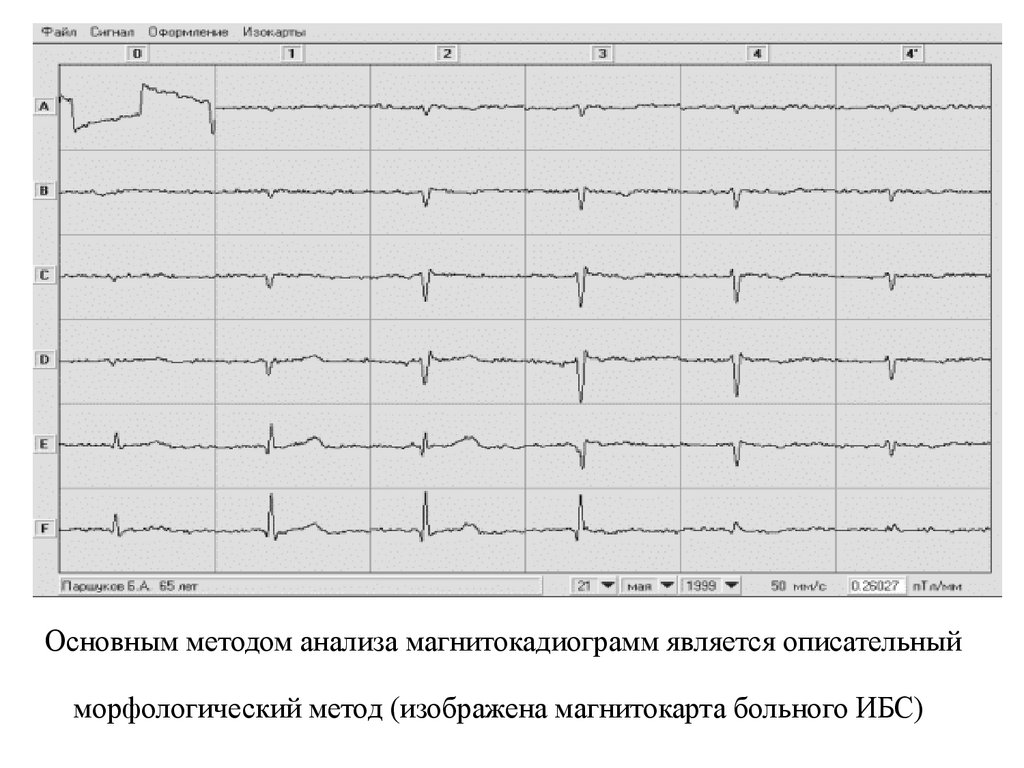

Основным методом анализа магнитокадиограмм является описательный
морфологический метод (изображена магнитокарта больного ИБС)

10.

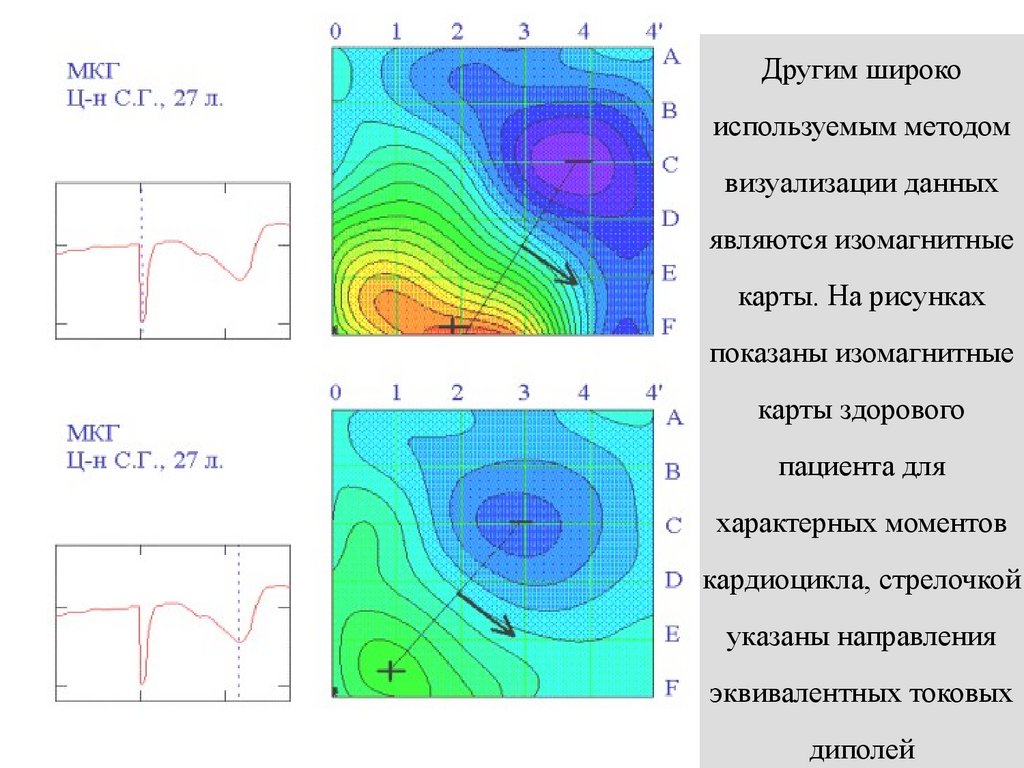

Другим широко
используемым методом
визуализации данных
являются изомагнитные
карты. На рисунках
показаны изомагнитные
карты здорового
пациента для
характерных моментов
кардиоцикла, стрелочкой
указаны направления
эквивалентных токовых
диполей

11.

Изомагнитные карты
пациентов:
1. С ишемической болезнью
сердца
2. С гипертрофией левого
желудочка

12.

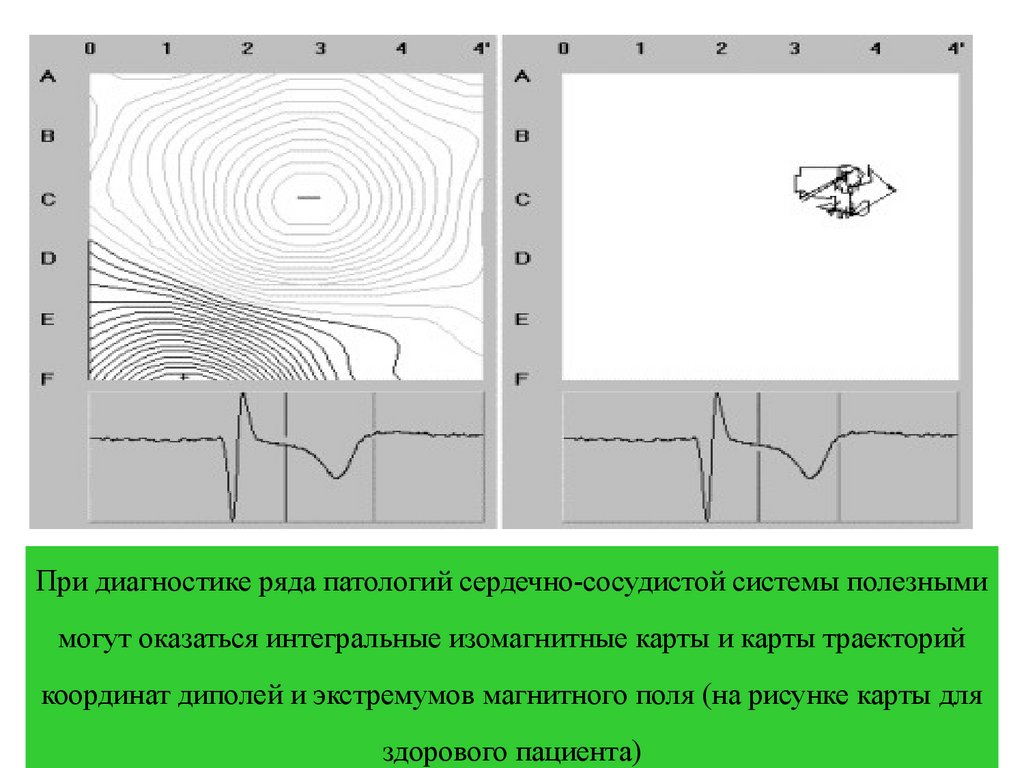

При диагностике ряда патологий сердечно-сосудистой системы полезными
могут оказаться интегральные изомагнитные карты и карты траекторий
координат диполей и экстремумов магнитного поля (на рисунке карты для
здорового пациента)

13.

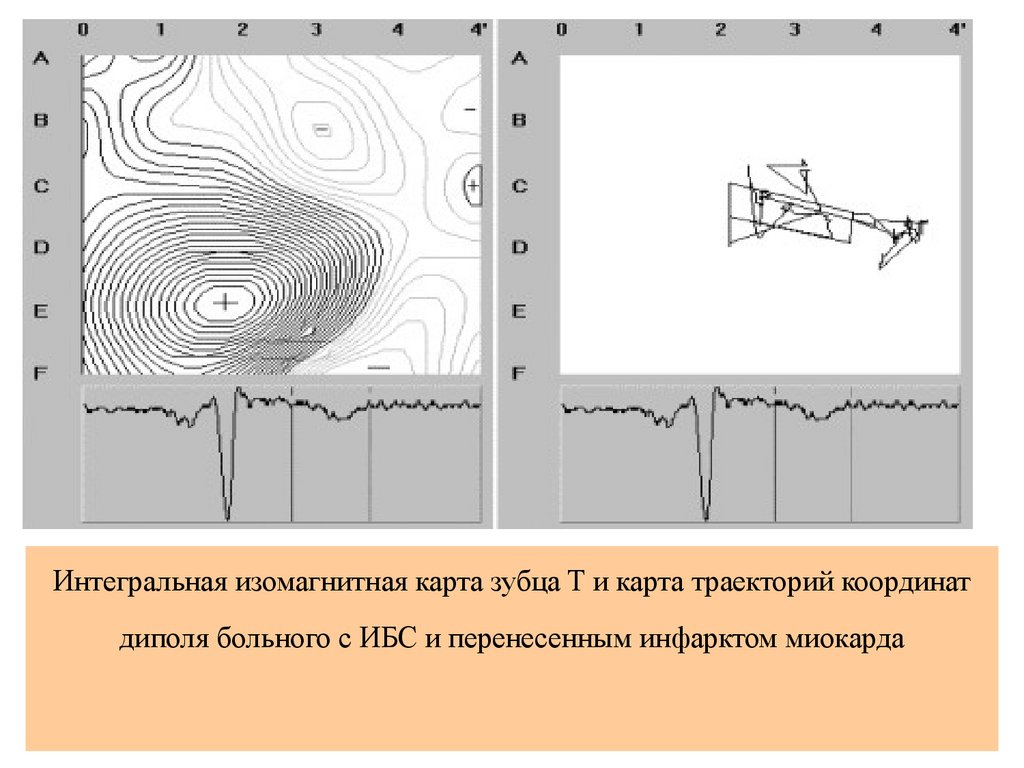

Интегральная изомагнитная карта зубца T и карта траекторий координат
диполя больного с ИБС и перенесенным инфарктом миокарда

14.

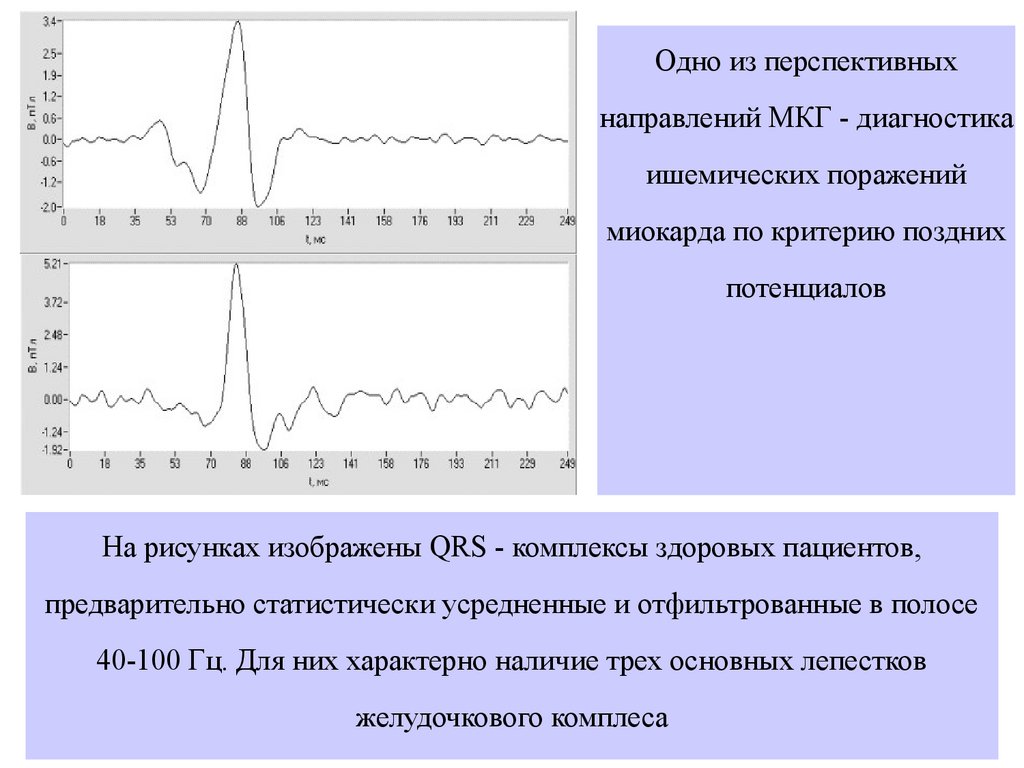

Одно из перспективных
направлений МКГ - диагностика
ишемических поражений
миокарда по критерию поздних
потенциалов
На рисунках изображены QRS - комплексы здоровых пациентов,
предварительно статистически усредненные и отфильтрованные в полосе
40-100 Гц. Для них характерно наличие трех основных лепестков
желудочкового комплеса

15.

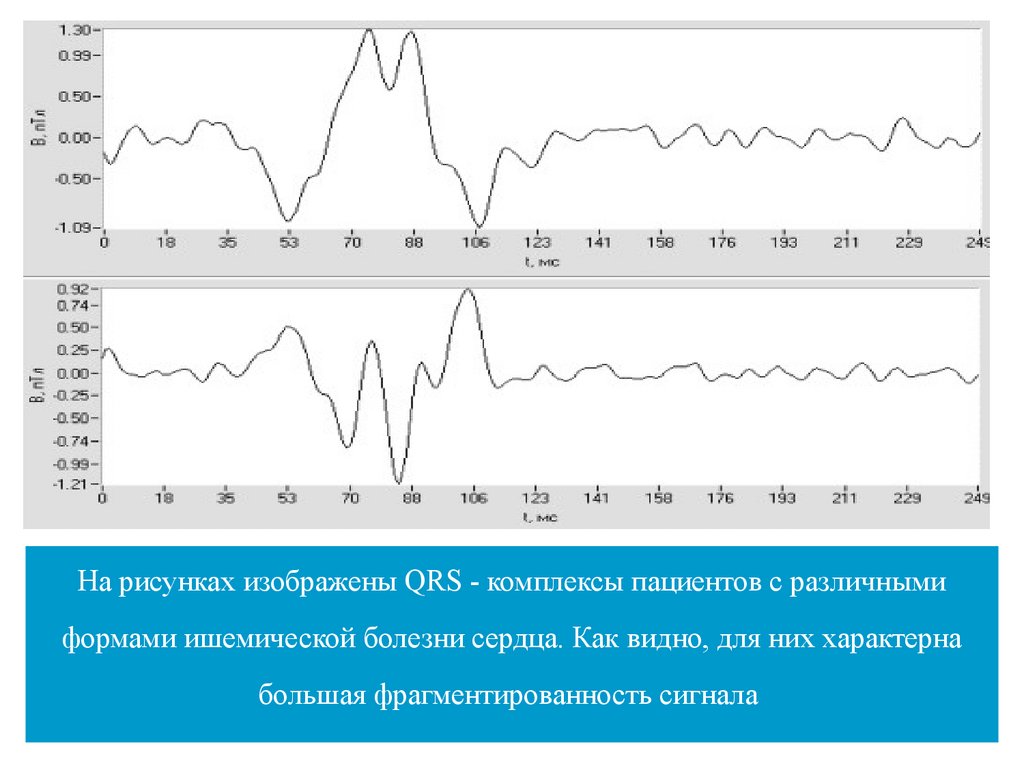

На рисунках изображены QRS - комплексы пациентов с различными
формами ишемической болезни сердца. Как видно, для них характерна
большая фрагментированность сигнала

16.

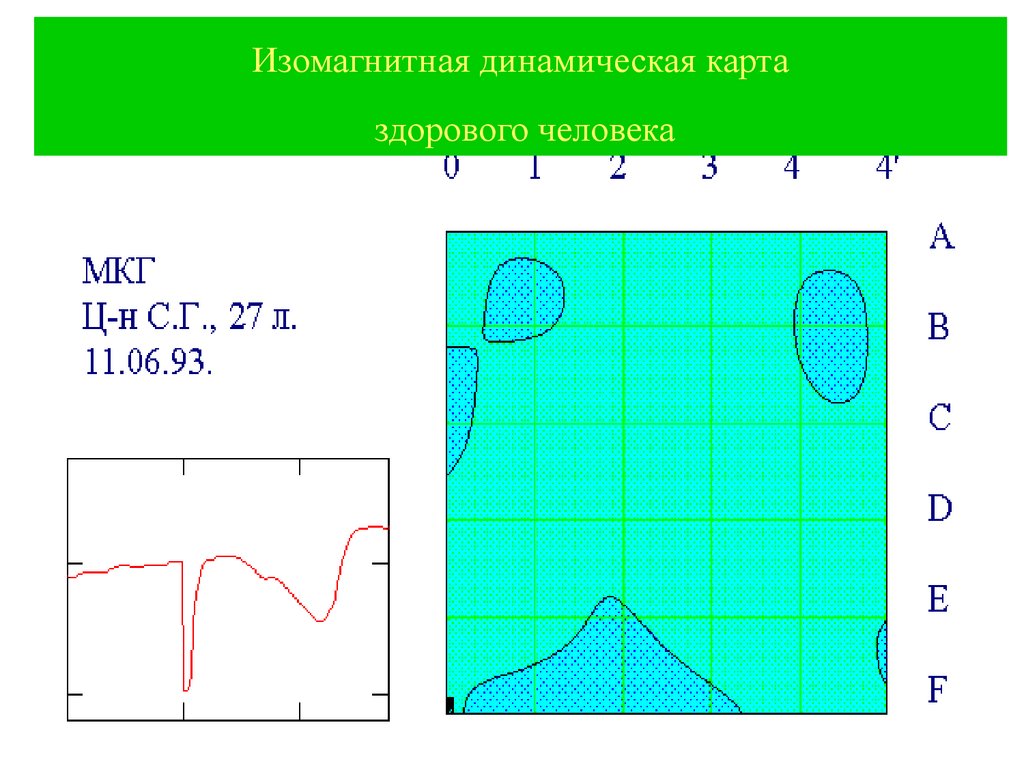

Изомагнитная динамическая карта
здорового человека
