Проектирование универсального стапеля для производства обечаек и тонкостенных корпусов цилиндрической формы

1.

Докладчики: Петров А. В., гр. П-423
Научные руководители:
ст. преп. каф. «Летательные аппараты» Сюськина Ю.Л.
доц. каф. «Летательные аппараты», к.т.н. Пешков Р.А.

2.

Актуальность
Перед
любым
производителем
всегда
вставала проблема поштучного производства
изделия,
связанная
с
дороговизной
и
сложностью производства по неотлаженной
технологии.
Решением проблемы является производство
универсальной
технологической
которая
обеспечивала
бы
оснастки,
не
только
производство и сборку изделий единичного
исполнения, но и
позволяла осуществить
сборку изделий конвейерного производства.

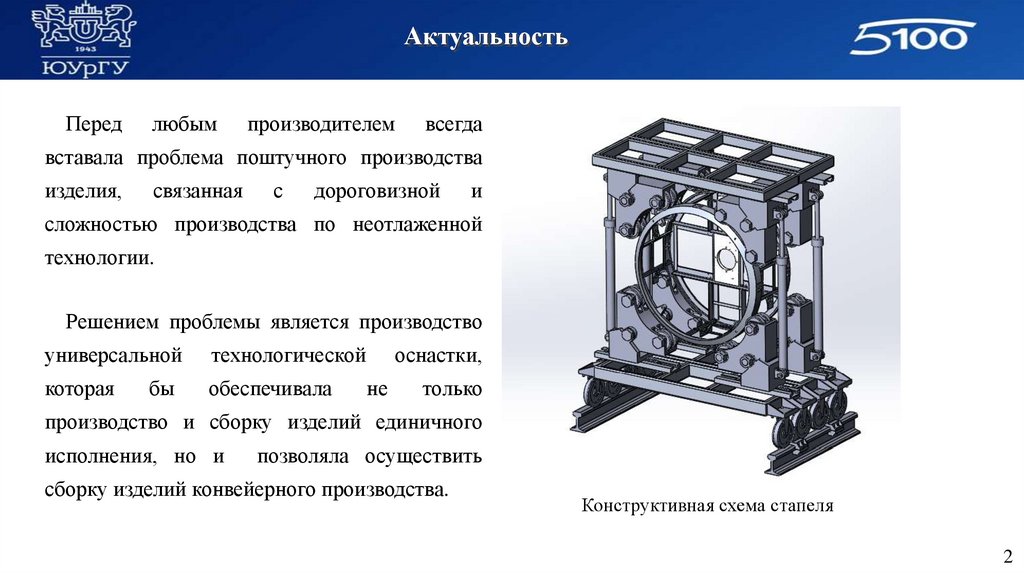

Конструктивная схема стапеля
2

3.

Конструкция космического аппарата
Отличительной особенностью космического аппарата является
наличие на нем автономного спускаемого аппарата, который
закреплен на орбитальном блоке.
Спускаемый аппарат может быть выполнен в двух вариантах:

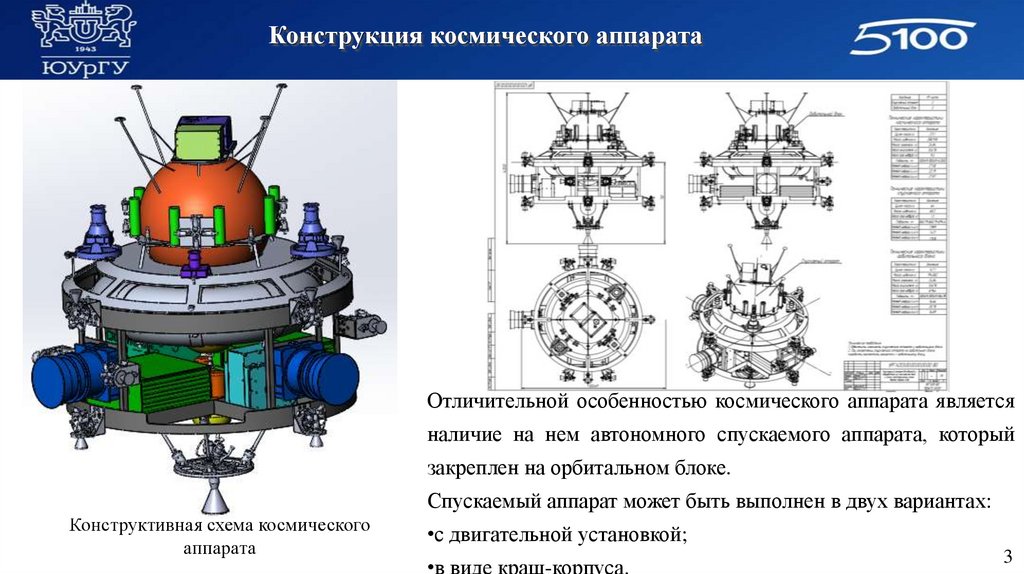

Конструктивная схема космического
аппарата
•с двигательной установкой;
•в виде краш-корпуса.
3

4.

Конструкция корпуса орбитального блока
7
8
3
4
1
5
6
2
Расположение приборов БКУ
1 –ШТК; 2 – УТК; 3 – астродатчик; 4 – БЦВМ; 5 –
аккумуляторные батареи; 6 – БСА 7 – АИСТ 8 – ТИУС.
Конструкция
корпуса
состоит из верхнего и нижнего
Конструктивная схема орбитального блока
Орбитальный блок включает в себя:
корпус, двигательную установку, систему
энергообеспечения,
БКУ,
систему
терморегулирования.
пояса представленных в виде
профилированной
скрепленных
оболочки,
между
собой
Конструктивная схема корпуса уголками посредством сварки
4
орбитального блока

5.

Принцип действия
Изготавливаемое изделие закрепляется на стапеле за
счет регулируемых валков. Центрирование изделия
относительно центральной оси происходит за счет
полозьев (в горизонтальном направлении) и цилиндров
(в
вертикальном
конструкция
направлении).
позволяет
Также
изменять
такая
диаметр
изготавливаемых корпусов.
Конструкция
состоит
из
двух
стапелей,
закрепленных на рельсах, регламентированных в РФ
согласно
ГОСТ
Р
51685-2013.
Такое расположение
позволяет использовать данную конструкцию для
Конструктивная схема стапеля.
изделий любой длины.
5

6.

Конструкция универсального стапеля
Закрепленные качающиеся
части обеспечивают точное
центрирование изделия при
сборке.
Конструктивная схема нижней рамы:
1- кронштейн, 2- опорное колесо
Конструктивная схема верхней рамы:
1– прямоугольный профиль, 2 – полоз
Конструктивная схема
стопорного устройства:
1 – упорный стопор, 2 –
запирающего механизма, 3 –
рельса.
Конструктивная схема
качающейся части:
1 – опорные валки, 2 –
качающаяся часть, 3 – опора
качающейся
Стопорное
устройство
обеспечивает
закрепление
стапеля
исключая
на
его
рельсах,
откат
работе и сборке изделия.
при
6

7.

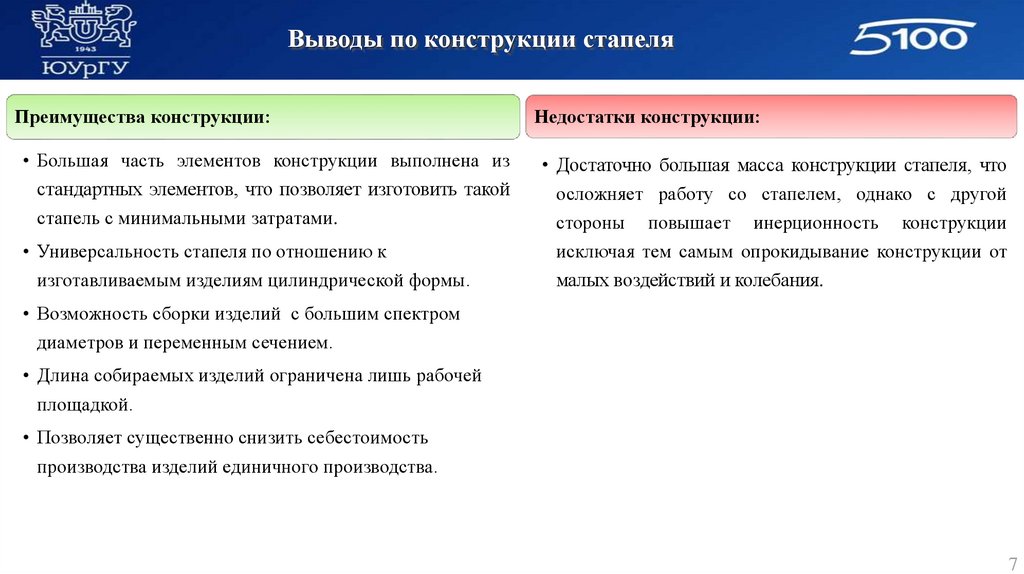

Выводы по конструкции стапеля
Преимущества конструкции:
• Большая часть элементов конструкции выполнена из
стандартных элементов, что позволяет изготовить такой
стапель с минимальными затратами.
• Универсальность стапеля по отношению к
изготавливаемым изделиям цилиндрической формы.
Недостатки конструкции:
• Достаточно большая масса конструкции стапеля, что
осложняет работу со стапелем, однако с другой
стороны повышает инерционность конструкции
исключая тем самым опрокидывание конструкции от
малых воздействий и колебания.
• Возможность сборки изделий с большим спектром
диаметров и переменным сечением.
• Длина собираемых изделий ограничена лишь рабочей
площадкой.
• Позволяет существенно снизить себестоимость
производства изделий единичного производства.
7
