Разработка схемной реализации цифрового устройства с временным разделением сигналов с входными параметрами

1.

МИНОБРНАУКИ РОССИИ
Федеральное государственное бюджетное образовательное учреждение
высшего образования
«МИРЭА – Российский технологический университет»
РТУ МИРЭА
Колледж программирования и кибербезопасности
Презентация
на тему
«Разработка схемной реализации цифрового устройства с временным
разделением сигналов с входными параметрами»
2022 г.
Выполнила студентка
Группы ЩККО-01-19 (КС-31)
Козырева Н.Д.

2.

Техническое задание
1. Разработать
схемную
реализацию
цифрового
устройства
с
временным разделением сигналов с входными параметрами F1 =
∑(5,6,7,12,13); F2 = ∑(0,4,6,14); Fбн = ∑(1,2,3); такты F1 = (2-4); такты
F2 = (7-9); Ксч = 12; Fгти = 2,0 кГц»;
2. Минимизировать логические функции;
3. Выбрать оптимальные структуры комбинационной схемы;
4. Произвести необходимые расчёты;
5. Спроектировать печатную плату устройства.

3.

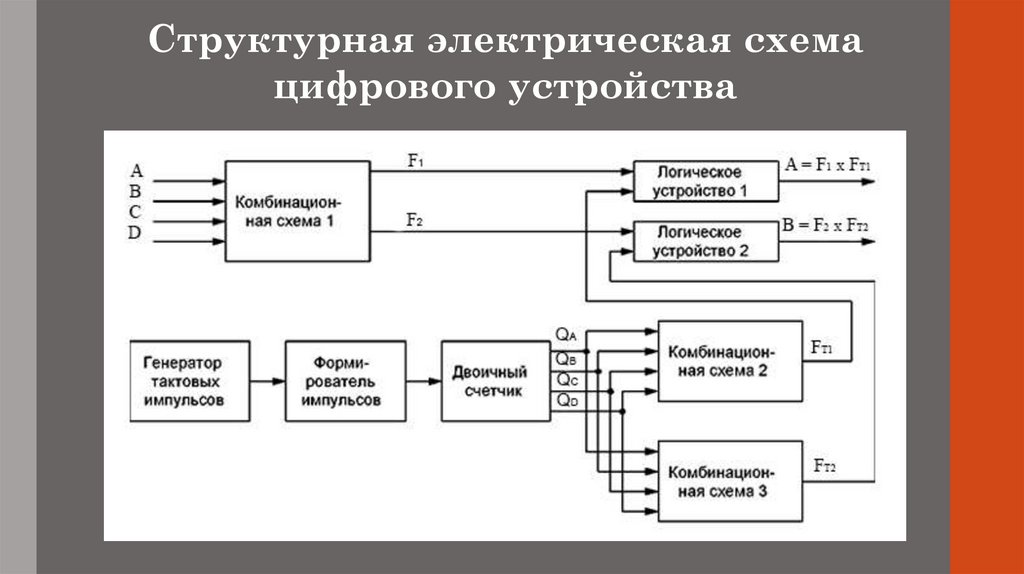

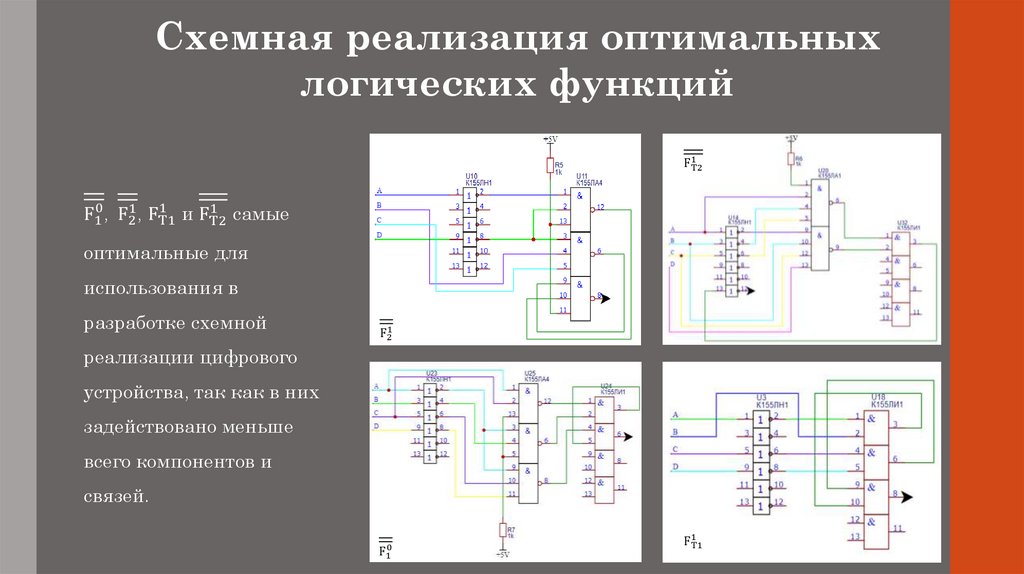

Схемная реализация оптимальных
логических функций
1
FT2
1
1
F10 , F21 , FT1
и FT2
самые
оптимальные для
использования в
разработке схемной
F21
реализации цифрового
устройства, так как в них
задействовано меньше
всего компонентов и
связей.
F10
1
FT1

4.

Элементная база для реализации
цифрового устройства

5.

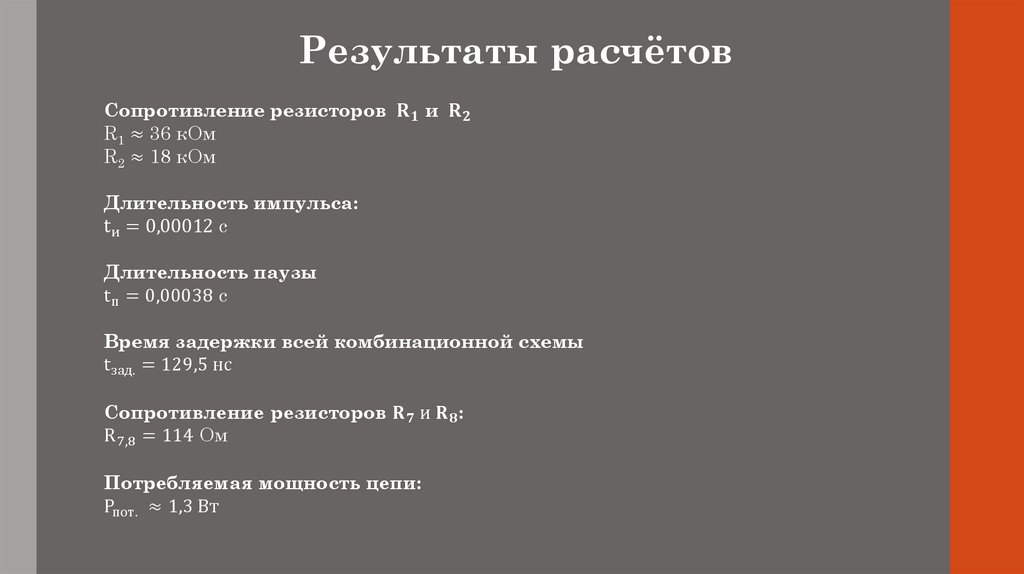

Результаты расчётов
Сопротивление резисторов
