Gateron 2nd Generation(KS-22) и 1st Generation (KS-15)

1.

Gateron 2nd Generation(KS-22)
и 1st Generation (KS-15)
Оптические свичи –
сравнение.
1

2.

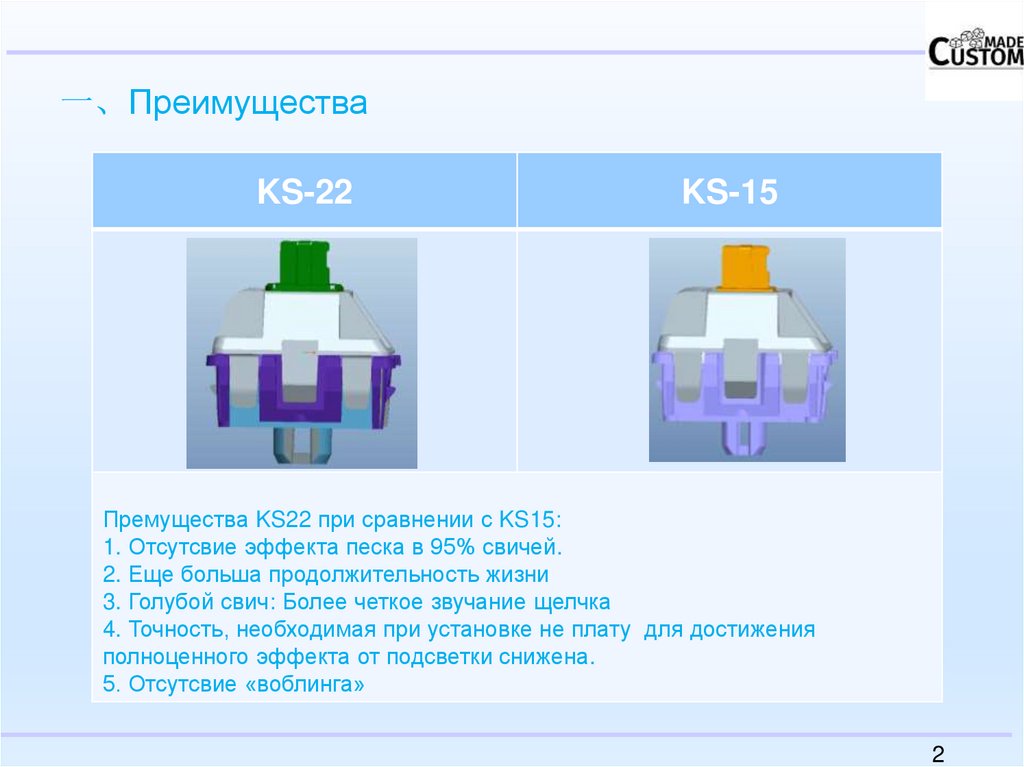

一、Преимущества
KS-22
KS-15
Премущества KS22 при сравнении с KS15:
1. Отсутсвие эффекта песка в 95% свичей.
2. Еще больша продолжительность жизни
3. Голубой свич: Более четкое звучание щелчка
4. Точность, необходимая при установке не плату для достижения
полноценного эффекта от подсветки снижена.
5. Отсутсвие «воблинга»
2

3.

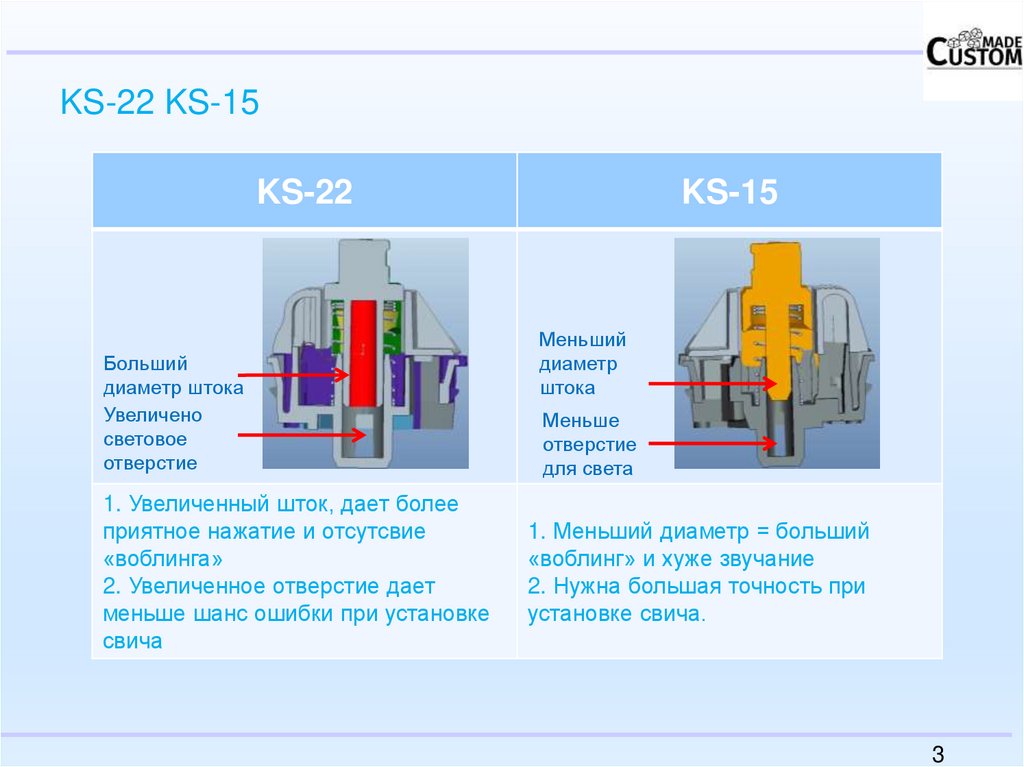

KS-22 KS-15
KS-22
Больший
диаметр штока
Увеличено
световое
отверстие
1. Увеличенный шток, дает более
приятное нажатие и отсутсвие
«воблинга»
2. Увеличенное отверстие дает
меньше шанс ошибки при установке
свича
KS-15
Меньший
диаметр
штока
Меньше
отверстие
для света
1. Меньший диаметр = больший
«воблинг» и хуже звучание
2. Нужна большая точность при
установке свича.
3

4.

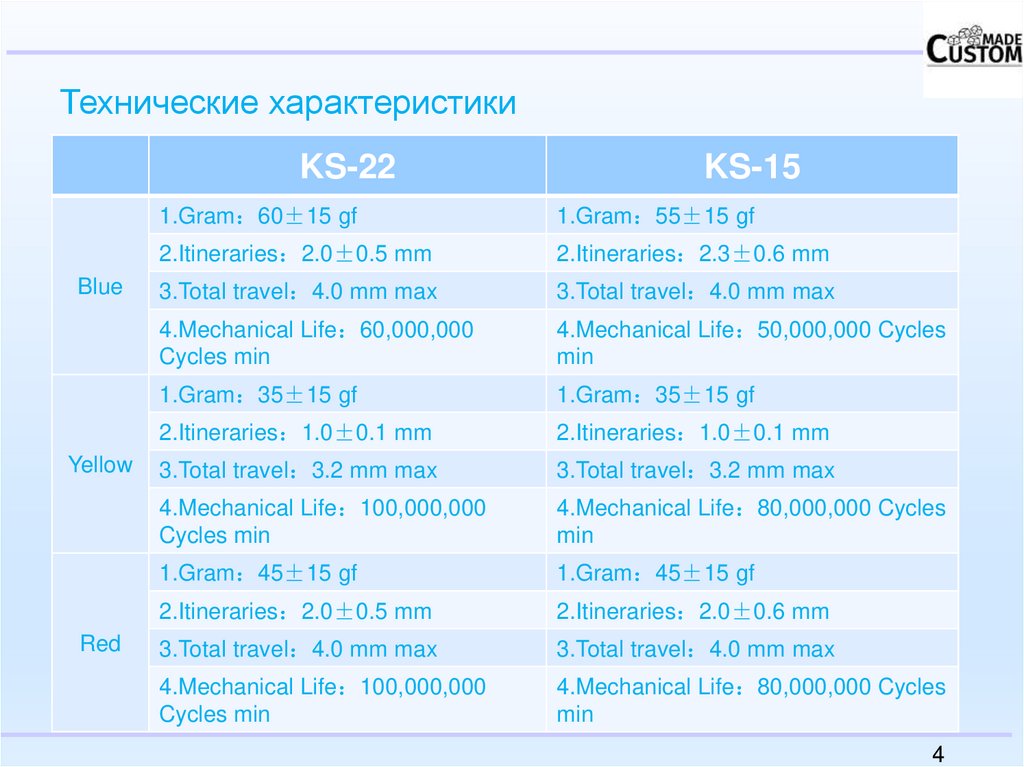

Технические характеристики
KS-22
Blue
Yellow
Red
KS-15
1.Gram 60±15 gf
1.Gram 55±15 gf
2.Itineraries 2.0±0.5 mm
2.Itineraries 2.3±0.6 mm
3.Total travel 4.0 mm max
3.Total travel 4.0 mm max
4.Mechanical Life 60,000,000
Cycles min
4.Mechanical Life 50,000,000 Cycles
min
1.Gram 35±15 gf
1.Gram 35±15 gf
2.Itineraries 1.0±0.1 mm
2.Itineraries 1.0±0.1 mm
3.Total travel 3.2 mm max
3.Total travel 3.2 mm max
4.Mechanical Life 100,000,000
Cycles min
4.Mechanical Life 80,000,000 Cycles
min
1.Gram 45±15 gf
1.Gram 45±15 gf
2.Itineraries 2.0±0.5 mm
2.Itineraries 2.0±0.6 mm
3.Total travel 4.0 mm max
3.Total travel 4.0 mm max
4.Mechanical Life 100,000,000
Cycles min
4.Mechanical Life 80,000,000 Cycles
min
4

5.

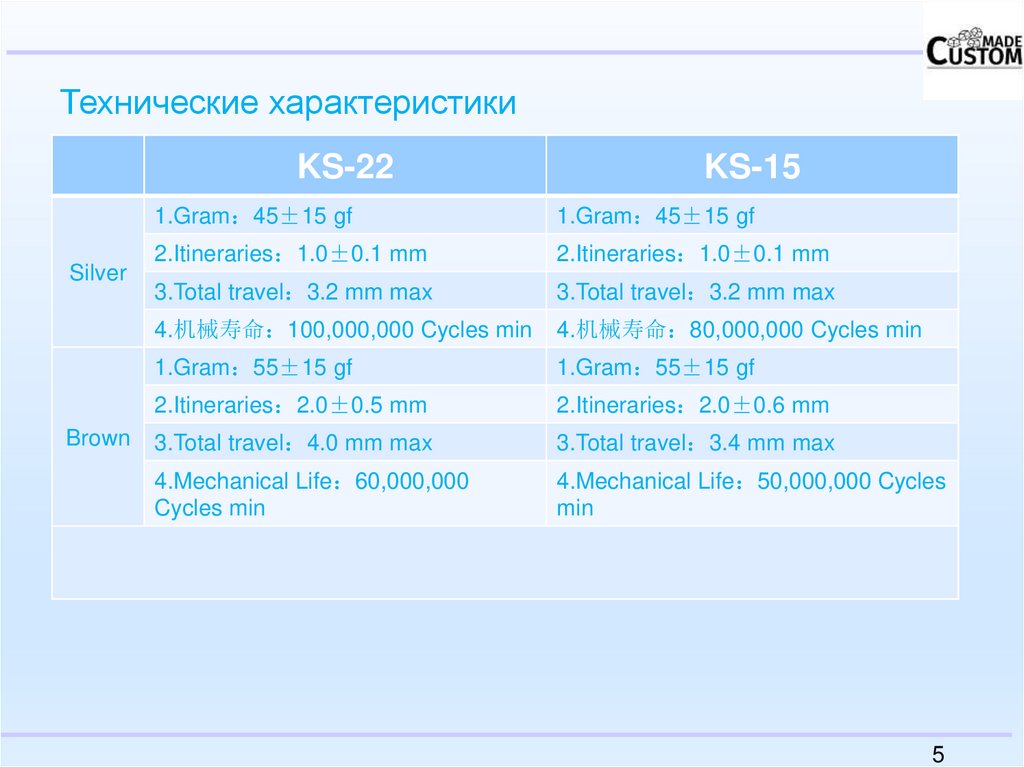

Технические характеристики
KS-22
Silver
Brown
KS-15
1.Gram 45±15 gf
1.Gram 45±15 gf
2.Itineraries 1.0±0.1 mm
2.Itineraries 1.0±0.1 mm
3.Total travel 3.2 mm max
3.Total travel 3.2 mm max
4.机械寿命 100,000,000 Cycles min
4.机械寿命 80,000,000 Cycles min
1.Gram 55±15 gf
1.Gram 55±15 gf
2.Itineraries 2.0±0.5 mm
2.Itineraries 2.0±0.6 mm
3.Total travel 4.0 mm max
3.Total travel 3.4 mm max
4.Mechanical Life 60,000,000
Cycles min
4.Mechanical Life 50,000,000 Cycles
min
5

6.

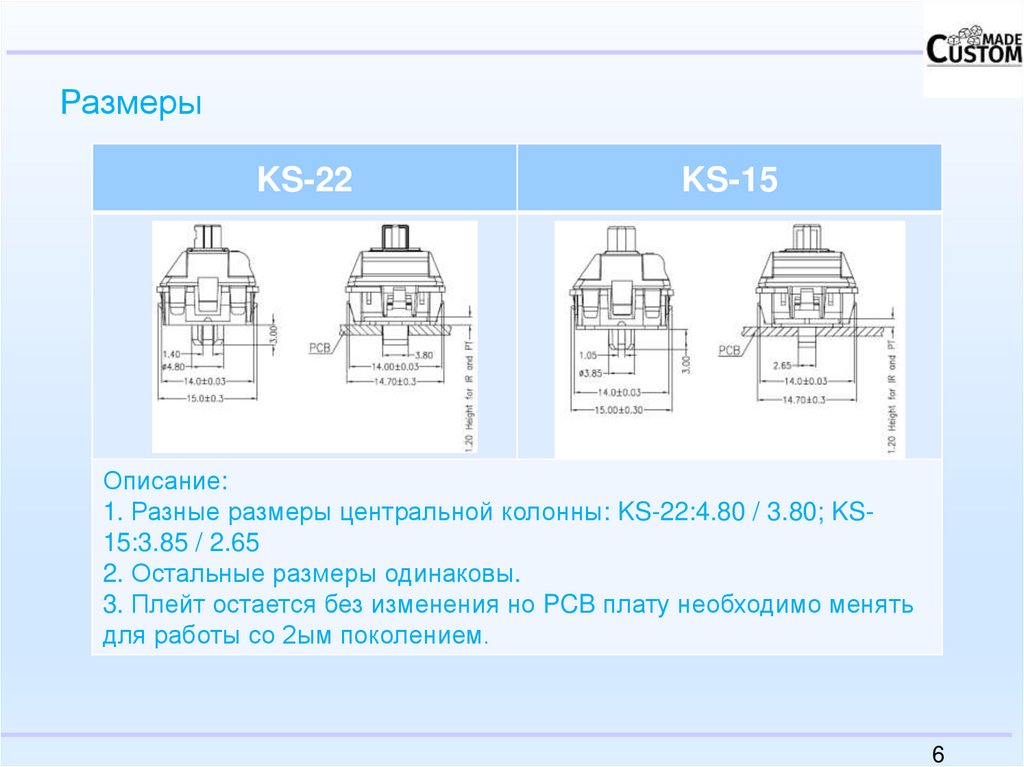

Размеры
KS-22
KS-15
Описание:
1. Разные размеры центральной колонны: KS-22:4.80 / 3.80; KS15:3.85 / 2.65
2. Остальные размеры одинаковы.
3. Плейт остается без изменения но PCB плату необходимо менять
для работы со 2ым поколением.
6

7.

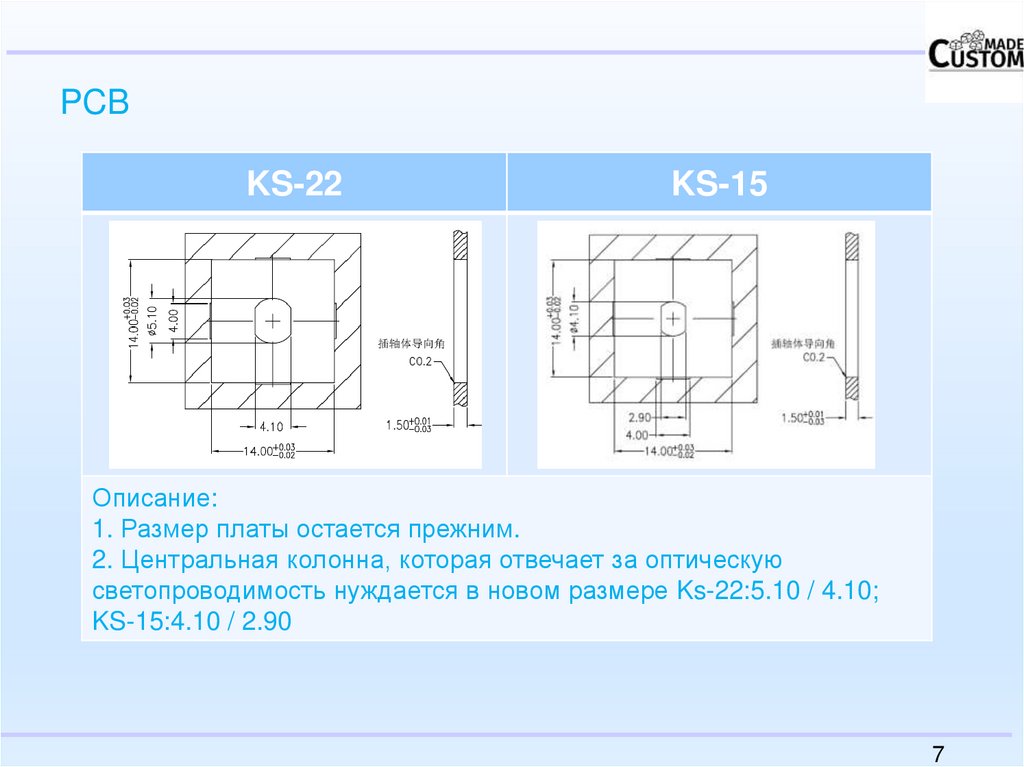

PCB
KS-22
KS-15
Описание:
1. Размер платы остается прежним.
2. Центральная колонна, которая отвечает за оптическую
светопроводимость нуждается в новом размере Ks-22:5.10 / 4.10;
KS-15:4.10 / 2.90
7
