«Разработка охранного устройства на базе датчика движения»

1. Министерство науки и высшего образования Российской Федерации Федеральное государственное бюджетное образовательное учреждение

высшего образования
«Псковский государственный университет»
Колледж ПсковГУ
Выпускная квалификационная работа
«Разработка охранного устройства на базе датчика движения»
Выполнил студент группы 0314-08РАС
Владимиров Владислав Андреевич
Руководитель
Абдуллаева Галия Наримоновна,
преподаватель Колледжа ПсковГУ
ПСКОВ
2022

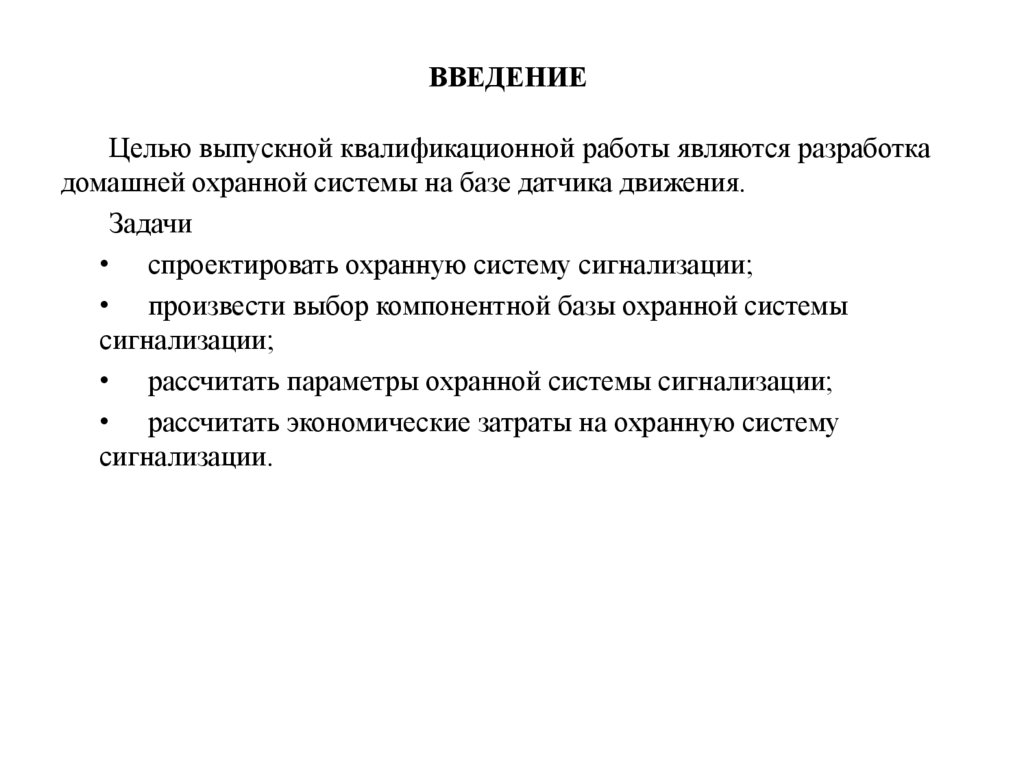

2. ВВЕДЕНИЕ

Целью выпускной квалификационной работы являются разработка
домашней охранной системы на базе датчика движения.
Задачи
• спроектировать охранную систему сигнализации;
• произвести выбор компонентной базы охранной системы
сигнализации;
• рассчитать параметры охранной системы сигнализации;
• рассчитать экономические затраты на охранную систему
сигнализации.

3. Структурная схема охранной сигнализации

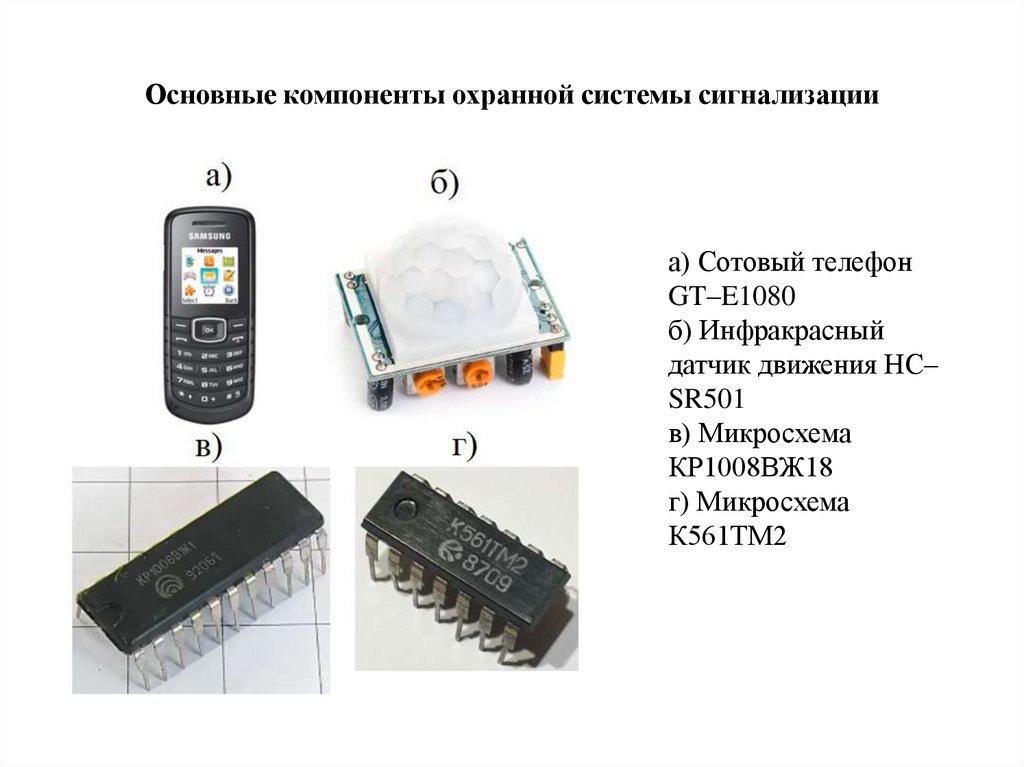

4. Основные компоненты охранной системы сигнализации

а) Сотовый телефон
GT–E1080
б) Инфракрасный
датчик движения HC–
SR501
в) Микросхема
КР1008ВЖ18
г) Микросхема
К561ТМ2

5. Принципиальная электрическая схема охранной системы сигнализации

6. Виды затрат на охранную систему сигнализации

Наименование видов затрат
Значение за год, руб.
Затраты на проектирование охранной
системы
6216,1
Затраты на приобретаемые материалы
1599
Затраты на монтаж
Итого единовременных затрат:
2163,9
9979
Затраты на эксплуатацию охранной системы:
На оплату электроэнергии
8059,2
На техническое обслуживание
1000
На непредвиденные расходы, связанные с
выходом из строя отдельных элементов
охранной системы
159,9
Итого ежегодных затрат на эксплуатацию:
9219,1

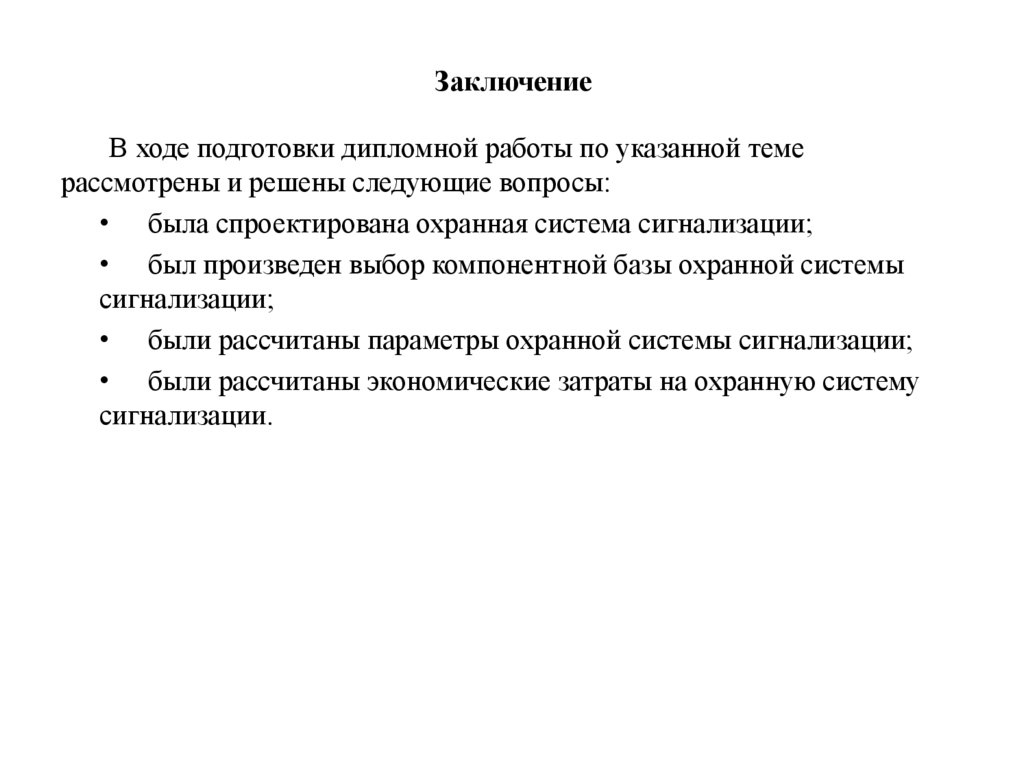

7. Заключение

В ходе подготовки дипломной работы по указанной теме
рассмотрены и решены следующие вопросы:
• была спроектирована охранная система сигнализации;
• был произведен выбор компонентной базы охранной системы
сигнализации;
• были рассчитаны параметры охранной системы сигнализации;
• были рассчитаны экономические затраты на охранную систему
сигнализации.
