«Мемориальный музей военного и трудового подвига 1941-1945 гг.»

1.

Оружие Победы
представленное в экспозиции МБУК
«Мемориальный музей военного и трудового
подвига 1941-1945 гг.»
76-мм дивизионная пушка ЗИС-3 образца 1942 г.
Подготовил хранитель фондов:
Миничкин П.Д. - н.сотрудник
Мемориального музея.
Саранск 2021г.

2.

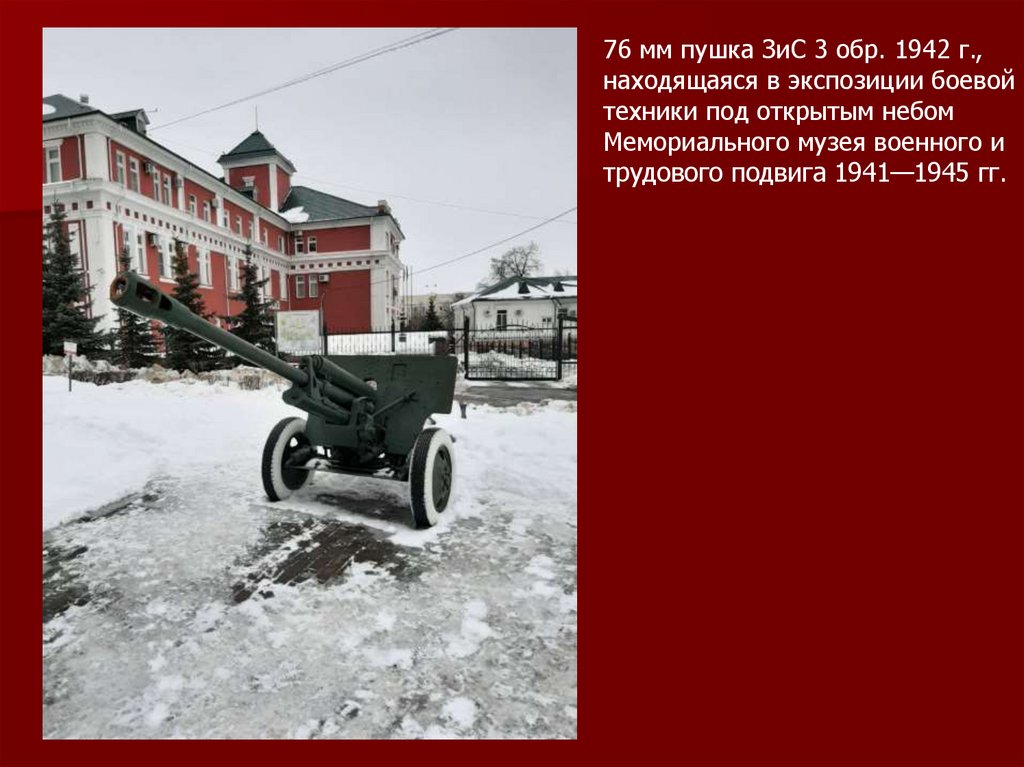

76 мм пушка ЗиС 3 обр. 1942 г.,
находящаяся в экспозиции боевой
техники под открытым небом
Мемориального музея военного и
трудового подвига 1941—1945 гг.

3. 76-мм дивизионная пушка ЗИС-3 образца 1942 г.

Ил.1

4. Технические характеристики

Калибр 76,2 мм
Длина ствола 3392 мм
Расчет до 6 чел
Масса в боевом положении 1,2 т
Масса в походном положении 1,85 т
Максимальная дальность стрельбы 13,29 км
Скорострельность до 25 выстр./мин

5. История создания

Разработка пушки начата в мае 1941 года по инициативе
главного конструктора В. Г. Грабина без официального задания
Главного артиллерийского управления Красной Армии (ГАУ).
Производство пушек началось на заводе № 92(Горьковский
завод - «Новое Сормово»») в декабре 1941 года. Некоторое
количество ЗиС-3 были направленны на войсковые испытания
уже в конце 1941 года.
ЗиС-3 была принята на вооружение 12 февраля 1942 года с
официальным названием «76-мм дивизионная пушка обр. 1942
г.
ЗиС-3 — первое в мире артиллерийское орудие, которое
собиралось на конвейере и самая массовая пушка Великой
Отечественной войны — всего в период с 1941 по 1945
выпущено почти 48,5 тысяч штук (ещё около 14500 орудий было
смонтировано на САУ СУ-76).

6.

«В период Отечественной войны выявлены следующие конструктивные недостатки систем:
а) при стрельбе имеют место случаи разрыва втулки дульного тормоза, что ведёт к разрыву снаряда в дульном тормозе и выводу
системы из строя;
б) передняя и задняя обоймы ствола крепятся гайками, которые от самоотвинчивания привариваются к обоймам и трубе. Во время
стрельбы заварка не выдерживает, и после нескольких выстрелов получаются трещины. Необходимы конструктивные изменения;
в) удельное давление на прокладки направляющих захватов большое, что приводит к быстрому износу прокладок и, как следствие,
поперечной качке ствола по направляющим полозкам люльки, приводящей к потере прицельности огня;
г) у стопора оси кривошипа слабая пружина. При стрельбе стопор оси кривошипа отходит и не удерживает ось, которая под действием
силы отдачи выдвигается вправо, сгибается и выходит из строя;
д) при больших маршах быстро и изнашиваются втулки полуоси, в результате чего колеса начинают цепляться за щит и пушка
выходит из строя;
е) плохо снабжается смазкой вилка поворотного механизма, что приводит к увеличению усилия, прикладываемого к рукоятке
поворотного маховика. Кроме того, неудачно сконструировано крепление вилки со стопорным кольцом, усложняющее разборку и
сборку при вынимании вилки из стойки;
ж) шкворневая лапа требует усиления рёбрами жёсткости;
з) при движении по плохим грунтовым дорогам были случаи изгиба и поломки боевой оси. Боевую ось необходимо усилить, что и
приходилось делать в период боев путём наварки угольников;
и) кулачки распорных трубок слабые, быстро изнашиваются и сгибаются, в результате чего система со сведёнными станинами имеет
качку на боевом штыре;
к) приливы, фиксирующие станины, мягкие, изготовлены из некачественного металла, отчего получается прогиб, и при отбое
отверстия для стопора станин не совпадают;
л) прикрытия на верхнем станке крепятся плохо. При совершении длительных маршей щит получает большую качку в соединении
вилки и проушин;
м) тяга подрессоривания изготовляется из некачественного металла, в результате чего при совершении длительных маршей по
грунтовым дорогам тяга лопается;
н) при производстве выстрела система сильно подпрыгивает, отчего уменьшается прицельность. Следует внести конструктивные
улучшения».

7.

Преминение пушки ЗиС -3 на полях стражений.
Пушки ЗиС-3, состоящие на вооружении истребительно-противотанковых
дивизионов, показали хорошую эффективность в бою с лёгкими и
средними танками противника.
Советские артиллеристы активно применяли тактику засад.

8.

Ил.2
Расчёты пушек ЗиС-3 ведут огонь.
Зееловские высоты, апрель 1945 года

9. Используемые источники: интернет ресурсы Википедия: https://ru.wikipedia.org/wiki/ ил.1-

http://militaryrussia.ru/blog/topic-675.html
ил.2- Warsport:https://warspot.ru/16475-glazami-frontovikov76-mm-divizionnaya-pushka-zis-3-obraztsa-1942-goda
