Аппарат вертикального взлёта (А.В.В 2.0)

1. Аппарат вертикального взлёта (А.В.В 2.0)

V Турнир юных
инженеров-исследователей
Аппарат вертикального взлёта
(А.В.В 2.0)
Секция 3D моделирование и
конструирование
Образовательная
организация
МБОУ ЛИЦЕЙ №81
_______________
Новосибирск
2019

2. Состав команды

V Турнир юных
инженеров-исследователей
Состав команды
Руководитель: информатики Естифеев М.В.
Участники : Панкратов К.Ю; Соколов А.А.
2

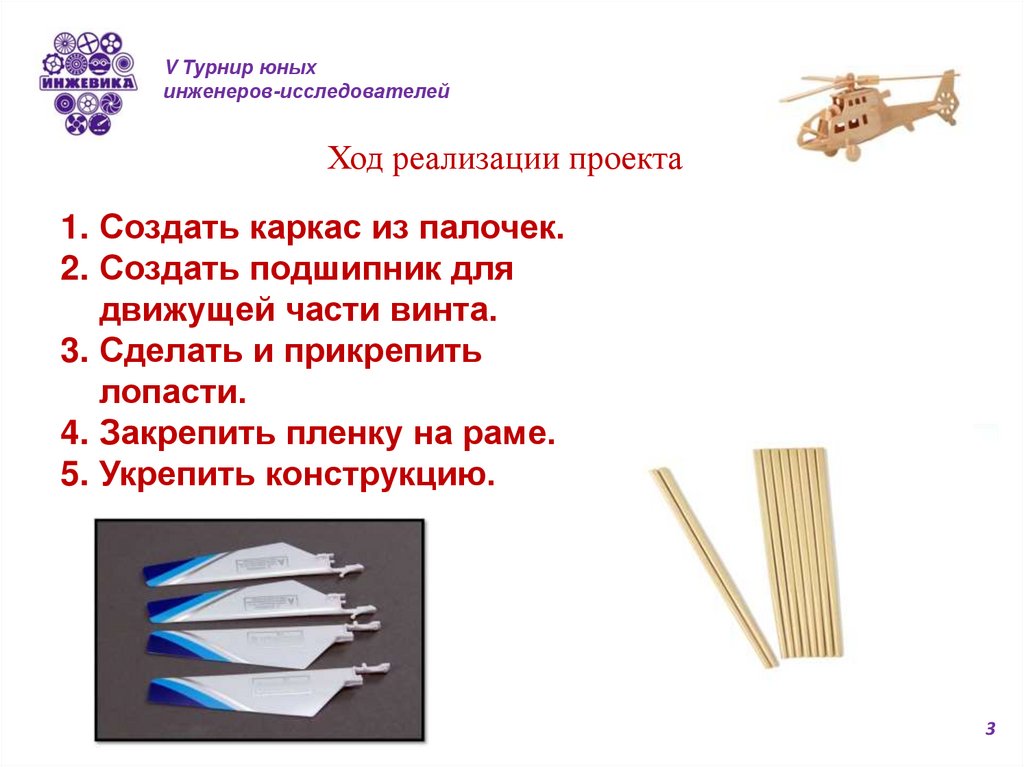

3. Ход реализации проекта

V Турнир юных
инженеров-исследователей
Ход реализации проекта
1. Создать каркас из палочек.
2. Создать подшипник для
движущей части винта.
3. Сделать и прикрепить
лопасти.
4. Закрепить пленку на раме.
5. Укрепить конструкцию.
3

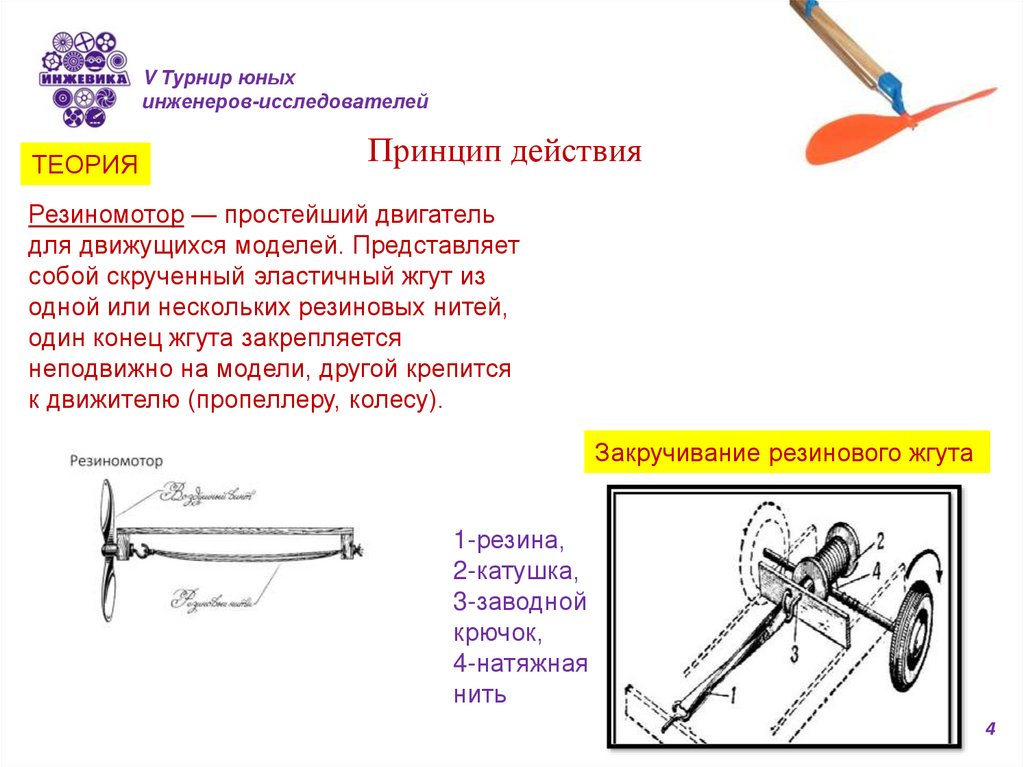

4. Принцип действия

V Турнир юных
инженеров-исследователей
ТЕОРИЯ
Принцип действия
Резиномотор — простейший двигатель
для движущихся моделей. Представляет
собой скрученный эластичный жгут из
одной или нескольких резиновых нитей,
один конец жгута закрепляется
неподвижно на модели, другой крепится
к движителю (пропеллеру, колесу).
Закручивание резинового жгута
1-резина,
2-катушка,
3-заводной
крючок,
4-натяжная
нить
4

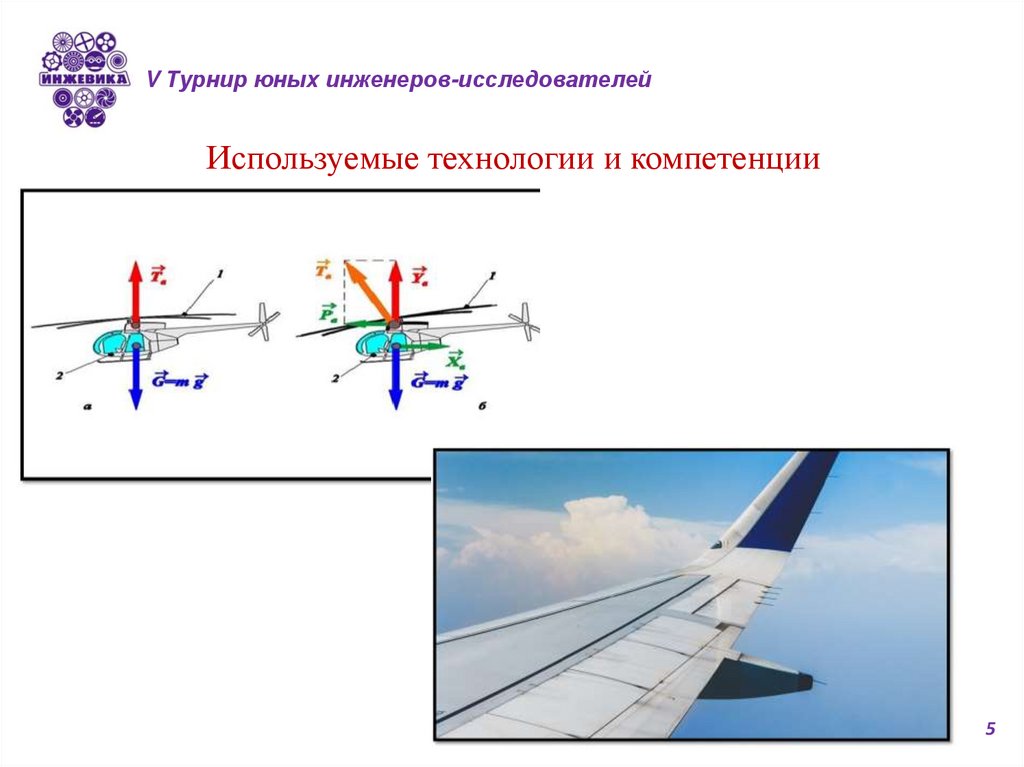

5. Используемые технологии и компетенции

V Турнир юных инженеров-исследователей
Используемые технологии и компетенции
5

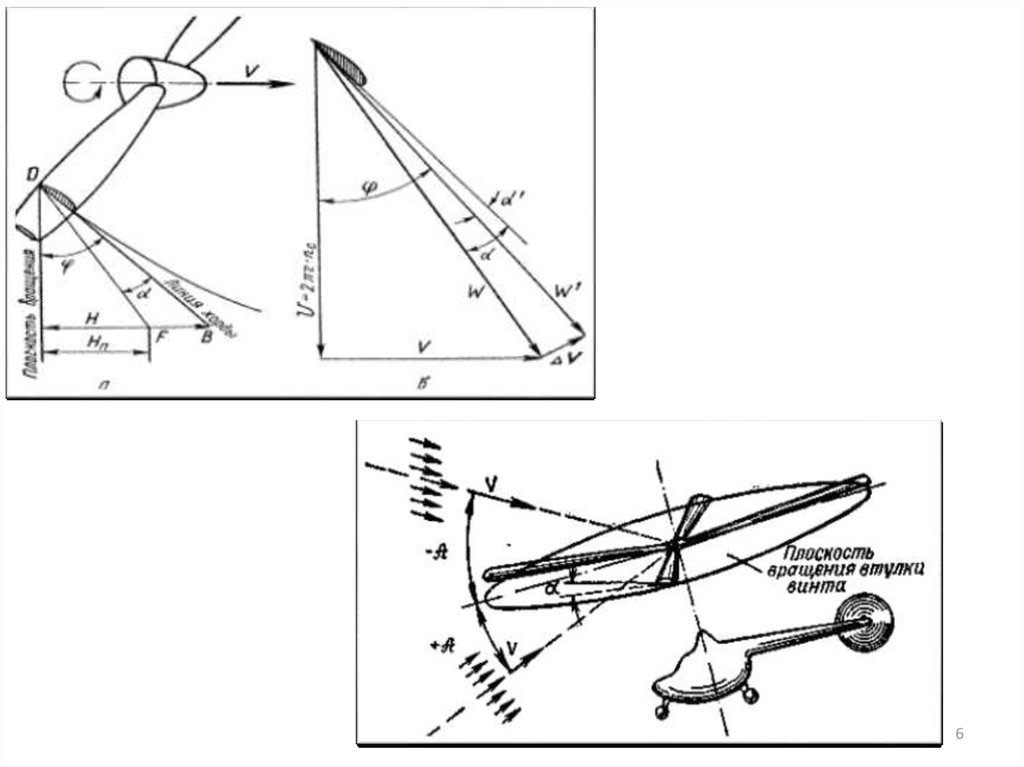

6.

6

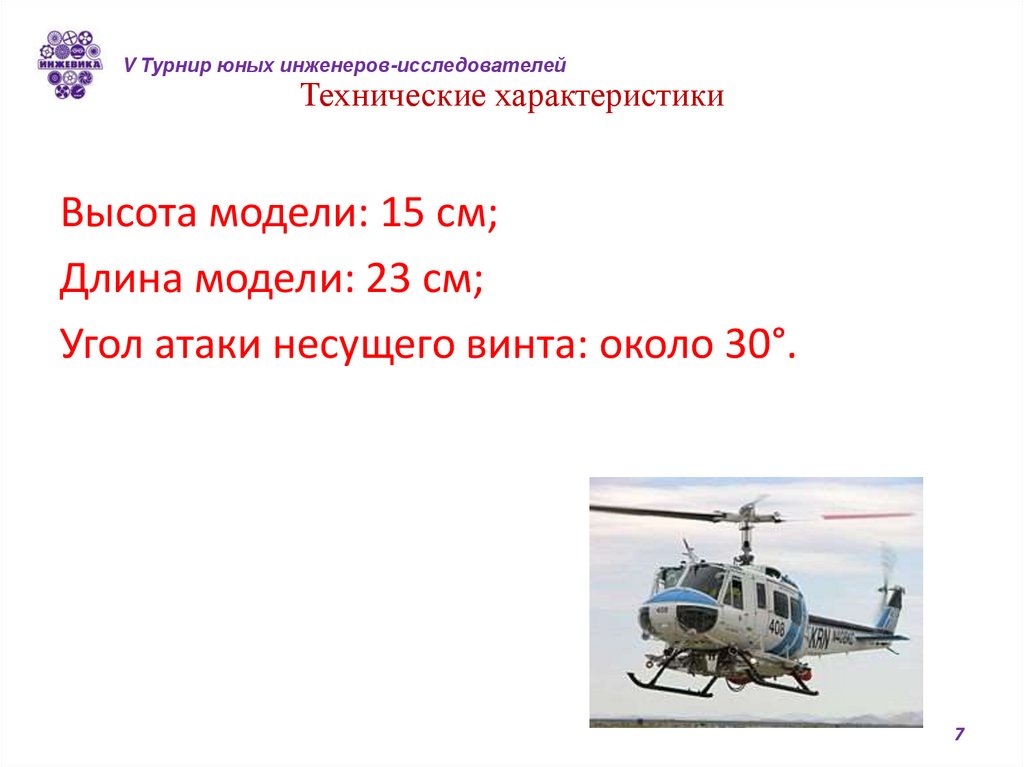

7. Технические характеристики

V Турнир юных инженеров-исследователей
Технические характеристики
Высота модели: 15 см;
Длина модели: 23 см;
Угол атаки несущего винта: около 30°.
7

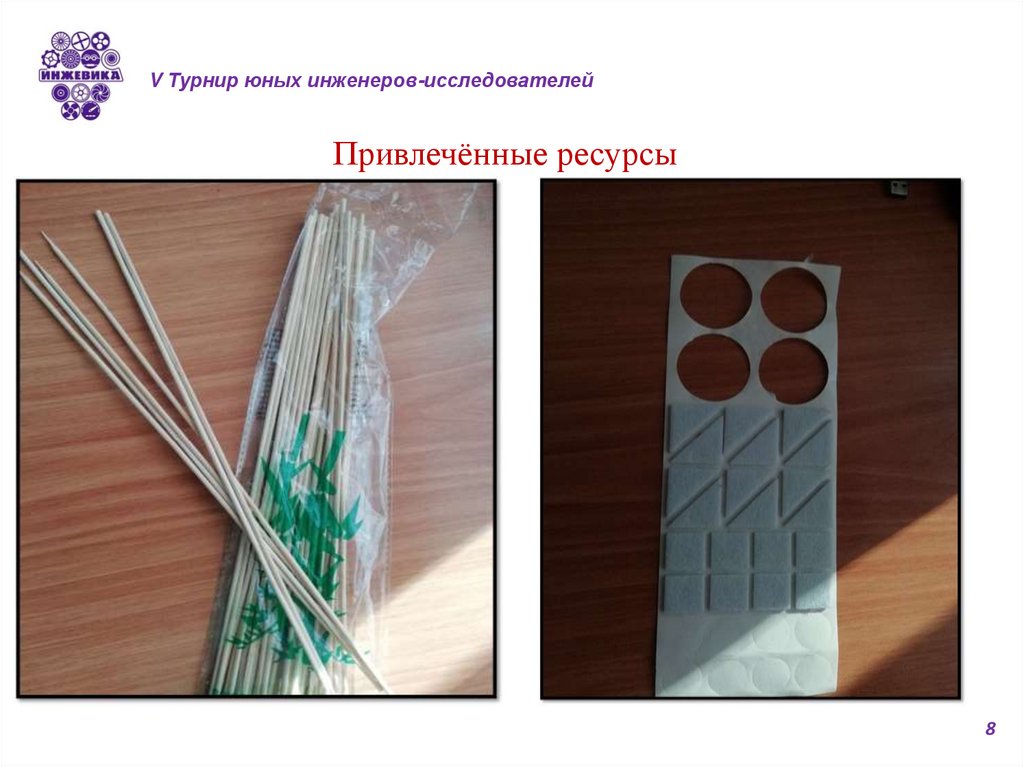

8. Привлечённые ресурсы

V Турнир юных инженеров-исследователей
Привлечённые ресурсы
8

9.

9

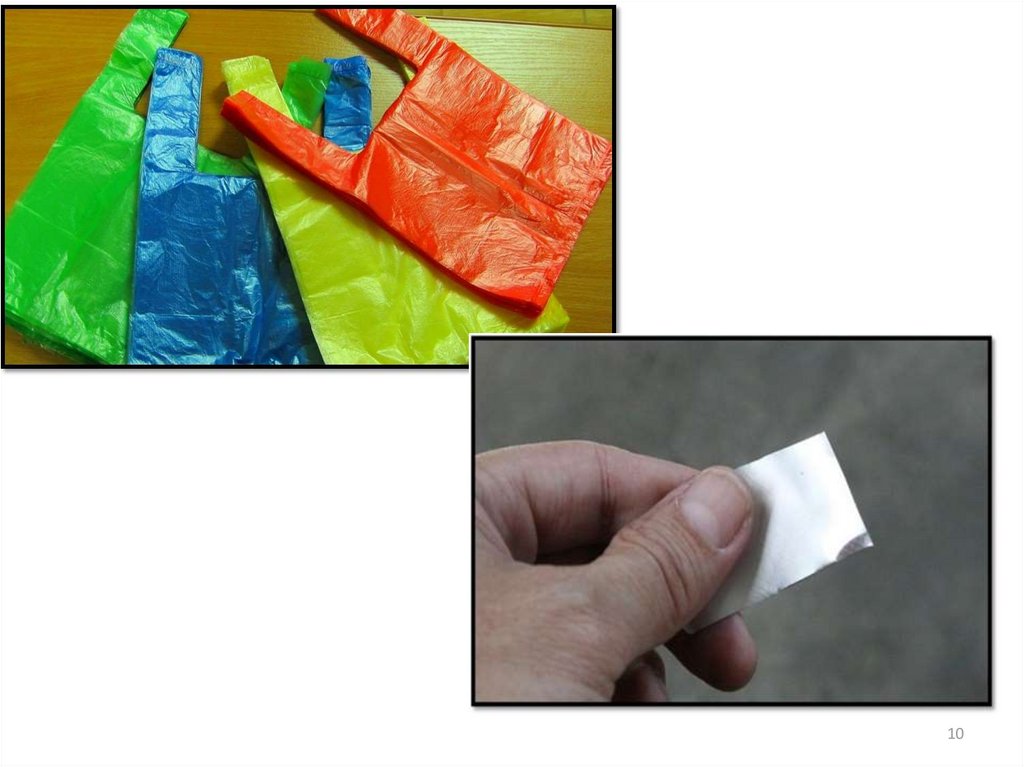

10.

10

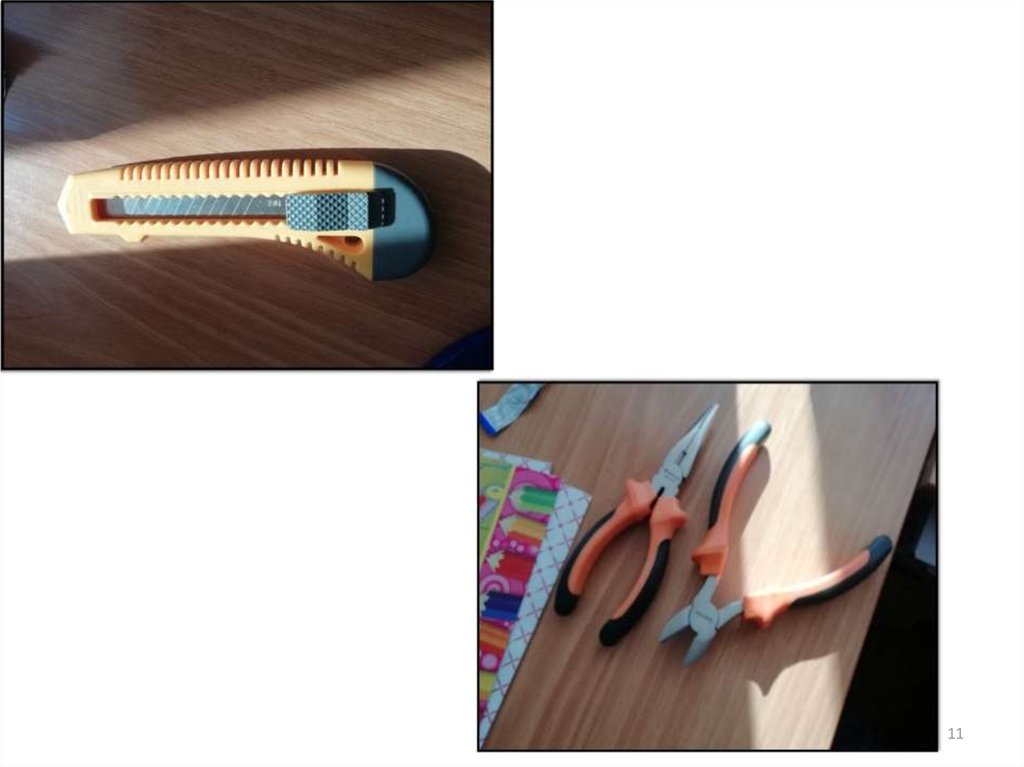

11.

11

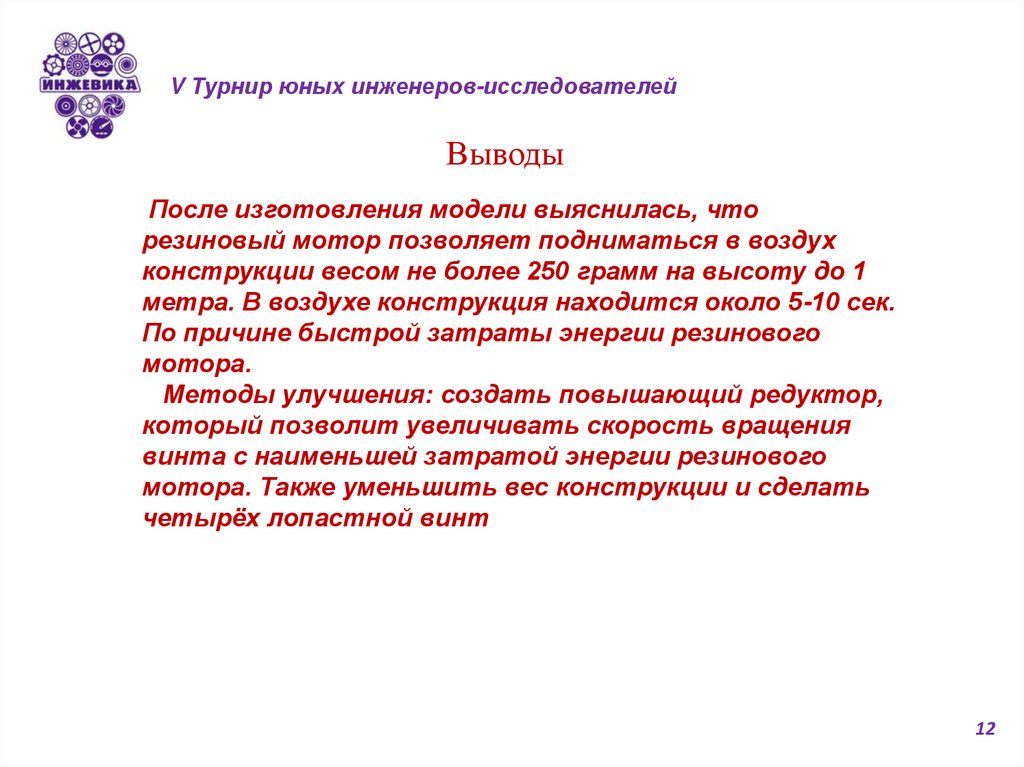

12. Выводы

V Турнир юных инженеров-исследователей
Выводы
После изготовления модели выяснилась, что
резиновый мотор позволяет подниматься в воздух
конструкции весом не более 250 грамм на высоту до 1
метра. В воздухе конструкция находится около 5-10 сек.
По причине быстрой затраты энергии резинового
мотора.
Методы улучшения: создать повышающий редуктор,
который позволит увеличивать скорость вращения
винта с наименьшей затратой энергии резинового
мотора. Также уменьшить вес конструкции и сделать
четырёх лопастной винт
12
