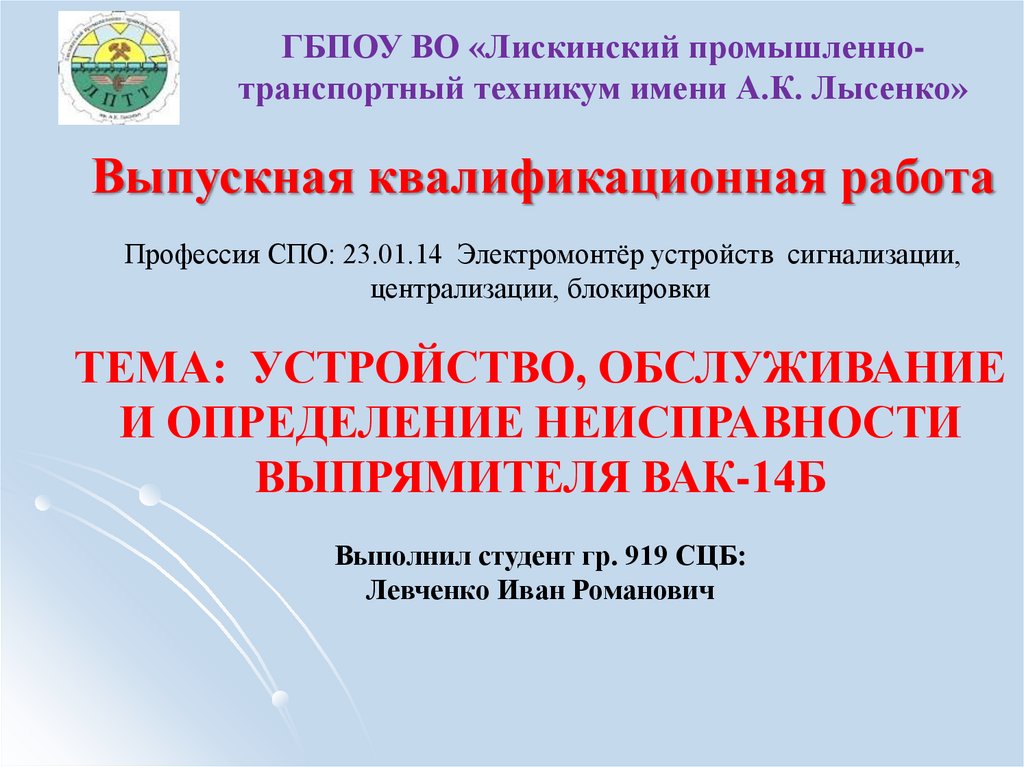

Устройство, обслуживание и определение неисправности выпрямителя ВАК-14б

1.

ГБПОУ ВО «Лискинский промышленнотранспортный техникум имени А.К. Лысенко»
Выпускная квалификационная работа
Профессия СПО: 23.01.14 Электромонтёр устройств сигнализации,
централизации, блокировки
ТЕМА: УСТРОЙСТВО, ОБСЛУЖИВАНИЕ
И ОПРЕДЕЛЕНИЕ НЕИСПРАВНОСТИ
ВЫПРЯМИТЕЛЯ ВАК-14Б
Выполнил студент гр. 919 СЦБ:
Левченко Иван Романович

2.

ГБПОУ ВО «Лискинский промышленнотранспортный техникум имени А.К. Лысенко»

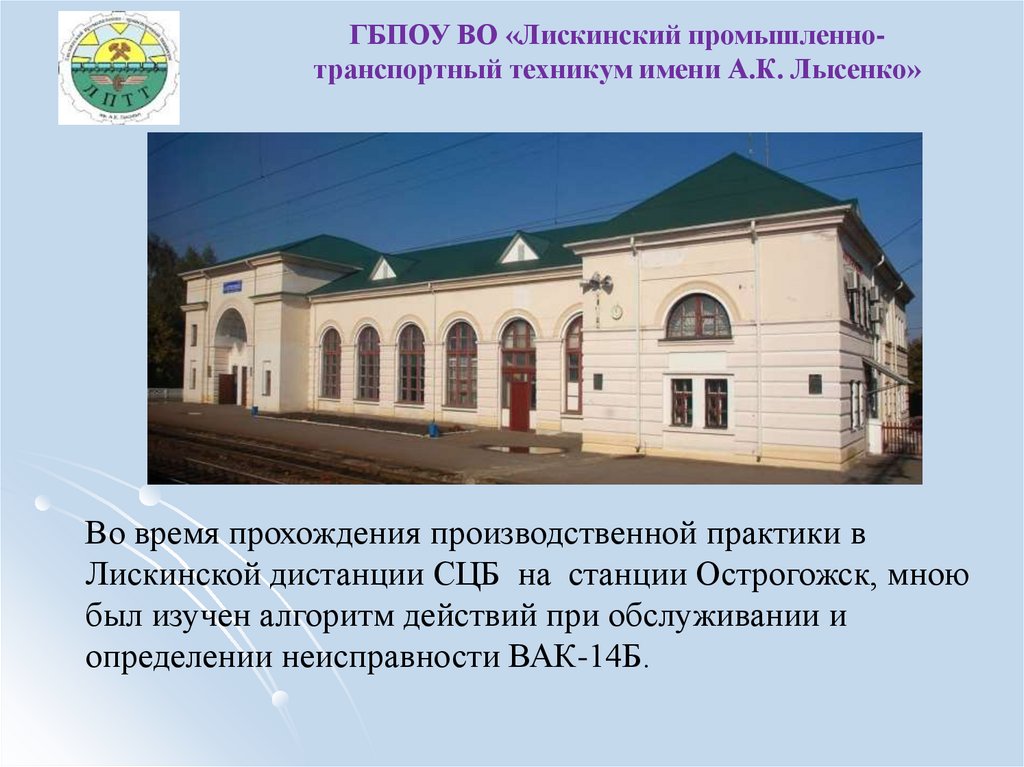

Во время прохождения производственной практики в
Лискинской дистанции СЦБ на станции Острогожск, мною
был изучен алгоритм действий при обслуживании и
определении неисправности ВАК-14Б.

3.

ГБПОУ ВО «Лискинский промышленно-транспортный
техникум имени А.К. Лысенко»

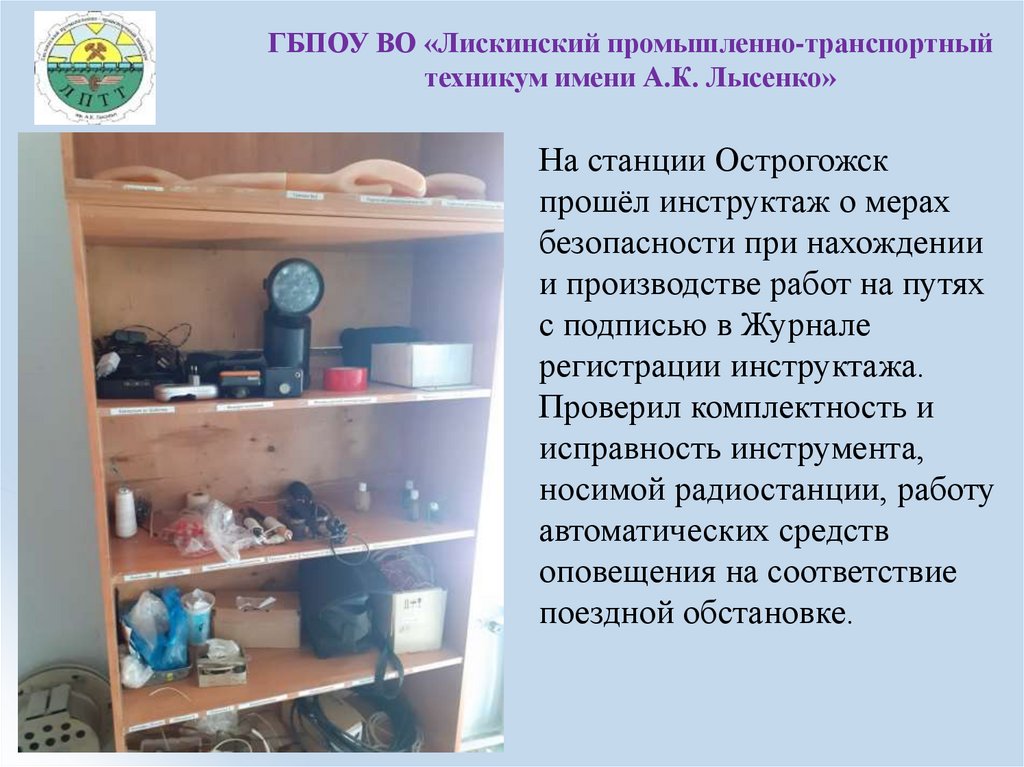

На станции Острогожск
прошёл инструктаж о мерах
безопасности при нахождении
и производстве работ на путях
с подписью в Журнале
регистрации инструктажа.
Проверил комплектность и
исправность инструмента,
носимой радиостанции, работу
автоматических средств
оповещения на соответствие
поездной обстановке.

4.

ГБПОУ ВО «Лискинский промышленнотранспортный техникум имени А.К. Лысенко»

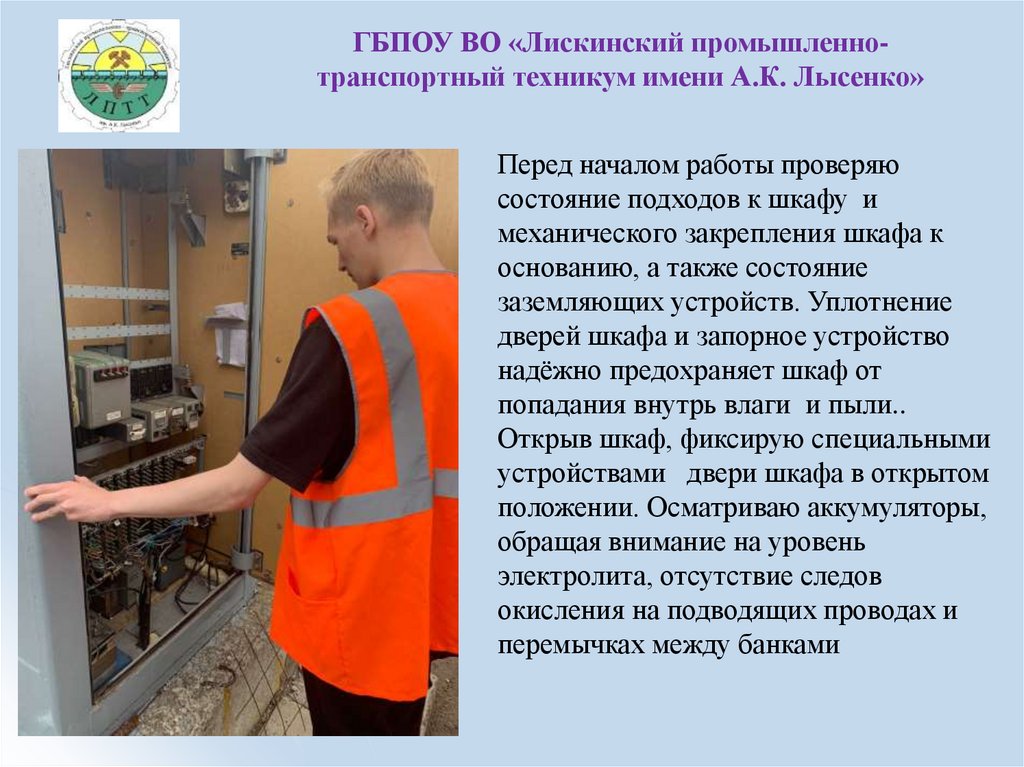

Перед началом работы проверяю
состояние подходов к шкафу и
механического закрепления шкафа к
основанию, а также состояние
заземляющих устройств. Уплотнение
дверей шкафа и запорное устройство
надёжно предохраняет шкаф от
попадания внутрь влаги и пыли..

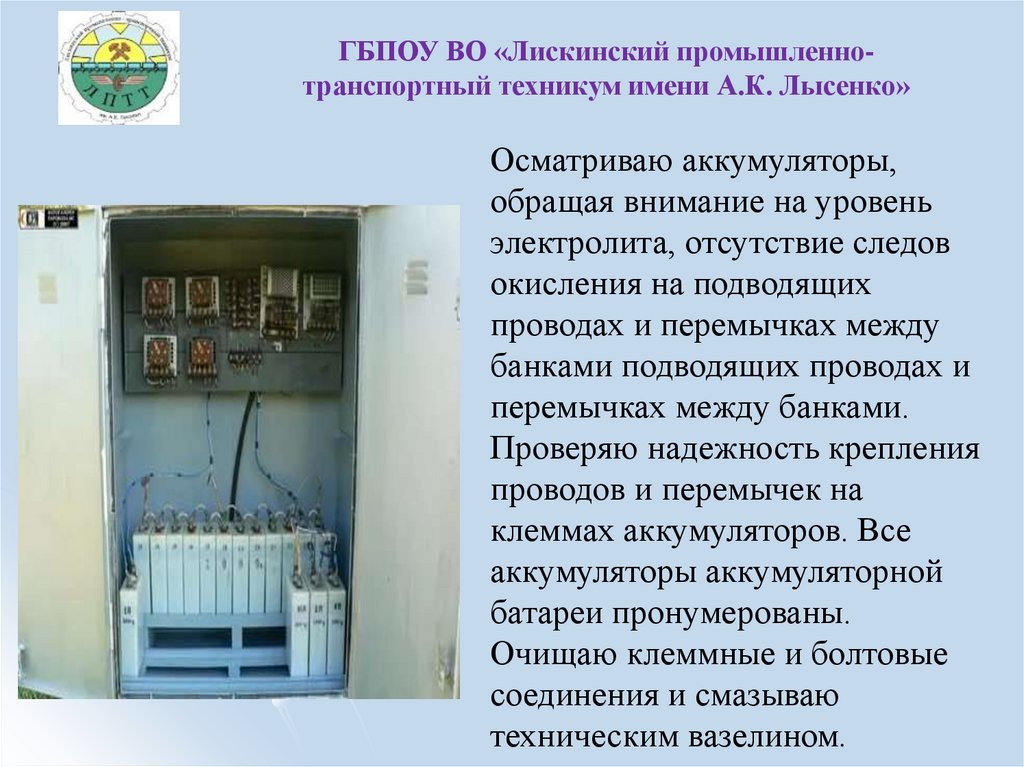

Открыв шкаф, фиксирую специальными
устройствами двери шкафа в открытом
положении. Осматриваю аккумуляторы,
обращая внимание на уровень
электролита, отсутствие следов
окисления на подводящих проводах и
перемычках между банками

5.

ГБПОУ ВО «Лискинский промышленнотранспортный техникум имени А.К. Лысенко»
Осматриваю аккумуляторы,
обращая внимание на уровень
электролита, отсутствие следов
окисления на подводящих
проводах и перемычках между
банками подводящих проводах и
перемычках между банками.
Проверяю надежность крепления
проводов и перемычек на
клеммах аккумуляторов. Все
аккумуляторы аккумуляторной
батареи пронумерованы.
Очищаю клеммные и болтовые
соединения и смазываю
техническим вазелином.

6.

ГБПОУ ВО «Лискинский промышленно-транспортный
техникум имени А.К. Лысенко»

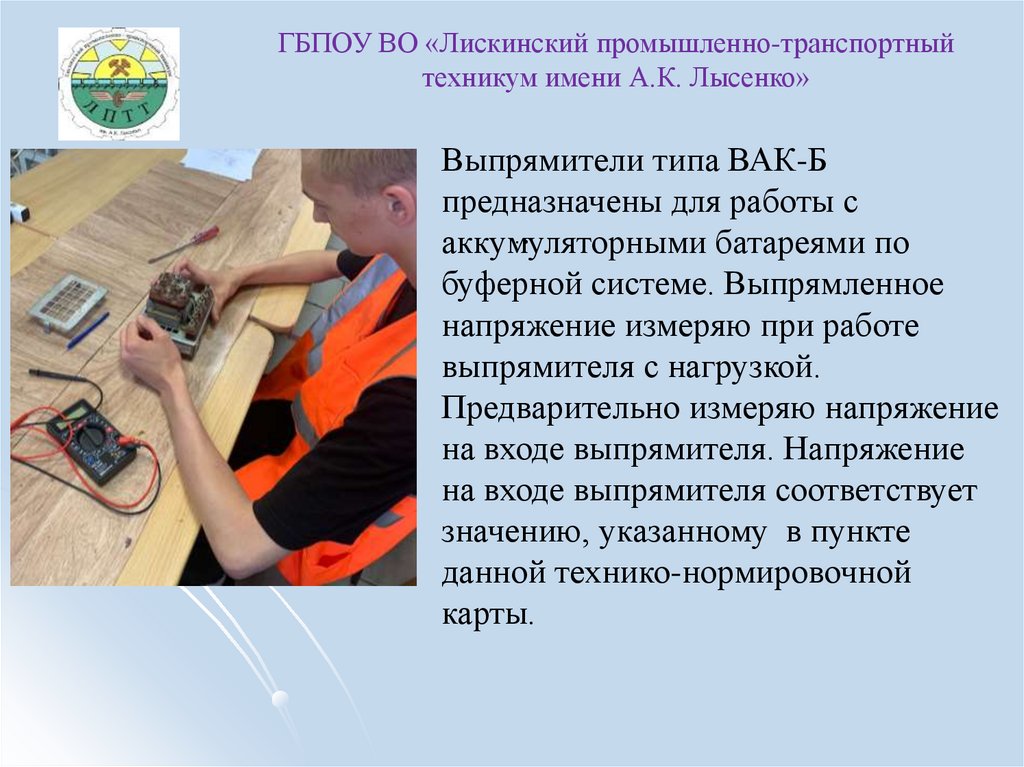

Выпрямители типа ВАК-Б
предназначены для работы с
..
аккумуляторными
батареями по
буферной системе. Выпрямленное
напряжение измеряю при работе
выпрямителя с нагрузкой.
Предварительно измеряю напряжение
на входе выпрямителя. Напряжение
на входе выпрямителя соответствует
значению, указанному в пункте
данной технико-нормировочной
карты.

7.

ГБПОУ ВО «Лискинский промышленно-транспортный
техникум имени А.К. Лысенко»

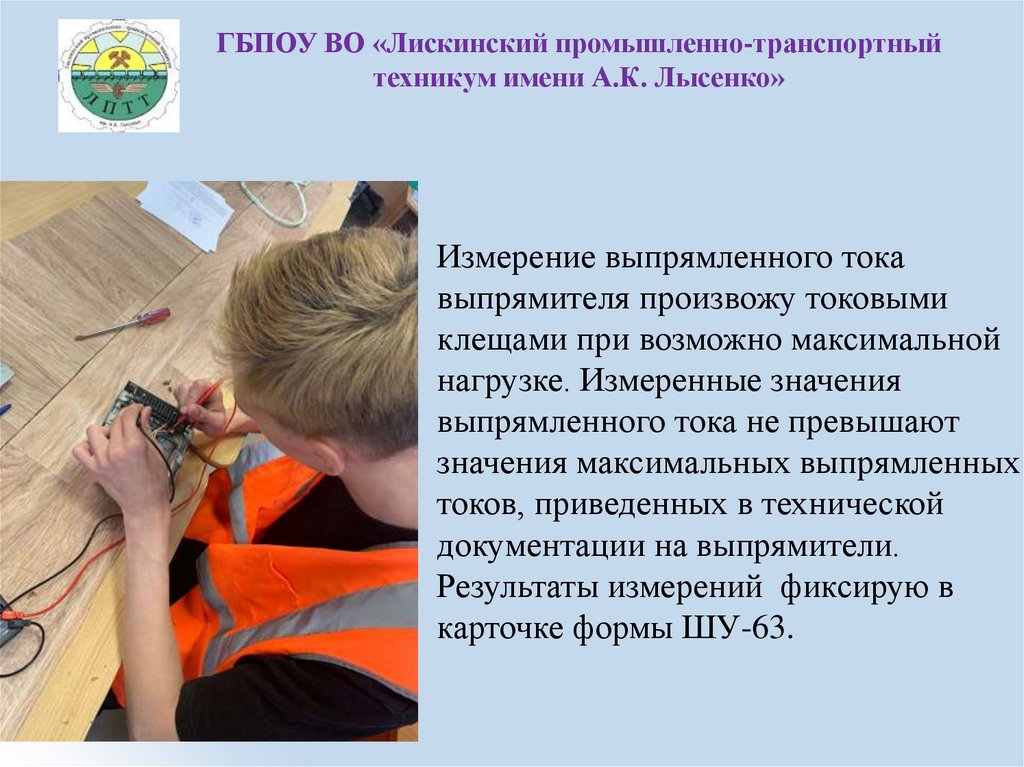

Измерение выпрямленного тока
выпрямителя произвожу токовыми
клещами при возможно максимальной
нагрузке. Измеренные значения
выпрямленного тока не превышают
значения максимальных выпрямленных
токов, приведенных в технической
документации на выпрямители.
Результаты измерений фиксирую в
карточке формы ШУ-63.

8.

ГБПОУ ВО «Лискинский промышленно-транспортный
техникум имени А.К. Лысенко»

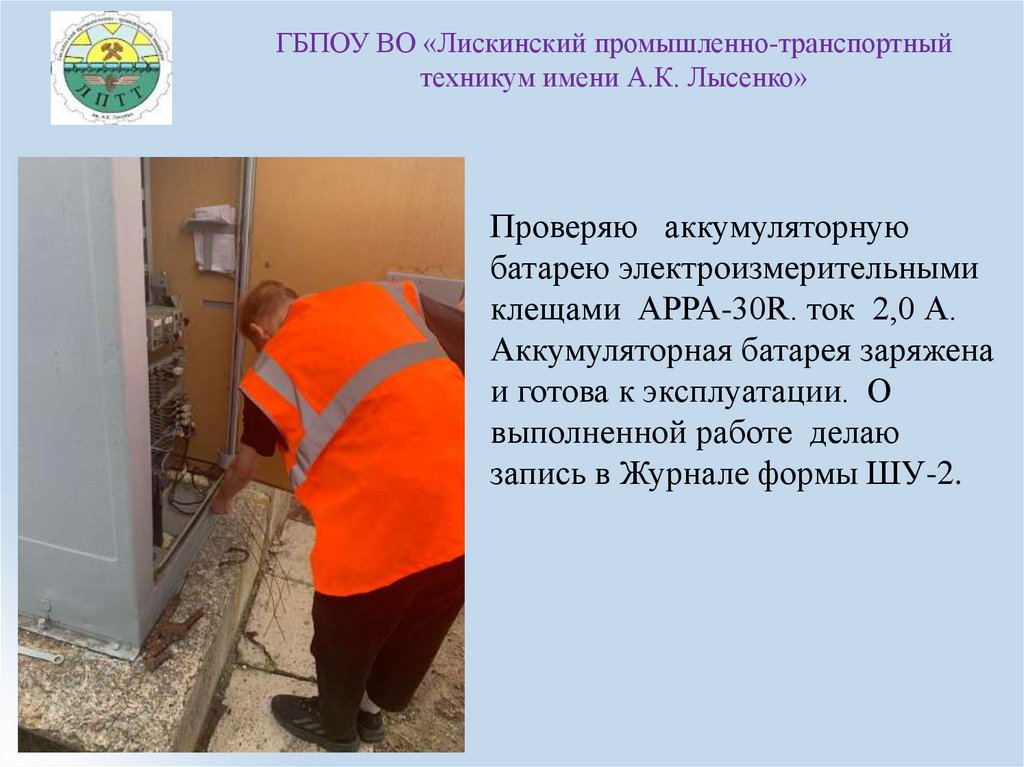

Проверяю аккумуляторную
батарею электроизмерительными
клещами АРРА-30R. ток 2,0 А.
Аккумуляторная батарея заряжена
и готова к эксплуатации. О
выполненной работе делаю
запись в Журнале формы ШУ-2.
