Построение аксонометрических проекций

1.

2.

Повторение пройденного материала:

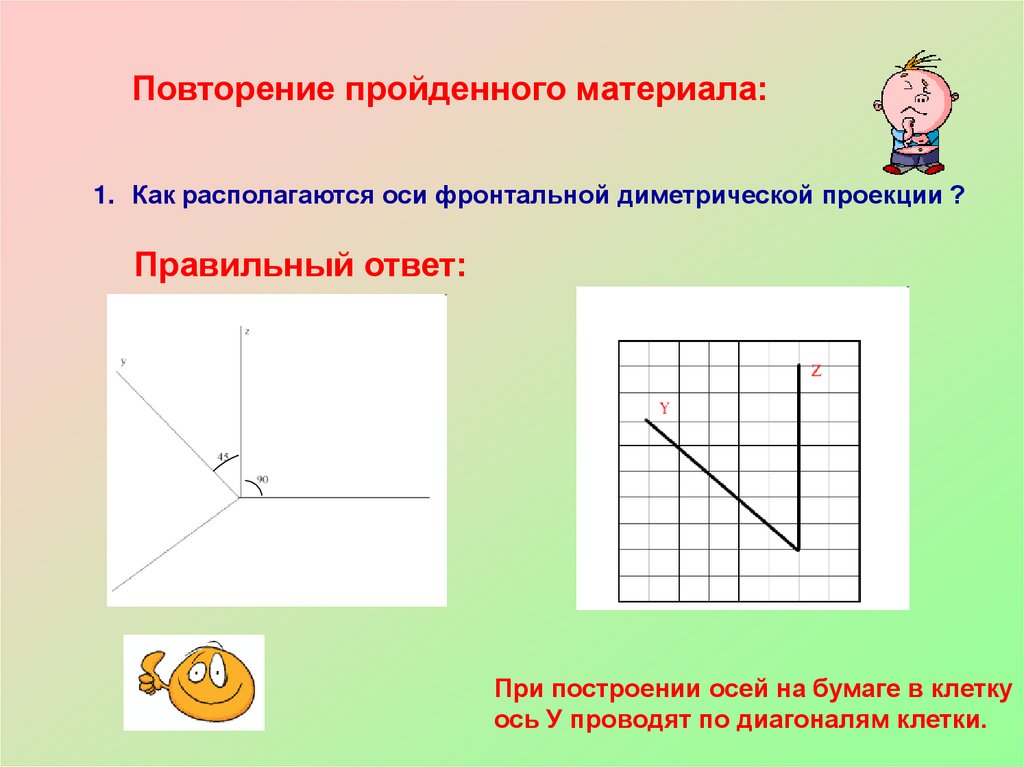

1. Как располагаются оси фронтальной диметрической проекции ?
Правильный ответ:
При построении осей на бумаге в клетку
ось У проводят по диагоналям клетки.

3.

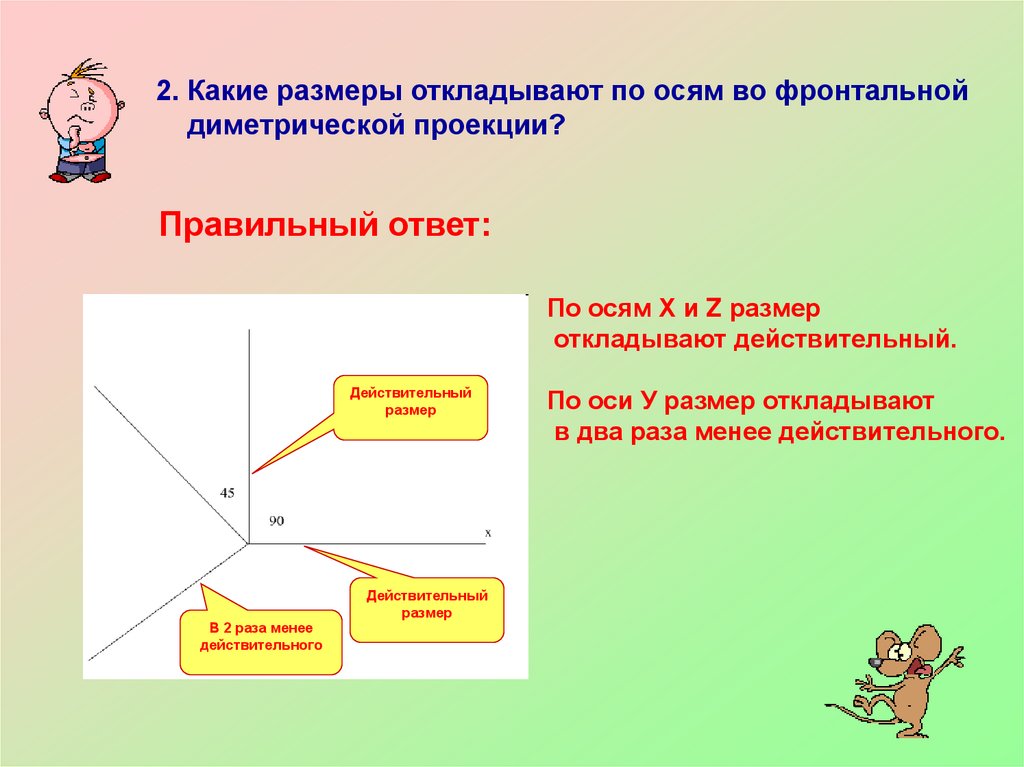

2. Какие размеры откладывают по осям во фронтальной
диметрической проекции?
Правильный ответ:
По осям Х и Z размер
откладывают действительный.
Действительный
размер
В 2 раза менее
действительного
Действительный
размер
По оси У размер откладывают
в два раза менее действительного.

4.

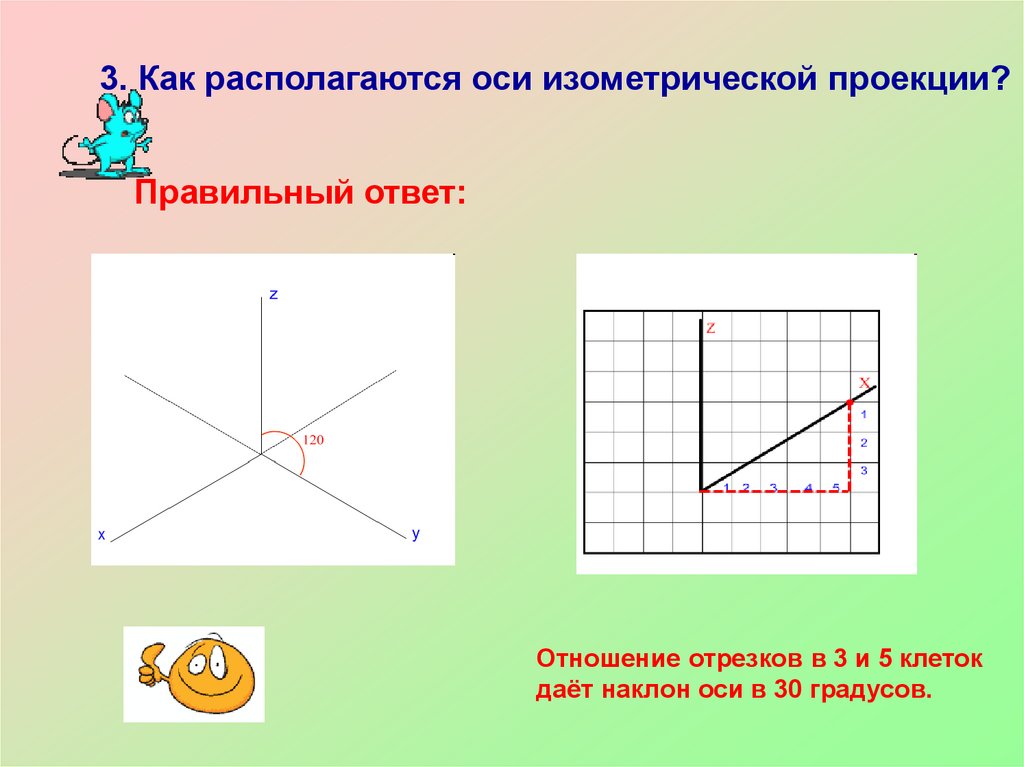

3. Как располагаются оси изометрической проекции?
Правильный ответ:
Отношение отрезков в 3 и 5 клеток
даёт наклон оси в 30 градусов.

5.

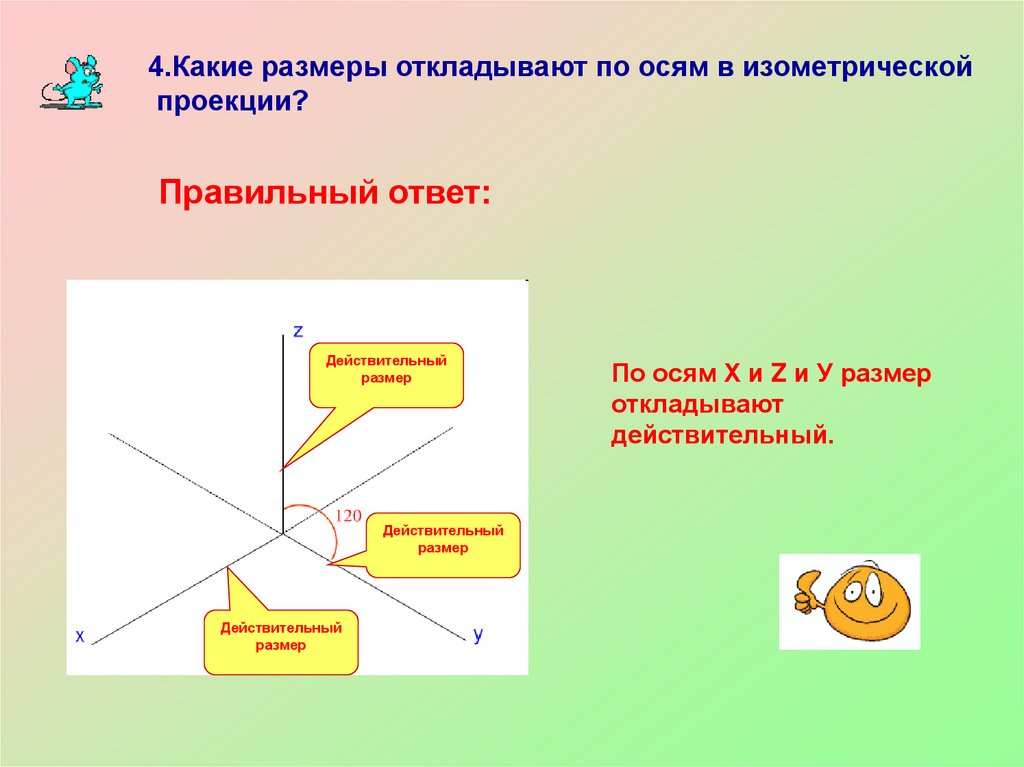

4.Какие размеры откладывают по осям в изометрической
проекции?
Правильный ответ:
Действительный
размер
Действительный
размер
Действительный
размер
По осям Х и Z и У размер
откладывают
действительный.

6.

Изложение нового материала.
1. Построение плоских фигур в аксонометрии.
построение квадрата;
построение треугольника;
2. Построение объёмной фигуры в аксонометрии.

7.

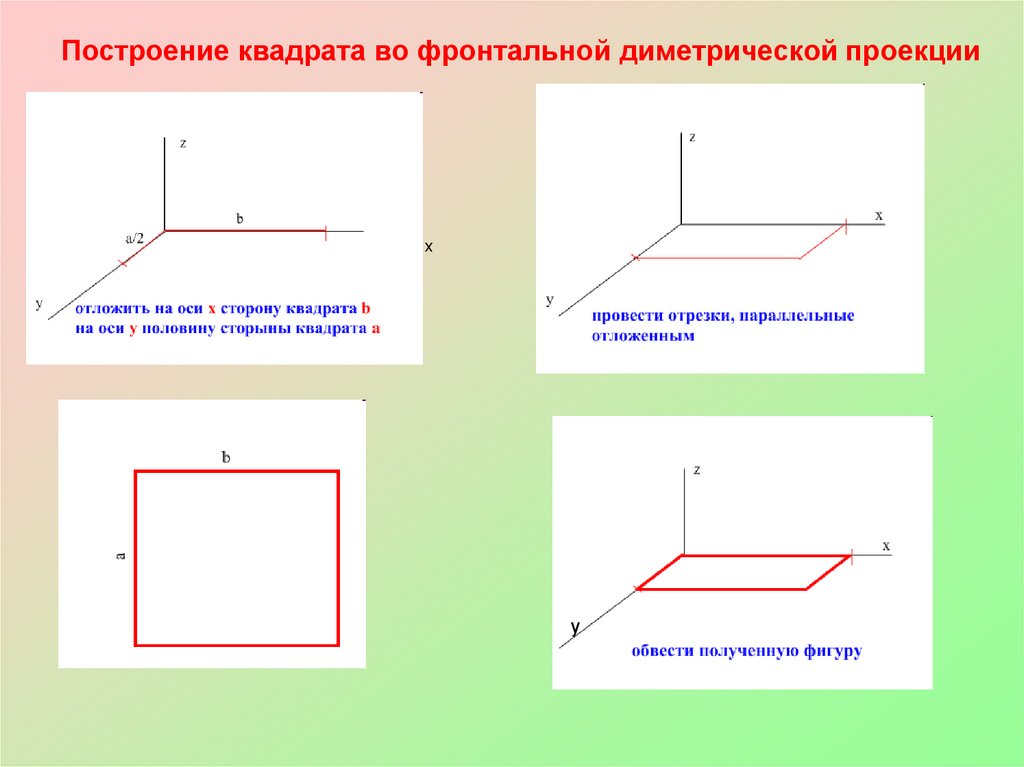

Построение квадрата во фронтальной диметрической проекции
х
у

8.

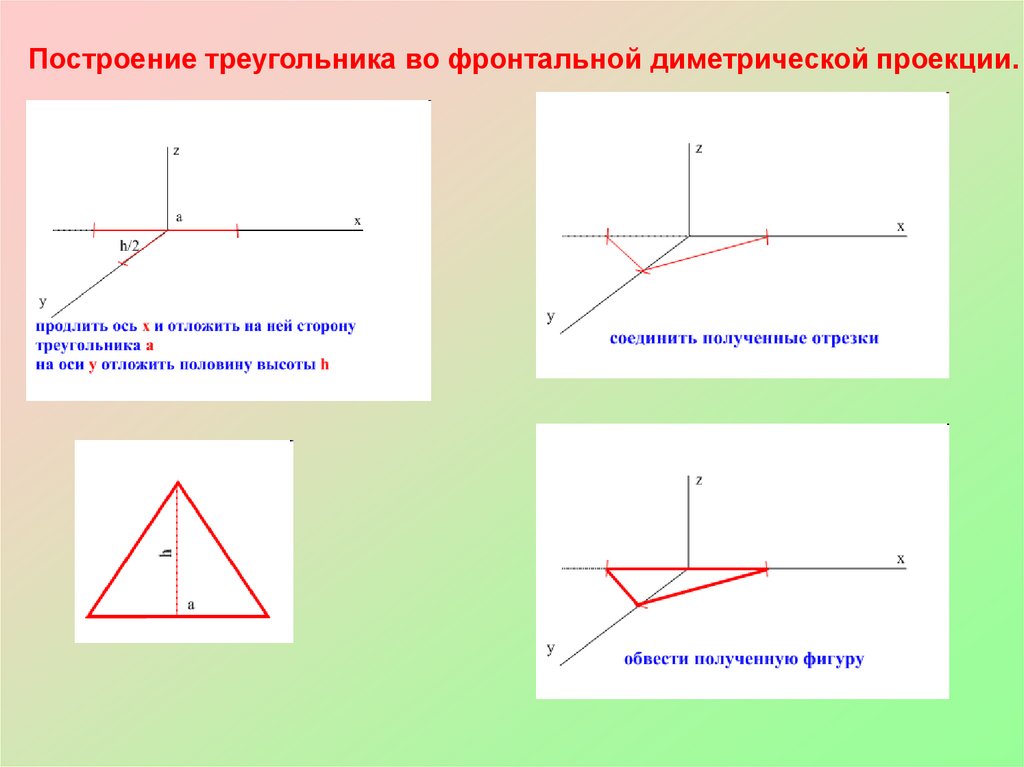

Построение треугольника во фронтальной диметрической проекции.

9.

Построение квадрата в изометрической проекции.

10.

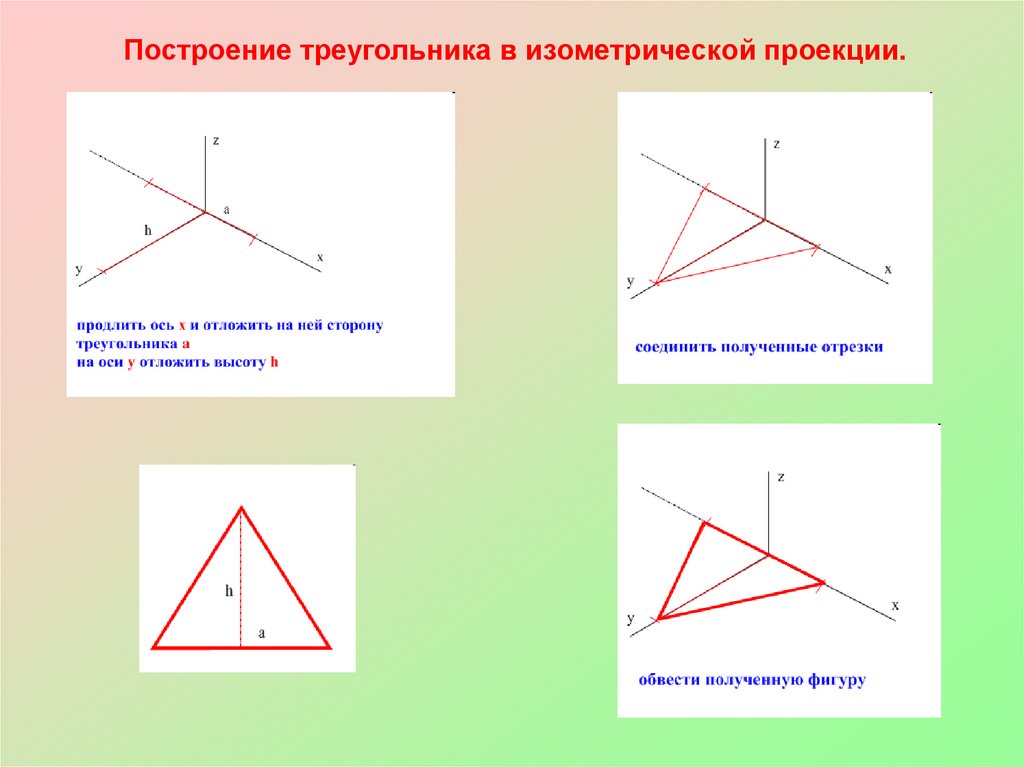

Построение треугольника в изометрической проекции.

11.

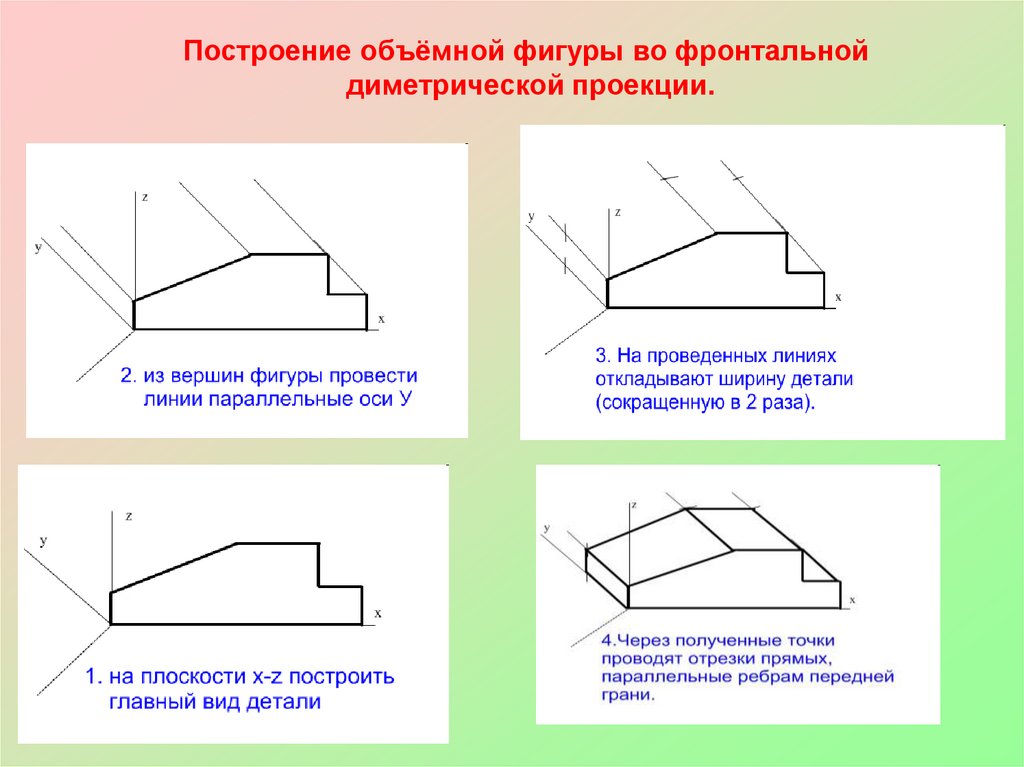

Построение объёмной фигуры во фронтальной
диметрической проекции.

12.

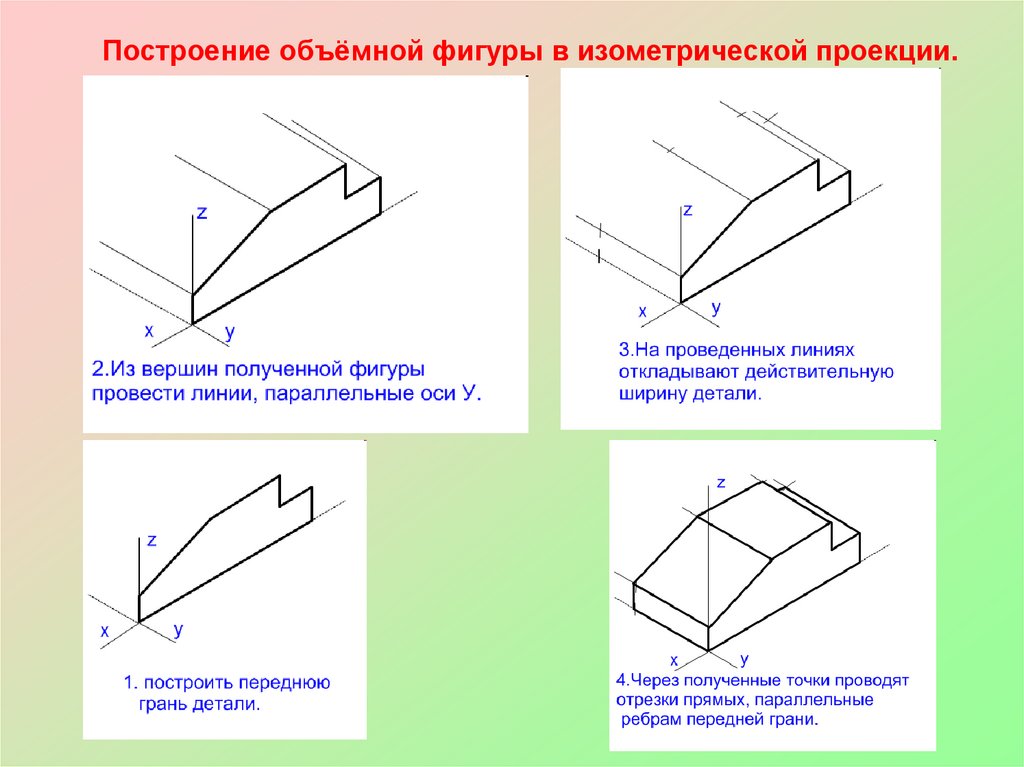

Построение объёмной фигуры в изометрической проекции.

13.

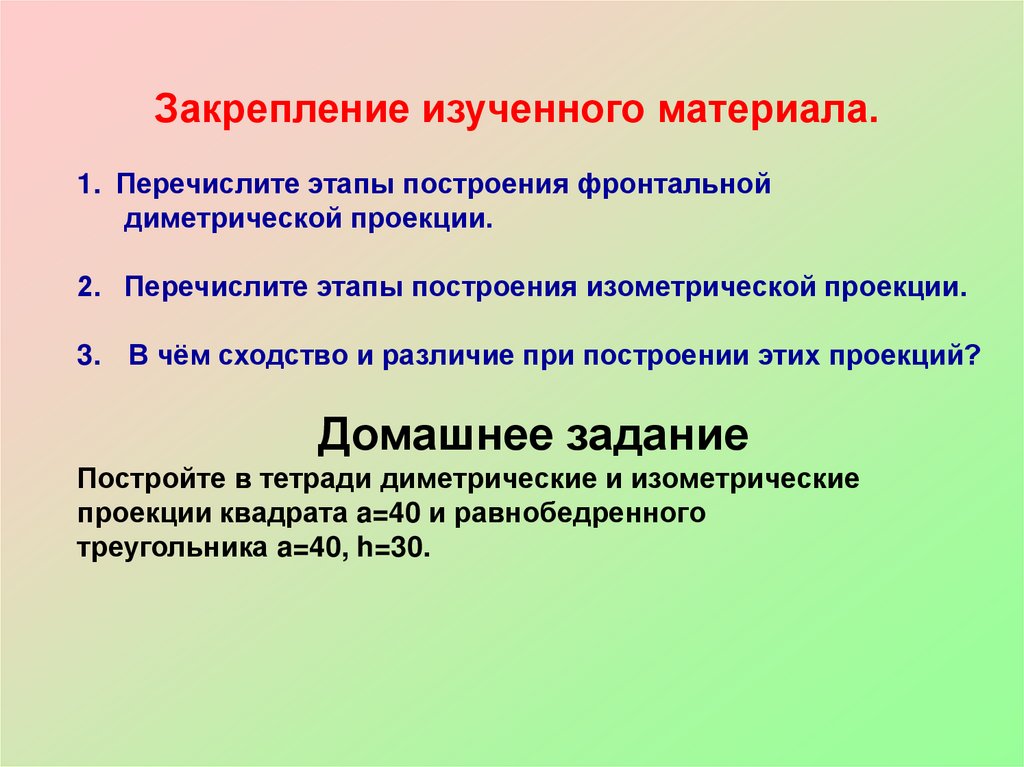

Закрепление изученного материала.
1. Перечислите этапы построения фронтальной
диметрической проекции.
2. Перечислите этапы построения изометрической проекции.
3. В чём сходство и различие при построении этих проекций?
Домашнее задание
Постройте в тетради диметрические и изометрические
проекции квадрата a=40 и равнобедренного
треугольника a=40, h=30.
