Функциональное моделирования процессов швейного производства

1. лк 4. Функциональное моделирования процессов швейного производства

План:
1 Концепция CALS. Современный подход к
моделированию процессов сложных систем.
2 Сущность методологии функционального
моделирования IDEF0
3 Функциональная модель процесса изготовления
швейного изделия
4 Понятие функционально-стоимостного анализа
моделируемых процессов.

2.

CALS
– Computer-Aided
Acquisition and Life Cycle
Support
Непрерывная поддержка
жизненного цикла
продукции

3. Нормативная база стандартов CALS-технологий

Швейная промышленность
Проектирование
изделий
Проектирование
процессов
Производство,
логистическая
поддержка,
взаимодействие с
поставщиками
Стандарты ISO 10303
серии STEP
Стандарты IDEF
Стандарты ISO
серии PLIB, MANDATE
Предназначены для
единообразного
описания объектов в
различных отраслях
деятельности
Предназначены для
функционального,
информационного,
динамического,
онтологического
моделирования
процессов жизненного
цикла
Стадия проектирования
объектов и процессов
швейной промышленности
Предназначены для
обмена данными об
объектах
производства,
технологии
изготовления,
характеристиках,
ограничениях с точки
зрения управления
производством
Эксплуатация и
техническое
обслуживание
Организация
электронной
коммерции
Стандарты SGML,
DSSSL, MPEG и т.д.
Стандарты EDIFACT

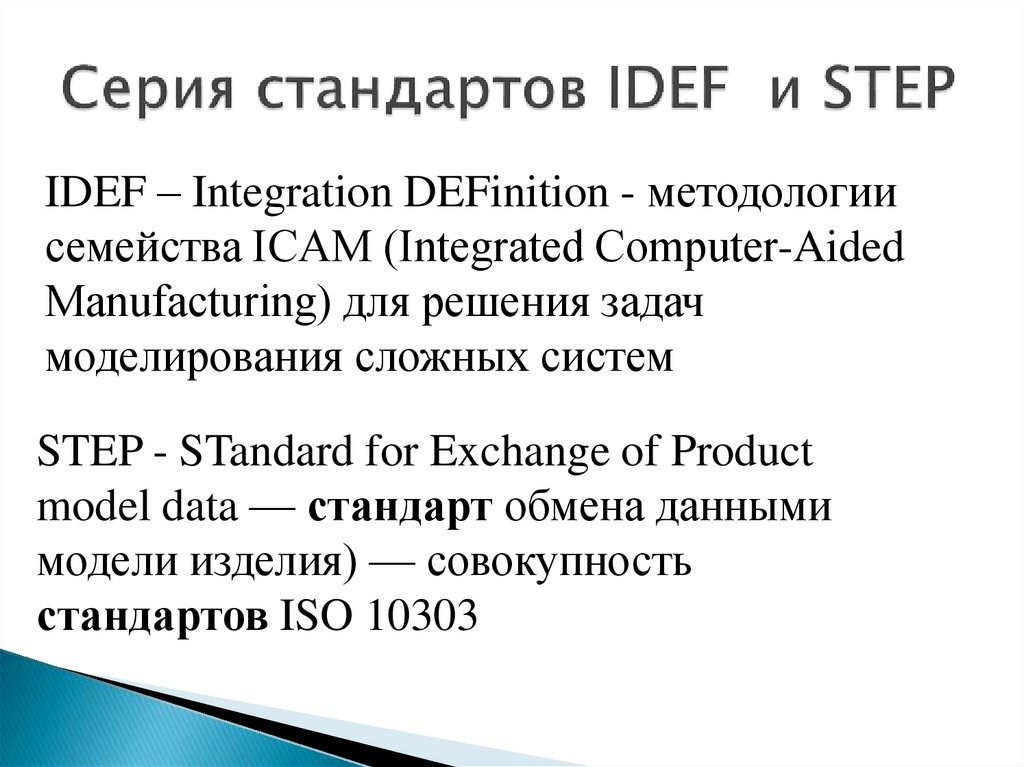

4. Серия стандартов IDEF и STEP

IDEF – Integration DEFinition - методологии
семейства ICAM (Integrated Computer-Aided
Manufacturing) для решения задач
моделирования сложных систем
STEP - STandard for Exchange of Product
model data — стандарт обмена данными
модели изделия) — совокупность
стандартов ISO 10303

5. Структура методологии моделирования процессов IDEF и моделирования объектов STEP

Стандарты
IDEF4
Стандарты
IDEF8
Функциональное
моделирование
Информационное
моделирование
Поведенческое
моделирование
объектноориентированный
анализ
проектирование
диалогов человека и
компьютера
Стандарт IDEF0
Стандарты
IDEF1х и IDEF1
Стандарты
IDEF2 и IDEF3
Стандарты
IDEF5
Стандарты
IDEF9
онтологическая
систематизация
анализ и учет внешних
ограничений
Инфологическое
проектирование баз
данных
основано на методологии имитационного
моделирования, позволяет получить сведения о том, как будет функционировать
проектируемая система на всех этапах
Стандарты
IDEF6
Стандарты
IDEF14
сохранение
рационального опыта
проектирования
моделирование
вычислительных
сетей
Описание совокупности выполняемых
функций, характеризующих построение
системы - состав и
взаимосвязь подсистем
стандартные CASE-модели (Computer Aided System Engineering)
Использование информационных технологий и программных средств поддержки системного проектирования
ЦЕЛЬ: моделирование объектов и процессов для
формирования ИНТЕГРИРОВАННОЙ
ИНФОРМАЦИОННОЙ СИСТЕМЫ (ИИС)
МОДЕЛИРОВАНИЕ ОБЪЕКТОВ
на стадии проектирования
Информационное
моделирование
ОБЪЕКТОВ
Стандарт ISO 10303
серии STEP
МОДЕЛИРОВАНИЕ ПРОЦЕССОВ
на стадии проектирования
МОДЕЛИРОВАНИЕ ПРОЦЕССОВ
на стадии проектирования
Методологии IDEF-моделирования

6. Функциональное моделирование

моделирование функций объекта путем
создания описательной графической
модели, представляющей собой
структурированное изображение функций
производственной системы или среды,
информации и объектов, связывающих эти
функции

7.

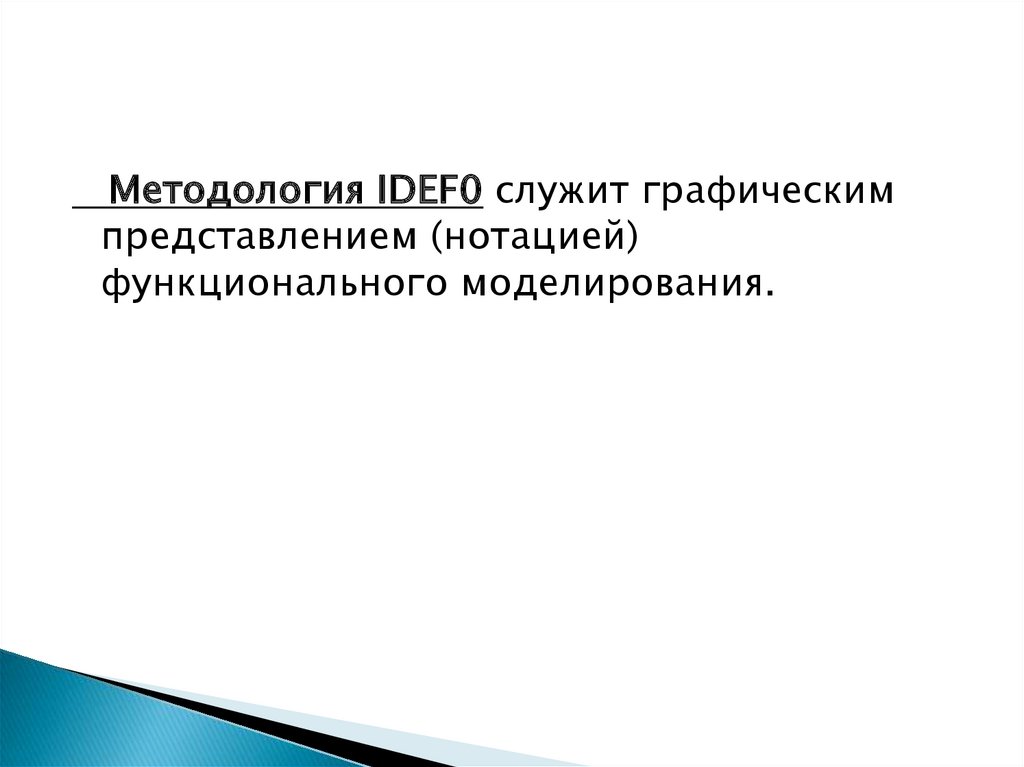

Методология IDEF0 служит графическим
представлением (нотацией)
функционального моделирования.

8.

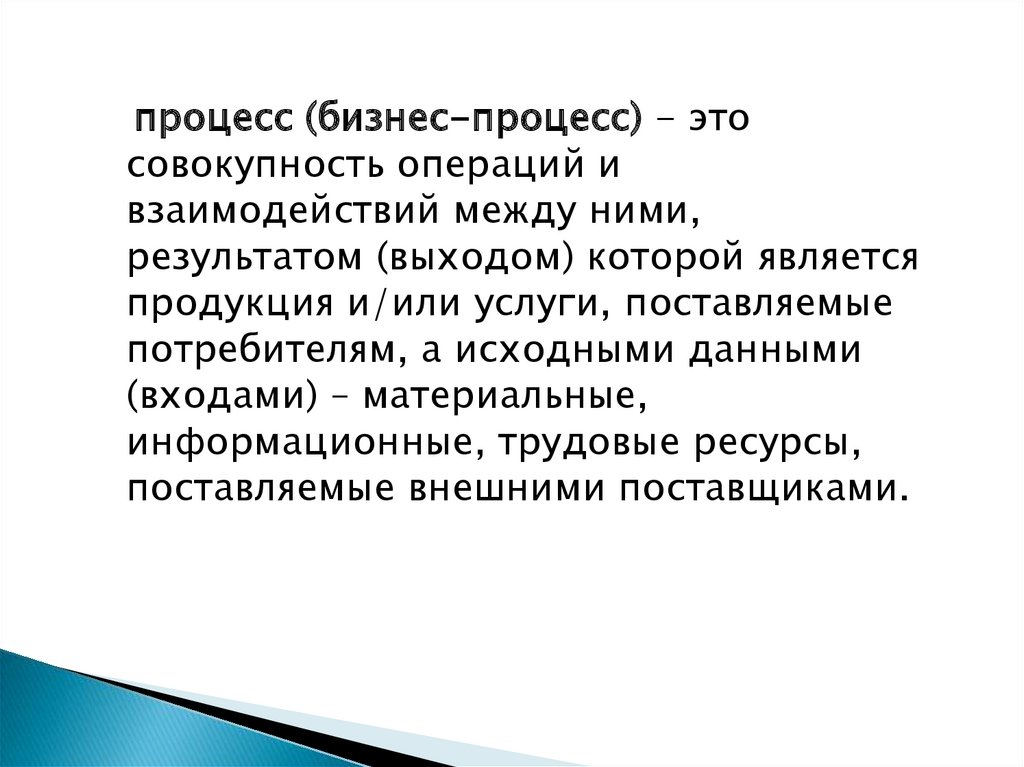

процесс (бизнес-процесс) - это
совокупность операций и
взаимодействий между ними,
результатом (выходом) которой является
продукция и/или услуги, поставляемые
потребителям, а исходными данными
(входами) – материальные,
информационные, трудовые ресурсы,
поставляемые внешними поставщиками.

9. Функциональный блок

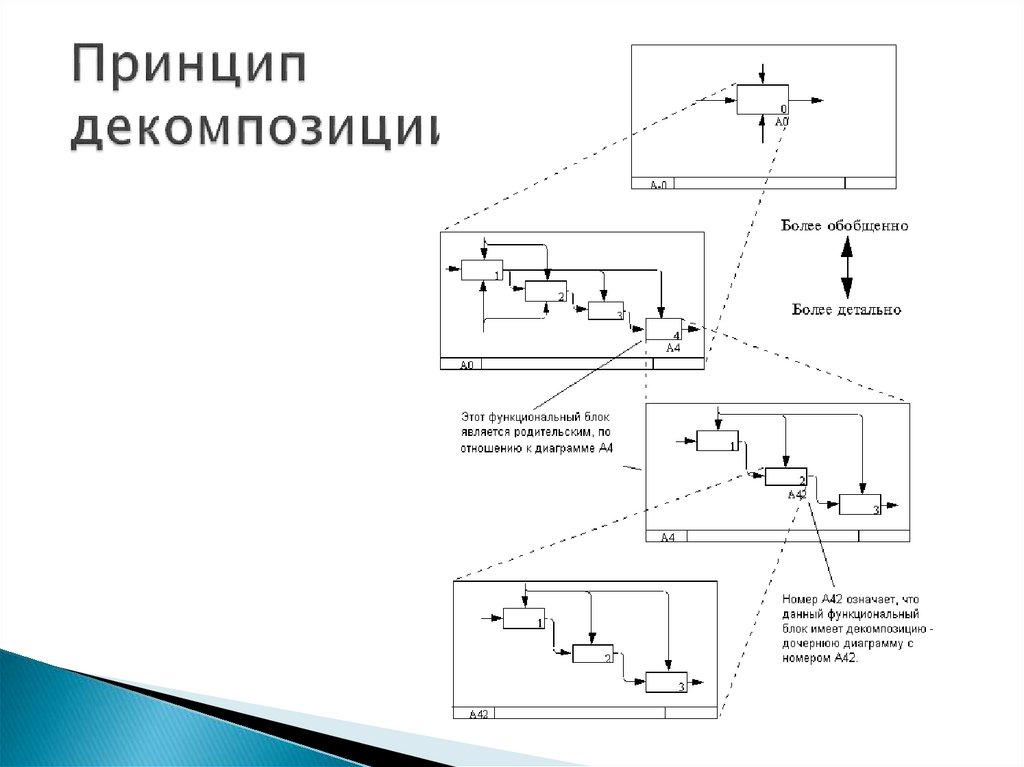

10. Принцип декомпозиции

11. Первый этап:

Определить
цель
моделирования;
Определить
точку зрения на
моделируемый процесс;
Определить
источники
информации

12. Второй этап:

Сформулировать основную функцию
процесса
Определить входы и выходы, механизмы и
управляющие воздействия

13. Для проектируемой ФМ

Цель: определить этапы процессов,
протекающих на швейном предприятии
Точка зрения: проектировщика
Источники информации: учебная
литература, реальный процесс
протекающий на предприятии

14. Для проектируемой ФМ

Функция моделируемого процесса:
изготавливать швейные изделия
Входы: материалы
Выходы: готовые изделия
Механизмы: персонал, средства труда
Управляющие воздействия: заказы,
направления моды, нормативные и
справочные документы

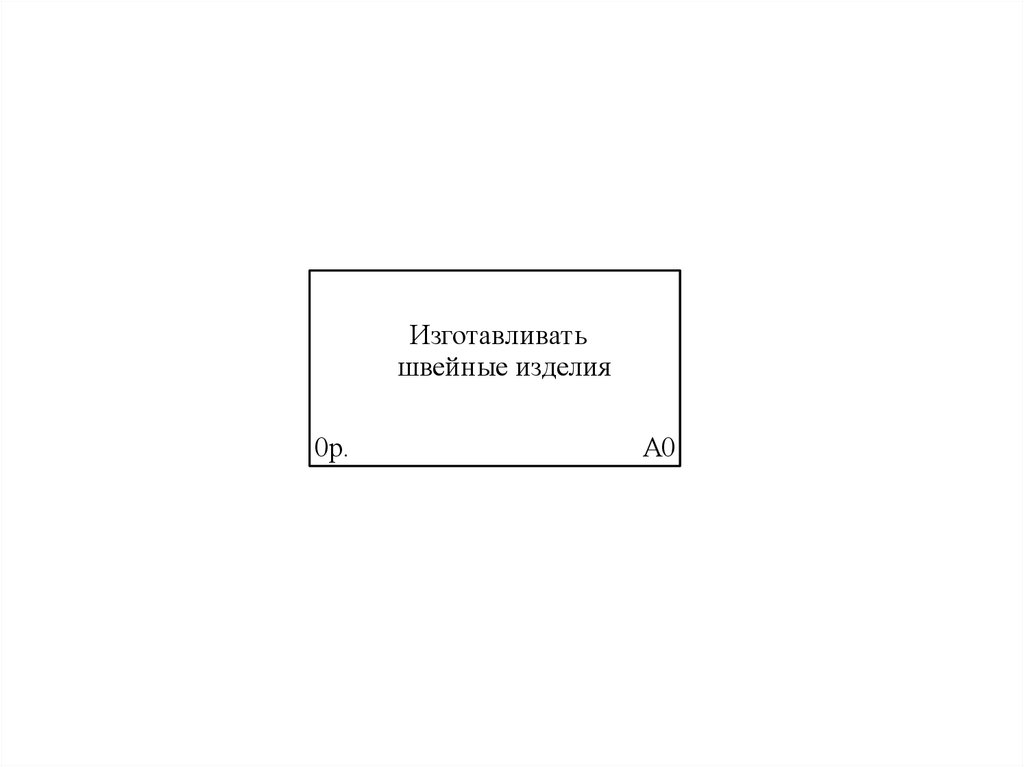

15. Шаг 1

Изготавливать
швейные изделия
0р.
A0

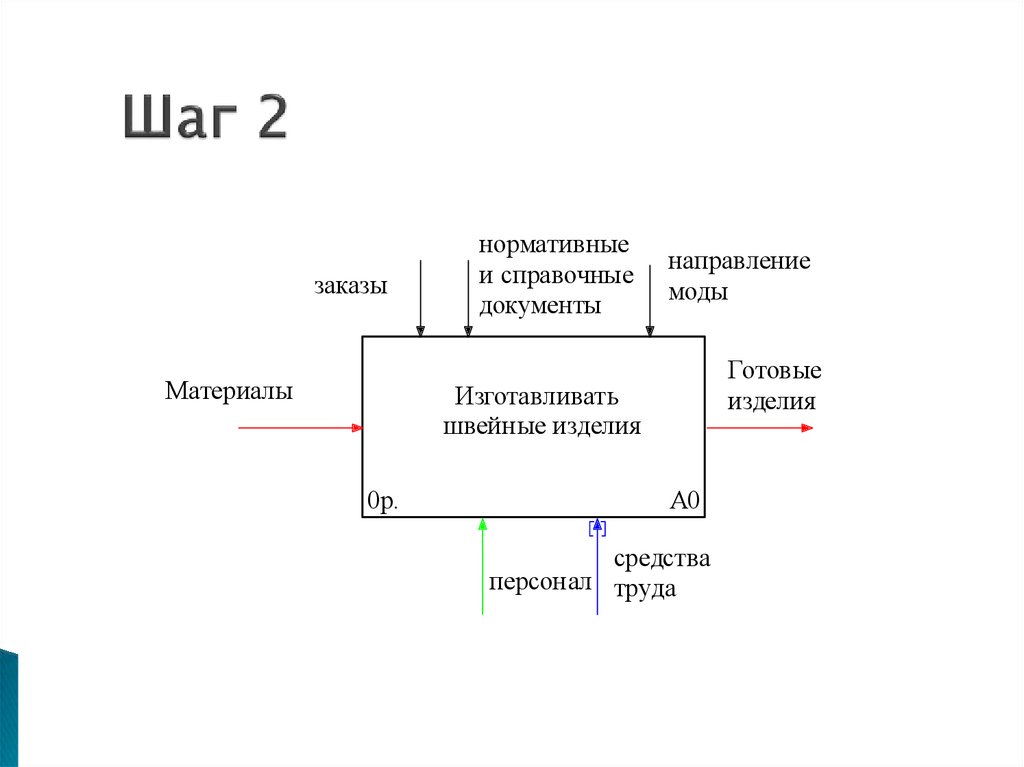

16. Шаг 2

заказы
Материалы
нормативные
и справочные
документы
направление
моды
Готовые
изделия
Изготавливать
швейные изделия
0р.
A0
средства
персонал труда

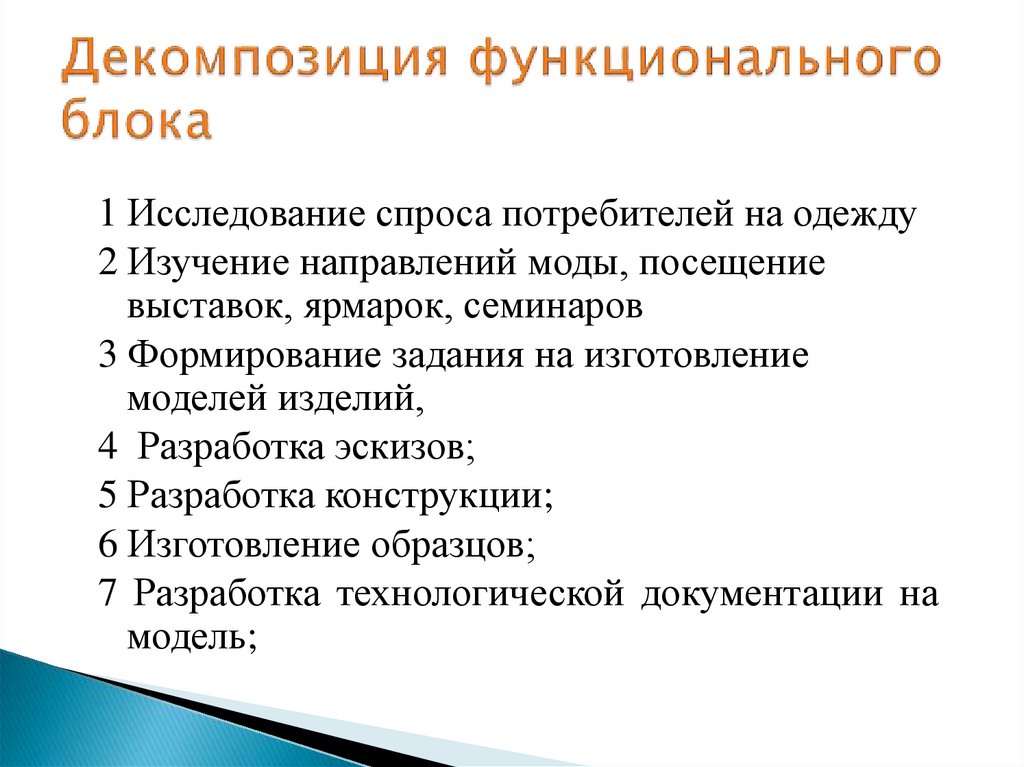

17. Декомпозиция функционального блока

1 Исследование спроса потребителей на одежду
2 Изучение направлений моды, посещение
выставок, ярмарок, семинаров
3 Формирование задания на изготовление
моделей изделий,
4 Разработка эскизов;
5 Разработка конструкции;
6 Изготовление образцов;
7 Разработка технологической документации на
модель;

18.

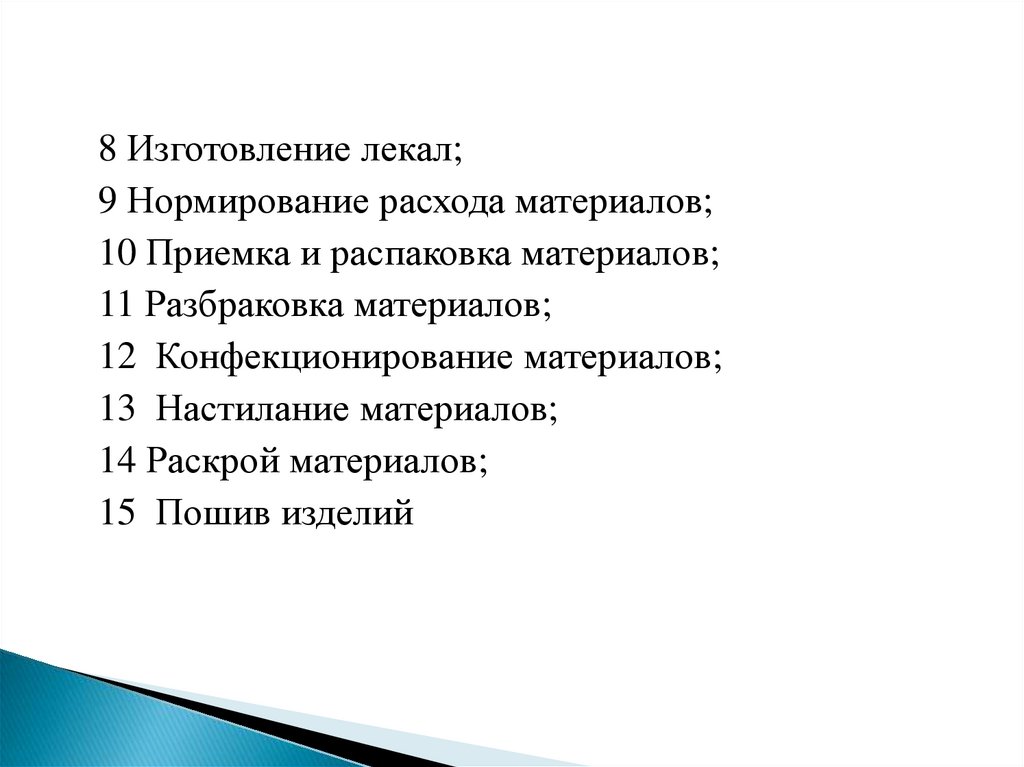

8 Изготовление лекал;
9 Нормирование расхода материалов;
10 Приемка и распаковка материалов;
11 Разбраковка материалов;
12 Конфекционирование материалов;
13 Настилание материалов;
14 Раскрой материалов;
15 Пошив изделий

19. УСЛОВИЕ

Количество ФБ на одной
диаграмме должно
составлять
3-7

20. ФБ А1

1 Исследование спроса потребителей
на одежду
2 Изучение направлений моды, посещение
выставок, ярмарок, семинаров
3 Формирование задания на изготовление моделей
изделий,

21. ФБ А2

4 Разработка эскизов;
5 Разработка конструкции;
6 Изготовление образцов;
7 Разработка технологической документации
на модель;
8 Изготовление лекал;
9 Нормирование расхода материалов;

22. ФБ А3

10 Приемка и распаковка материалов;
11 Разбраковка материалов;
12 Конфекционирование материалов;
13 Настилание материалов;
14 Раскрой материалов;

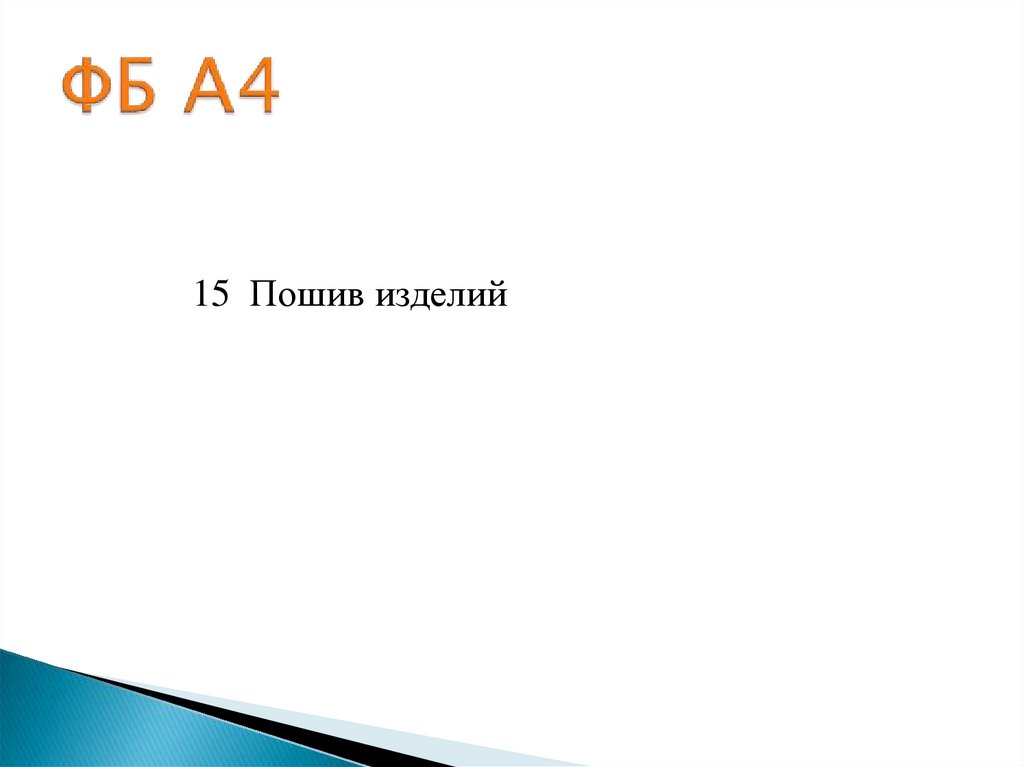

23. ФБ А4

15 Пошив изделий

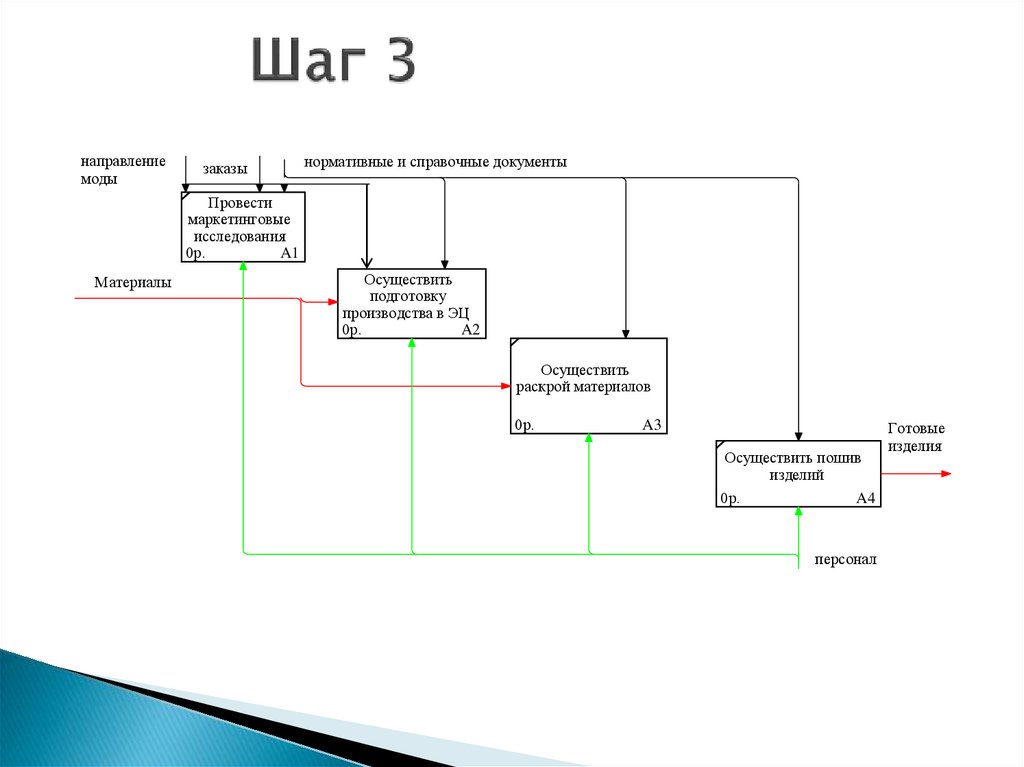

24. Шаг 3

направление
моды
заказы
нормативные и справочные документы
Провести
маркетинговые
исследования
0р.
A1
Материалы
Осуществить
подготовку
производства в ЭЦ
0р.
A2
Осуществить
раскрой материалов
0р.
A3
Осуществить пошив
изделий
0р.
A4
персонал
Готовые
изделия

25. Шаг 4

направление
моды
Сведения о
спросе
Материалы
заказы
Провести
маркетинговые
исследования
0р.
A1
нормативные и справочные документы
Задание на
проектирование
Осуществить
подготовку
производства в ЭЦ
0р.
A2
Комплект
конструкторскотехнологической
документации
Осуществить
раскрой материалов
0р.
A3
Готовые
изделия
Осуществить пошив
изделий
Комплекты
деталей кроя
0р.
A4
персонал

26. Шаг 5

Сведения об Задание на
Методика
ассортименте проектирование конструирования
нормативные и
Разработка
справочные документы
эскизов
эскизы
0р. A21
Разработка МК
конструкции
Художник- модельер
0р.
A22
МатериалыИзготовление
Образец
образцов
0р.
A23
Конструктор
Разработка
техническое
технической
описание
документации
на модель
лекала
0р.
A24 Изготовление
Лаборантлекал
портной
0р.
A25
Технолог
Нормирование
расхода
материалов
Конструктор
0р.
A26
персонал
Лекальщик
Технолог
Комплект
конструкторскотехнологической
документации

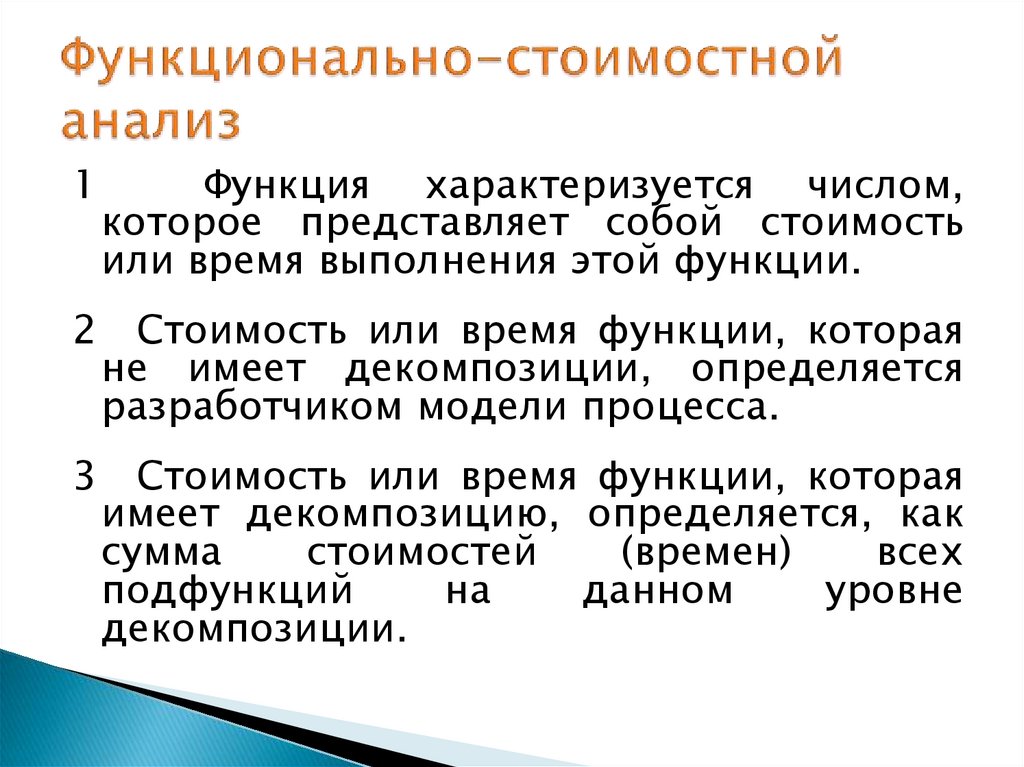

27. Функционально-стоимостной анализ

1
Функция характеризуется числом,
которое представляет собой стоимость
или время выполнения этой функции.
2 Стоимость или время функции, которая
не имеет декомпозиции, определяется
разработчиком модели процесса.
3 Стоимость или время функции, которая
имеет декомпозицию, определяется, как
сумма
стоимостей
(времен)
всех
подфункций
на
данном
уровне
декомпозиции.
