Средства анализа и проектирования

1.

Средства анализа и
проектирования

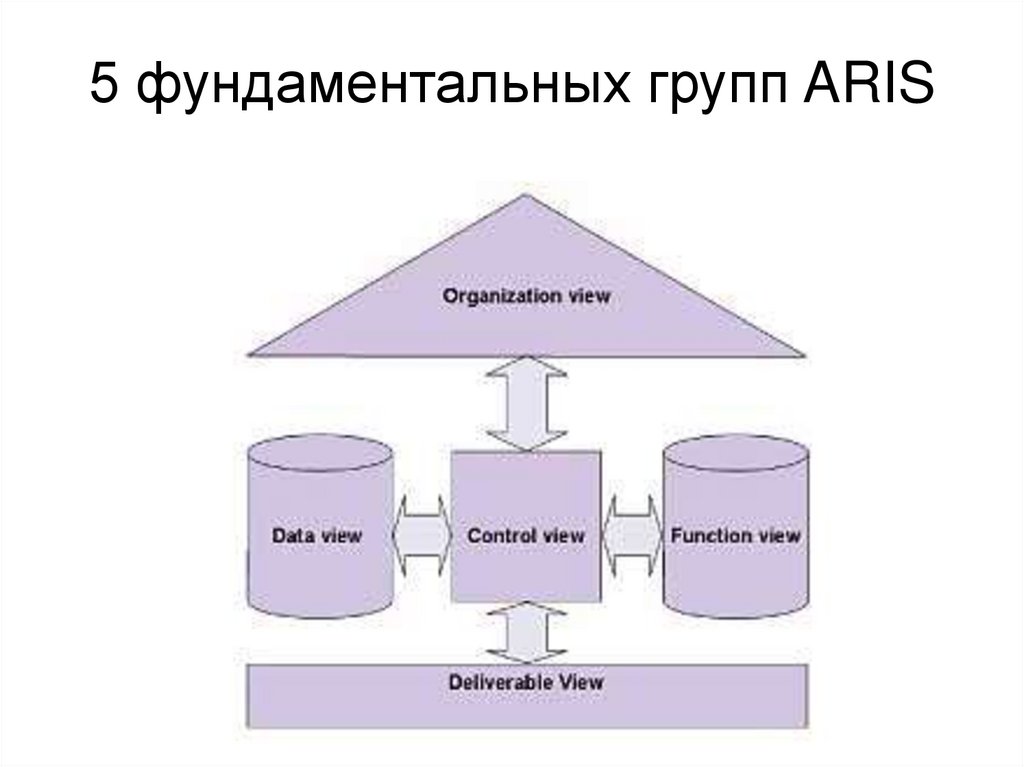

2. 5 фундаментальных групп ARIS

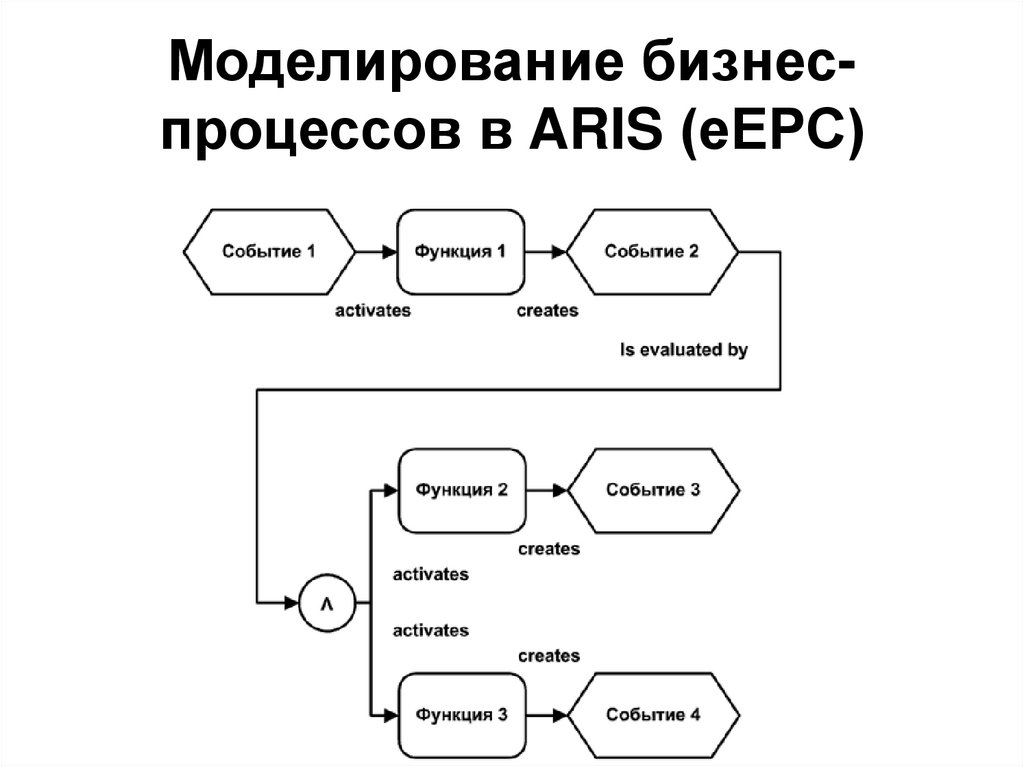

3. Моделирование бизнес-процессов в ARIS (еЕРС)

Моделирование бизнеспроцессов в ARIS (еЕРС)

4. Объекты STD

• Состояние
• Начальное
состояние
• Переход
• Управляющий
поток (А-, Т-,
E/D-)
• Условие
• Действие

5. Пример STD

ТЕКУЩЕЕ СОСТОЯНИЕ
УСЛОВИЕ
ДЕЙСТВИЕ
СЛЕДУЮЩЕЕ
СОСТОЯНИЕ
Начальное состояние
Активируется каждый раз
-
ОЖИДАНИЕ
ОЖИДАНИЕ
Введенная кредитная карта
Получить пароль
ОБРАБОТКА
ОБРАБОТКА
Некорректный пароль
Удалить кредитную карту
ОЖИДАНИЕ
ОБРАБОТКА
Корректный пароль
Обеспечить требуемый
сервис
Удалить кредитную карту
ОЖИДАНИЕ

6. Элементы структурных карт Константайна

7. Элементы структурных карт Константайна

• Типы модулей
• Типы вызовов
модулей

8. Элементы структурных карт Константайна

• Условные и
циклические вызовы
модулей
• Связи по данным и
управлению

9. Пример структур-ной карты Констан-тайна

Пример
структурной
карты
Константайна

10. Пример структур-ной карты Джексона

Пример
структурной карты
Джексона

11. Метамодель категорий бизнес-модели в методе Ericsson-Penker

12. Диаграмма деятельности для процесса в методе Ericsson-Penker

13. Элементы диаграмм (метод RUP)

Business Actor
— это некоторая
роль, внешняя
по отношению к
бизнеспроцессам
организации
Business worker
— индивидуум,
который
действует
внутри
моделируемой
бизнес-системы
Business Entity
— класс
служит для
сохранения
информации о
результатах
выполнения
бизнеспроцесса
Business use case —
описание
последовательности
действий (потока
событий) в рамках
некоторого бизнеспроцесса, приносящей
ощутимый результат
конкретному
действующему лицу.
