Соединение деталей шпилькой

1. Соединение деталей шпилькой

2. В меню кнопки Создать нажмите кнопку Чертеж

3. Заполните основную надпись чертежа и сохраните файл чертежа в собственной папке.

4.

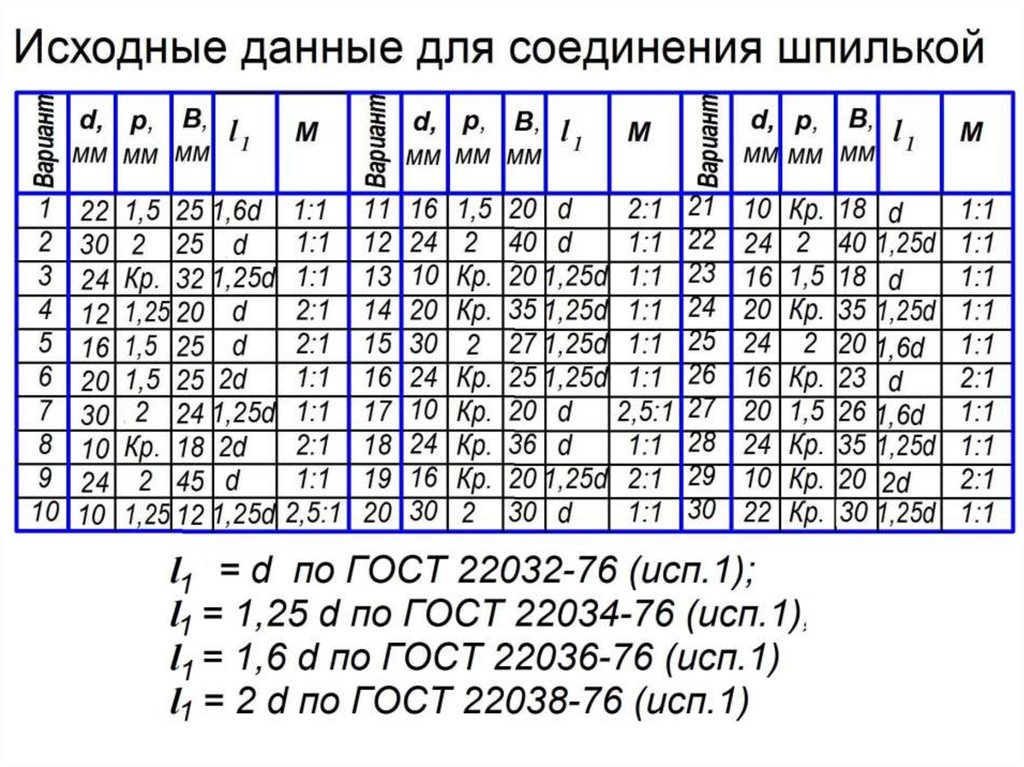

Выпишите данные своего варианта:
• Номинальный диаметр резьбы d= 30 мм .
• Шаг резьбы р = 2 мм.
• Толщина прикрепляемой детали В=30 мм.
• Длина ввинчиваемого участка шпильки
l1 = 1,25d = 25 мм.

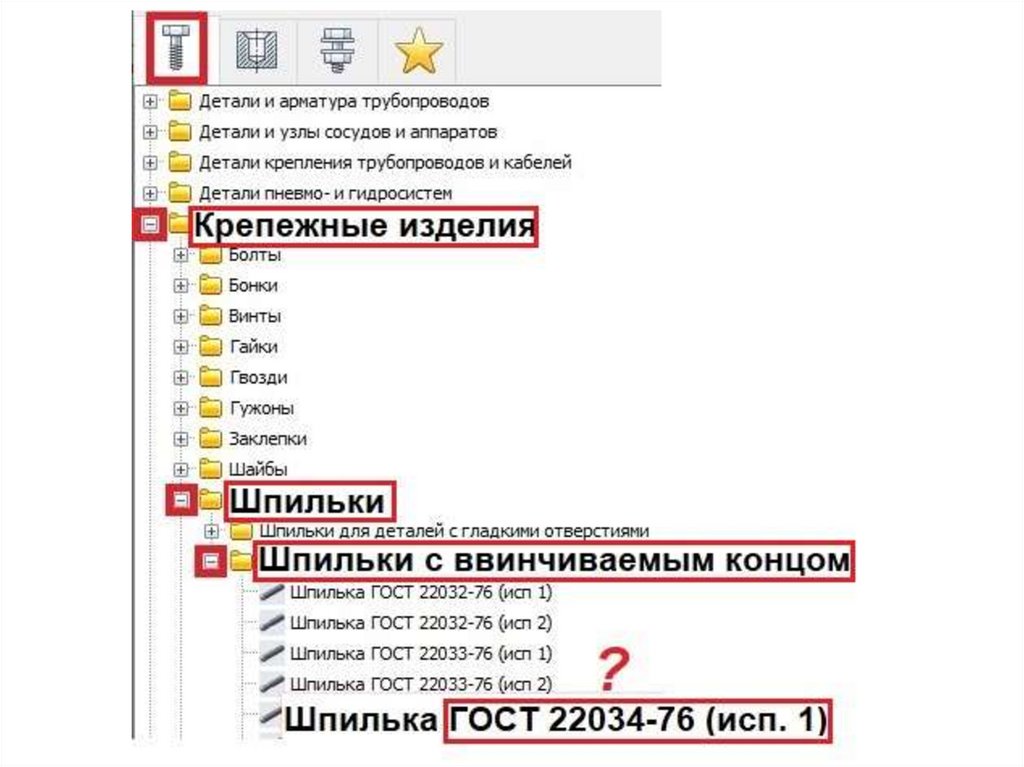

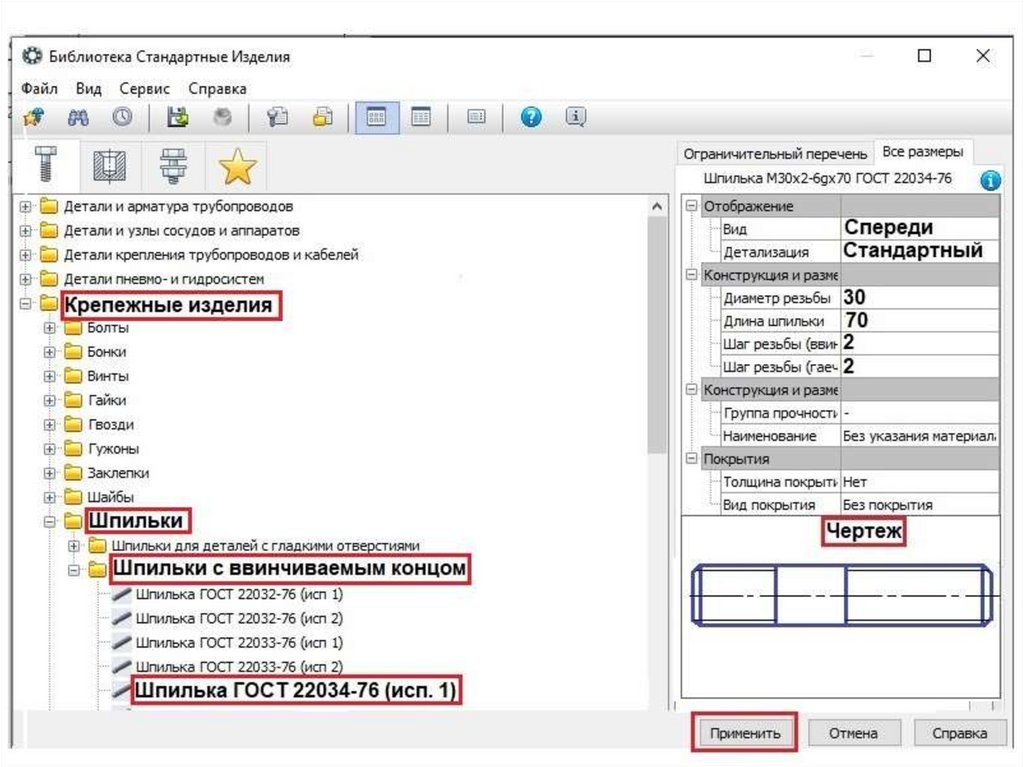

• Шпилька по ГОСТ 22034-76 (исп. 1).
• Масштаб изображения М 1:1.

5.

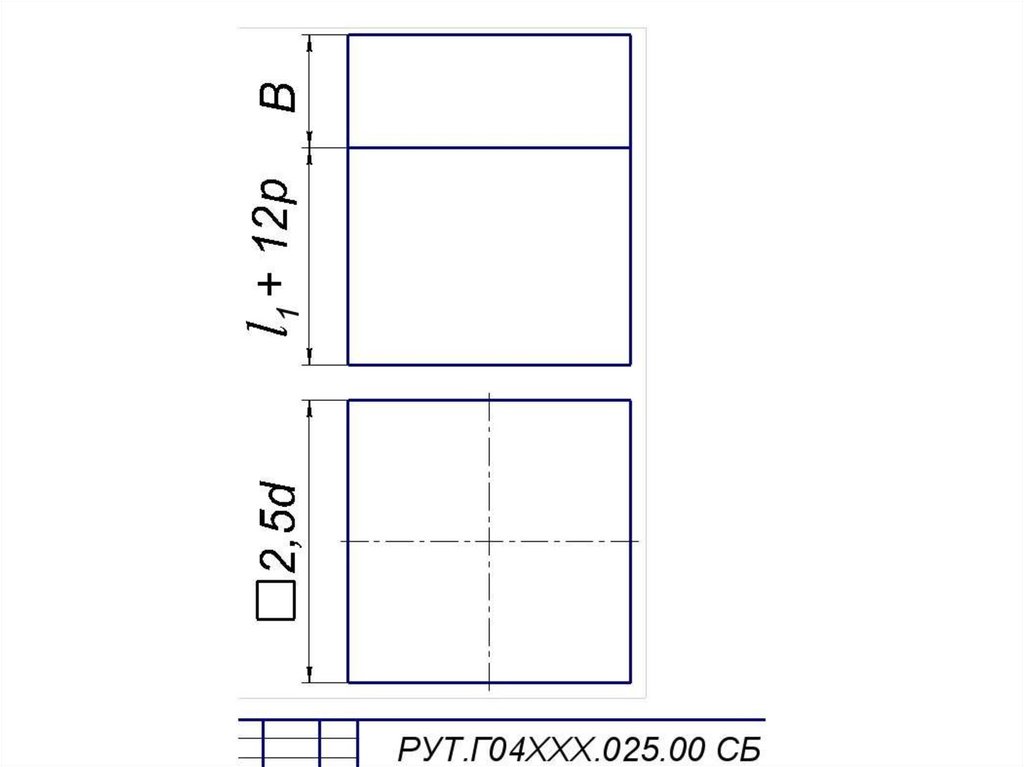

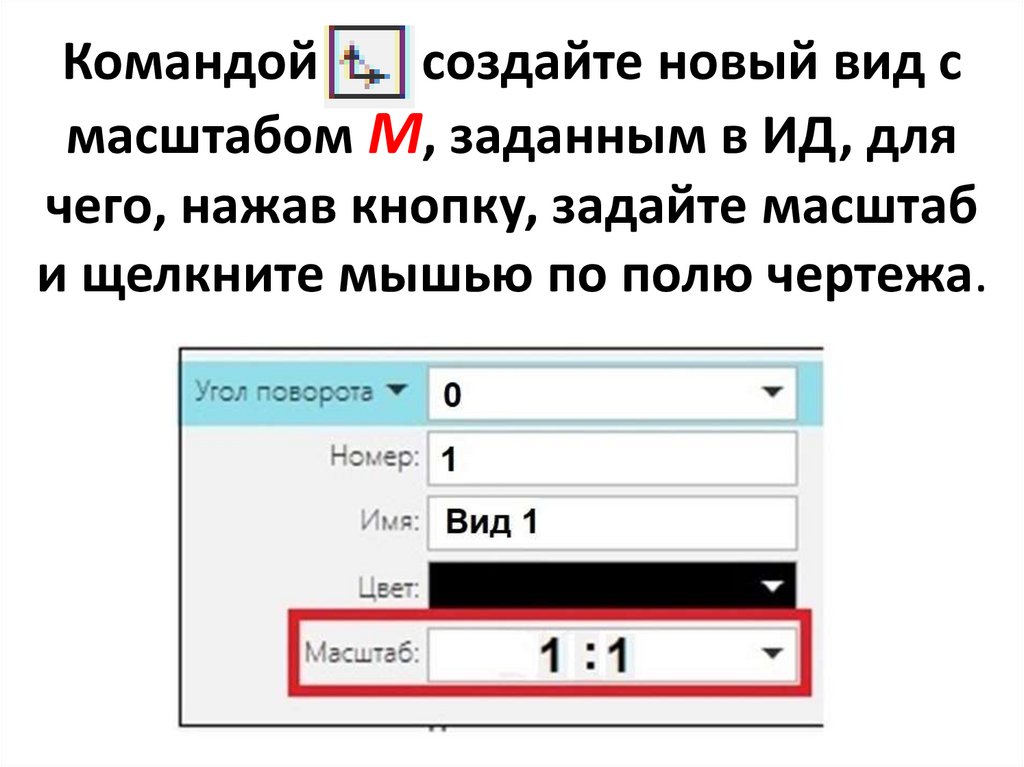

6. Командой создайте новый вид с масштабом М, заданным в ИД, для чего, нажав кнопку, задайте масштаб и щелкните мышью по полю

чертежа.

7.

8.

9.

10.

11.

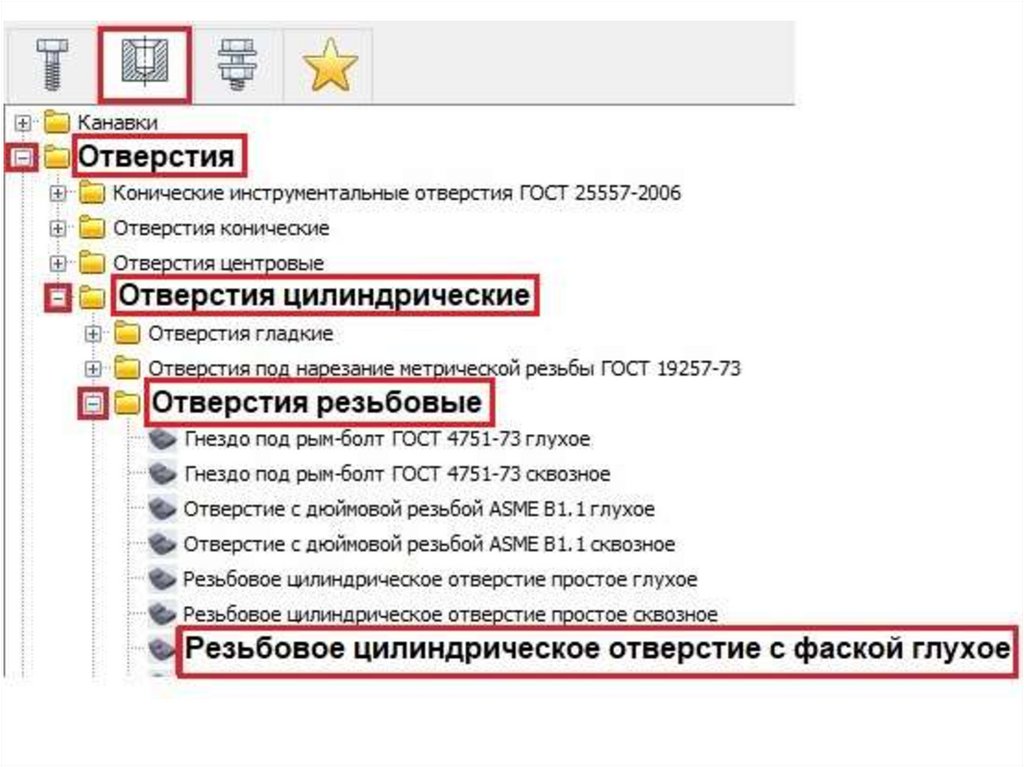

12.

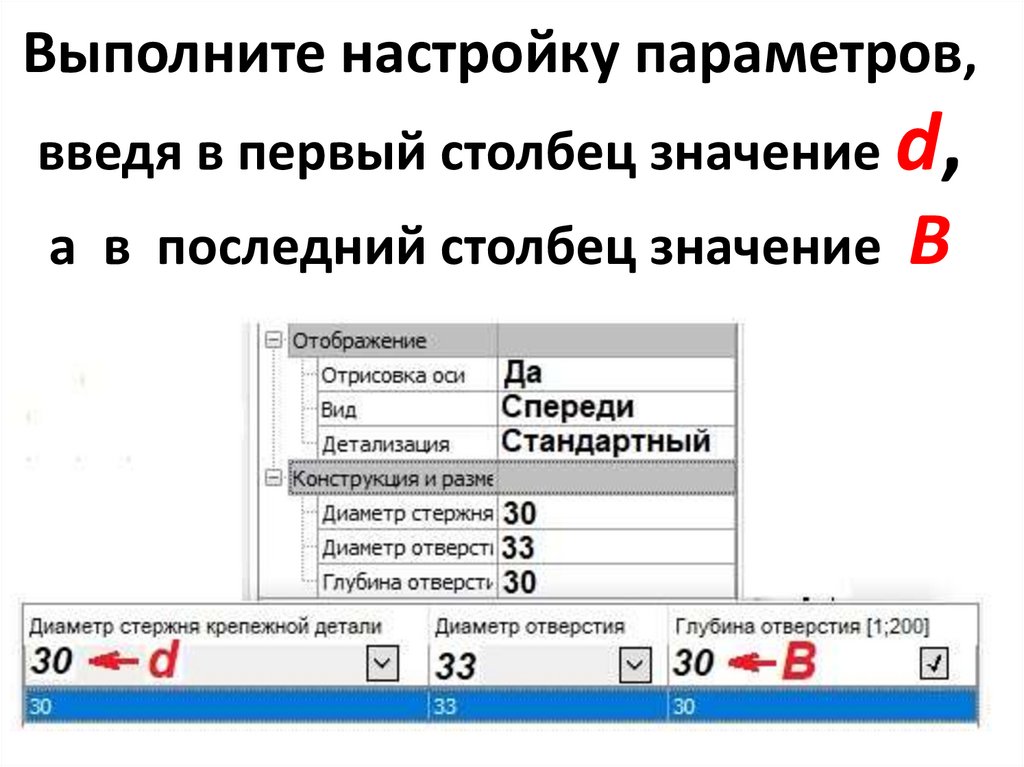

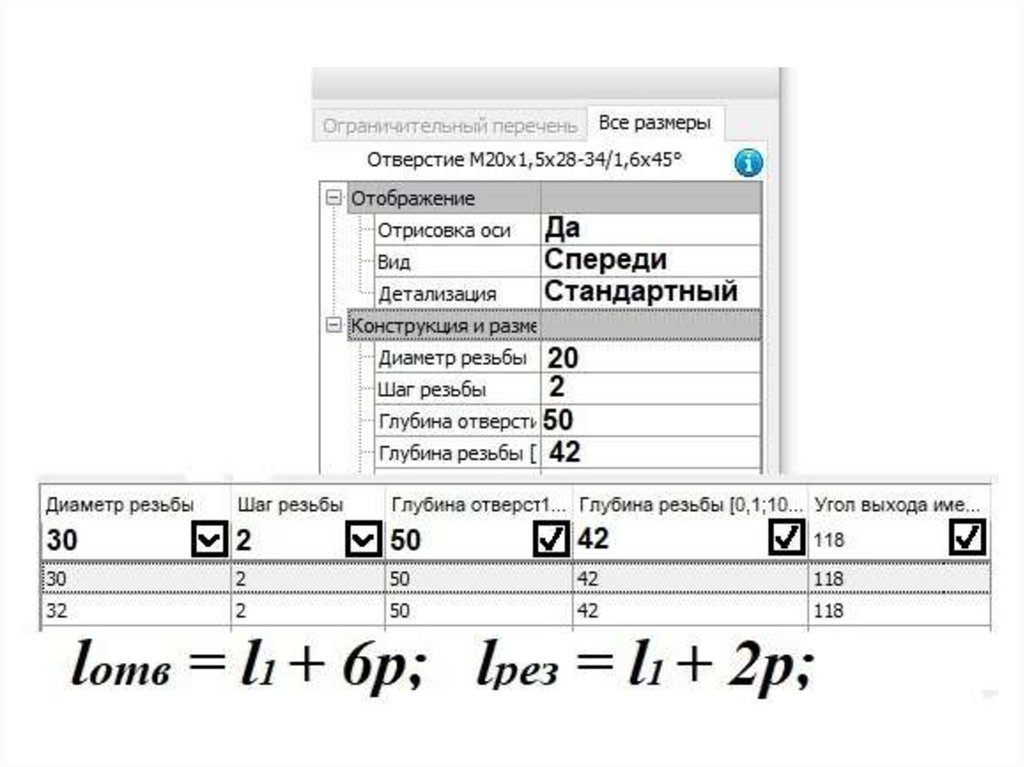

13. Выполните настройку параметров, введя в первый столбец значение d, а в последний столбец значение В

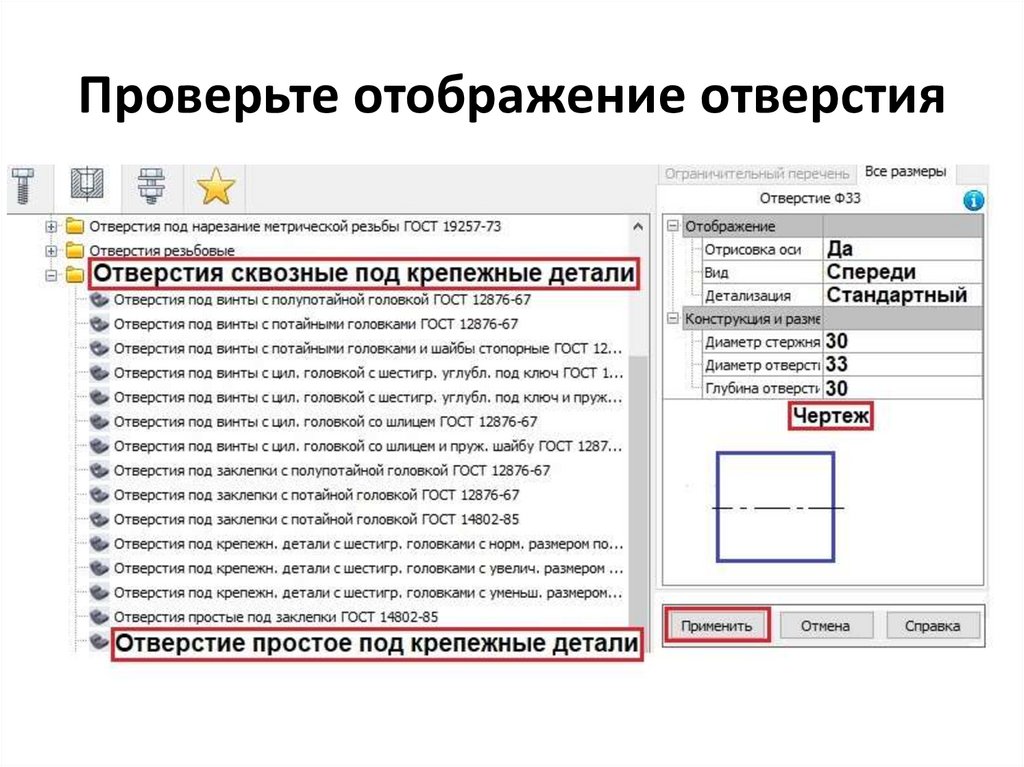

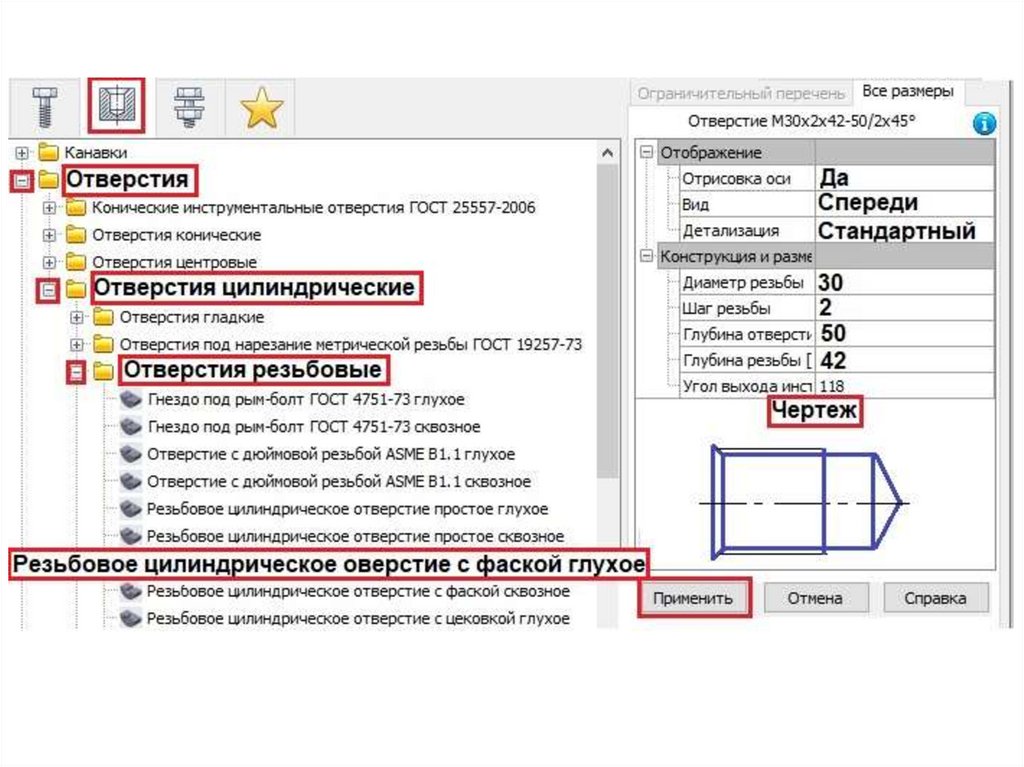

14. Проверьте отображение отверстия

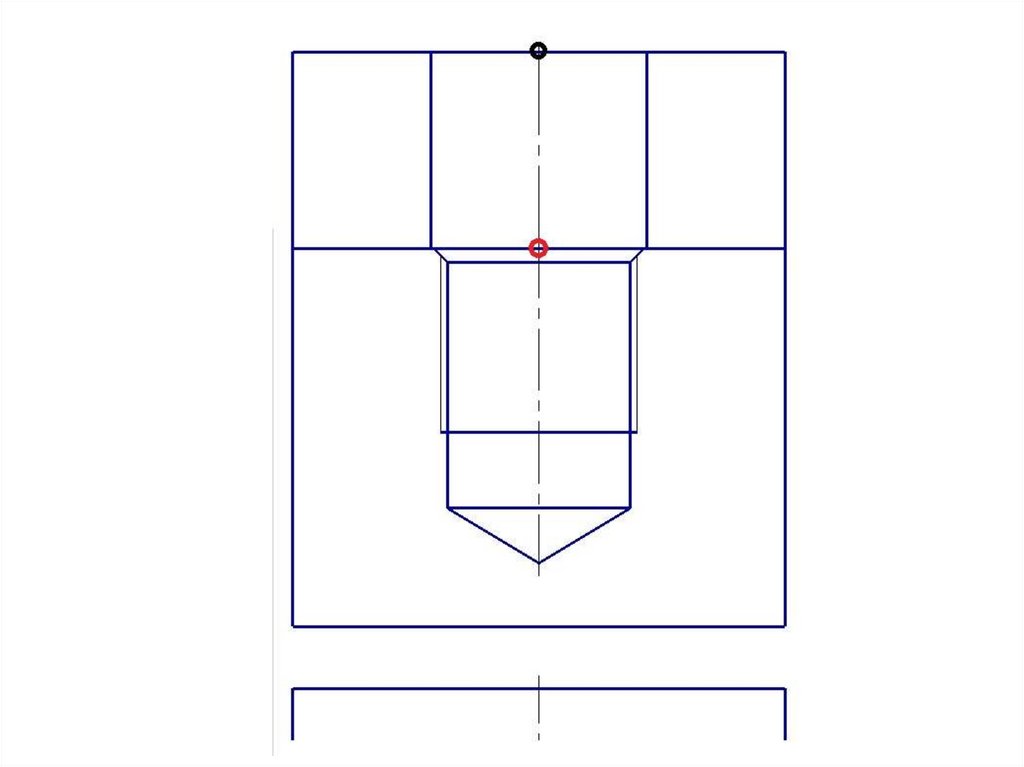

15.

16.

17.

18.

19.

20.

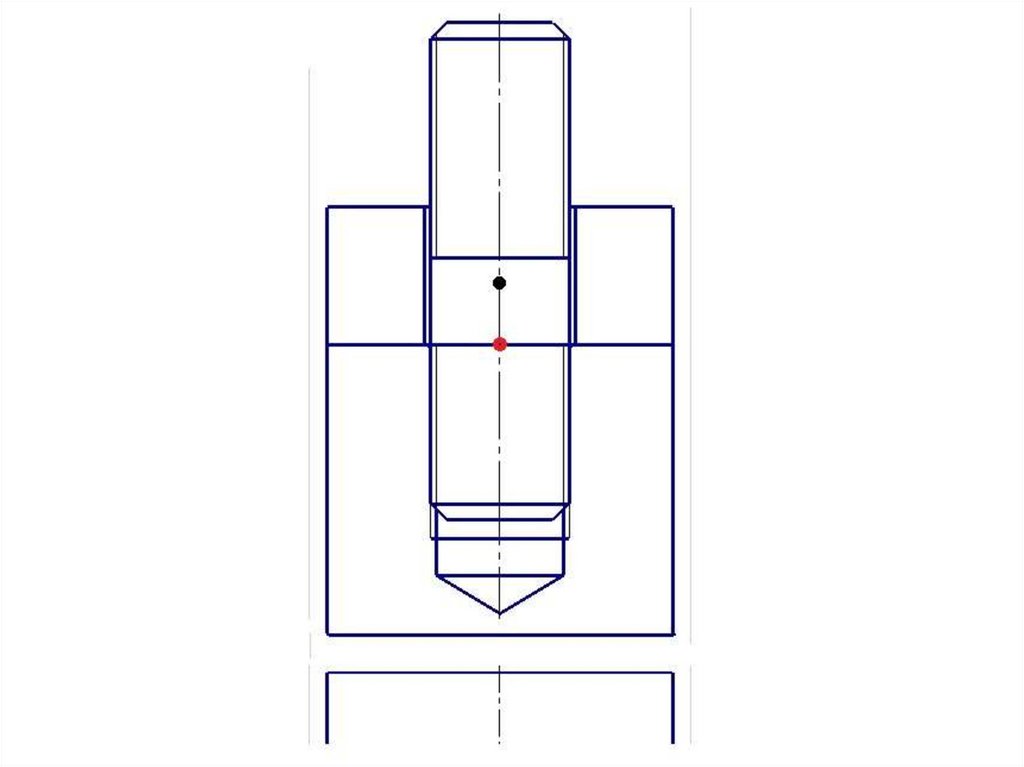

21. Выполните настройку параметров и отображения шайбы и вставьте ее изображение в чертеж

22.

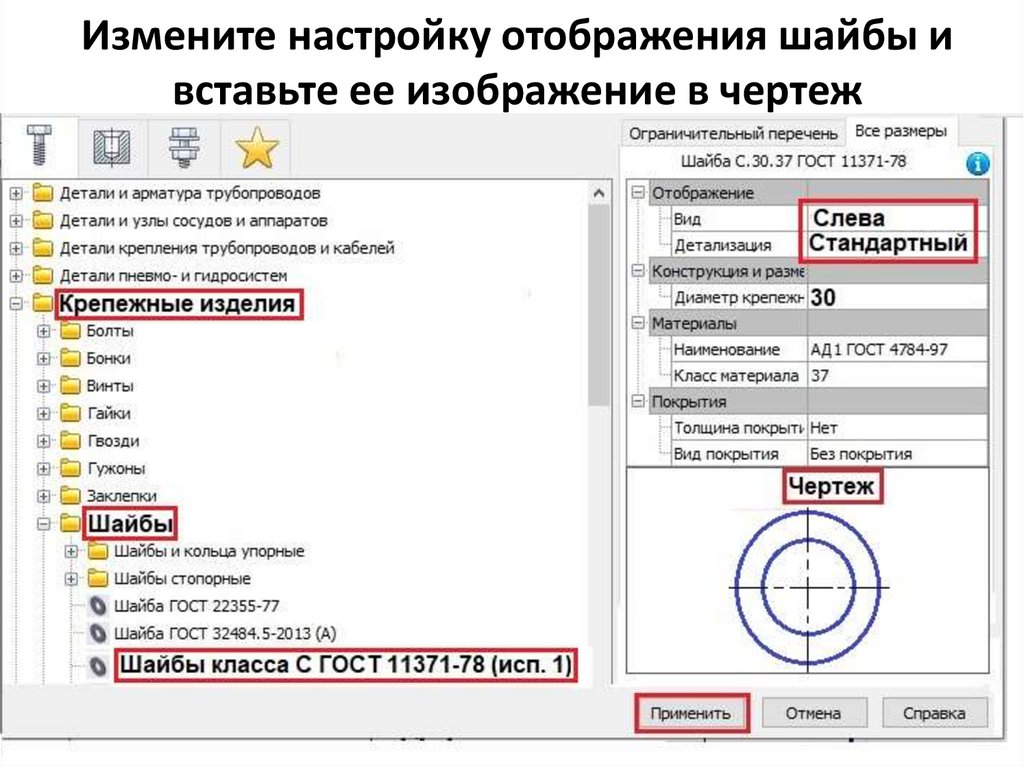

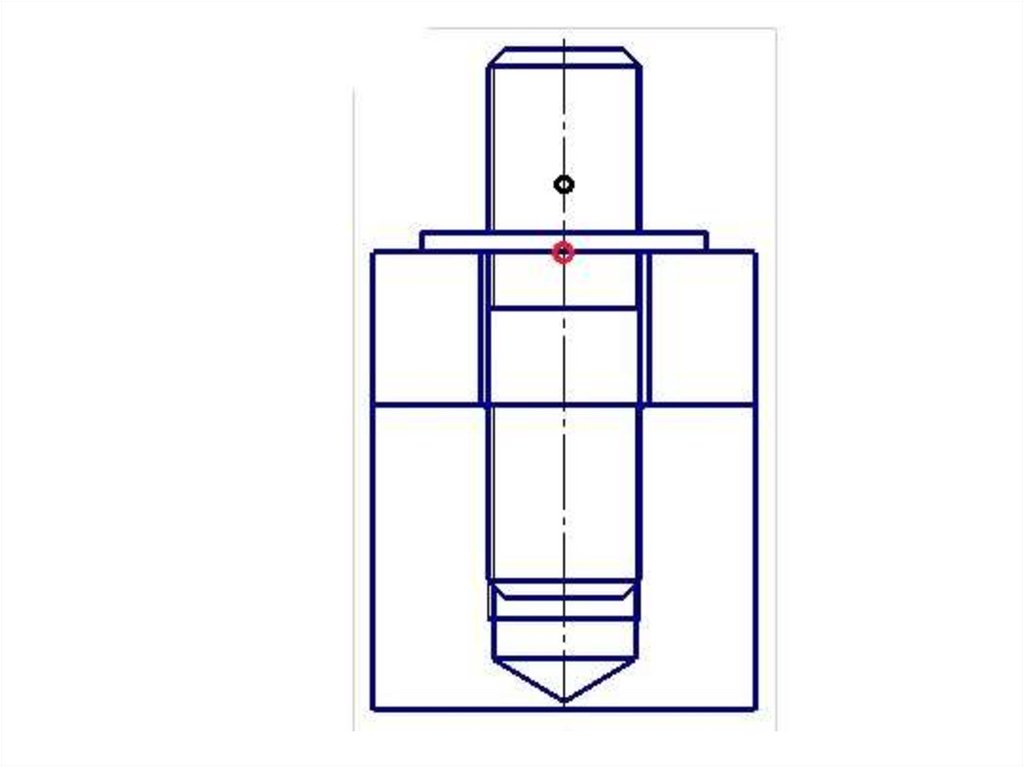

23. Измените настройку отображения шайбы и вставьте ее изображение в чертеж

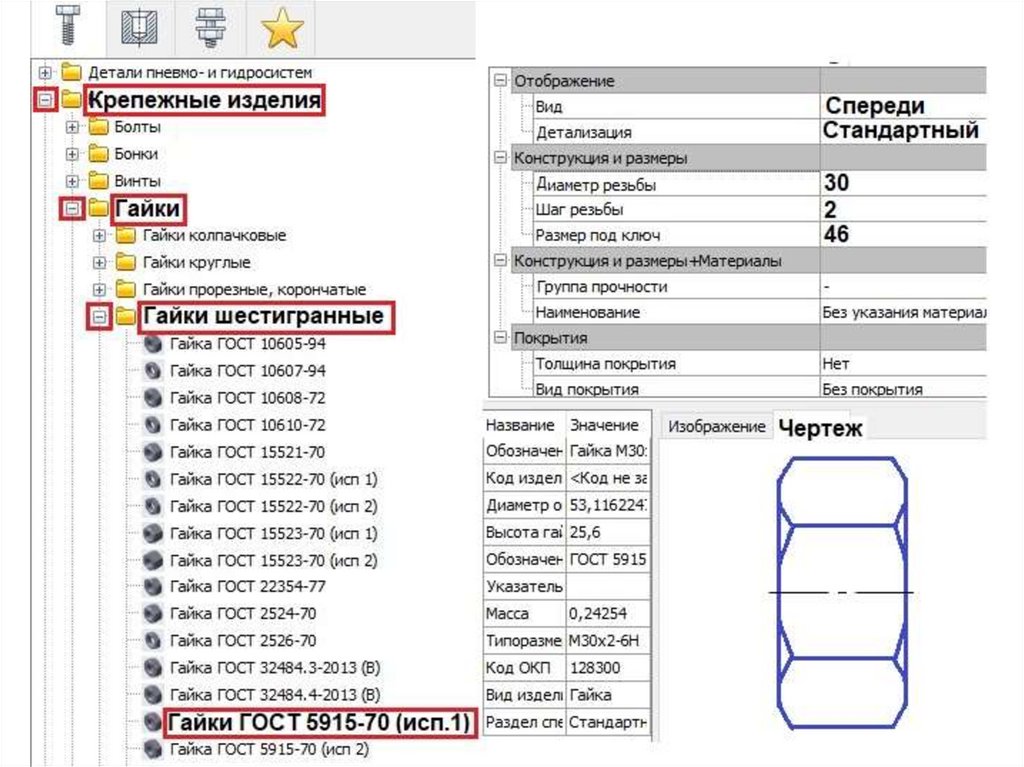

24.

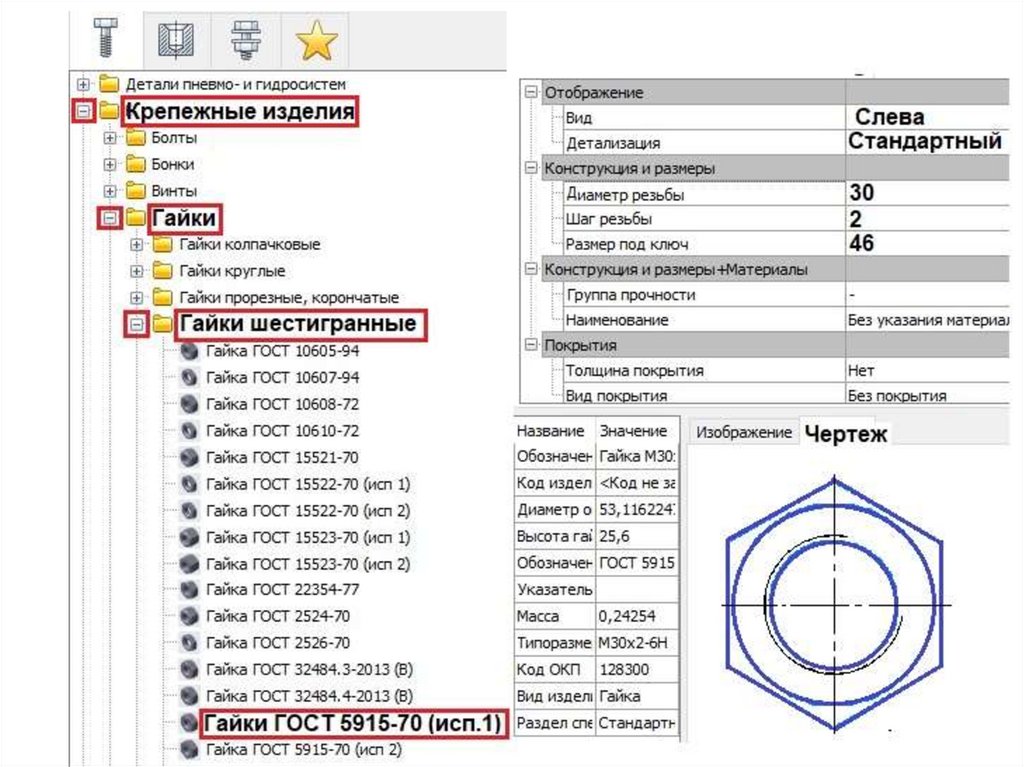

25.

26.

27.

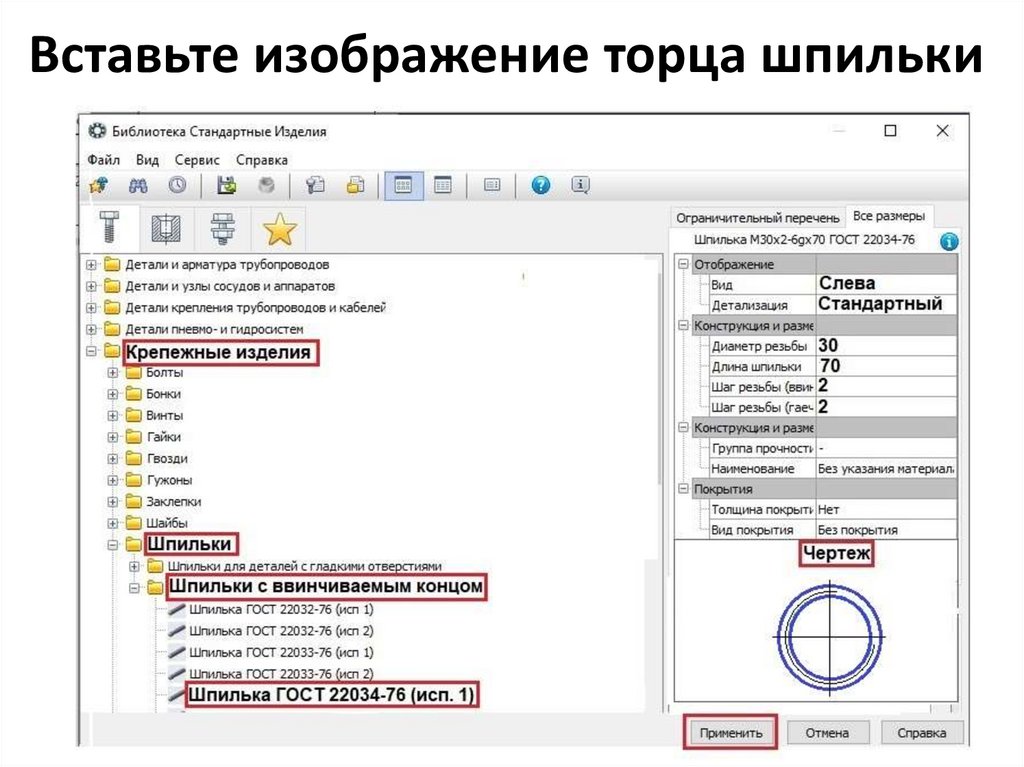

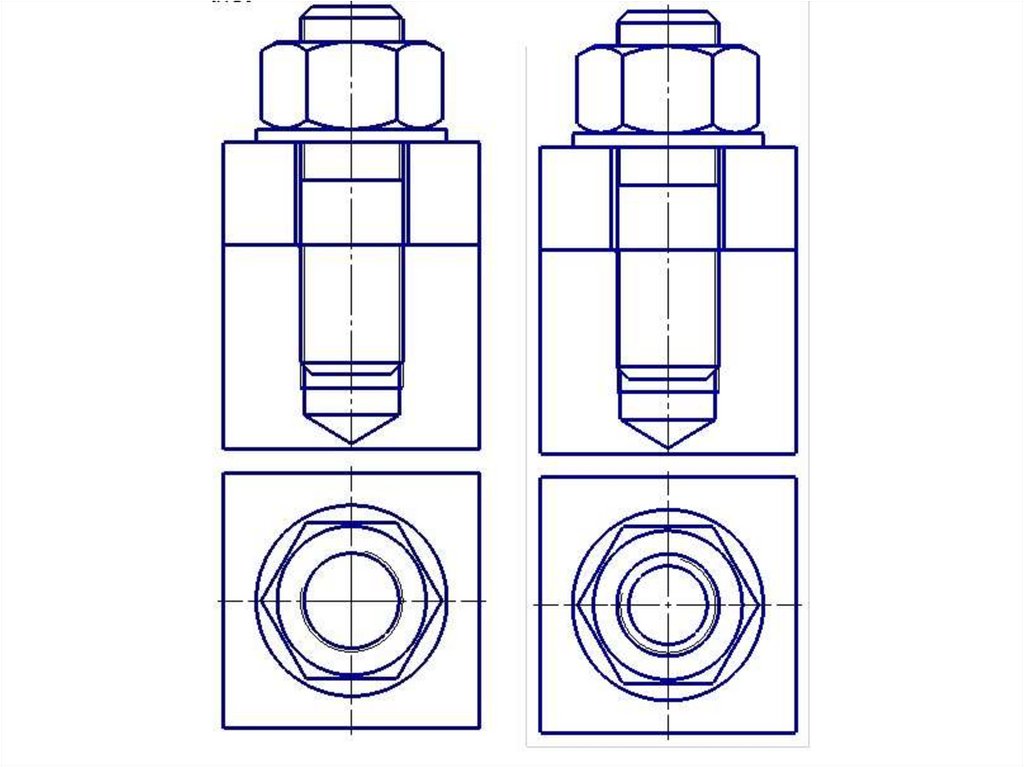

28. Вставьте изображение торца шпильки

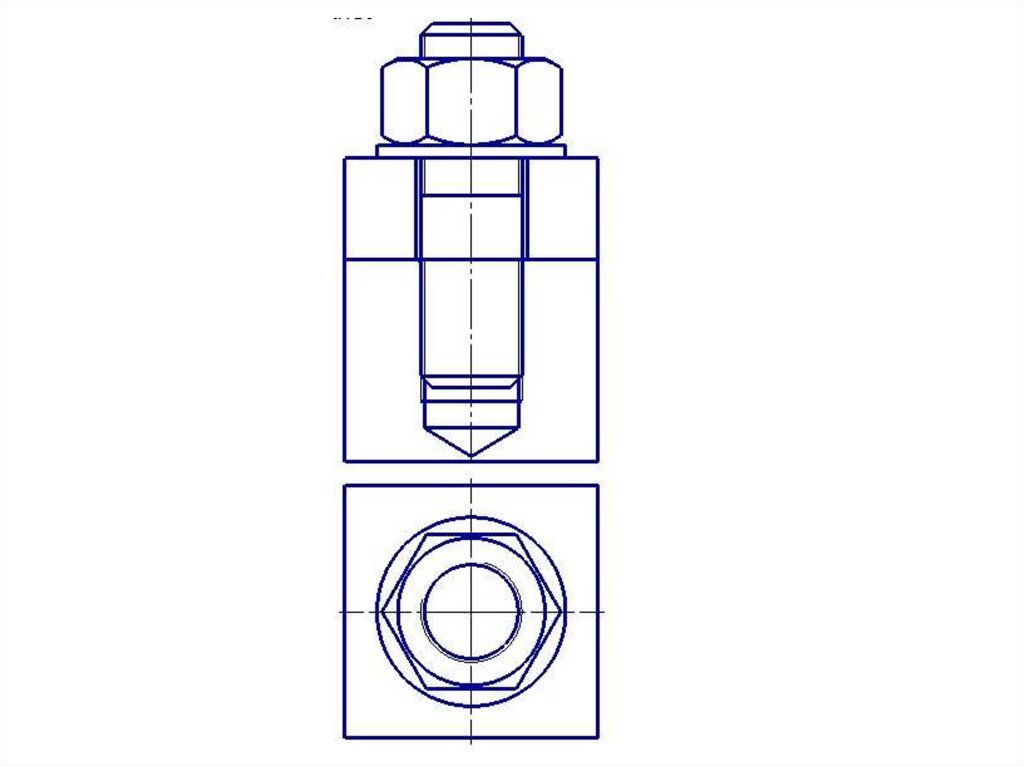

29.

30.

31.

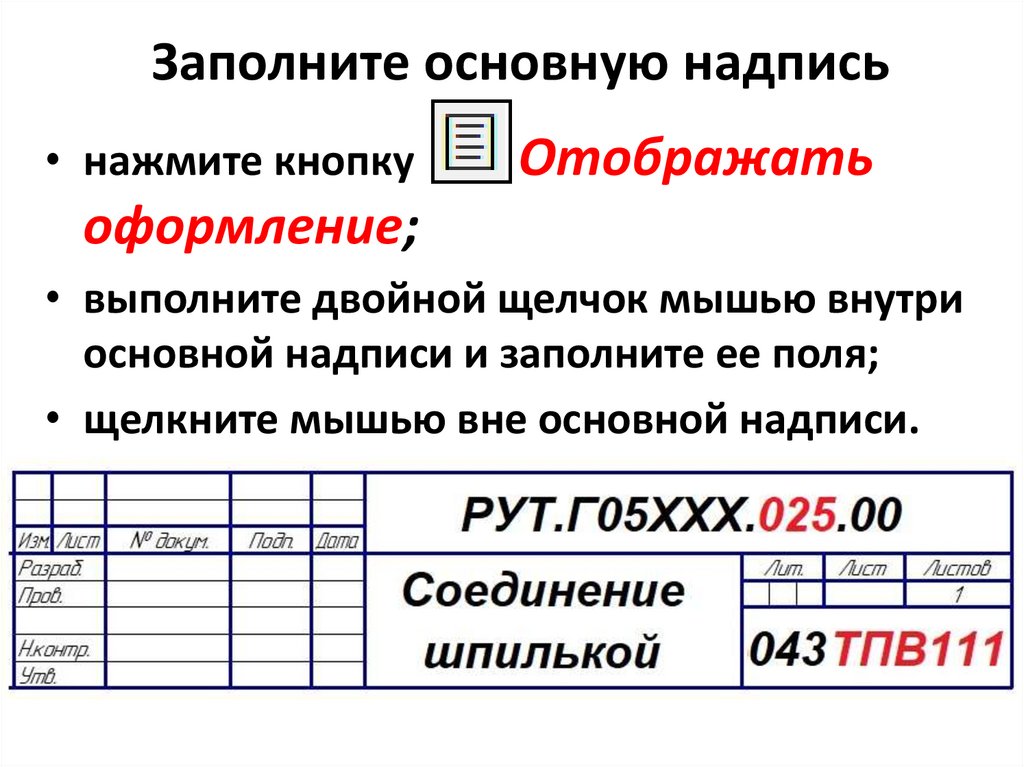

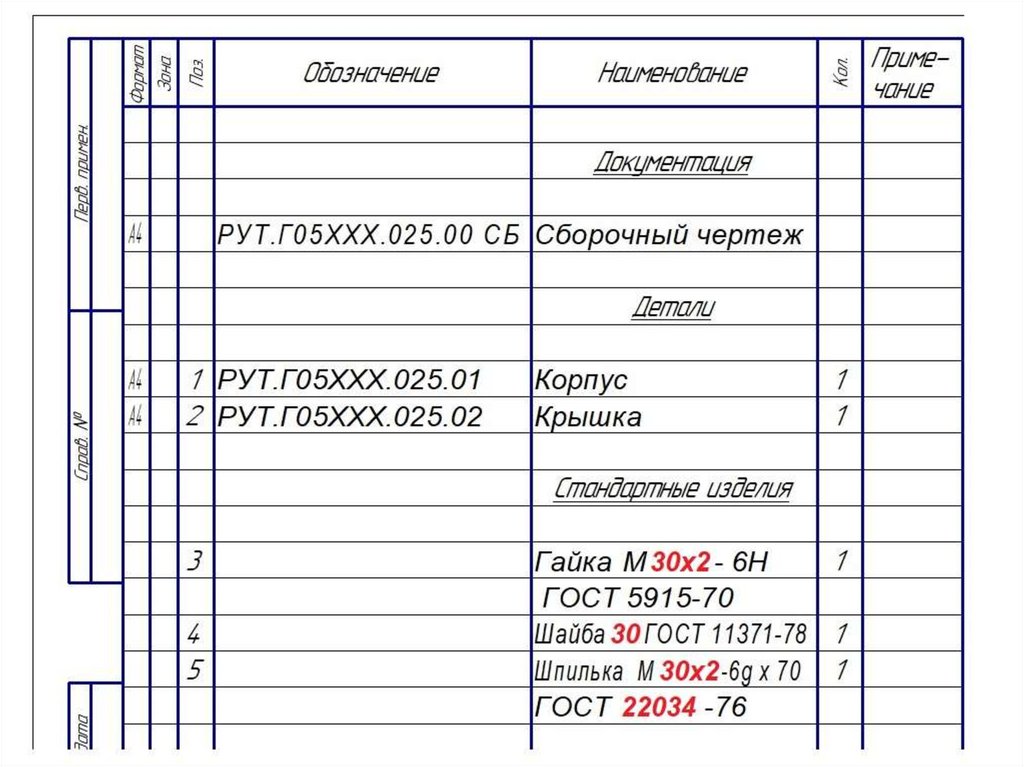

32. Заполните основную надпись

• нажмите кнопку
Отображать
оформление;
• выполните двойной щелчок мышью внутри
основной надписи и заполните ее поля;
• щелкните мышью вне основной надписи.
