Система смазки и подачи масла мотоцикла Днепр

1.

2.

ОГЛАВЛЕНИЕ
• НЕМНОЖКО О МАСЛЯННОЙ СИСТЕМЕ
• КОНСТРУКЦИЯ МАСЛЯНЫЙ НАСОС
• ПРИНЦИП РАБОТЫ МАСЛЯНОГО НАСОСА
МОТОЦИКЛА ДНЕПР
• ПРИНЦИП РАБОТЫ ЦЕНТРИФУГИ
• НЕМНОЖКО ПРО КОЛЕНВАЛ МОТОЦИКЛА ДНЕПР

3.

МАСЛЯНАЯ СИСТЕМА БЕРЕТ СВОЕ НАЧАЛО В
ПОДДОНЕ ДВИГАТЕЛЯ ТАМ МАСЛО ЗАБИРАЕТСЯ
МАСЛО ПРИЁМНОЙ ТРУБКОЙ ПОДАЁТСЯ ПО
КАНАЛАМ В ЦЕНТРИФУГУ ( ФИЛЬТРУЮЩИЙ
ЭЛЕМЕНТ), ЗАТЕМ МАСЛО ИДЁТ В КОЛЕНВАЛ И
СМАЗЫВАЕТ ПЕРЕДНИЕ И ЗАДНИЕ ШАТУННЫЕ
ШЕЙКИ. ТАКЖЕ ПУТЕМ РАЗБРЫЗГИВАНИЯ
СМАЗЫВАЮТСЯ ПОРШНИ И ГОЛОВКИ БЛОКА
ЦИЛИНДРОВ.

4.

КОНСТРУКЦИЯ
МАСЛЯНЫЙ НАСОС

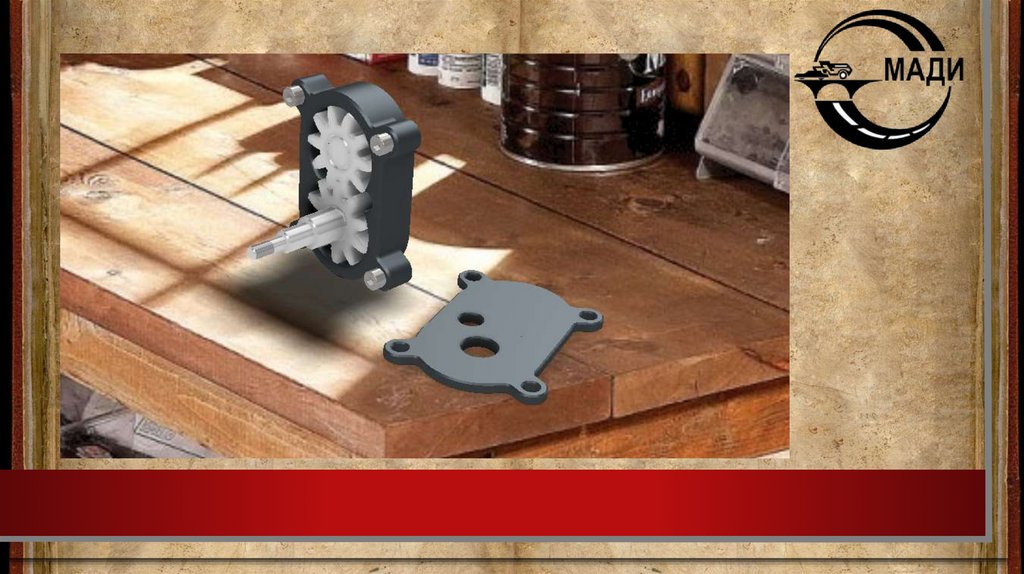

Масляный насос состоит из:
КОРПУС МАСЛЯНОГО НАСОСА
ВЕДУЩАЯ И ВЕДОМАЯ ШЕСТЕРНИ
ВСАСЫВАЮЩИЙ И НАГНЕТАТЕЛЬНЫЙ
КАНАЛЫ
ПРИВОД

5.

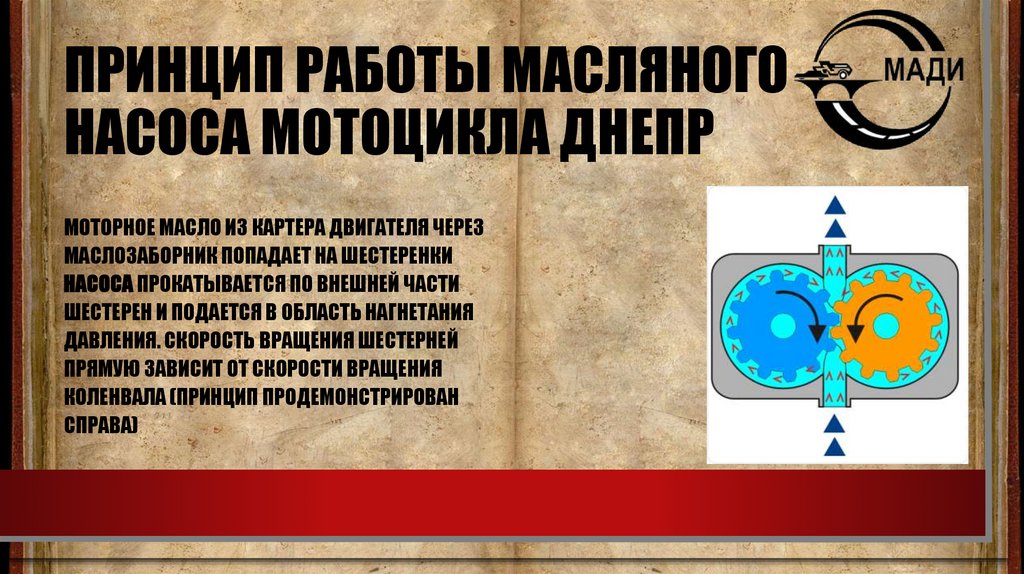

ПРИНЦИП РАБОТЫ МАСЛЯНОГО
НАСОСА МОТОЦИКЛА ДНЕПР
МОТОРНОЕ МАСЛО ИЗ КАРТЕРА ДВИГАТЕЛЯ ЧЕРЕЗ
МАСЛОЗАБОРНИК ПОПАДАЕТ НА ШЕСТЕРЕНКИ
НАСОСА ПРОКАТЫВАЕТСЯ ПО ВНЕШНЕЙ ЧАСТИ
ШЕСТЕРЕН И ПОДАЕТСЯ В ОБЛАСТЬ НАГНЕТАНИЯ
ДАВЛЕНИЯ. СКОРОСТЬ ВРАЩЕНИЯ ШЕСТЕРНЕЙ
ПРЯМУЮ ЗАВИСИТ ОТ СКОРОСТИ ВРАЩЕНИЯ
КОЛЕНВАЛА (ПРИНЦИП ПРОДЕМОНСТРИРОВАН
СПРАВА)

6.

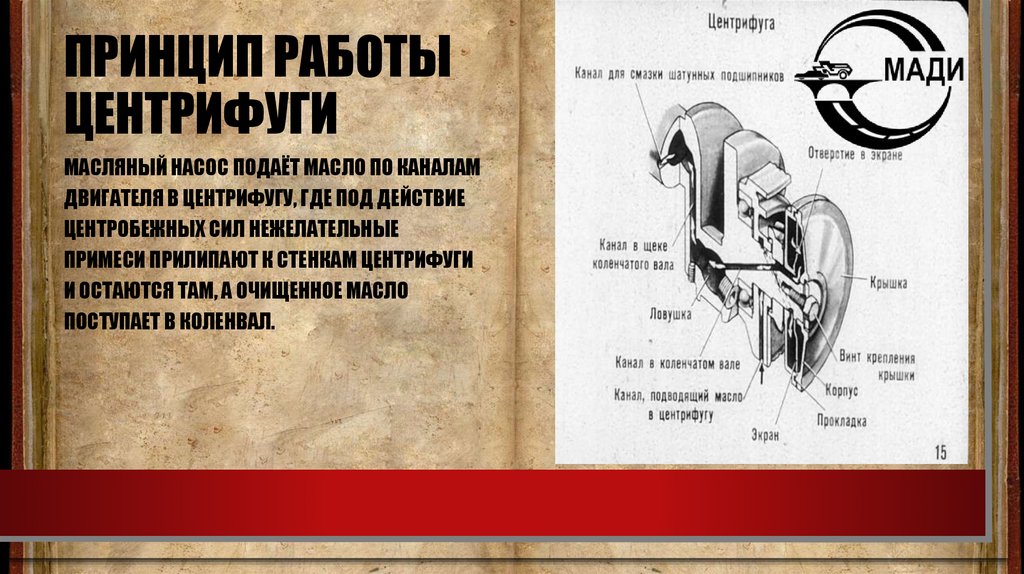

ПРИНЦИП РАБОТЫ
ЦЕНТРИФУГИ
МАСЛЯНЫЙ НАСОС ПОДАЁТ МАСЛО ПО КАНАЛАМ
ДВИГАТЕЛЯ В ЦЕНТРИФУГУ, ГДЕ ПОД ДЕЙСТВИЕ
ЦЕНТРОБЕЖНЫХ СИЛ НЕЖЕЛАТЕЛЬНЫЕ
ПРИМЕСИ ПРИЛИПАЮТ К СТЕНКАМ ЦЕНТРИФУГИ
И ОСТАЮТСЯ ТАМ, А ОЧИЩЕННОЕ МАСЛО
ПОСТУПАЕТ В КОЛЕНВАЛ.

7.

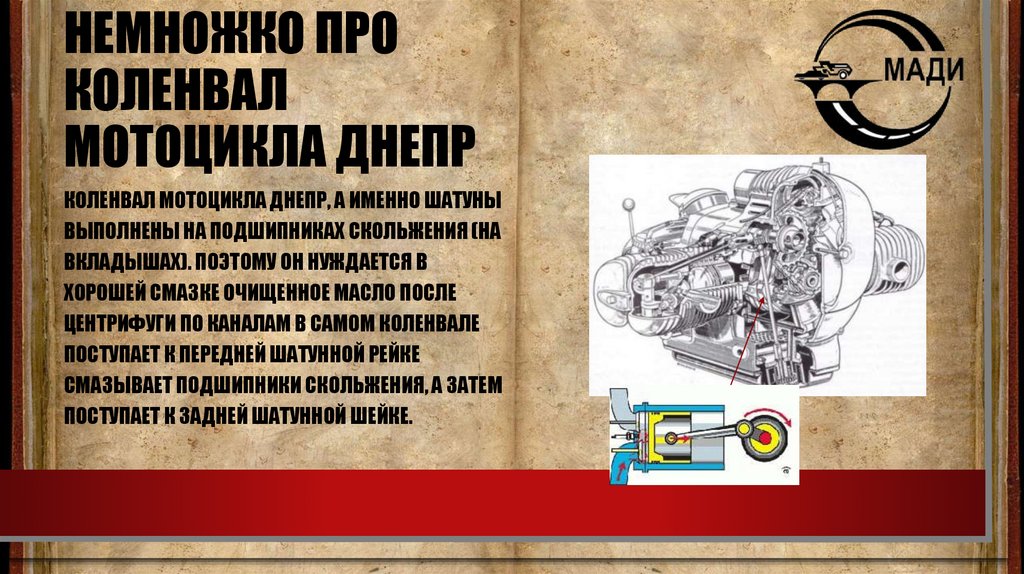

НЕМНОЖКО ПРО
КОЛЕНВАЛ
МОТОЦИКЛА ДНЕПР
КОЛЕНВАЛ МОТОЦИКЛА ДНЕПР, А ИМЕННО ШАТУНЫ
ВЫПОЛНЕНЫ НА ПОДШИПНИКАХ СКОЛЬЖЕНИЯ (НА
ВКЛАДЫШАХ). ПОЭТОМУ ОН НУЖДАЕТСЯ В
ХОРОШЕЙ СМАЗКЕ ОЧИЩЕННОЕ МАСЛО ПОСЛЕ
ЦЕНТРИФУГИ ПО КАНАЛАМ В САМОМ КОЛЕНВАЛЕ
ПОСТУПАЕТ К ПЕРЕДНЕЙ ШАТУННОЙ РЕЙКЕ
СМАЗЫВАЕТ ПОДШИПНИКИ СКОЛЬЖЕНИЯ, А ЗАТЕМ
ПОСТУПАЕТ К ЗАДНЕЙ ШАТУННОЙ ШЕЙКЕ.

8.

9.

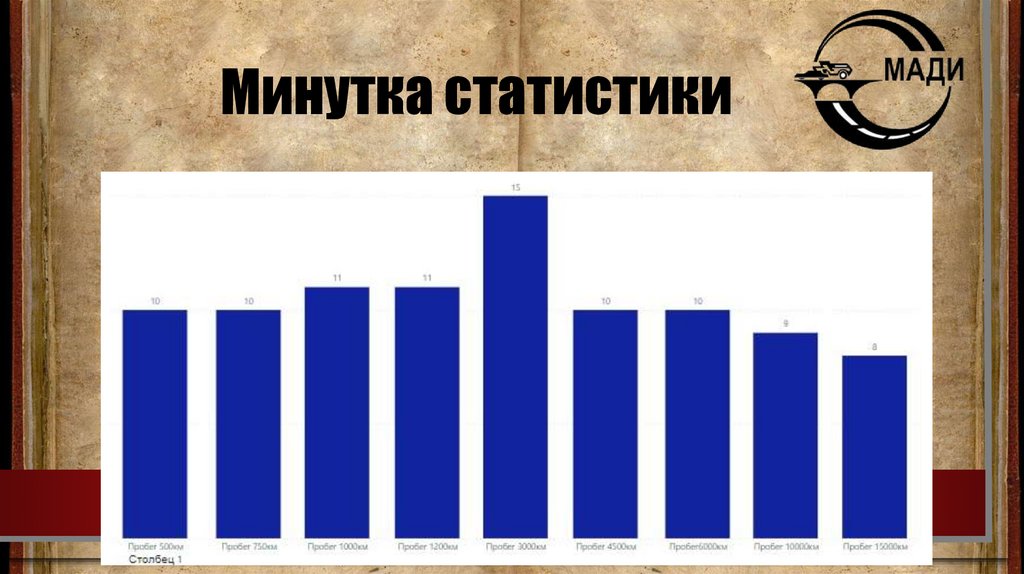

Минутка статистики
