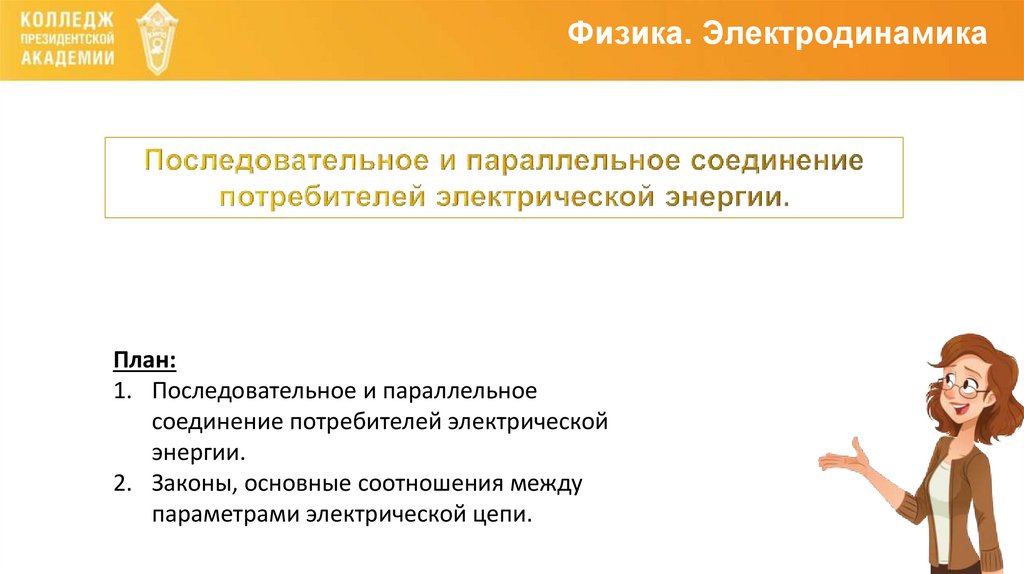

Последовательное и параллельное соединение потребителей электрической энергии

1.

Физика. Электродинамика
План:
1. Последовательное и параллельное
соединение потребителей электрической
энергии.
2. Законы, основные соотношения между
параметрами электрической цепи.

2.

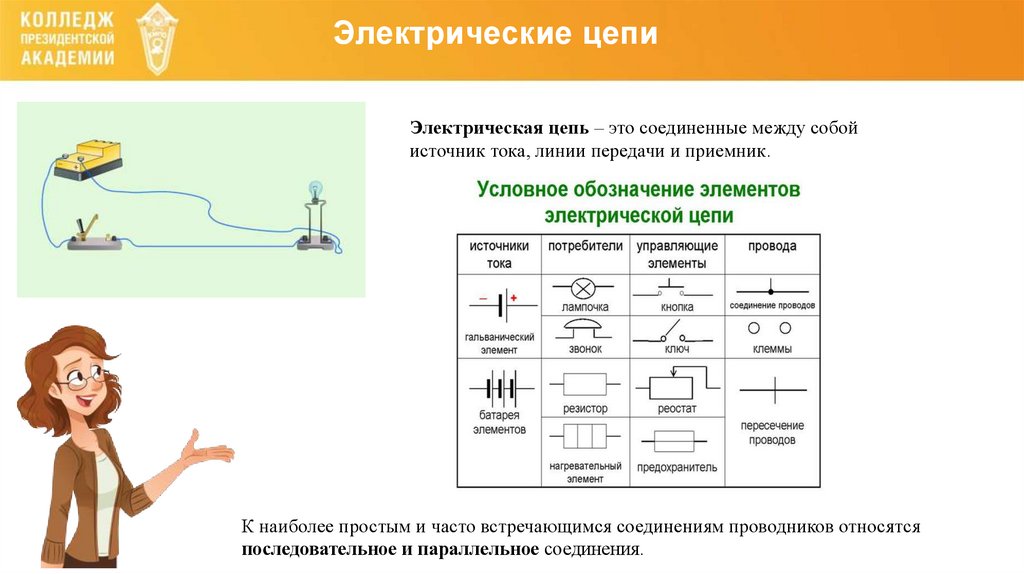

Электрические цепи
Электрическая цепь – это соединенные между собой
источник тока, линии передачи и приемник.
К наиболее простым и часто встречающимся соединениям проводников относятся
последовательное и параллельное соединения.

3.

Последовательное соединение проводников.
При последовательном соединении электрическая
цепь не имеет разветвлений. Все проводники
включают в цепь поочерёдно друг за другом.
При параллельном соединении все потребители
подключены к источнику тока независимо друг от
друга и образуют разветвлённую цепь.

4.

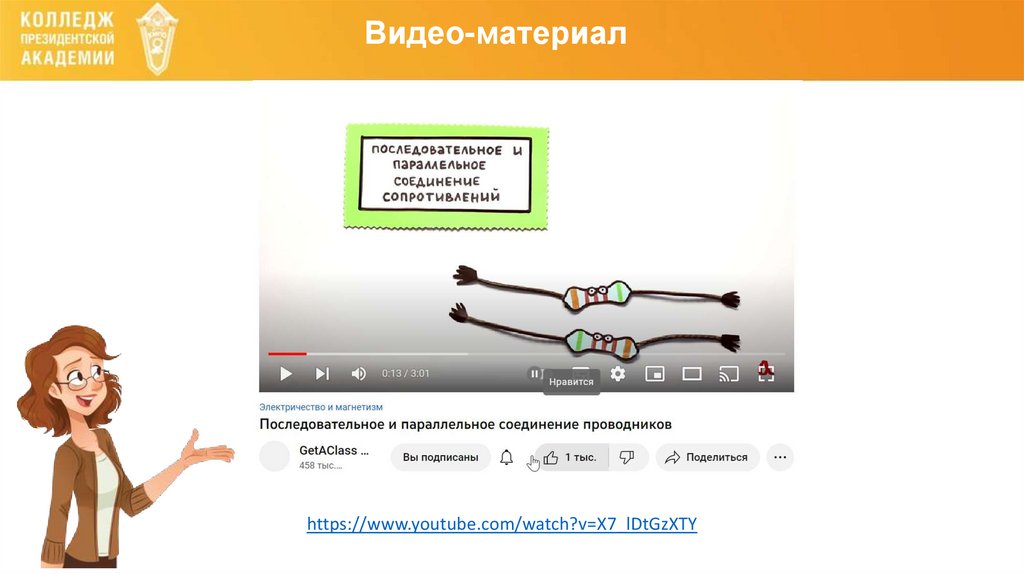

Видео-материал
https://www.youtube.com/watch?v=X7_lDtGzXTY

5.

Соединение проводников

6.

Проверь себя
A1. Сопротивление участка цепи, изображённого на
рисунке, равно
1) 2R0/3 2) 3R0 3) 1,5R0 4) R0/3
A2. Сопротивление участка цепи, изображённого на
рисунке, равно
1) 11 Ом 2) б Ом 3) 4 Ом 4) 1 Ом
A3. Каким будет сопротивление участка цепи,
изображённого на рисунке, при замыкании ключа?
Каждый из резисторов имеет сопротивление R.
1) R 2) R/2 3) R/3 4)0
A4. Через участок цепи (см. рис.) идёт постоянный
ток. Сила тока I = 8 А. Какую силу тока показывает
амперметр?
Сопротивление
амперметра
не
учитывайте.
1) 2 А 2) 3 А 3) 6 А 4) 12 А

7.

Интеллект-карта

8.

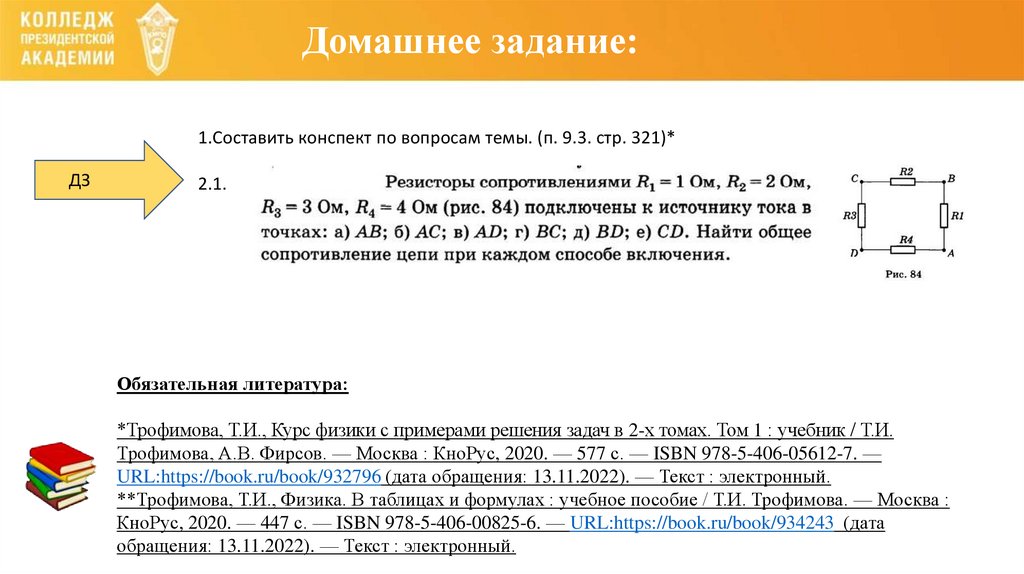

Домашнее задание:
1.Составить конспект по вопросам темы. (п. 9.3. стр. 321)*
ДЗ
2.1.
Обязательная литература:
*Трофимова, Т.И., Курс физики с примерами решения задач в 2-х томах. Том 1 : учебник / Т.И.
Трофимова, А.В. Фирсов. — Москва : КноРус, 2020. — 577 с. — ISBN 978-5-406-05612-7. —
URL:https://book.ru/book/932796 (дата обращения: 13.11.2022). — Текст : электронный.
**Трофимова, Т.И., Физика. В таблицах и формулах : учебное пособие / Т.И. Трофимова. — Москва :
КноРус, 2020. — 447 с. — ISBN 978-5-406-00825-6. — URL:https://book.ru/book/934243 (дата
обращения: 13.11.2022). — Текст : электронный.
