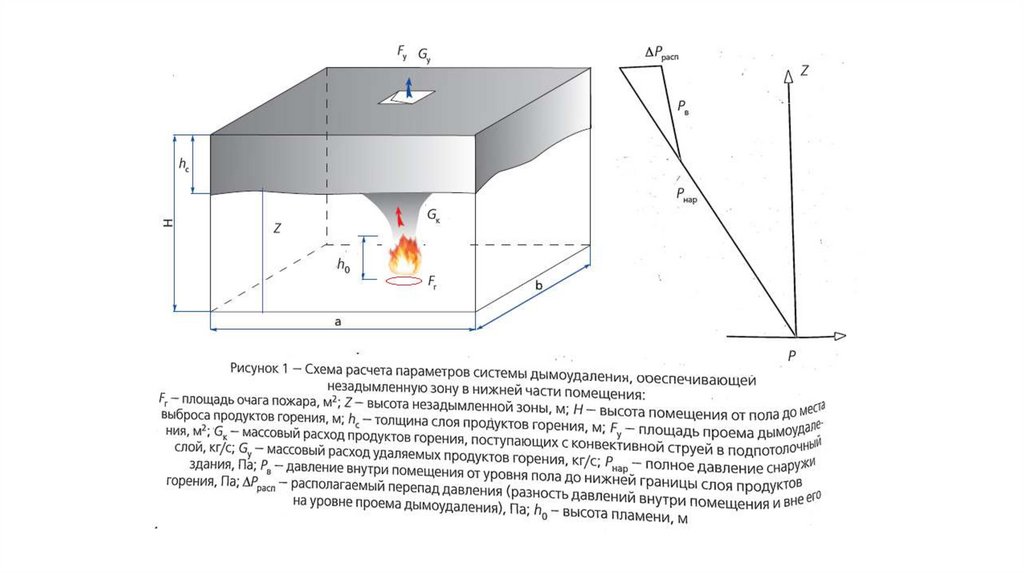

Расчет системы дымоудаления на обеспечение незадымляемой зоны помещения

1.

РАСЧЕТ СИСТЕМЫ ДЫМОУДАЛЕНИЯ НА ОБЕСПЕЧЕНИЕ
НЕЗАДЫМЛЯЕМОЙ ЗОНЫ ПОМЕЩЕНИЯ

2.

3.

РАСЧЁТ ПЛОЩАДИ ОЧАГА ПОЖАРА
ИТОГИ

4.

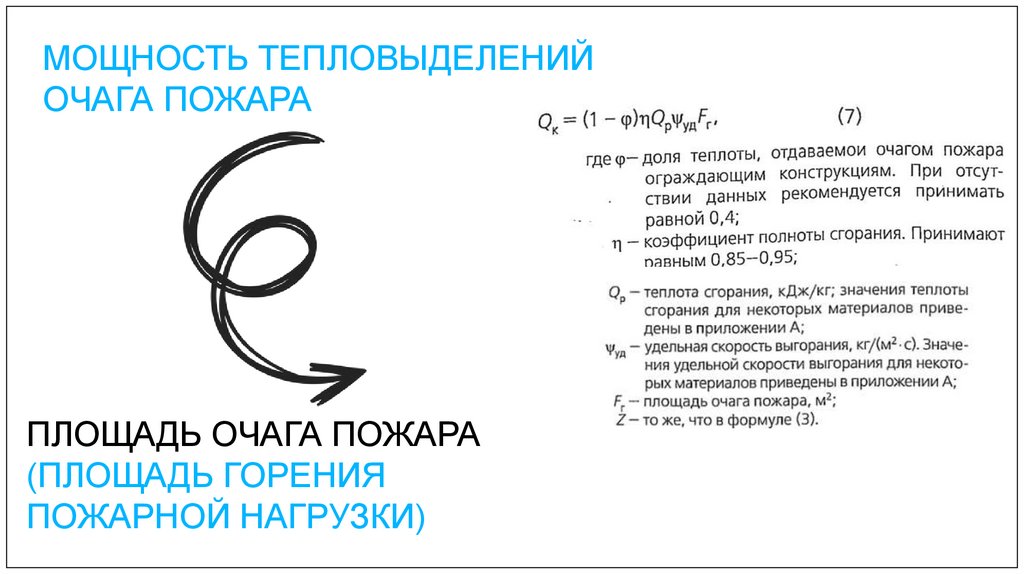

МОЩНОСТЬ ТЕПЛОВЫДЕЛЕНИЙ
ОЧАГА ПОЖАРА
ПЛОЩАДЬ ОЧАГА ПОЖАРА
(ПЛОЩАДЬ ГОРЕНИЯ
ПОЖАРНОЙ НАГРУЗКИ)

5.

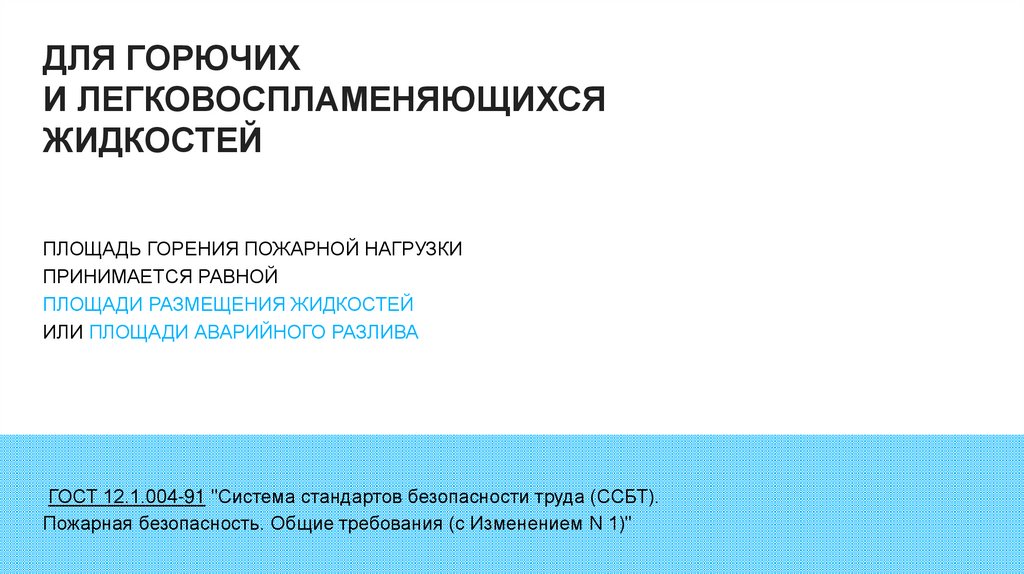

ДЛЯ ГОРЮЧИХ
И ЛЕГКОВОСПЛАМЕНЯЮЩИХСЯ
ЖИДКОСТЕЙ
ПЛОЩАДЬ ГОРЕНИЯ ПОЖАРНОЙ НАГРУЗКИ
ПРИНИМАЕТСЯ РАВНОЙ
ПЛОЩАДИ РАЗМЕЩЕНИЯ ЖИДКОСТЕЙ
ИЛИ ПЛОЩАДИ АВАРИЙНОГО РАЗЛИВА
ГОСТ 12.1.004-91 "Система стандартов безопасности труда (ССБТ).
Пожарная безопасность. Общие требования (с Изменением N 1)"

6.

ПРИ ГОРЕНИИ
ТВЕРДЫХ МАТЕРИАЛОВ
1. “ПРИ НАЛИЧИИ В ПОМЕЩЕНИИ
ВОДЯНОЙ АУП
ПОЖАР ЛОКАЛИЗУЕТСЯ В ЯЧЕЙКЕ, ОБСЛУЖИВАЕМОЙ
СПЛИНКЕРНЫМ ОРОСИТЕЛЕМ”
2. “ПРИ ОТСУТСТВИИ ВОДЯНОЙ АУП
В ЗДАНИИ ПРИНИМАЕТСЯ
СВОБОДНОЕ РАЗВИТИЕ ОЧАГА ПОЖАРА
ДО МОМЕНТА ПРИБЫТИЯ
ПОЖАРНЫХ ПОДРАЗДЕЛЕНИЙ
И ПОДАЧИ СРЕДСТВ ПОЖАРОТУШЕНИЯ,
ЛОКАЛИЗУЮЩИХ ПОЖАР.”

7.

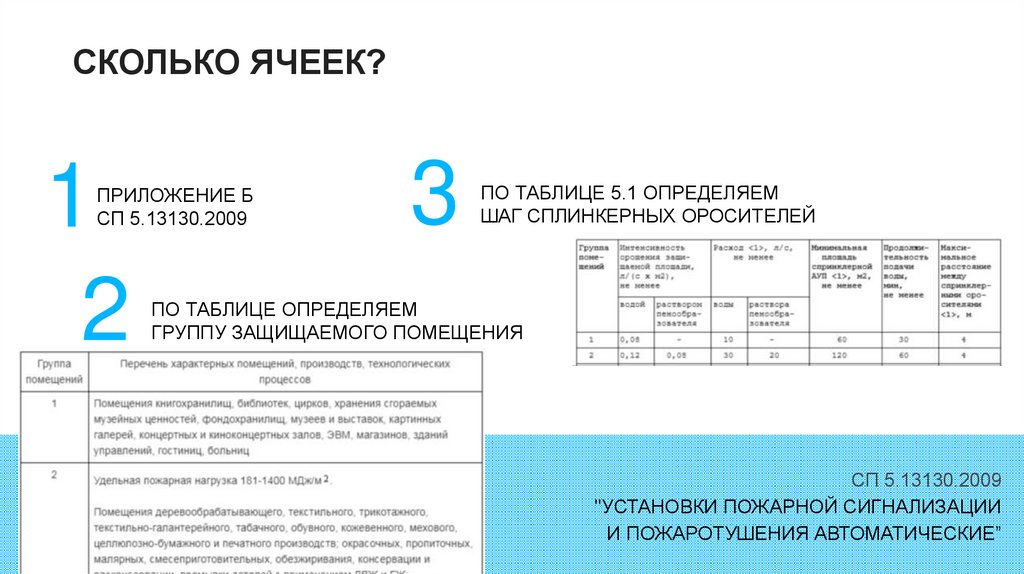

СКОЛЬКО ЯЧЕЕК?
1
2
ПРИЛОЖЕНИЕ Б
СП 5.13130.2009
3
ПО ТАБЛИЦЕ 5.1 ОПРЕДЕЛЯЕМ
ШАГ СПЛИНКЕРНЫХ ОРОСИТЕЛЕЙ
ПО ТАБЛИЦЕ ОПРЕДЕЛЯЕМ
ГРУППУ ЗАЩИЩАЕМОГО ПОМЕЩЕНИЯ
СП 5.13130.2009
"УСТАНОВКИ ПОЖАРНОЙ СИГНАЛИЗАЦИИ
И ПОЖАРОТУШЕНИЯ АВТОМАТИЧЕСКИЕ”

8.

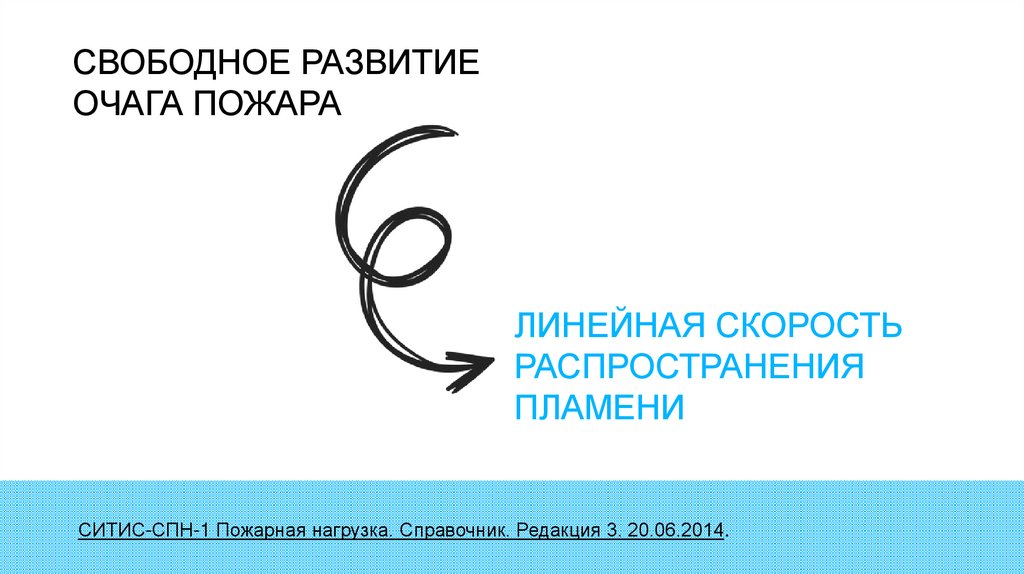

СВОБОДНОЕ РАЗВИТИЕ
ОЧАГА ПОЖАРА
ЛИНЕЙНАЯ СКОРОСТЬ
РАСПРОСТРАНЕНИЯ
ПЛАМЕНИ
СИТИС-СПН-1 Пожарная нагрузка. Справочник. Редакция 3. 20.06.2014.

9.

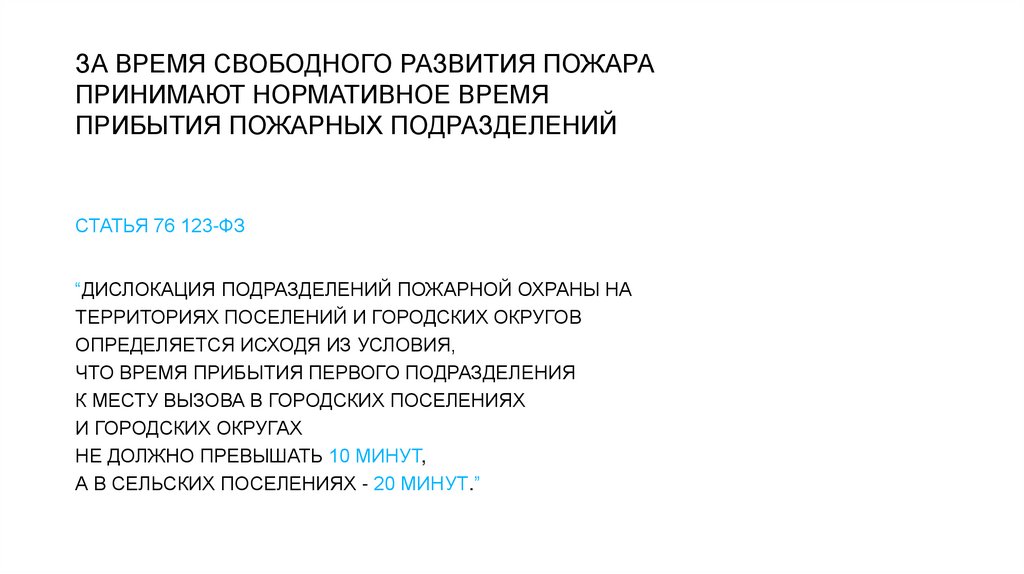

ЗА ВРЕМЯ СВОБОДНОГО РАЗВИТИЯ ПОЖАРА
ПРИНИМАЮТ НОРМАТИВНОЕ ВРЕМЯ
ПРИБЫТИЯ ПОЖАРНЫХ ПОДРАЗДЕЛЕНИЙ
СТАТЬЯ 76 123-ФЗ
“ДИСЛОКАЦИЯ ПОДРАЗДЕЛЕНИЙ ПОЖАРНОЙ ОХРАНЫ НА
ТЕРРИТОРИЯХ ПОСЕЛЕНИЙ И ГОРОДСКИХ ОКРУГОВ
ОПРЕДЕЛЯЕТСЯ ИСХОДЯ ИЗ УСЛОВИЯ,
ЧТО ВРЕМЯ ПРИБЫТИЯ ПЕРВОГО ПОДРАЗДЕЛЕНИЯ
К МЕСТУ ВЫЗОВА В ГОРОДСКИХ ПОСЕЛЕНИЯХ
И ГОРОДСКИХ ОКРУГАХ
НЕ ДОЛЖНО ПРЕВЫШАТЬ 10 МИНУТ,
А В СЕЛЬСКИХ ПОСЕЛЕНИЯХ - 20 МИНУТ.”

10.

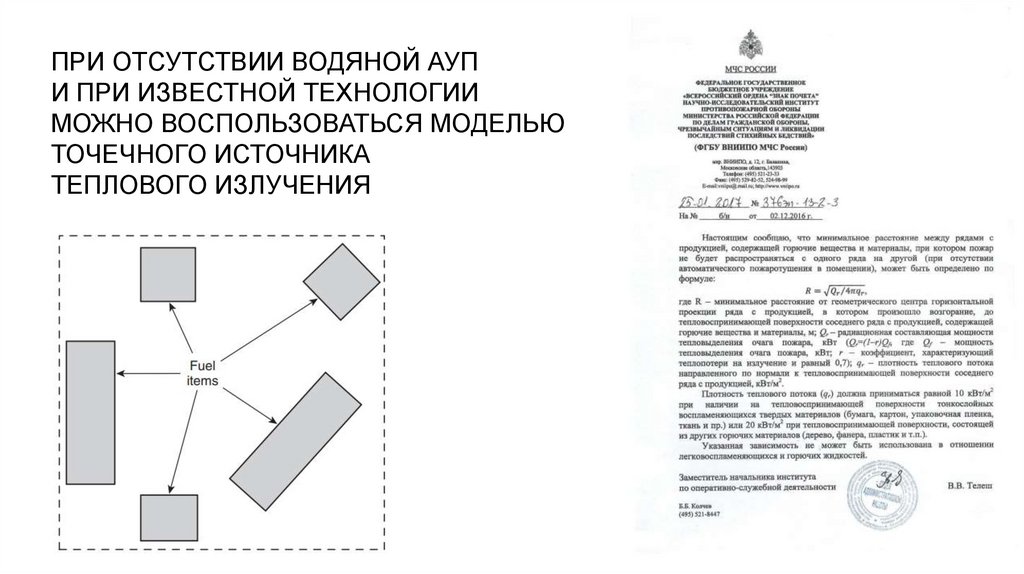

ПРИ ОТСУТСТВИИ ВОДЯНОЙ АУП
И ПРИ ИЗВЕСТНОЙ ТЕХНОЛОГИИ
МОЖНО ВОСПОЛЬЗОВАТЬСЯ МОДЕЛЬЮ
ТОЧЕЧНОГО ИСТОЧНИКА
ТЕПЛОВОГО ИЗЛУЧЕНИЯ

11.

1
2
3
ЗА ПЛОЩАДЬ ГОРЕНИЯ ПОЖАРНОЙ НАГРУЗКИ
ПРИНИМАЕМ ПЛОЩАДЬ ВЫБРАННОГО ОБЪЕКТА
РАССЧИТЫВАЕМ МОЩНОСТЬ
ТЕПЛОВЫДЕЛЕНИЯ ОЧАГА ПОЖАРА
ВЫЧИСЛЯЕМ "РАДИУС ЗАЖИГАНИЯ" R
4
СМОТРИМ, КАКИЕ ОБЪЕКТЫ
ПОПАДАЮТ В ОКРУЖНОСТЬ
С РАДИУСОМ R И,
ПРИ НЕОБХОДИМОСТИ,
УТОЧНЯЕМ ПЛОЩАДЬ ГОРЕНИЯ
ПОЖАРНОЙ НАГРУЗКИ
И ПЕРЕСЧИТЫВАЕМ МОЩНОСТЬ
ТЕПЛОВЫДЕЛЕНИЯ
ОЧАГА ПОЖАРА.
Приказ МЧС России от 10.07.2009 № 404 «Об утверждении методики определения расчётных величин
пожарного риска на производственных объектах» -qr
