ВЫСОКООБЪЕМНАЯ ГИДРОМАШИНА
Проблема Недостатки конструкций насосов/компрессоров
Проблема Следствия
РЕШЕНИЕ Высокообъемная гидромашина
Теория диаметрально поступательного движения.
Конструкция гидромашины
Преимущества
ДОСТОИНСТВА НАСОСА
ОБЛАСТЬ ПРИМЕНЕНИЯ
Интересы заказчиков
379.49K
Категория: ПромышленностьПромышленность

Высокообъемная гидромашина

1. ВЫСОКООБЪЕМНАЯ ГИДРОМАШИНА

Фефилов
Алексей Николаевич
+7 (922) 208 9449
ВЫСОКООБЪЕМНАЯ
ГИДРОМАШИНА

2. Проблема Недостатки конструкций насосов/компрессоров

– устаревшие лицензионные разработки
– сложная геометрия сопрягаемых
поверхностей
– малый КПД винтовой и поршневой
передач
– большое количество деталей
– Помпаж / кавитация
– Прочность лопаток

3. Проблема Следствия

• Сложность сочетания высокого объема
нагнетания с высоким давлением
• Повышенные энерго - и трудозатраты при
производстве и эксплуатации
• Громоздкость

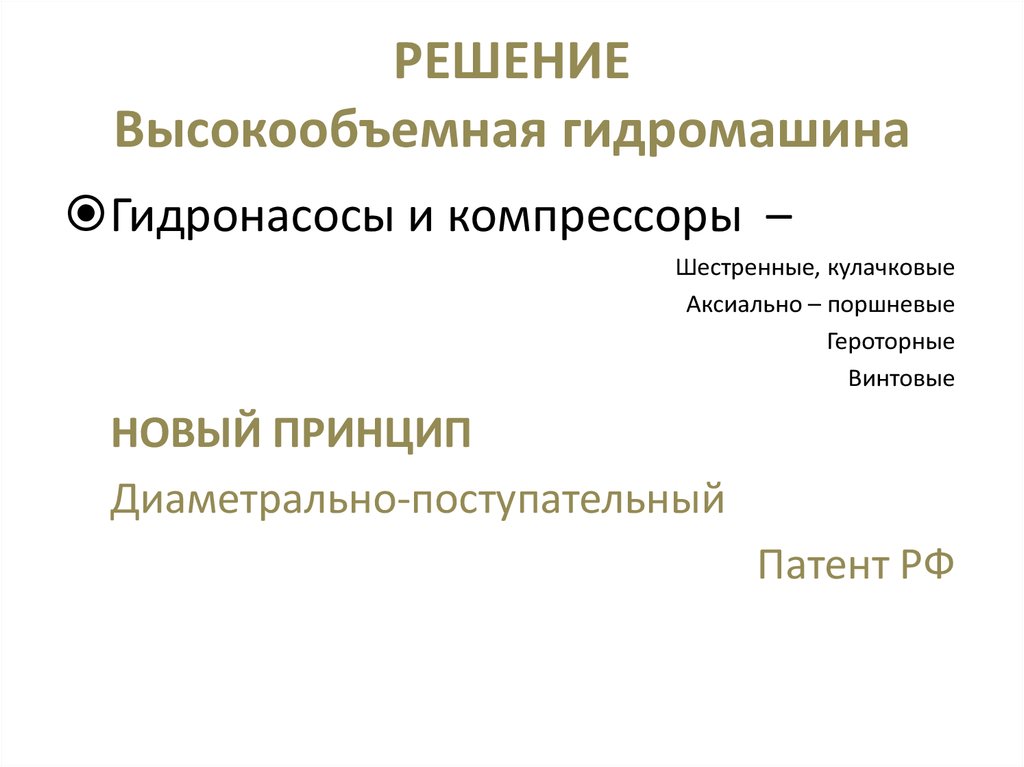

4. РЕШЕНИЕ Высокообъемная гидромашина

Гидронасосы и компрессоры –
Шестренные, кулачковые
Аксиально – поршневые
Героторные
Винтовые
НОВЫЙ ПРИНЦИП
Диаметрально-поступательный
Патент РФ

5. Теория диаметрально поступательного движения.

Точка А, движущаяся по окружности В с
радиусом Rв, с угловой скоростью Wв,
одновременно совершает возвратнопоступательное движение вдоль
диаметра D между точками d1 d2
окружности С с радиусом RC=2 Rв и
центром, лежащим на окружности Rв,
при условии вращения диаметра D
вокруг центра окружности RC с угловой
скоростью WC=1/2Wв в направлении
вращения точки А

6. Конструкция гидромашины

7. Преимущества


Встроенная регулировка
Высокое давление + Высокая подача
Многоступенчатость
Компактность
Простой ремонт
Магнито – жидкостные уплотнения
Интегрированая САУ
Рабочие жидкости ВОЗДУХ ВОДА МАСЛО

8. ДОСТОИНСТВА НАСОСА

• Отсутствие сферически сопрягаемых
поверхностей
• Многоступенчатость
• Высокая ПОДАЧА (до 4500 л/мин)
• Высокое ДАВЛЕНИЕ (до 500 атм)
• Повышенный ресурс
• Простота регулирования
• Магнитно – жидкостные уплотнения

9. ОБЛАСТЬ ПРИМЕНЕНИЯ


Нефте и газоперекачка
Авиация, космос, транспорт
Гидравлические трансмиссии
Строительно-дорожная техника
Сельско -хозяйственная техника
Станки
Водометные двигатели
Пожарная техника, ЖКХ
Производство, медицина

10. Интересы заказчиков

• Буровые насосы для нефтедобычи
• Установки сжижения газа
• Магистральные насосы перекачки
компримированного газа
• Насосы-дозаторы заправки машин сжиженным
газом
• Коммунальные машины (вода+воздух)
• Пожарные МЧС
• Гидронасосы, гидромоторы в технике
