Поток прямой радиации на произвольно ориентированную поверхность

1. Практическая работа №2

ПРАКТИЧЕСКАЯ РАБОТА №2

2. Поток прямой радиации на произвольно ориентированную поверхность

ПОТОК ПРЯМОЙ РАДИАЦИИ НА ПРОИЗВОЛЬНО
ОРИЕНТИРОВАННУЮ ПОВЕРХНОСТЬ
G G cos ,
где
G -
поток на площадку, перпендикулярную прямым лучам
- угол между направлением потока излучения и нормалью к
Поверхности приемника

3. Поток прямой радиации на ортогональную поверхность

ПОТОК ПРЯМОЙ РАДИАЦИИ НА
ОРТОГОНАЛЬНУЮ ПОВЕРХНОСТЬ

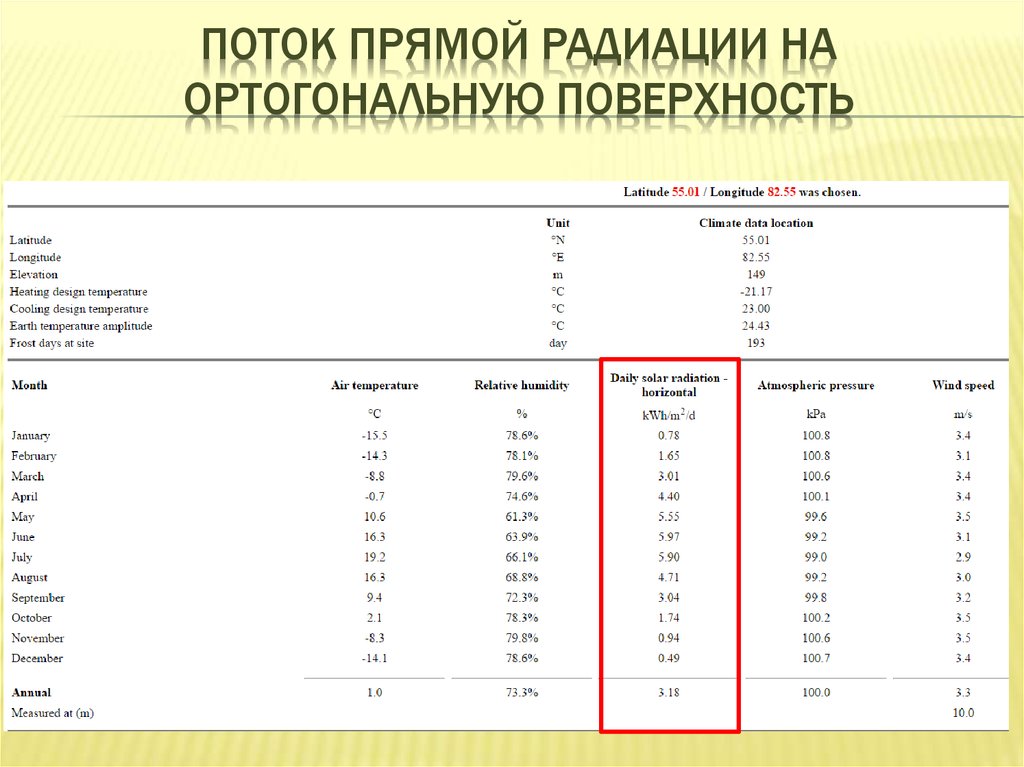

В таблице приведены суммарные объемы солнечной энергии по месяцам

4. Поток прямой радиации на ортогональную поверхность

ПОТОК ПРЯМОЙ РАДИАЦИИ НА
ОРТОГОНАЛЬНУЮ ПОВЕРХНОСТЬ

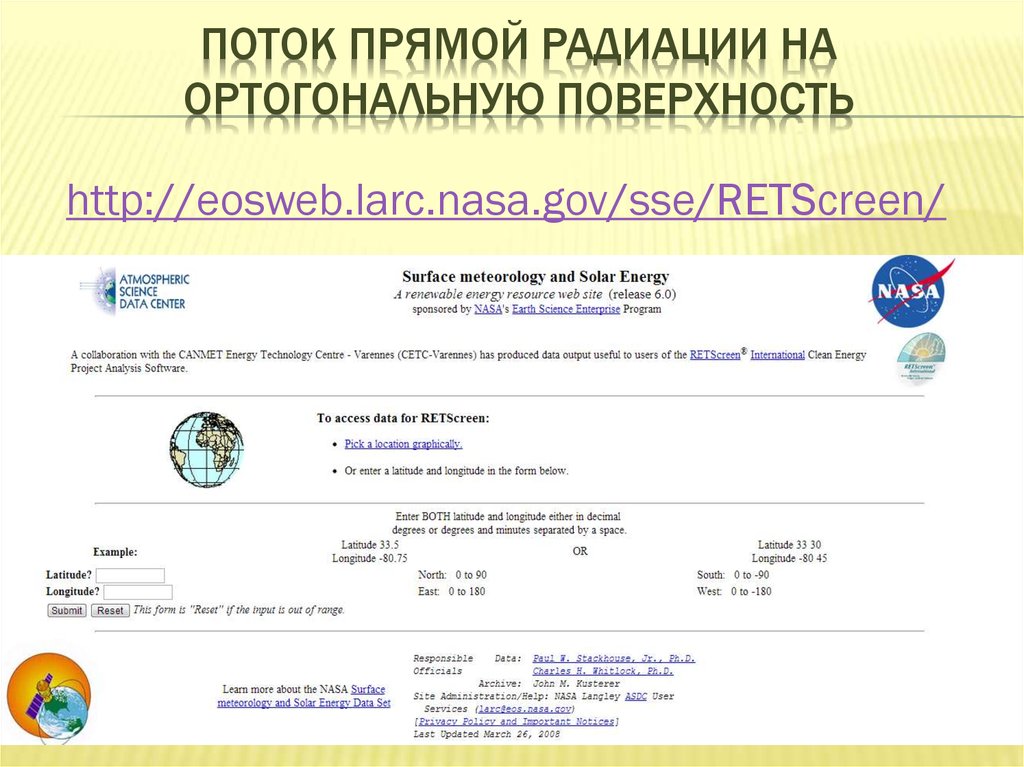

http://eosweb.larc.nasa.gov/sse/RETScreen/

5. Поток прямой радиации на ортогональную поверхность

ПОТОК ПРЯМОЙ РАДИАЦИИ НА
ОРТОГОНАЛЬНУЮ ПОВЕРХНОСТЬ

6. Угол наклона

УГОЛ НАКЛОНА
Угол между рассматриваемой плоскостью и горизонтальной
(0<β<90˚ для поверхностей, обращенных к экватору;
90˚<β<180˚ для поверхностей, повернутых от экватора);
β

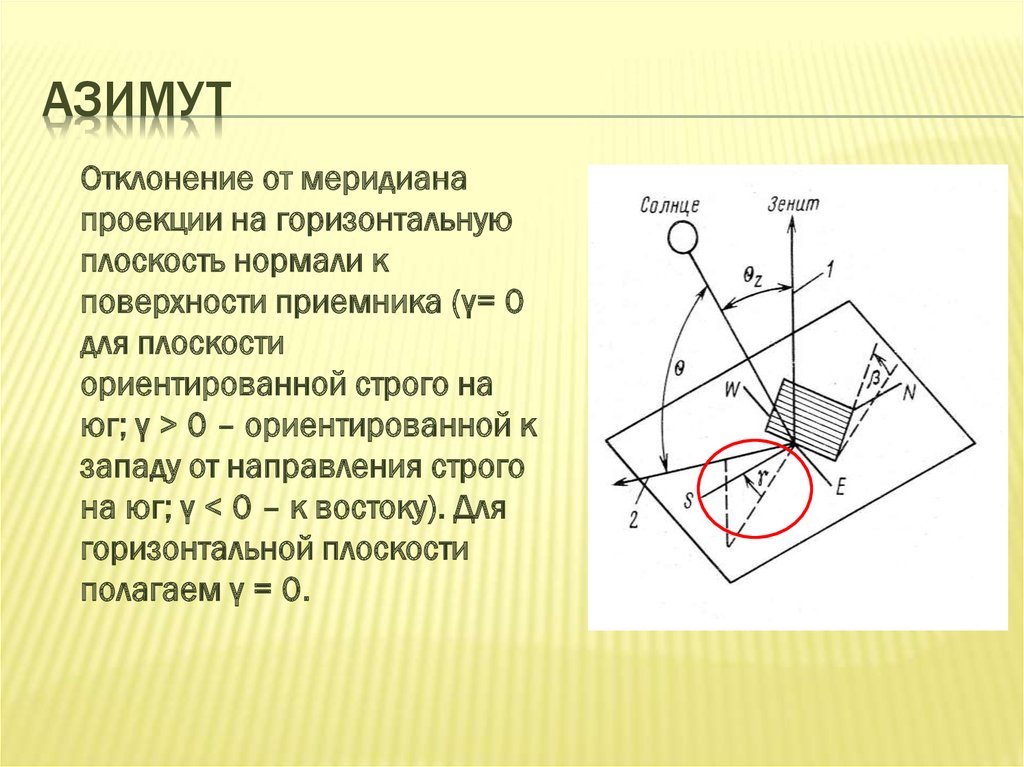

7. Азимут

АЗИМУТ
Отклонение от меридиана
проекции на горизонтальную
плоскость нормали к
поверхности приемника (γ= 0
для плоскости
ориентированной строго на
юг; γ > 0 – ориентированной к
западу от направления строго
на юг; γ < 0 – к востоку). Для
горизонтальной плоскости
полагаем γ = 0.

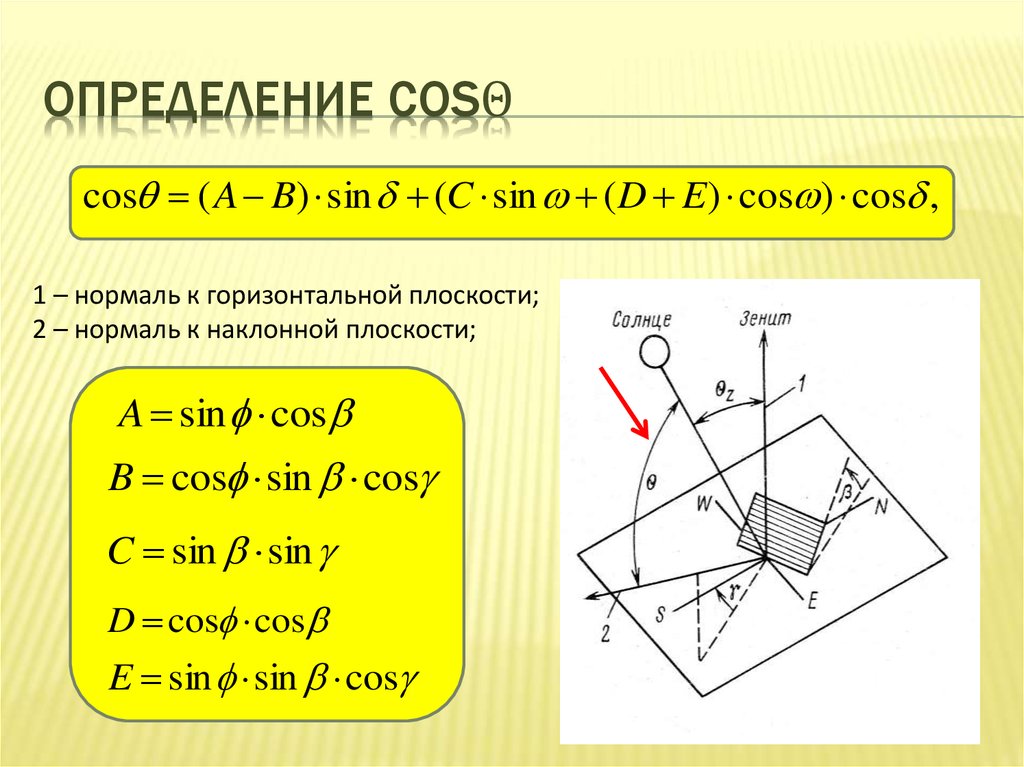

8. Определение cosθ

ОПРЕДЕЛЕНИЕ COSΘ
cos ( A B) sin (C sin ( D E) cos ) cos ,
1 – нормаль к горизонтальной плоскости;
2 – нормаль к наклонной плоскости;
A sin cos
B cos sin cos
C sin sin
D cos cos
E sin sin cos

9. Угол склонения

УГОЛ СКЛОНЕНИЯ
Угол между направлением к Солнцу и экваториальной
плоскостью, является мерой сезонных изменений.
284 n
0 sin 360
365
δ0 = 23,5˚
n – рассматриваемый день года (первое января – 1,
первое февраля – 32, первое марта – 61)

10. Часовой угол

ЧАСОВОЙ УГОЛ
Угол на который Земля поворачивается с момента
солнечного полдня. Один раз каждые 24 часа Солнце
попадает в меридиональную плоскость. Это – полдень по
солнечному времени для всех точек, имеющих данную
долготу.
15 ч-1 t zone 12ч zone
t zone - декретное время (в часах)
zone - долгота на которой находится солнце, когда t zone
соответствует полудню

11. Начальные условия

НАЧАЛЬНЫЕ УСЛОВИЯ

12. Расчёт часового угла

РАСЧЁТ ЧАСОВОГО УГЛА
15 t zone 12

13. Расчёт угла склонения

РАСЧЁТ УГЛА СКЛОНЕНИЯ
284 n
0 sin 360
365

14. Расчет угла cosθ

РАСЧЕТ УГЛА COSΘ
cos ( A B) sin (C sin ( D E) cos ) cos ,

15. Расчет угла cosθ

РАСЧЕТ УГЛА COSΘ
G G cos ,

16. Содержание отчёта

СОДЕРЖАНИЕ ОТЧЁТА
• Титульный лист
• Краткая теория
• Пример расчета в развернутом виде
• Расчеты, сведенные в таблицы
• Значения среднемесячной инсоляции на
произвольно ориентированную поверхность
