Компас-3D

1.

2.

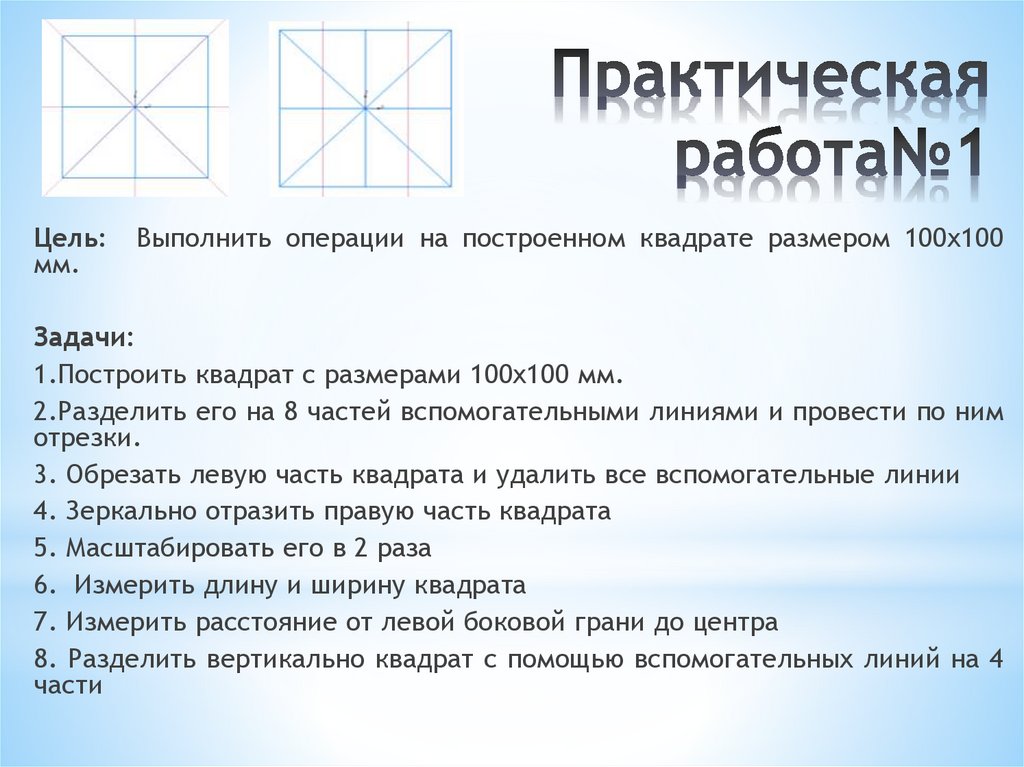

Цель:
мм.
Выполнить операции на построенном квадрате размером 100x100
Задачи:
1.Построить квадрат с размерами 100x100 мм.
2.Разделить его на 8 частей вспомогательными линиями и провести по ним
отрезки.
3. Обрезать левую часть квадрата и удалить все вспомогательные линии
4. Зеркально отразить правую часть квадрата
5. Масштабировать его в 2 раза
6. Измерить длину и ширину квадрата
7. Измерить расстояние от левой боковой грани до центра
8. Разделить вертикально квадрат с помощью вспомогательных линий на 4
части

3.

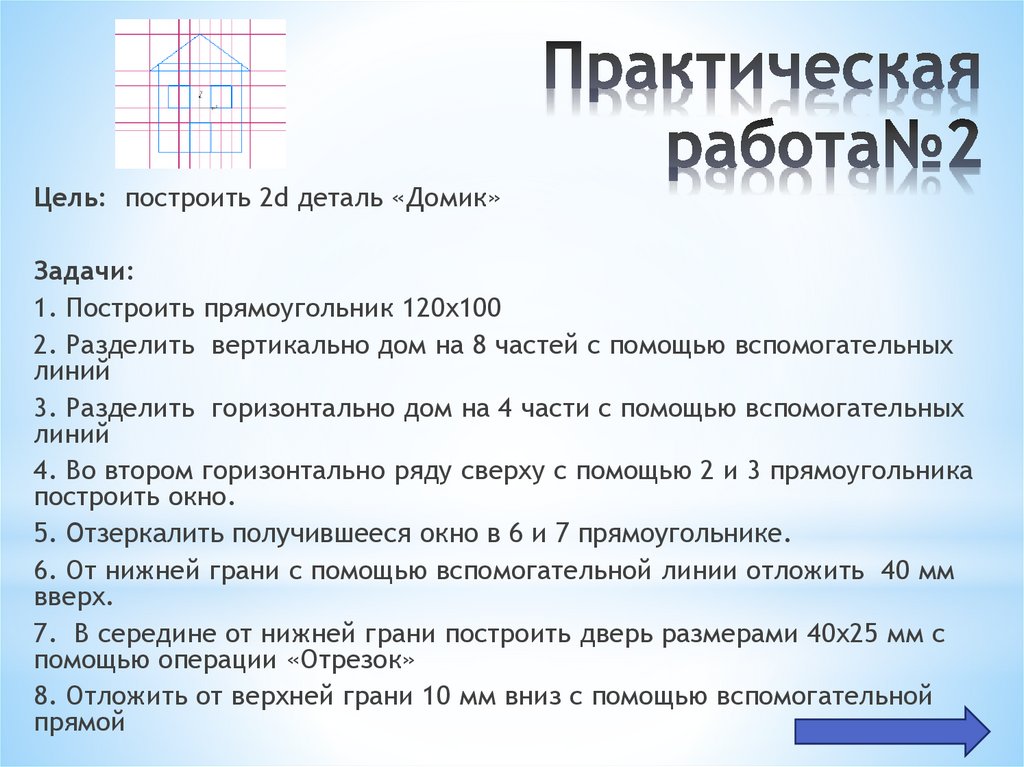

Цель: построить 2d деталь «Домик»
Задачи:
1. Построить прямоугольник 120x100
2. Разделить вертикально дом на 8 частей с помощью вспомогательных
линий
3. Разделить горизонтально дом на 4 части с помощью вспомогательных
линий
4. Во втором горизонтально ряду сверху с помощью 2 и 3 прямоугольника
построить окно.
5. Отзеркалить получившееся окно в 6 и 7 прямоугольнике.
6. От нижней грани с помощью вспомогательной линии отложить 40 мм
вверх.
7. В середине от нижней грани построить дверь размерами 40x25 мм с
помощью операции «Отрезок»
8. Отложить от верхней грани 10 мм вниз с помощью вспомогательной
прямой

4.

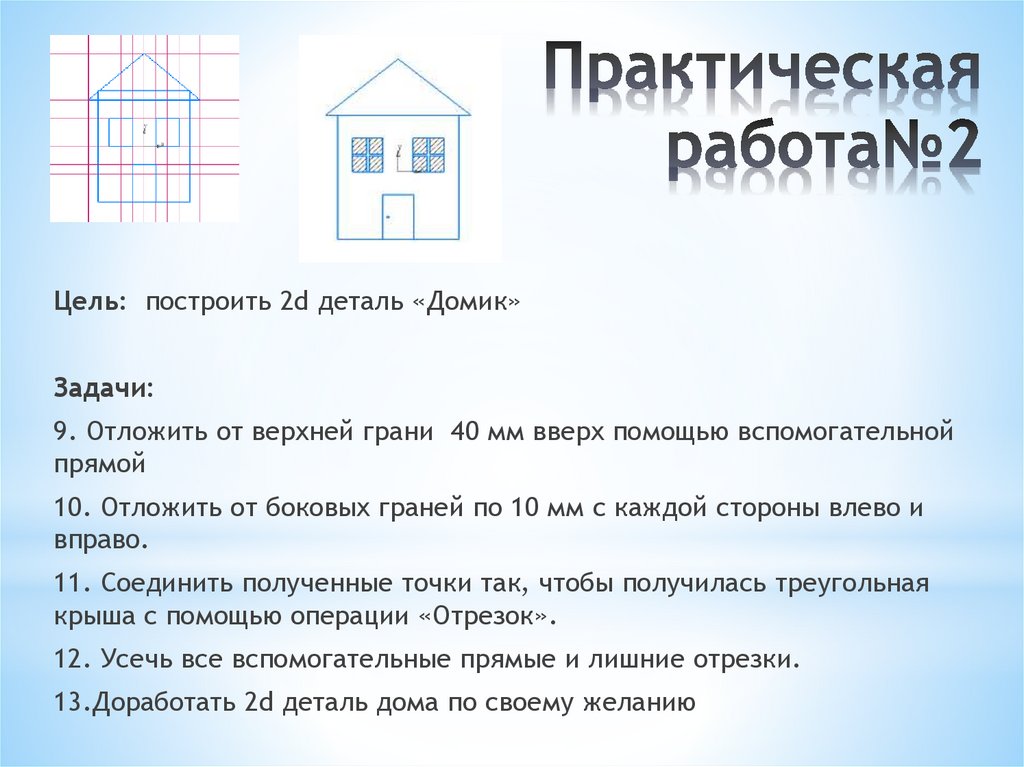

Цель: построить 2d деталь «Домик»
Задачи:
9. Отложить от верхней грани 40 мм вверх помощью вспомогательной
прямой
10. Отложить от боковых граней по 10 мм с каждой стороны влево и
вправо.
11. Соединить полученные точки так, чтобы получилась треугольная
крыша с помощью операции «Отрезок».
12. Усечь все вспомогательные прямые и лишние отрезки.
13.Доработать 2d деталь дома по своему желанию

5.

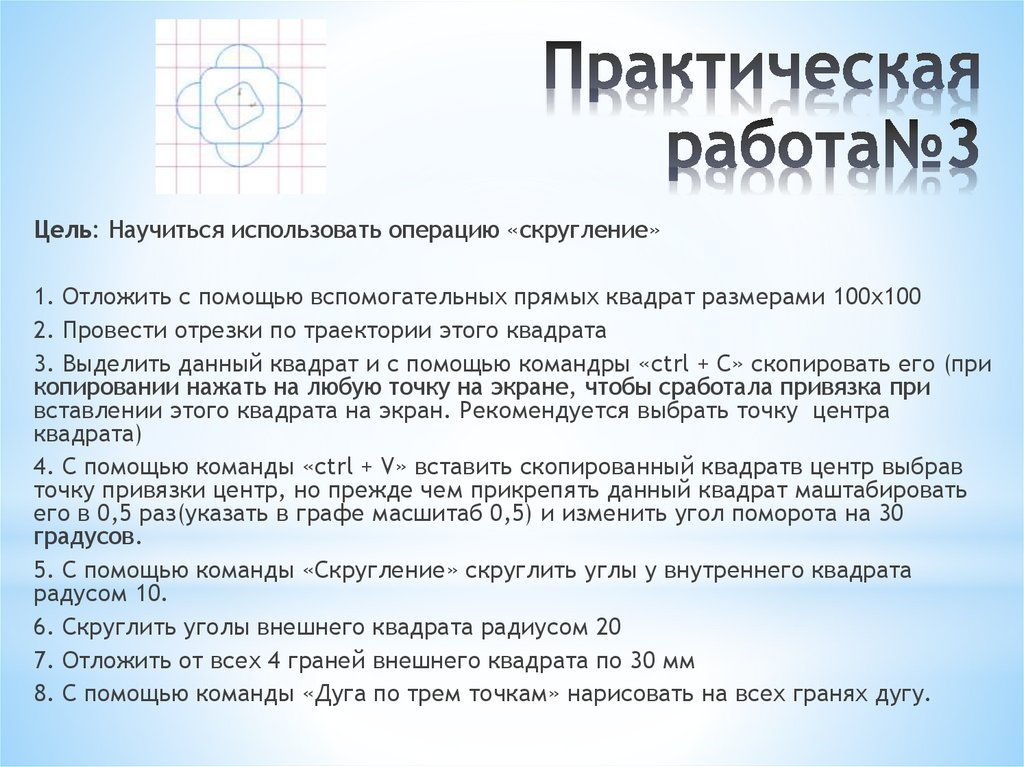

Цель: Научиться использовать операцию «скругление»
1. Отложить с помощью вспомогательных прямых квадрат размерами 100x100
2. Провести отрезки по траектории этого квадрата
3. Выделить данный квадрат и с помощью командры «сtrl + C» скопировать его (при
копировании нажать на любую точку на экране, чтобы сработала привязка при
вставлении этого квадрата на экран. Рекомендуется выбрать точку центра
квадрата)
4. С помощью команды «сtrl + V» вставить скопированный квадратв центр выбрав
точку привязки центр, но прежде чем прикрепять данный квадрат маштабировать
его в 0,5 раз(указать в графе масшитаб 0,5) и изменить угол поморота на 30
градусов.
5. С помощью команды «Скругление» скруглить углы у внутреннего квадрата
радусом 10.
6. Скруглить уголы внешнего квадрата радиусом 20
7. Отложить от всех 4 граней внешнего квадрата по 30 мм
8. С помощью команды «Дуга по трем точкам» нарисовать на всех гранях дугу.

6.

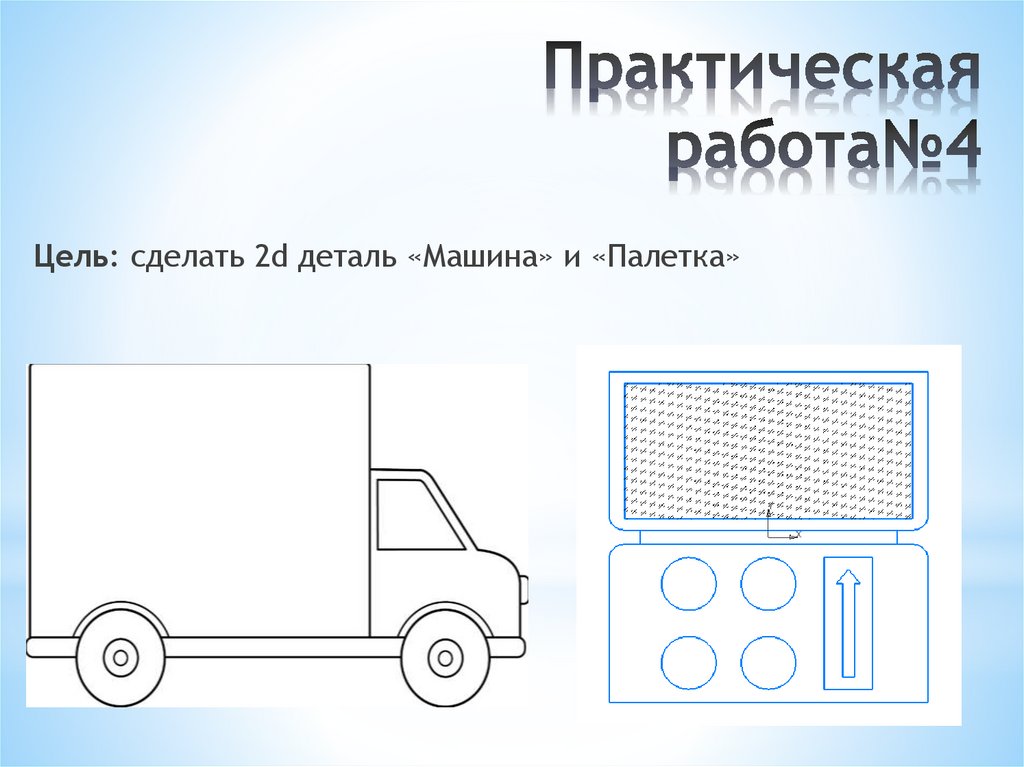

Цель: сделать 2d деталь «Машина» и «Палетка»

7.

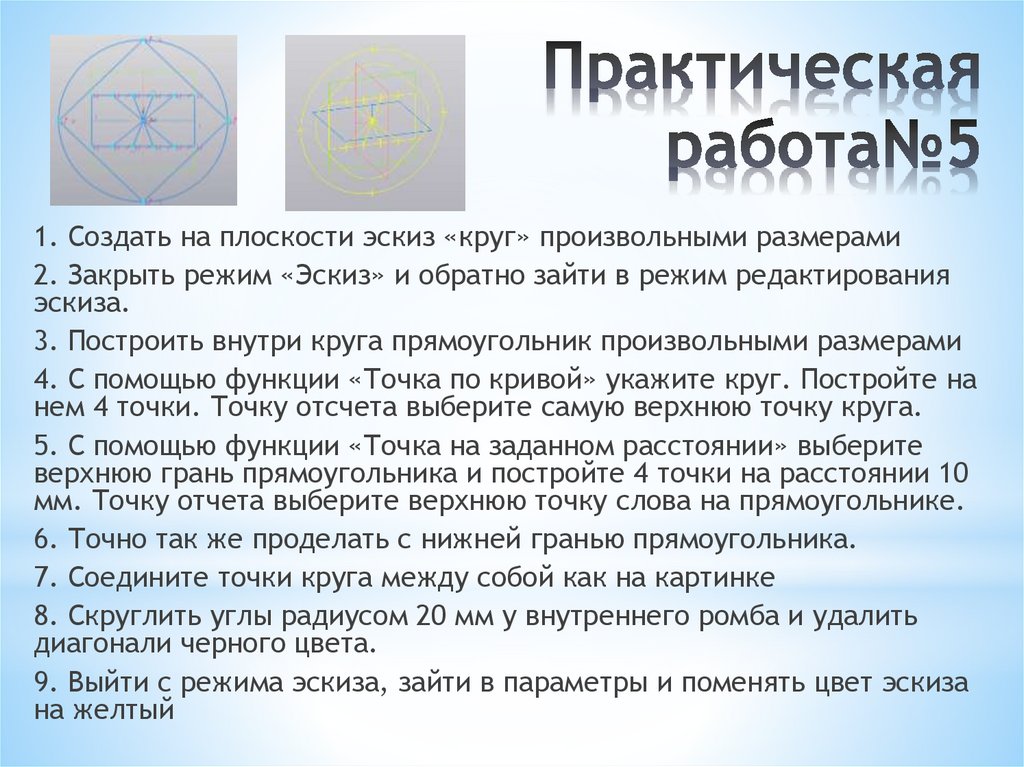

1. Создать на плоскости эскиз «круг» произвольными размерами
2. Закрыть режим «Эскиз» и обратно зайти в режим редактирования
эскиза.
3. Построить внутри круга прямоугольник произвольными размерами
4. С помощью функции «Точка по кривой» укажите круг. Постройте на
нем 4 точки. Точку отсчета выберите самую верхнюю точку круга.
5. С помощью функции «Точка на заданном расстоянии» выберите
верхнюю грань прямоугольника и постройте 4 точки на расстоянии 10
мм. Точку отчета выберите верхнюю точку слова на прямоугольнике.
6. Точно так же проделать с нижней гранью прямоугольника.
7. Соедините точки круга между собой как на картинке
8. Скруглить углы радиусом 20 мм у внутреннего ромба и удалить
диагонали черного цвета.
9. Выйти с режима эскиза, зайти в параметры и поменять цвет эскиза
на желтый
