15-интерпритация1

1. Элемент 15.1. Интерпретация данных исследований

Интерпретация данных
исследований
Элемент 15.1.
Интерпретация данных исследований

2.

Интерпретация данных
исследований
Интерпретация данных промысловых
исследований
Заключаются:
Объект
исследования
Обработка числовых массивов
данных -получение параметров о
работе скважины, свойствах пласта,
геометрии пласта.
Добывающие механизированные и
фонтанные скважины, нагнетательные
скважины

3.

Интерпретация данных
исследований
Виды промысловой информации в зависимости от назначения
скважин и способа их эксплуатации
Источники информации
Задачи
Текущая
промысловая
информация
Изучаемые характеристики и данные
Текущие и накопленные дебиты
нефти, газа, воды, профили отдачи;
трубные и межтрубные устьевые
давления, динамическое забойное
давление
Назначение
скважин
Способ
эксплуатации
добывающие
фонтанные
Текущие и накопленные дебиты
нефти, газа, воды, профили отдачи;
трубные и межтрубные устьевые
давления;
Динамический уровень в межтрубном
пространстве; режим работы ШГНУ
Профили приемистости,
трубные и межтрубные
давления
устьевые
Механикированные
УЭЦН
ШГН
водонагнетательн
ые

4. Первичная оценка качества и интерпретация данных промысловых исследований

Интерпретация данных
исследований
Первичная оценка качества и интерпретация данных
промысловых исследований
Замер
уровня

5.

Интерпретация данных
исследований

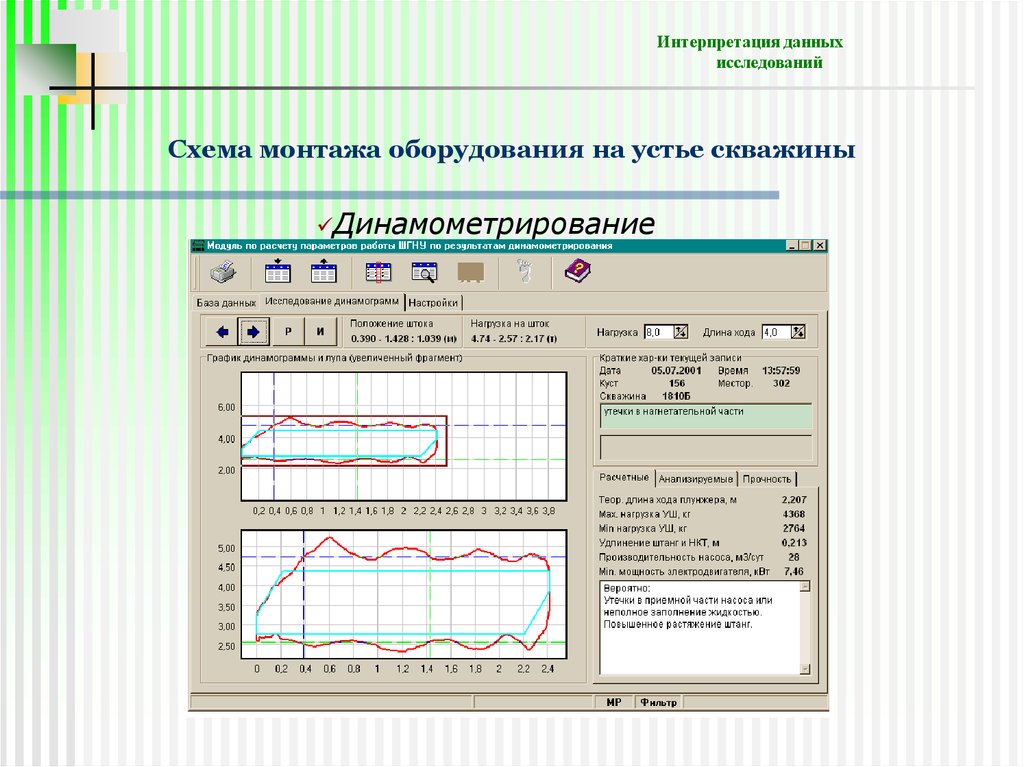

Схема монтажа оборудования на устье скважины
Динамометрирование

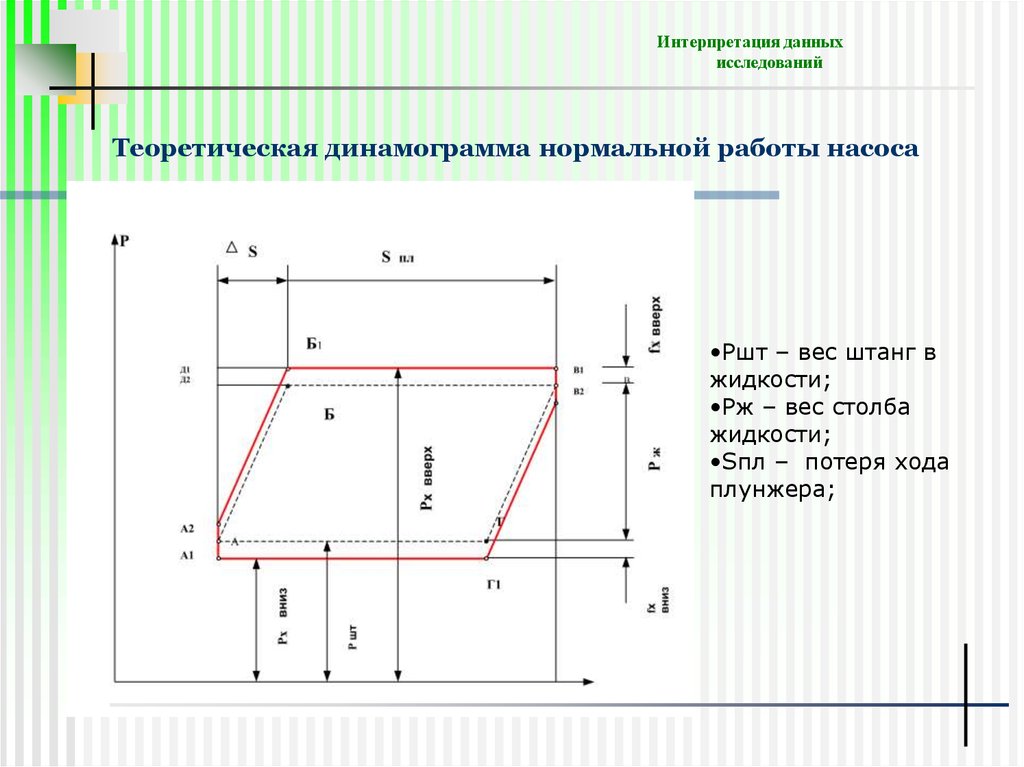

6. Теоретическая динамограмма нормальной работы насоса

Интерпретация данных
исследований
Теоретическая динамограмма нормальной работы насоса
•Ршт – вес штанг в
жидкости;
•Рж – вес столба
жидкости;
•Sпл – потеря хода
плунжера;

7.

Интерпретация данных
исследований

8.

Интерпретация данных
исследований

9.

Интерпретация данных
исследований

10. Обработка результатов исследования скважин со снятием кривой восстановления давления без учета притока жидкости к забою после ее останов

Интерпретация данных
исследований
Обработка результатов исследования скважин со снятием
кривой восстановления давления без учета притока жидкости к
забою после ее остановки
1. Спускают в скважину глубинный
манометр или дифференциальный
манометр.
2. Резко останавливают или
пускают скважину в работу.
3. Измеряют с помощью глубинного
дифференциального манометра
значения Pзаб во времени t
4. Определяют
5. Результаты полученных значений
заносят в таблицу:
Номера
точек
Время
t, c
p, МПа
lg t
1
t1
p1
lg t1
2
t2
p2
lg t2
3
t3
p3
lg t3
i
ti
pi
lg ti
20
t20
p20
lg t20

11.

Интерпретация данных
исследований
6. Кривая восстановления давления после остановки скважины
строится в координатах Dр, lg t
pi (t)
p2 p1
i
lg t 2 lg t1
B
lgt

12.

Интерпретация данных
исследований

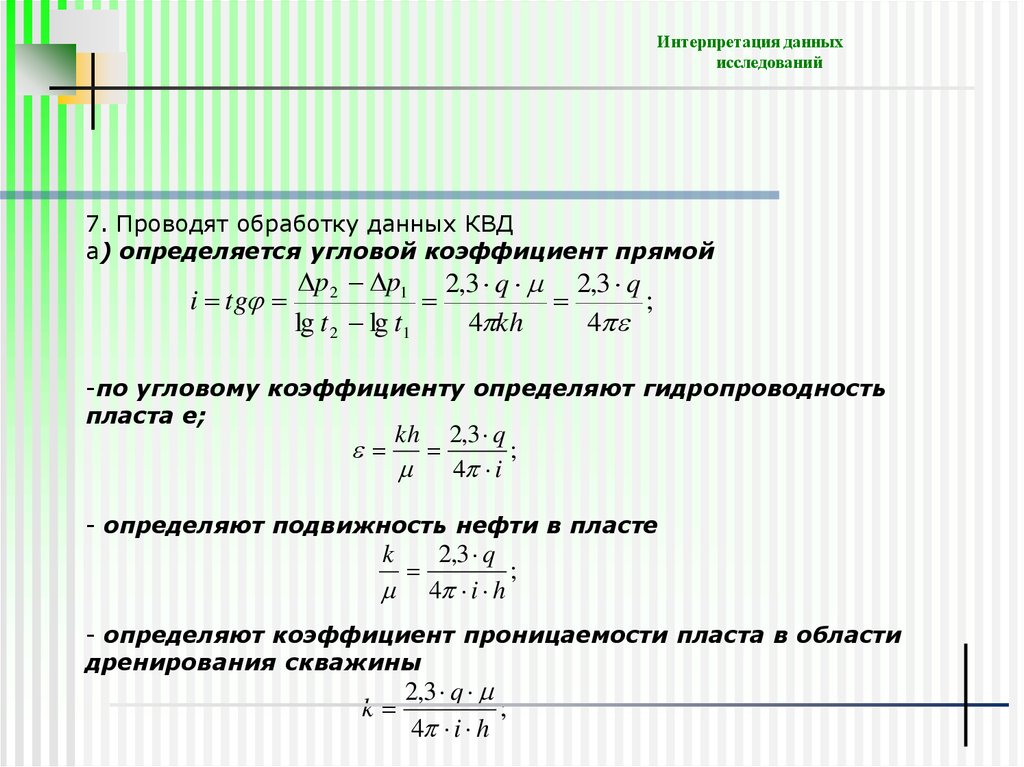

7. Проводят обработку данных КВД
а) определяется угловой коэффициент прямой
i tg
p 2 p1 2,3 q 2,3 q
;
lg t 2 lg t1
4 kh
4
-по угловому коэффициенту определяют гидропроводность
пласта e;
kh
2,3 q
;
4 i
- определяют подвижность нефти в пласте
k
2,3 q
;
4 i h
- определяют коэффициент проницаемости пласта в области
дренирования скважины
k
2,3 q
;
4 i h

13.

Интерпретация данных
исследований

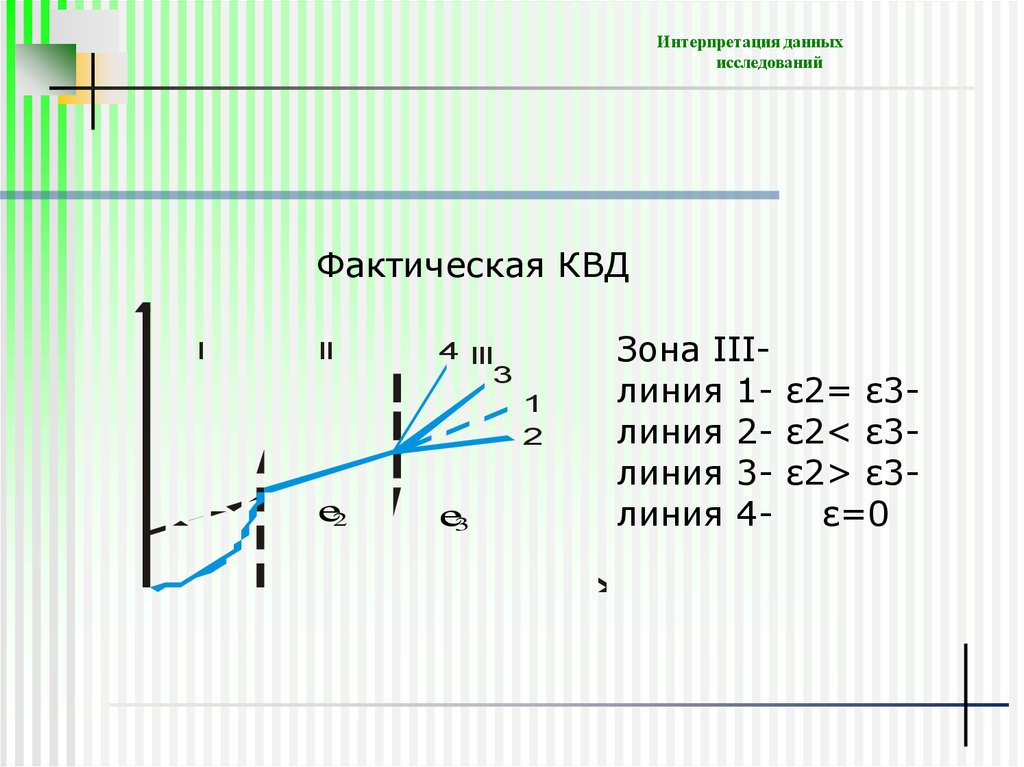

Фактическая КВД
I
II
4 III
3
1
2
е2
е3
Зона IIIлиния 1- ε2= ε3линия 2- ε2< ε3линия 3- ε2> ε3линия 4- ε=0
