Hyperbarické komory

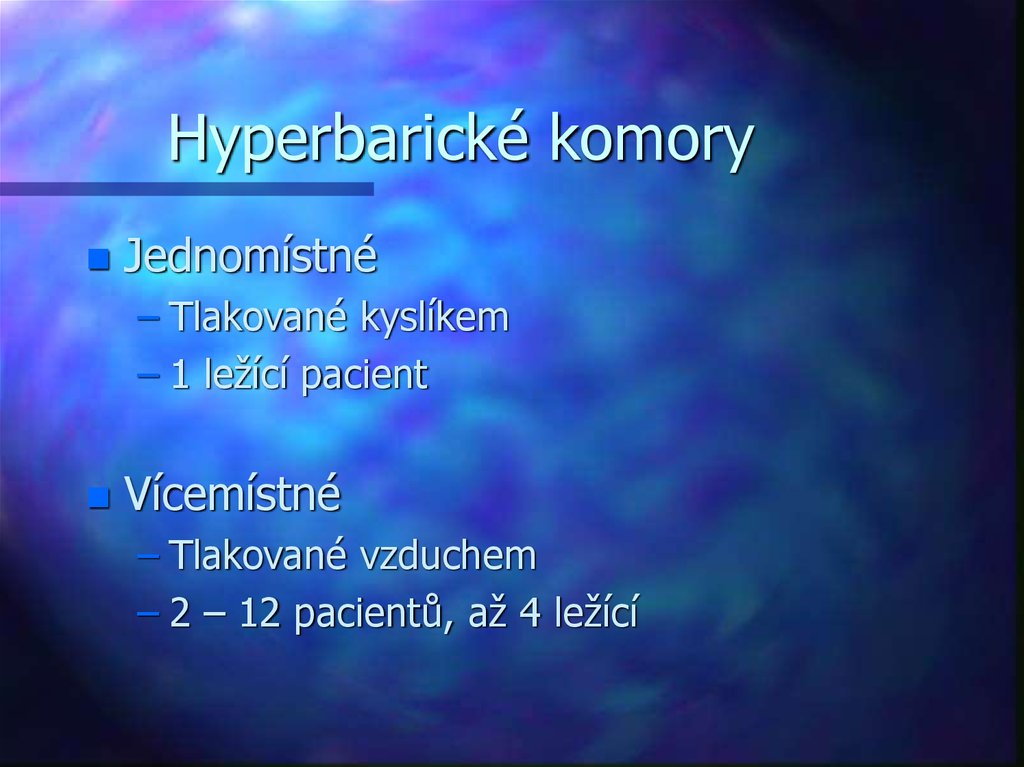

1. HYPERBARICKÉ KOMORY

2. Hyperbarické komory

Jednomístné
– Tlakované kyslíkem
– 1 ležící pacient
Vícemístné
– Tlakované vzduchem
– 2 – 12 pacientů, až 4 ležící

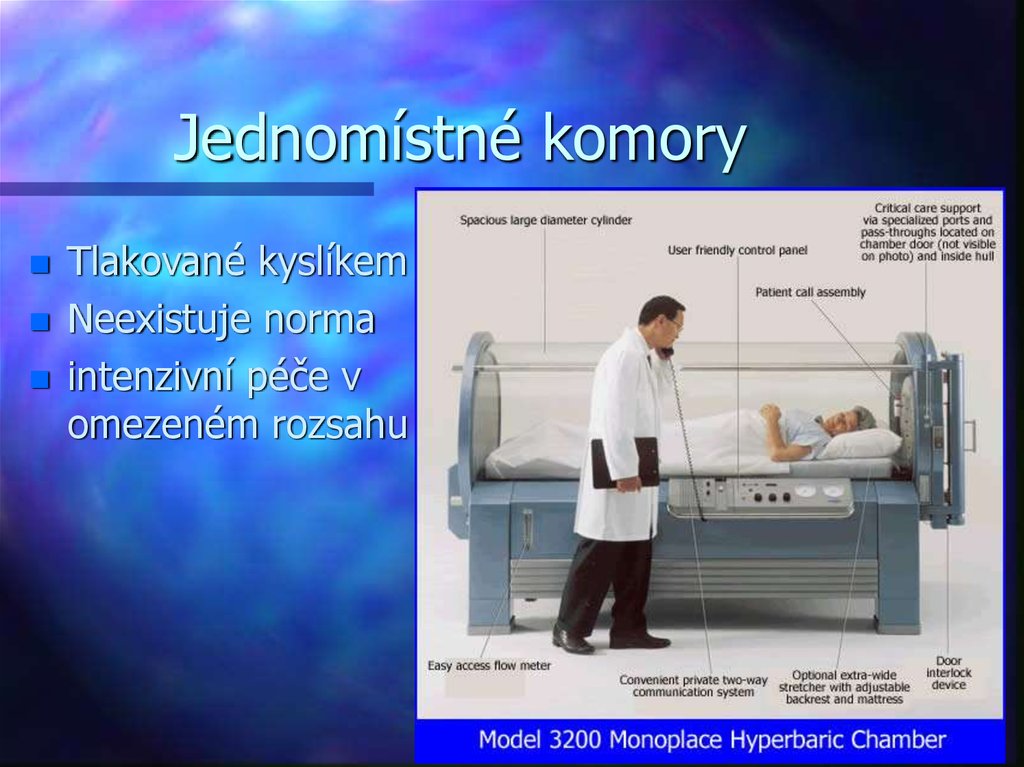

3. Jednomístné komory

Tlakované kyslíkem
Neexistuje norma
intenzivní péče v
omezeném rozsahu

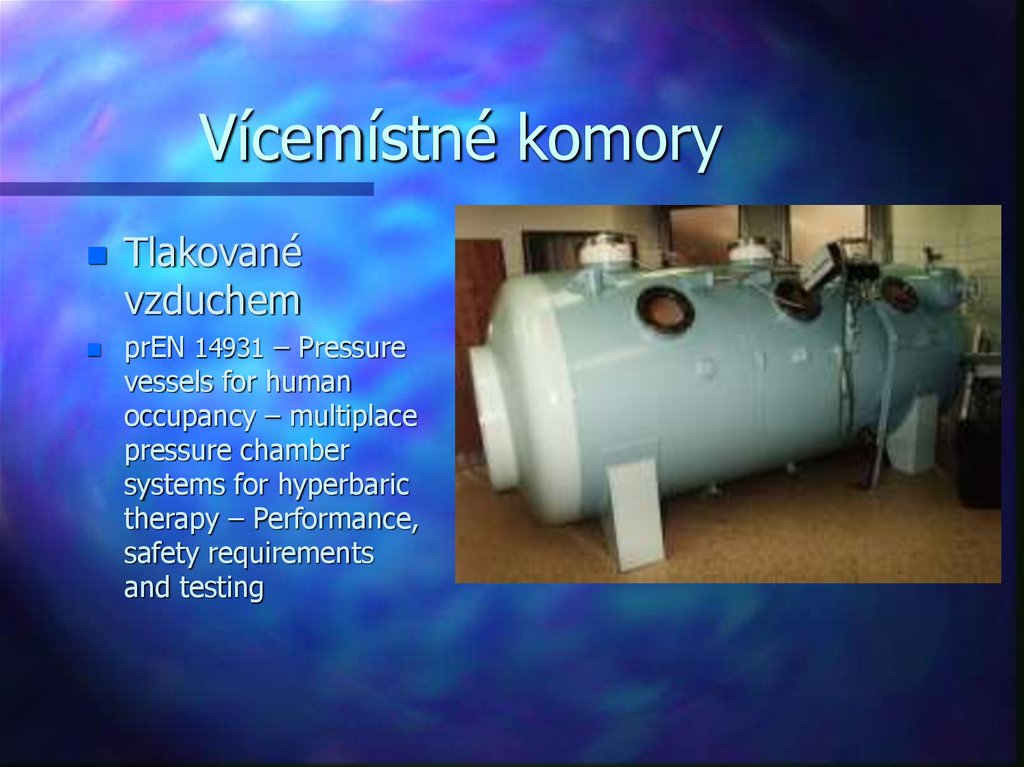

4. Vícemístné komory

Tlakované
vzduchem
prEN 14931 – Pressure
vessels for human
occupancy – multiplace
pressure chamber
systems for hyperbaric
therapy – Performance,
safety requirements
and testing

5. Základní části vícemístné komory

Hlavní komora
Předkomora
Podávací komůrka
Osvětlení
Komunikace
Systém dýchání O2
Hasicí zařízení
Výdech mimo komoru
Strojovna

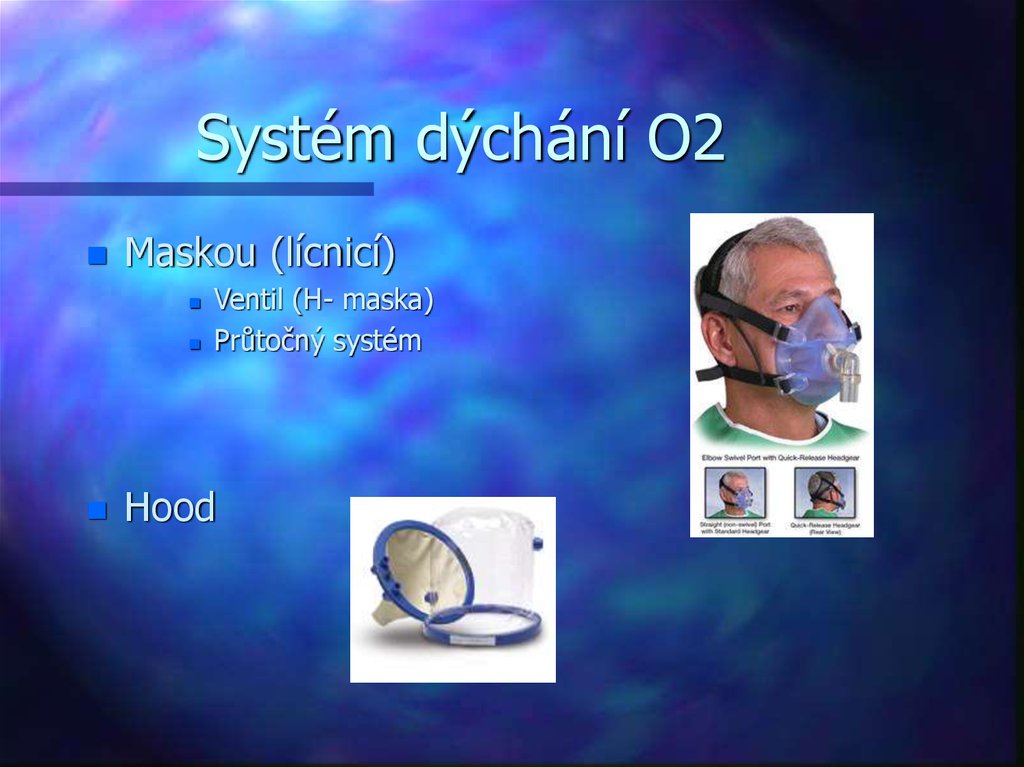

6. Systém dýchání O2

Maskou (lícnicí)
Ventil (H- maska)
Průtočný systém
Hood

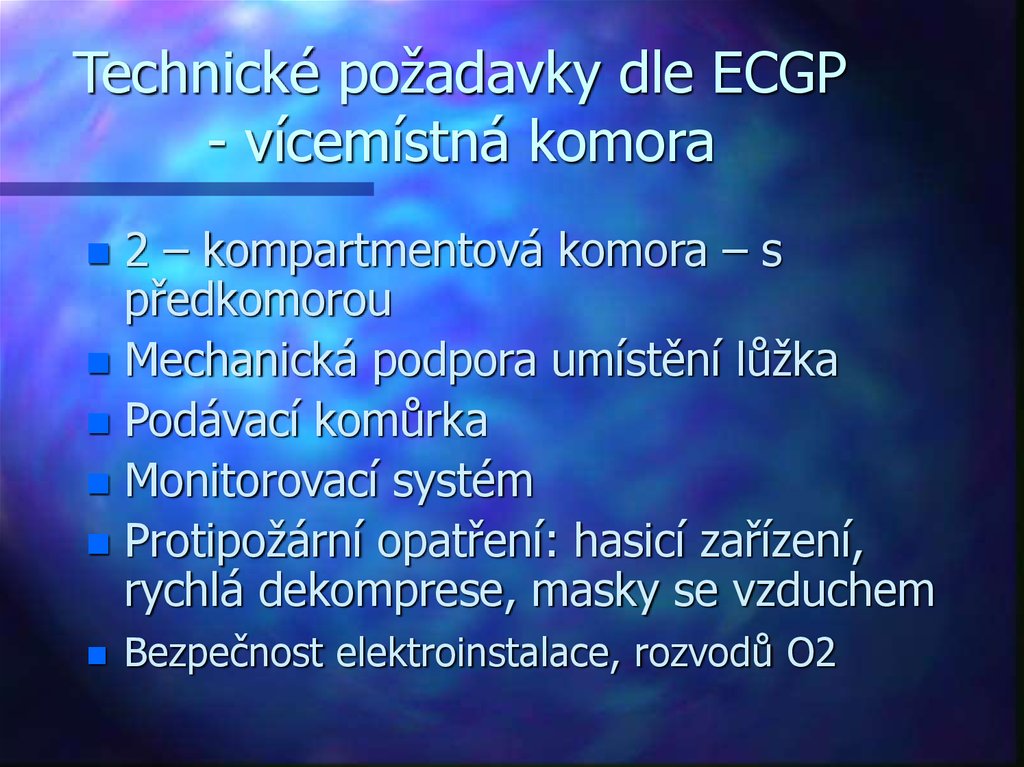

7. Technické požadavky dle ECGP - vícemístná komora

2 – kompartmentová komora – s
předkomorou
Mechanická podpora umístění lůžka
Podávací komůrka
Monitorovací systém
Protipožární opatření: hasicí zařízení,
rychlá dekomprese, masky se vzduchem
Bezpečnost elektroinstalace, rozvodů O2

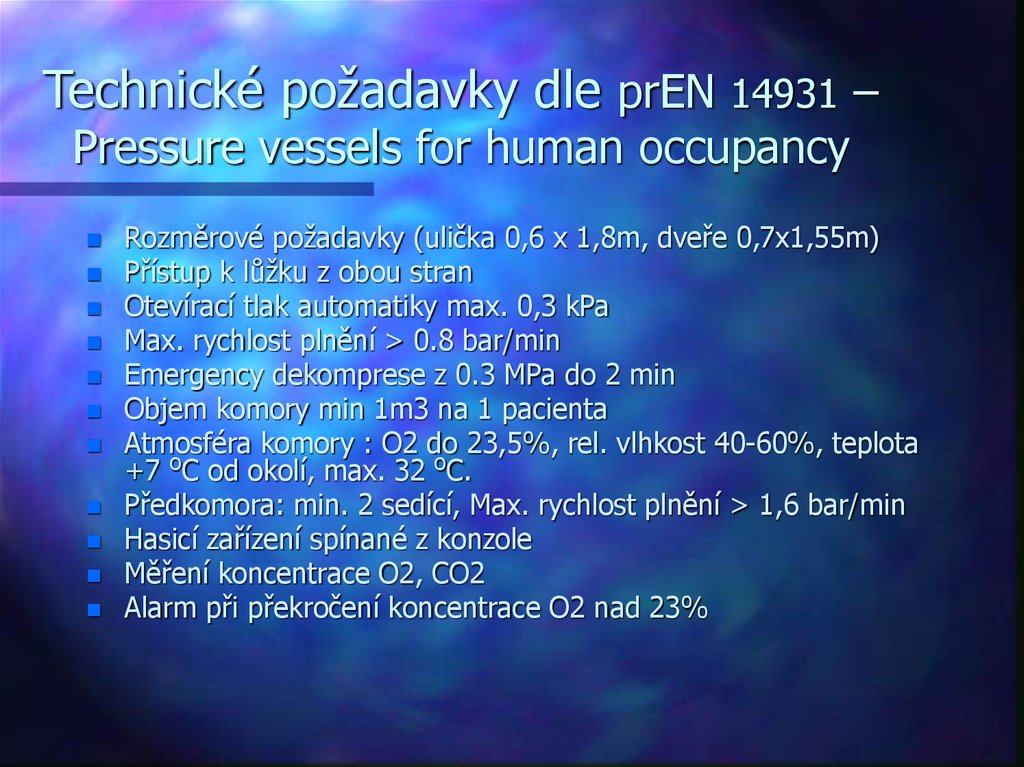

8. Technické požadavky dle prEN 14931 – Pressure vessels for human occupancy

Rozměrové požadavky (ulička 0,6 x 1,8m, dveře 0,7x1,55m)
Přístup k lůžku z obou stran
Otevírací tlak automatiky max. 0,3 kPa
Max. rychlost plnění > 0.8 bar/min
Emergency dekomprese z 0.3 MPa do 2 min
Objem komory min 1m3 na 1 pacienta
Atmosféra komory : O2 do 23,5%, rel. vlhkost 40-60%, teplota
+7 oC od okolí, max. 32 oC.
Předkomora: min. 2 sedící, Max. rychlost plnění > 1,6 bar/min
Hasicí zařízení spínané z konzole
Měření koncentrace O2, CO2
Alarm při překročení koncentrace O2 nad 23%

9. Technické požadavky dle prEN 14931 – Pressure vessels for human occupancy

Tlakování
– Záložní zdroj tlakování
– Proplach 30l/min/osobu po dobu min 150min, při tlaku 0,3
MPa
– Při větším tlaku proplach 30l/min/osobu pro 3 osoby po
dobu min 60 min
– Min 50% této kapacity musí být v zásobním tanku
Dodávka kyslíku – minimálně 75 l/min + dodatečné
vzorce
Komunikace komory+předkomory + záložní
telefonické spojení
Záložní zdroj (pro komory pro hyperbarii i pro
tlakování )
Osvětlení 500 lx

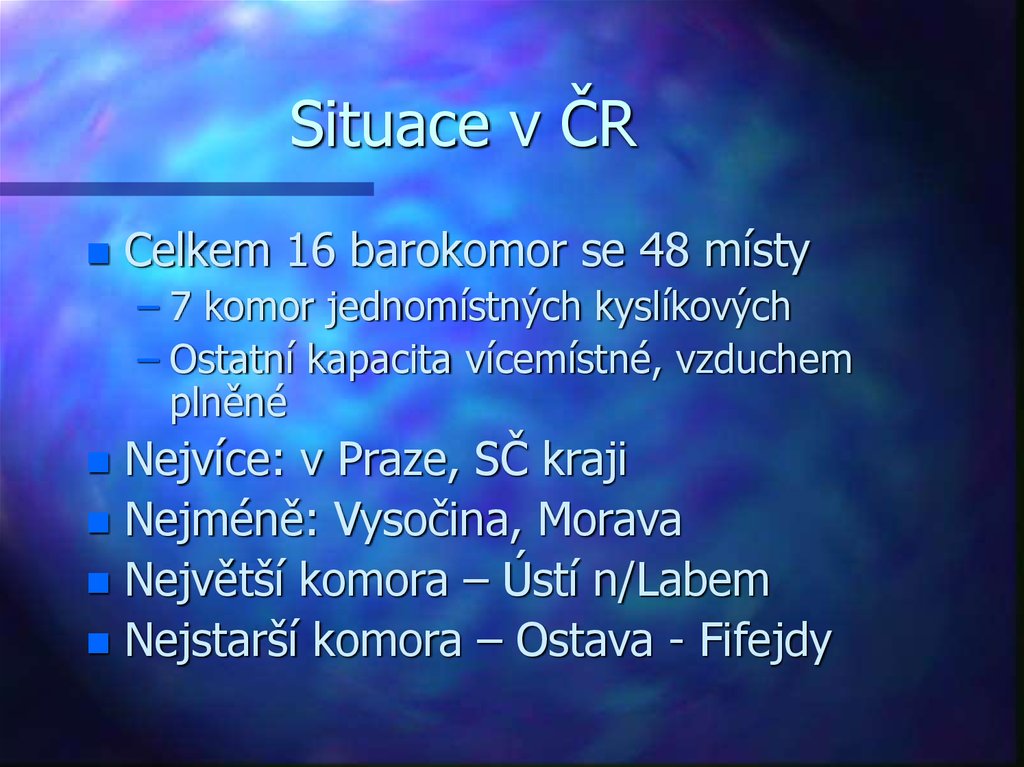

10. Situace v ČR

Celkem 16 barokomor se 48 místy
– 7 komor jednomístných kyslíkových
– Ostatní kapacita vícemístné, vzduchem
plněné
Nejvíce: v Praze, SČ kraji
Nejméně: Vysočina, Morava
Největší komora – Ústí n/Labem
Nejstarší komora – Ostava - Fifejdy

11. Hyperbarická komora Ústí n/Labem

12. Hyperbarická komora Ústí n/Labem

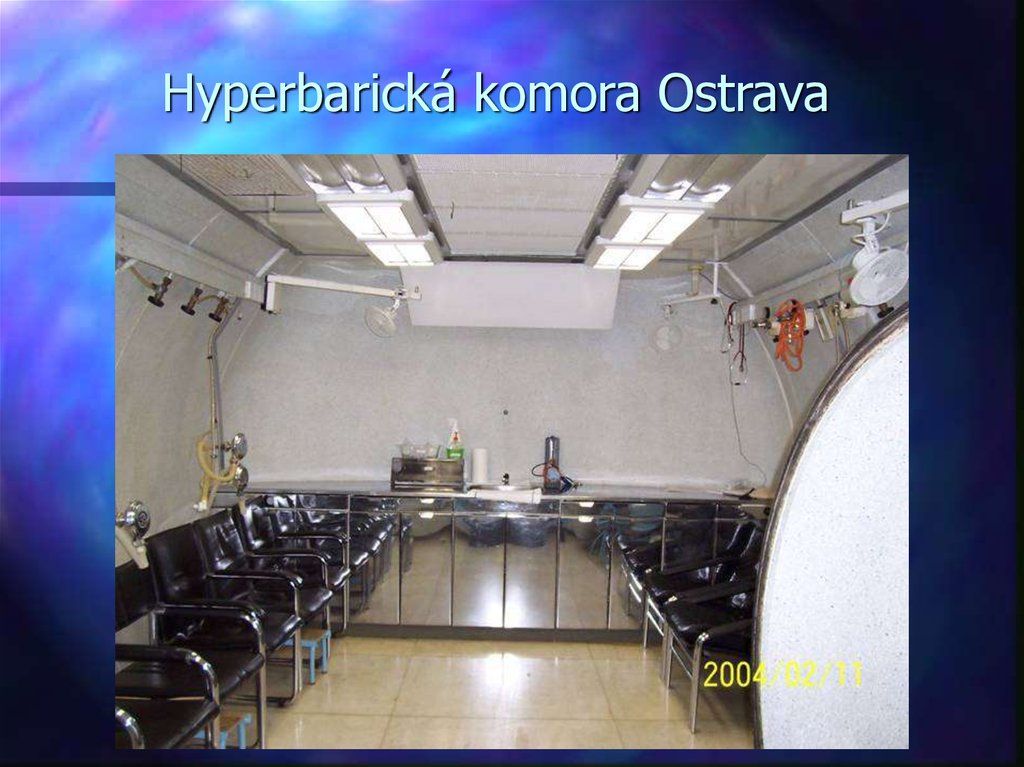

13. Hyperbarická komora Ostrava

14. Hyperbarická komora Ostrava

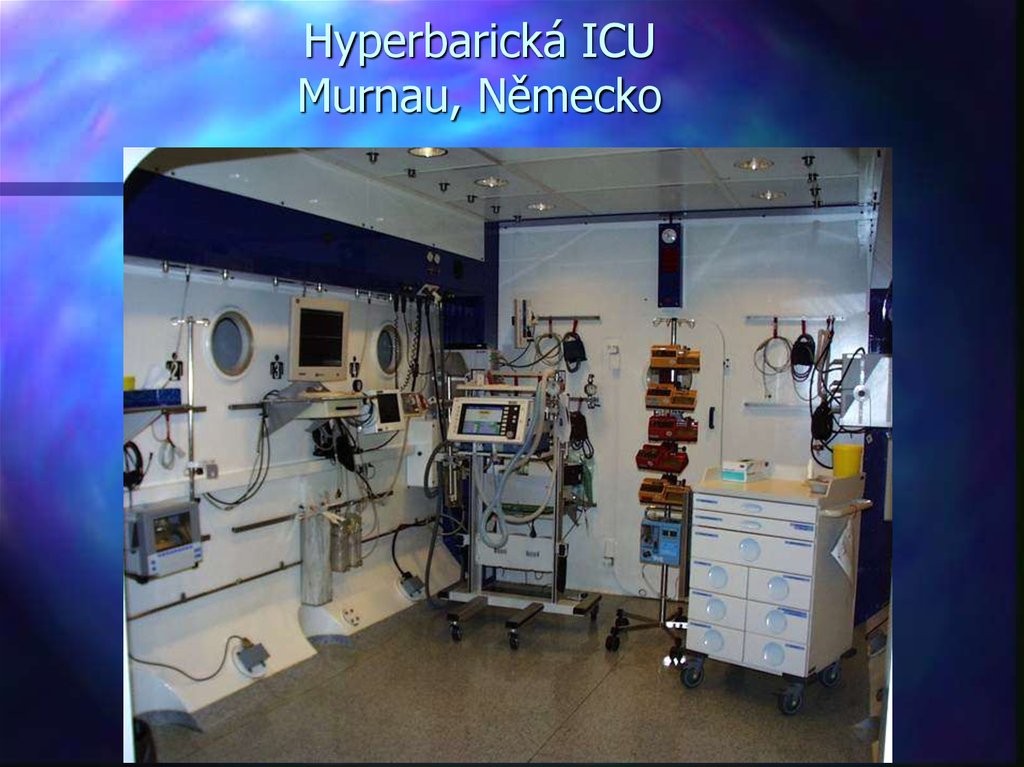

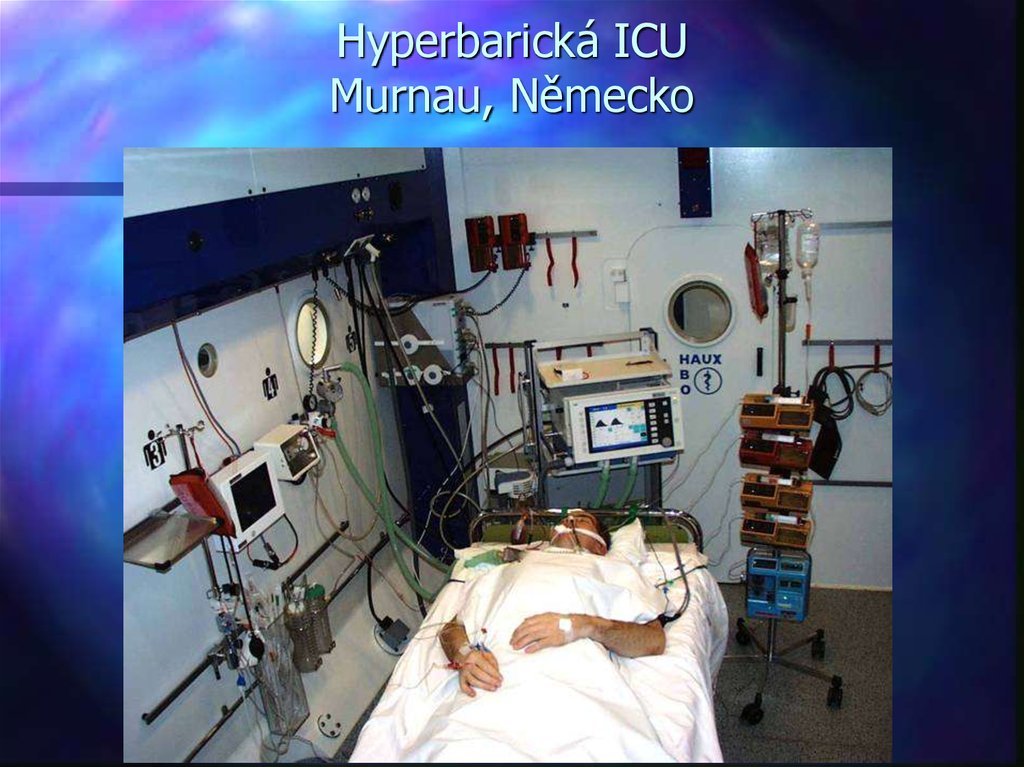

15. Hyperbarická ICU Murnau, Německo

16. Hyperbarická ICU Murnau, Německo

17. Hyperbarická ICU Murnau, Německo

18. Hyperbarická ICU Murnau, Německo

19. Hyperbarické centrum Leipzig - Německo

Nejmodernější klinické německé
pracoviště vybavené dvanácti místnou
komorou HAUX.
Garantuje bezpečnost provozu dle TŰV a
Germanischer Lloyd.

20. Hyperbarické centrum Bremen - Německo

Velké pracoviště s hyperbarickou
komorou HAUX splňující požadavky
moderní hyperbarické oxygenoterapie.

21. Hyperbarické centrum Amsterdam - Holandsko

První evropské hyperbarické
centrum profesora Boeremy na
lékařské fakultě v Amsterdamu s
novou komorou HYTECH.
V pravo původní komora profesora
Boeremy z roku 1959.

22. Hyperbarické centrum Verona - Itálie

Velké akreditované pracoviště dle SINCERT s
třemi hyperbarickými komorami pro 12 až 18
osob DRASS GALEAZZI.
Garantuje bezpečnostní standardy dle NFPA 99
a ISO EN 9002

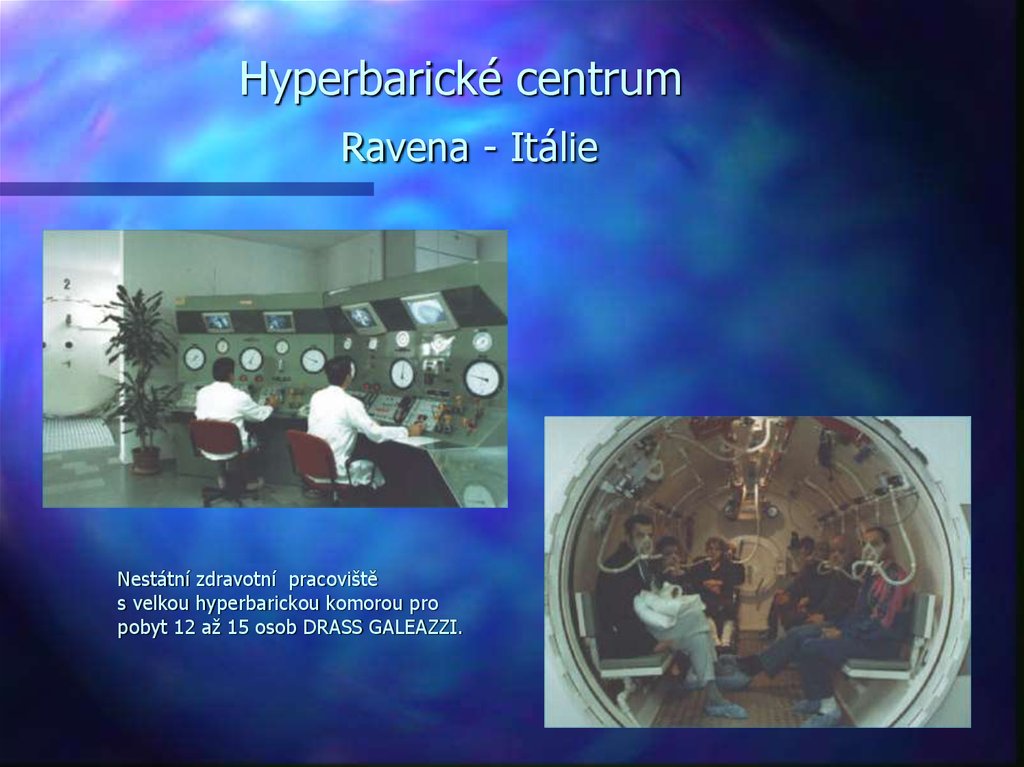

23. Hyperbarické centrum Ravena - Itálie

Nestátní zdravotní pracoviště
s velkou hyperbarickou komorou pro
pobyt 12 až 15 osob DRASS GALEAZZI.

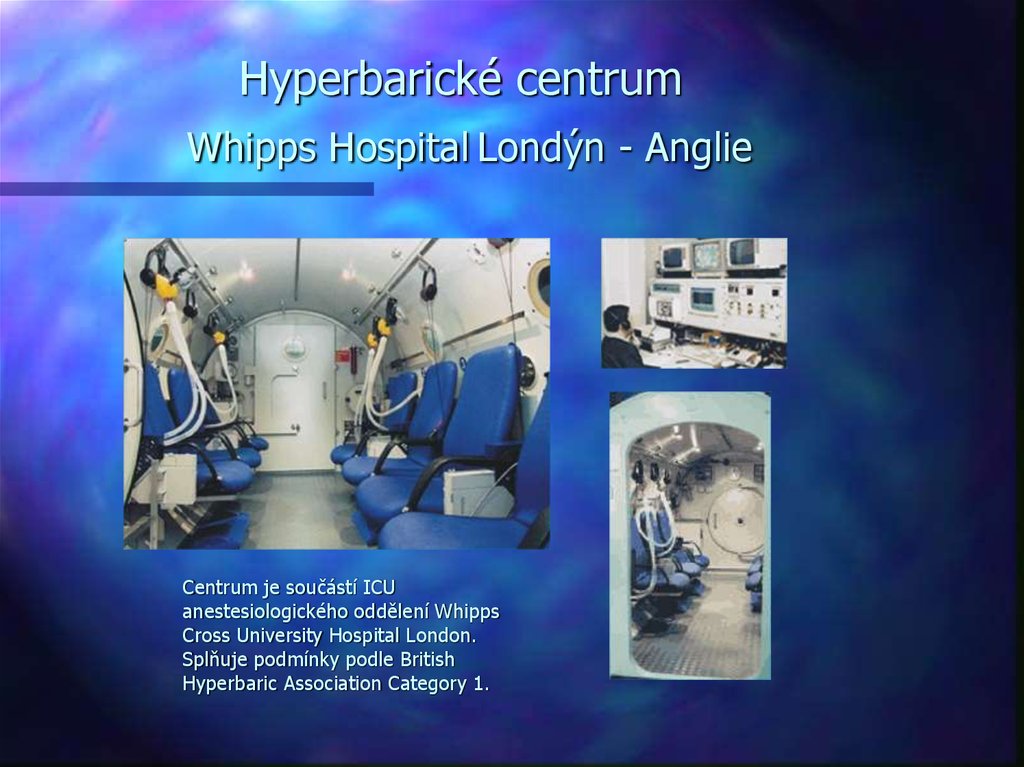

24. Hyperbarické centrum Whipps Hospital Londýn - Anglie

Centrum je součástí ICU
anestesiologického oddělení Whipps
Cross University Hospital London.
Splňuje podmínky podle British
Hyperbaric Association Category 1.

25. Hyperbarické centrum Gdynia - Polsko

Největší polské hyperbarické pracoviště
na Námořním institutu v Gdyni.
Vybaveno třemi samostatnými hyperbarickými komorami.

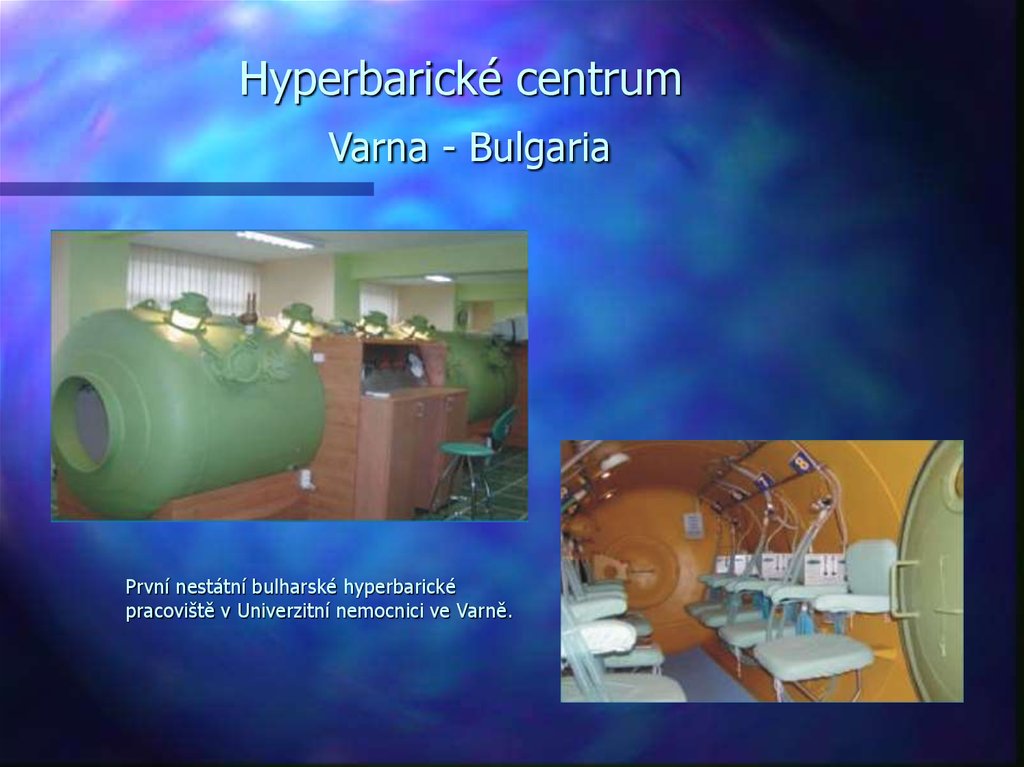

26. Hyperbarické centrum Varna - Bulgaria

První nestátní bulharské hyperbarické
pracoviště v Univerzitní nemocnici ve Varně.

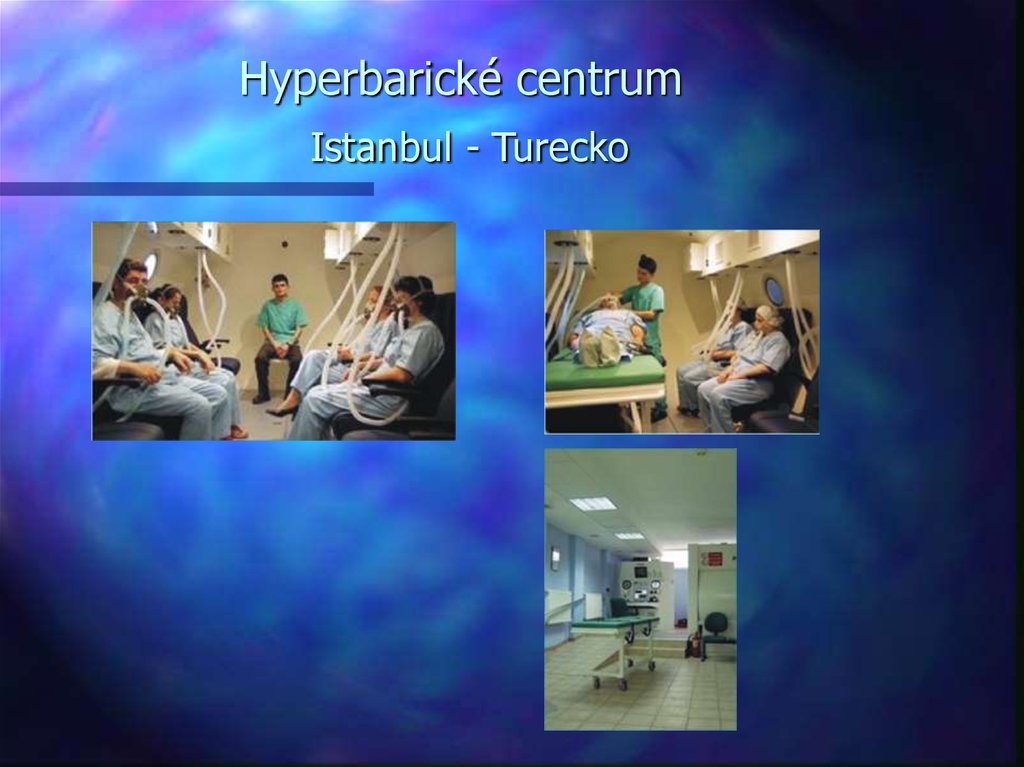

27. Hyperbarické centrum Istanbul - Turecko

28. Hyperbarická historie 1928 Dr. Cunningham Sanitarium - USA

Největší americká hyperbarická
komora postavená doposud.
Za Druhé světové války
sešrotována.

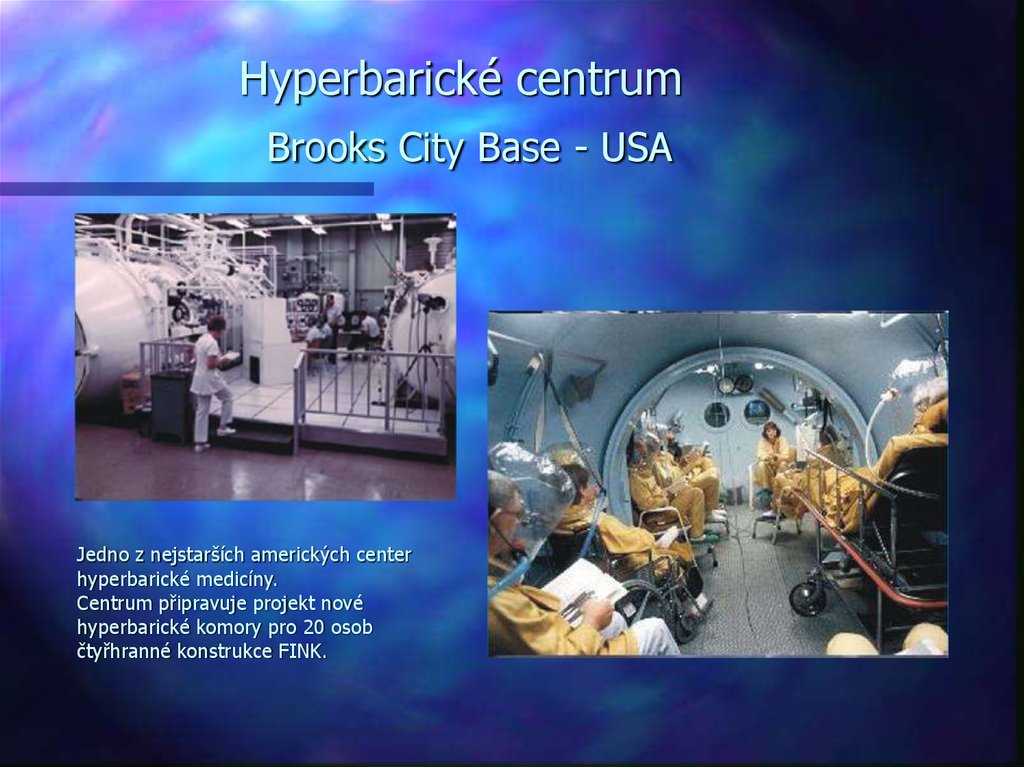

29. Hyperbarické centrum Brooks City Base - USA

Jedno z nejstarších amerických center
hyperbarické medicíny.
Centrum připravuje projekt nové
hyperbarické komory pro 20 osob
čtyřhranné konstrukce FINK.

30. Hyperbarické centrum Royal Hospital Adelaide - Austrálie

Centrum se nachází v Royal Adelaide
Hospital a je vybaveno jednou komorou
pro deset osob čtyřhranného tvaru
COWAN a jednou komorou pro čtyři
osoby klasické tlakové nádoby.

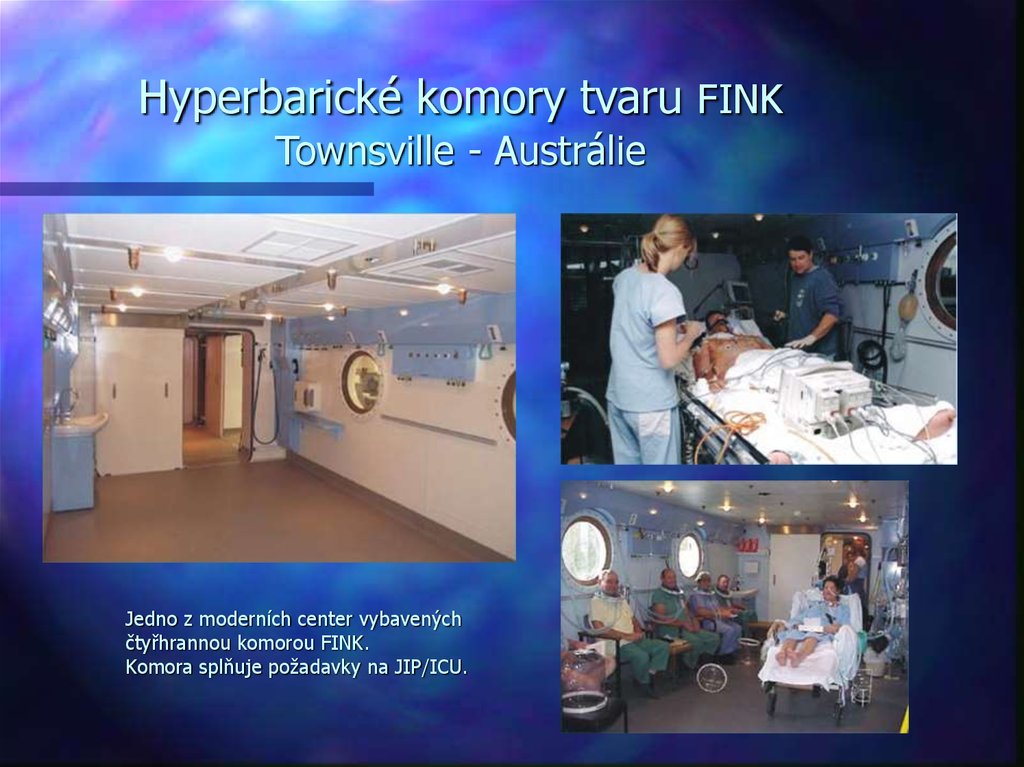

31. Hyperbarické komory tvaru FINK Townsville - Austrálie

Jedno z moderních center vybavených
čtyřhrannou komorou FINK.
Komora splňuje požadavky na JIP/ICU.
