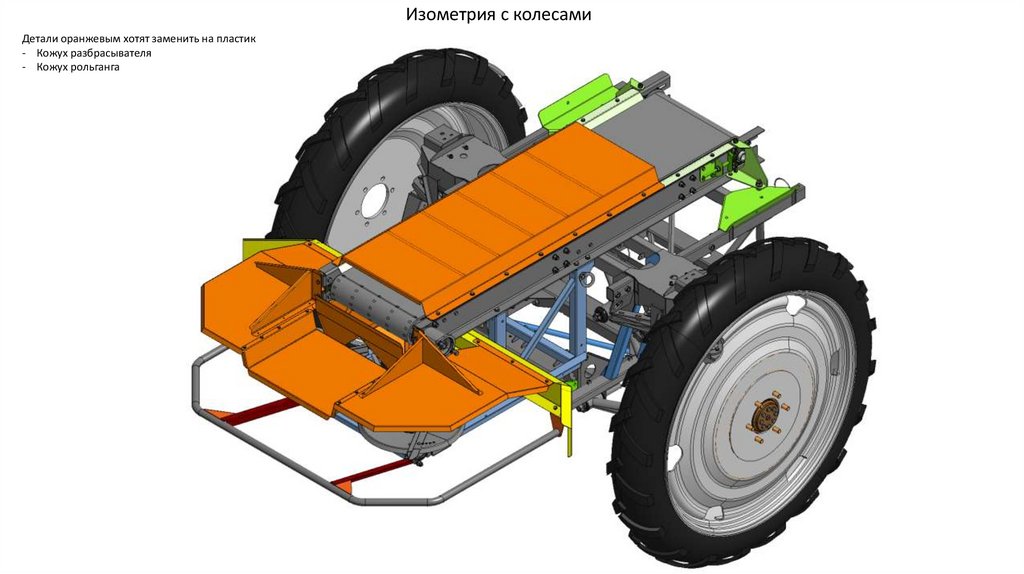

Изометрия с колесами

1.

Изометрия с колесами
Детали оранжевым хотят заменить на пластик
- Кожух разбрасывателя
- Кожух рольганга

2.

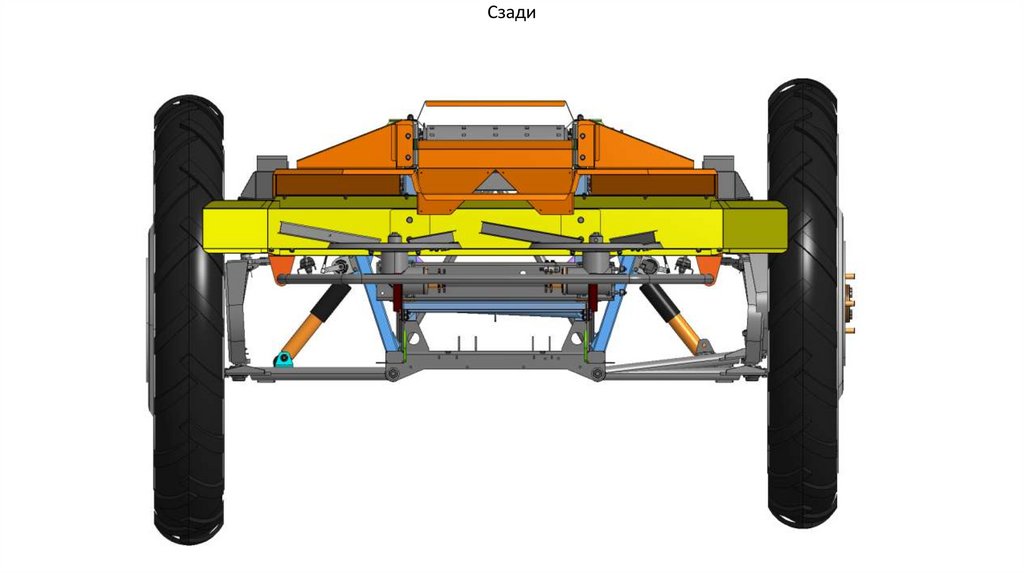

Сзади

3.

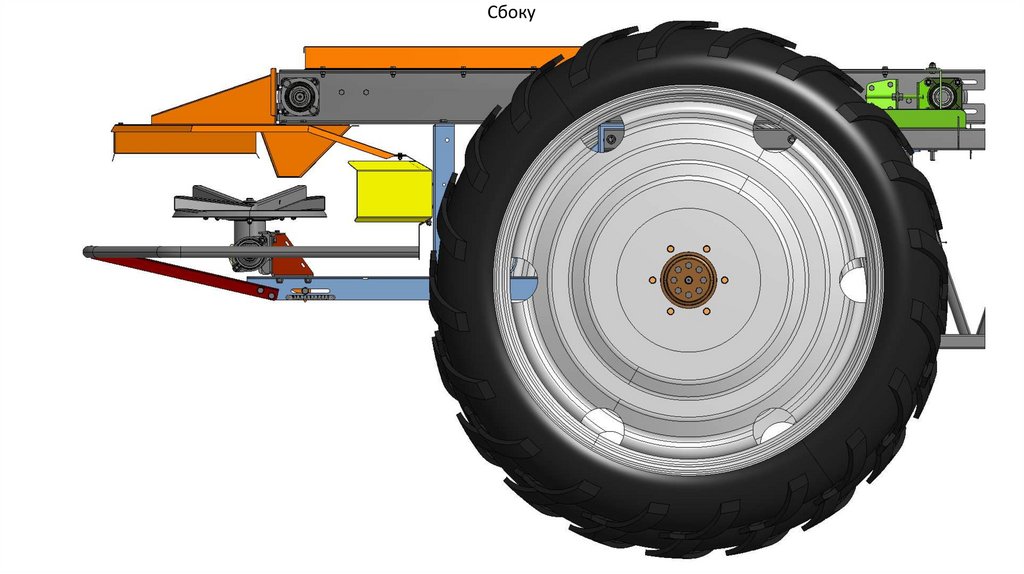

Сбоку

4.

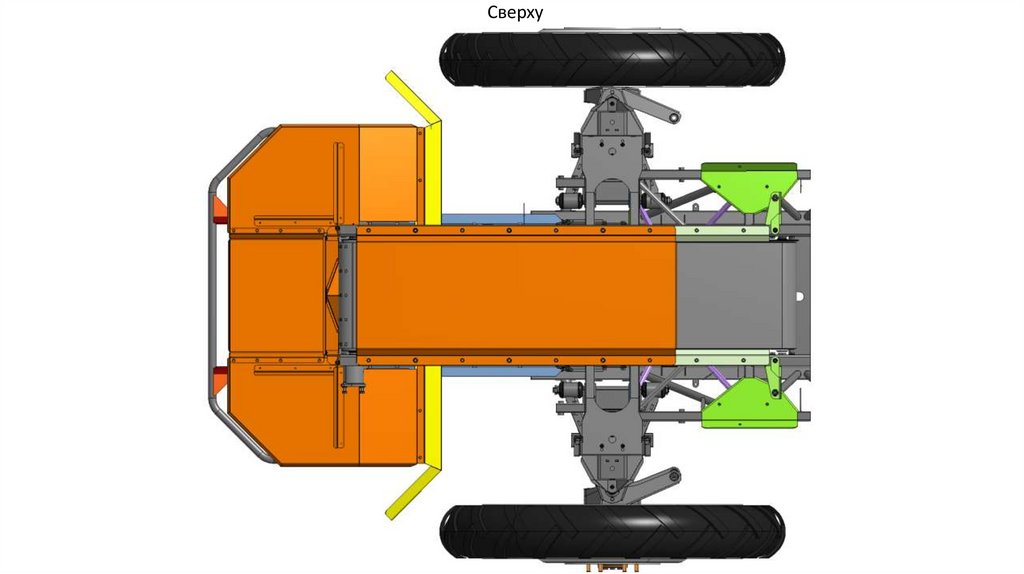

Сверху

5.

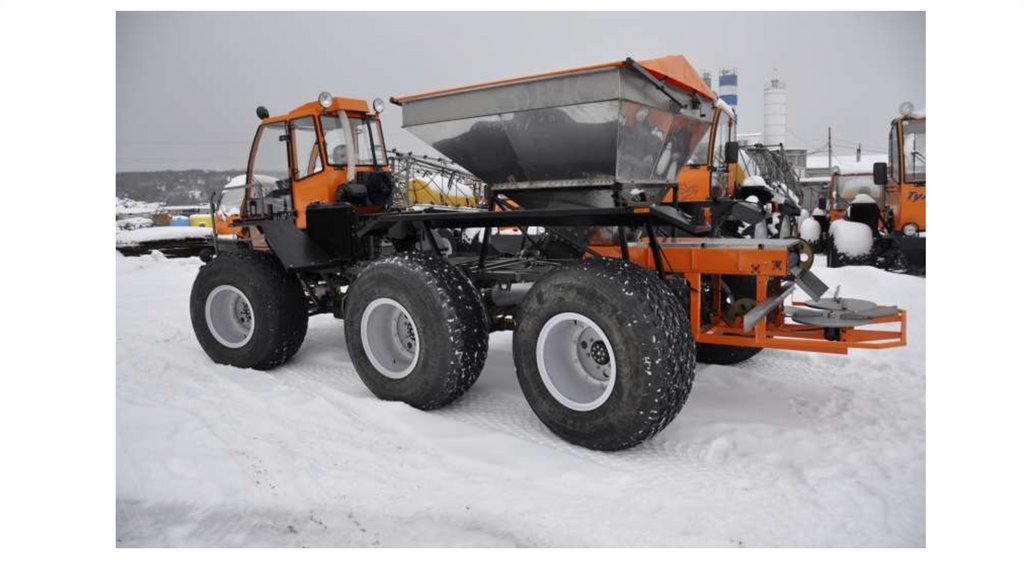

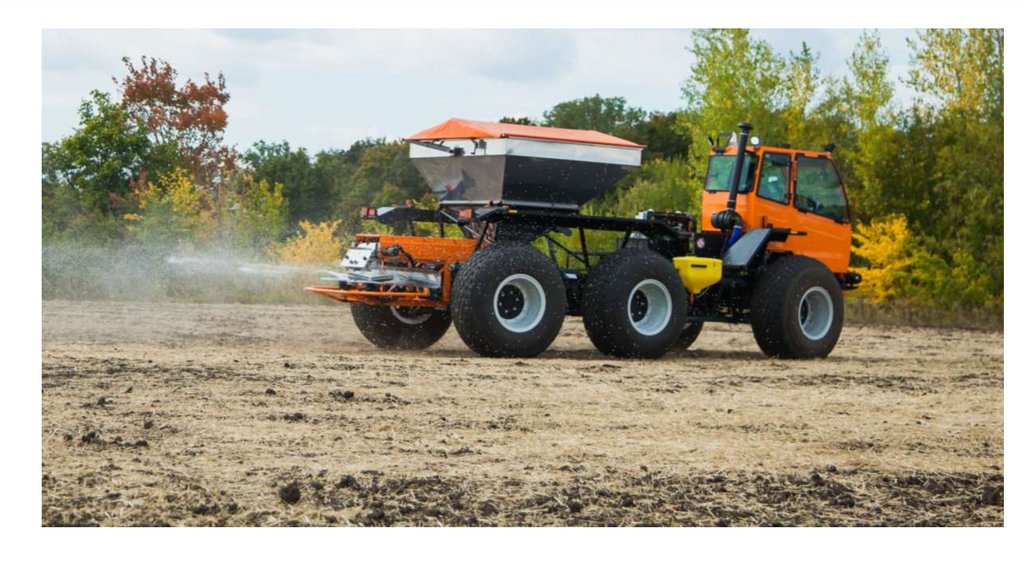

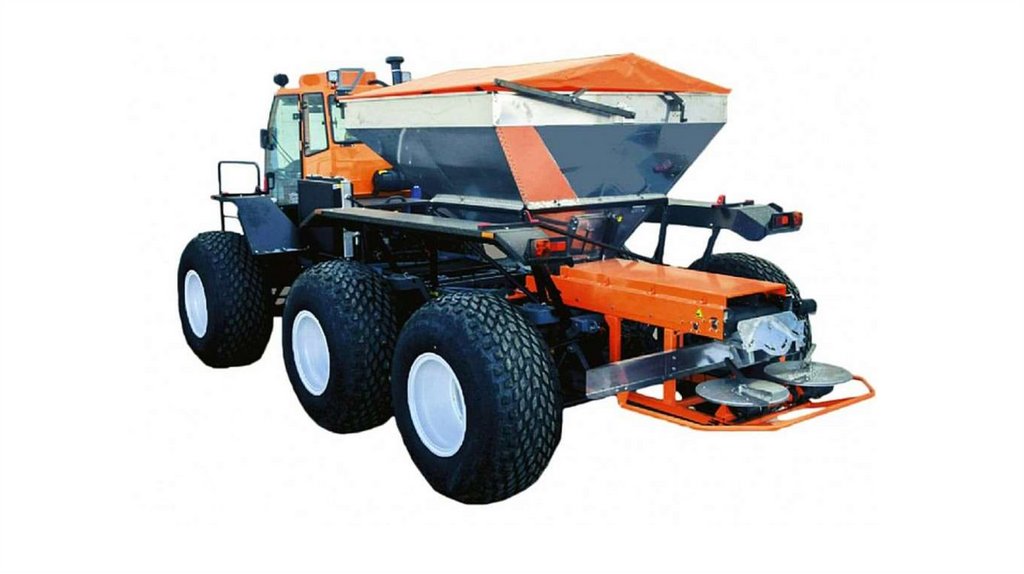

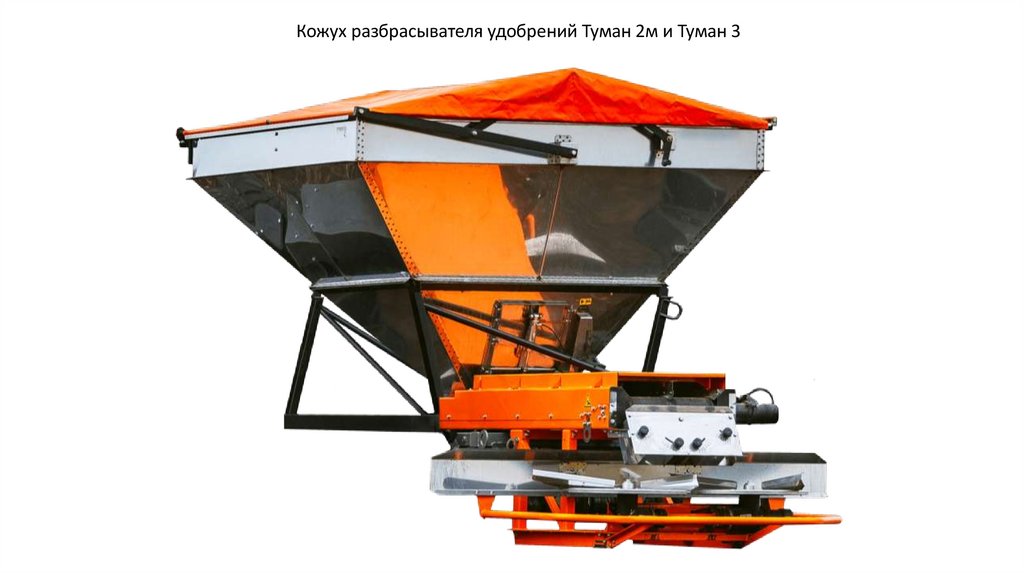

Кожух разбрасывателя удобрений Туман 2м и Туман 3

6.

7.

8.

9.

Вопрос/ответ

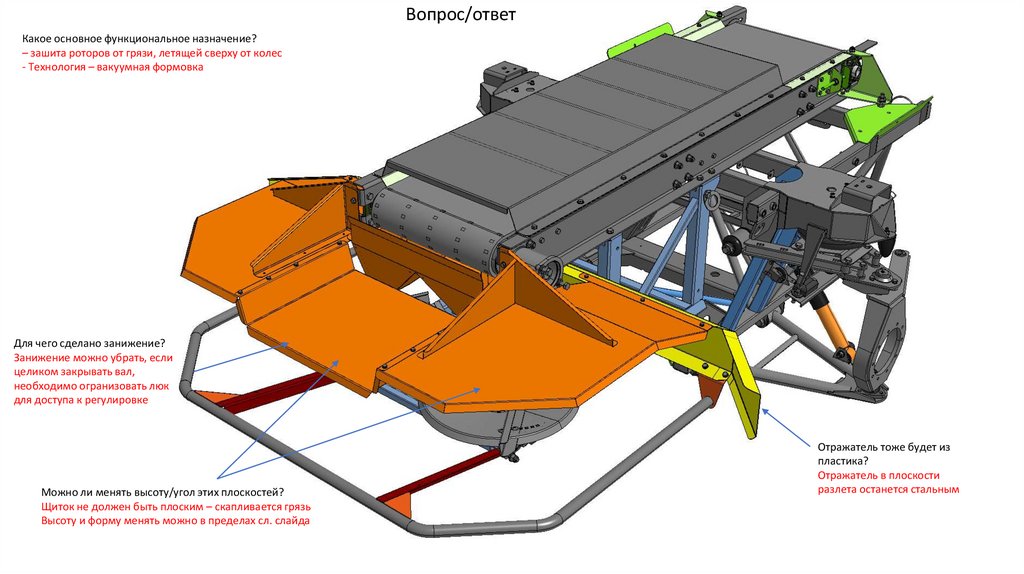

Какое основное функциональное назначение?
– зашита роторов от грязи, летящей сверху от колес
- Технология – вакуумная формовка
Для чего сделано занижение?
Занижение можно убрать, если
целиком закрывать вал,
необходимо огранизовать люк
для доступа к регулировке
Можно ли менять высоту/угол этих плоскостей?
Щиток не должен быть плоским – скапливается грязь
Высоту и форму менять можно в пределах сл. слайда
Отражатель тоже будет из
пластика?
Отражатель в плоскости
разлета останется стальным

10.

Вопрос/ответ

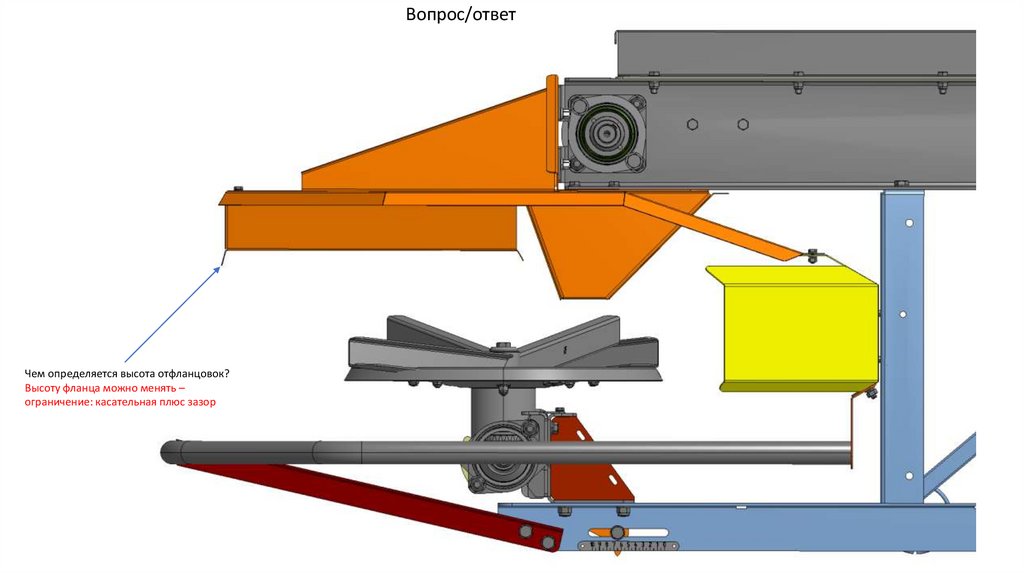

Чем определяется высота отфланцовок?
Высоту фланца можно менять –
ограничение: касательная плюс зазор

11.

Вопрос/ответ

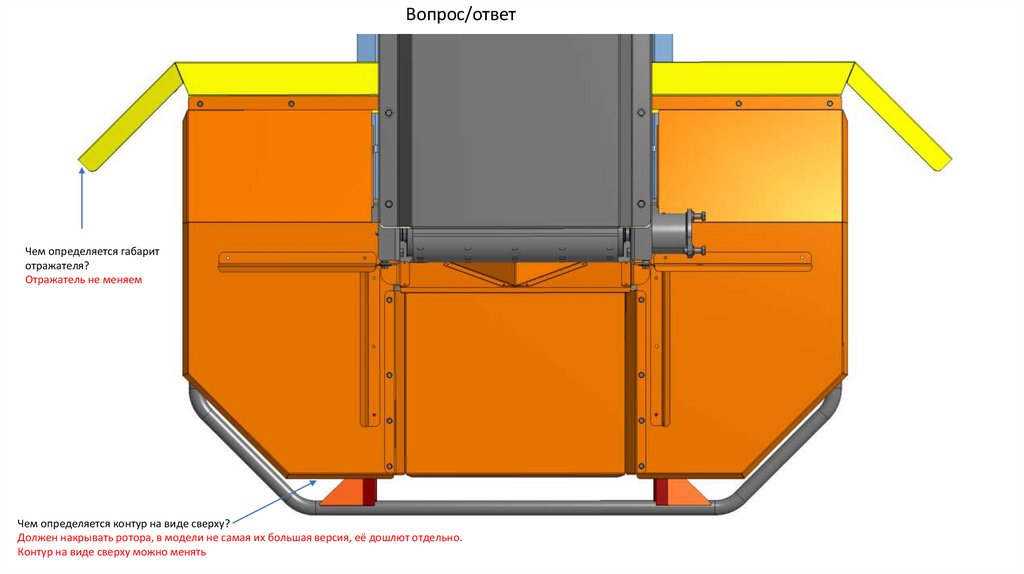

Чем определяется габарит
отражателя?
Отражатель не меняем
Чем определяется контур на виде сверху?
Должен накрывать ротора, в модели не самая их большая версия, её дошлют отдельно.
Контур на виде сверху можно менять
