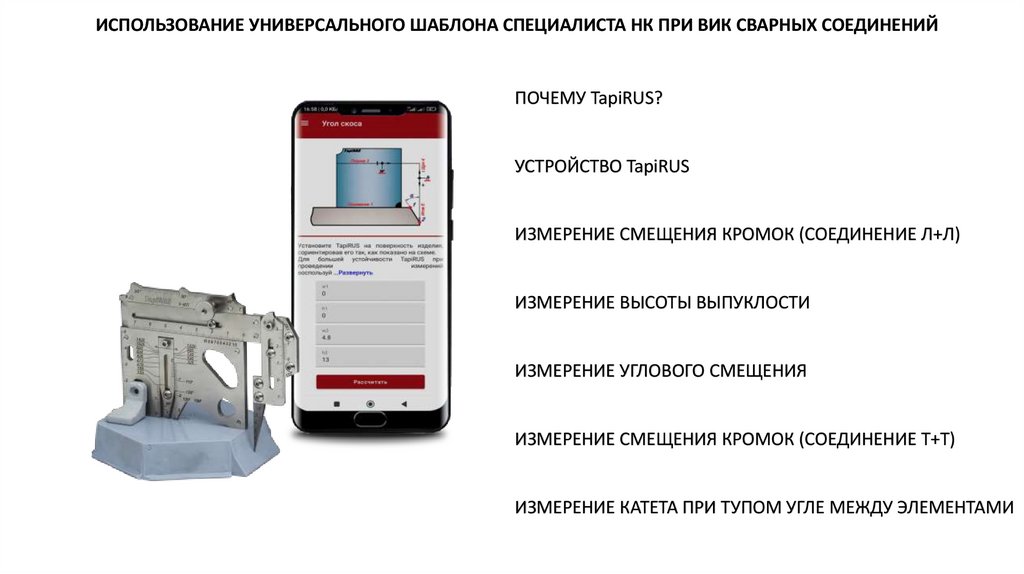

Использование универсального шаблона специалиста НК при ВИК сварных соединений
1.
ИСПОЛЬЗОВАНИЕ УНИВЕРСАЛЬНОГО ШАБЛОНА СПЕЦИАЛИСТА НК ПРИ ВИК СВАРНЫХ СОЕДИНЕНИЙПОЧЕМУ TapiRUS?
УСТРОЙСТВО TapiRUS

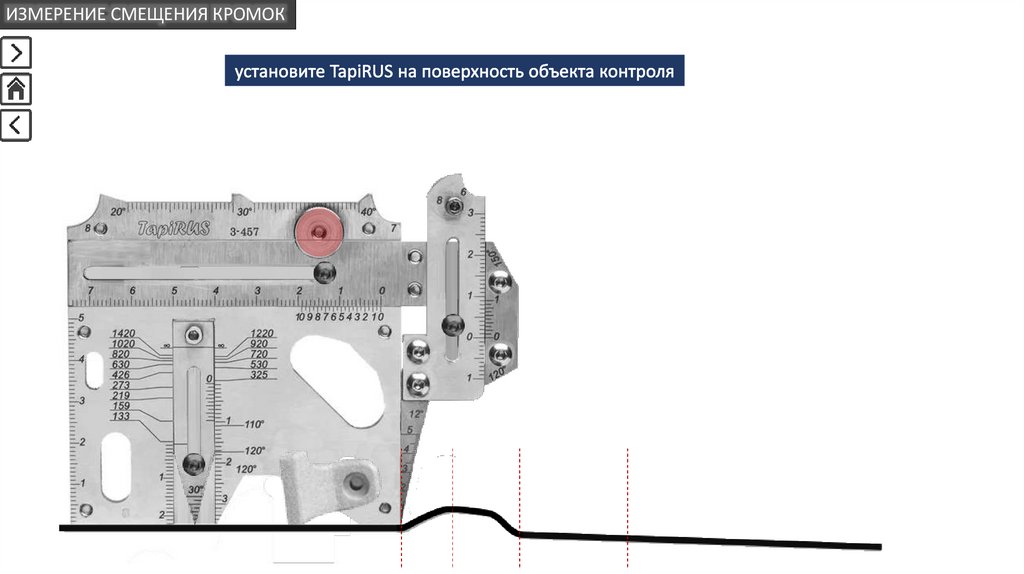

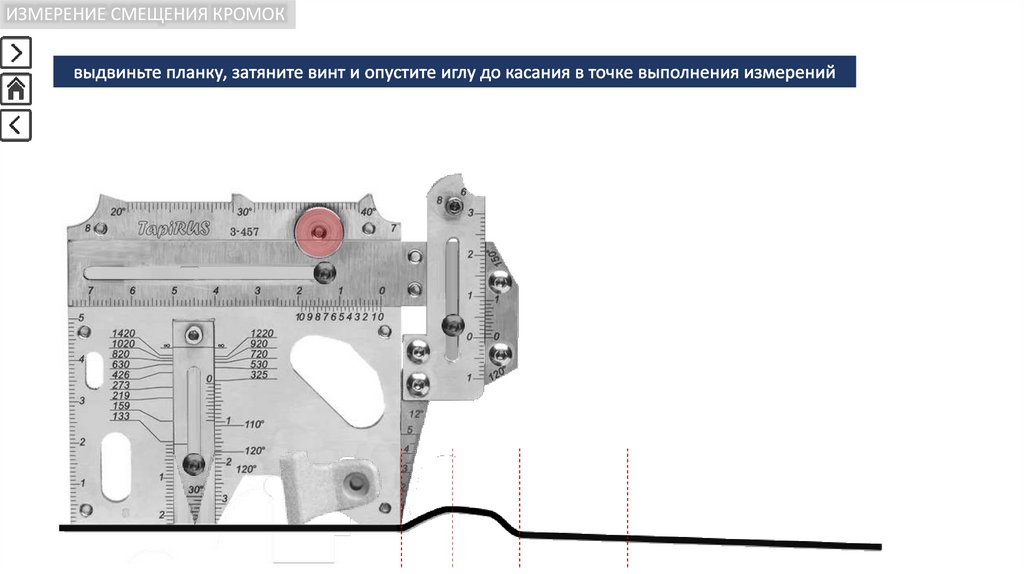

ИЗМЕРЕНИЕ СМЕЩЕНИЯ КРОМОК (СОЕДИНЕНИЕ Л+Л)

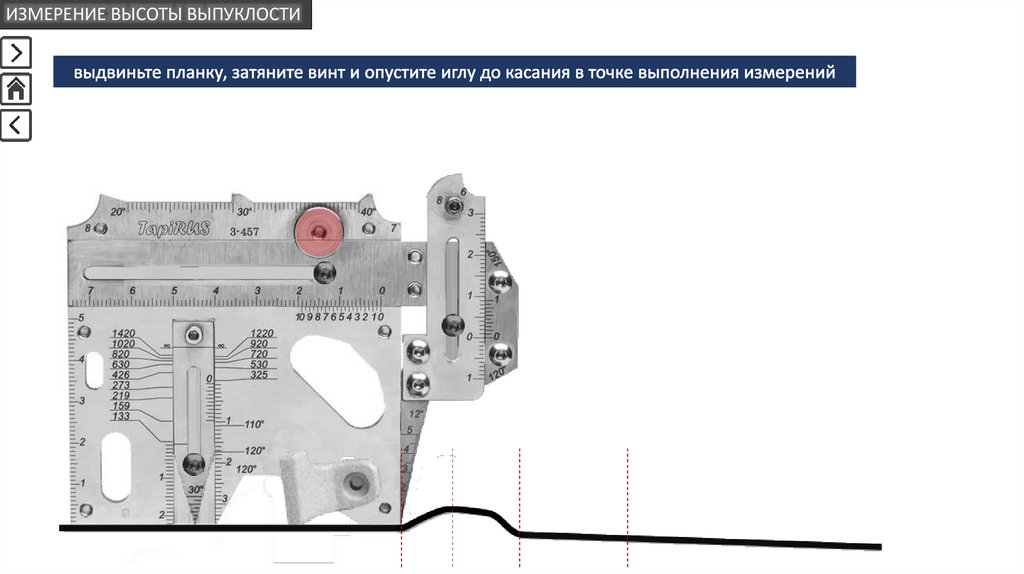

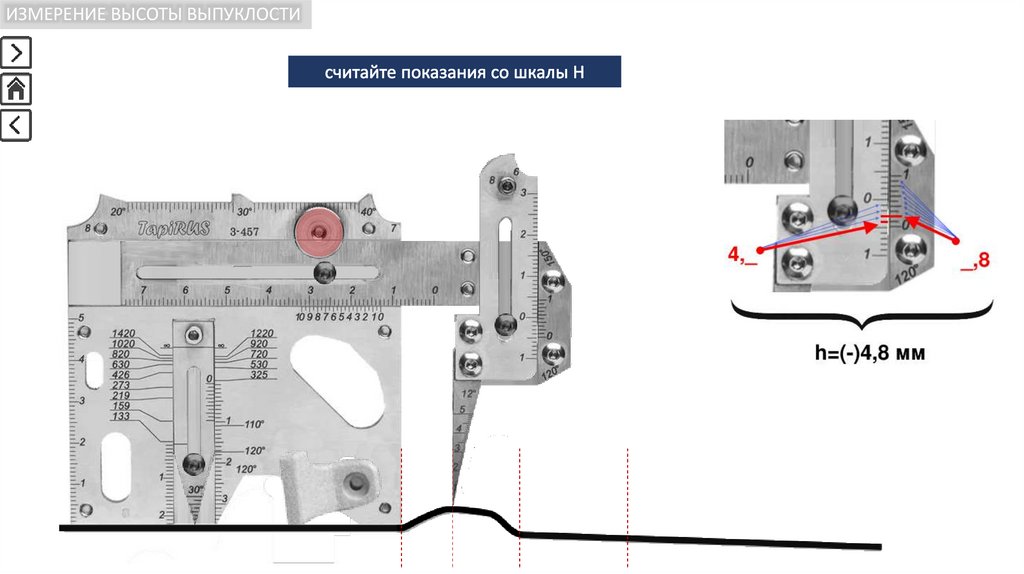

ИЗМЕРЕНИЕ ВЫСОТЫ ВЫПУКЛОСТИ

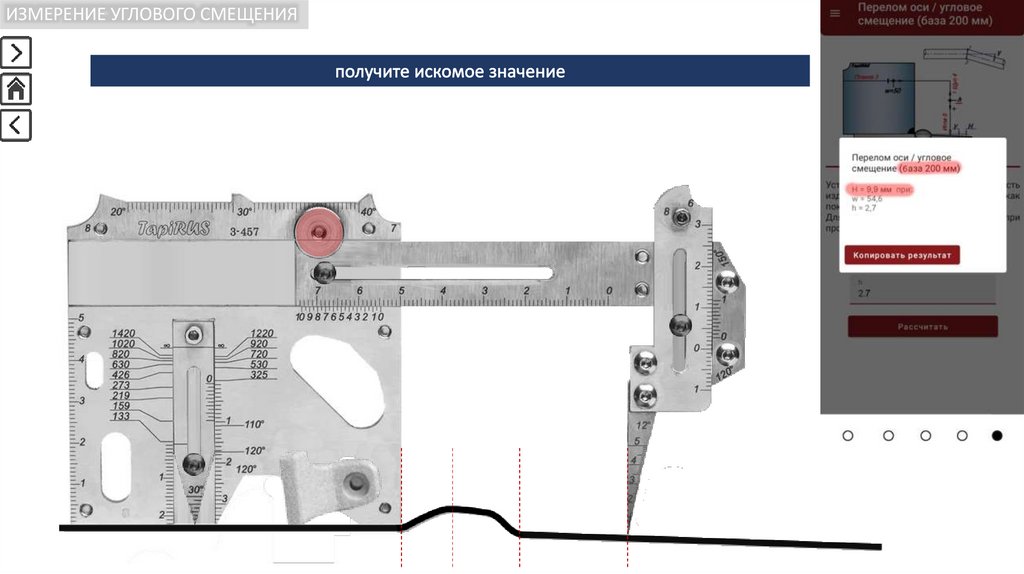

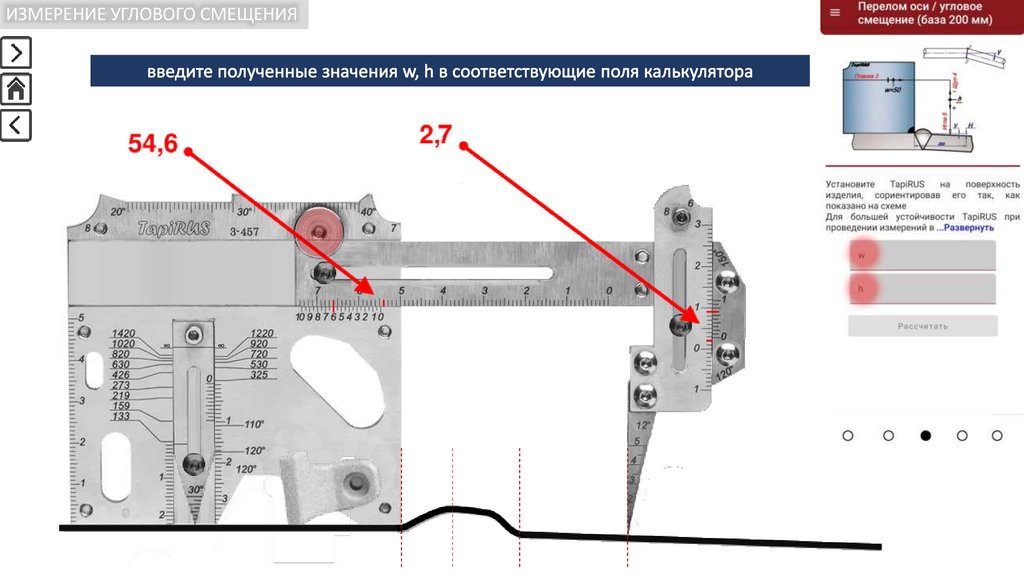

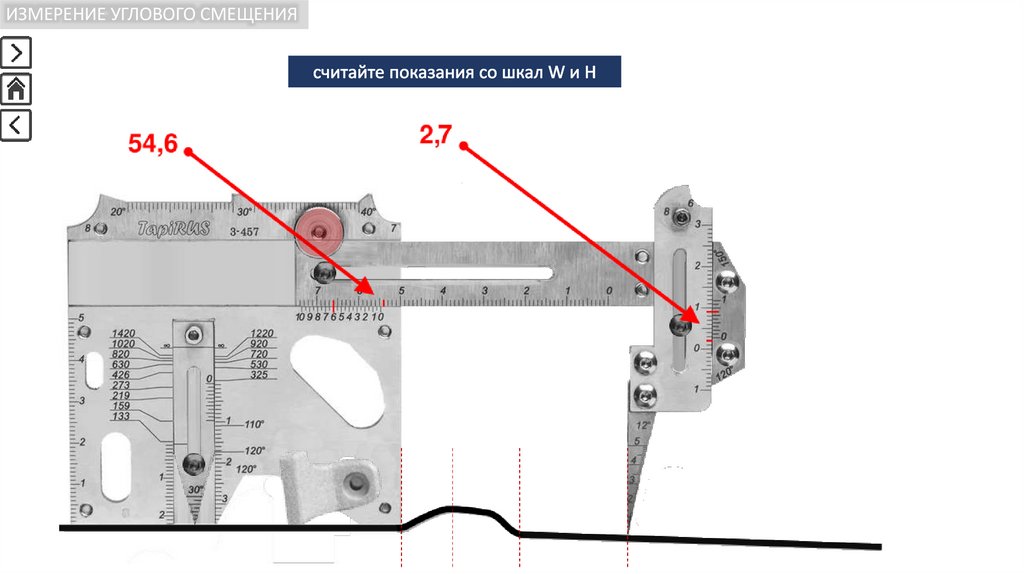

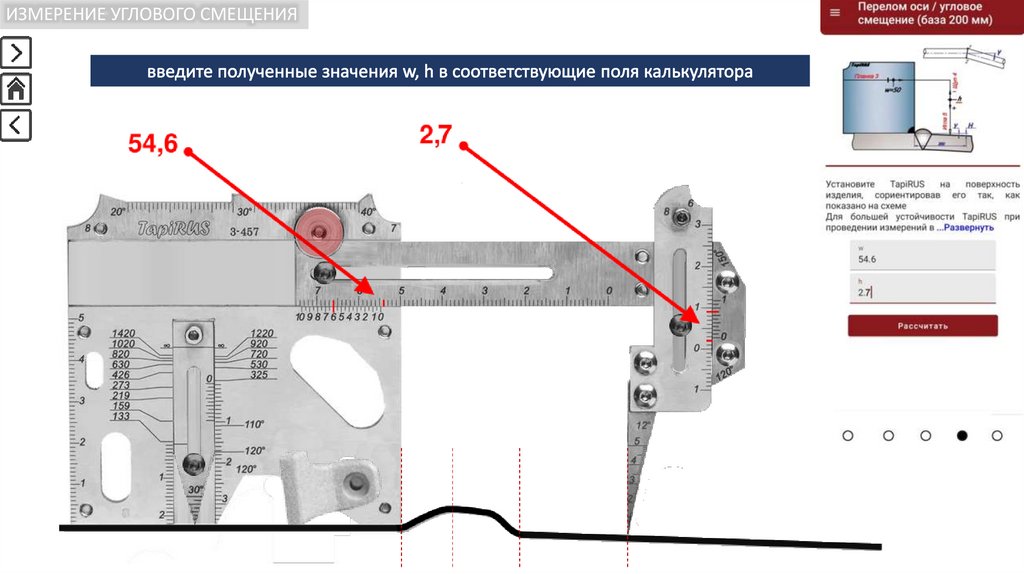

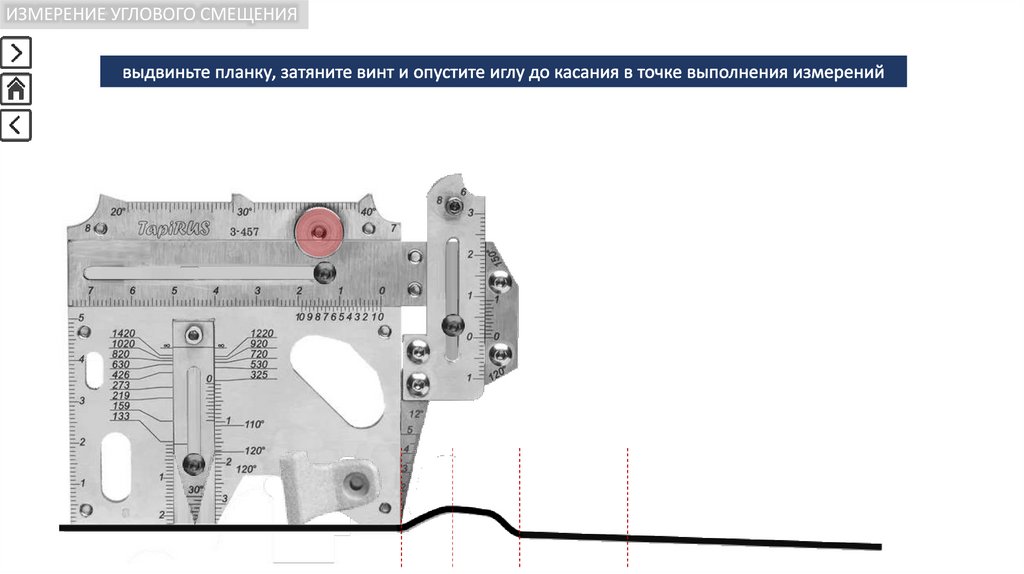

ИЗМЕРЕНИЕ УГЛОВОГО СМЕЩЕНИЯ
ИЗМЕРЕНИЕ СМЕЩЕНИЯ КРОМОК (СОЕДИНЕНИЕ Т+Т)

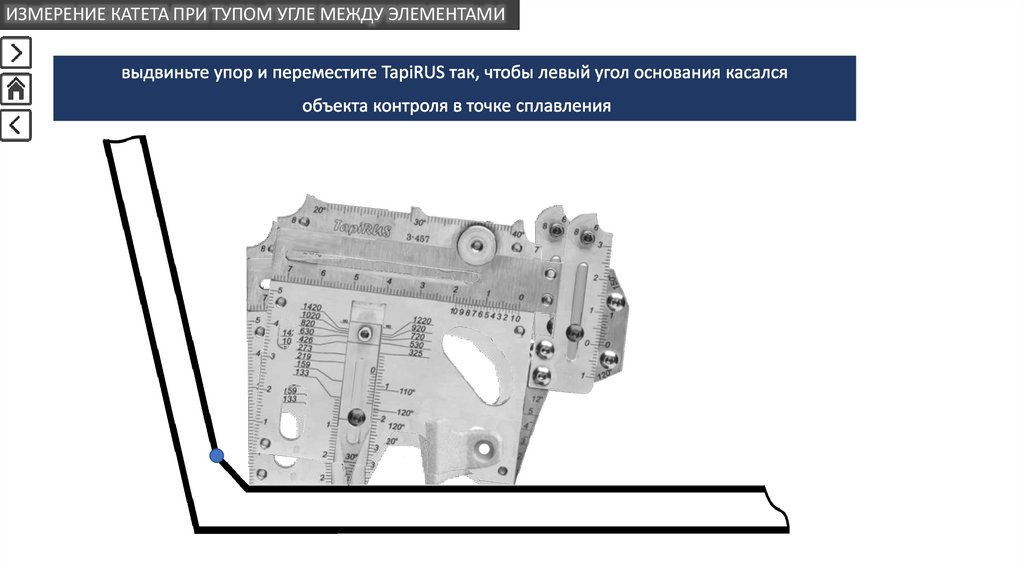

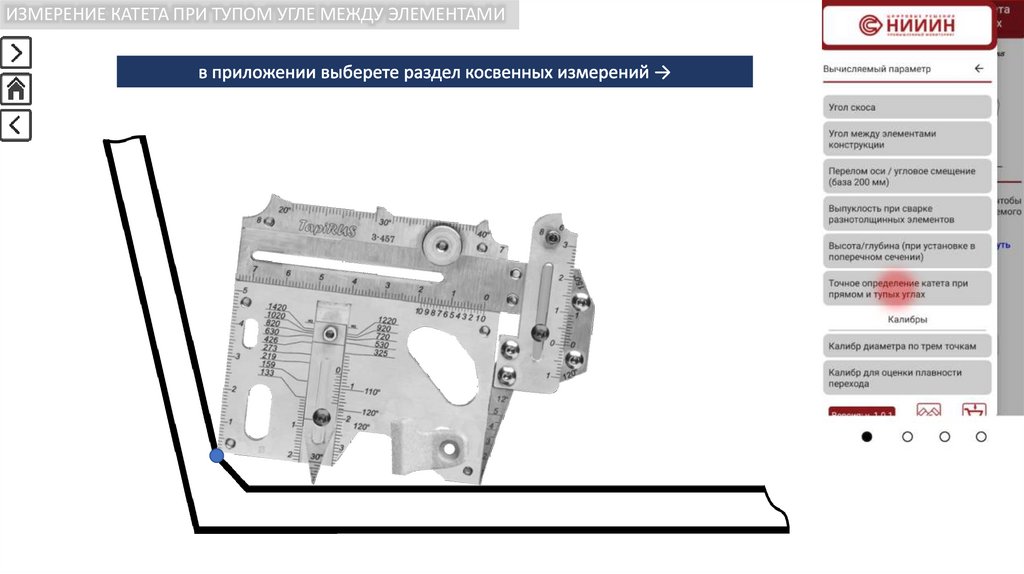

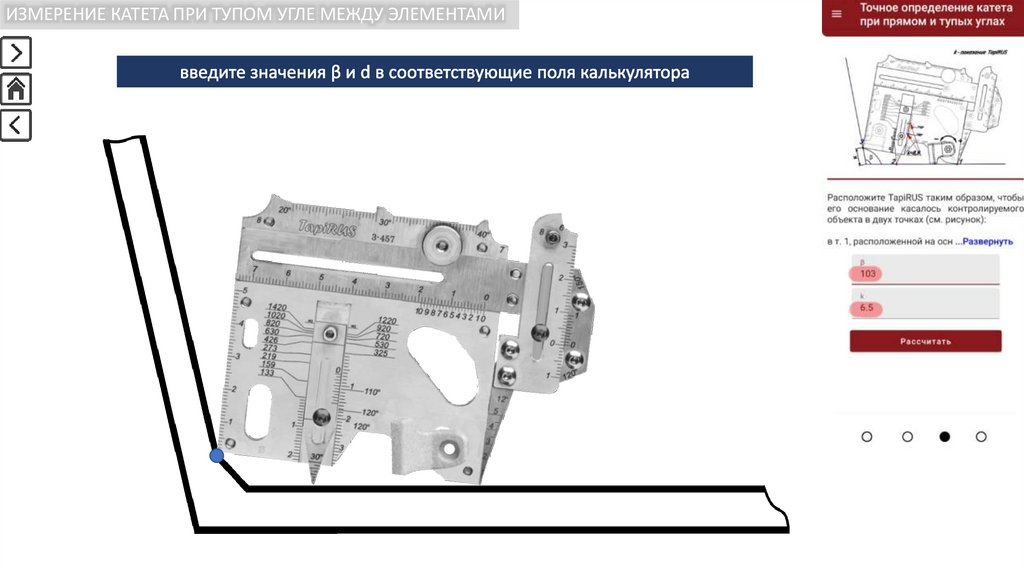

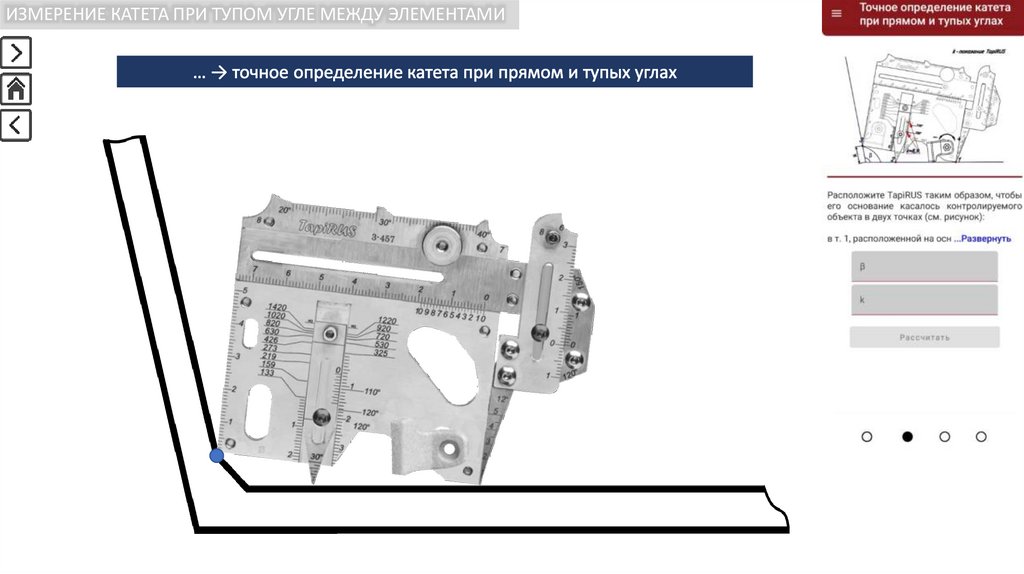

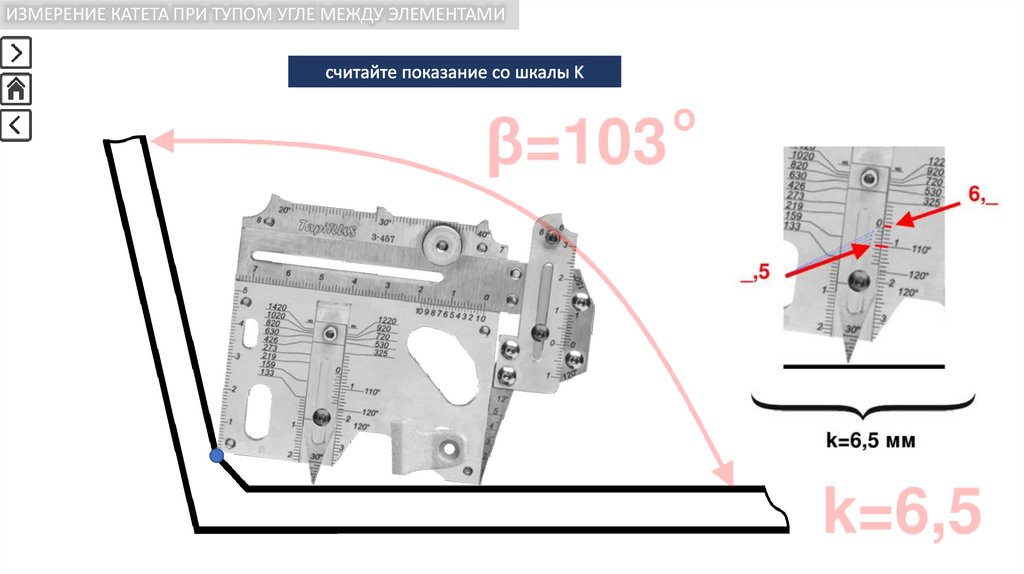

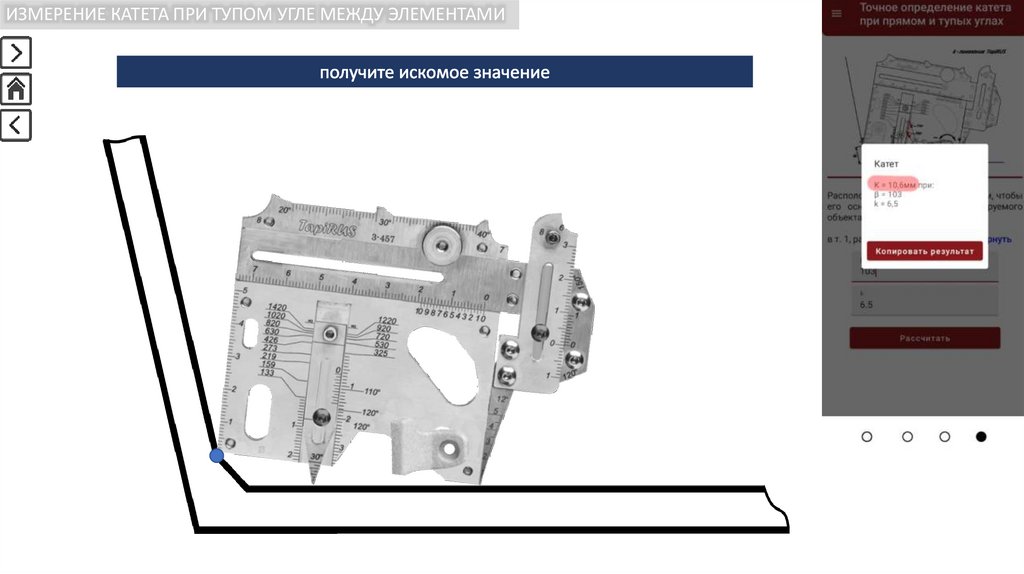

ИЗМЕРЕНИЕ КАТЕТА ПРИ ТУПОМ УГЛЕ МЕЖДУ ЭЛЕМЕНТАМИ
2.

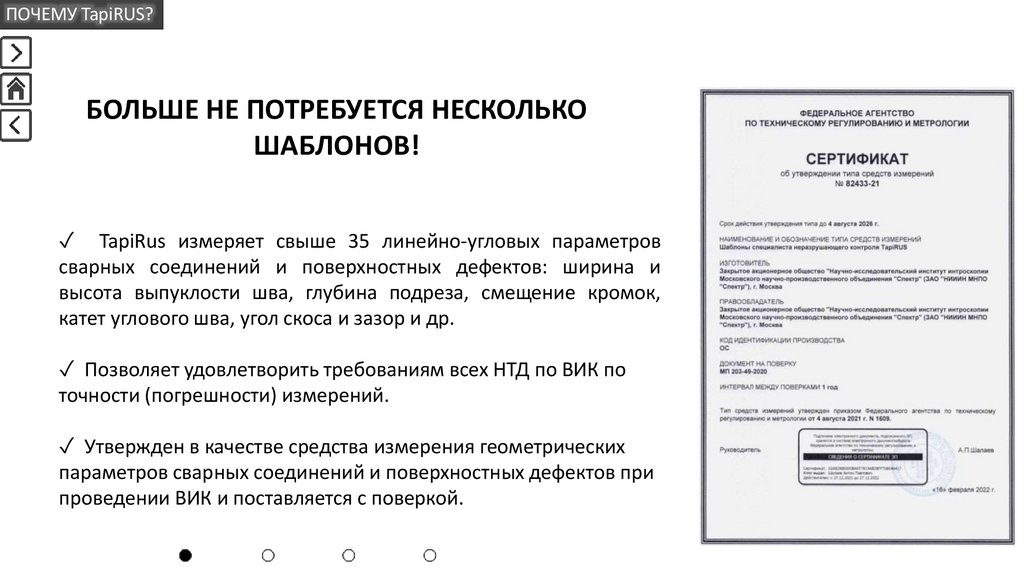

ПОЧЕМУ TapiRUS?БОЛЬШЕ НЕ ПОТРЕБУЕТСЯ НЕСКОЛЬКО
ШАБЛОНОВ!
✓ TapiRus измеряет свыше 35 линейно-угловых параметров
сварных соединений и поверхностных дефектов: ширина и
высота выпуклости шва, глубина подреза, смещение кромок,
катет углового шва, угол скоса и зазор и др.
✓ Позволяет удовлетворить требованиям всех НТД по ВИК по
точности (погрешности) измерений.
✓ Утвержден в качестве средства измерения геометрических
параметров сварных соединений и поверхностных дефектов при
проведении ВИК и поставляется с поверкой.
3.

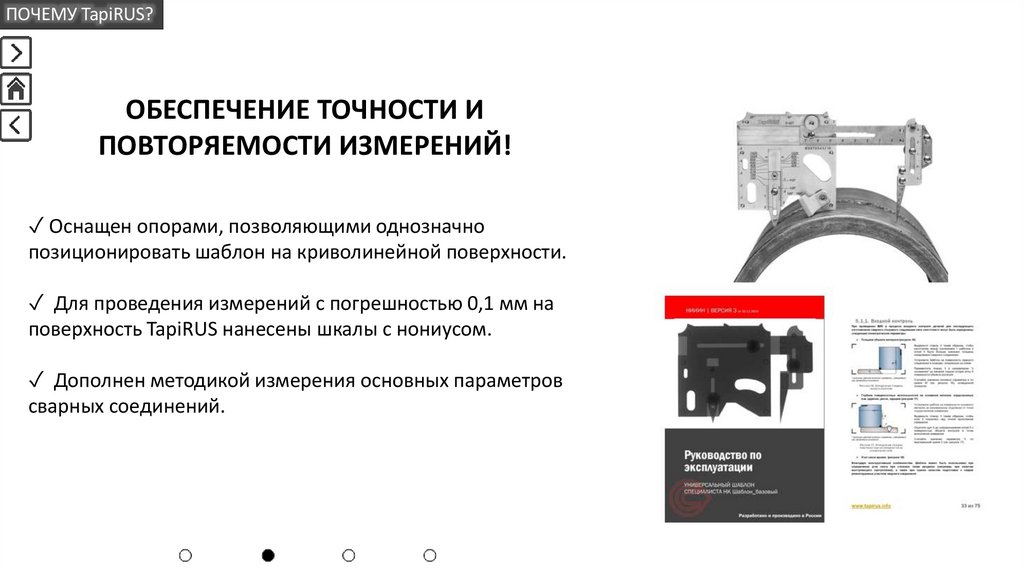

ПОЧЕМУ TapiRUS?ОБЕСПЕЧЕНИЕ ТОЧНОСТИ И
ПОВТОРЯЕМОСТИ ИЗМЕРЕНИЙ!
✓ Оснащен опорами, позволяющими однозначно
позиционировать шаблон на криволинейной поверхности.
✓ Для проведения измерений с погрешностью 0,1 мм на
поверхность TapiRUS нанесены шкалы с нониусом.
✓ Дополнен методикой измерения основных параметров
сварных соединений.
4.

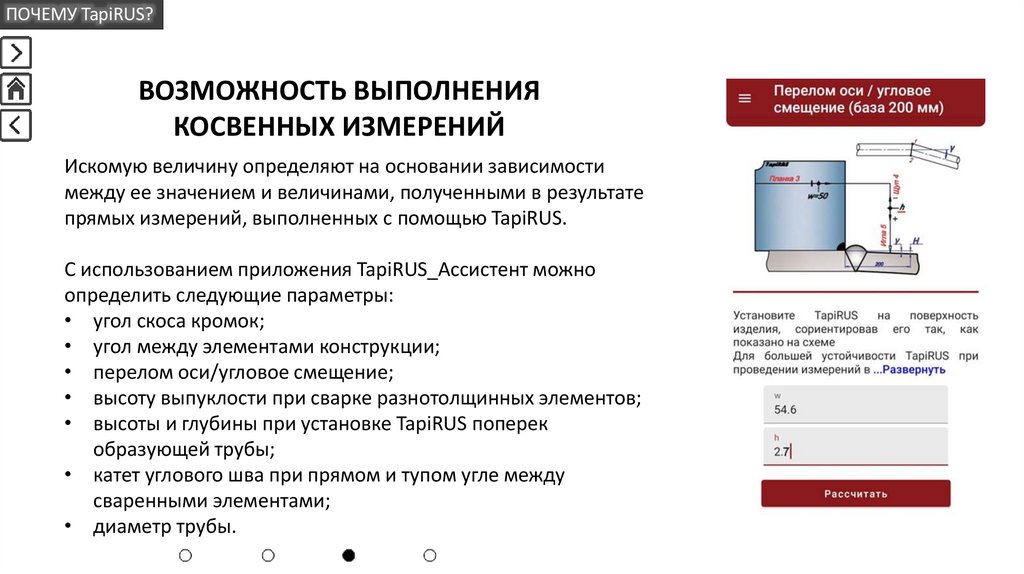

ПОЧЕМУ TapiRUS?ВОЗМОЖНОСТЬ ВЫПОЛНЕНИЯ
КОСВЕННЫХ ИЗМЕРЕНИЙ
Искомую величину определяют на основании зависимости
между ее значением и величинами, полученными в результате
прямых измерений, выполненных с помощью TapiRUS.

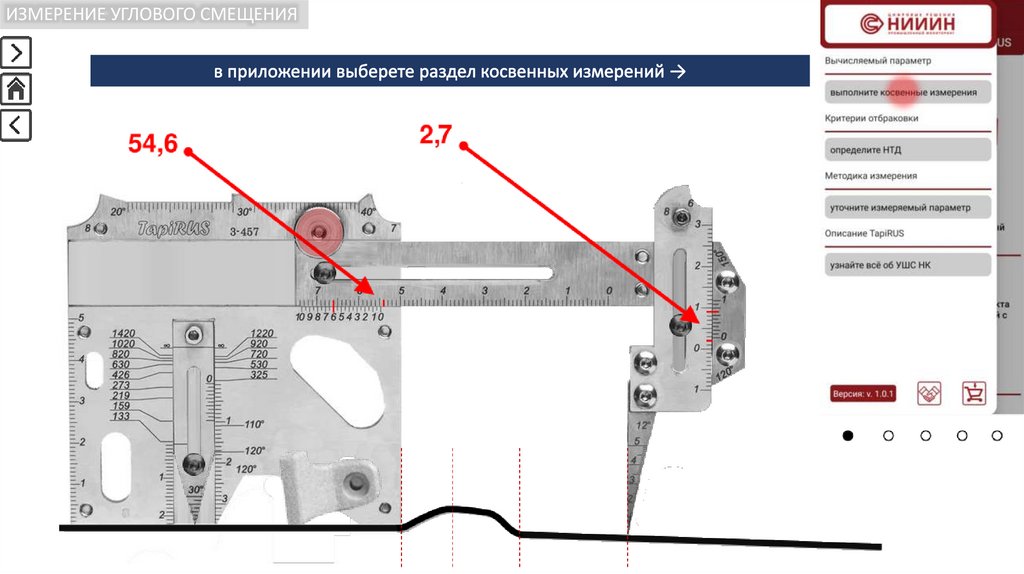

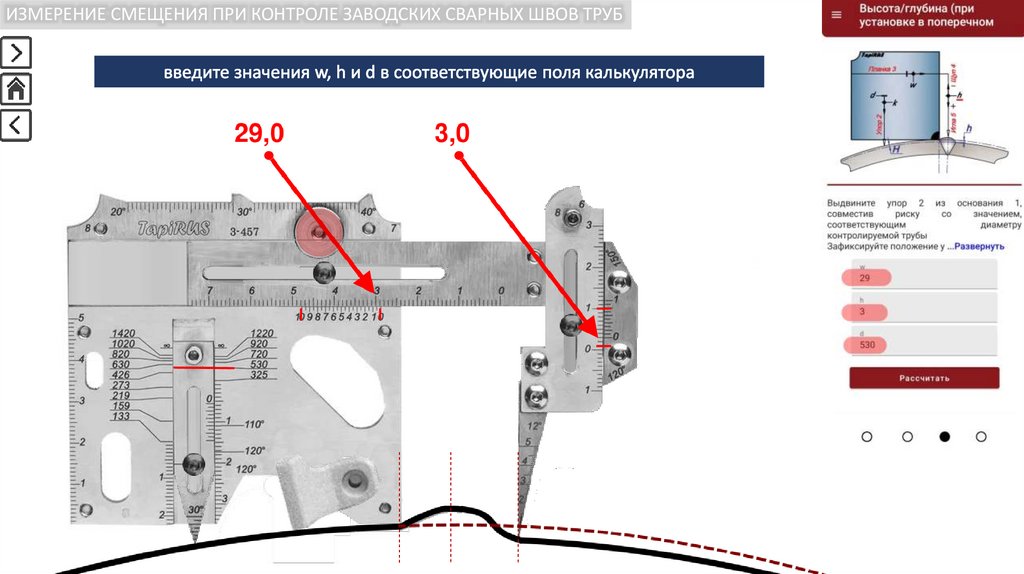

С использованием приложения TapiRUS_Ассистент можно
определить следующие параметры:
• угол скоса кромок;
• угол между элементами конструкции;

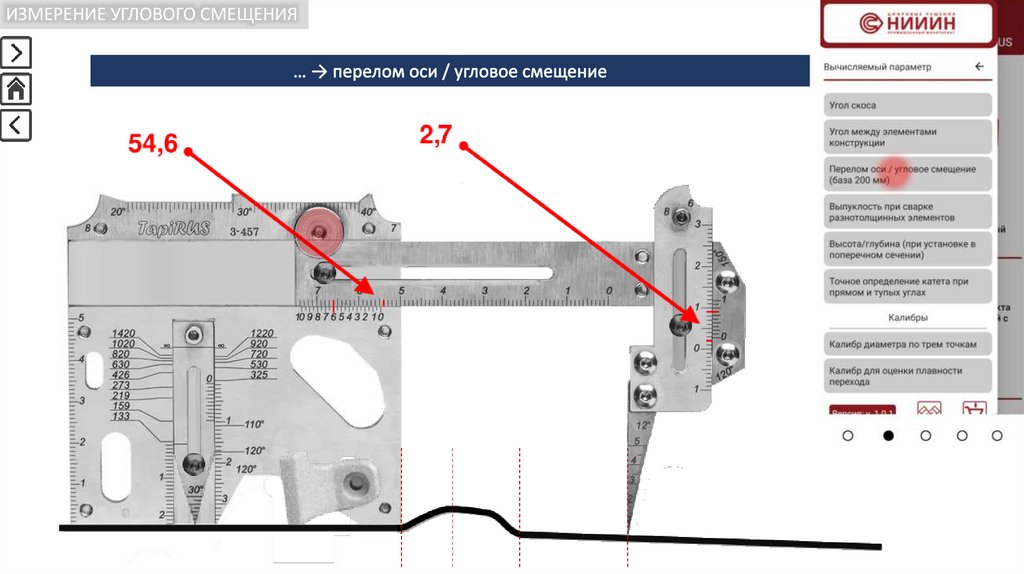

• перелом оси/угловое смещение;
• высоту выпуклости при сварке разнотолщинных элементов;

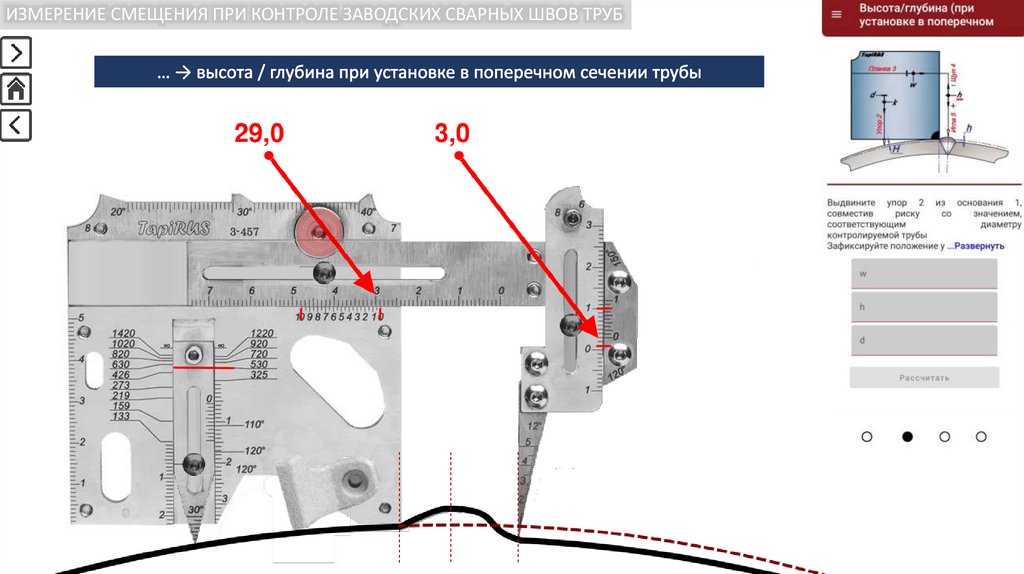

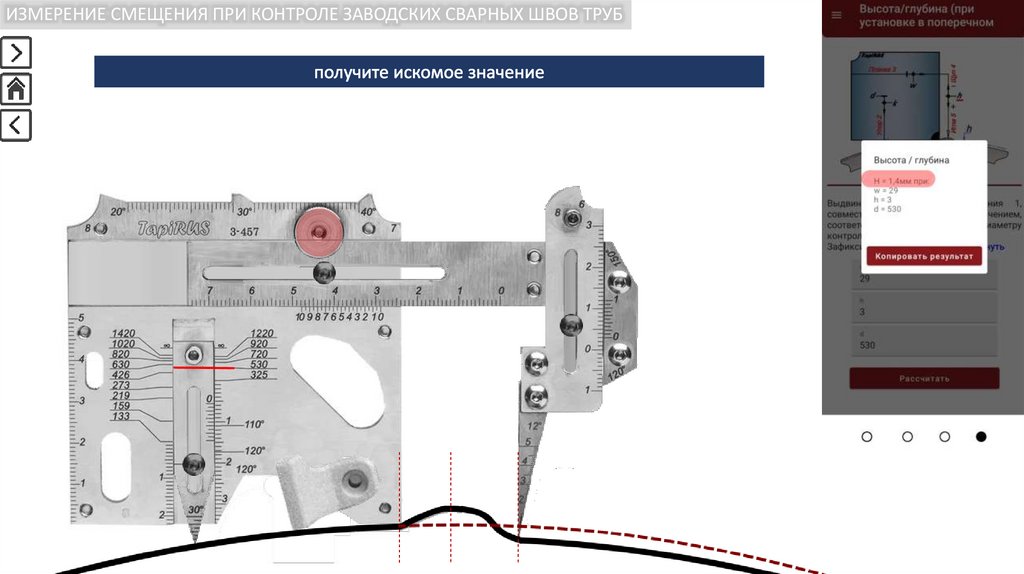

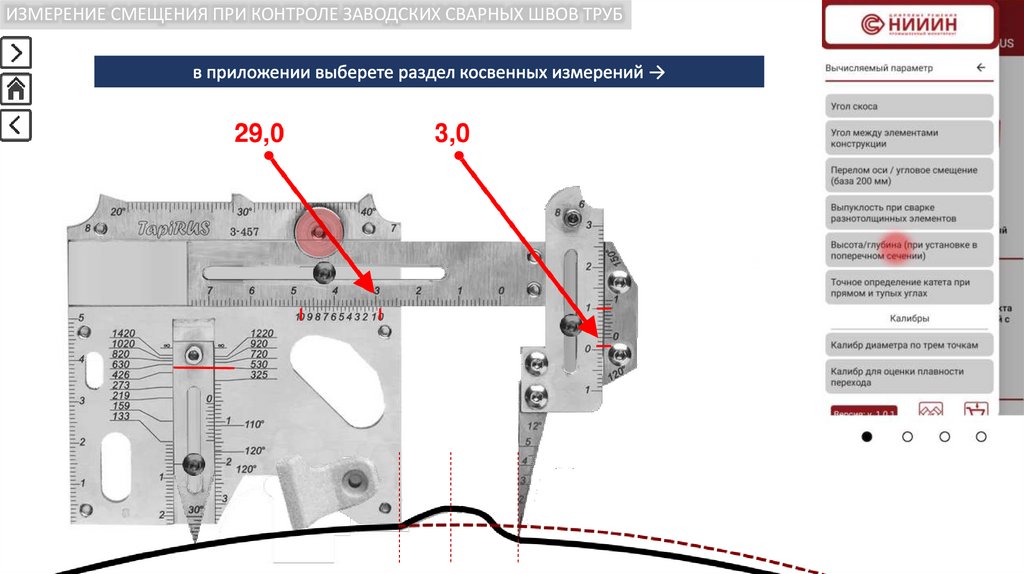

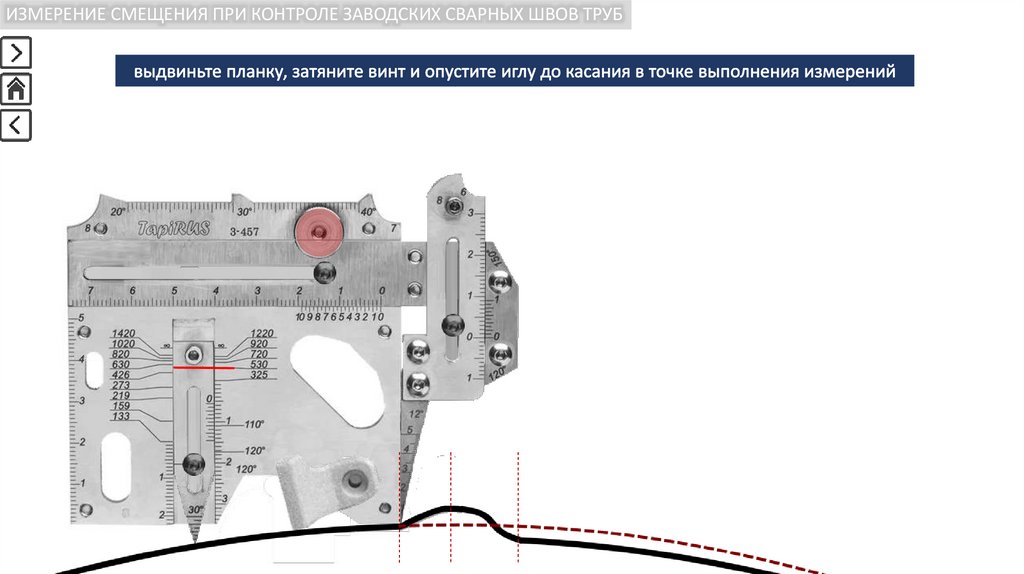

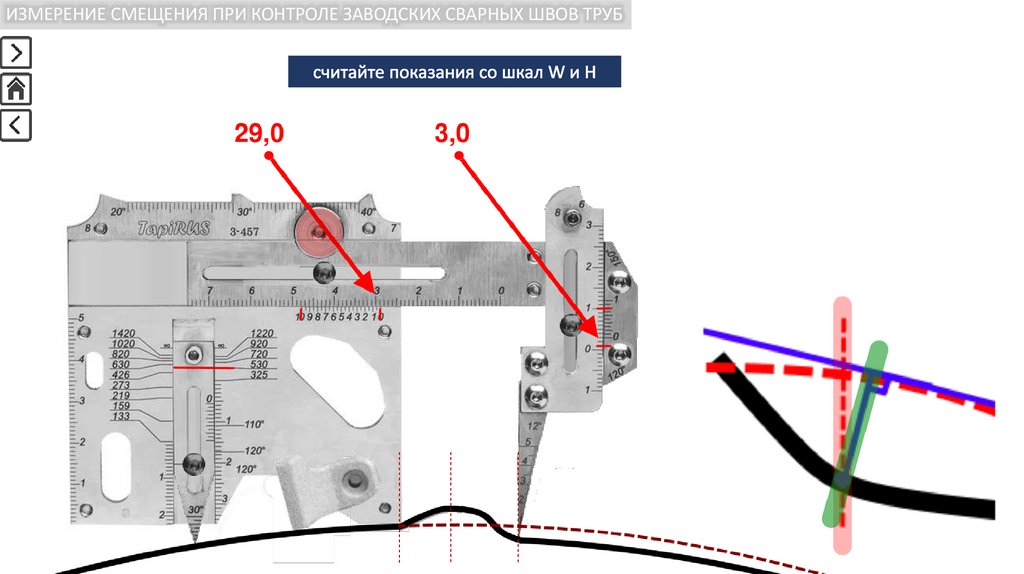

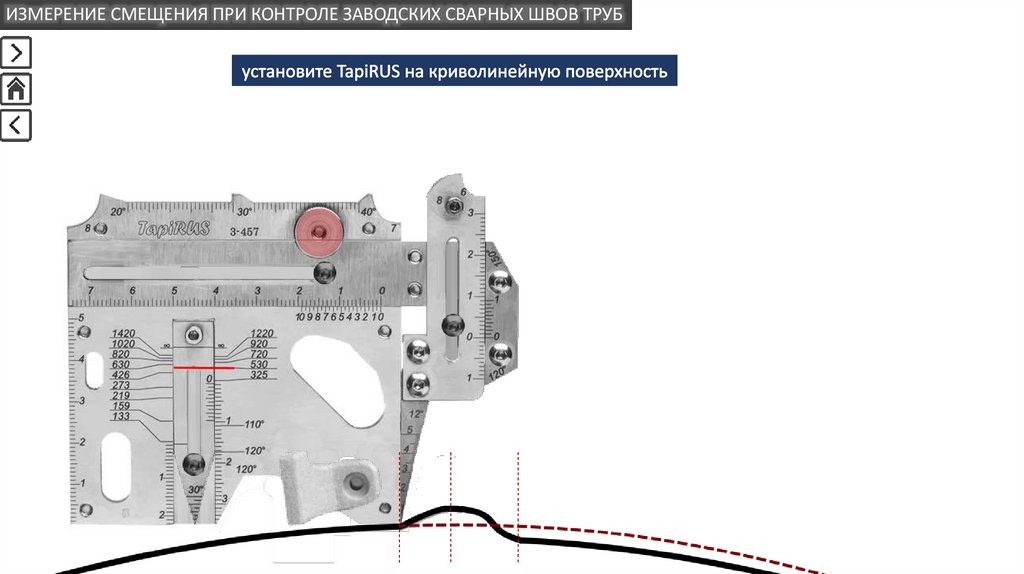

• высоты и глубины при установке TapiRUS поперек
образующей трубы;
• катет углового шва при прямом и тупом угле между
сваренными элементами;
• диаметр трубы.
5.

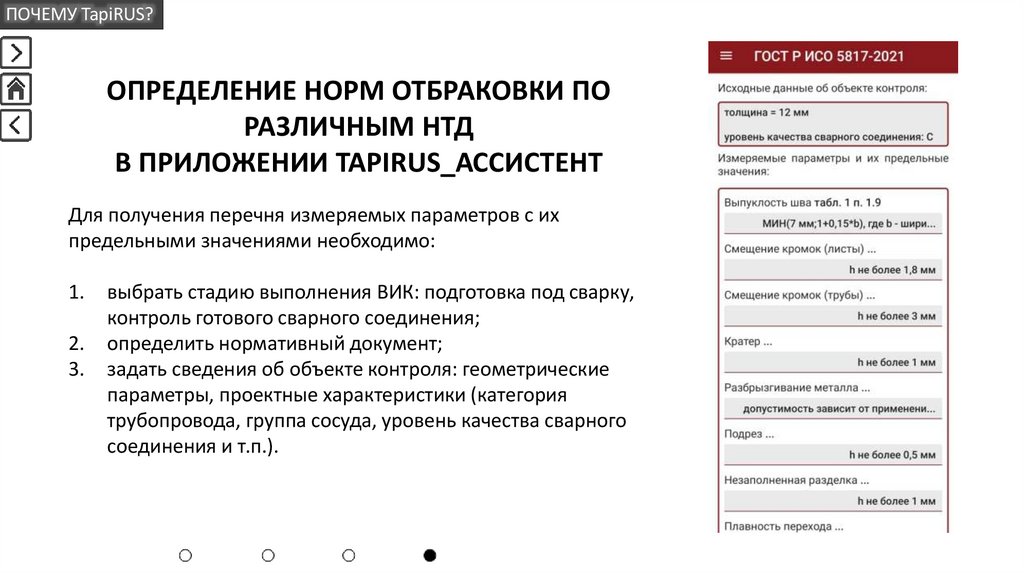

ПОЧЕМУ TapiRUS?ОПРЕДЕЛЕНИЕ НОРМ ОТБРАКОВКИ ПО
РАЗЛИЧНЫМ НТД
В ПРИЛОЖЕНИИ TAPIRUS_АССИСТЕНТ
Для получения перечня измеряемых параметров с их
предельными значениями необходимо:
1.
2.
3.
выбрать стадию выполнения ВИК: подготовка под сварку,
контроль готового сварного соединения;
определить нормативный документ;
задать сведения об объекте контроля: геометрические
параметры, проектные характеристики (категория
трубопровода, группа сосуда, уровень качества сварного
соединения и т.п.).
6.

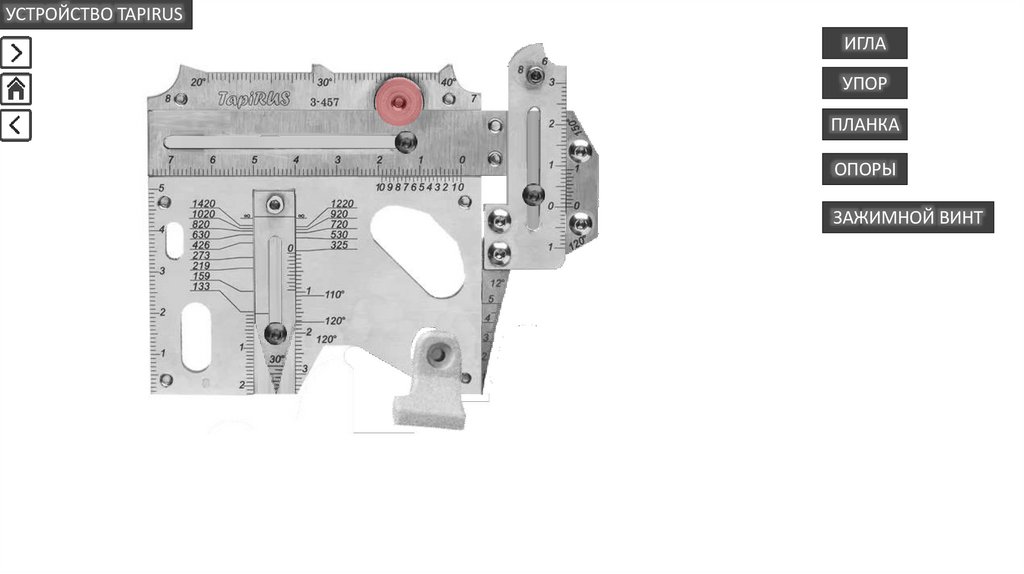

УСТРОЙСТВО TAPIRUSИГЛА
УПОР
ПЛАНКА
ОПОРЫ
ЗАЖИМНОЙ ВИНТ
7.

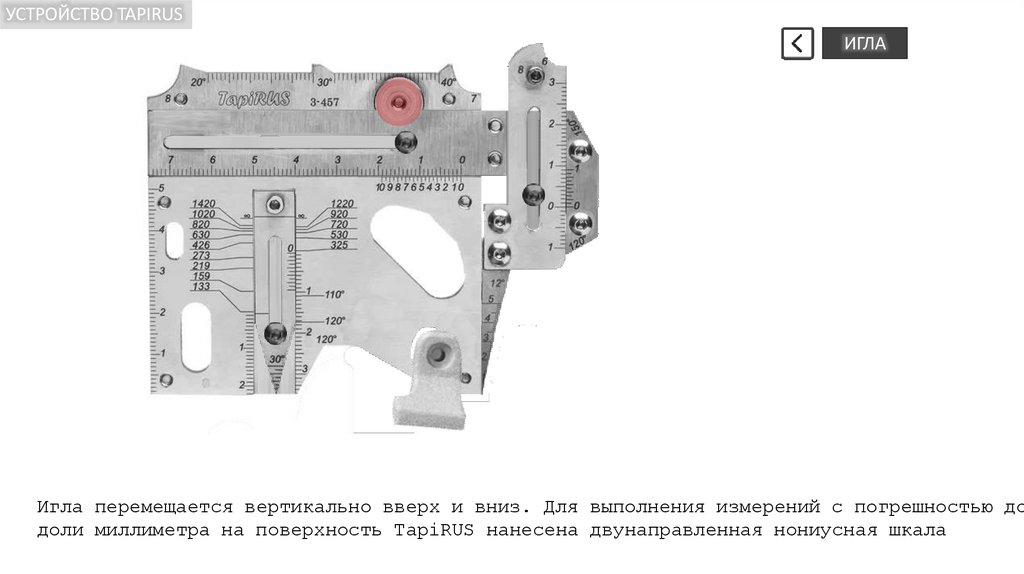

УСТРОЙСТВО TAPIRUSИГЛА
Игла перемещается вертикально вверх и вниз. Для выполнения измерений с погрешностью до
доли миллиметра на поверхность TapiRUS нанесена двунаправленная нониусная шкала
8.

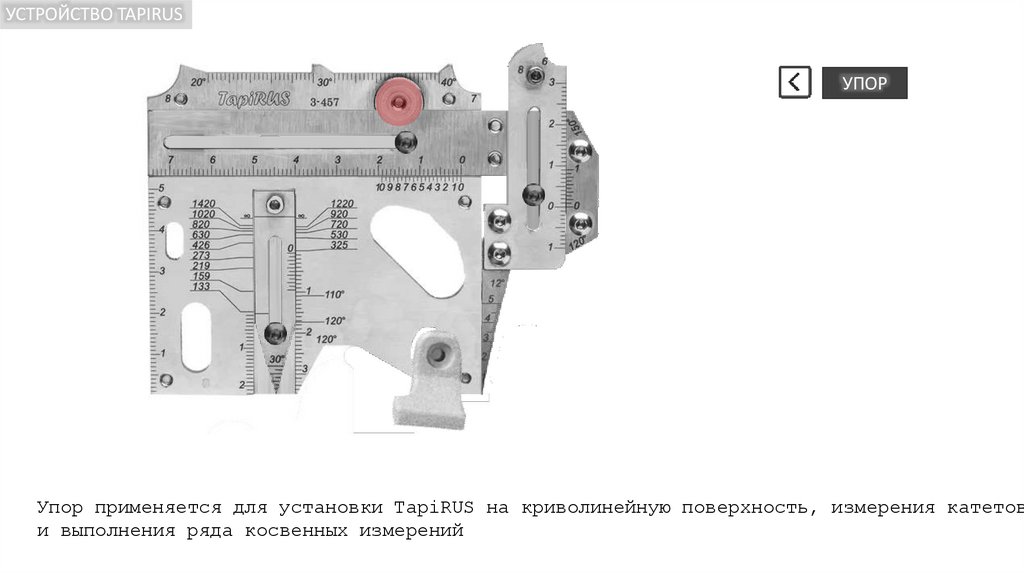

УСТРОЙСТВО TAPIRUSУПОР
Упор применяется для установки TapiRUS на криволинейную поверхность, измерения катетов
и выполнения ряда косвенных измерений
9.

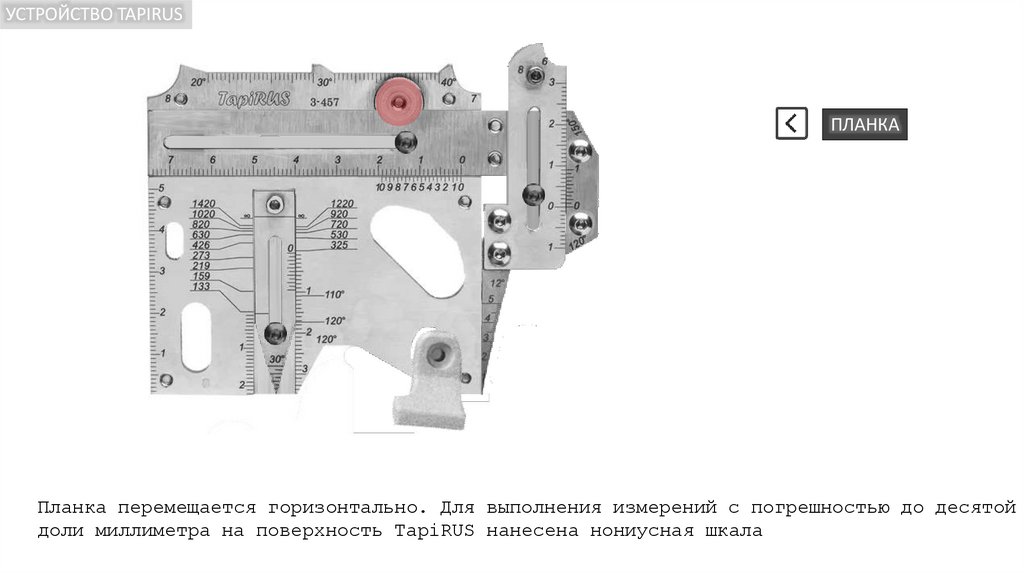

УСТРОЙСТВО TAPIRUSПЛАНКА
Планка перемещается горизонтально. Для выполнения измерений с погрешностью до десятой
доли миллиметра на поверхность TapiRUS нанесена нониусная шкала
10.

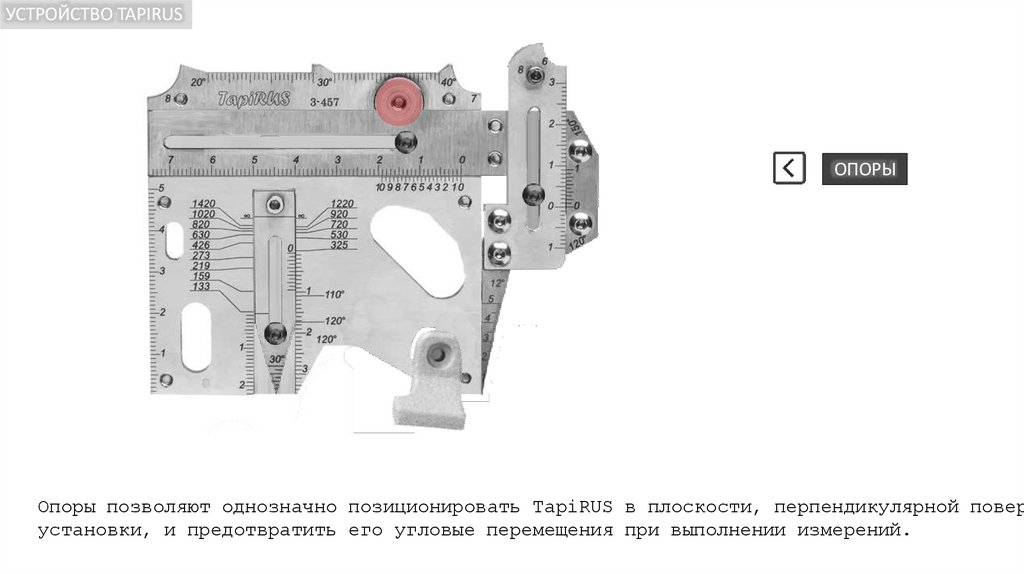

УСТРОЙСТВО TAPIRUSОПОРЫ
Опоры позволяют однозначно позиционировать TapiRUS в плоскости, перпендикулярной повер
установки, и предотвратить его угловые перемещения при выполнении измерений.
11.

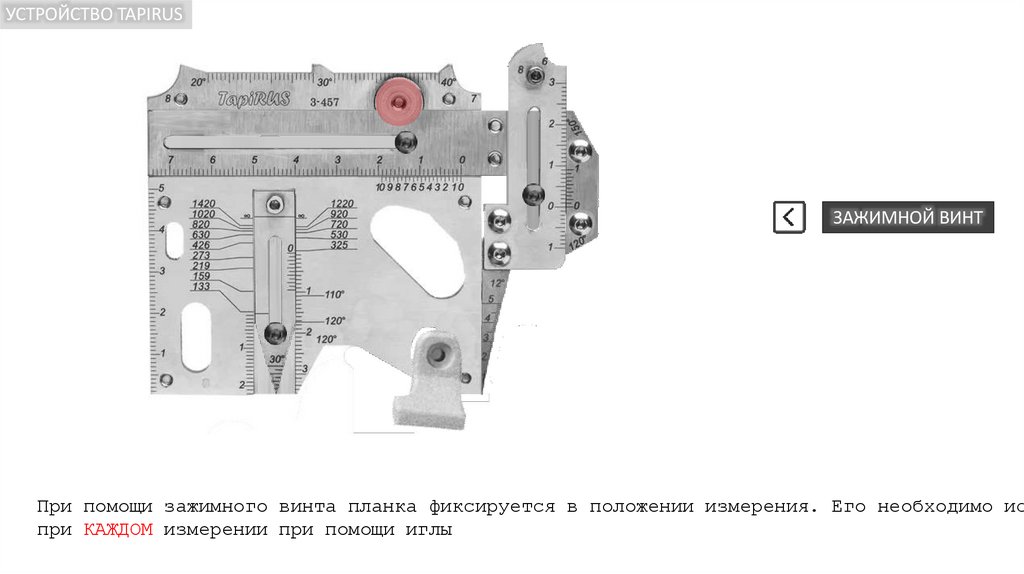

УСТРОЙСТВО TAPIRUSЗАЖИМНОЙ ВИНТ
При помощи зажимного винта планка фиксируется в положении измерения. Его необходимо ис
при КАЖДОМ измерении при помощи иглы
