Таймеры в OwenLogic

1.

Таймеры в OwenLogic
Подготовила: Забавина А.А.

2.

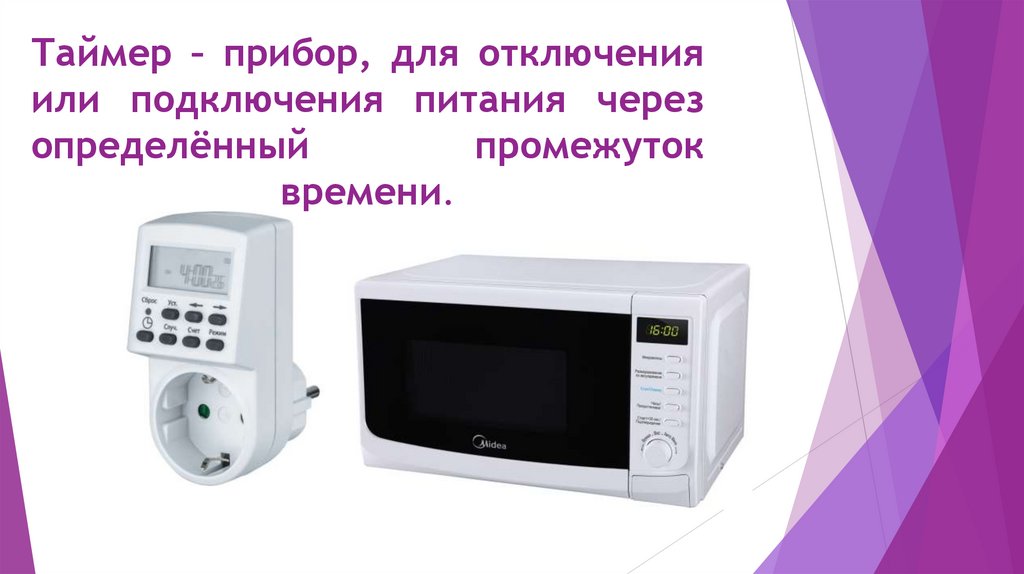

Таймер – прибор, для отключения
или подключения питания через
определённый
промежуток
времени.

3.

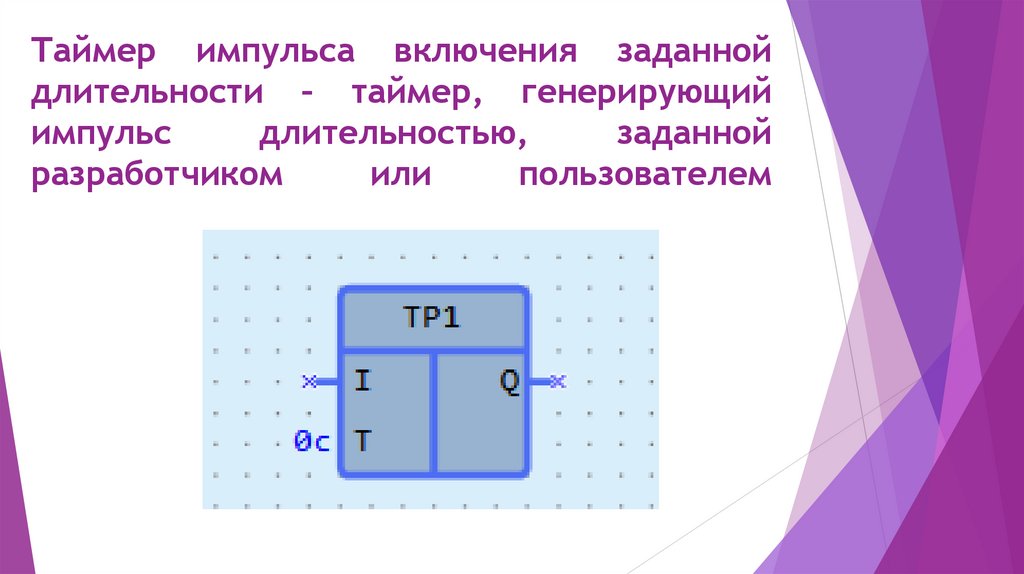

Таймер импульса включения заданной
длительности – таймер, генерирующий
импульс
длительностью,
заданной
разработчиком
или
пользователем

4.

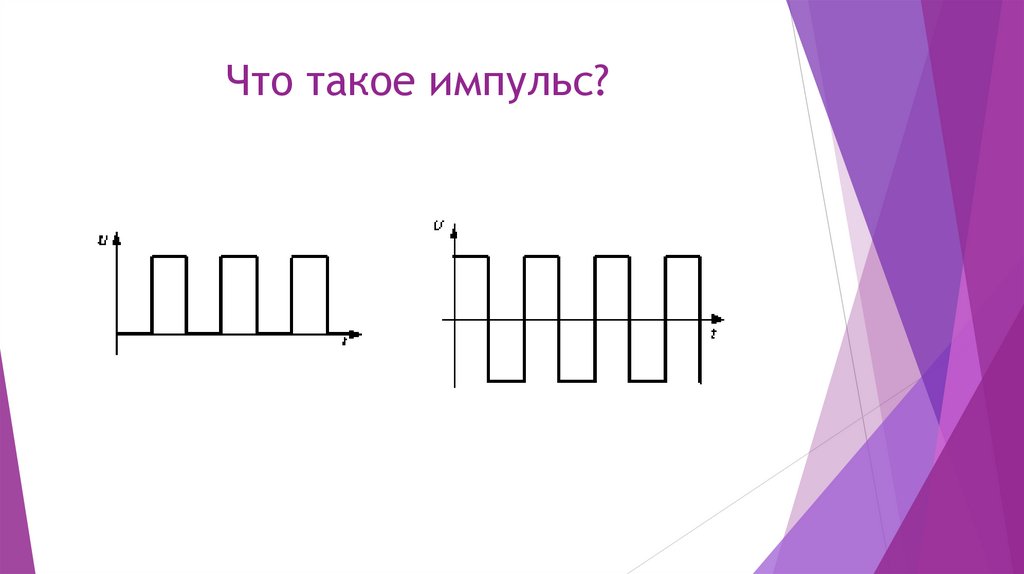

Что такое импульс?

5.

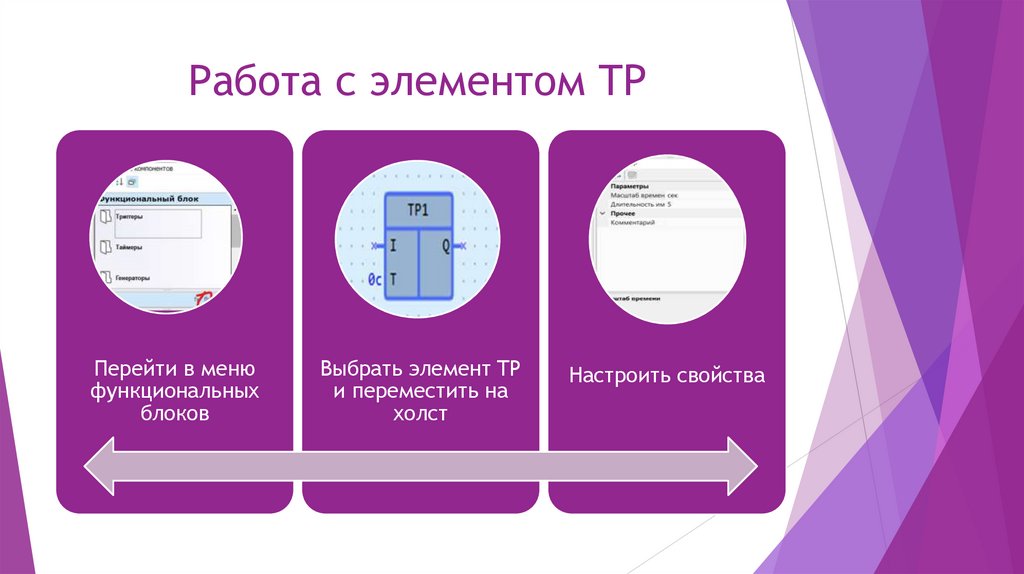

Работа с элементом TP
Перейти в меню
функциональных
блоков
Выбрать элемент TP
и переместить на
холст
Настроить свойства

6.

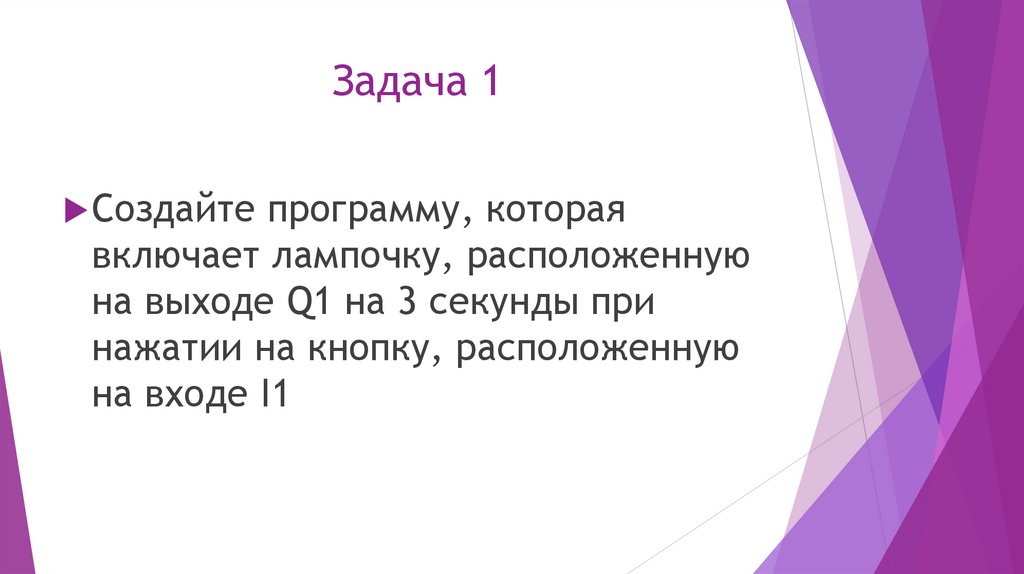

Задача 1
Создайте программу, которая
включает лампочку, расположенную
на выходе Q1 на 3 секунды при
нажатии на кнопку, расположенную
на входе I1

7.

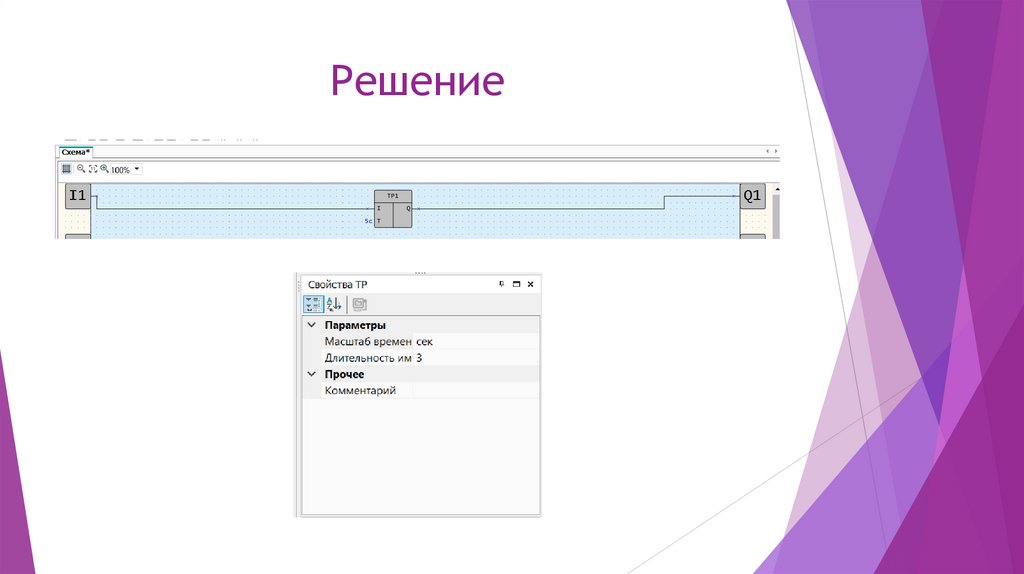

Решение

8.

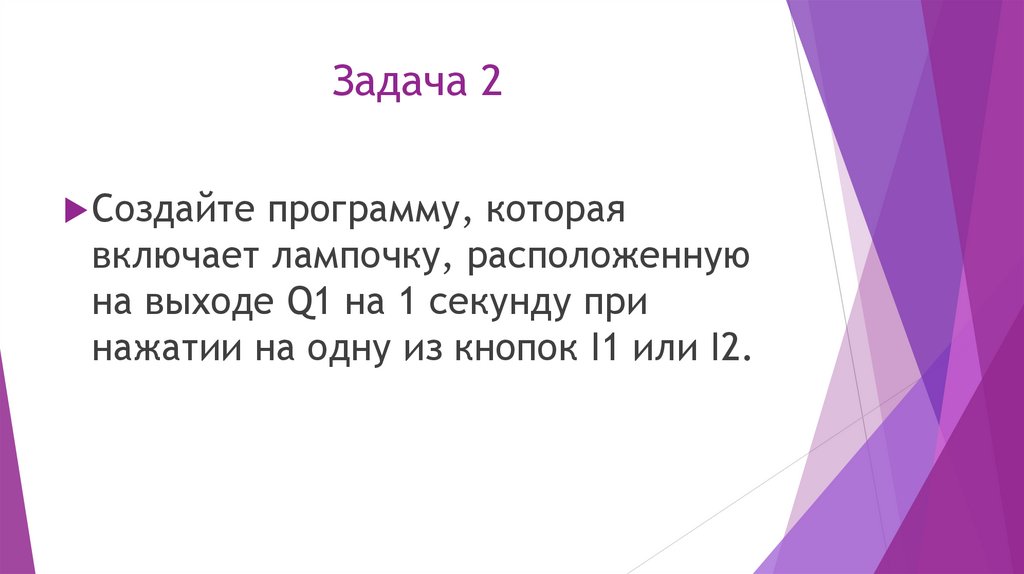

Задача 2
Создайте программу, которая
включает лампочку, расположенную
на выходе Q1 на 1 секунду при
нажатии на одну из кнопок I1 или I2.

9.

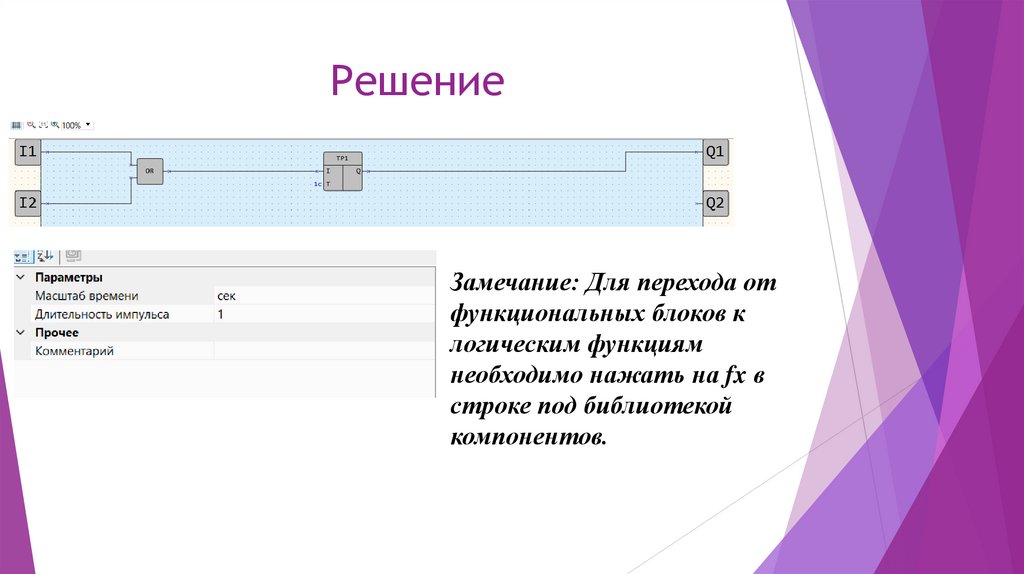

Решение
Замечание: Для перехода от
функциональных блоков к
логическим функциям
необходимо нажать на fx в
строке под библиотекой
компонентов.

10.

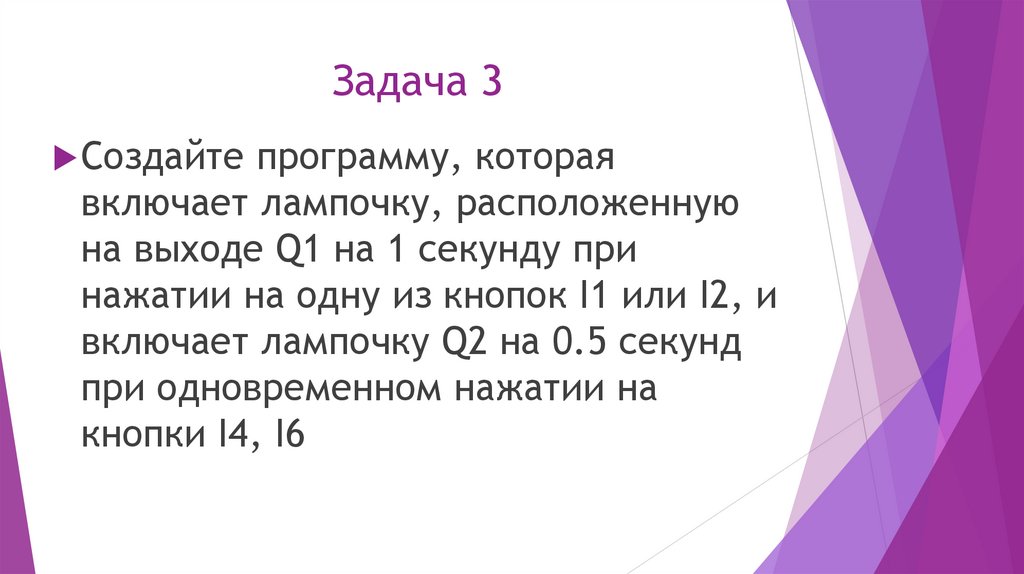

Задача 3
Создайте программу, которая
включает лампочку, расположенную
на выходе Q1 на 1 секунду при
нажатии на одну из кнопок I1 или I2, и
включает лампочку Q2 на 0.5 секунд
при одновременном нажатии на
кнопки I4, I6

11.

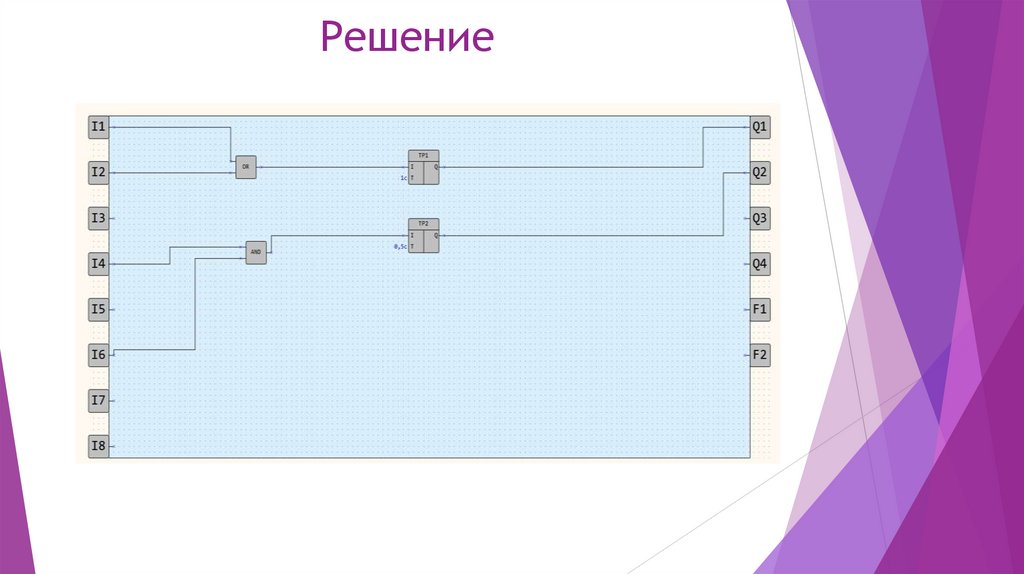

Решение

12.

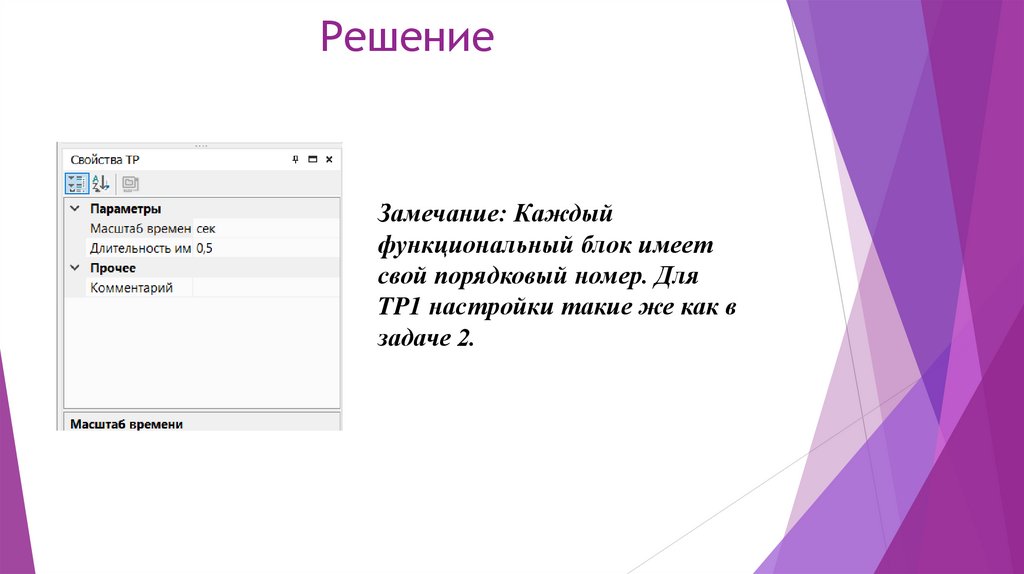

Решение
Замечание: Каждый
функциональный блок имеет
свой порядковый номер. Для
TP1 настройки такие же как в
задаче 2.

13.

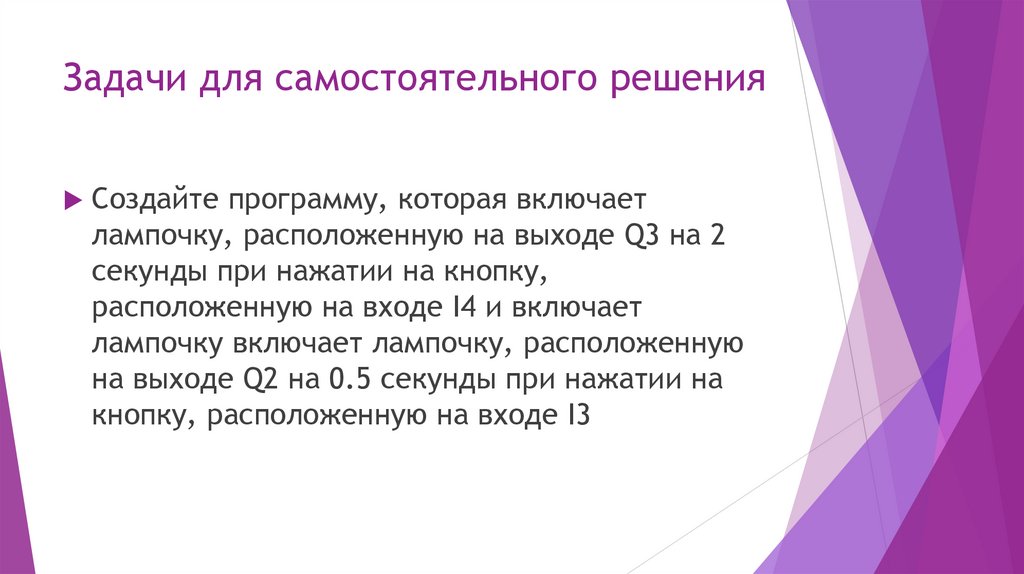

Задачи для самостоятельного решения
Создайте программу, которая включает
лампочку, расположенную на выходе Q3 на 2
секунды при нажатии на кнопку,
расположенную на входе I4 и включает
лампочку включает лампочку, расположенную
на выходе Q2 на 0.5 секунды при нажатии на
кнопку, расположенную на входе I3

14.

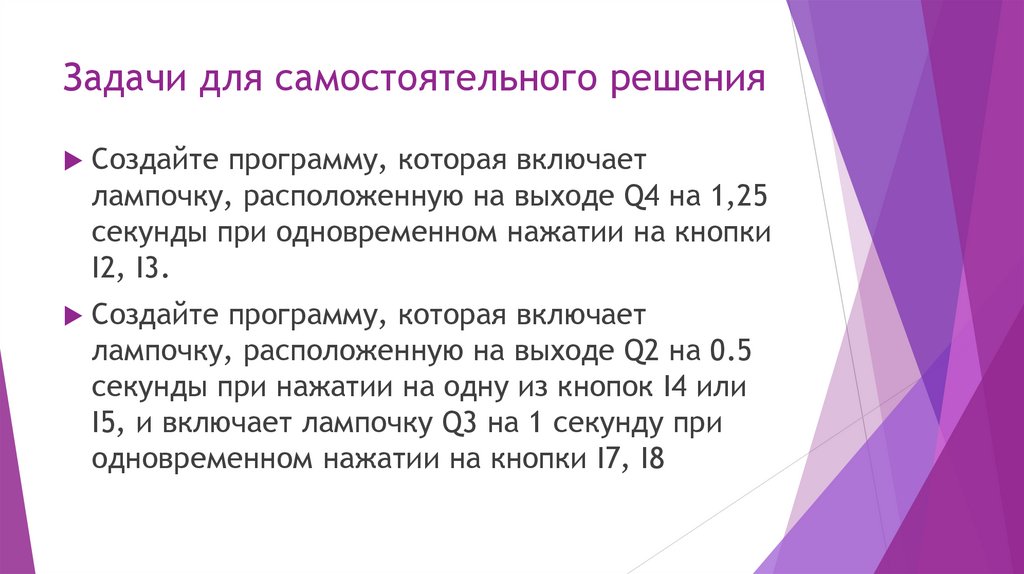

Задачи для самостоятельного решения
Создайте программу, которая включает
лампочку, расположенную на выходе Q4 на 1,25
секунды при одновременном нажатии на кнопки
I2, I3.
Создайте программу, которая включает
лампочку, расположенную на выходе Q2 на 0.5
секунды при нажатии на одну из кнопок I4 или
I5, и включает лампочку Q3 на 1 секунду при
одновременном нажатии на кнопки I7, I8

15.

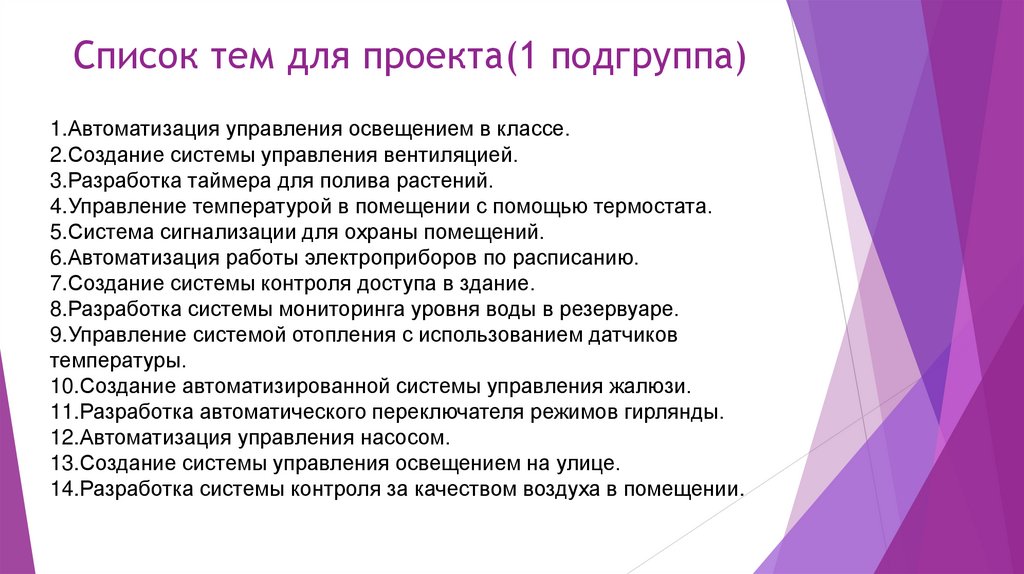

Список тем для проекта(1 подгруппа)
1.Автоматизация управления освещением в классе.
2.Создание системы управления вентиляцией.
3.Разработка таймера для полива растений.
4.Управление температурой в помещении с помощью термостата.
5.Система сигнализации для охраны помещений.
6.Автоматизация работы электроприборов по расписанию.
7.Создание системы контроля доступа в здание.
8.Разработка системы мониторинга уровня воды в резервуаре.
9.Управление системой отопления с использованием датчиков
температуры.
10.Создание автоматизированной системы управления жалюзи.
11.Разработка автоматического переключателя режимов гирлянды.
12.Автоматизация управления насосом.
13.Создание системы управления освещением на улице.
14.Разработка системы контроля за качеством воздуха в помещении.

16.

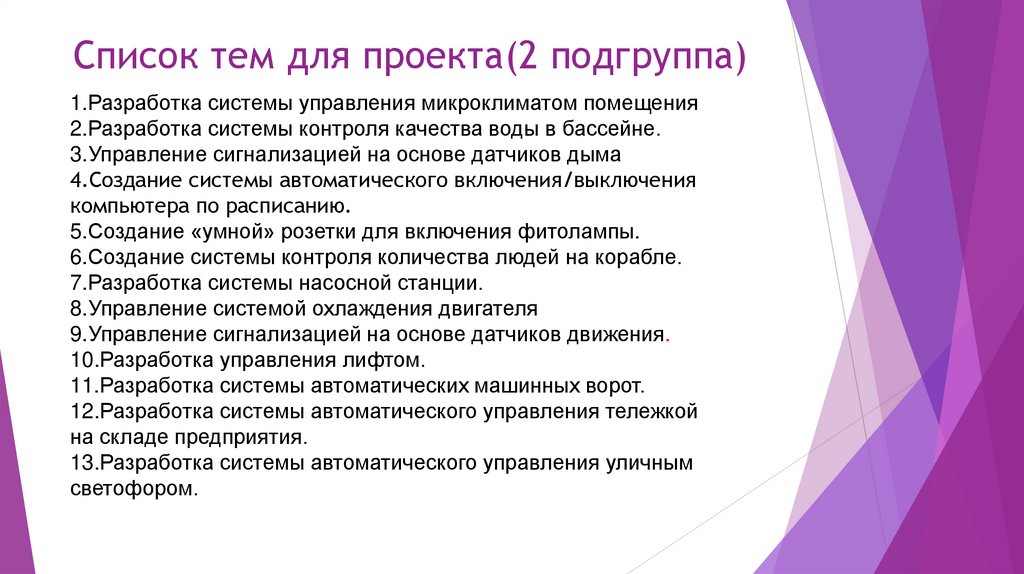

Список тем для проекта(2 подгруппа)
1.Разработка системы управления микроклиматом помещения
2.Разработка системы контроля качества воды в бассейне.
3.Управление сигнализацией на основе датчиков дыма
4.Создание системы автоматического включения/выключения
компьютера по расписанию.
5.Создание «умной» розетки для включения фитолампы.
6.Создание системы контроля количества людей на корабле.
7.Разработка системы насосной станции.
8.Управление системой охлаждения двигателя
9.Управление сигнализацией на основе датчиков движения.
10.Разработка управления лифтом.
11.Разработка системы автоматических машинных ворот.
12.Разработка системы автоматического управления тележкой
на складе предприятия.
13.Разработка системы автоматического управления уличным
светофором.

17.

Спасибо за работу!
