Техническое задание на входные арки зоны «Exploration»

1.

ТЗ на входные арки зоны «Exploration»
1
Необходимо:
• Разработать проектную документацию (АР, КМ) на 3 входные арки
• Разработать макеты (графику с предпечатной подготовкой на
основании визуализаций)
• Изготовить и смонтировать
Требования к конструкциям:
при проектировании необходимо учитывать:
• Всесезонное уличное размещение,
• Материалы и конструкции в зоне доступа гостей должны быть
антивандальными
• Конструкции и элементы должны быть запроектированы
безопасными (у посетителей не должно быть возможности на
них легко залезть или повиснуть, все выступающие на высоте
элементы должны быть расположены не ниже 2,5м)
• Предусмотреть архитектурную и встроенную подсветку
Требования к материалам:
Все макеты, выкрасы, цветопробы, конструктивные
решения согласовать с заказчиком.
2
3

2.

АРКА 1
Арка 1. Вид со стороны входа (променада)
Арка 1. Вид со стороны зоны с аттракционами

3.

Вид со стороны аттракциона

4.

Павильоны при входе в променад и Арка 1
2
Арка 1
3
Павильон 1 (кафе-мороженое): 19,5 х 5 х 4м
Павильон 2: d=7,3м, h=~8м
Павильон 3: 5 х 5 х 4м
1

5.

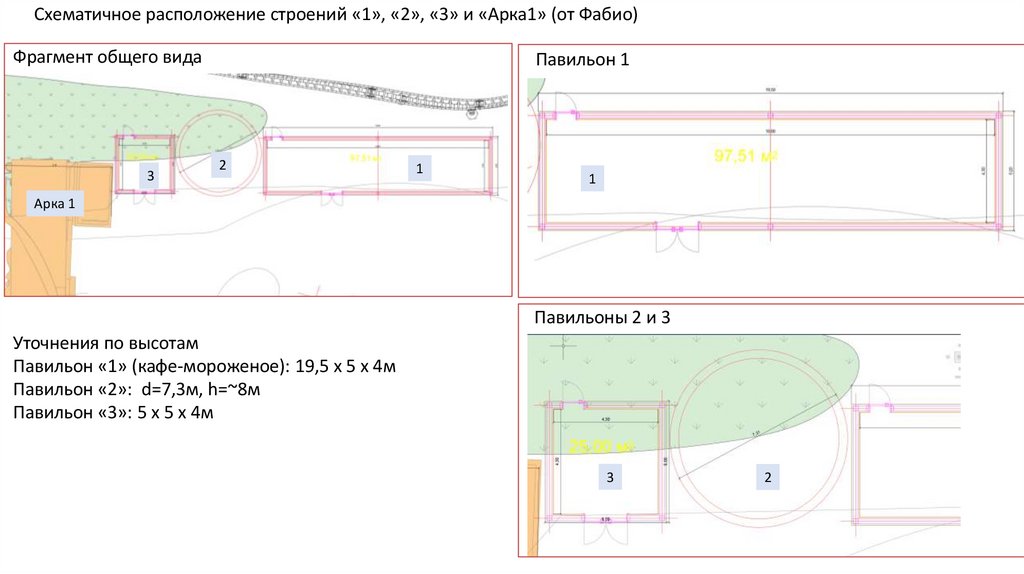

Схематичное расположение строений «1», «2», «3» и «Арка1» (от Фабио)
Фрагмент общего вида
3
Павильон 1
2
1
1
Арка 1
Павильоны 2 и 3
Уточнения по высотам
Павильон «1» (кафе-мороженое): 19,5 х 5 х 4м
Павильон «2»: d=7,3м, h=~8м
Павильон «3»: 5 х 5 х 4м
3
2

6.

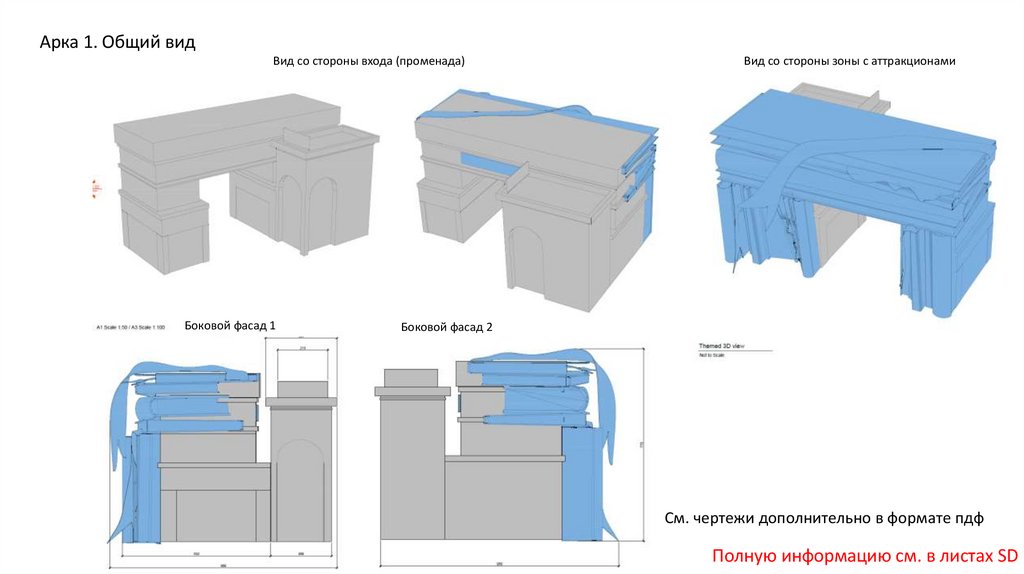

Арка 1. Общий вид
Вид со стороны входа (променада)
Боковой фасад 1
Вид со стороны зоны с аттракционами
Боковой фасад 2
См. чертежи дополнительно в формате пдф
Полную информацию см. в листах SD

7.

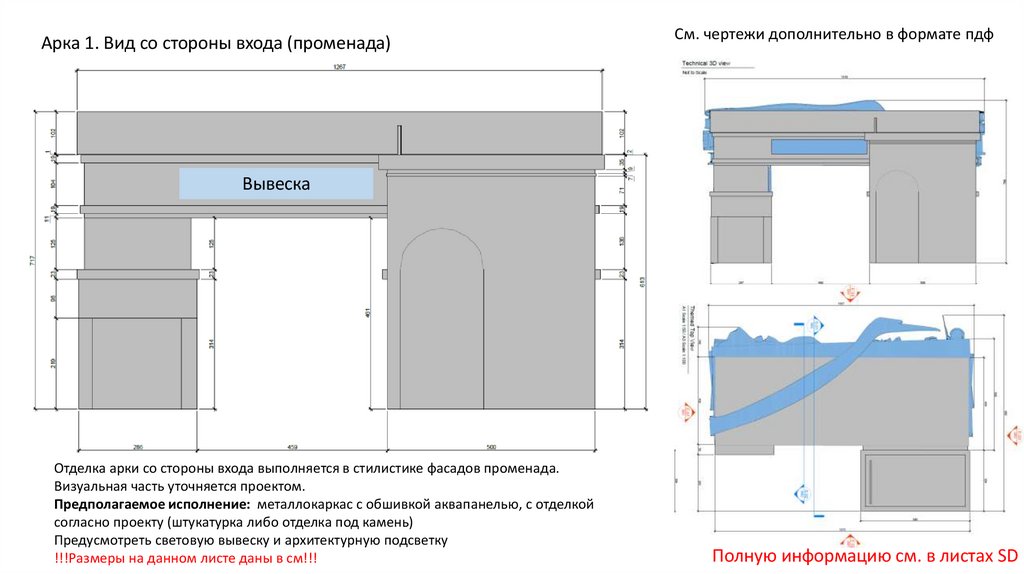

Арка 1. Вид со стороны входа (променада)
См. чертежи дополнительно в формате пдф
Вывеска
Отделка арки со стороны входа выполняется в стилистике фасадов променада.
Визуальная часть уточняется проектом.
Предполагаемое исполнение: металлокаркас с обшивкой аквапанелью, с отделкой
согласно проекту (штукатурка либо отделка под камень)
Предусмотреть световую вывеску и архитектурную подсветку
!!!Размеры на данном листе даны в см!!!
Полную информацию см. в листах SD

8.

Арка 1. Вид со стороны зоны с аттракционами
Отделка арки со стороны зоны с аттракционами – тематизация
под книги в соответствии с визуализацией
Предполагаемое исполнение: металлокаркас с обшивкой
аквапанелью и тематизацией артбетоном с художественной
окраской
Предусмотреть световую вывеску и архитектурную подсветку

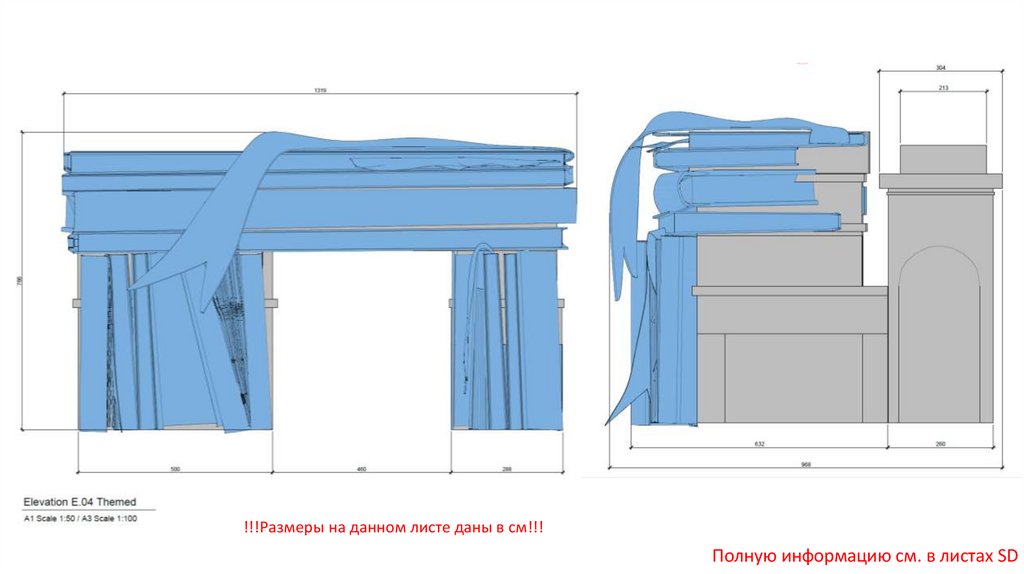

9.

См. чертежи дополнительно в формате пдф
!!!Размеры на данном листе даны в см!!!
Полную информацию см. в листах SD

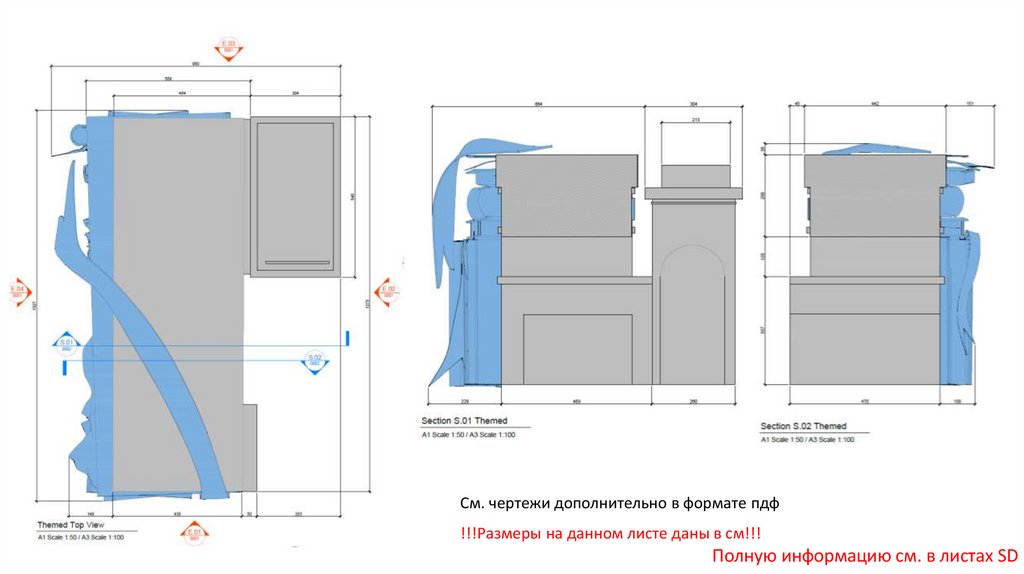

10.

!!!Размеры на данном листе даны в см!!!
Полную информацию см. в листах SD
