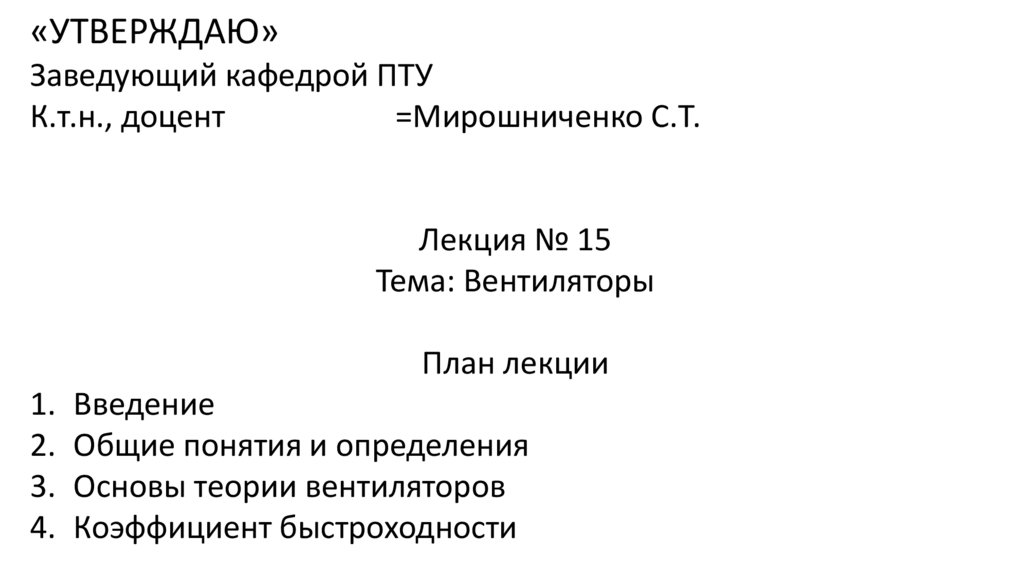

Лекция № 15
Тема: Вентиляторы
План лекции
1. Введение
2. Общие понятия и определения

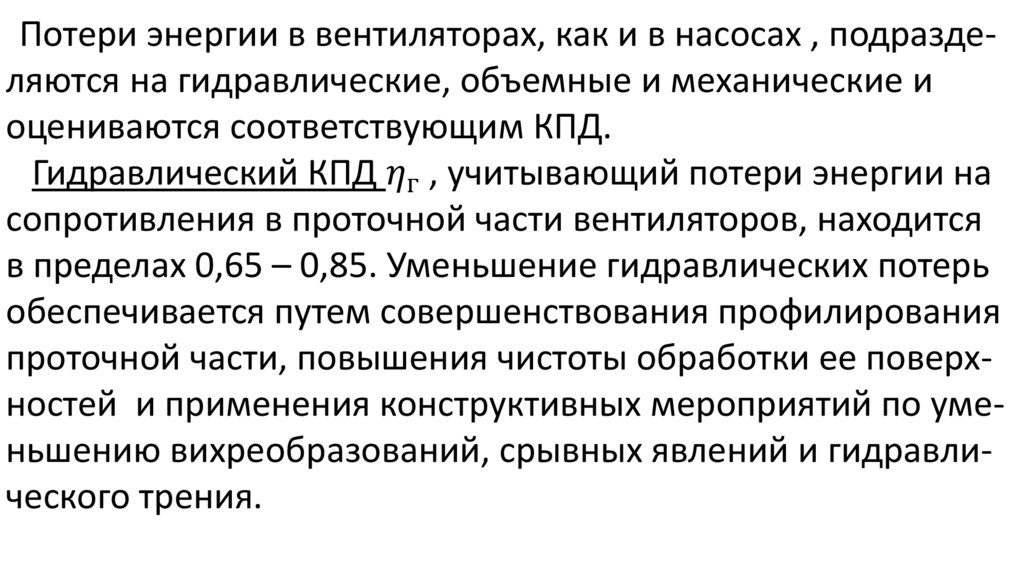

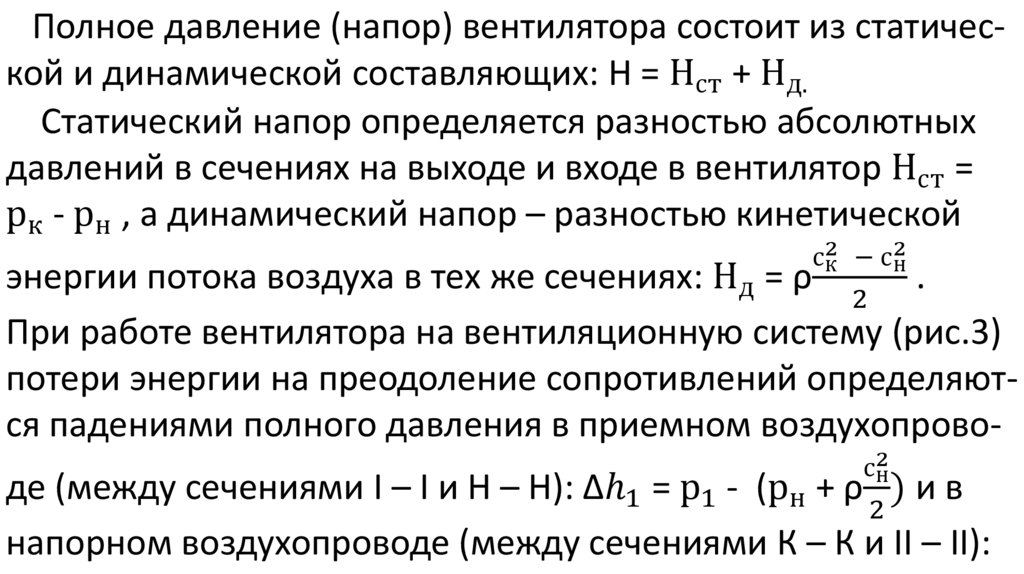

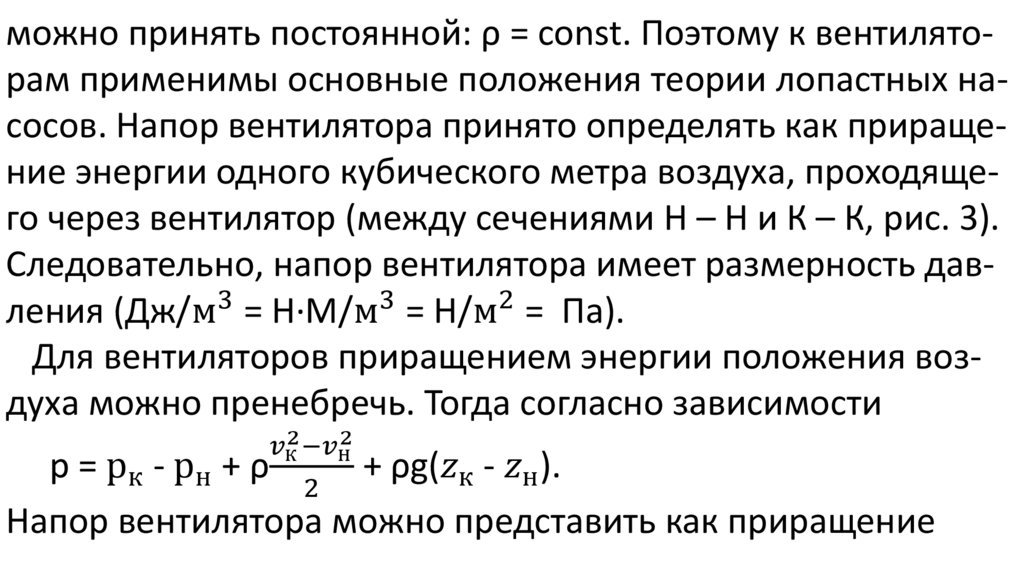

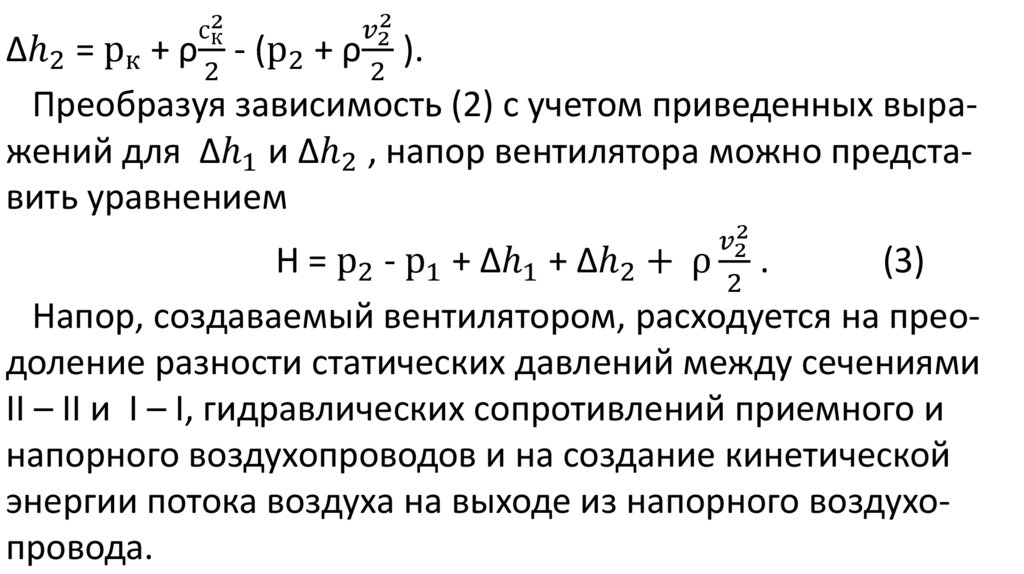

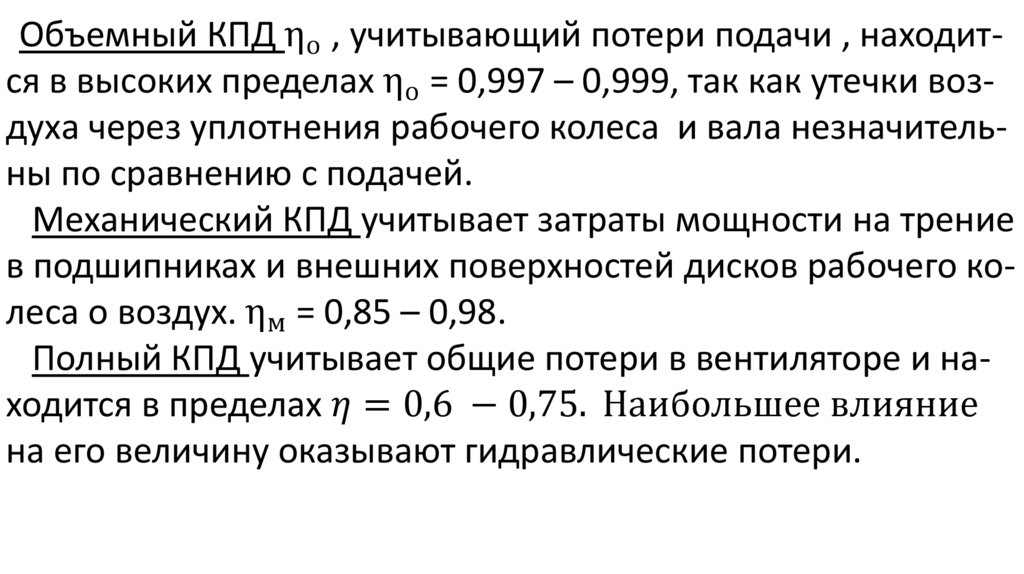

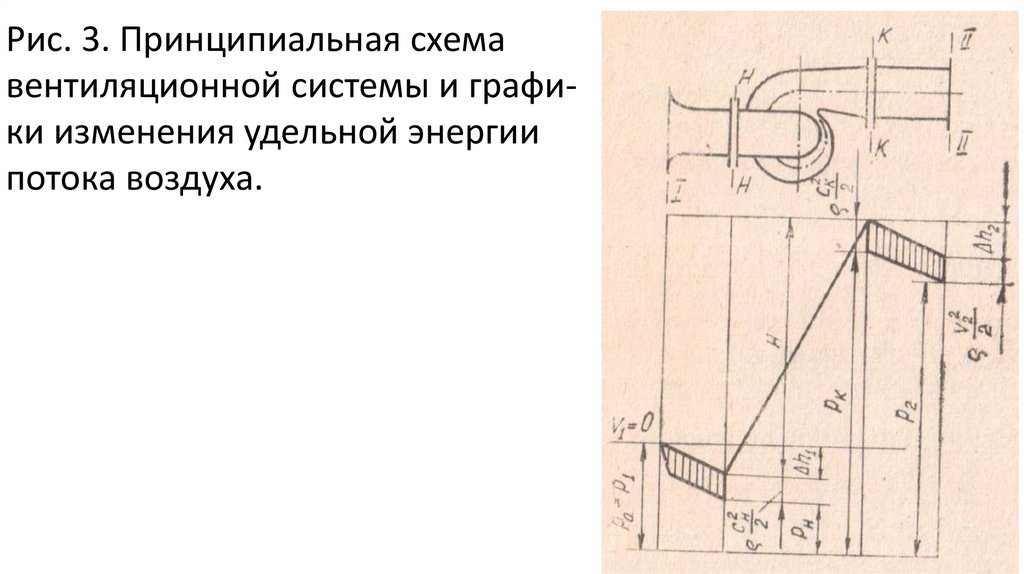

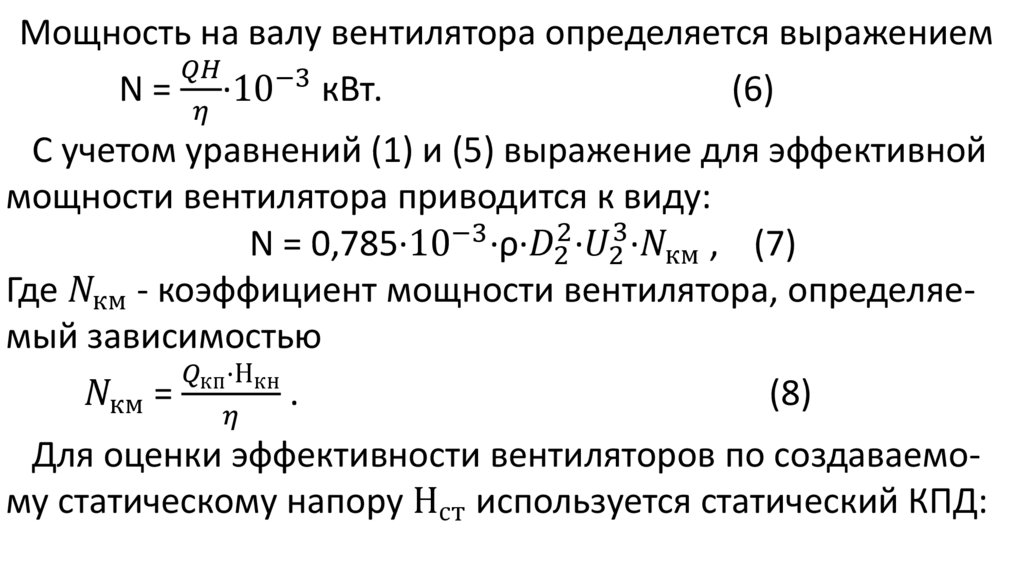

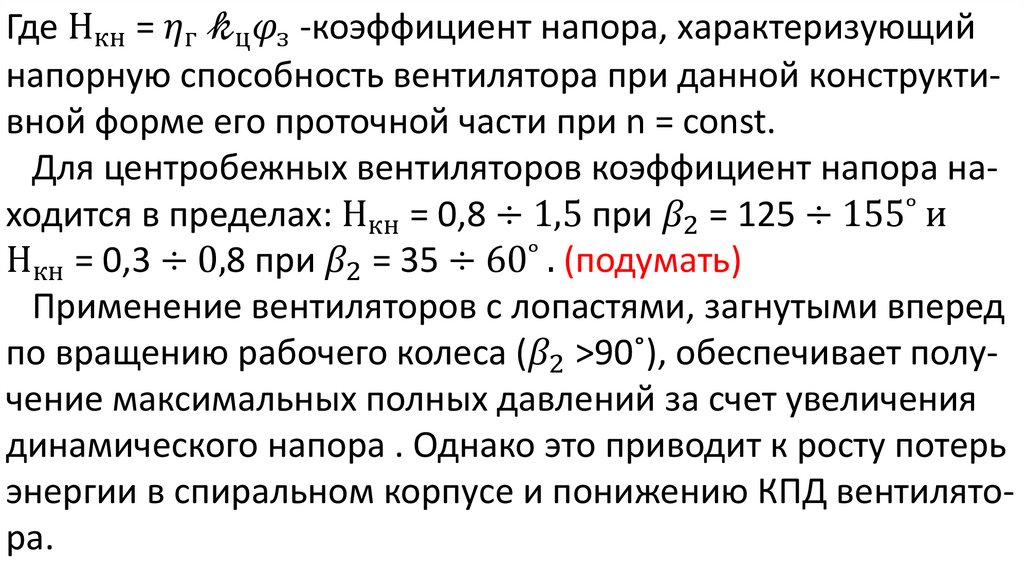

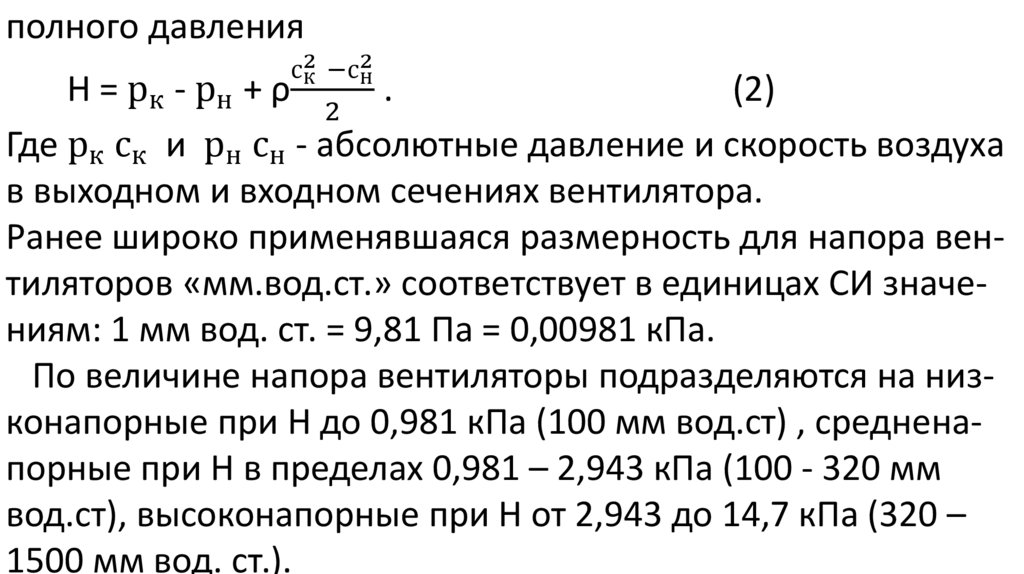

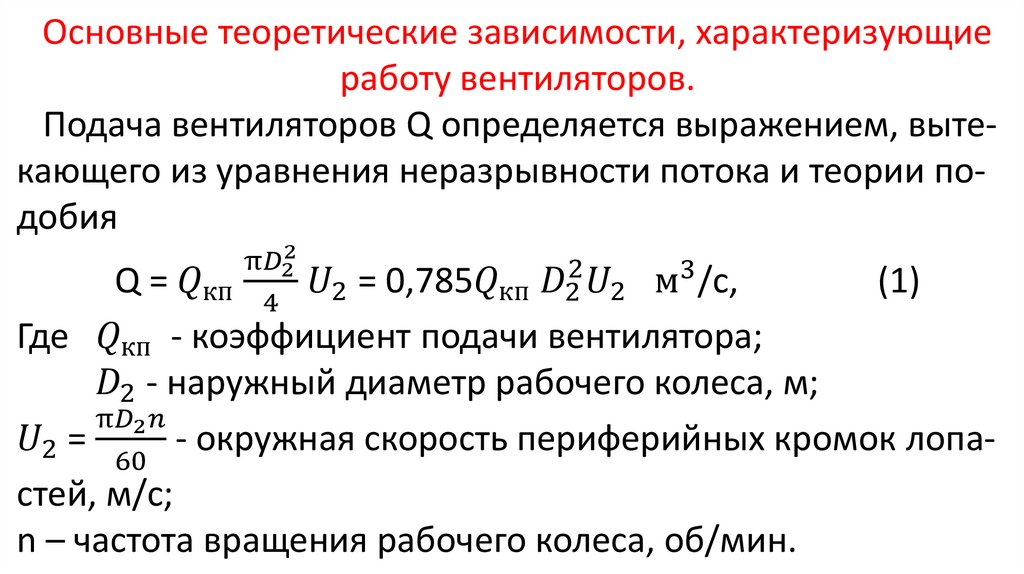

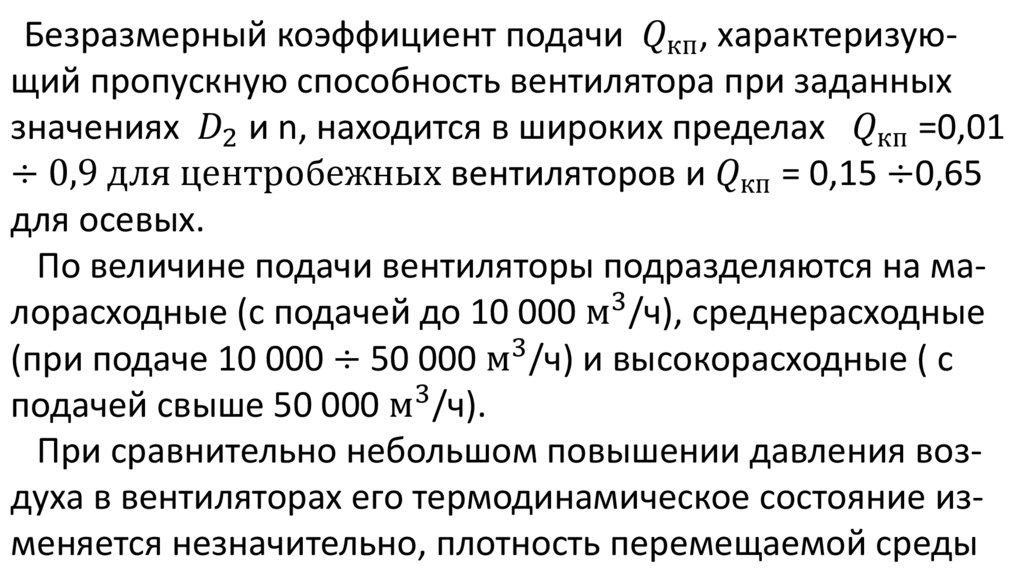

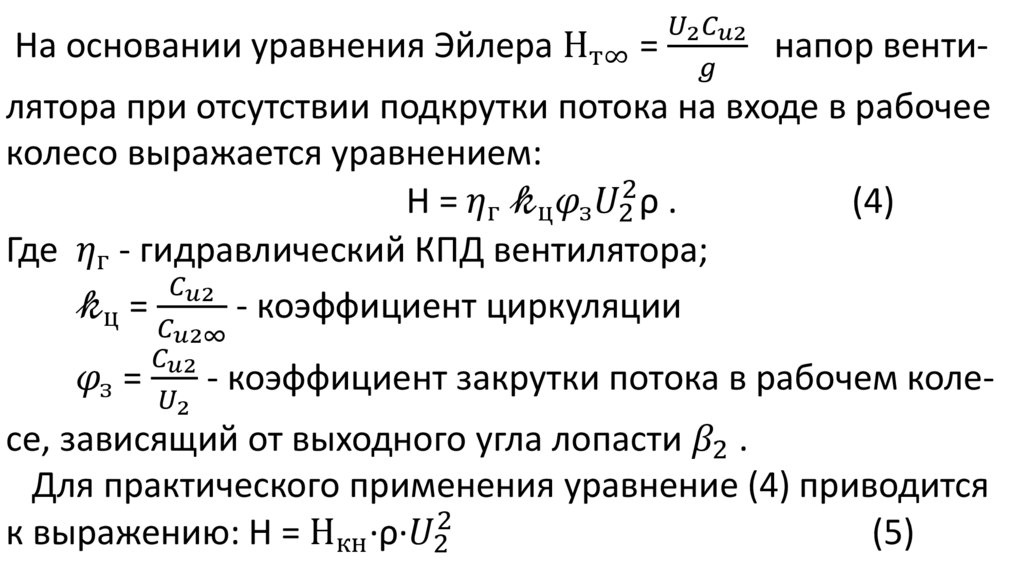

3. Основы теории вентиляторов

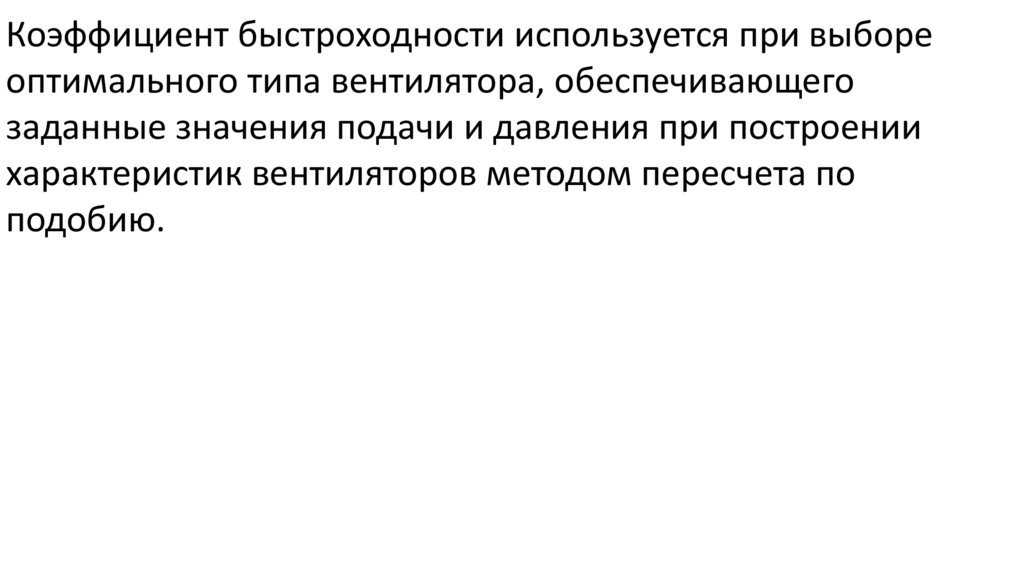

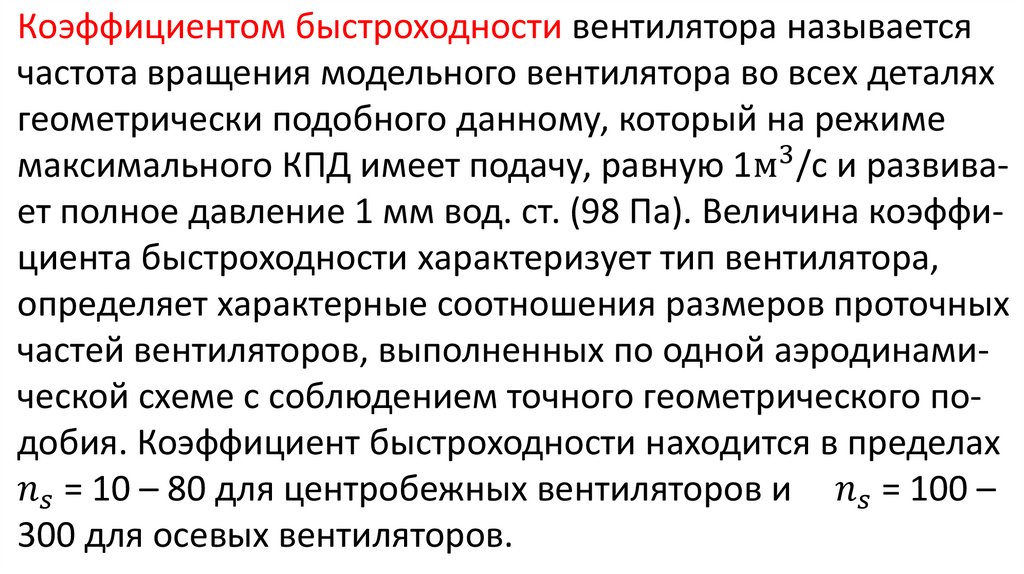

4. Коэффициент быстроходности

2.

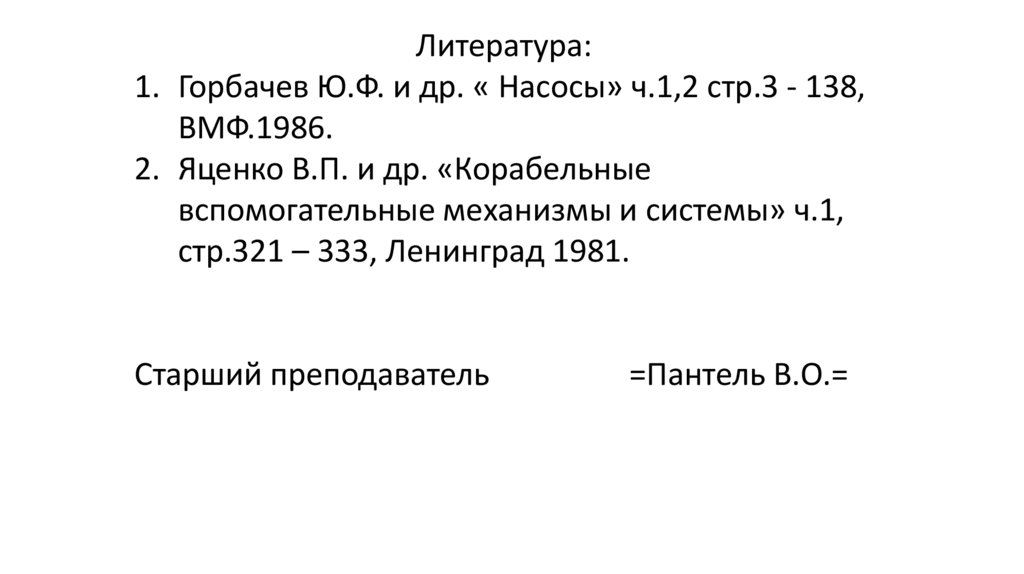

Литература:
1. Горбачев Ю.Ф. и др. « Насосы» ч.1,2 стр.3 - 138,
ВМФ.1986.
2. Яценко В.П. и др. «Корабельные
вспомогательные механизмы и системы» ч.1,
стр.321 – 333, Ленинград 1981.
Старший преподаватель
=Пантель В.О.=

3.

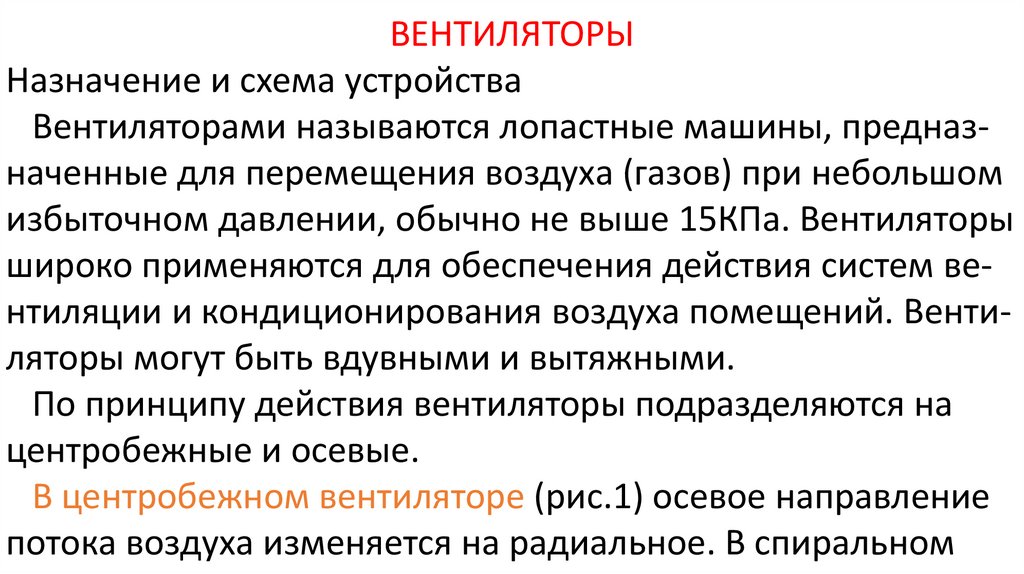

ВЕНТИЛЯТОРЫ
Назначение и схема устройства
Вентиляторами называются лопастные машины, предназначенные для перемещения воздуха (газов) при небольшом
избыточном давлении, обычно не выше 15КПа. Вентиляторы
широко применяются для обеспечения действия систем вентиляции и кондиционирования воздуха помещений. Вентиляторы могут быть вдувными и вытяжными.

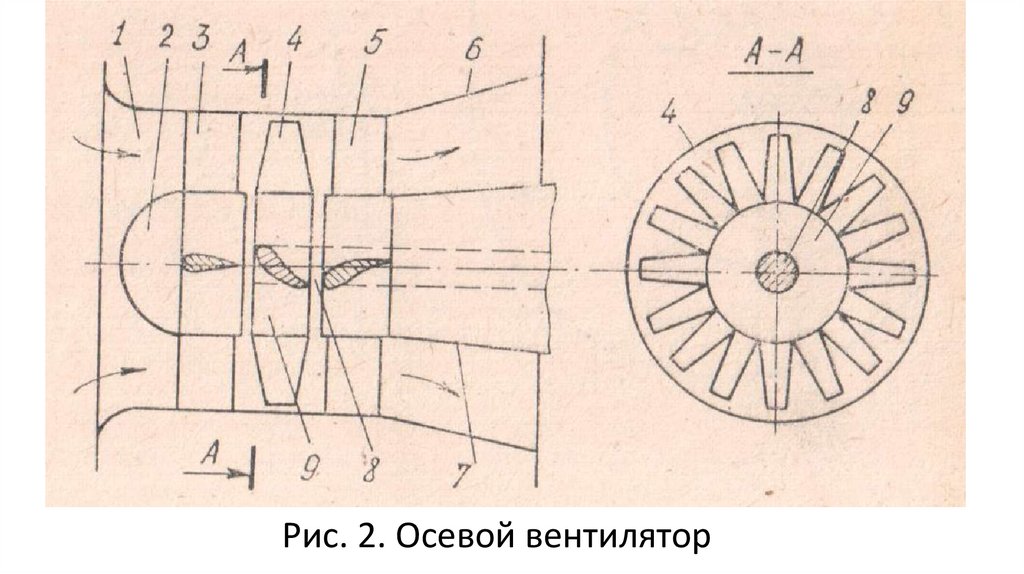

По принципу действия вентиляторы подразделяются на

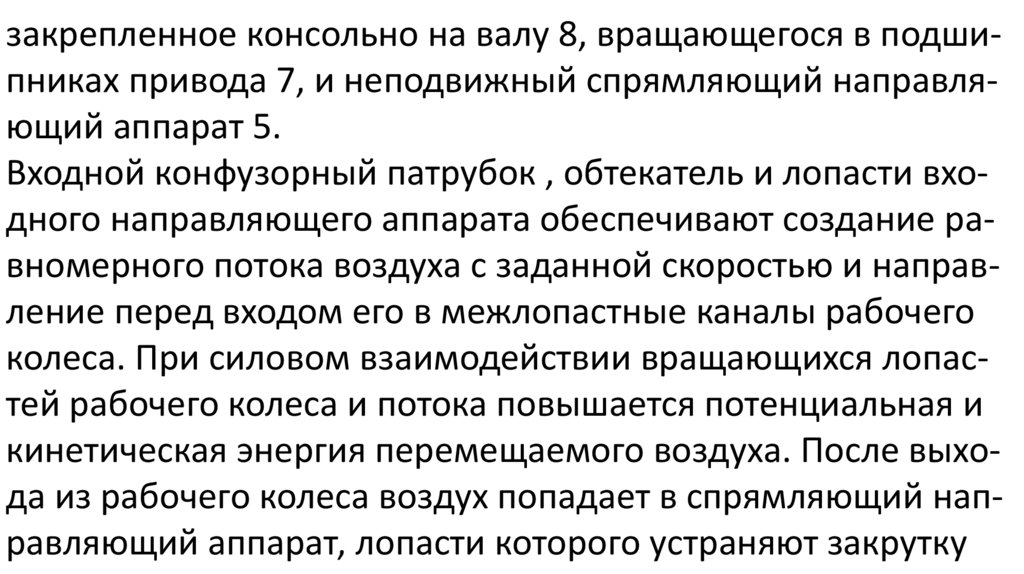

центробежные и осевые.
В центробежном вентиляторе (рис.1) осевое направление
потока воздуха изменяется на радиальное. В спиральном

4.

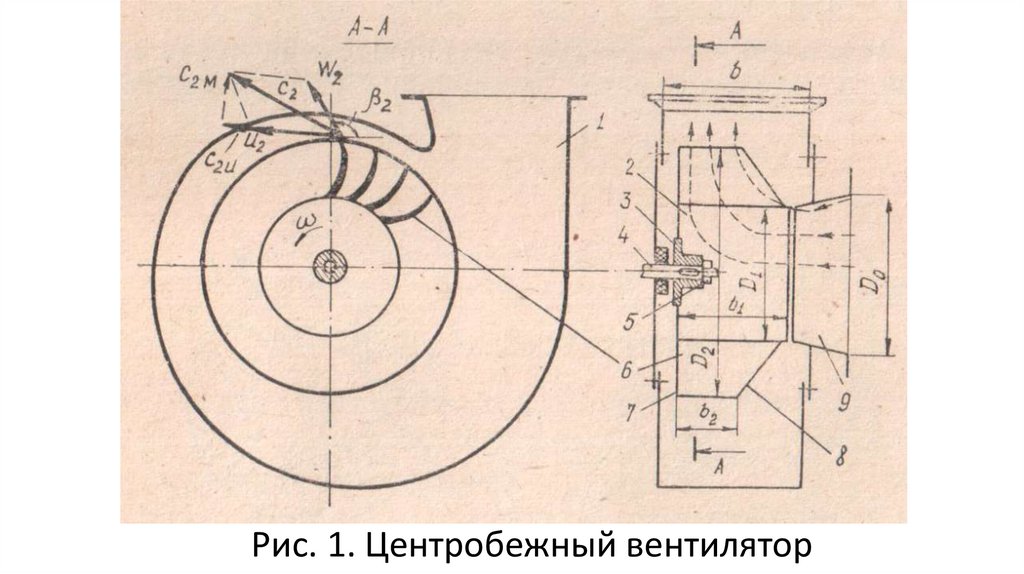

Рис. 1. Центробежный вентилятор

5.

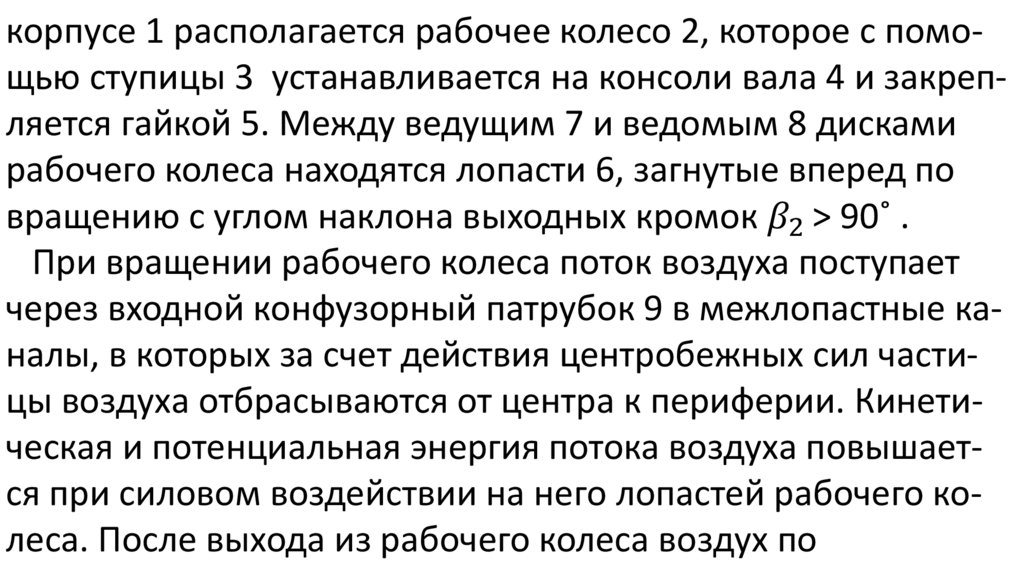

корпусе 1 располагается рабочее колесо 2, которое с помощью ступицы 3 устанавливается на консоли вала 4 и закрепляется гайкой 5. Между ведущим 7 и ведомым 8 дисками
рабочего колеса находятся лопасти 6, загнутые вперед по
вращению с углом наклона выходных кромок
