Измерения и ориентирование на местности без карты. Тема №1

1.

Федеральное Государственное автономное образовательное учреждение высшего образования
«Санкт-Петербургский государственный университет аэрокосмического приборостроения»
Военный учебный центр
Военная топография
Тема №1. ИЗМЕРЕНИЯ И
ОРИЕНТИРОВАНИЕ НА МЕСТНОСТИ БЕЗ
КАРТЫ

2.

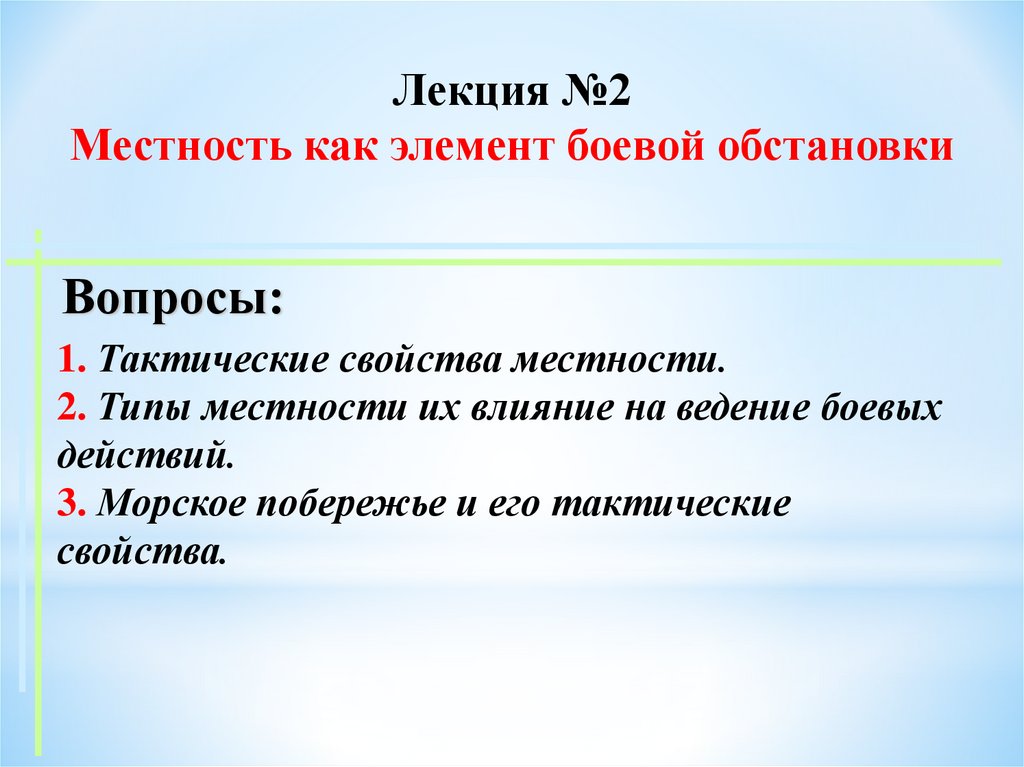

Лекция №2
Местность как элемент боевой обстановки
Вопросы:
1. Тактические свойства местности.
2. Типы местности их влияние на ведение боевых
действий.

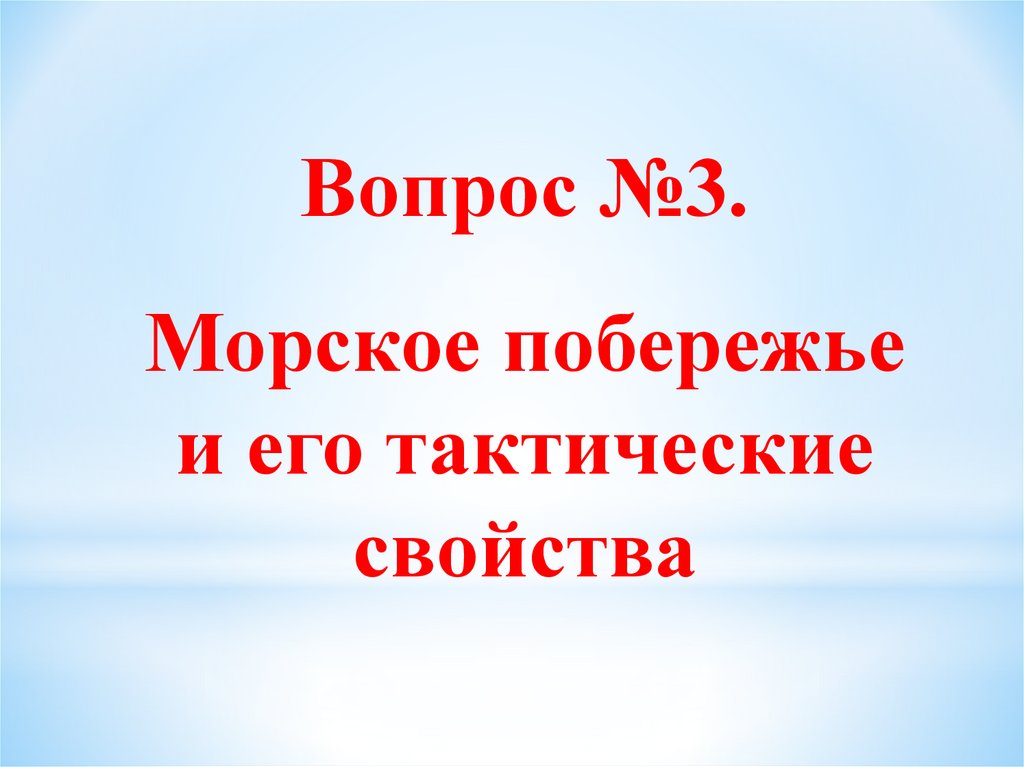

3. Морское побережье и его тактические
свойства.

3.

Вопрос №1.
Тактические
свойства местности

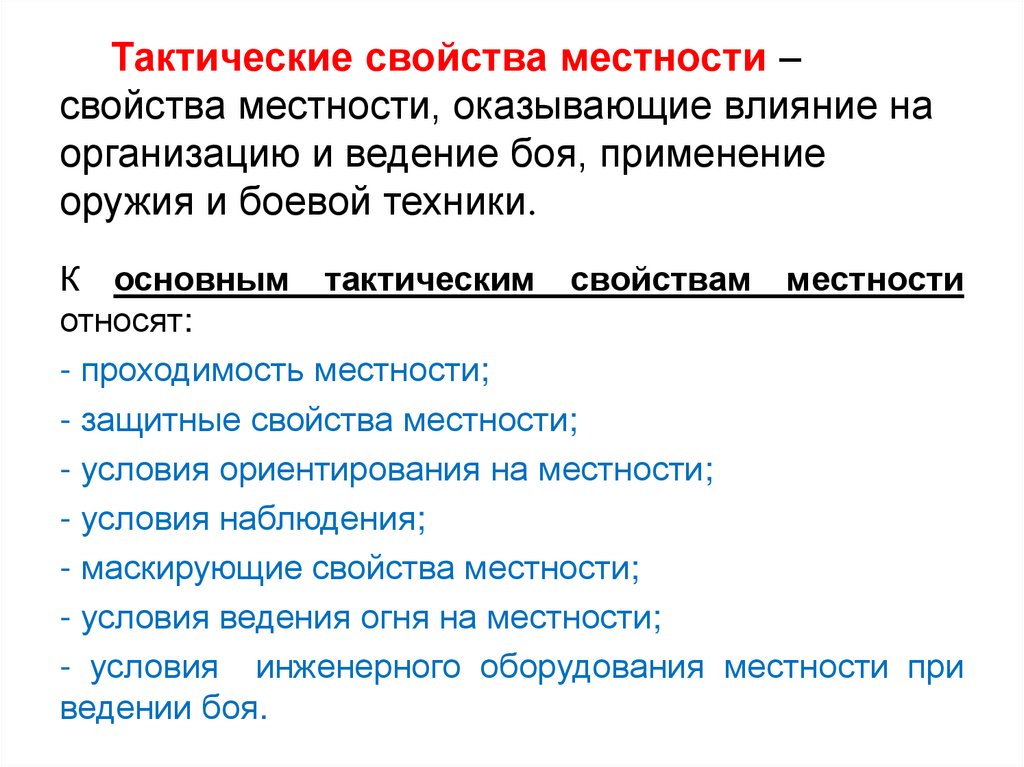

4. Тактические свойства местности – свойства местности, оказывающие влияние на организацию и ведение боя, применение оружия и

боевой техники.
К основным тактическим свойствам местности
относят:
- проходимость местности;
- защитные свойства местности;
- условия ориентирования на местности;
- условия наблюдения;
- маскирующие свойства местности;
- условия ведения огня на местности;
- условия инженерного оборудования местности при
ведении боя.

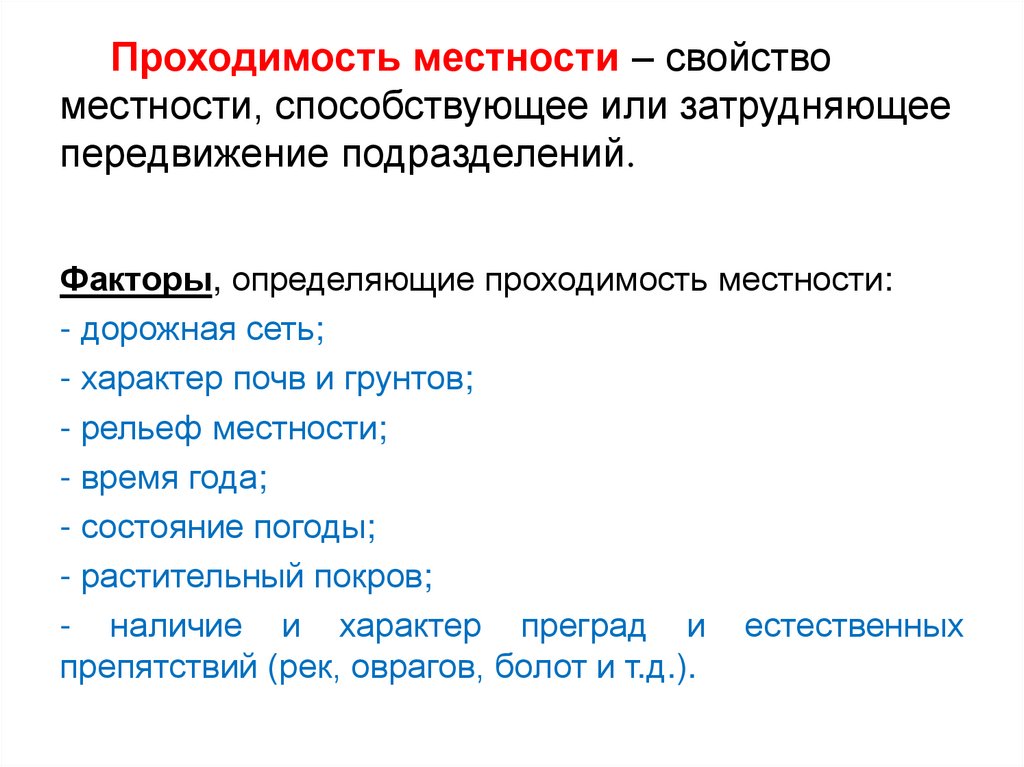

5. Проходимость местности – свойство местности, способствующее или затрудняющее передвижение подразделений.

Факторы, определяющие проходимость местности:
- дорожная сеть;
- характер почв и грунтов;
- рельеф местности;
- время года;
- состояние погоды;
- растительный покров;
- наличие и характер преград и естественных
препятствий (рек, оврагов, болот и т.д.).

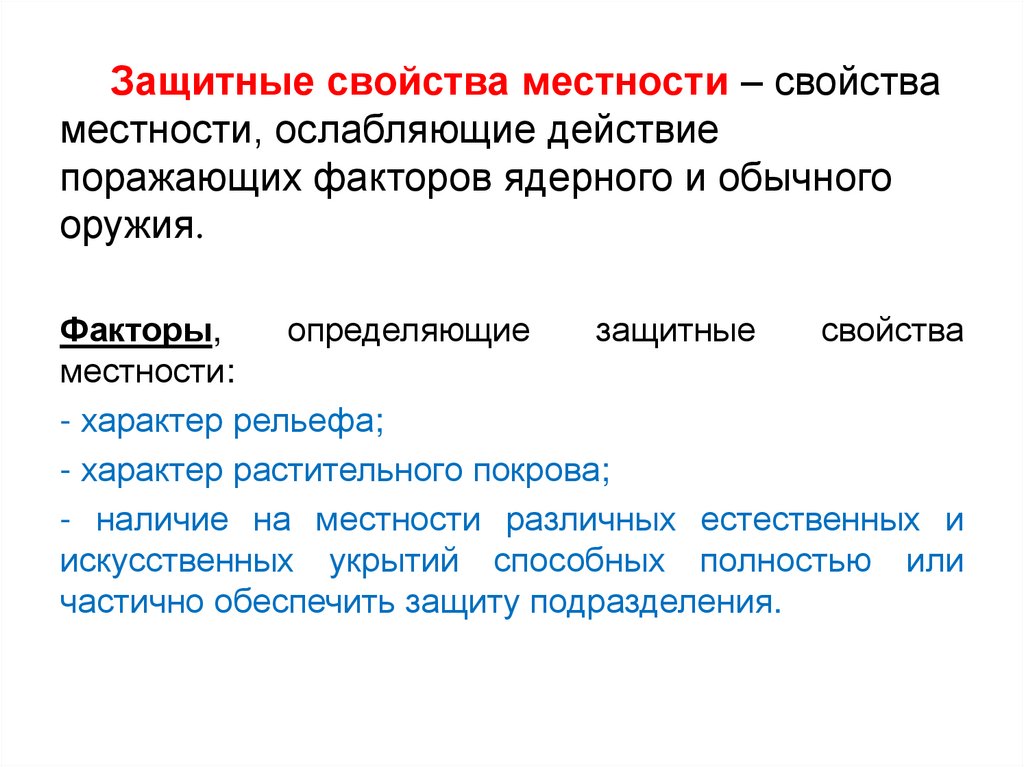

6. Защитные свойства местности – свойства местности, ослабляющие действие поражающих факторов ядерного и обычного оружия.

Факторы,
определяющие
защитные
свойства
местности:
- характер рельефа;
- характер растительного покрова;
- наличие на местности различных естественных и
искусственных укрытий способных полностью или
частично обеспечить защиту подразделения.

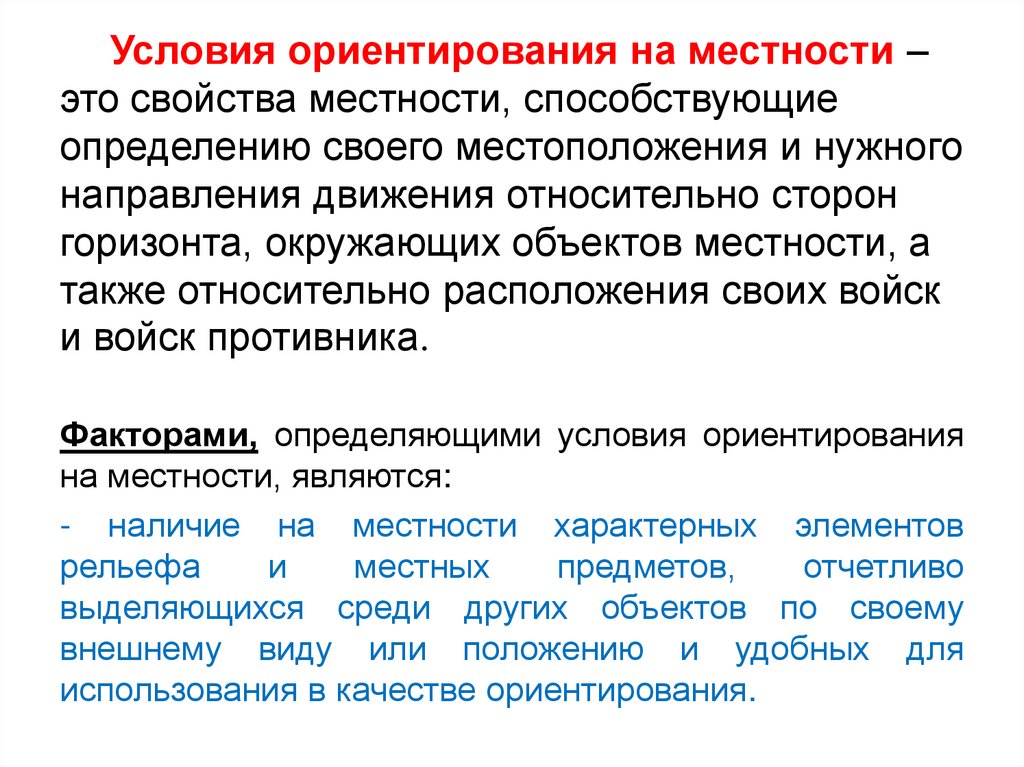

7. Условия ориентирования на местности – это свойства местности, способствующие определению своего местоположения и нужного

направления движения относительно сторон
горизонта, окружающих объектов местности, а
также относительно расположения своих войск
и войск противника.
Факторами, определяющими условия ориентирования
на местности, являются:
- наличие на местности характерных элементов
рельефа
и
местных
предметов,
отчетливо
выделяющихся среди других объектов по своему
внешнему виду или положению и удобных для
использования в качестве ориентирования.

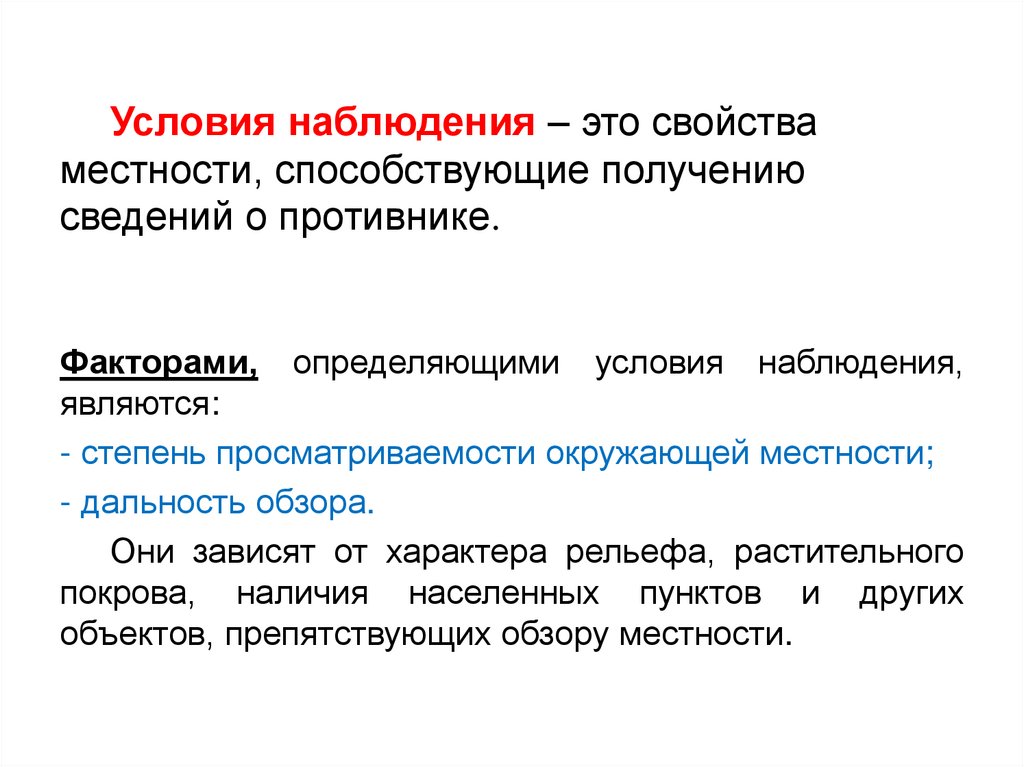

8. Условия наблюдения – это свойства местности, способствующие получению сведений о противнике.

Факторами, определяющими условия наблюдения,
являются:
- степень просматриваемости окружающей местности;
- дальность обзора.
Они зависят от характера рельефа, растительного
покрова, наличия населенных пунктов и других
объектов, препятствующих обзору местности.

9. Маскирующие свойства местности – это свойства местности, позволяющие скрыть от противника расположение и передвижение личного

состава и боевой техники.
Факторами, определяющими маскирующие свойства
местности, являются:
- наличие естественных укрытий;
- формы рельефа;
- растительный покров;
- населенные пункты и другие местные предметы;
- общий характер, цвет и пятнистость местности.

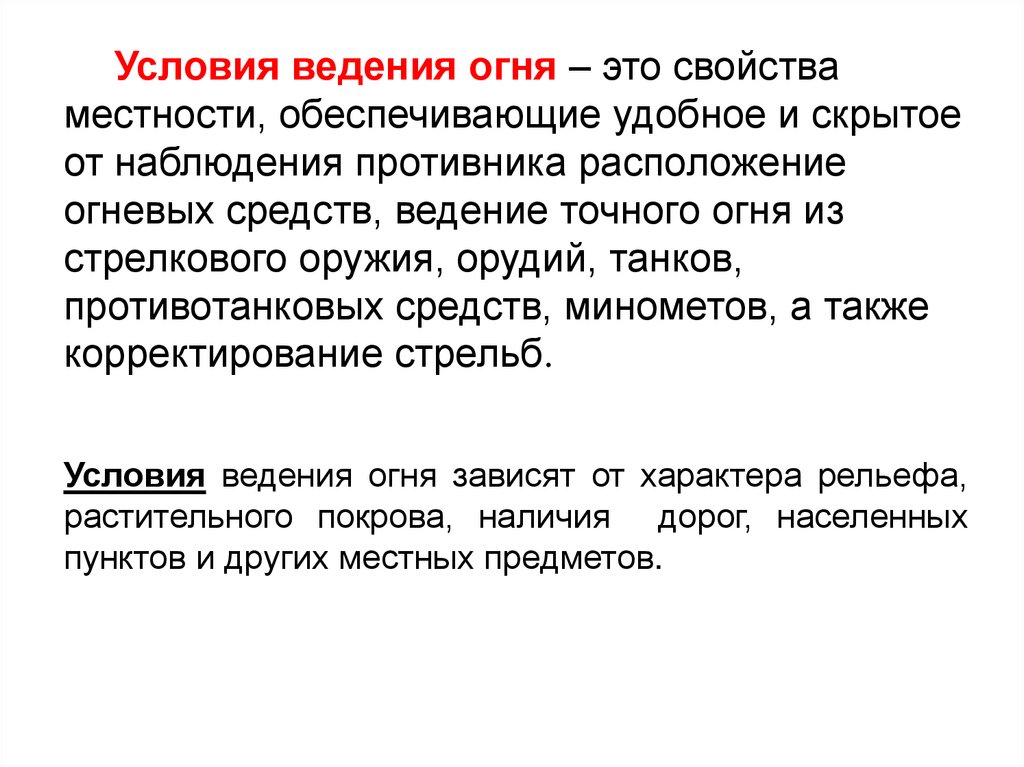

10. Условия ведения огня – это свойства местности, обеспечивающие удобное и скрытое от наблюдения противника расположение огневых

средств, ведение точного огня из
стрелкового оружия, орудий, танков,
противотанковых средств, минометов, а также
корректирование стрельб.
Условия ведения огня зависят от характера рельефа,
растительного покрова, наличия дорог, населенных
пунктов и других местных предметов.

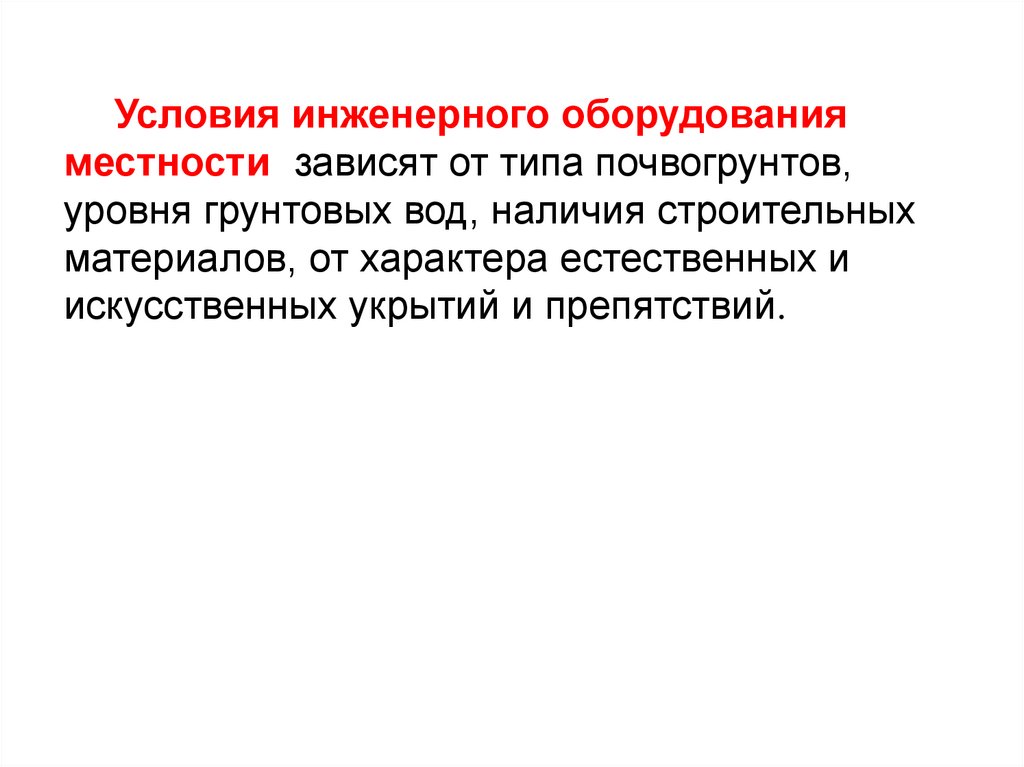

11. Условия инженерного оборудования местности зависят от типа почвогрунтов, уровня грунтовых вод, наличия строительных материалов,

от характера естественных и
искусственных укрытий и препятствий.

12.

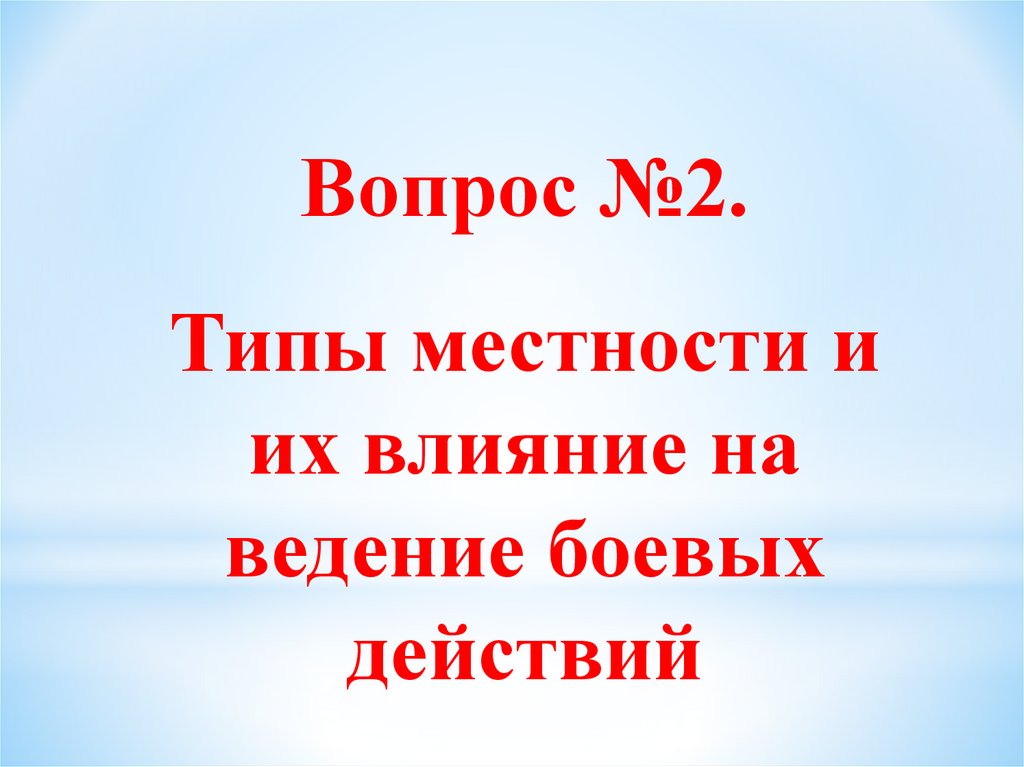

Вопрос №2.
Типы местности и
их влияние на
ведение боевых
действий

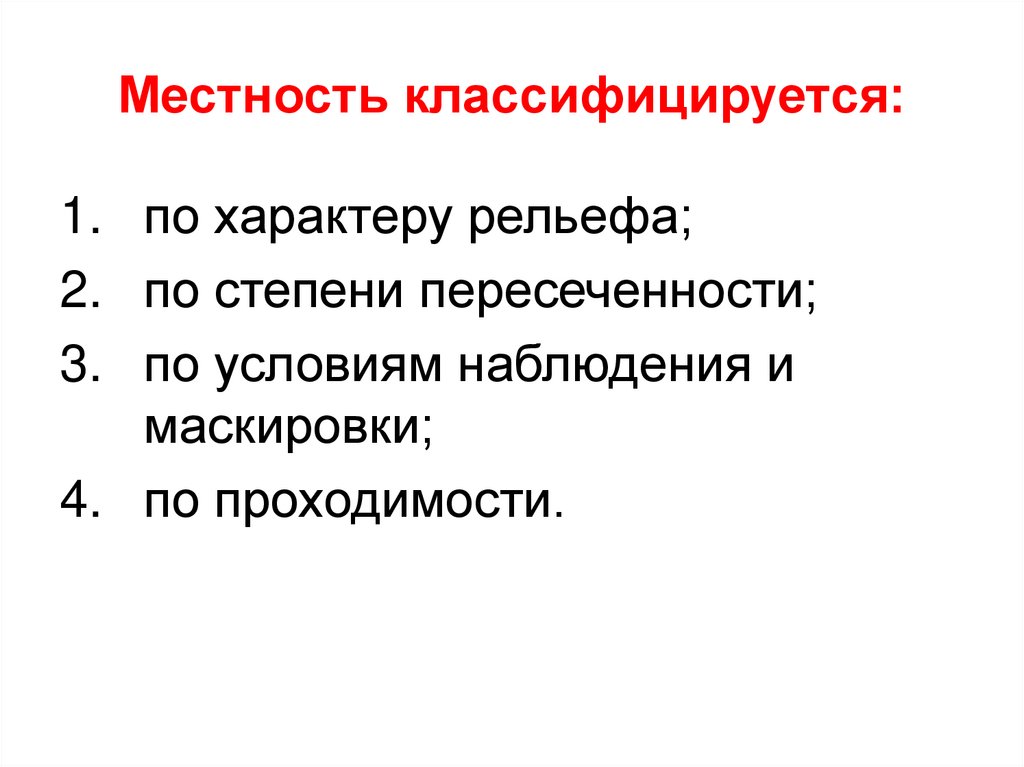

13. Местность классифицируется:

1. по характеру рельефа;
2. по степени пересеченности;
3. по условиям наблюдения и
маскировки;
4. по проходимости.

14. 1. По характеру рельефа местность подразделяется:

- на равнинную;
- холмистую;
- горную (низкогорную, среднегорную,
высокогорную).

15. Равнинная местность – характеризуется отсутствием резко выраженных неровностей земной поверхности, небольшими относительными

превышениями (до 25 м.) и сравнительно малой
крутизной скатов (до 2°). Абсолютные высоты над уровнем моря обычно
до 300 м.
Тактические свойства равнинной местности:
1. Слабопересеченная равнина доступна для боевых действий всех
родов войск.
2. Допускается движение боевой техники в сухую погоду летом, но
значительно затрудняется движение в период дождей, весенней и
осенней распутицы.
3. Обеспечение
достаточной
дальности
видимости
во
всех
направлениях.
4. Обеспечение эффективности огня всех видов оружия.
5. Затруднение организации маскировки подразделений от наземного и
воздушного противника.
6. Минимальные защитные свойства (например, от воздействия
ядерного оружия).
7. Равнинная местность обычно более благоприятна для организации и
ведения наступления и менее благоприятна для обороны.

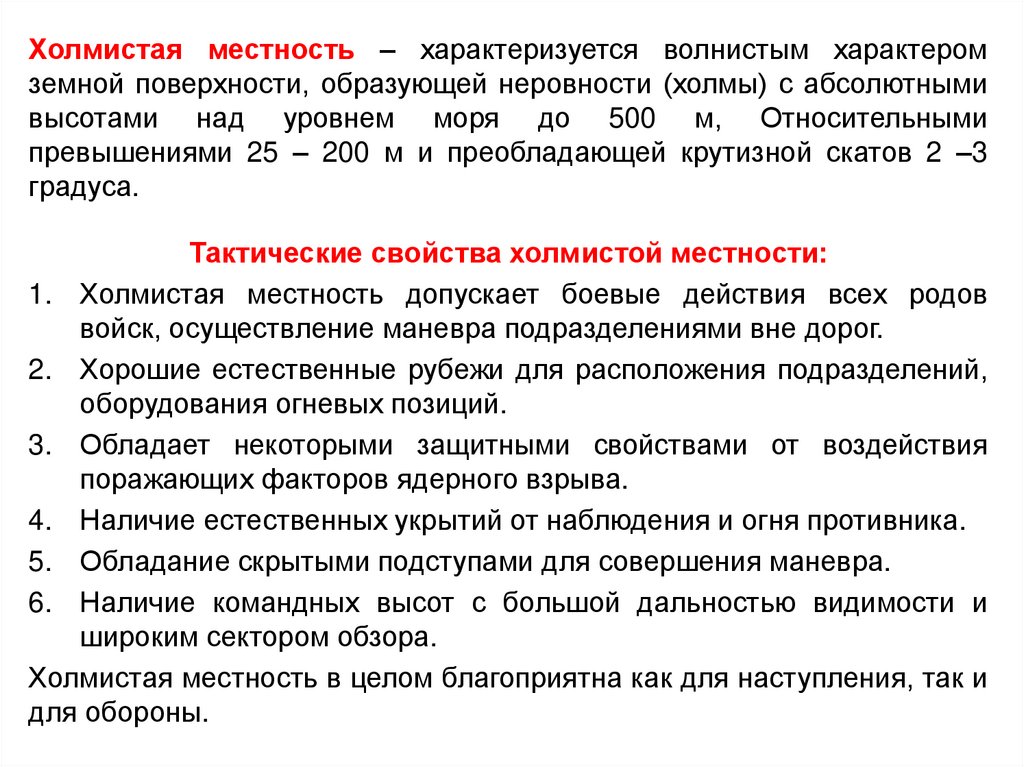

16. Холмистая местность – характеризуется волнистым характером земной поверхности, образующей неровности (холмы) с абсолютными

высотами над уровнем моря до 500 м, Относительными
превышениями 25 – 200 м и преобладающей крутизной скатов 2 –3
градуса.
Тактические свойства холмистой местности:
1. Холмистая местность допускает боевые действия всех родов
войск, осуществление маневра подразделениями вне дорог.
2. Хорошие естественные рубежи для расположения подразделений,
оборудования огневых позиций.
3. Обладает некоторыми защитными свойствами от воздействия
поражающих факторов ядерного взрыва.
4. Наличие естественных укрытий от наблюдения и огня противника.
5. Обладание скрытыми подступами для совершения маневра.
6. Наличие командных высот с большой дальностью видимости и
широким сектором обзора.
Холмистая местность в целом благоприятна как для наступления, так и
для обороны.

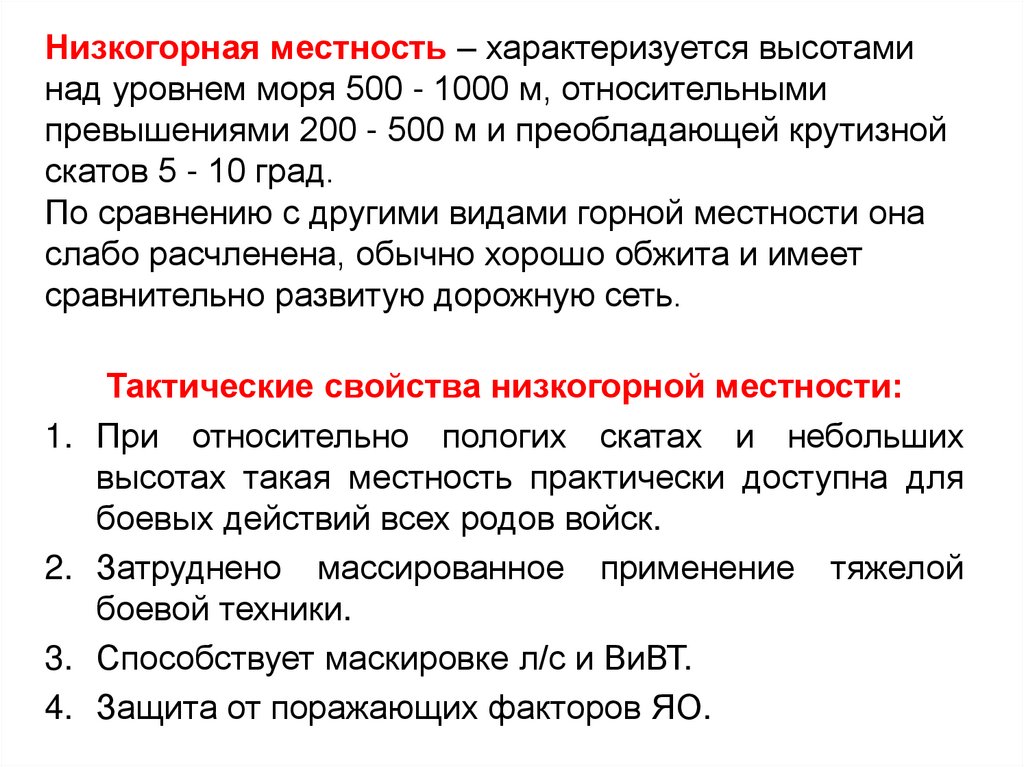

17. Низкогорная местность – характеризуется высотами над уровнем моря 500 - 1000 м, относительными превышениями 200 - 500 м и

преобладающей крутизной
скатов 5 - 10 град.
По сравнению с другими видами горной местности она
слабо расчленена, обычно хорошо обжита и имеет
сравнительно развитую дорожную сеть.
Тактические свойства низкогорной местности:
1. При относительно пологих скатах и небольших
высотах такая местность практически доступна для
боевых действий всех родов войск.
2. Затруднено массированное применение тяжелой
боевой техники.
3. Способствует маскировке л/с и ВиВТ.
4. Защита от поражающих факторов ЯО.

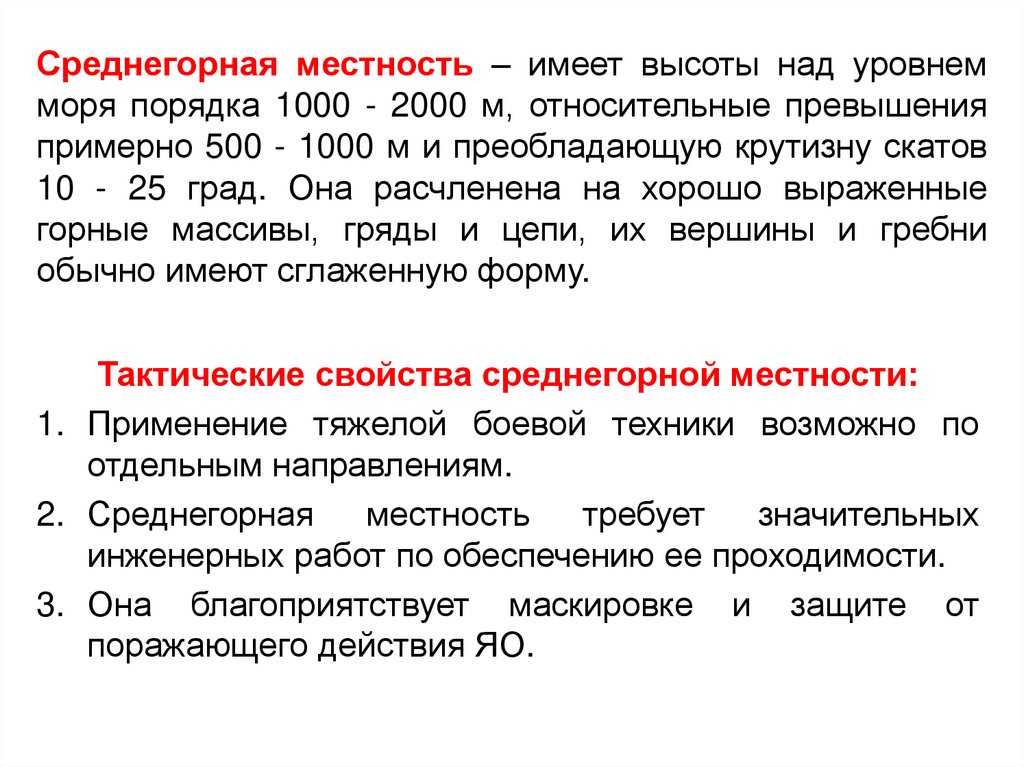

18. Среднегорная местность – имеет высоты над уровнем моря порядка 1000 - 2000 м, относительные превышения примерно 500 - 1000 м и

преобладающую крутизну скатов
10 - 25 град. Она расчленена на хорошо выраженные
горные массивы, гряды и цепи, их вершины и гребни
обычно имеют сглаженную форму.
Тактические свойства среднегорной местности:
1. Применение тяжелой боевой техники возможно по
отдельным направлениям.
2. Среднегорная
местность
требует
значительных
инженерных работ по обеспечению ее проходимости.
3. Она благоприятствует маскировке и защите от
поражающего действия ЯО.

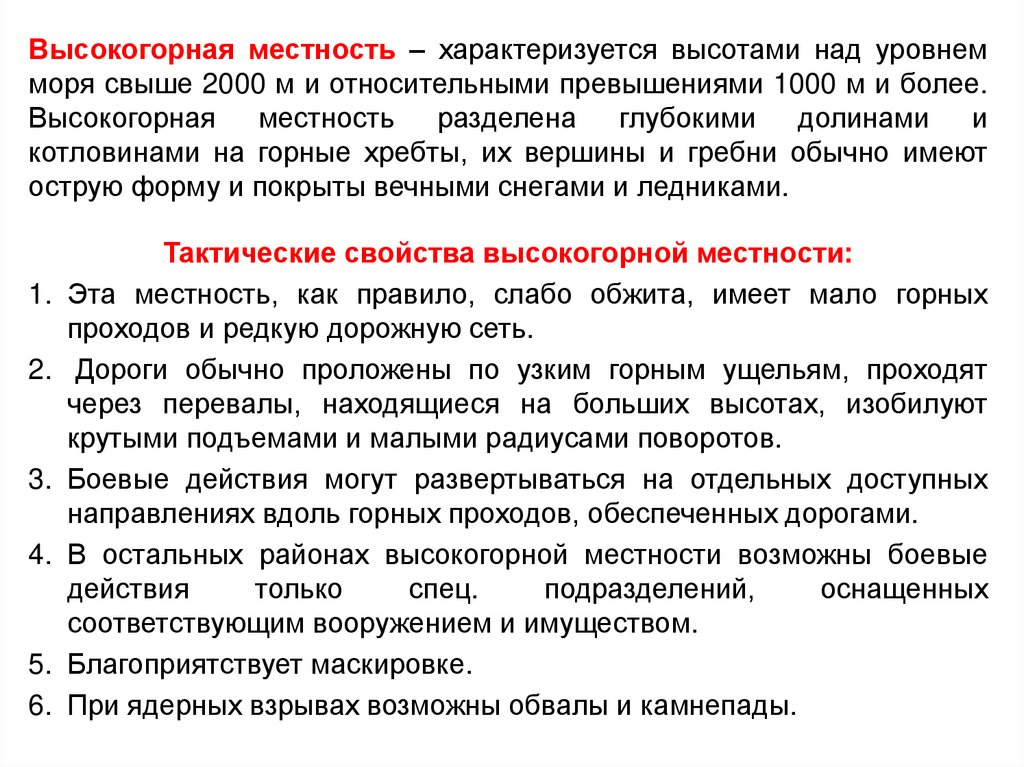

19. Высокогорная местность – характеризуется высотами над уровнем моря свыше 2000 м и относительными превышениями 1000 м и более.

Высокогорная местность разделена глубокими долинами и
котловинами на горные хребты, их вершины и гребни обычно имеют
острую форму и покрыты вечными снегами и ледниками.
Тактические свойства высокогорной местности:
1. Эта местность, как правило, слабо обжита, имеет мало горных
проходов и редкую дорожную сеть.
2. Дороги обычно проложены по узким горным ущельям, проходят
через перевалы, находящиеся на больших высотах, изобилуют
крутыми подъемами и малыми радиусами поворотов.
3. Боевые действия могут развертываться на отдельных доступных
направлениях вдоль горных проходов, обеспеченных дорогами.
4. В остальных районах высокогорной местности возможны боевые
действия
только
спец.
подразделений,
оснащенных
соответствующим вооружением и имуществом.
5. Благоприятствует маскировке.
6. При ядерных взрывах возможны обвалы и камнепады.

20. 2. По степени пересеченности оврагами, балками, реками, озерами и другими естественными препятствиями местность подразделяют:

- на слабопересеченную;
- среднепересеченную;
- сильнопересеченную.

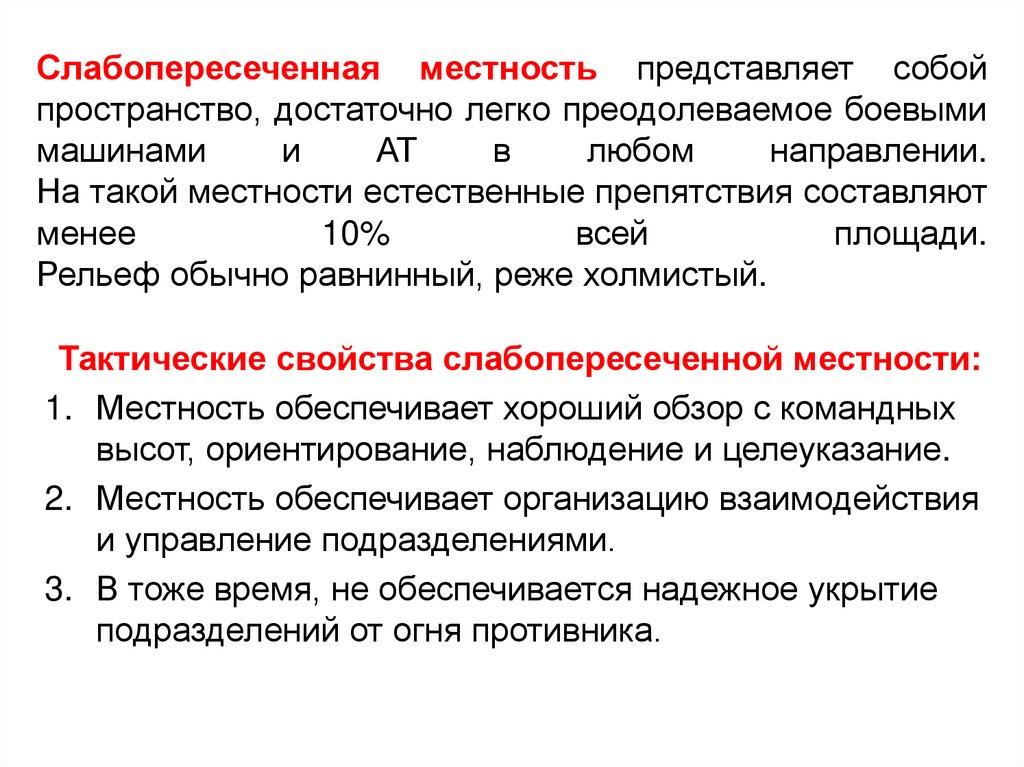

21. Слабопересеченная местность представляет собой пространство, достаточно легко преодолеваемое боевыми машинами и АТ в любом

направлении.
На такой местности естественные препятствия составляют
менее
10%
всей
площади.
Рельеф обычно равнинный, реже холмистый.
Тактические свойства слабопересеченной местности:
1. Местность обеспечивает хороший обзор с командных
высот, ориентирование, наблюдение и целеуказание.
2. Местность обеспечивает организацию взаимодействия
и управление подразделениями.
3. В тоже время, не обеспечивается надежное укрытие
подразделений от огня противника.

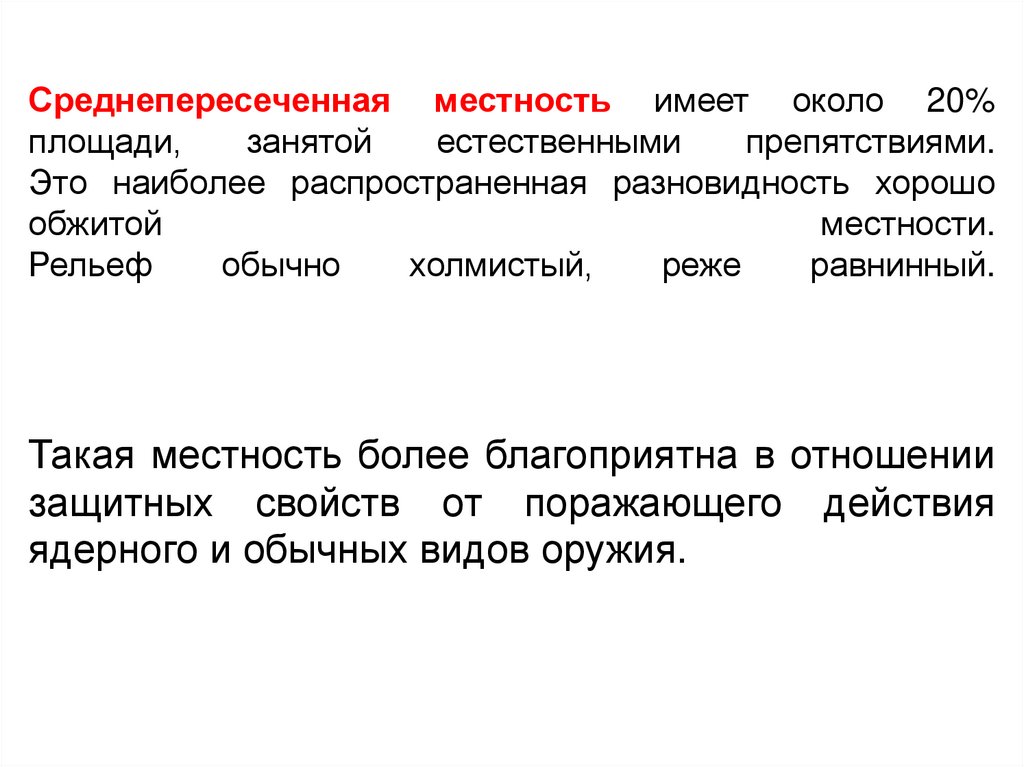

22. Среднепересеченная местность имеет около 20% площади, занятой естественными препятствиями. Это наиболее распространенная

разновидность хорошо
обжитой
местности.
Рельеф
обычно
холмистый,
реже
равнинный.
Такая местность более благоприятна в отношении
защитных свойств от поражающего действия
ядерного и обычных видов оружия.

23. Сильнопересеченная местность отличается большим количеством труднопроходимых естественных препятствий - оврагов, промоин,

канав, насыпей, рек,
каналов, болот и т.д. Площадь естественных
препятствий составляет более 30%.
1.
2.
3.
4.
5.
6.
7.
Тактические свойства сильнопересеченной местности:
Способствует организации надежной маскировки и защиты
подразделений от поражающего действия ЯО.
Способствует скрытому подходу к переднему краю противника.
Затрудняется наземное и воздушное наблюдение.
Отмечается много не просматриваемых и не простреливаемых
участков.
Ограничиваются
возможности
быстрого
маневра
подразделениями, подвоза боеприпасов, горючего и других
материальных средств.
Уменьшаются скорости боевых машин.
Требуется выполнение значительных работ по инженерному
оборудованию путей движения.

24. 3. По условиям наблюдения и маскировки местность подразделяют:

- на открытую;
- полузакрытую;
- закрытую.

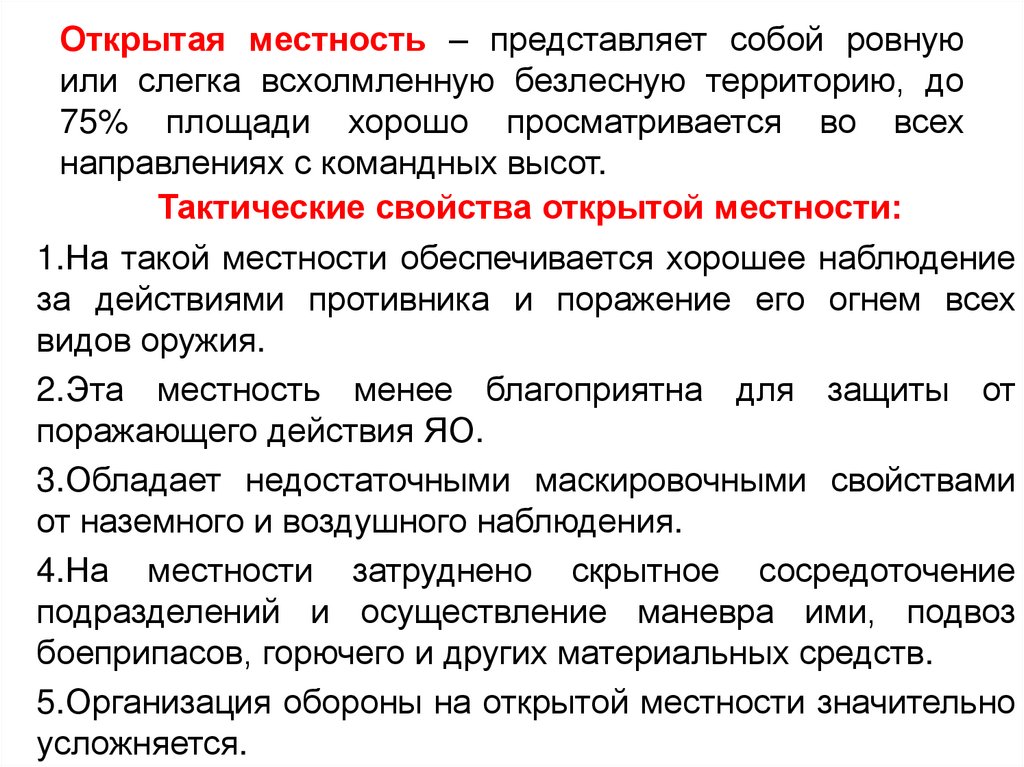

25. Открытая местность – представляет собой ровную или слегка всхолмленную безлесную территорию, до 75% площади хорошо

просматривается во всех
направлениях с командных высот.
Тактические свойства открытой местности:
1.На такой местности обеспечивается хорошее наблюдение
за действиями противника и поражение его огнем всех
видов оружия.
2.Эта местность менее благоприятна для защиты от
поражающего действия ЯО.
3.Обладает недостаточными маскировочными свойствами
от наземного и воздушного наблюдения.
4.На местности затруднено скрытное сосредоточение
подразделений и осуществление маневра ими, подвоз
боеприпасов, горючего и других материальных средств.
5.Организация обороны на открытой местности значительно
усложняется.

26. Полузакрытая местность - является переходной от открытой к закрытой. Как правило, в полузакрытой местности площадь, занятая

естественными укрытиями, составляет 20%, с
командных высот просматривается около 50%
пространства.
Закрытая местность представляет собой территорию
с горным, холмистым или равнинным рельефом,
покрытую лесами, кустарниками, садами, с часто
расположенными населенными пунктами.
В такой местности площадь, занятая естественными
масками, составляет 30% и более, а площадь,
просматриваемая с командных высот, - менее 25%.

27.

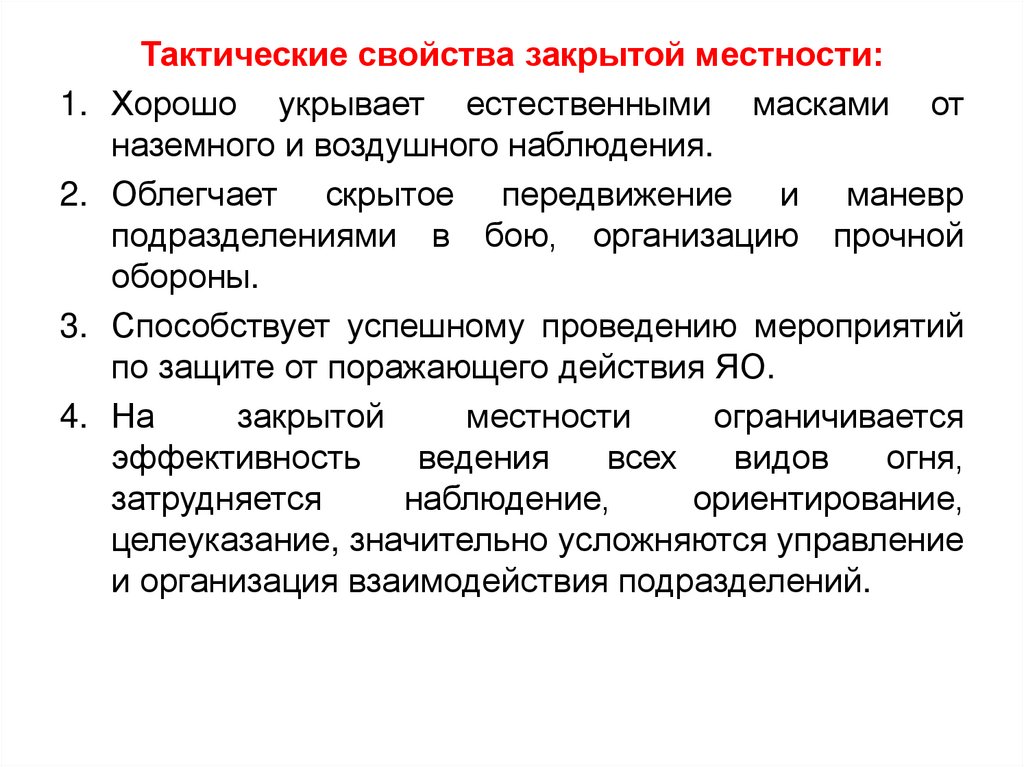

Тактические свойства закрытой местности:
1. Хорошо укрывает естественными масками от
наземного и воздушного наблюдения.
2. Облегчает скрытое передвижение и маневр
подразделениями в бою, организацию прочной
обороны.
3. Способствует успешному проведению мероприятий
по защите от поражающего действия ЯО.
4. На
закрытой
местности
ограничивается
эффективность
ведения
всех
видов
огня,
затрудняется
наблюдение,
ориентирование,
целеуказание, значительно усложняются управление
и организация взаимодействия подразделений.

28. 4. По проходимости местность подразделяют:

- легкопроходимую;
- проходимую;
- труднопроходимую;
- непроходимую.
Легкопроходимая местность не ограничивает скорость
и направление движения колесных и гусеничных машин,
допускает беспрепятственное применение боевой
техники в развернутых строях и движение колонн без
усиления грунта.

29.

Проходимая местность почти не ограничивает
скорость,
направление
движения
и
допускает
повторное движение по одному следу гусеничных машин.
Движение колесных машин обычной проходимости
несколько затруднено.
Проходимая местность способствует ведению боя с
широким
маневром,
благоприятствует
наиболее
эффективному
применению
мотострелковых
и
танковых подразделений, позволяет в короткие сроки
переносить усилия с одного направления на другое,
облегчает всестороннее обеспечение боя.

30.

Труднопроходимая
местность
доступна
для
движения гусеничных машин с небольшой скоростью,
ограничивает свободу маневра и движение по одному
следу нескольких машин.
Движение колесных машин обычной проходимости
почти невозможно.
Движение колонн возможно только по дорогам и
специально оборудованным колонным путям.
Труднопроходимая местность оказывает отрицательное
влияние на темпы выдвижения, развертывания и
ведения наступления, осуществление маневра силами
и средствами по фронту и в глубину, выбор огневых
позиций.

31.

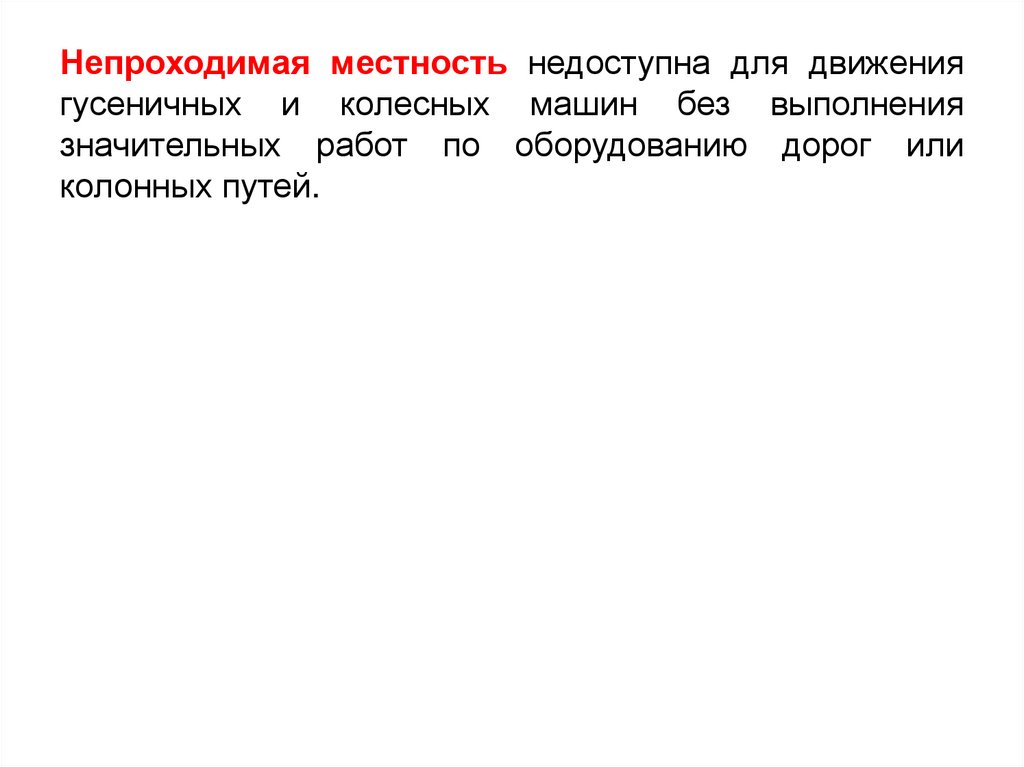

Непроходимая местность недоступна для движения
гусеничных и колесных машин без выполнения
значительных работ по оборудованию дорог или
колонных путей.

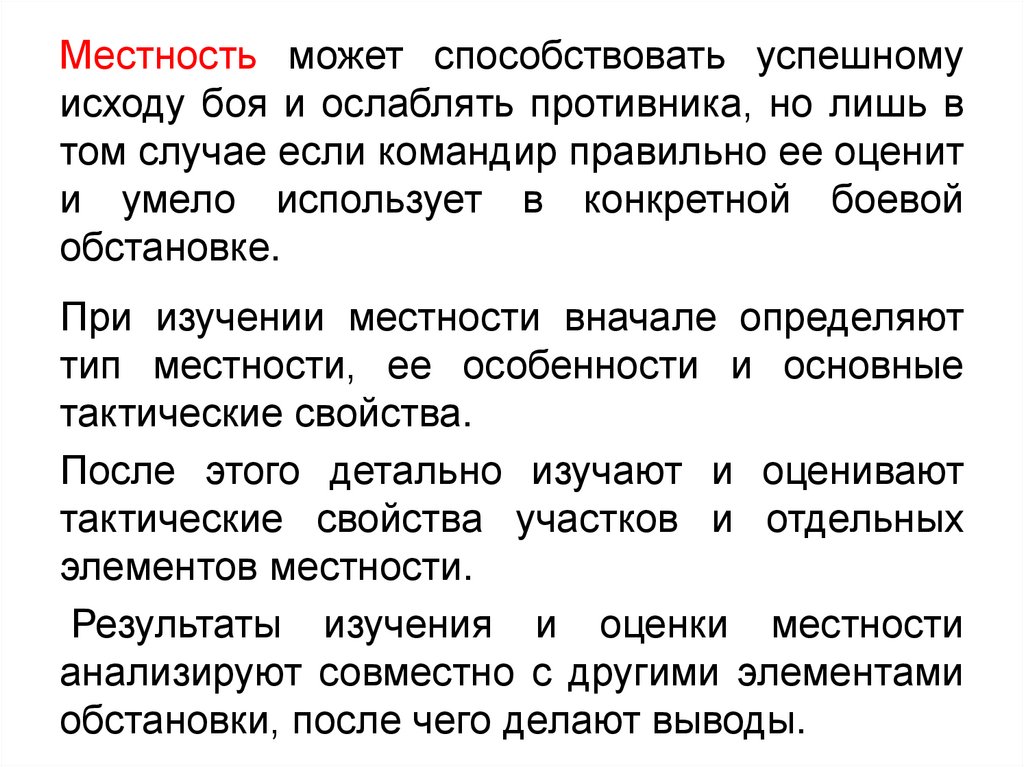

32. Местность может способствовать успешному исходу боя и ослаблять противника, но лишь в том случае если командир правильно ее

оценит
и умело использует в конкретной боевой
обстановке.
При изучении местности вначале определяют
тип местности, ее особенности и основные
тактические свойства.
После этого детально изучают и оценивают
тактические свойства участков и отдельных
элементов местности.
Результаты изучения и оценки местности
анализируют совместно с другими элементами
обстановки, после чего делают выводы.

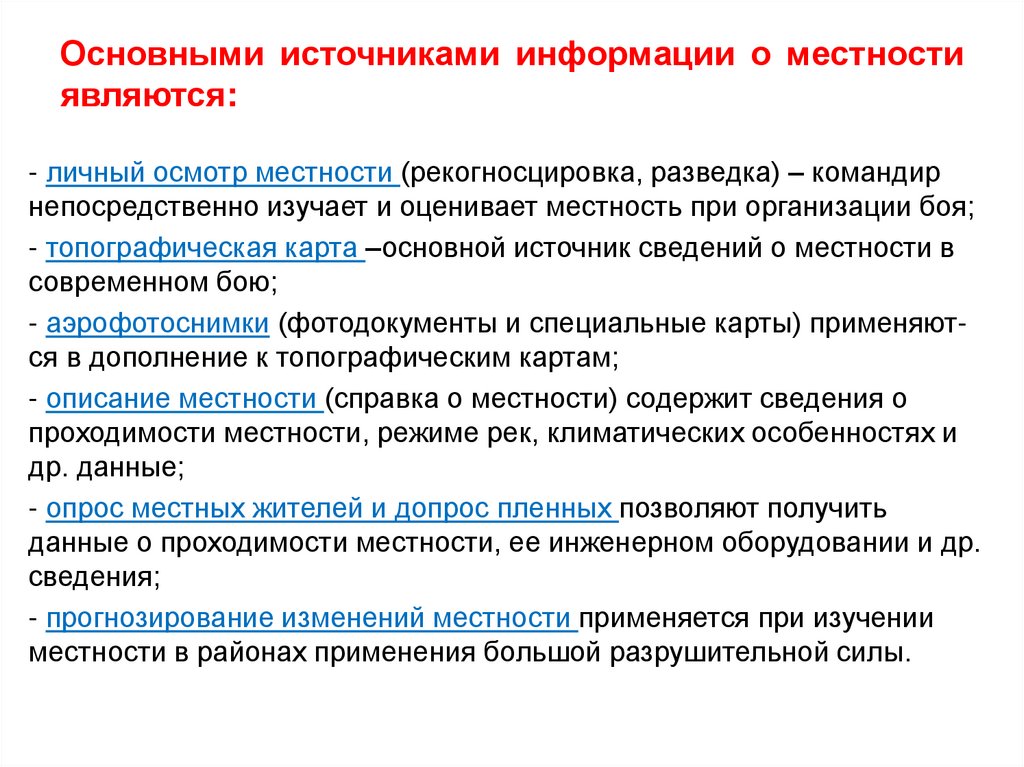

33. Основными источниками информации о местности являются:

- личный осмотр местности (рекогносцировка, разведка) – командир
непосредственно изучает и оценивает местность при организации боя;
- топографическая карта –основной источник сведений о местности в
современном бою;
- аэрофотоснимки (фотодокументы и специальные карты) применяются в дополнение к топографическим картам;
- описание местности (справка о местности) содержит сведения о
проходимости местности, режиме рек, климатических особенностях и
др. данные;
- опрос местных жителей и допрос пленных позволяют получить
данные о проходимости местности, ее инженерном оборудовании и др.
сведения;
- прогнозирование изменений местности применяется при изучении
местности в районах применения большой разрушительной силы.

34.

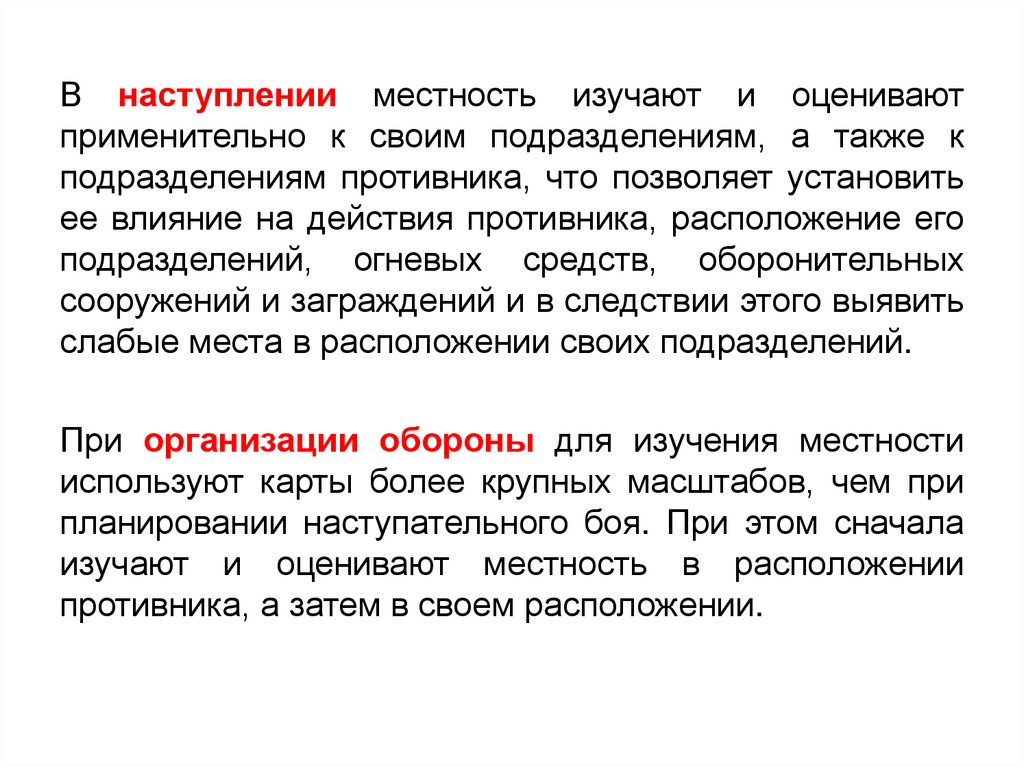

В наступлении местность изучают и оценивают
применительно к своим подразделениям, а также к
подразделениям противника, что позволяет установить
ее влияние на действия противника, расположение его
подразделений, огневых средств, оборонительных
сооружений и заграждений и в следствии этого выявить
слабые места в расположении своих подразделений.
При организации обороны для изучения местности
используют карты более крупных масштабов, чем при
планировании наступательного боя. При этом сначала
изучают и оценивают местность в расположении
противника, а затем в своем расположении.

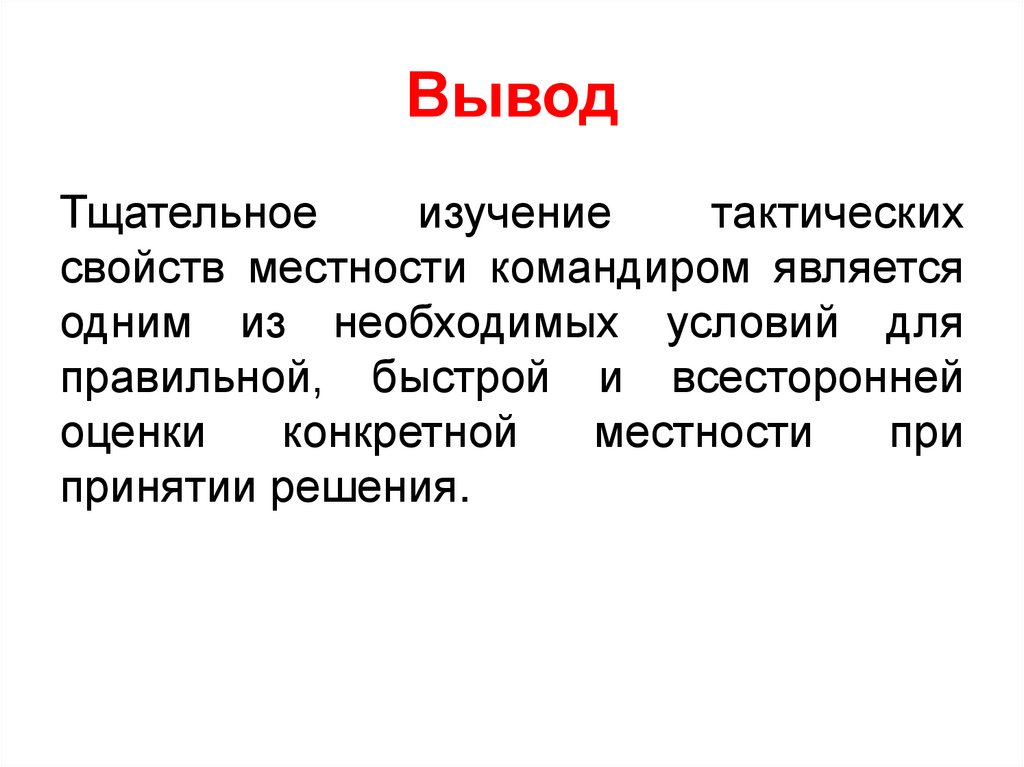

35. Вывод

Тщательное
изучение
тактических
свойств местности командиром является
одним из необходимых условий для
правильной, быстрой и всесторонней
оценки
конкретной
местности
при
принятии решения.

36.

Вопрос №3.
Морское побережье
и его тактические
свойства

37.

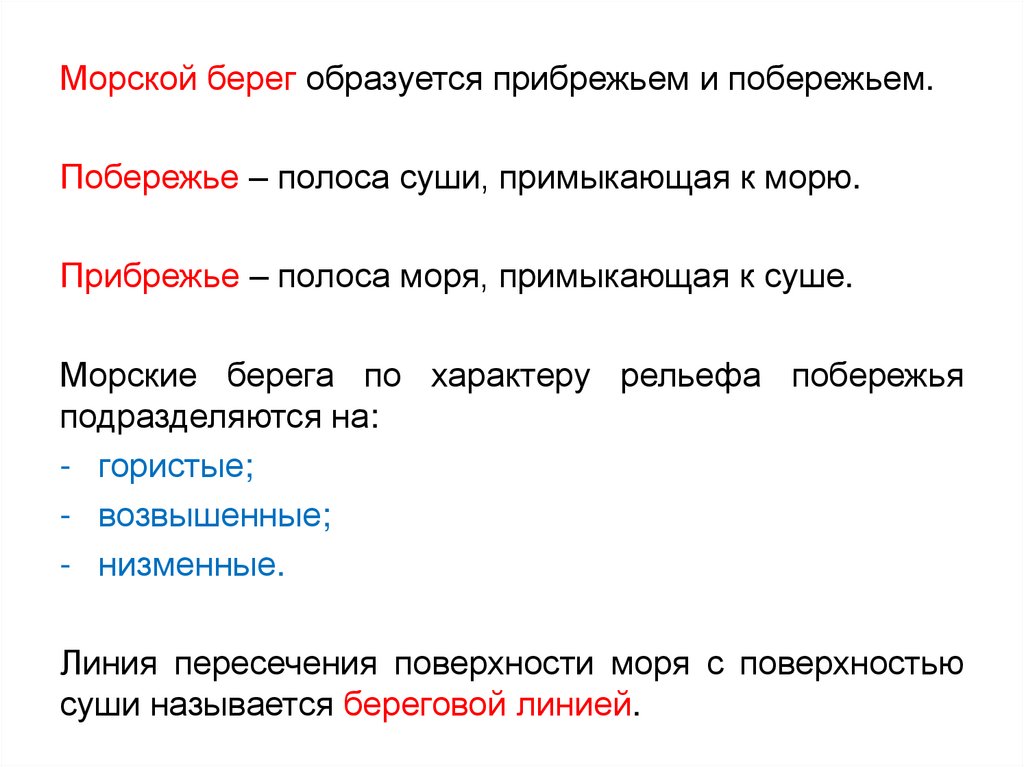

Морской берег образуется прибрежьем и побережьем.
Побережье – полоса суши, примыкающая к морю.
Прибрежье – полоса моря, примыкающая к суше.
Морские берега по характеру рельефа побережья
подразделяются на:
- гористые;
- возвышенные;
- низменные.
Линия пересечения поверхности моря с поверхностью
суши называется береговой линией.

38.

Очертания морских берегов и характер рельефа
могут быть весьма различными. Их объединяют в
следующие основные типы:
- фиордовые;
- шхерные;
- далматинские;
- риасовые;
- лиманные;
- лагунные;
- ваттовые.

39.

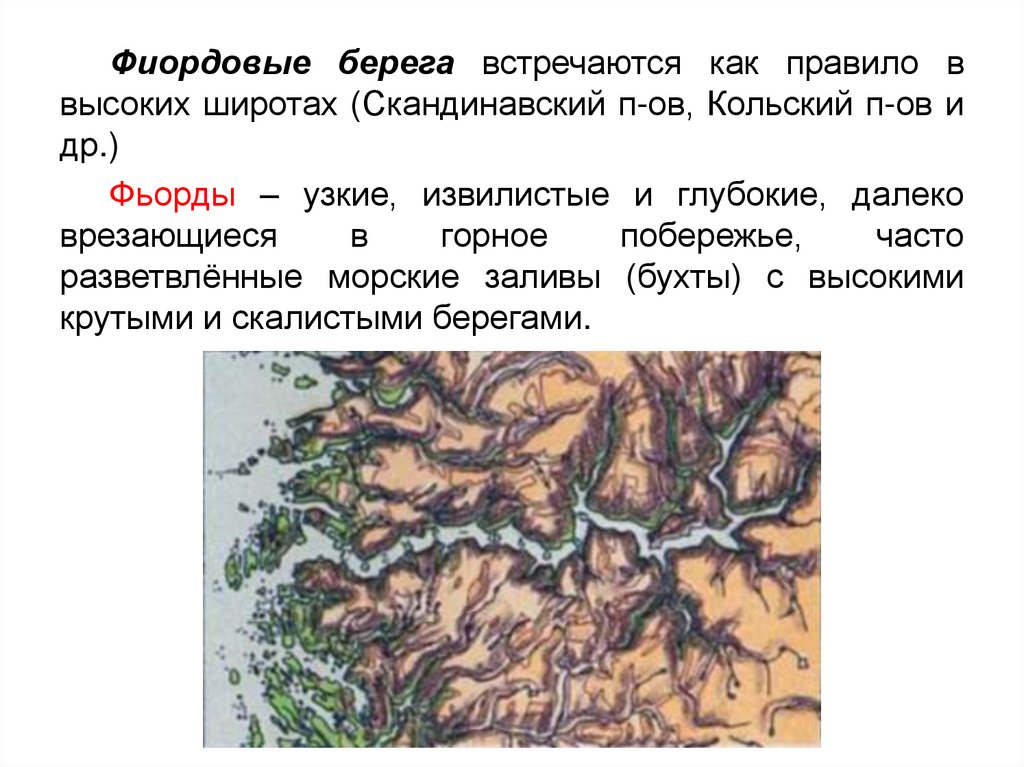

Фиордовые берега встречаются как правило в
высоких широтах (Скандинавский п-ов, Кольский п-ов и
др.)
Фьорды – узкие, извилистые и глубокие, далеко
врезающиеся
в
горное
побережье,
часто
разветвлённые морские заливы (бухты) с высокими
крутыми и скалистыми берегами.

40.

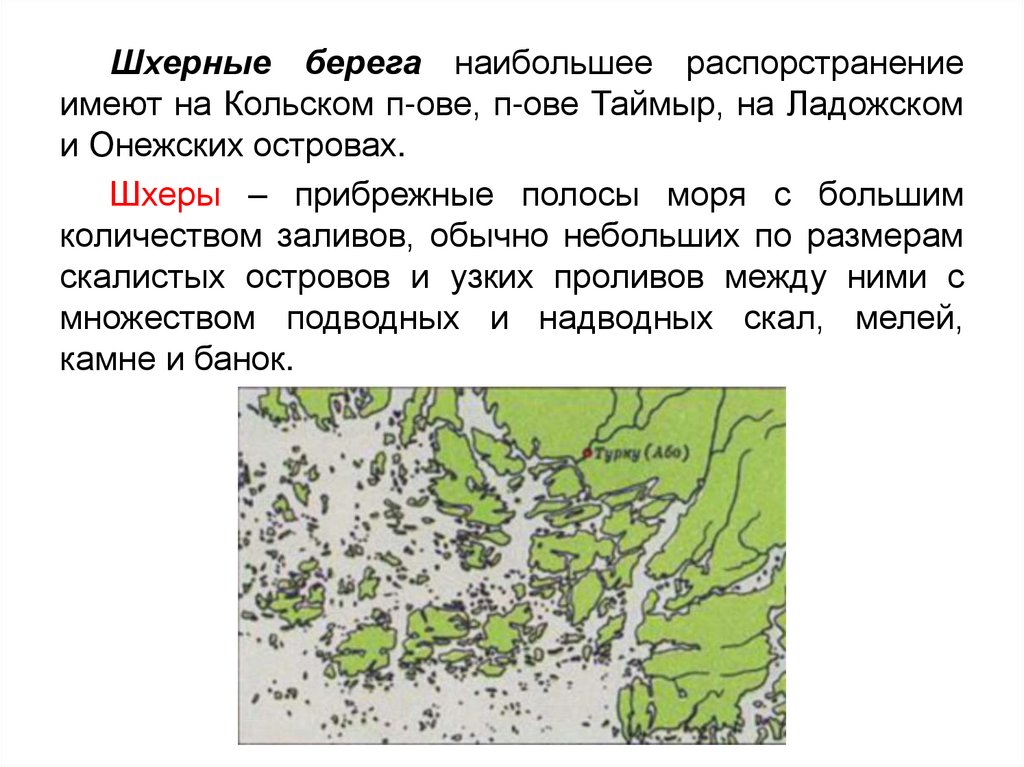

Шхерные берега наибольшее распорстранение
имеют на Кольском п-ове, п-ове Таймыр, на Ладожском
и Онежских островах.
Шхеры – прибрежные полосы моря с большим
количеством заливов, обычно небольших по размерам
скалистых островов и узких проливов между ними с
множеством подводных и надводных скал, мелей,
камне и банок.

41.

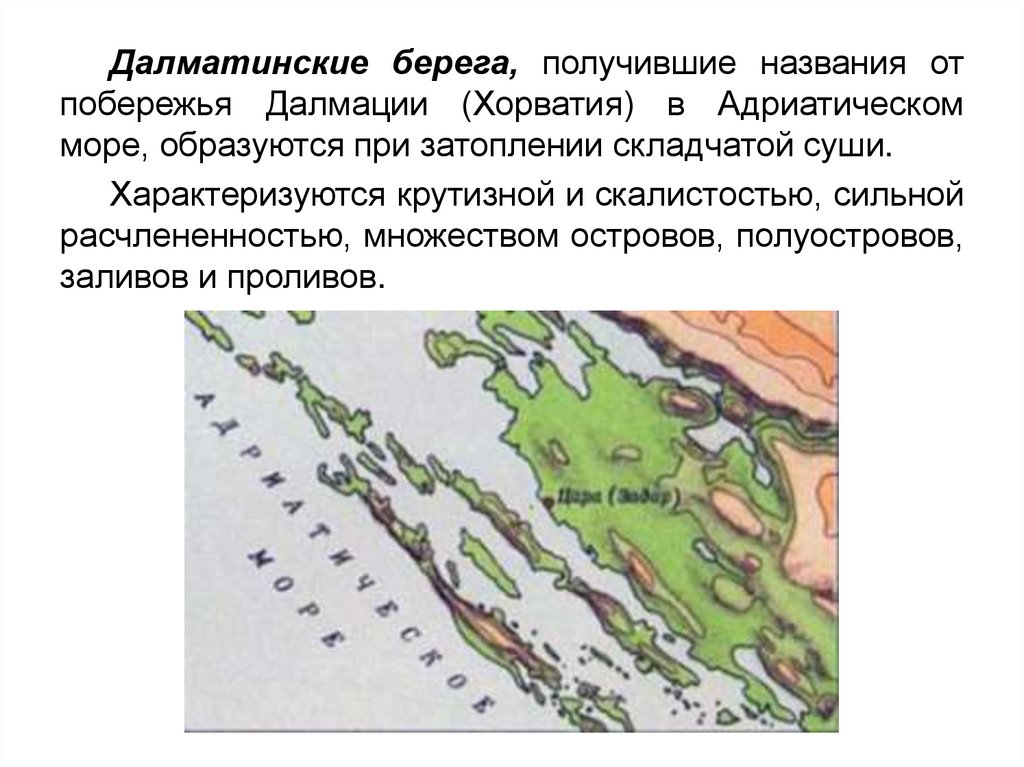

Далматинские берега, получившие названия от
побережья Далмации (Хорватия) в Адриатическом
море, образуются при затоплении складчатой суши.
Характеризуются крутизной и скалистостью, сильной
расчлененностью, множеством островов, полуостровов,
заливов и проливов.

42.

Риасовые берега, характеризуются расчленением
их береговой линии клинообразно сужающимися
заливами
и
бухтами.
Глубина
этих
заливов
уменьшается от устья к вершине. Заливы разделены
между собой высокими отрогами гор, врезающимися
далеко в море.

43.

Лиманные берега, характеризуются множеством
клиновидных бухт, глубоко вдающихся в побережье.
Берега обычно извилистые и невысокие.
Лиманы образуются в результате погружения
прибрежных частей суши

44.

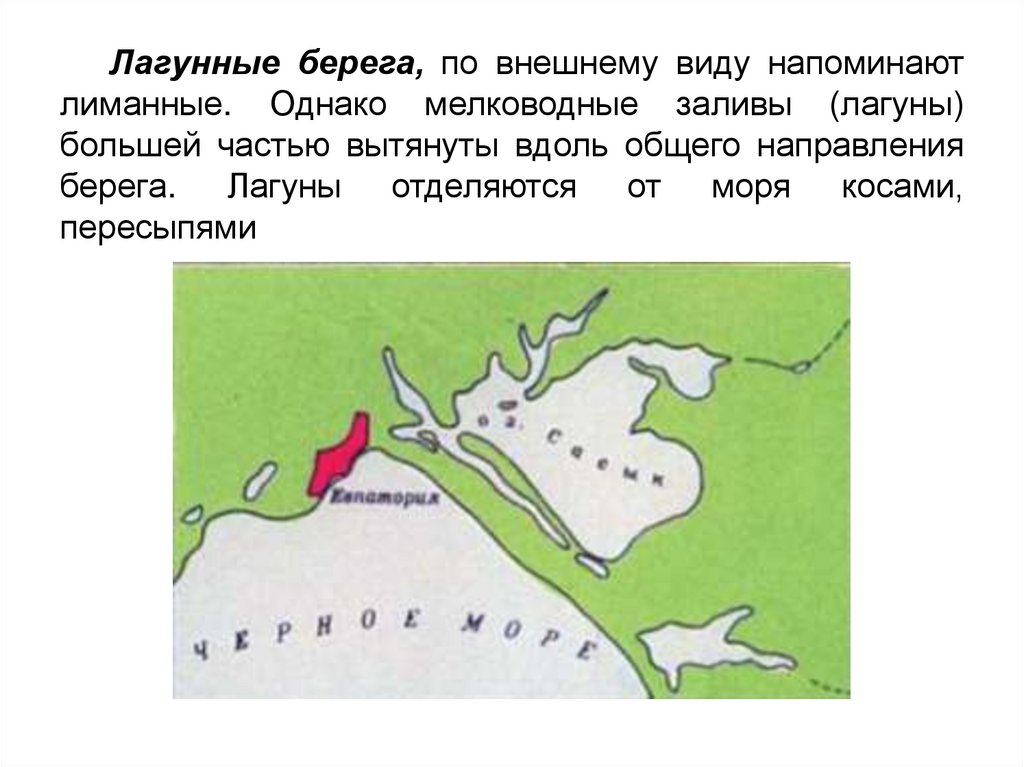

Лагунные берега, по внешнему виду напоминают
лиманные. Однако мелководные заливы (лагуны)
большей частью вытянуты вдоль общего направления
берега. Лагуны отделяются от моря косами,
пересыпями

45.

Ваттовые берега – низменные морские берега,
приливно-отливная полоса которых до нескольких
десятков километров ежедневно во время прилива
покрывается водой, а вовремя отлива временно
высыхает.
Верхняя часть такой широкой пологой полосы суши
называется ваттой.

46.

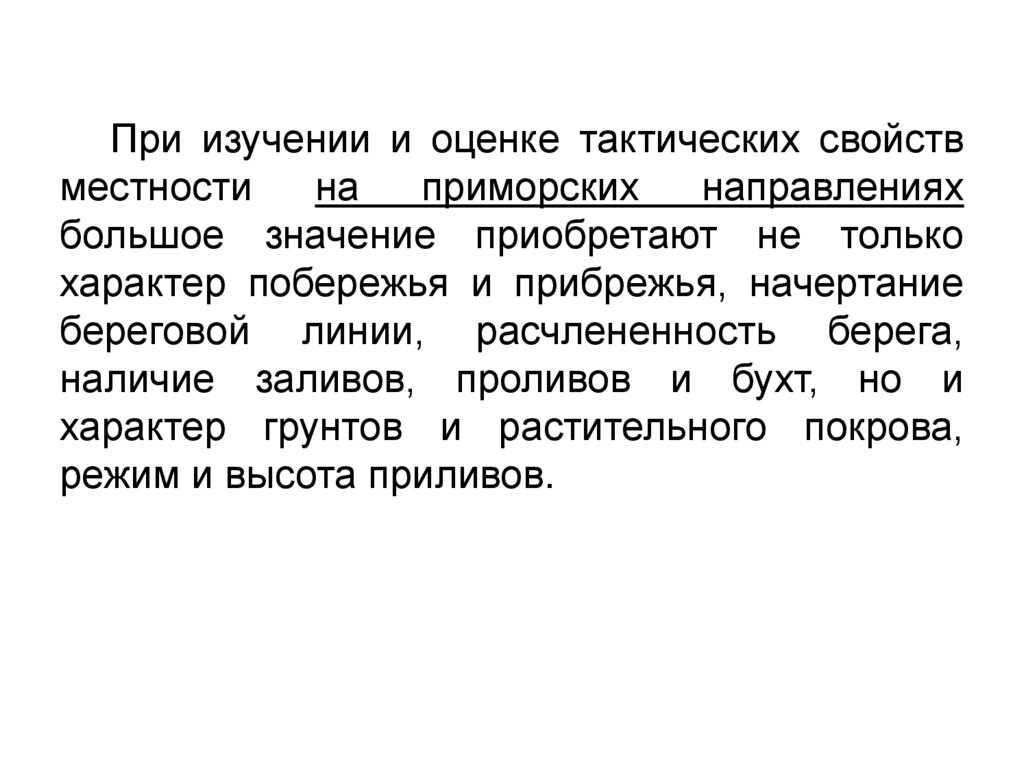

При изучении и оценке тактических свойств
местности
на
приморских
направлениях
большое значение приобретают не только
характер побережья и прибрежья, начертание
береговой линии, расчлененность берега,
наличие заливов, проливов и бухт, но и
характер грунтов и растительного покрова,
режим и высота приливов.

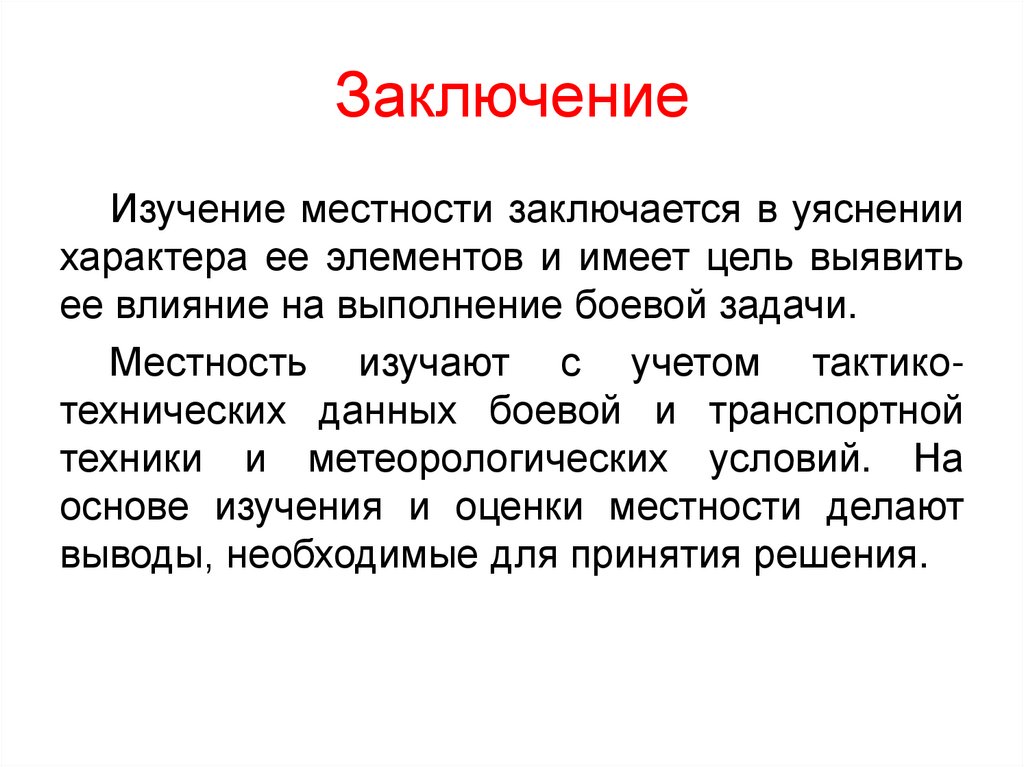

47. Заключение

Изучение местности заключается в уяснении
характера ее элементов и имеет цель выявить
ее влияние на выполнение боевой задачи.
Местность изучают с учетом тактикотехнических данных боевой и транспортной
техники и метеорологических условий. На
основе изучения и оценки местности делают
выводы, необходимые для принятия решения.
