Штатна зброя офіцерського складу

1.

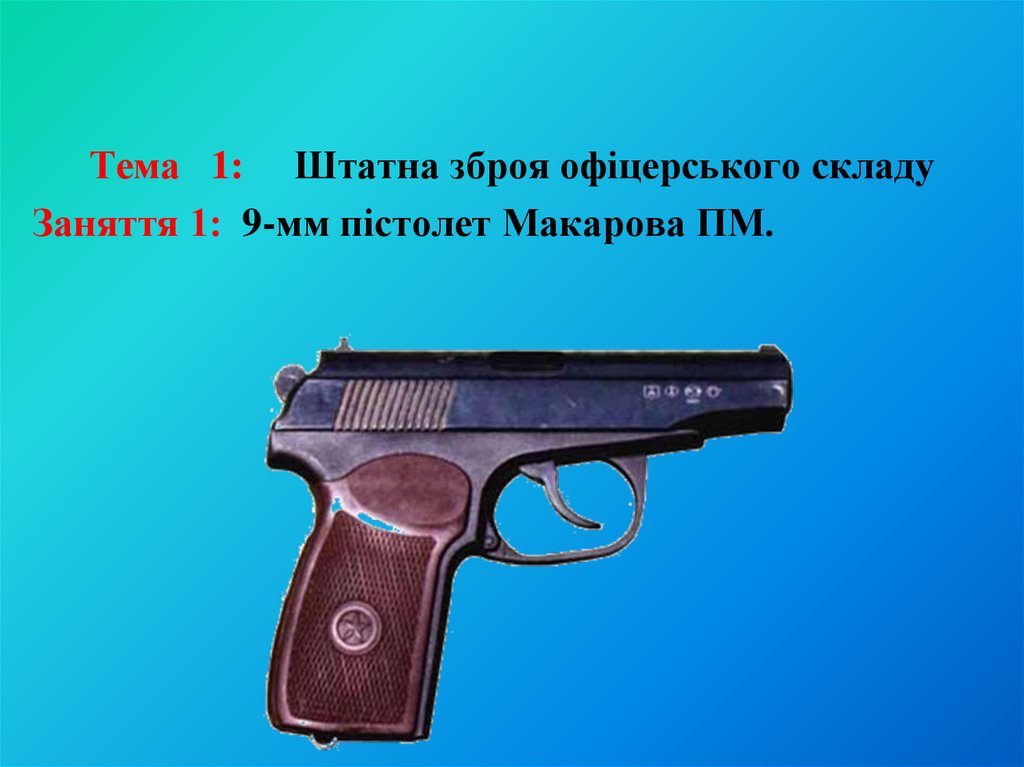

Тема 1: Штатна зброя офіцерського складу
Заняття 1: 9-мм пістолет Макарова ПМ.

2.

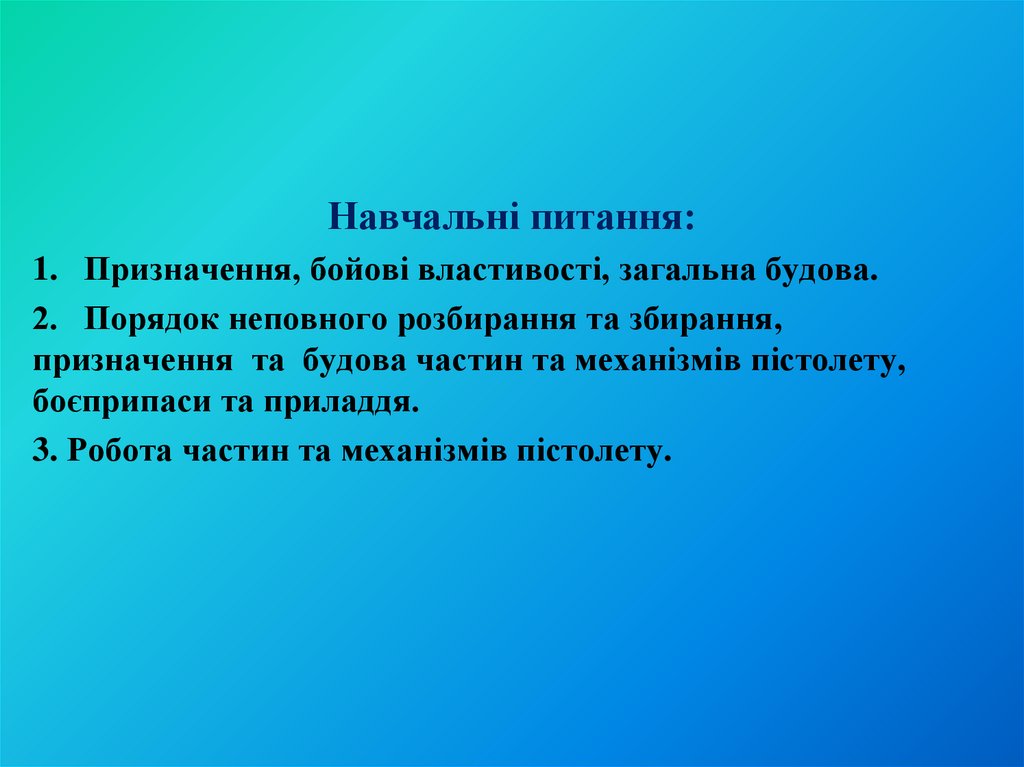

Навчальні питання:
1. Призначення, бойові властивості, загальна будова.
2. Порядок неповного розбирання та збирання,
призначення та будова частин та механізмів пістолету,
боєприпаси та приладдя.
3. Робота частин та механізмів пістолету.

3.

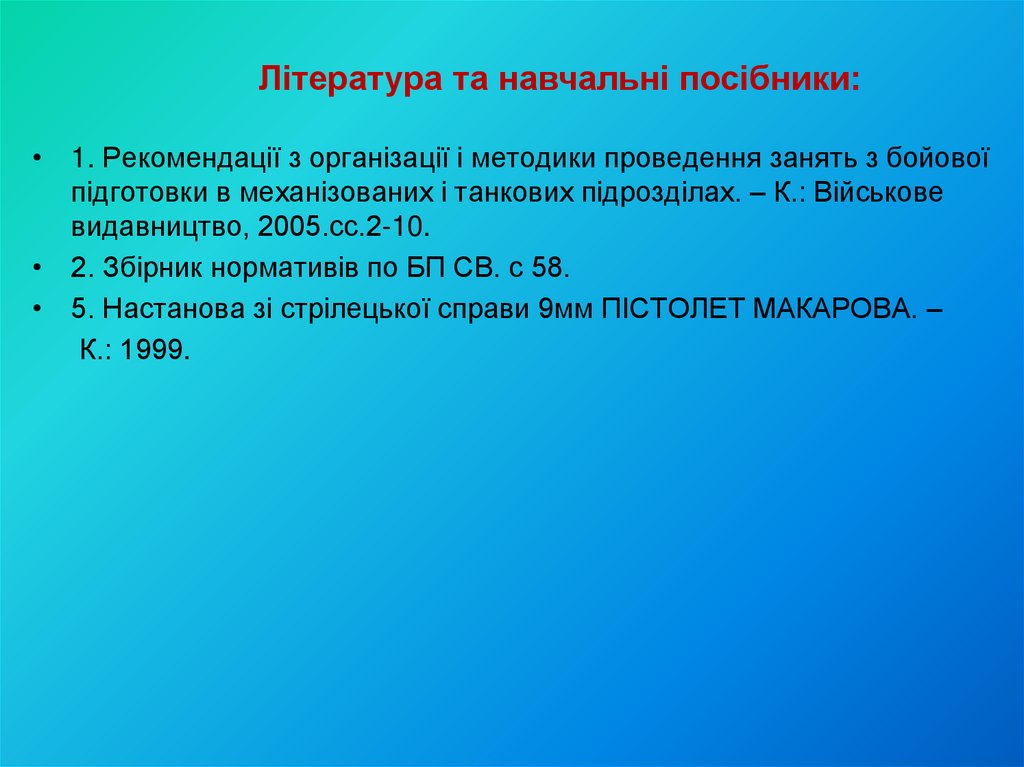

Література та навчальні посібники:
• 1. Рекомендації з організації і методики проведення занять з бойової
підготовки в механізованих і танкових підрозділах. – К.: Військове
видавництво, 2005.сс.2-10.
• 2. Збірник нормативів по БП СВ. с 58.
• 5. Настанова зі стрілецької справи 9мм ПІСТОЛЕТ МАКАРОВА. –
К.: 1999.

4.

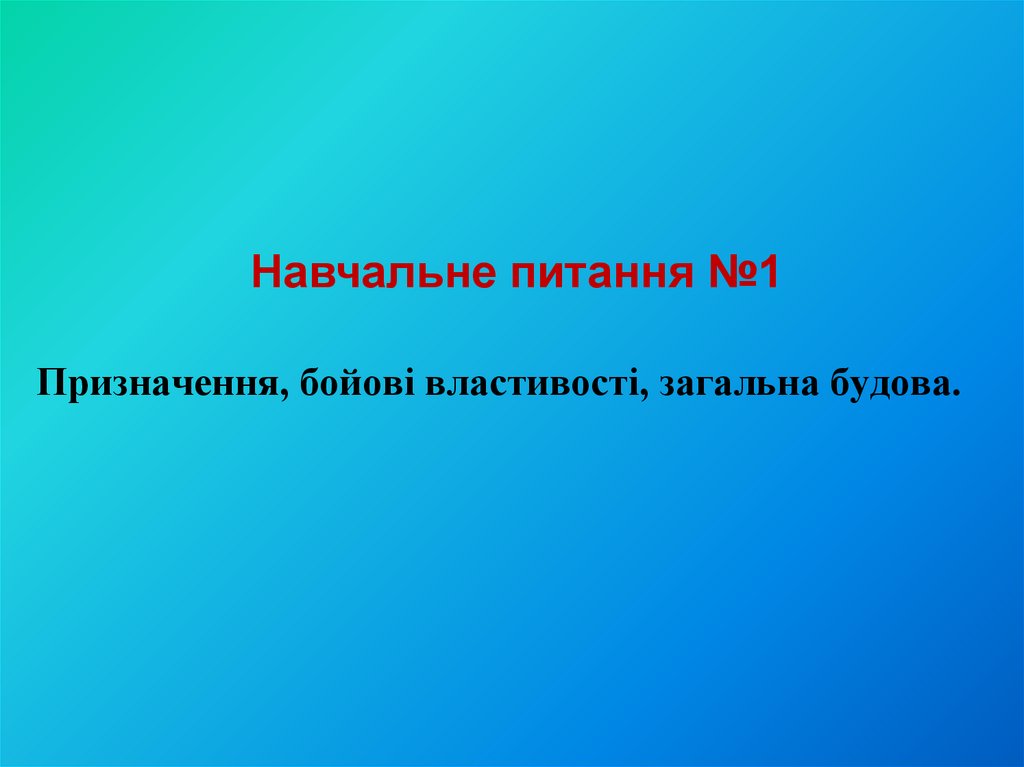

Навчальне питання №1
Призначення, бойові властивості, загальна будова.

5.

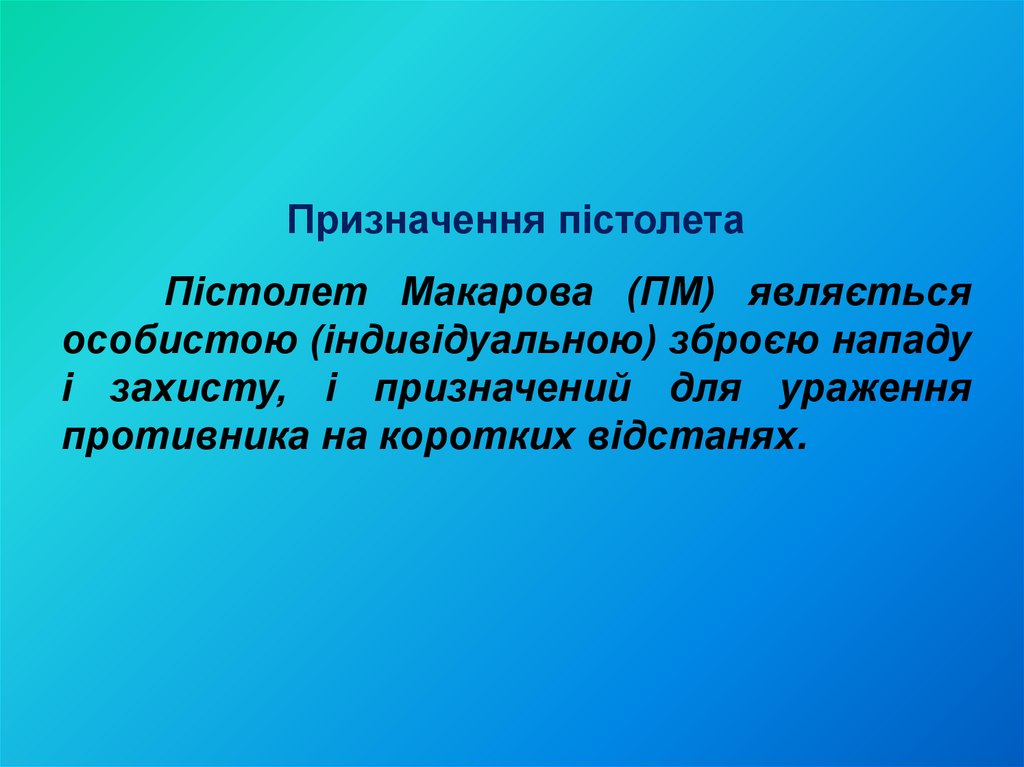

Призначення пістолета
Пістолет Макарова (ПМ) являється
особистою (індивідуальною) зброєю нападу
і захисту, і призначений для ураження
противника на коротких відстанях.

6.

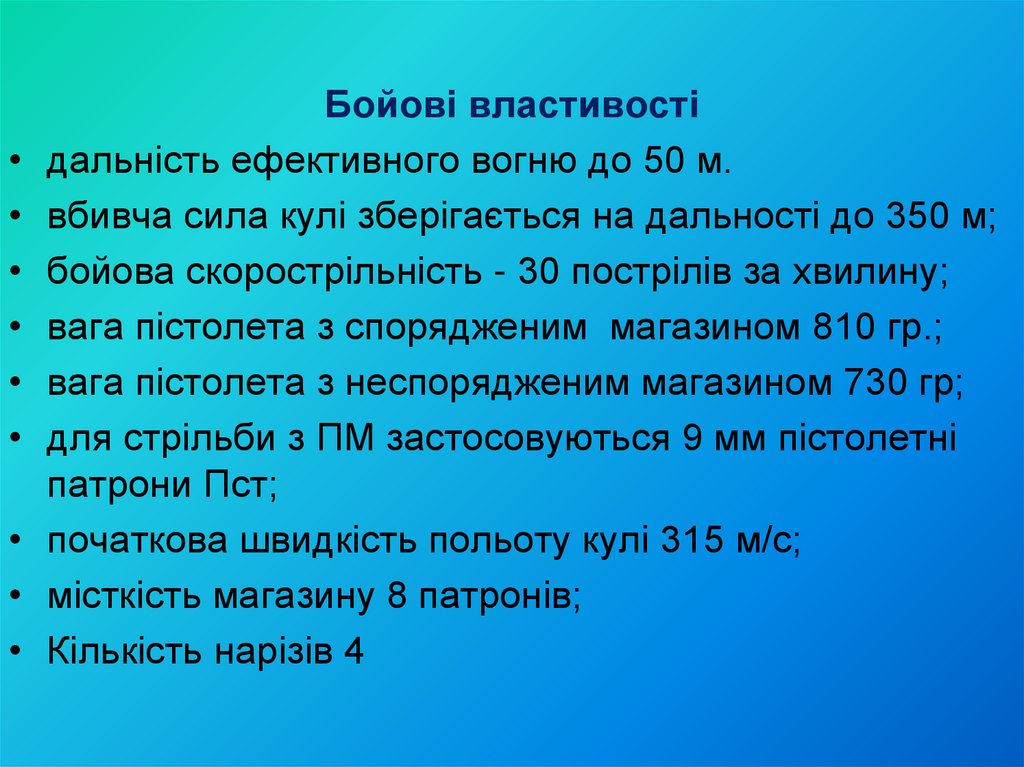

Бойові властивості
• дальність ефективного вогню до 50 м.
• вбивча сила кулі зберігається на дальності до 350 м;
• бойова скорострільність - 30 пострілів за хвилину;
• вага пістолета з спорядженим магазином 810 гр.;
• вага пістолета з неспорядженим магазином 730 гр;
• для стрільби з ПМ застосовуються 9 мм пістолетні
патрони Пст;
• початкова швидкість польоту кулі 315 м/с;
• місткість магазину 8 патронів;
• Кількість нарізів 4

7.

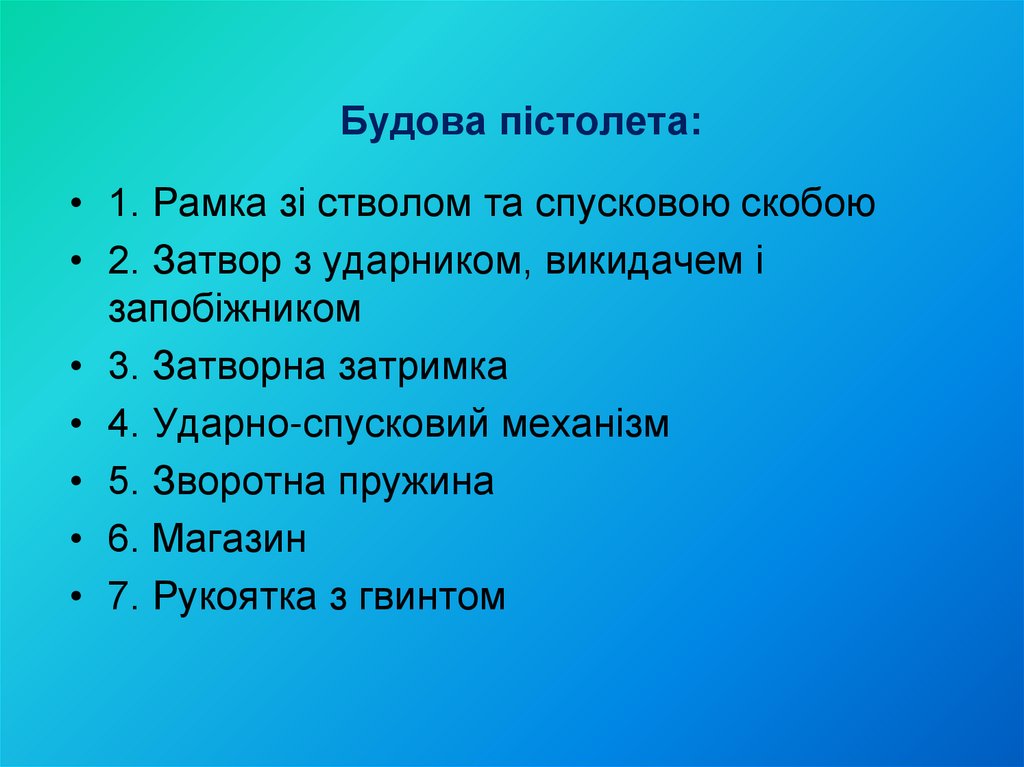

Будова пістолета:
• 1. Рамка зі стволом та спусковою скобою
• 2. Затвор з ударником, викидачем і
запобіжником
• 3. Затворна затримка
• 4. Ударно-спусковий механізм
• 5. Зворотна пружина
• 6. Магазин
• 7. Рукоятка з гвинтом

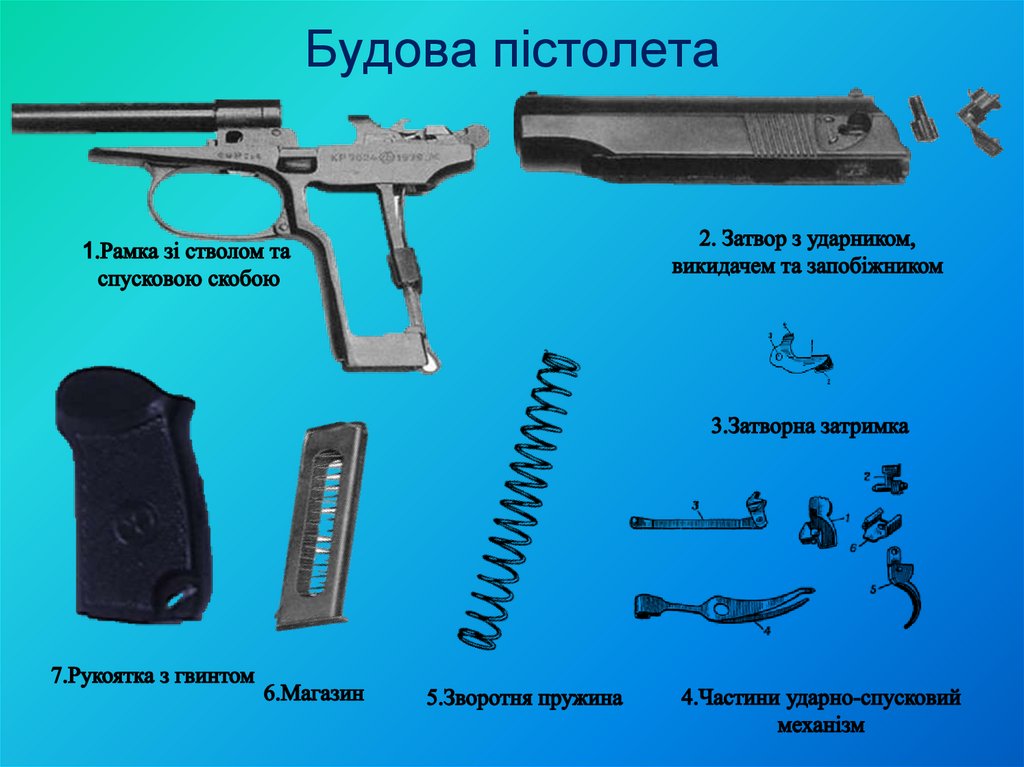

8. Будова пістолета

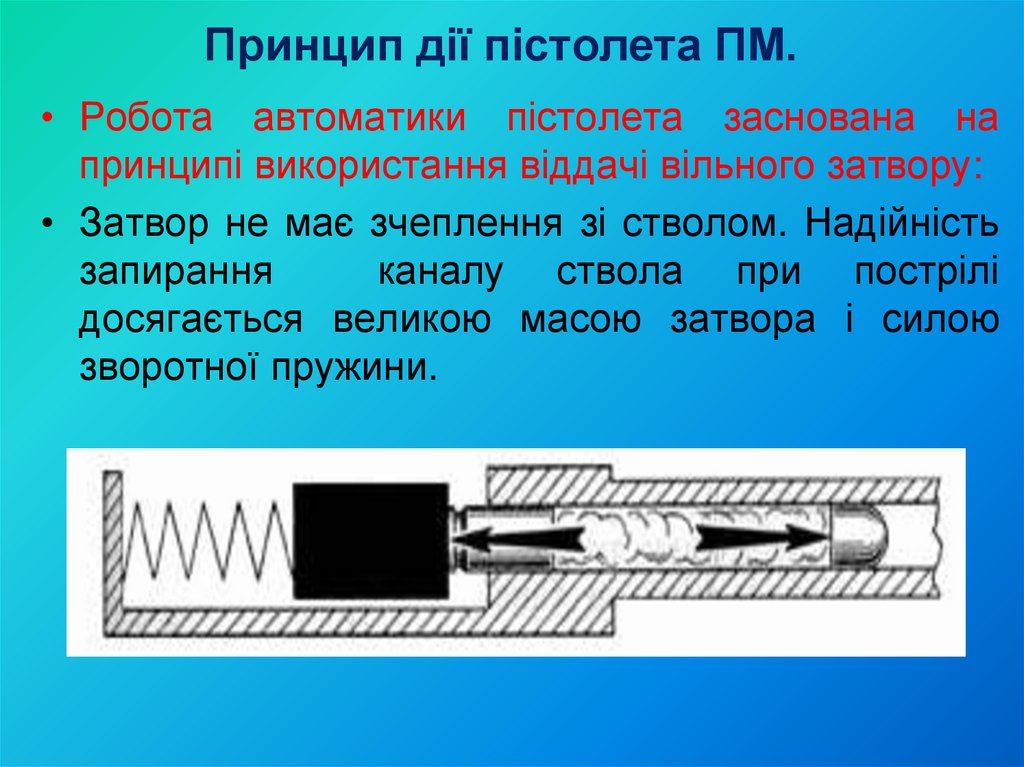

9. Принцип дії пістолета ПМ.

• Робота автоматики пістолета заснована на
принципі використання віддачі вільного затвору:
• Затвор не має зчеплення зі стволом. Надійність
запирання
каналу ствола при пострілі
досягається великою масою затвора і силою
зворотної пружини.

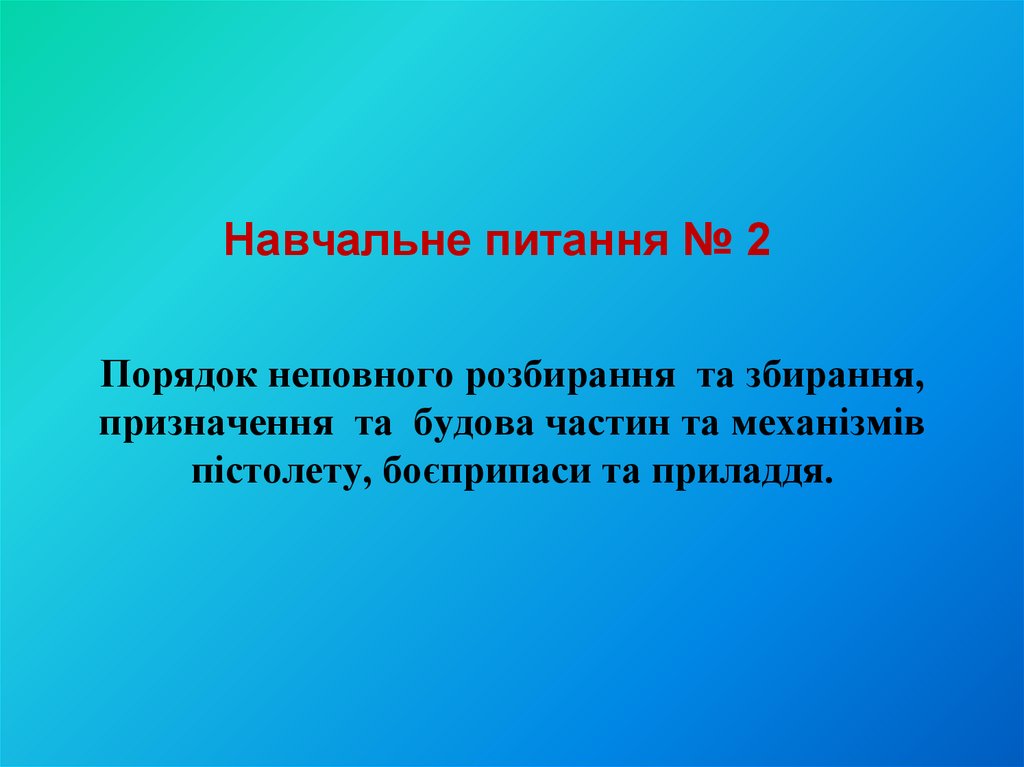

10. Навчальне питання № 2

Порядок неповного розбирання та збирання,
призначення та будова частин та механізмів
пістолету, боєприпаси та приладдя.

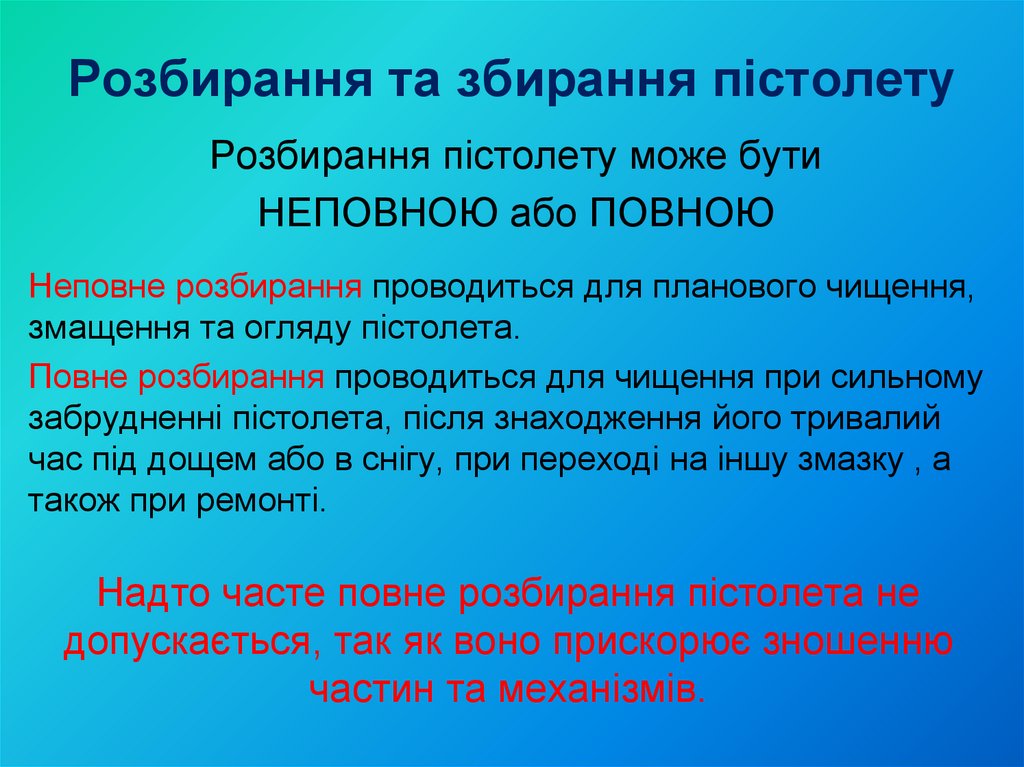

11. Розбирання та збирання пістолету

Розбирання пістолету може бути
НЕПОВНОЮ або ПОВНОЮ
Неповне розбирання проводиться для планового чищення,
змащення та огляду пістолета.
Повне розбирання проводиться для чищення при сильному
забрудненні пістолета, після знаходження його тривалий
час під дощем або в снігу, при переході на іншу змазку , а
також при ремонті.
Надто часте повне розбирання пістолета не
допускається, так як воно прискорює зношенню
частин та механізмів.

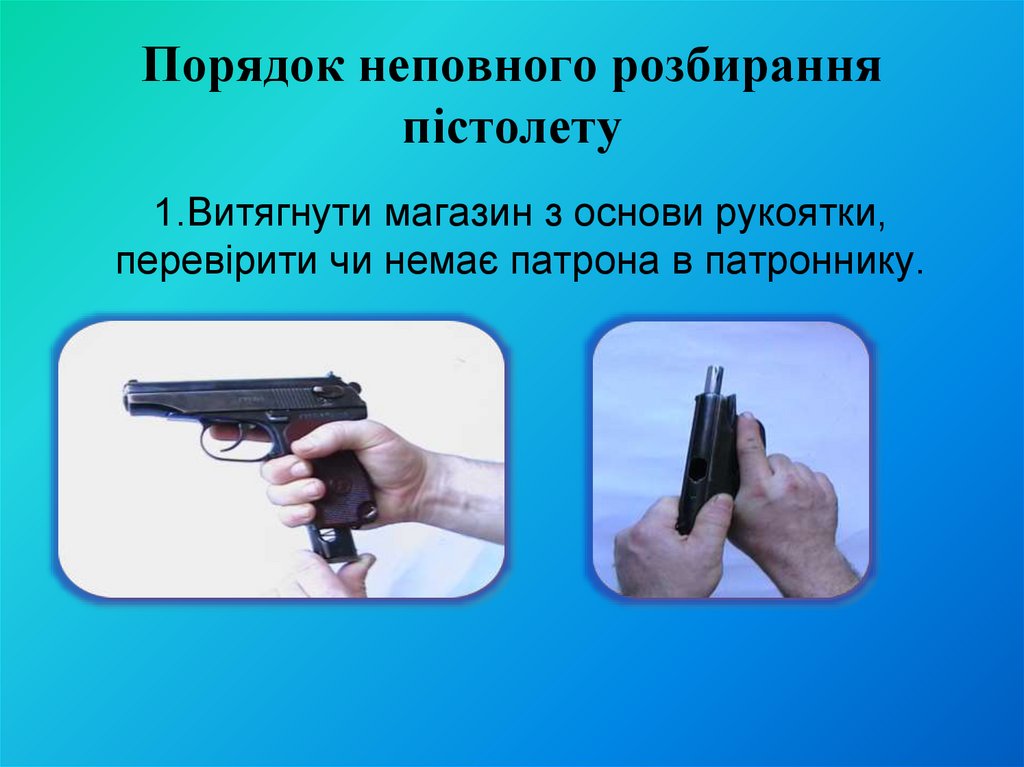

12. Порядок неповного розбирання пістолету

1.Витягнути магазин з основи рукоятки,
перевірити чи немає патрона в патроннику.

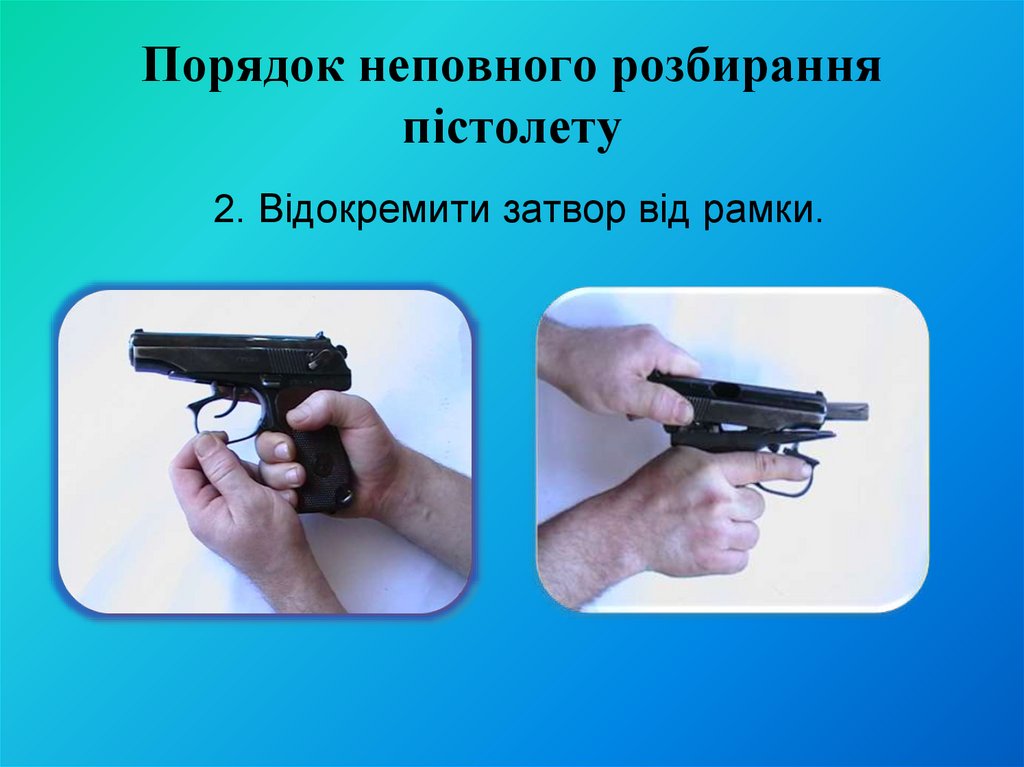

13. Порядок неповного розбирання пістолету

2. Відокремити затвор від рамки.

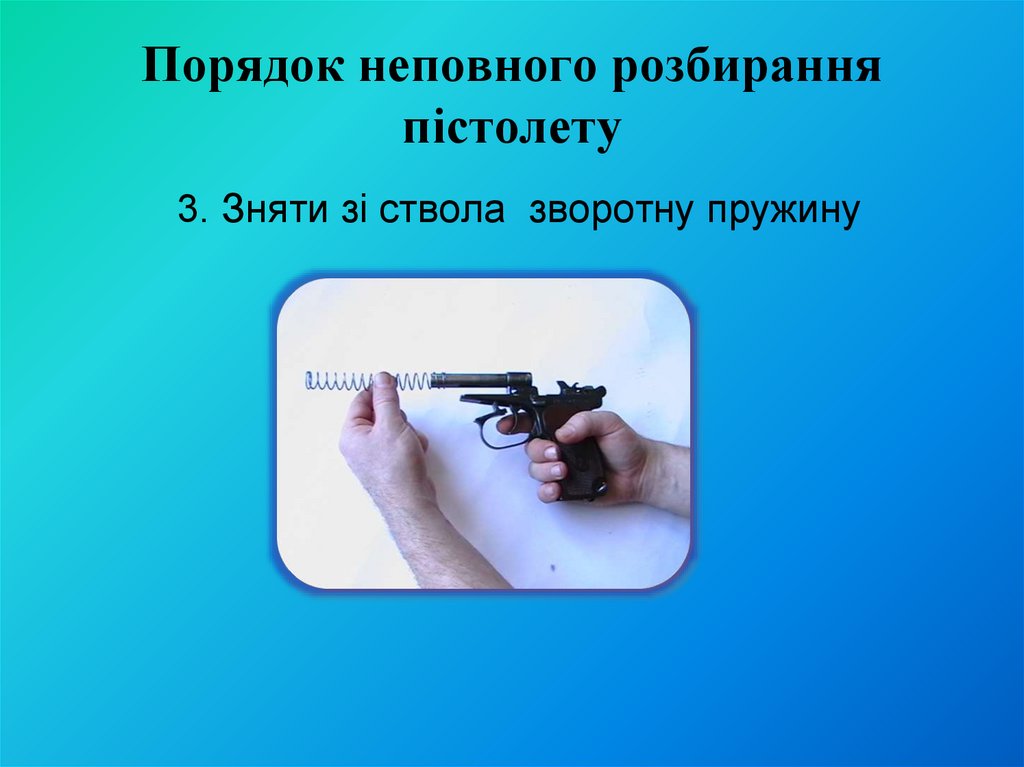

14. Порядок неповного розбирання пістолету

3. Зняти зі ствола зворотну пружину

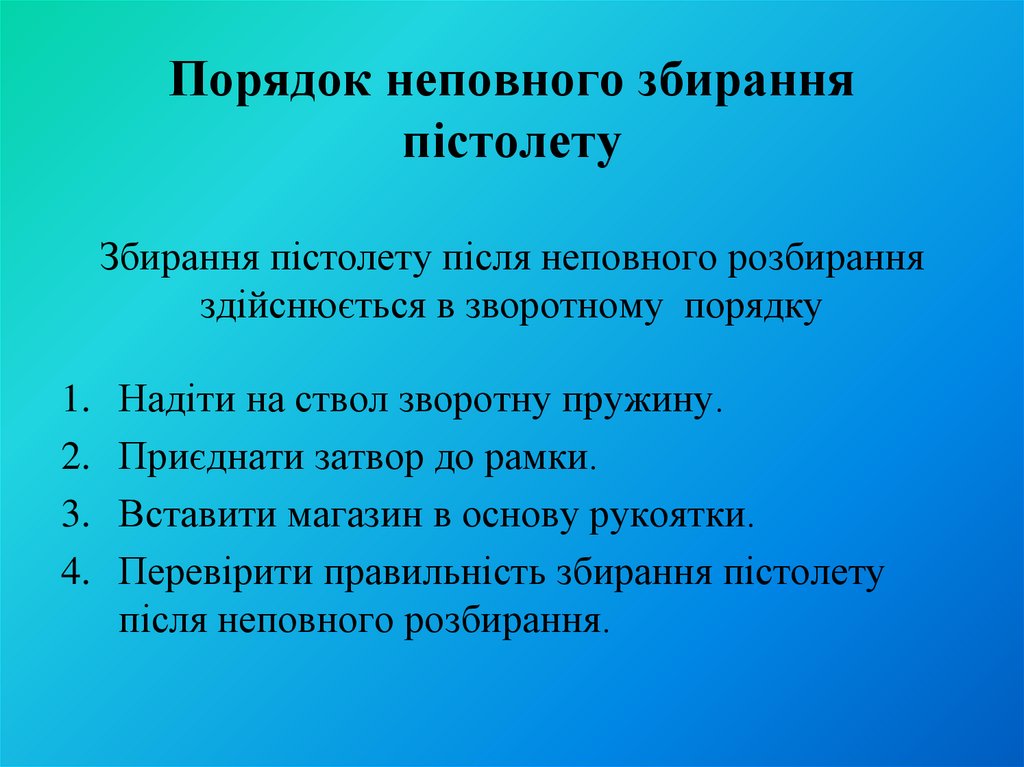

15. Порядок неповного збирання пістолету Збирання пістолету після неповного розбирання здійснюється в зворотному порядку

1. Надіти на ствол зворотну пружину.
2. Приєднати затвор до рамки.
3. Вставити магазин в основу рукоятки.
4. Перевірити правильність збирання пістолету
після неповного розбирання.

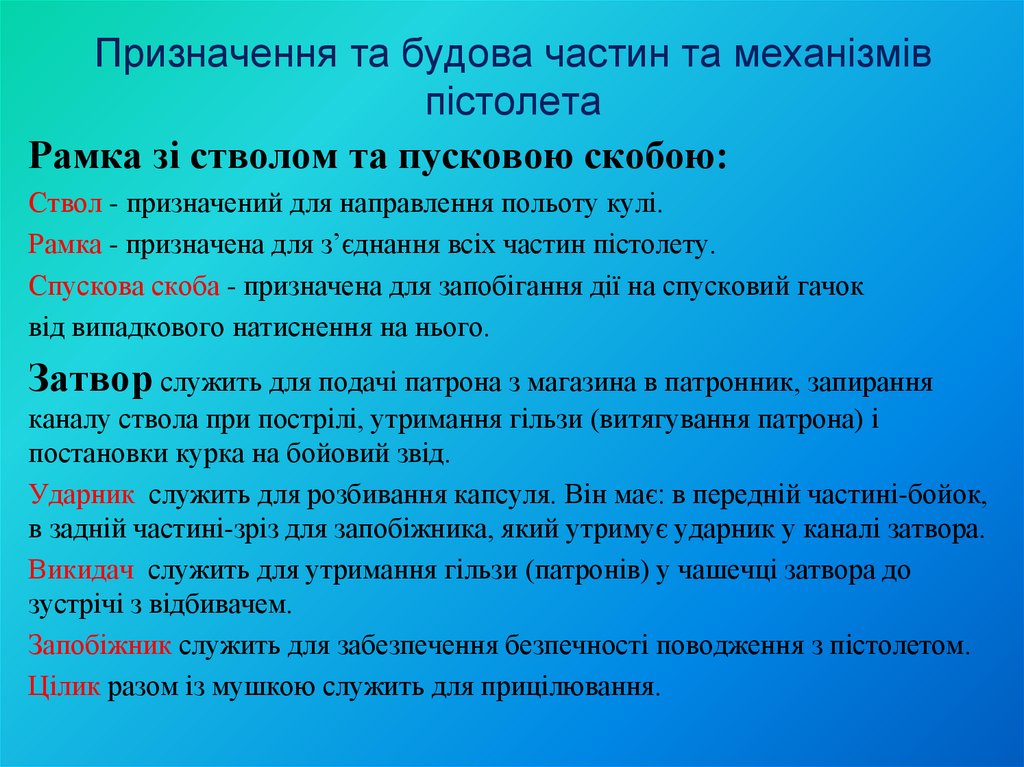

16. Призначення та будова частин та механізмів пістолета

Рамка зі стволом та пусковою скобою:
Ствол - призначений для направлення польоту кулі.
Рамка - призначена для з’єднання всіх частин пістолету.
Спускова скоба - призначена для запобігання дії на спусковий гачок
від випадкового натиснення на нього.
Затвор служить для подачі патрона з магазина в патронник, запирання
каналу ствола при пострілі, утримання гільзи (витягування патрона) i
постановки курка на бойовий звід.
Ударник служить для розбивання капсуля. Він має: в передній частині-бойок,
в задній частині-зріз для запобіжника, який утримує ударник у каналі затвора.
Викидач служить для утримання гільзи (патронів) у чашечці затвора до
зустрічі з відбивачем.
Запобіжник служить для забезпечення безпечності поводження з пістолетом.
Цілик разом із мушкою служить для прицілювання.

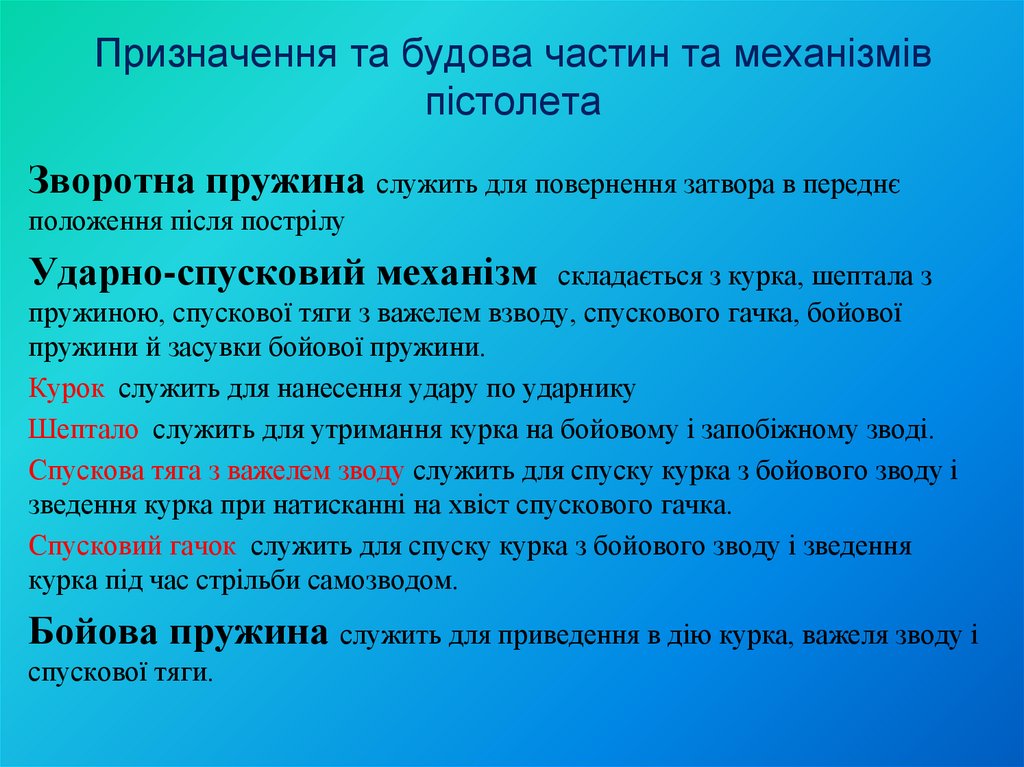

17. Призначення та будова частин та механізмів пістолета

Зворотна пружина служить для повернення затвора в переднє
положення після пострілу
Ударно-спусковий механізм складається з курка, шептала з
пружиною, спускової тяги з важелем взводу, спускового гачка, бойової
пружини й засувки бойової пружини.
Курок служить для нанесення удару по ударнику
Шептало служить для утримання курка на бойовому i запобіжному зводі.
Спускова тяга з важелем зводу служить для спуску курка з бойового зводу i
зведення курка при натисканні на хвіст спускового гачка.
Спусковий гачок служить для спуску курка з бойового зводу i зведення
курка під час стрільби самозводом.
Бойова пружина служить для приведення в дію курка, важеля зводу i
спускової тяги.

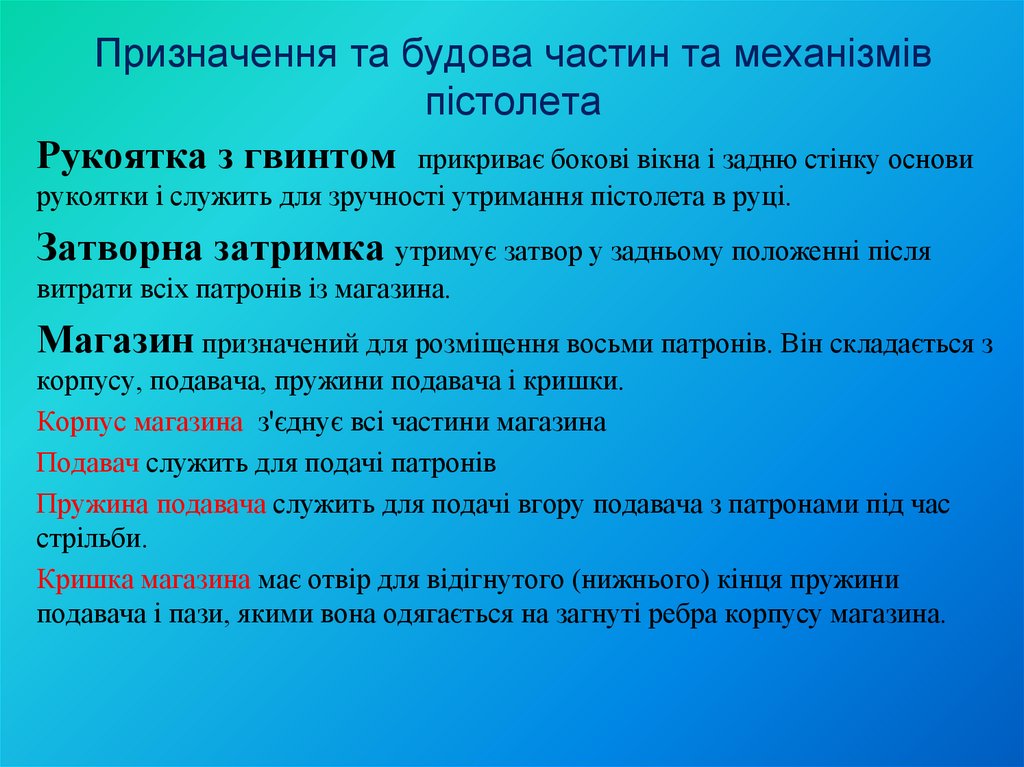

18. Призначення та будова частин та механізмів пістолета

Рукоятка з гвинтом прикриває бокові вікна i задню стінку основи
рукоятки i служить для зручності утримання пістолета в руці.
Затворна затримка утримує затвор у задньому положенні після
витрати всіх патронів із магазина.
Магазин призначений для розміщення восьми патронів. Він складається з
корпусу, подавача, пружини подавача i кришки.
Корпус магазина з'єднує всі частини магазина
Подавач служить для подачі патронів
Пружина подавача служить для подачі вгору подавача з патронами під час
стрільби.
Кришка магазина має отвір для відігнутого (нижнього) кінця пружини
подавача i пази, якими вона одягається на загнуті ребра корпусу магазина.

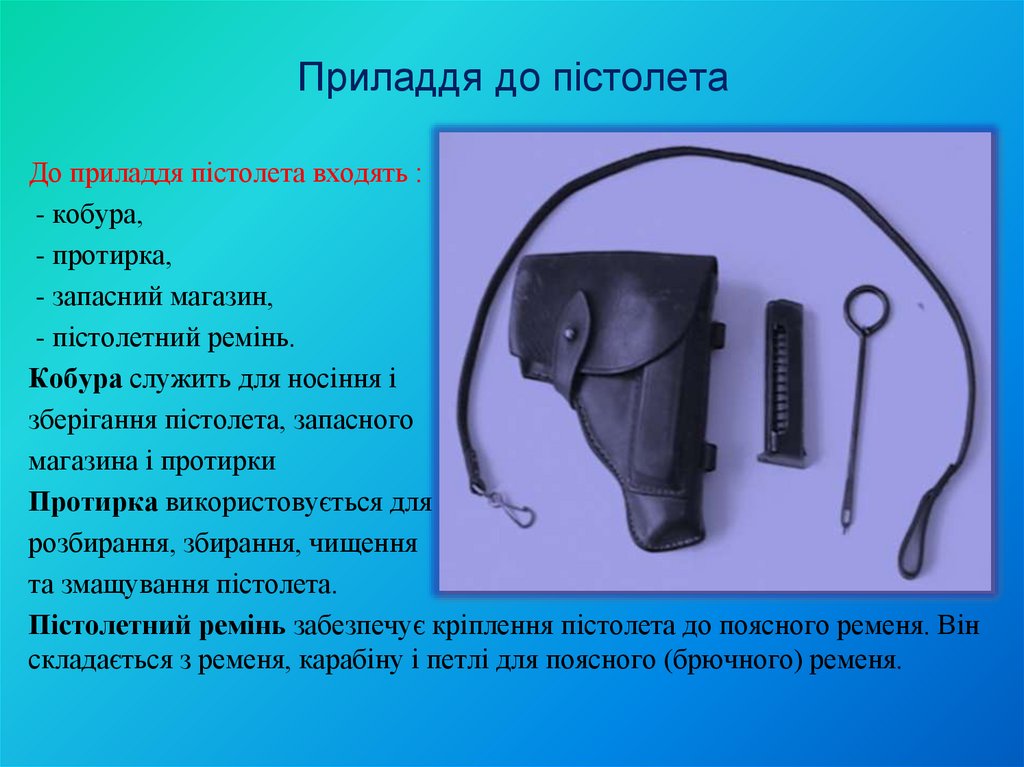

19. Приладдя до пістолета

До приладдя пістолета входять :
- кобура,
- протирка,
- запасний магазин,
- пістолетний ремінь.
Кобура служить для носіння i
зберігання пістолета, запасного
магазина i протирки
Протирка використовується для
розбирання, збирання, чищення
та змащування пістолета.
Пістолетний ремінь забезпечує кріплення пістолета до поясного ременя. Він
складається з ременя, карабiну i петлі для поясного (брючного) ременя.

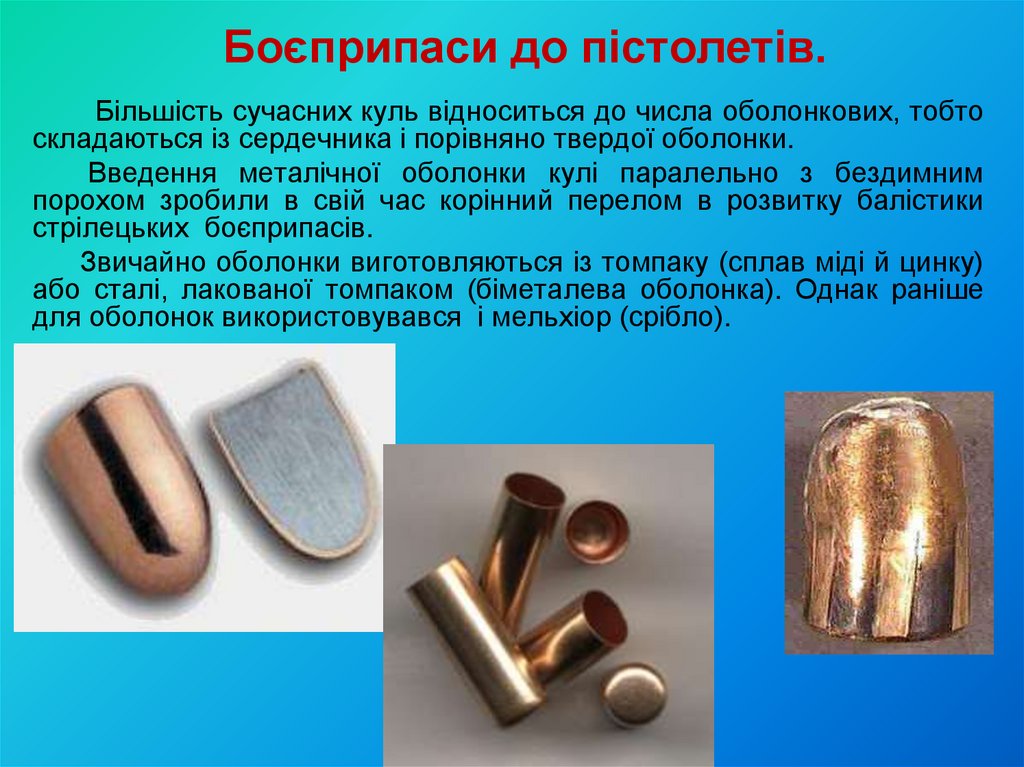

20. Боєприпаси до пістолетів.

Більшість сучасних куль відноситься до числа оболонкових, тобто
складаються із сердечника і порівняно твердої оболонки.
Введення металічної оболонки кулі паралельно з бездимним
порохом зробили в свій час корінний перелом в розвитку балістики
стрілецьких боєприпасів.
Звичайно оболонки виготовляються із томпаку (сплав міді й цинку)
або сталі, лакованої томпаком (біметалева оболонка). Однак раніше
для оболонок використовувався і мельхіор (срібло).

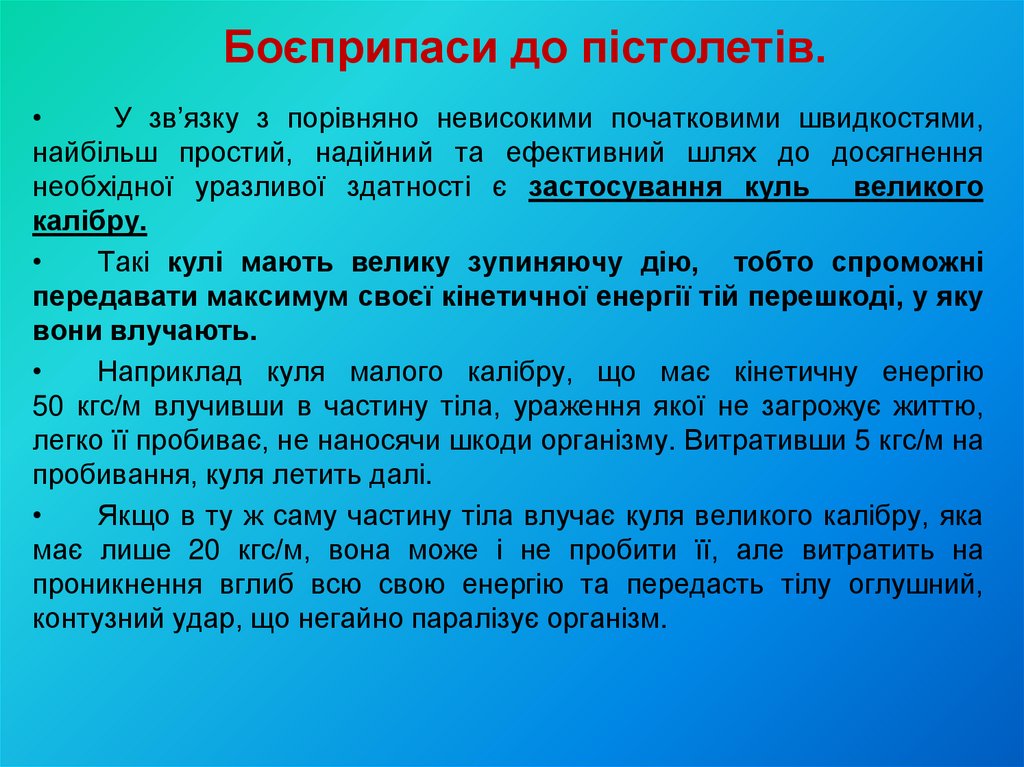

21. Боєприпаси до пістолетів.

У зв’язку з порівняно невисокими початковими швидкостями,
найбільш простий, надійний та ефективний шлях до досягнення
необхідної уразливої здатності є застосування куль
великого
калібру.
Такі кулі мають велику зупиняючу дію, тобто спроможні
передавати максимум своєї кінетичної енергії тій перешкоді, у яку
вони влучають.
Наприклад куля малого калібру, що має кінетичну енергію
50 кгс/м влучивши в частину тіла, ураження якої не загрожує життю,
легко її пробиває, не наносячи шкоди організму. Витративши 5 кгс/м на
пробивання, куля летить далі.
Якщо в ту ж саму частину тіла влучає куля великого калібру, яка
має лише 20 кгс/м, вона може і не пробити її, але витратить на
проникнення вглиб всю свою енергію та передасть тілу оглушний,
контузний удар, що негайно паралізує організм.

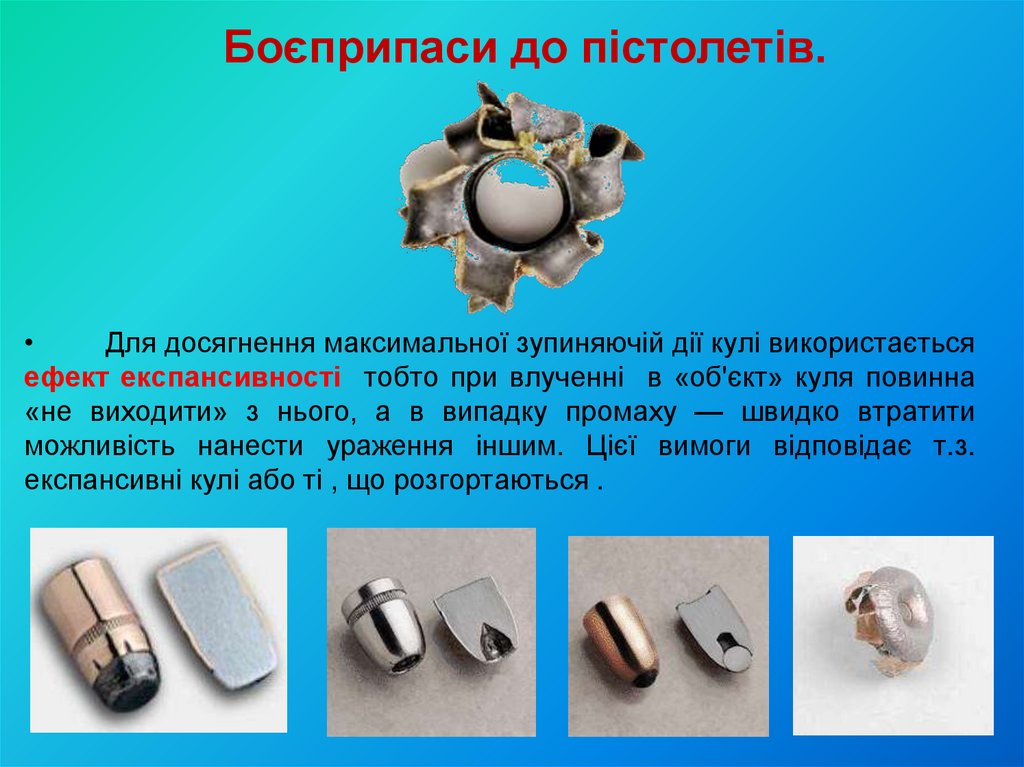

22. Боєприпаси до пістолетів.

Для досягнення максимальної зупиняючій дії кулі використається
ефект експансивності тобто при влученні в «об'єкт» куля повинна
«не виходити» з нього, а в випадку промаху — швидко втратити
можливість нанести ураження іншим. Цієї вимоги відповідає т.з.
експансивні кулі або ті , що розгортаються .

23. Боєприпаси до пістолетів.

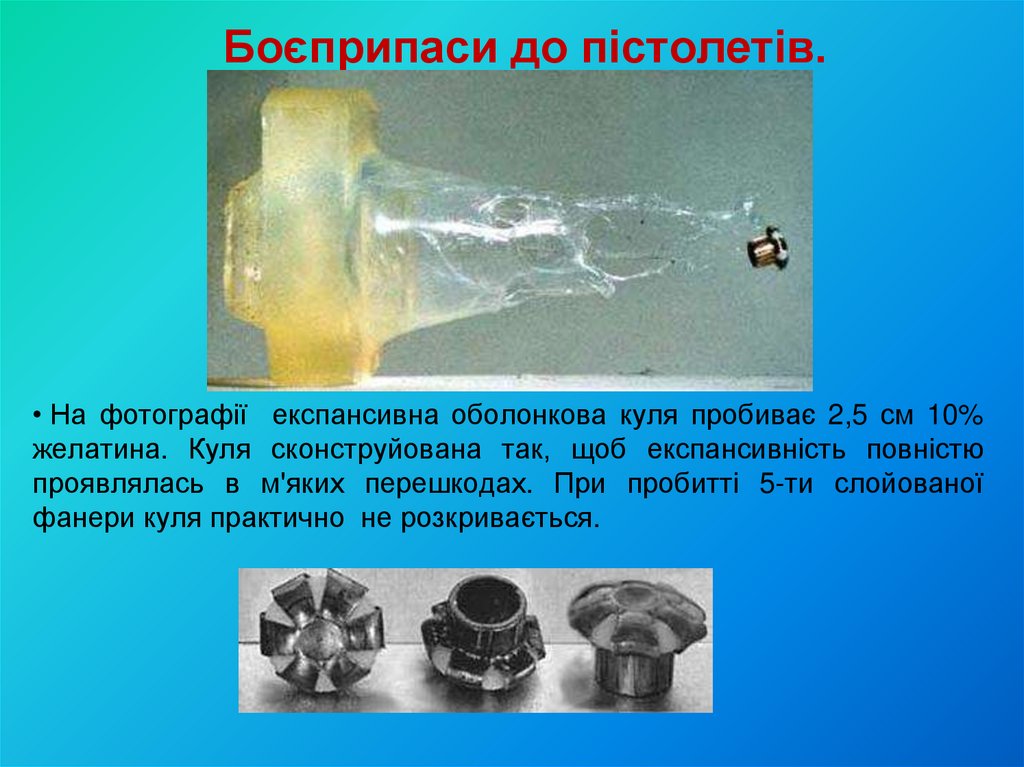

• На фотографії експансивна оболонкова куля пробиває 2,5 см 10%
желатина. Куля сконструйована так, щоб експансивність повністю
проявлялась в м'яких перешкодах. При пробитті 5-ти слойованої
фанери куля практично не розкривається.

24.

а
б

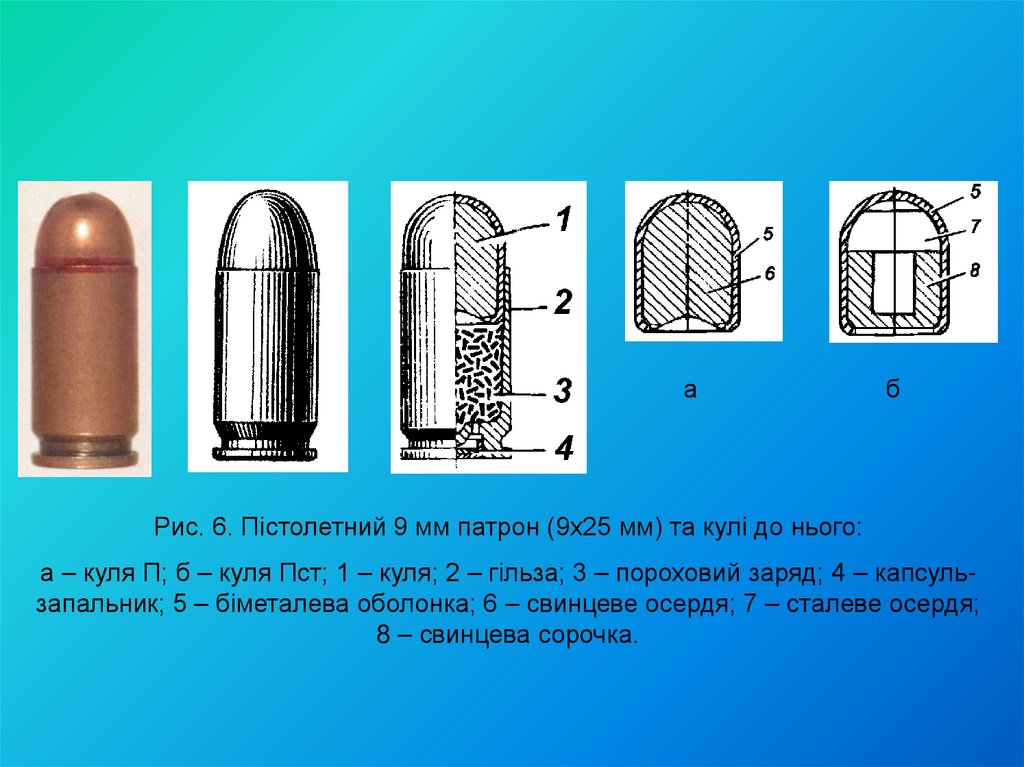

Рис. 6. Пістолетний 9 мм патрон (9х25 мм) та кулі до нього:
а – куля П; б – куля Пст; 1 – куля; 2 – гільза; 3 – пороховий заряд; 4 – капсульзапальник; 5 – біметалева оболонка; 6 – свинцеве осердя; 7 – сталеве осердя;
8 – свинцева сорочка.

25.

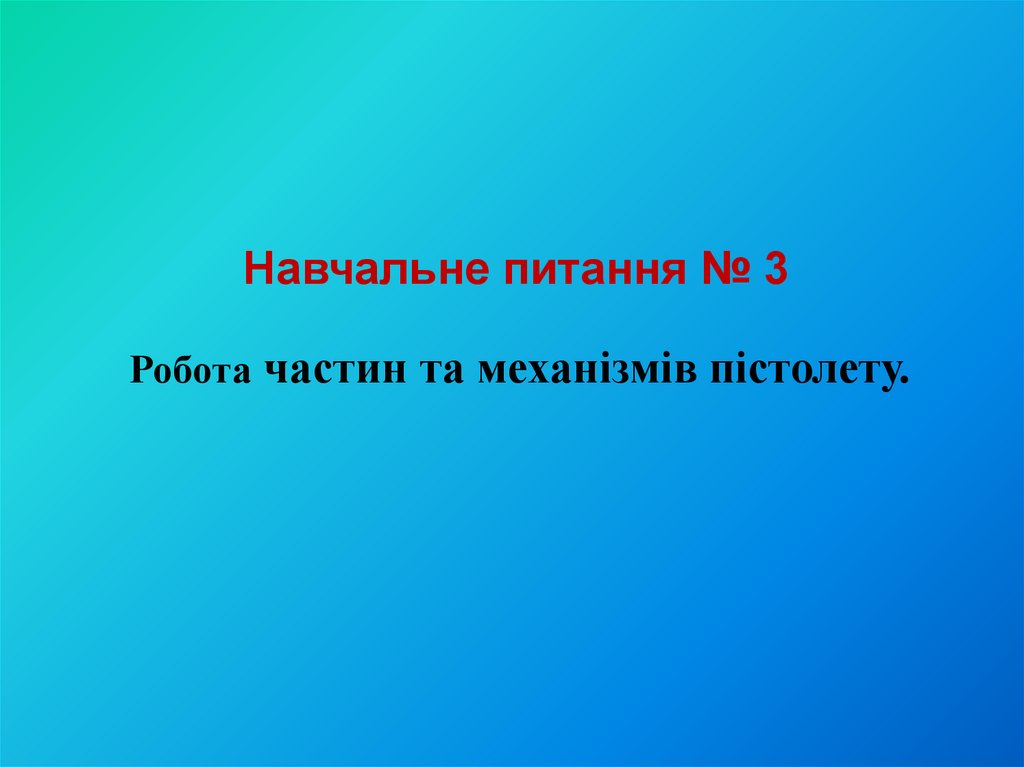

Навчальне питання № 3
Робота частин та механізмів пістолету.

26.

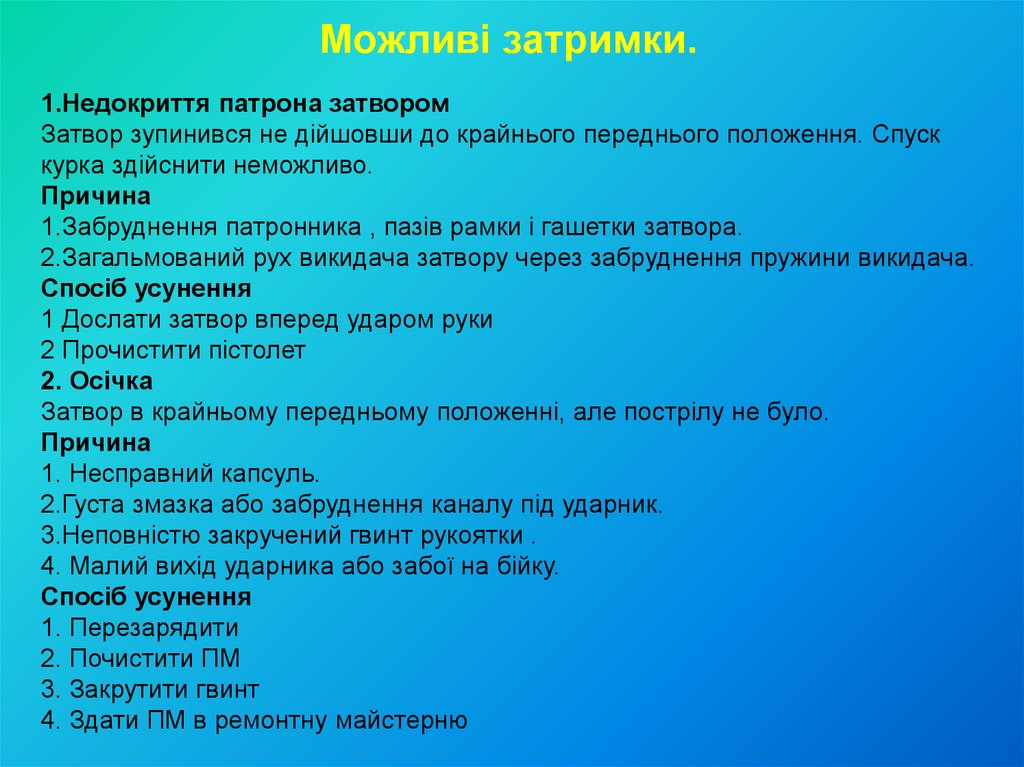

27. Можливі затримки.

1.Недокриття патрона затвором
Затвор зупинився не дійшовши до крайнього переднього положення. Спуск
курка здійснити неможливо.
Причина
1.Забруднення патронника , пазів рамки і гашетки затвора.
2.Загальмований рух викидача затвору через забруднення пружини викидача.
Спосіб усунення
1 Дослати затвор вперед ударом руки
2 Прочистити пістолет
2. Осічка
Затвор в крайньому передньому положенні, але пострілу не було.
Причина
1. Несправний капсуль.
2.Густа змазка або забруднення каналу під ударник.
3.Неповністю закручений гвинт рукоятки .
4. Малий вихід ударника або забої на бійку.
Спосіб усунення
1. Перезарядити
2. Почистити ПМ
3. Закрутити гвинт
4. Здати ПМ в ремонтну майстерню

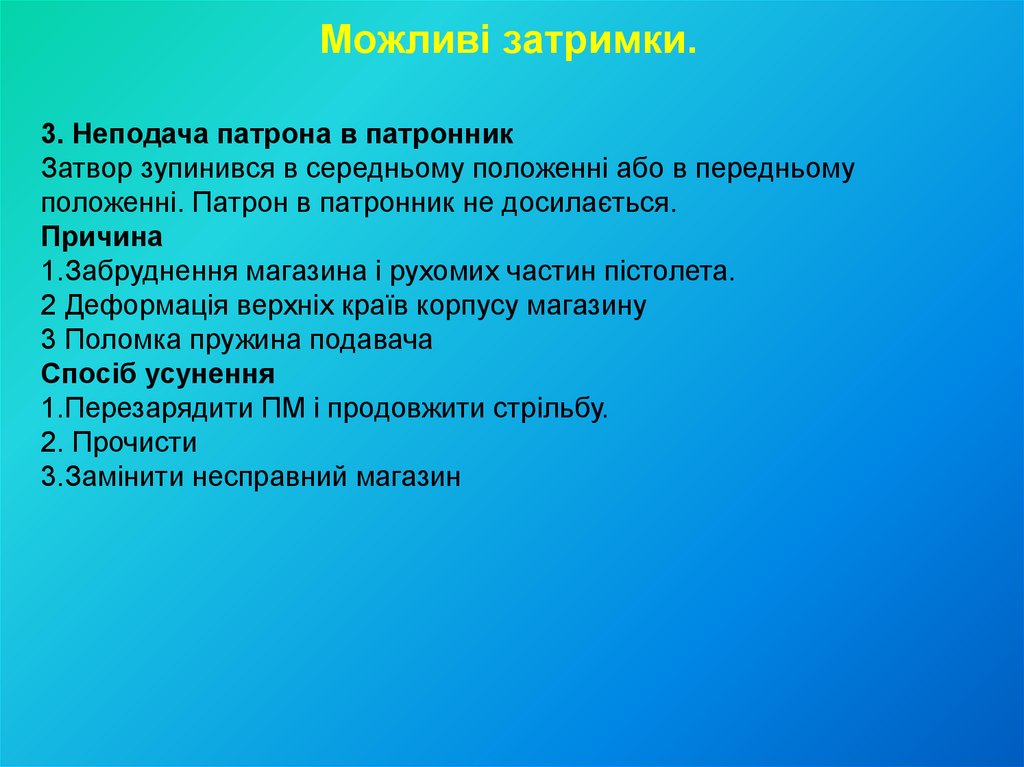

28. Можливі затримки.

3. Неподача патрона в патронник
Затвор зупинився в середньому положенні або в передньому
положенні. Патрон в патронник не досилається.
Причина
1.Забруднення магазина і рухомих частин пістолета.
2 Деформація верхніх країв корпусу магазину
3 Поломка пружина подавача
Спосіб усунення
1.Перезарядити ПМ і продовжити стрільбу.
2. Прочисти
3.Замінити несправний магазин

29.

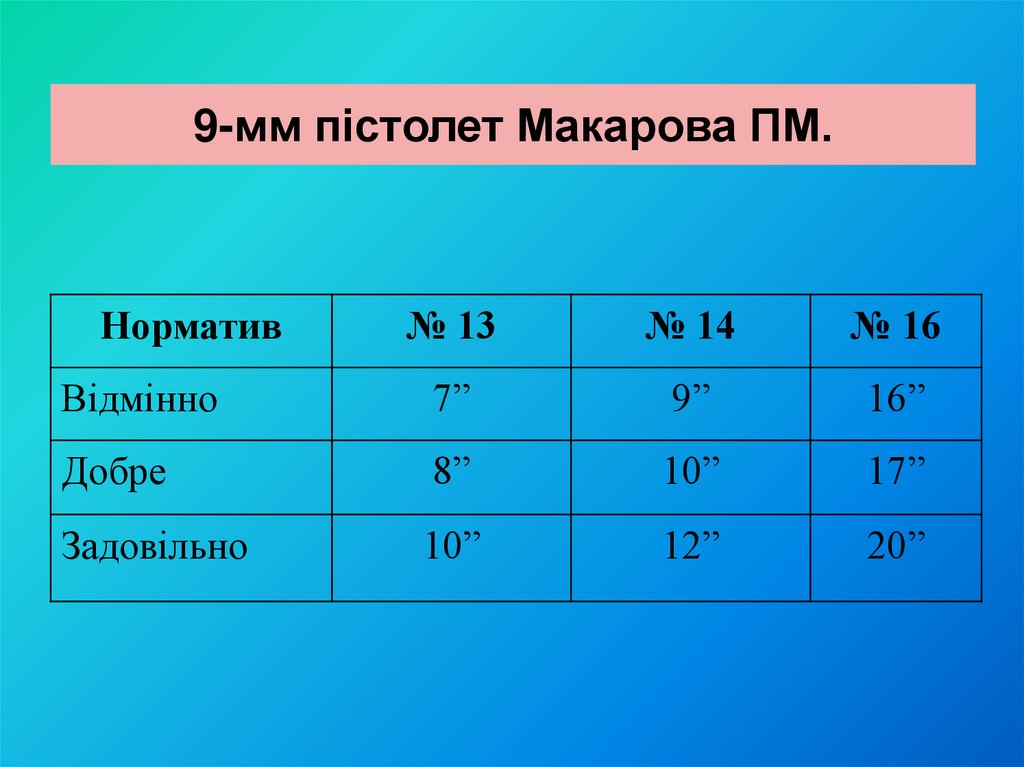

9-мм пістолет Макарова ПМ.
Норматив
№ 13
№ 14
№ 16
Відмінно
7”
9”
16”
Добре
8”
10”
17”
Задовільно
10”
12”
20”

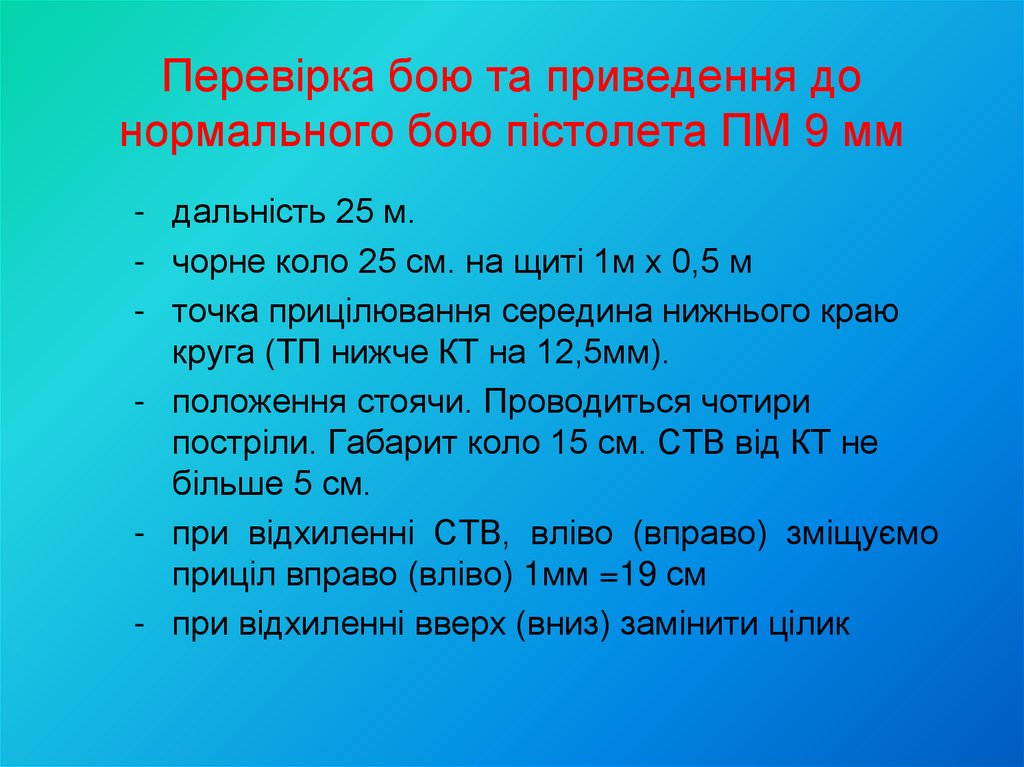

30. Перевірка бою та приведення до нормального бою пістолета ПМ 9 мм

- дальність 25 м.
- чорне коло 25 см. на щиті 1м х 0,5 м
- точка прицілювання середина нижнього краю
круга (ТП нижче КТ на 12,5мм).
- положення стоячи. Проводиться чотири
постріли. Габарит коло 15 см. СТВ від КТ не
більше 5 см.
- при відхиленні СТВ, вліво (вправо) зміщуємо
приціл вправо (вліво) 1мм =19 см
- при відхиленні вверх (вниз) замінити цілик

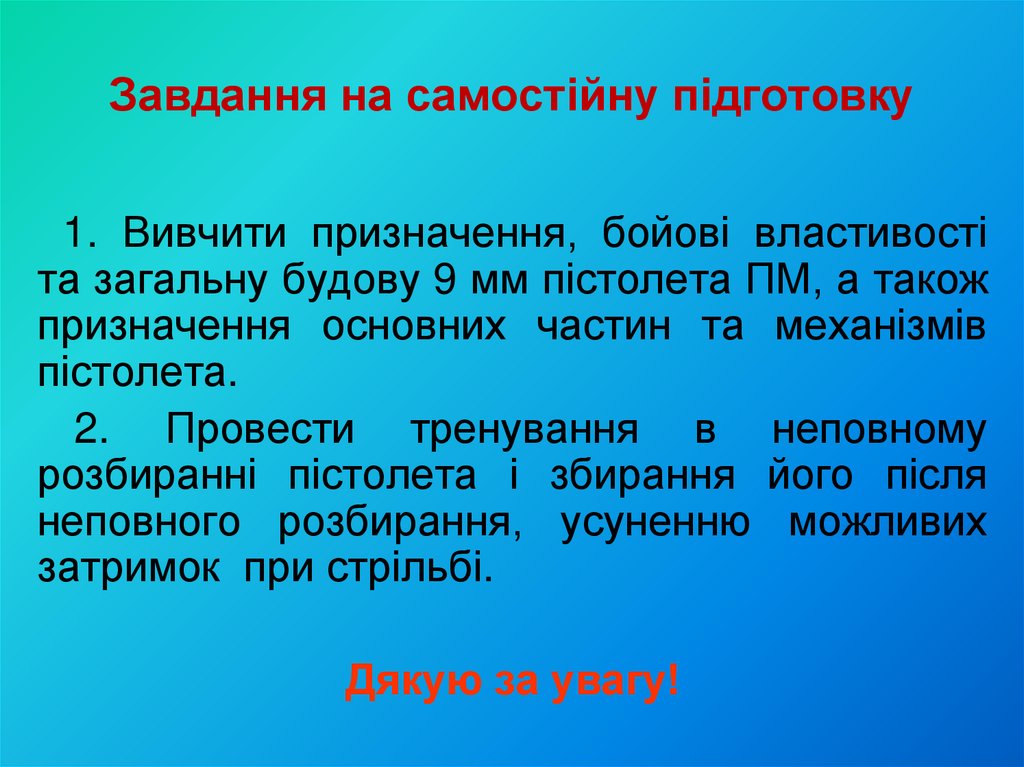

31. Завдання на самостійну підготовку

1. Вивчити призначення, бойові властивості
та загальну будову 9 мм пістолета ПМ, а також
призначення основних частин та механізмів
пістолета.
2. Провести тренування в неповному
розбиранні пістолета і збирання його після
неповного розбирання, усуненню можливих
затримок при стрільбі.
Дякую за увагу!
