Автомати та кулемети

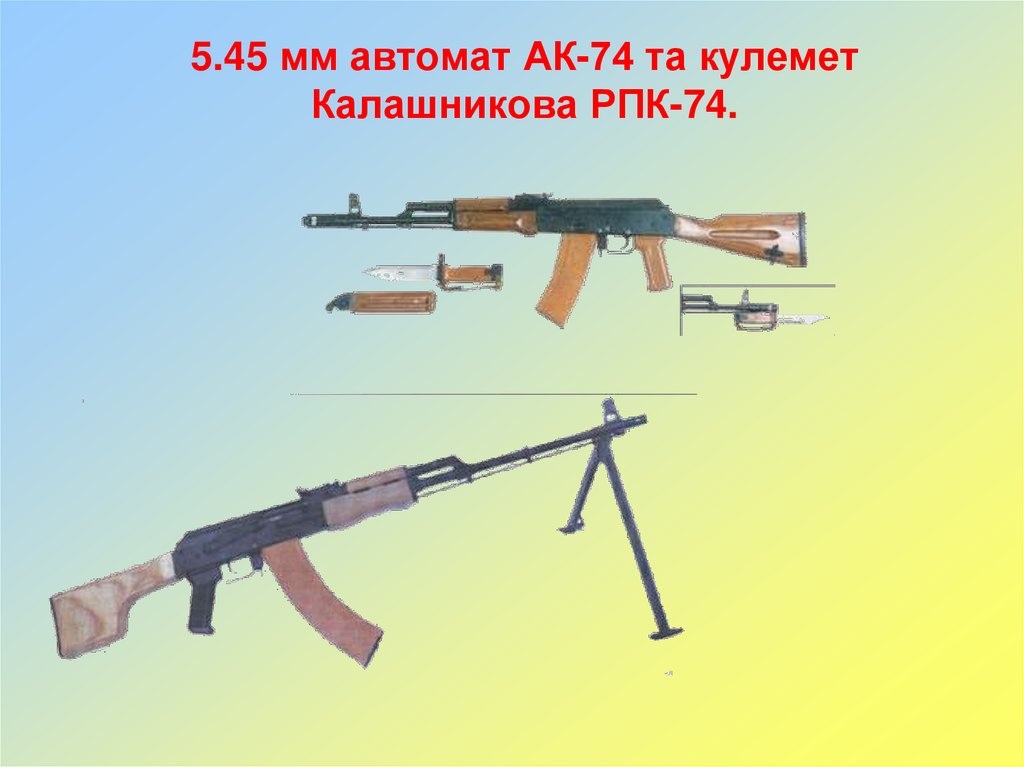

1. 5.45 мм автомат АК-74 та кулемет Калашникова РПК-74.

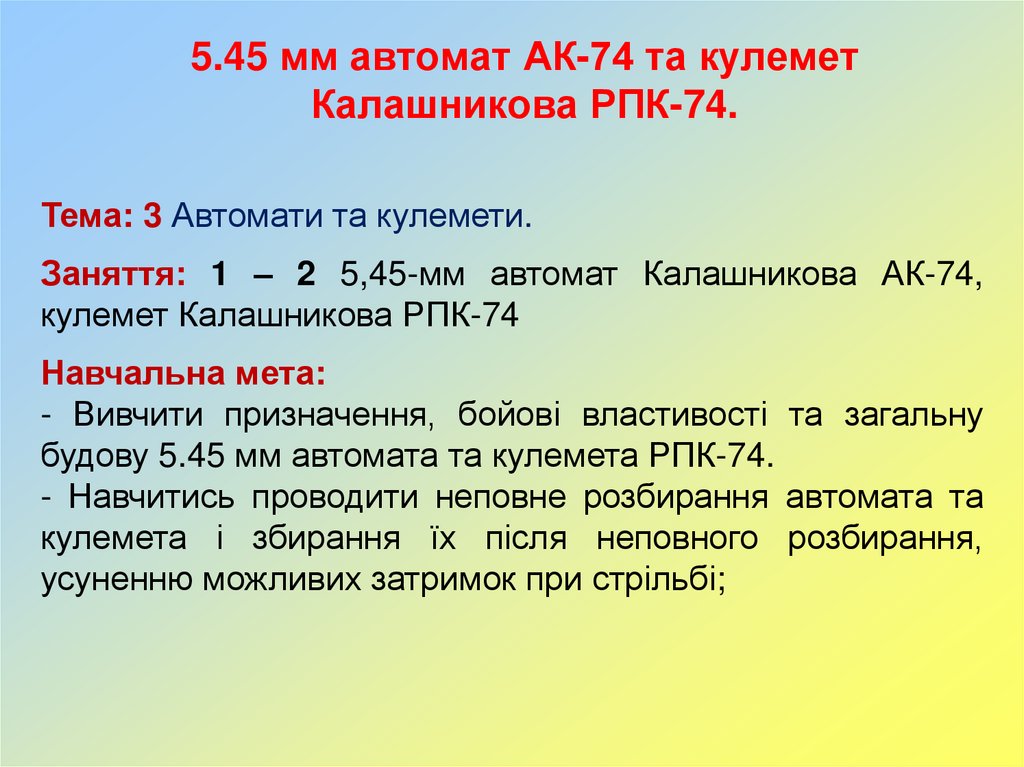

2. 5.45 мм автомат АК-74 та кулемет Калашникова РПК-74.

Тема: 3 Автомати та кулемети.
Заняття: 1 – 2 5,45-мм автомат Калашникова АК-74,
кулемет Калашникова РПК-74
Навчальна мета:
- Вивчити призначення, бойові властивості та загальну
будову 5.45 мм автомата та кулемета РПК-74.
- Навчитись проводити неповне розбирання автомата та
кулемета і збирання їх після неповного розбирання,
усуненню можливих затримок при стрільбі;

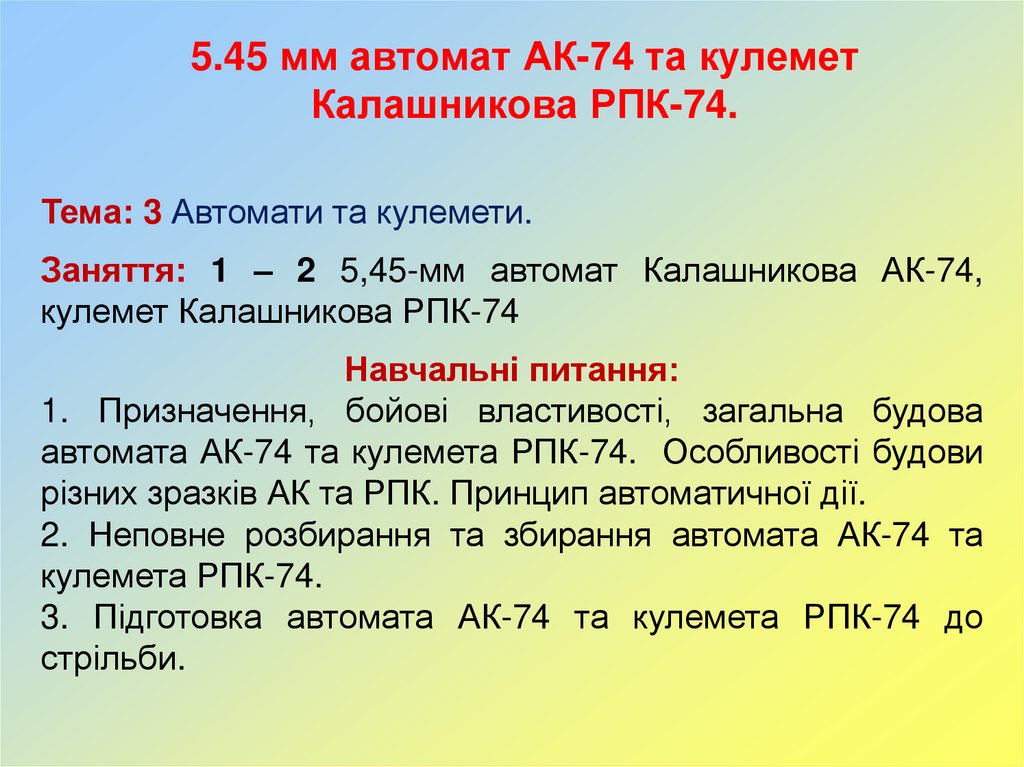

3. 5.45 мм автомат АК-74 та кулемет Калашникова РПК-74.

Тема: 3 Автомати та кулемети.
Заняття: 1 – 2 5,45-мм автомат Калашникова АК-74,
кулемет Калашникова РПК-74
Навчальні питання:
1. Призначення, бойові властивості, загальна будова
автомата АК-74 та кулемета РПК-74. Особливості будови
різних зразків АК та РПК. Принцип автоматичної дії.
2. Неповне розбирання та збирання автомата АК-74 та
кулемета РПК-74.
3. Підготовка автомата АК-74 та кулемета РПК-74 до
стрільби.

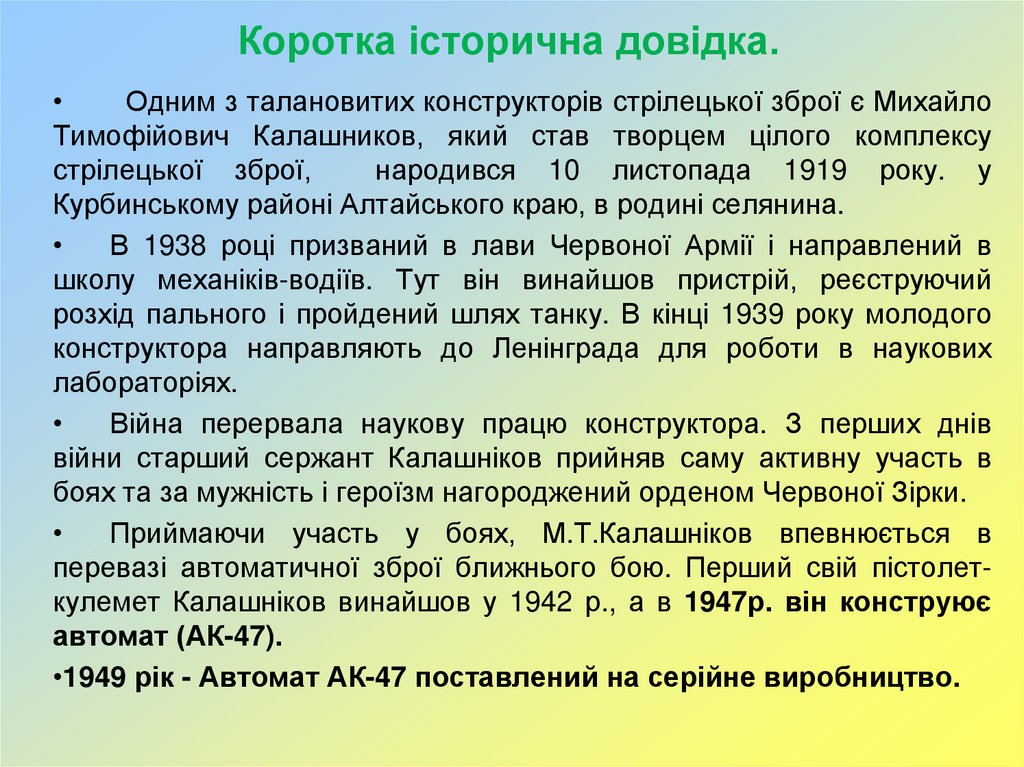

4. Коротка історична довідка.

Одним з талановитих конструкторів стрілецької зброї є Михайло
Тимофійович Калашников, який став творцем цілого комплексу
стрілецької зброї,
народився 10 листопада 1919 року. у
Курбинському районі Алтайського краю, в родині селянина.
В 1938 році призваний в лави Червоної Армії і направлений в
школу механіків-водіїв. Тут він винайшов пристрій, реєструючий
розхід пального і пройдений шлях танку. В кінці 1939 року молодого
конструктора направляють до Ленінграда для роботи в наукових
лабораторіях.
Війна перервала наукову працю конструктора. З перших днів
війни старший сержант Калашніков прийняв саму активну участь в
боях та за мужність і героїзм нагороджений орденом Червоної Зірки.
Приймаючи участь у боях, М.Т.Калашніков впевнюється в
перевазі автоматичної зброї ближнього бою. Перший свій пістолеткулемет Калашніков винайшов у 1942 р., а в 1947р. він конструює
автомат (АК-47).
•1949 рік - Автомат АК-47 поставлений на серійне виробництво.

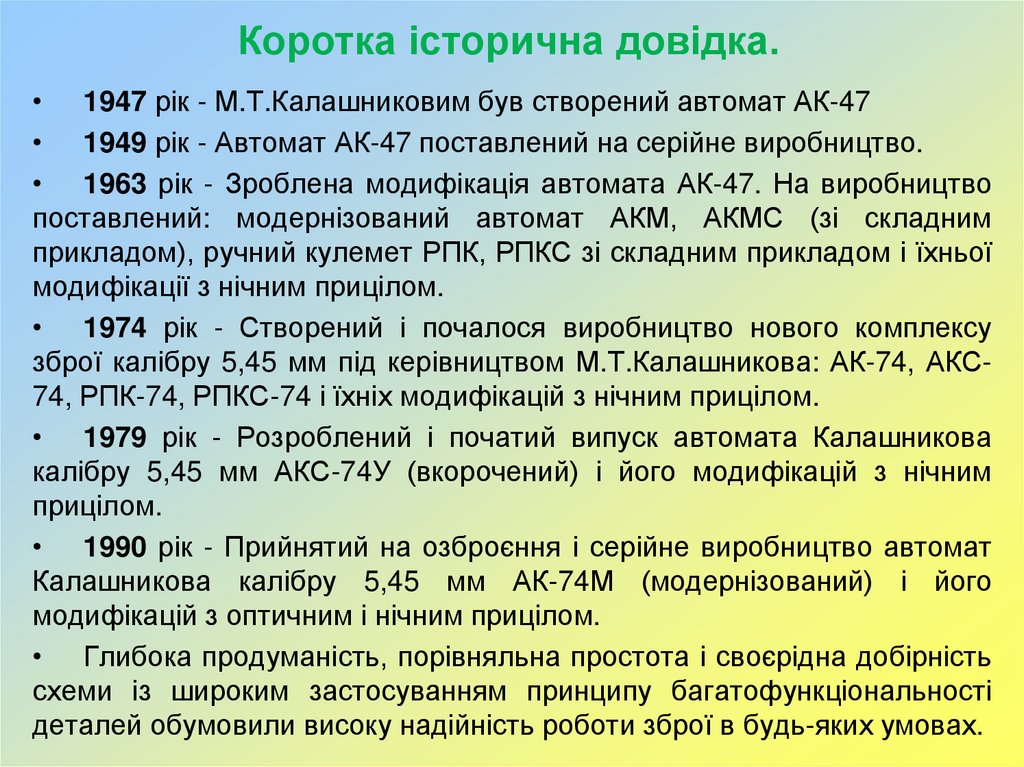

5. Коротка історична довідка.

• 1947 рік - М.Т.Калашниковим був створений автомат АК-47
• 1949 рік - Автомат АК-47 поставлений на серійне виробництво.
• 1963 рік - Зроблена модифікація автомата АК-47. На виробництво
поставлений: модернізований автомат АКМ, АКМС (зі складним
прикладом), ручний кулемет РПК, РПКС зі складним прикладом і їхньої
модифікації з нічним прицілом.
• 1974 рік - Створений і почалося виробництво нового комплексу
зброї калібру 5,45 мм під керівництвом М.Т.Калашникова: АК-74, АКС74, РПК-74, РПКС-74 і їхніх модифікацій з нічним прицілом.
• 1979 рік - Розроблений і початий випуск автомата Калашникова
калібру 5,45 мм АКС-74У (вкорочений) і його модифікацій з нічним
прицілом.
• 1990 рік - Прийнятий на озброєння і серійне виробництво автомат
Калашникова калібру 5,45 мм АК-74М (модернізований) і його
модифікацій з оптичним і нічним прицілом.
• Глибока продуманість, порівняльна простота і своєрідна добірність
схеми із широким застосуванням принципу багатофункціональності
деталей обумовили високу надійність роботи зброї в будь-яких умовах.

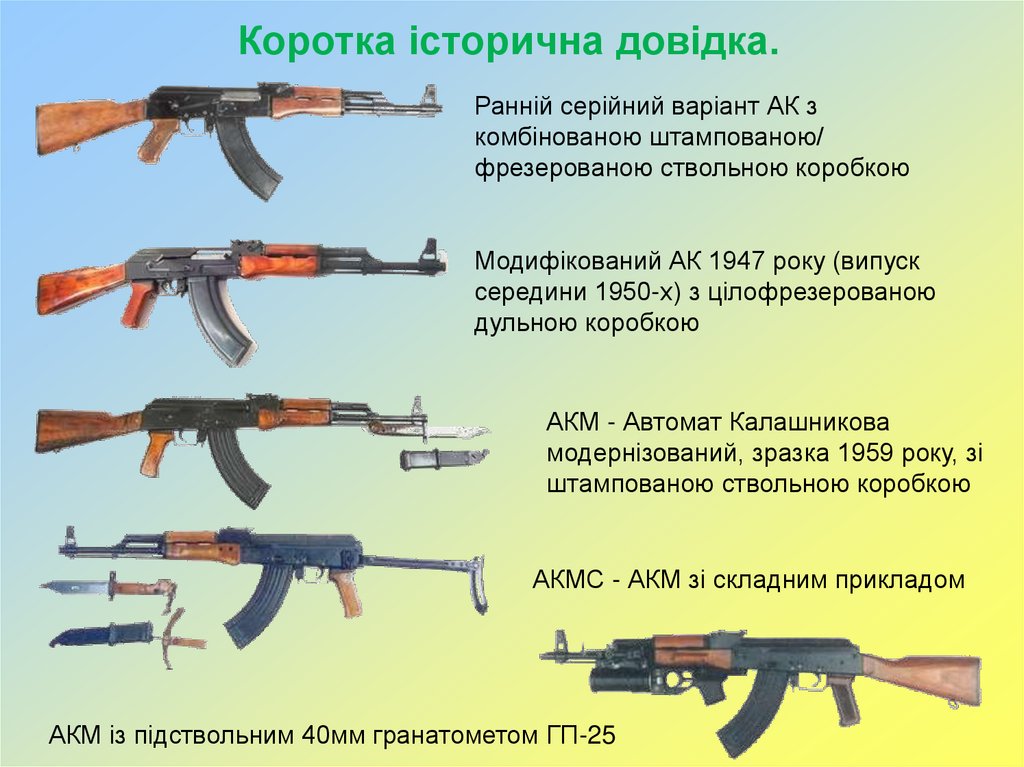

6. Коротка історична довідка.

Ранній серійний варіант АК з
комбінованою штампованою/
фрезерованою ствольною коробкою
Модифікований АК 1947 року (випуск
середини 1950-х) з цілофрезерованою
дульною коробкою
АКМ - Автомат Калашникова
модернізований, зразка 1959 року, зі
штампованою ствольною коробкою
АКМС - АКМ зі складним прикладом
АКМ із підствольним 40мм гранатометом ГП-25

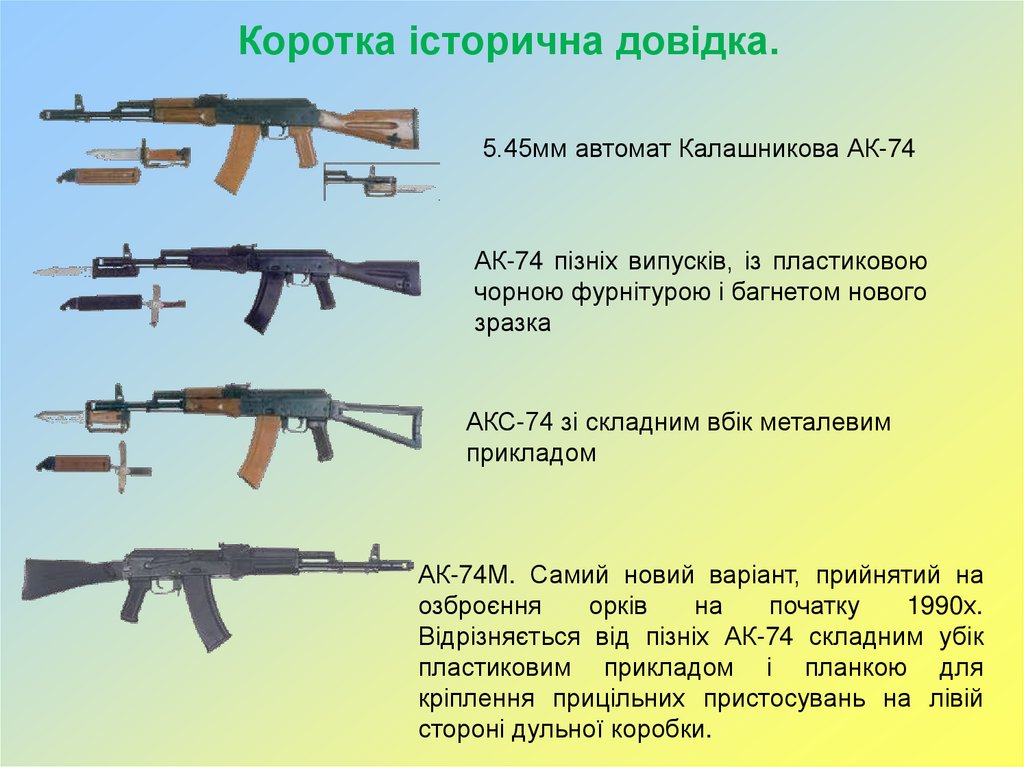

7. Коротка історична довідка.

5.45мм автомат Калашникова АК-74
АК-74 пізніх випусків, із пластиковою
чорною фурнітурою і багнетом нового
зразка
АКС-74 зі складним вбік металевим
прикладом
АК-74М. Самий новий варіант, прийнятий на
озброєння
орків
на
початку
1990х.
Відрізняється від пізніх АК-74 складним убік
пластиковим прикладом і планкою для
кріплення прицільних пристосувань на лівій
стороні дульної коробки.

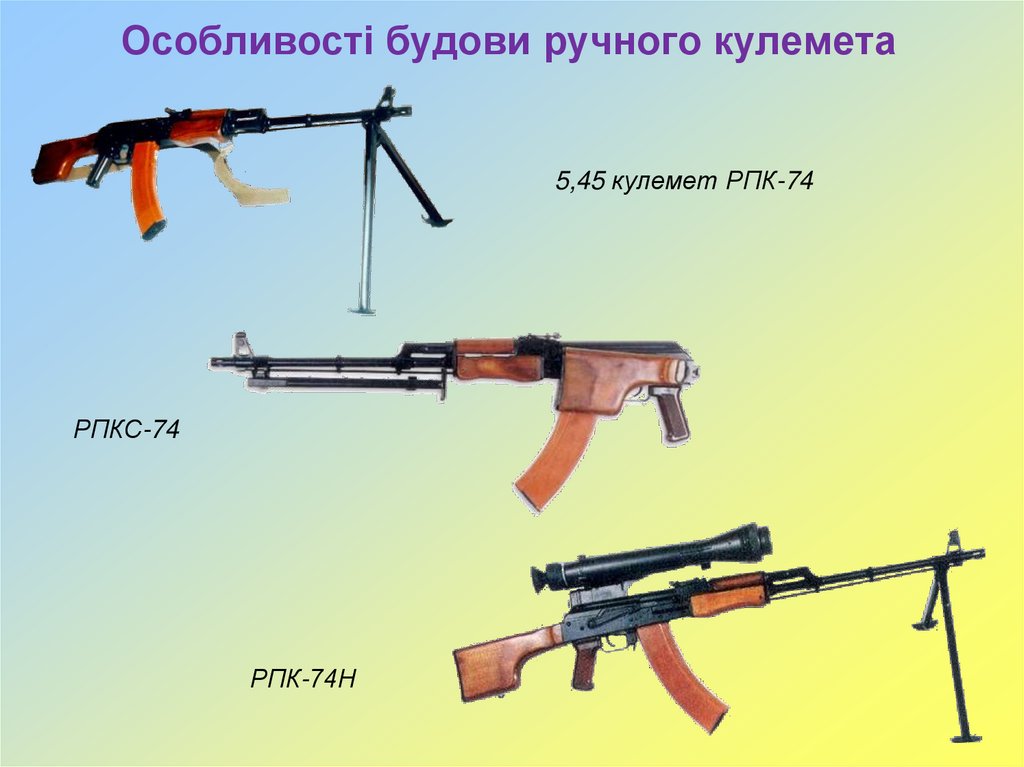

8. Особливості будови ручного кулемета

5,45 кулемет РПК-74
РПКС-74
РПК-74Н

9. 5.45 мм автомат АК-74 та кулемет Калашникова РПК-74.

Автомат (кулемет) Калашникова АКМ є автоматичною
зброєю з газовим двигуном автоматики, магазинною
подачею патронів і повітряним охолодженням ствола.

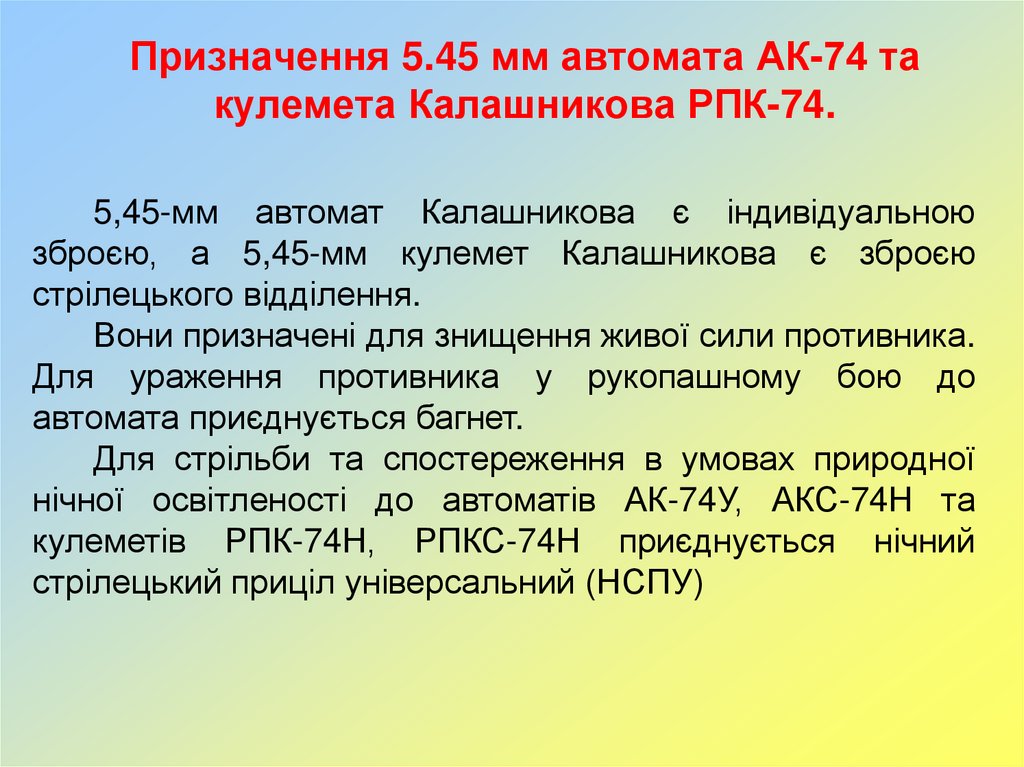

10. Призначення 5.45 мм автомата АК-74 та кулемета Калашникова РПК-74.

5,45-мм автомат Калашникова є індивідуальною
зброєю, а 5,45-мм кулемет Калашникова є зброєю
стрілецького відділення.
Вони призначені для знищення живої сили противника.
Для ураження противника у рукопашному бою до
автомата приєднується багнет.
Для стрільби та спостереження в умовах природної
нічної освітленості до автоматів АК-74У, АКС-74Н та
кулеметів РПК-74Н, РПКС-74Н приєднується нічний
стрілецький приціл універсальний (НСПУ)

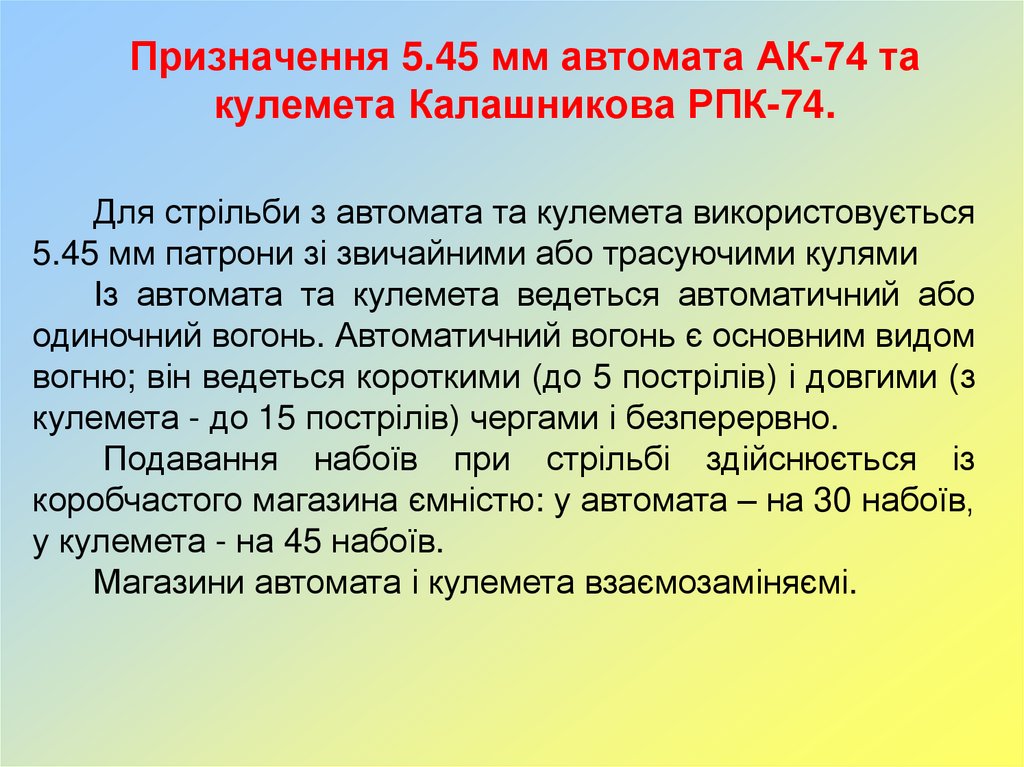

11. Призначення 5.45 мм автомата АК-74 та кулемета Калашникова РПК-74.

Для стрільби з автомата та кулемета використовується
5.45 мм патрони зі звичайними або трасуючими кулями
Із автомата та кулемета ведеться автоматичний або
одиночний вогонь. Автоматичний вогонь є основним видом
вогню; він ведеться короткими (до 5 пострілів) і довгими (з
кулемета - до 15 пострілів) чергами і безперервно.
Подавання набоїв при стрільбі здійснюється із
коробчастого магазина ємністю: у автомата – на 30 набоїв,
у кулемета - на 45 набоїв.
Магазини автомата і кулемета взаємозаміняємі.

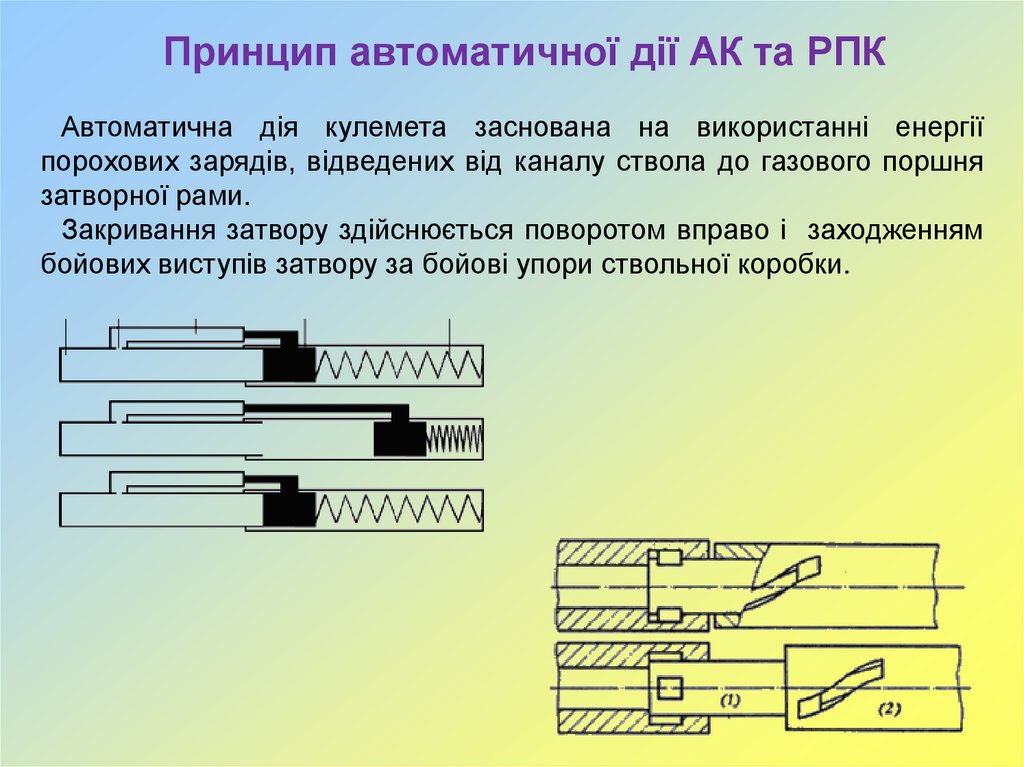

12. Принцип автоматичної дії АК та РПК

Автоматична дія кулемета заснована на використанні енергії
порохових зарядів, відведених від каналу ствола до газового поршня
затворної рами.
Закривання затвору здійснюється поворотом вправо і заходженням
бойових виступів затвору за бойові упори ствольної коробки.

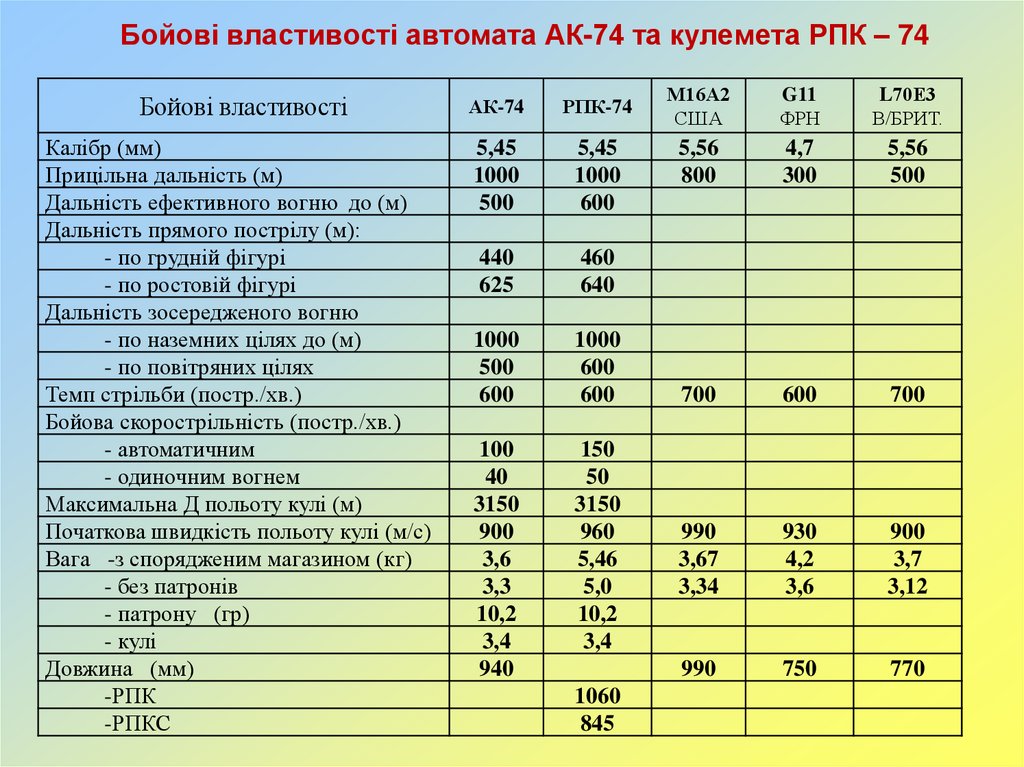

13. Бойові властивості автомата АК-74 та кулемета РПК – 74

Бойові властивості
АК-74
РПК-74
Калібр (мм)
Прицільна дальність (м)
Дальність ефективного вогню до (м)
Дальність прямого пострілу (м):
- по грудній фігурі
- по ростовій фігурі
Дальність зосередженого вогню
- по наземних цілях до (м)
- по повітряних цілях
Темп стрільби (постр./хв.)
Бойова скорострільність (постр./хв.)
- автоматичним
- одиночним вогнем
Максимальна Д польоту кулі (м)
Початкова швидкість польоту кулі (м/с)
Вага -з спорядженим магазином (кг)
- без патронів
- патрону (гр)
- кулі
Довжина (мм)
-РПК
-РПКС
5,45
1000
500
5,45
1000
600
440
625
460
640
1000
500
600
1000
600
600
100
40
3150
900
3,6
3,3
10,2
3,4
940
150
50
3150
960
5,46
5,0
10,2
3,4
1060
845
М16А2
США
G11
ФРН
L70Е3
В/БРИТ.
5,56
800
4,7
300
5,56
500
700
600
700
990
3,67
3,34
930
4,2
3,6
900
3,7
3,12
990
750
770

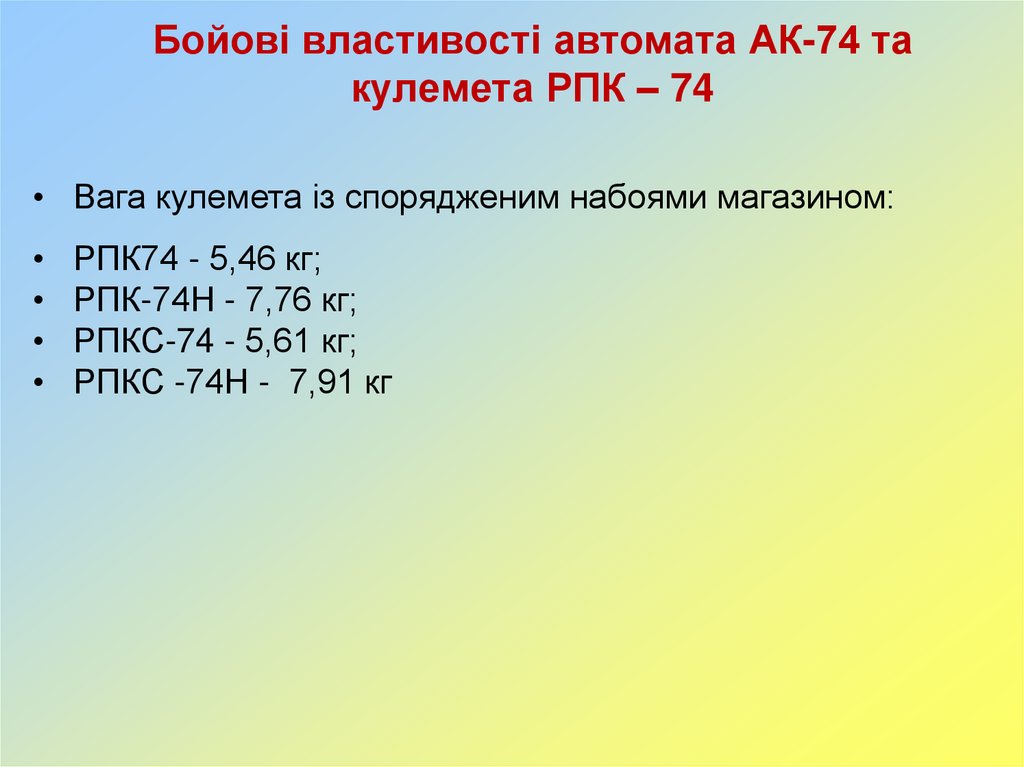

14. Бойові властивості автомата АК-74 та кулемета РПК – 74

• Вага кулемета із спорядженим набоями магазином:
РПК74 - 5,46 кг;
РПК-74Н - 7,76 кг;
РПКС-74 - 5,61 кг;
РПКС -74Н - 7,91 кг

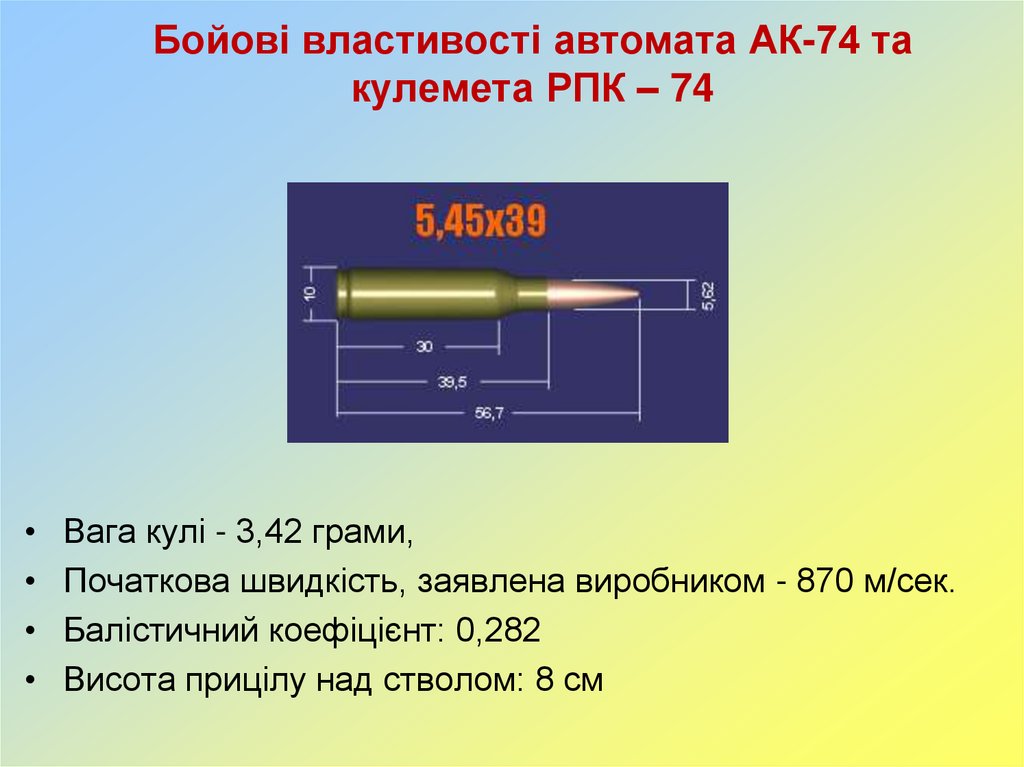

15. Бойові властивості автомата АК-74 та кулемета РПК – 74

Вага кулі - 3,42 грами,
Початкова швидкість, заявлена виробником - 870 м/сек.
Балістичний коефіцієнт: 0,282
Висота прицілу над стволом: 8 см

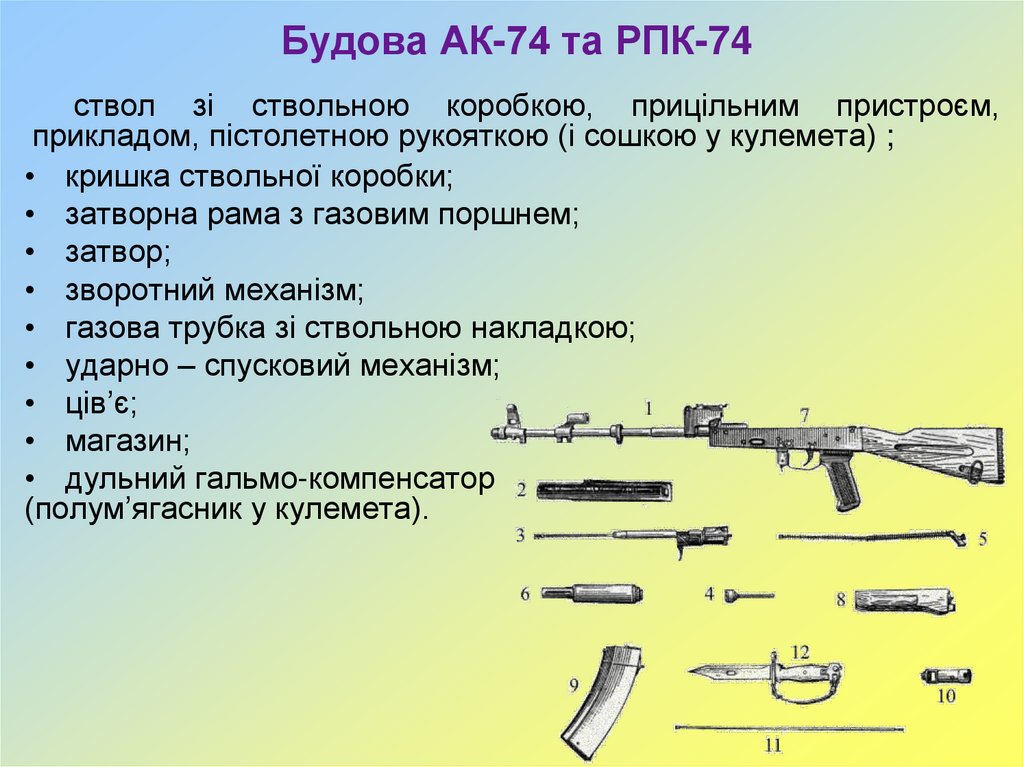

16. Будова АК-74 та РПК-74

ствол зі ствольною коробкою, прицільним пристроєм,
прикладом, пістолетною рукояткою (і сошкою у кулемета) ;
• кришка ствольної коробки;
• затворна рама з газовим поршнем;
• затвор;
• зворотний механізм;
• газова трубка зі ствольною накладкою;
• ударно – спусковий механізм;
• ців’є;
• магазин;
• дульний гальмо-компенсатор
(полум’ягасник у кулемета).

17.

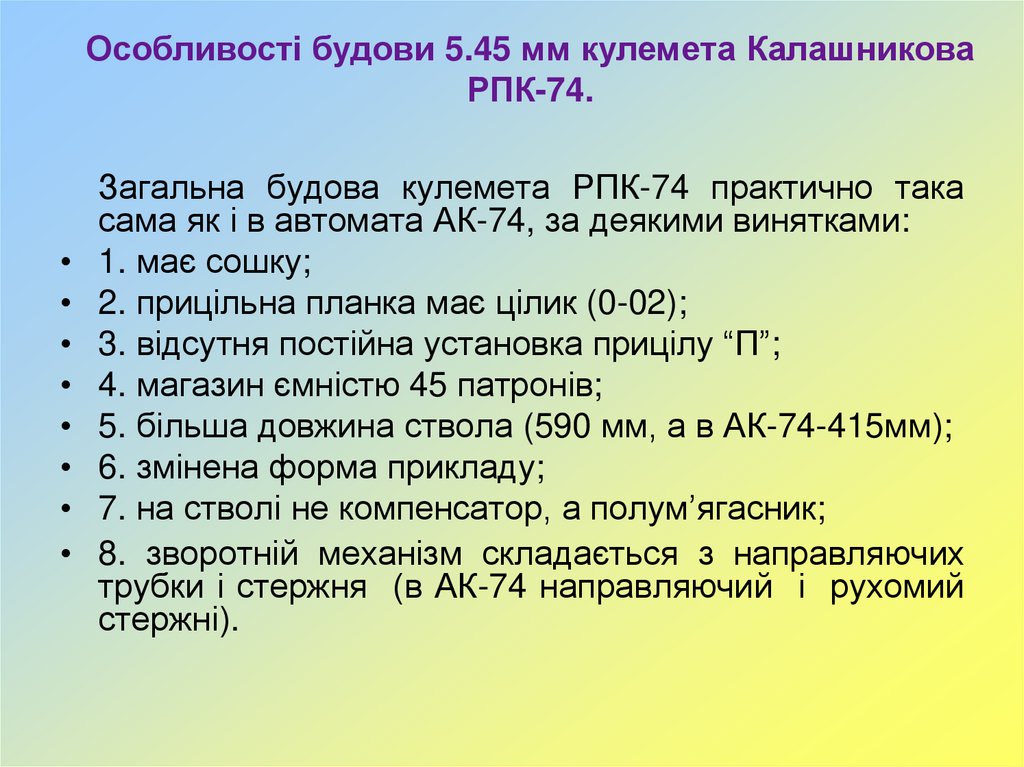

Особливості будови 5.45 мм кулемета Калашникова
РПК-74.
Загальна будова кулемета РПК-74 практично така
сама як і в автомата АК-74, за деякими винятками:
1. має сошку;
2. прицільна планка має цілик (0-02);
3. відсутня постійна установка прицілу “П”;
4. магазин ємністю 45 патронів;
5. більша довжина ствола (590 мм, а в АК-74-415мм);
6. змінена форма прикладу;
7. на стволі не компенсатор, а полум’ягасник;
8. зворотній механізм складається з направляючих
трубки і стержня (в АК-74 направляючий і рухомий
стержні).

18.

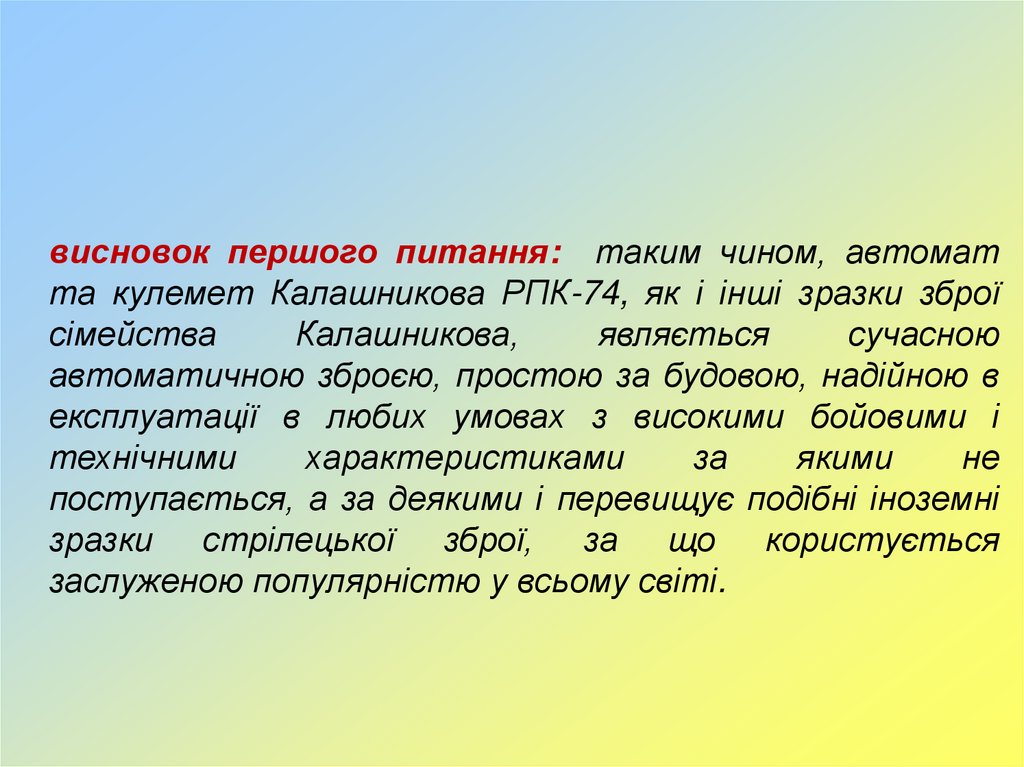

висновок першого питання: таким чином, автомат
та кулемет Калашникова РПК-74, як і інші зразки зброї
сімейства
Калашникова,
являється
сучасною
автоматичною зброєю, простою за будовою, надійною в
експлуатації в любих умовах з високими бойовими і
технічними
характеристиками
за
якими
не
поступається, а за деякими і перевищує подібні іноземні
зразки стрілецької зброї, за що користується
заслуженою популярністю у всьому світі.

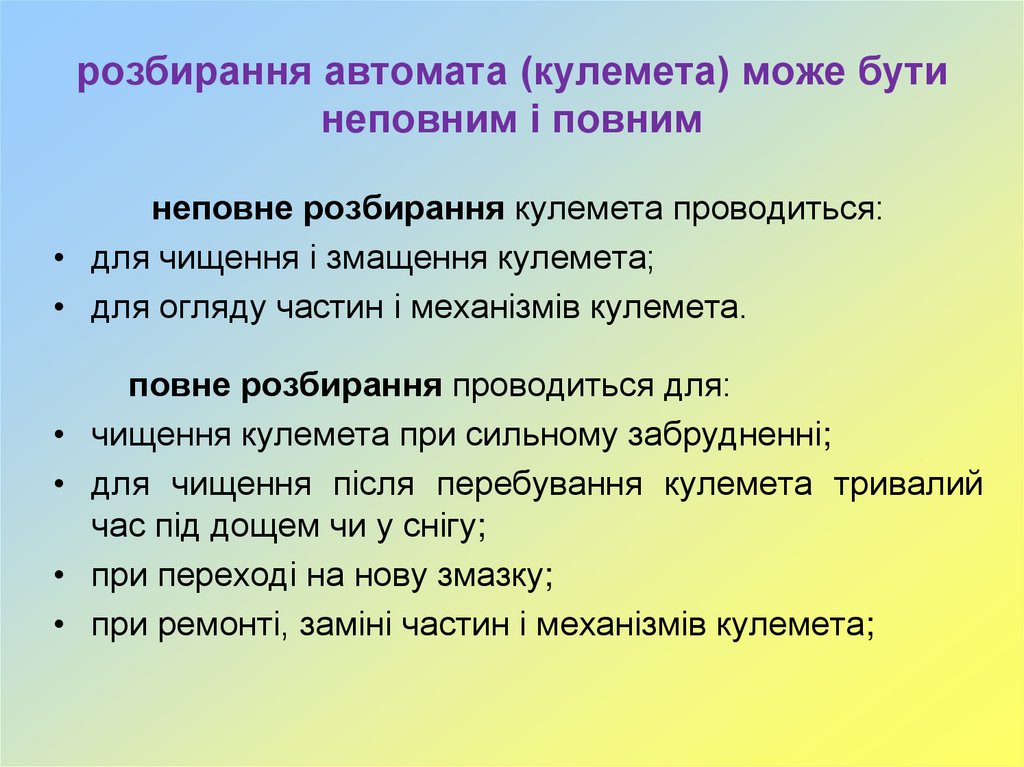

19. розбирання автомата (кулемета) може бути неповним і повним

неповне розбирання кулемета проводиться:
• для чищення і змащення кулемета;
• для огляду частин і механізмів кулемета.
повне розбирання проводиться для:
чищення кулемета при сильному забрудненні;
для чищення після перебування кулемета тривалий
час під дощем чи у снігу;
при переході на нову змазку;
при ремонті, заміні частин і механізмів кулемета;

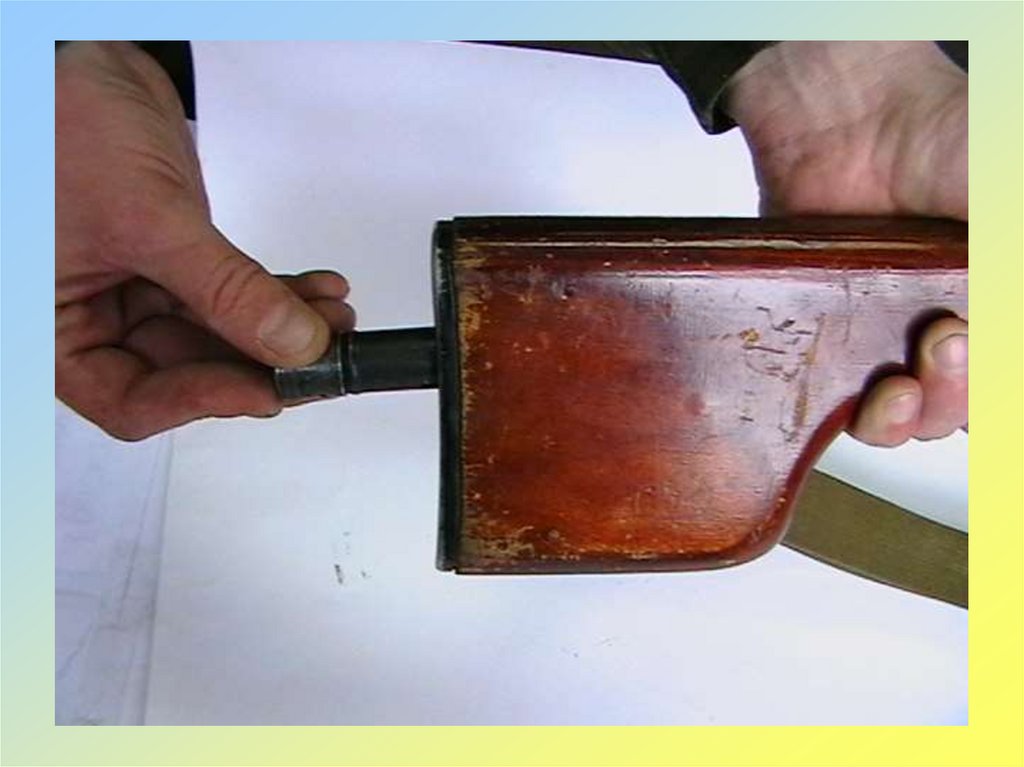

20. Порядок неповного розбирання :

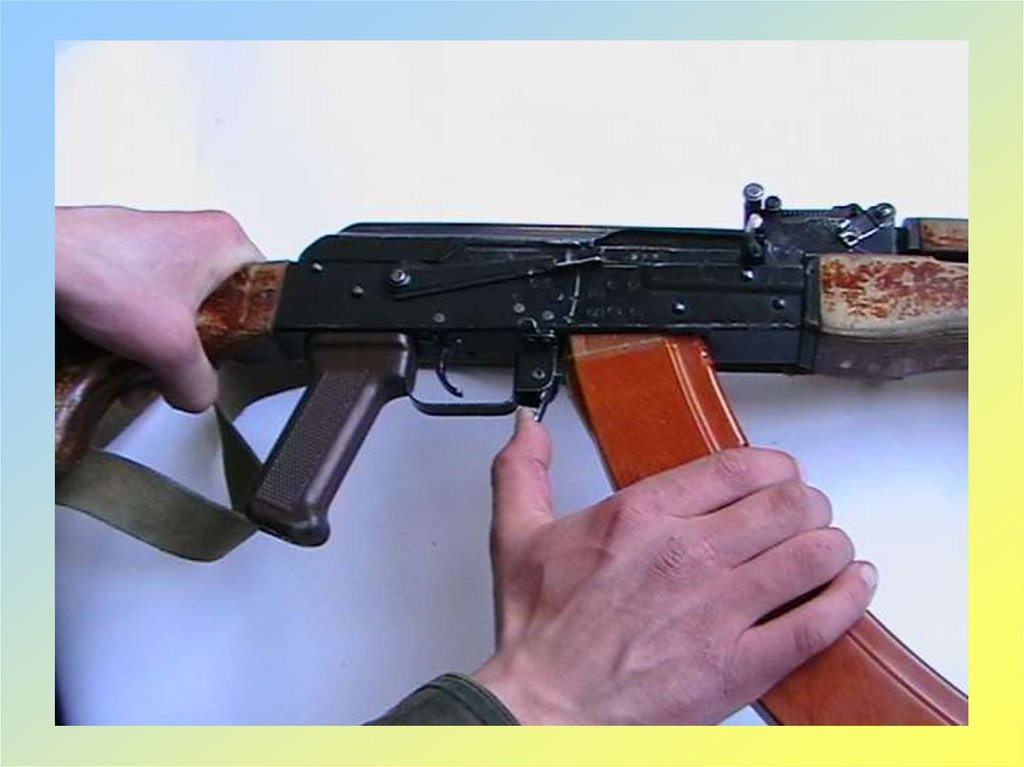

• від’єднати магазин;
• вийняти пенал належності із гнізда прикладу,
відкрити пенал та вийняти із нього приладдя;
• від’єднати шомпол;
• від’єднати
дульний
гальмо-компенсатор
(полум’ягасник);
• від’єднати кришку ствольної коробки;

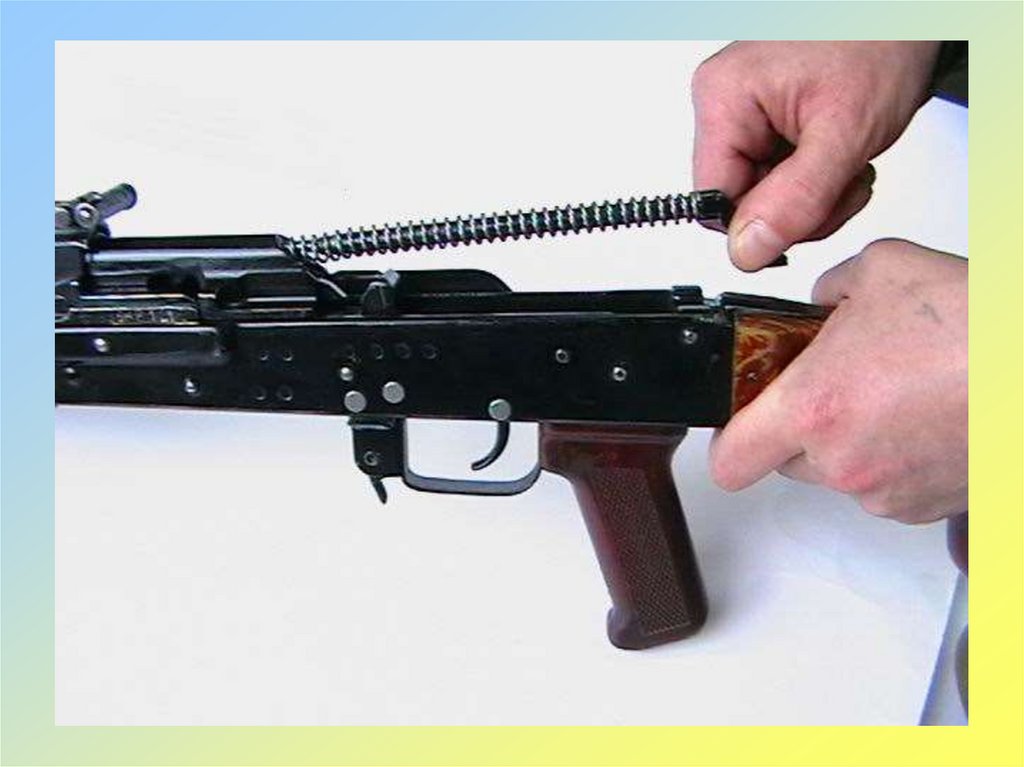

• від’єднати зворотний механізм;
• від’єднати затворну раму із затвором;
• від’єднати затвор від затворної рами;

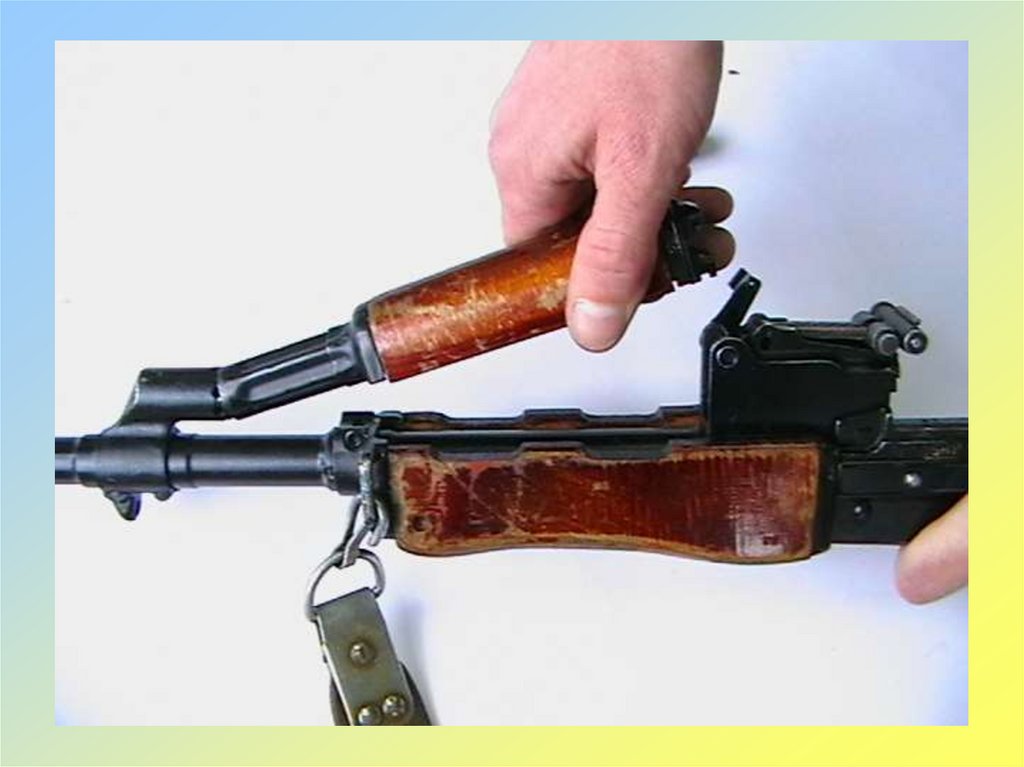

• від’єднати газову трубку із ствольною
накладкою.

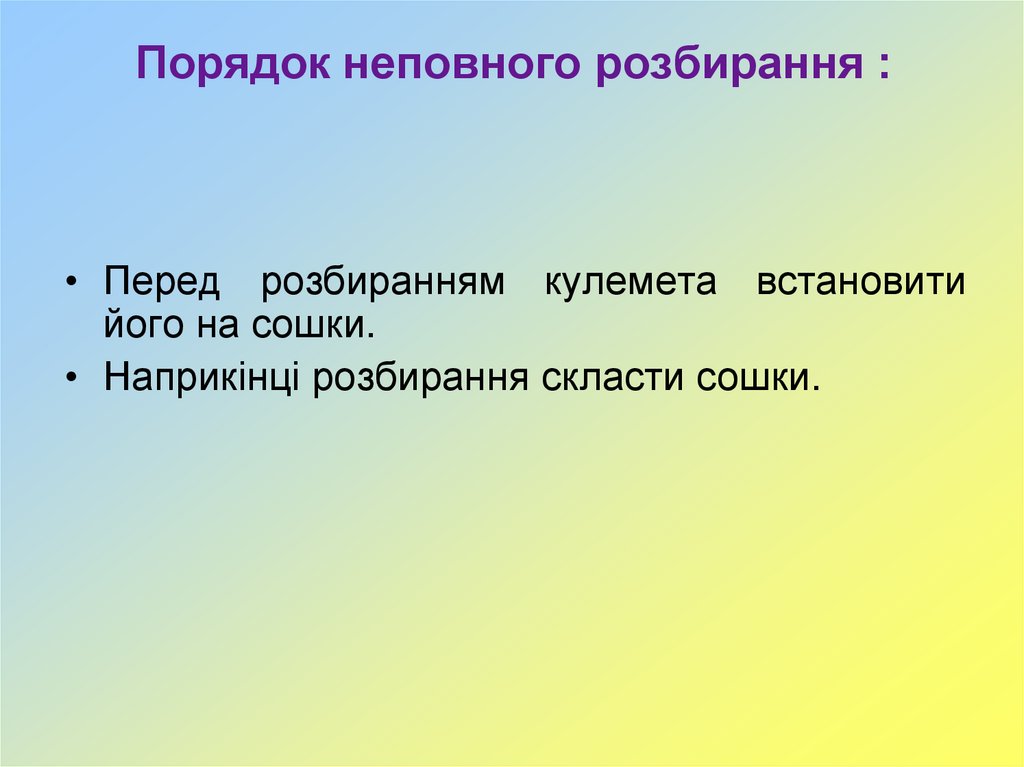

21. Порядок неповного розбирання :

• Перед розбиранням кулемета встановити
його на сошки.
• Наприкінці розбирання скласти сошки.

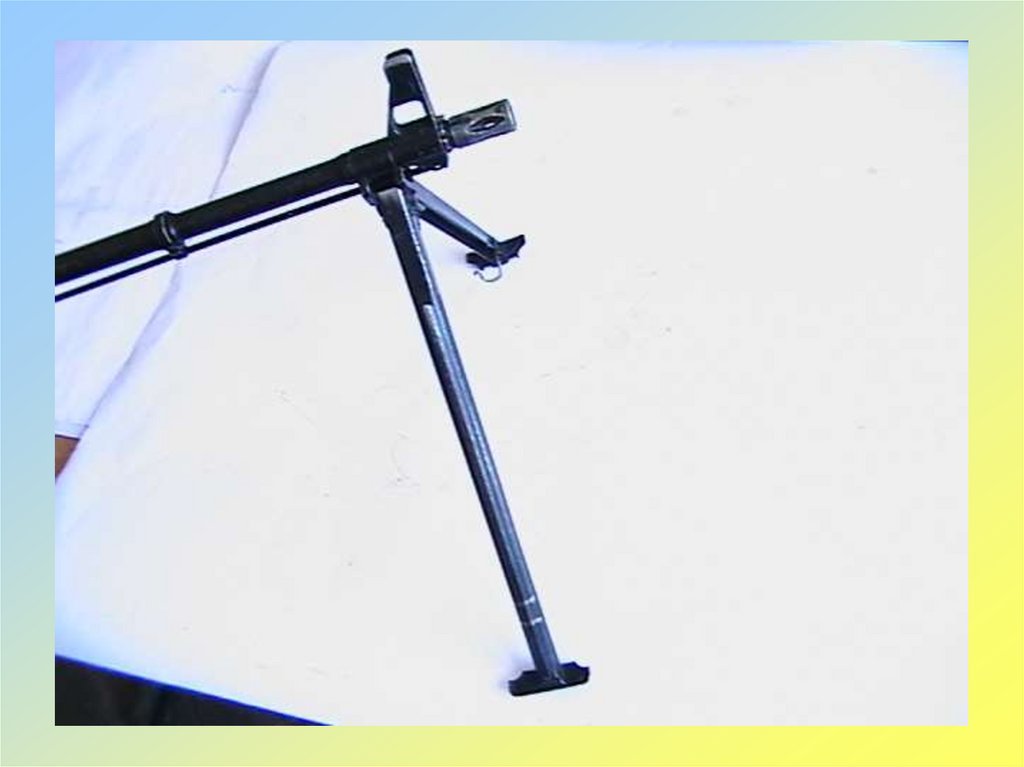

22.

23.

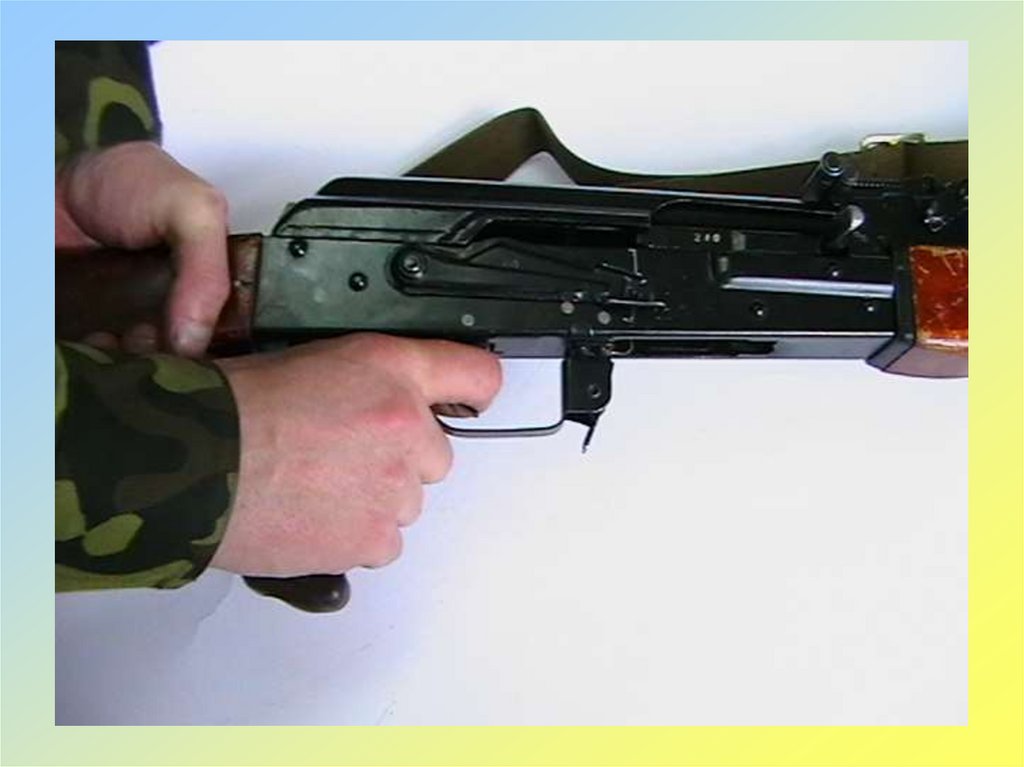

24.

25.

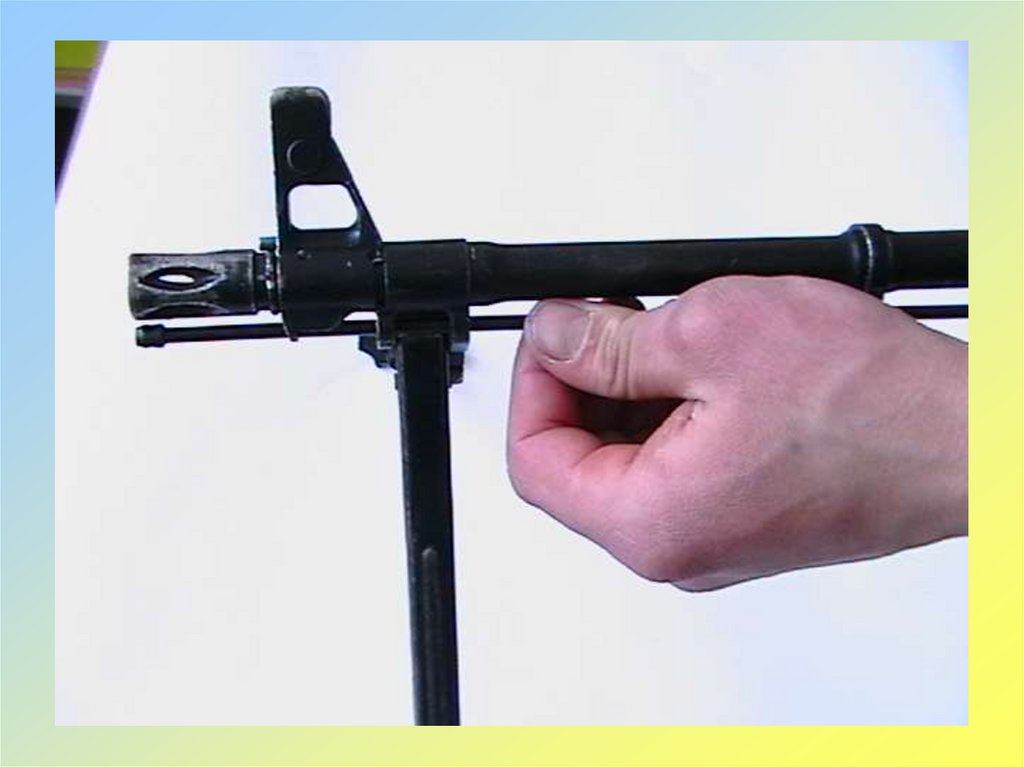

26.

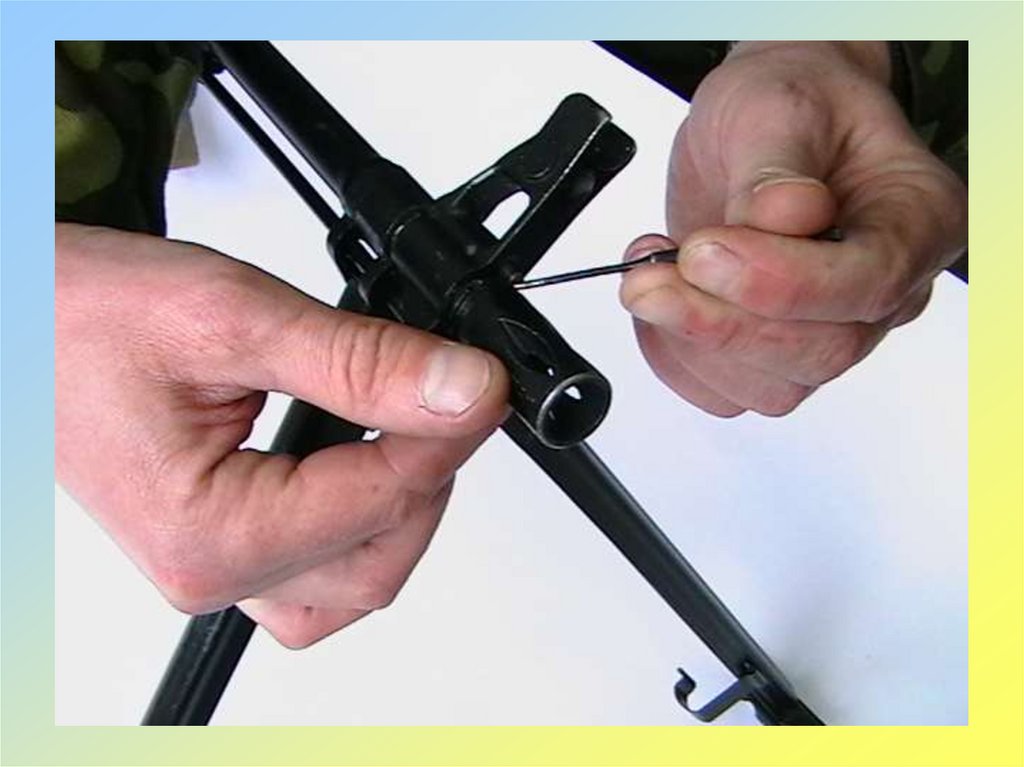

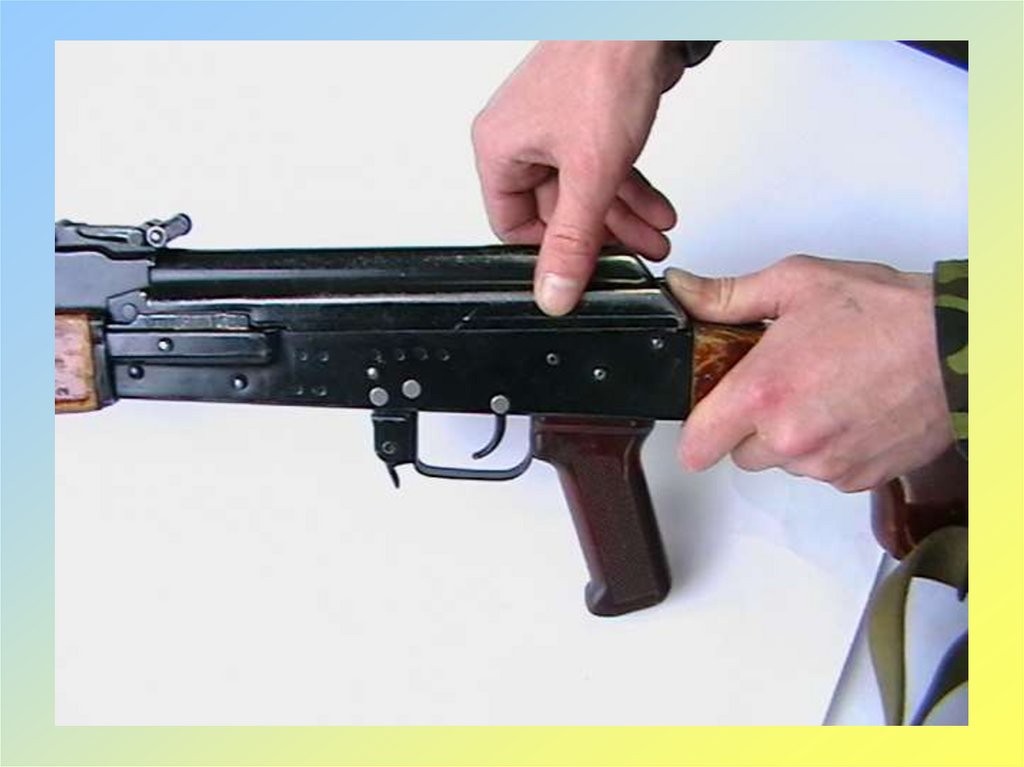

27.

28.

29.

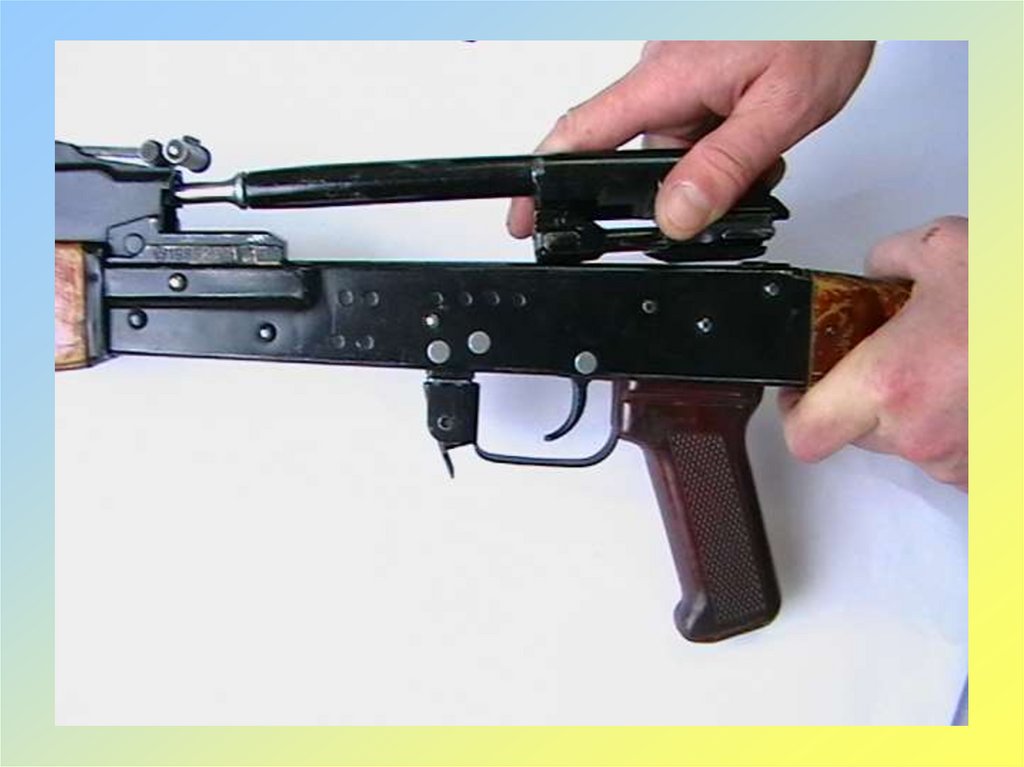

30.

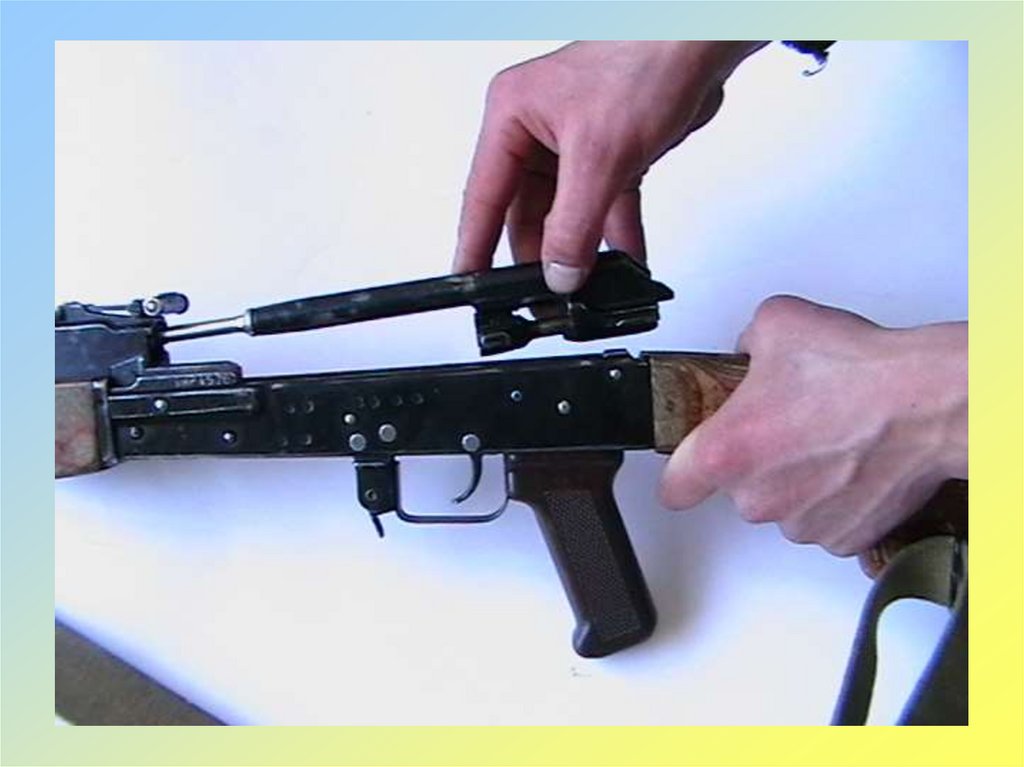

31.

32.

33.

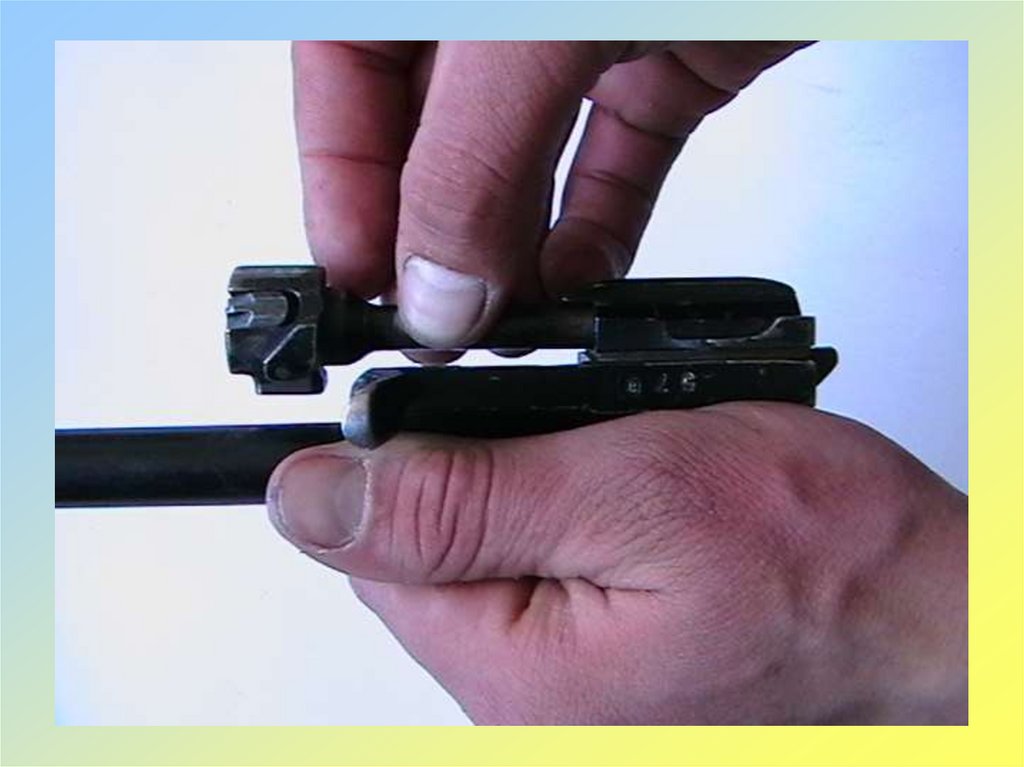

34.

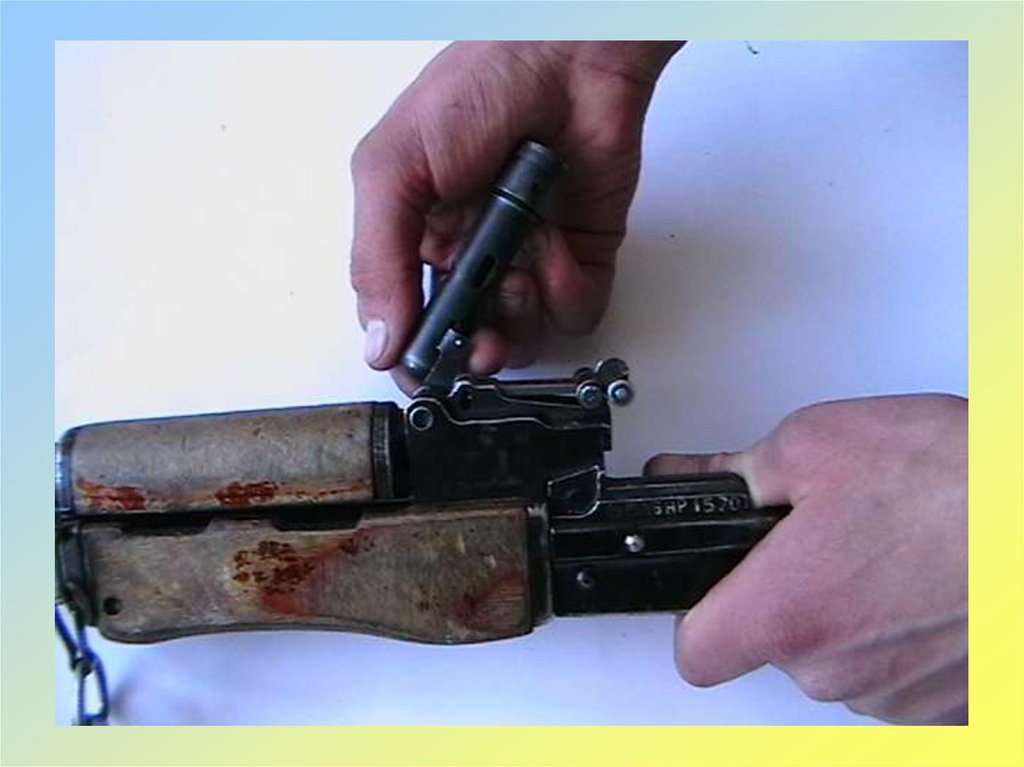

35.

36.

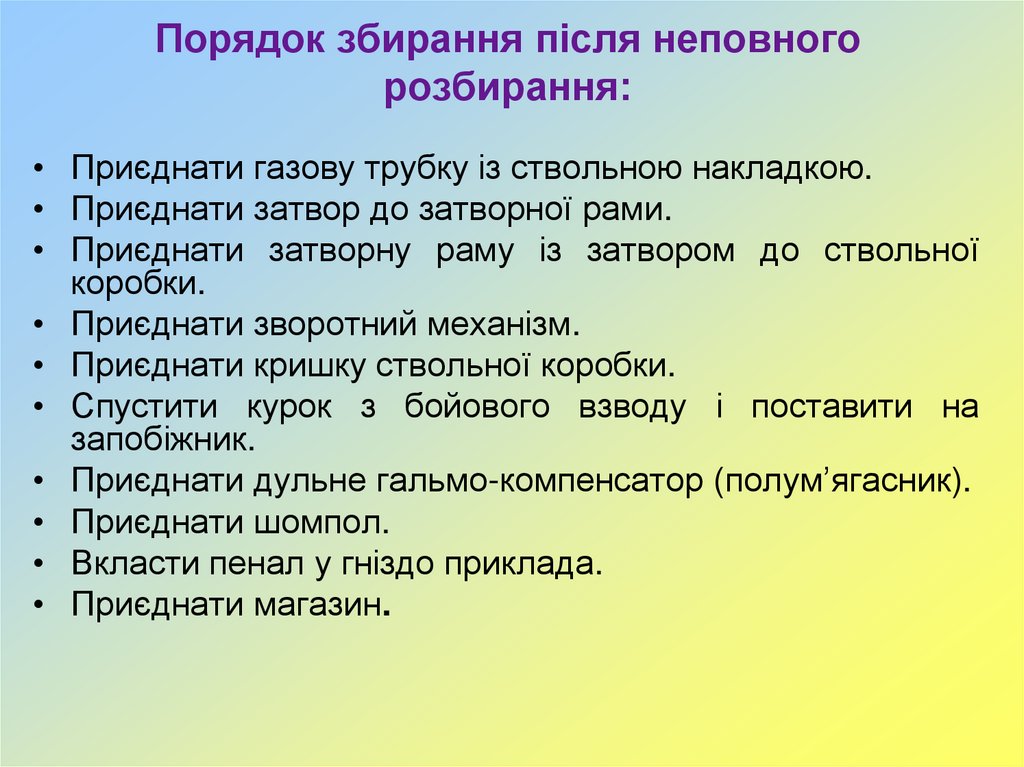

37. Порядок збирання після неповного розбирання:

• Приєднати газову трубку із ствольною накладкою.
• Приєднати затвор до затворної рами.
• Приєднати затворну раму із затвором до ствольної
коробки.
• Приєднати зворотний механізм.
• Приєднати кришку ствольної коробки.
• Спустити курок з бойового взводу і поставити на
запобіжник.
• Приєднати дульне гальмо-компенсатор (полум’ягасник).
• Приєднати шомпол.
• Вкласти пенал у гніздо приклада.
• Приєднати магазин.

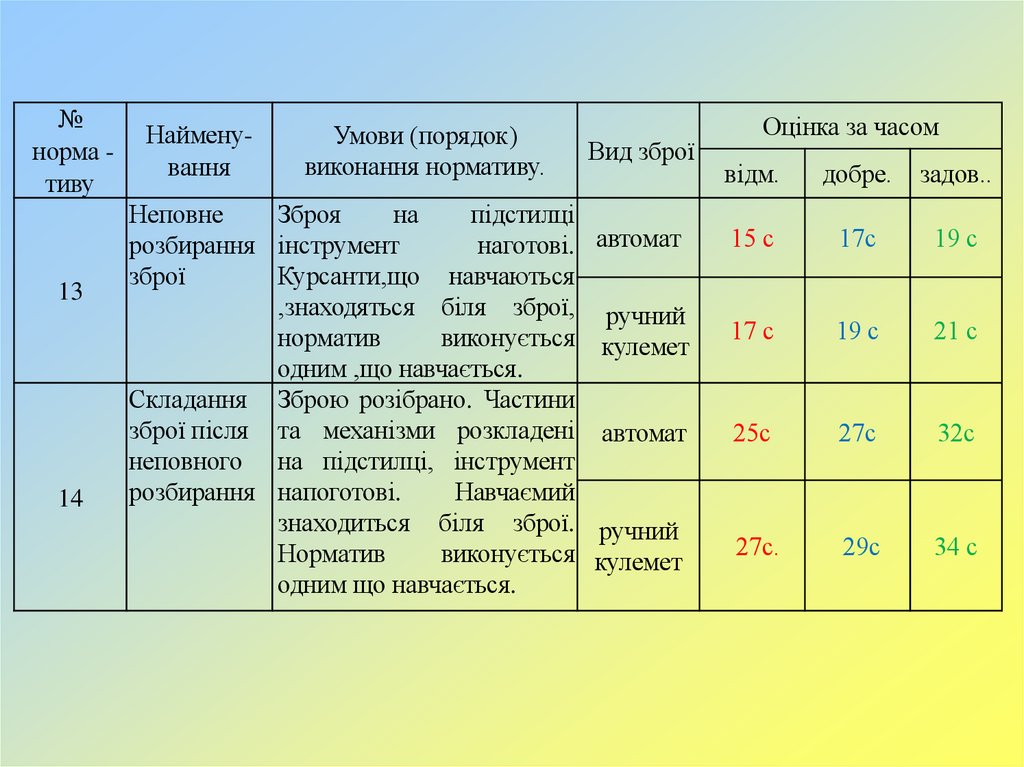

38.

№
норма тиву
13
14
Найменування
Умови (порядок)
виконання нормативу.
Вид зброї
Неповне
Зброя
на
підстилці
розбирання інструмент
наготові. автомат
зброї
Курсанти,що навчаються
,знаходяться біля зброї, ручний
норматив
виконується кулемет
одним ,що навчається.
Складання Зброю розібрано. Частини
зброї після та механізми розкладені автомат
неповного на підстилці, інструмент
розбирання напоготові.
Навчаємий
знаходиться біля зброї. ручний
Норматив
виконується кулемет
одним що навчається.
Оцінка за часом
відм.
добре.
задов..
15 с
17с
19 с
17 с
19 с
21 с
25с
27с
32с
27с.
29с
34 с

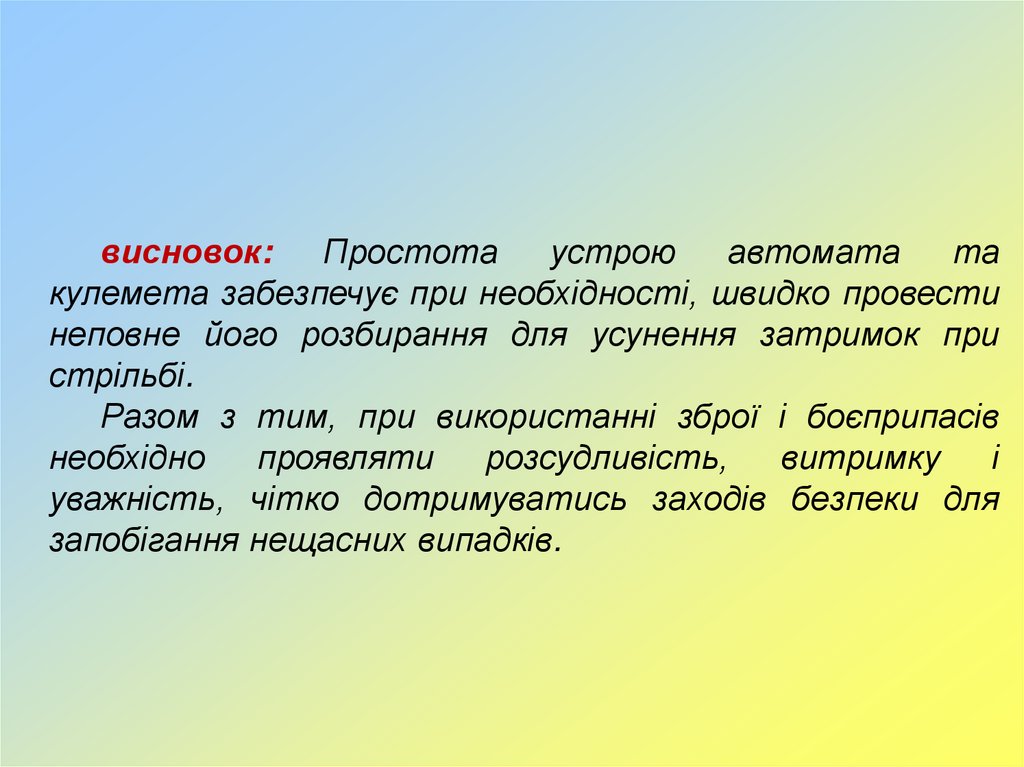

39.

висновок:
Простота устрою
автомата
та
кулемета забезпечує при необхідності, швидко провести
неповне його розбирання для усунення затримок при
стрільбі.
Разом з тим, при використанні зброї і боєприпасів
необхідно
проявляти
розсудливість,
витримку
і
уважність, чітко дотримуватись заходів безпеки для
запобігання нещасних випадків.

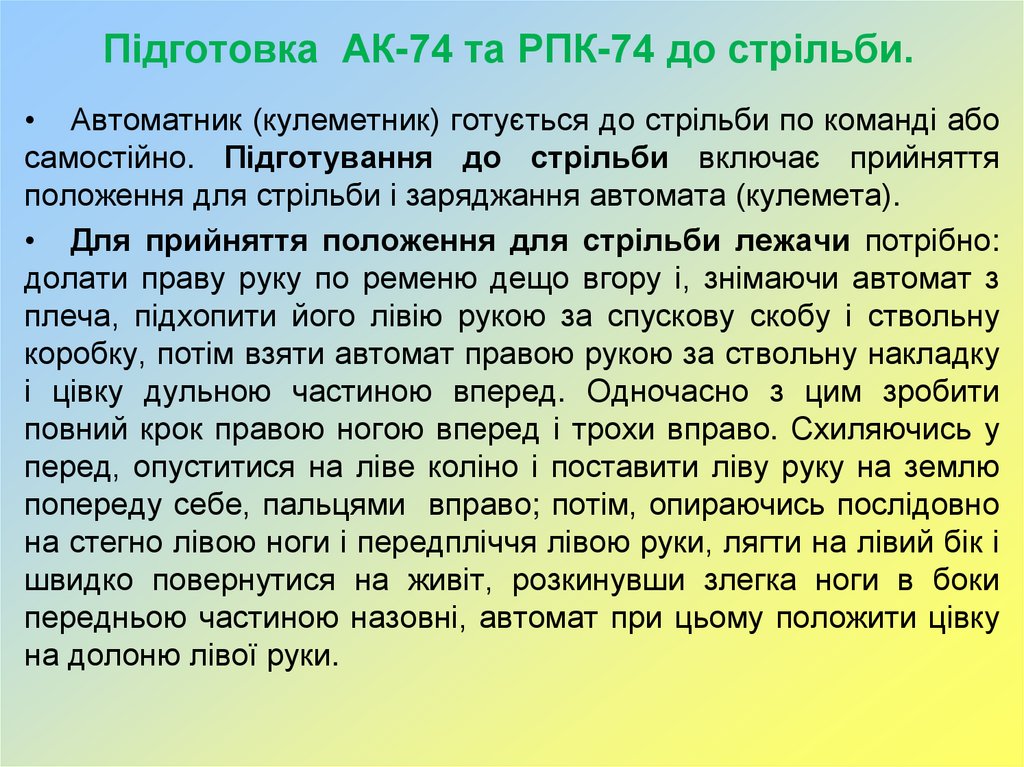

40. Підготовка АК-74 та РПК-74 до стрільби.

• Автоматник (кулеметник) готується до стрільби по команді або
самостійно. Підготування до стрільби включає прийняття
положення для стрільби і заряджання автомата (кулемета).
• Для прийняття положення для стрільби лежачи потрібно:
долати праву руку по ременю дещо вгору і, знімаючи автомат з
плеча, підхопити його лівію рукою за спускову скобу і ствольну
коробку, потім взяти автомат правою рукою за ствольну накладку
і цівку дульною частиною вперед. Одночасно з цим зробити
повний крок правою ногою вперед і трохи вправо. Схиляючись у
перед, опуститися на ліве коліно і поставити ліву руку на землю
попереду себе, пальцями вправо; потім, опираючись послідовно
на стегно лівою ноги і передпліччя лівою руки, лягти на лівий бік і
швидко повернутися на живіт, розкинувши злегка ноги в боки
передньою частиною назовні, автомат при цьому положити цівку
на долоню лівої руки.

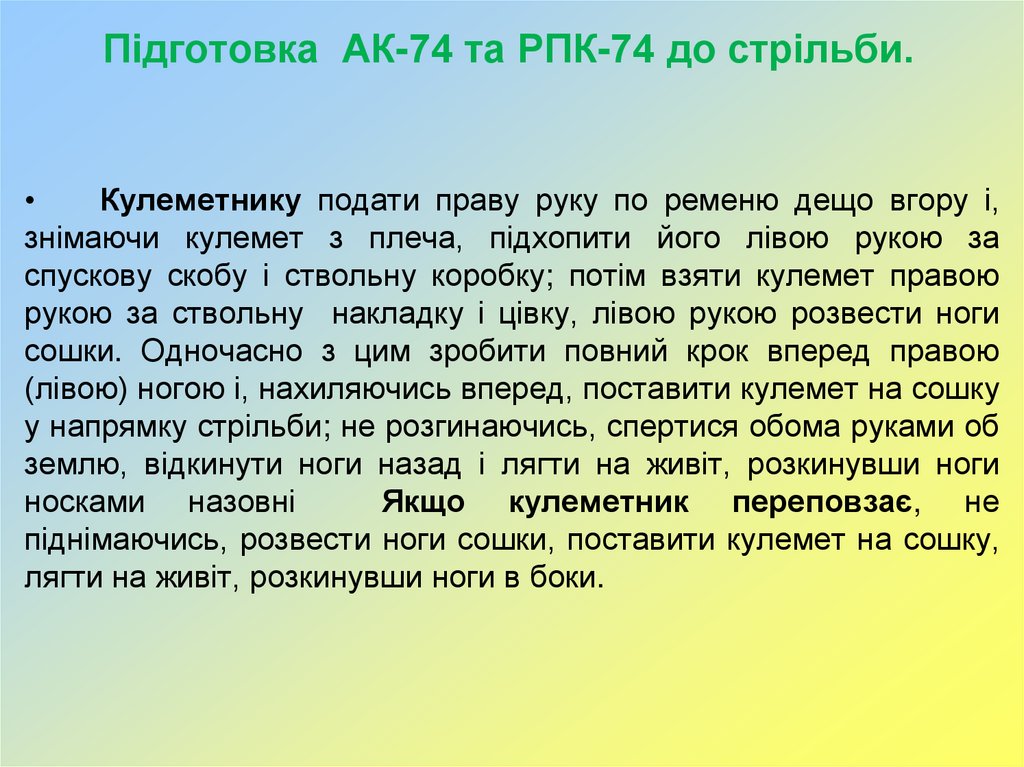

41. Підготовка АК-74 та РПК-74 до стрільби.

Кулеметнику подати праву руку по ременю дещо вгору і,
знімаючи кулемет з плеча, підхопити його лівою рукою за
спускову скобу і ствольну коробку; потім взяти кулемет правою
рукою за ствольну накладку і цівку, лівою рукою розвести ноги
сошки. Одночасно з цим зробити повний крок вперед правою
(лівою) ногою і, нахиляючись вперед, поставити кулемет на сошку
у напрямку стрільби; не розгинаючись, спертися обома руками об
землю, відкинути ноги назад і лягти на живіт, розкинувши ноги
носками назовні
Якщо кулеметник переповзає, не
піднімаючись, розвести ноги сошки, поставити кулемет на сошку,
лягти на живіт, розкинувши ноги в боки.

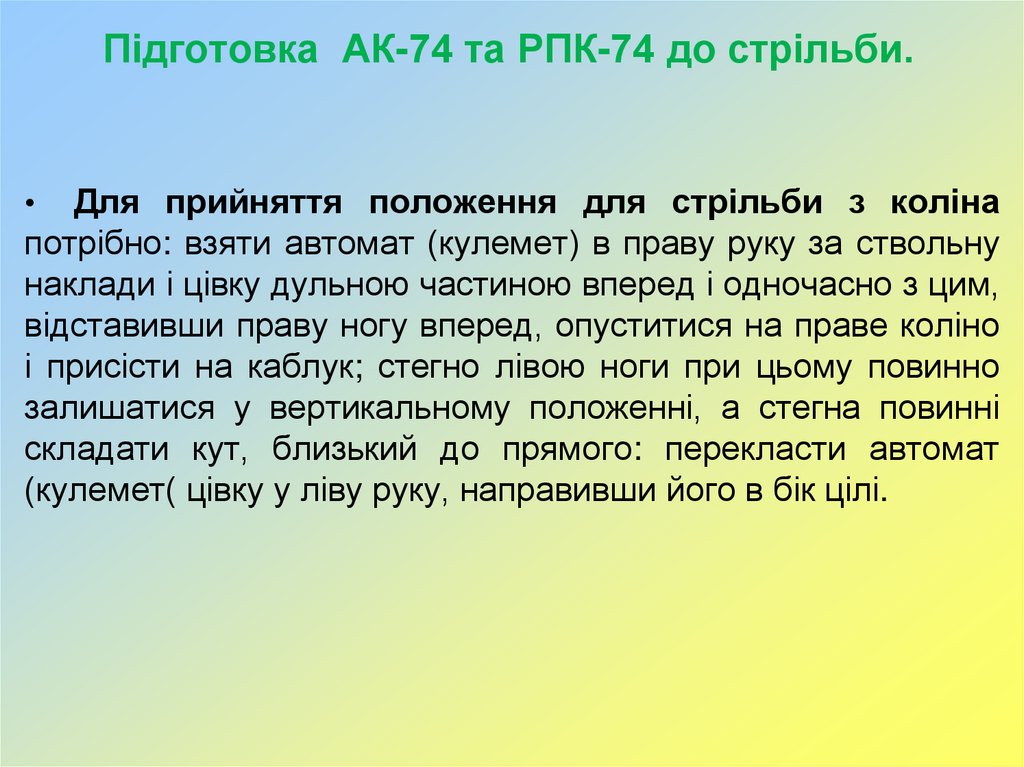

42. Підготовка АК-74 та РПК-74 до стрільби.

Для прийняття положення для стрільби з коліна
потрібно: взяти автомат (кулемет) в праву руку за ствольну
наклади і цівку дульною частиною вперед і одночасно з цим,
відставивши праву ногу вперед, опуститися на праве коліно
і присісти на каблук; стегно лівою ноги при цьому повинно
залишатися у вертикальному положенні, а стегна повинні
складати кут, близький до прямого: перекласти автомат
(кулемет( цівку у ліву руку, направивши його в бік цілі.

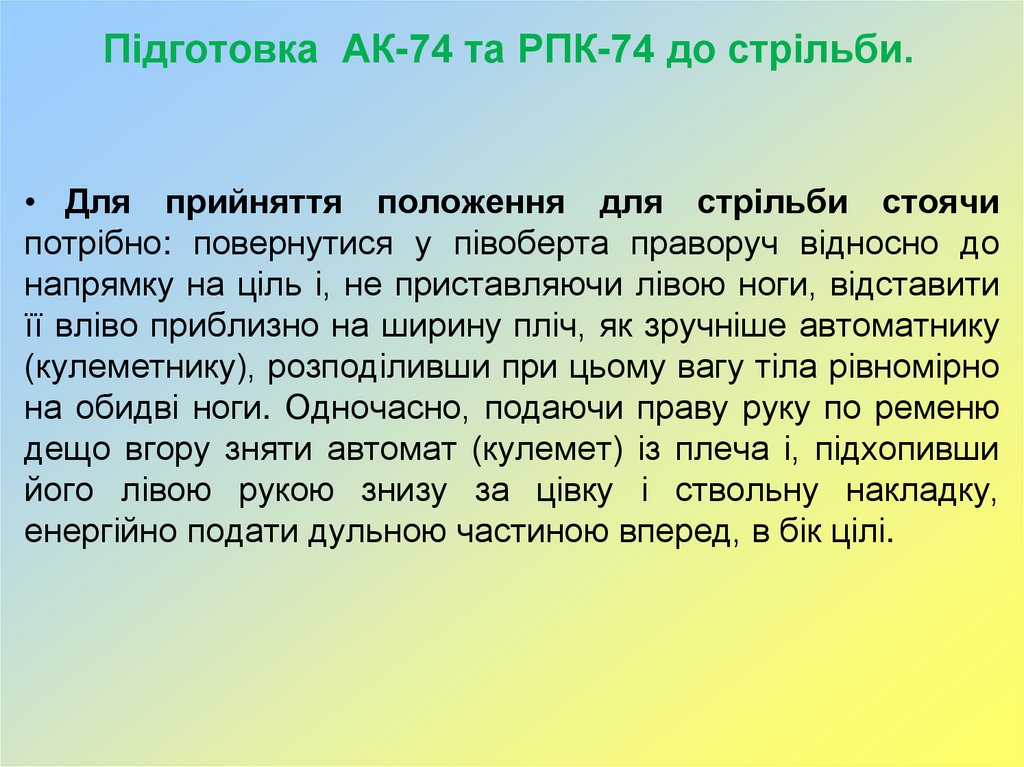

43. Підготовка АК-74 та РПК-74 до стрільби.

• Для прийняття положення для стрільби стоячи
потрібно: повернутися у півоберта праворуч відносно до
напрямку на ціль і, не приставляючи лівою ноги, відставити
її вліво приблизно на ширину пліч, як зручніше автоматнику
(кулеметнику), розподіливши при цьому вагу тіла рівномірно
на обидві ноги. Одночасно, подаючи праву руку по ременю
дещо вгору зняти автомат (кулемет) із плеча і, підхопивши
його лівою рукою знизу за цівку і ствольну накладку,
енергійно подати дульною частиною вперед, в бік цілі.

44. Підготовка АК-74 та РПК-74 до стрільби.

Для заряджання автомата (кулемета) потрібно:
приєднати до автомата (кулемета) споряджений магазин (ст.
7, п.10), якщо він не був до нього приєднаним раніше;
зняти автомат (кулемет) із запобіжника;
поставити перевідник на необхідний вид вогню;
енергійно відвести затворну раму
назад до відмови і
відпустити її;
поставити автомат (кулемет) на запобіжник, якщо не буде
негайного відкриття вогню або не поступило наказу “вогонь” і
перенести праву руку на пістолетну ручку.
Якщо перед заряджанням автомата (кулемета) магазин не
був спорядженим патронами або патрони були використані
повністю при стрільбі, то необхідно спорядити магазин.

45.

• висновок: від правильної та швидкої підготовки до
стрільби залежить ступінь виконання бойового
завдання, систематичність у її тренуванні - запорука
впевненості в своїх силах стрільця.
• загальний висновок: 1. Автомат і кулемет
Калашникова являється
простим за будовою і
надійним в застосуванні як і вся зброя Калашникова. 2.
Принцип дії, загальна будова, боєприпаси АК і РПК і
інших зразків зброї системи Калашникова практично
однакові, тобто ця зброя є уніфікованою, що набагато
полегшує роботу з нею.

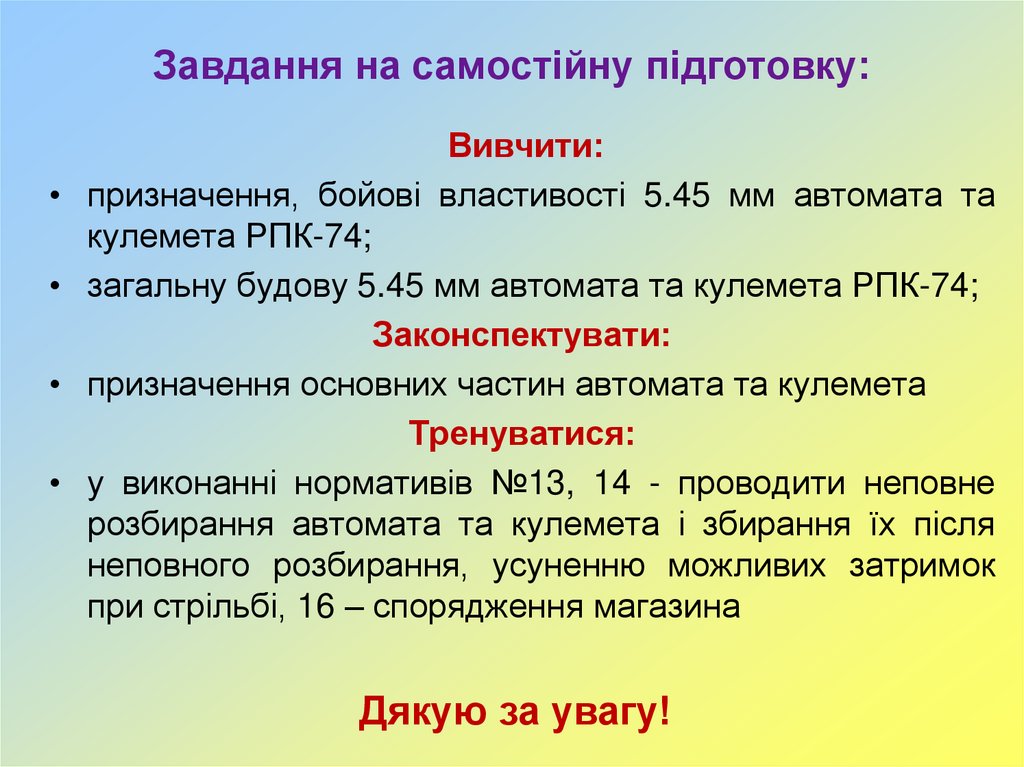

46. Завдання на самостійну підготовку:

Вивчити:
призначення, бойові властивості 5.45 мм автомата та
кулемета РПК-74;
загальну будову 5.45 мм автомата та кулемета РПК-74;
Законспектувати:
призначення основних частин автомата та кулемета
Тренуватися:
у виконанні нормативів №13, 14 - проводити неповне
розбирання автомата та кулемета і збирання їх після
неповного розбирання, усуненню можливих затримок
при стрільбі, 16 – спорядження магазина
Дякую за увагу!
