Строение Коаксиального кабеля

1.

Строение Коаксиального
кабеля
Киселев Михаил 23ис-6к

2.

Введение в коаксиальный кабель
Коаксиальный кабель состоит из внутреннего проводника,
диэлектрика и внешнего проводника. Он защищает от
электромагнитных помех, что делает его идеальным для
передачи сигналов (телевидение, интернет).

3.

История коаксиальных кабелей
• Изобретенный в 19 веке, коаксиальные кабели сначала
использовались в телеграфии и радиосистемах, а затем
стали основой телевидения и современных
коммуникационных технологий.

4.

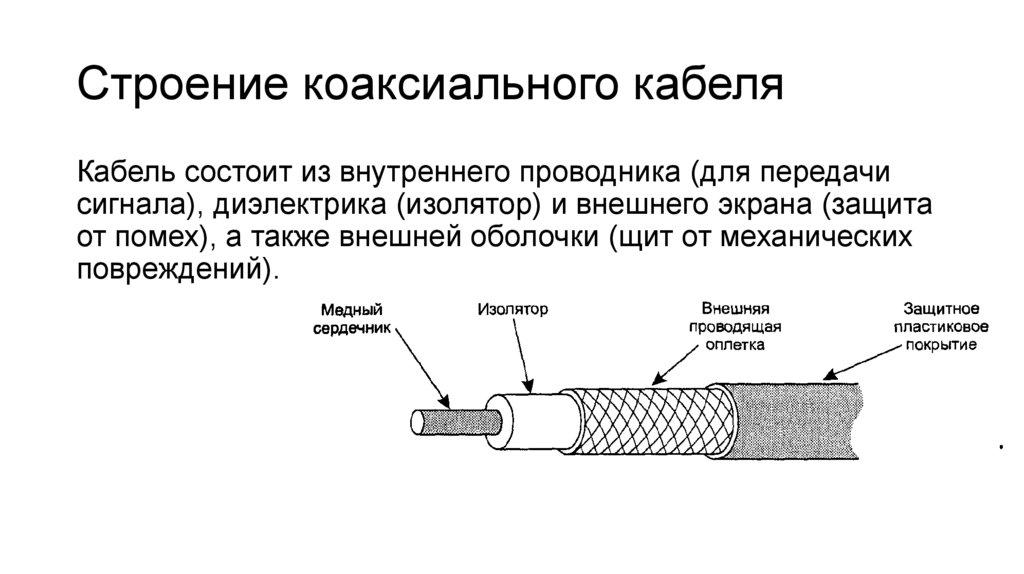

Строение коаксиального кабеля
Кабель состоит из внутреннего проводника (для передачи
сигнала), диэлектрика (изолятор) и внешнего экрана (защита
от помех), а также внешней оболочки (щит от механических
повреждений).

5.

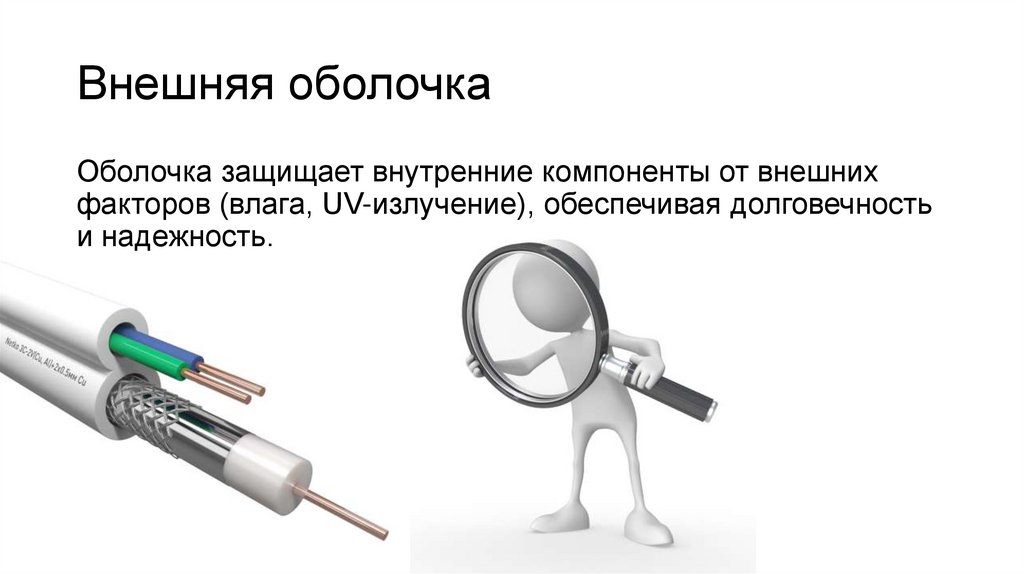

Внешняя оболочка
Оболочка защищает внутренние компоненты от внешних
факторов (влага, UV-излучение), обеспечивая долговечность
и надежность.

6.

Диэлектрик
Изолирующий слой из полимеров предотвращает короткие
замыкания и потери сигнала. Это критически важно для
качественной передачи.

7.

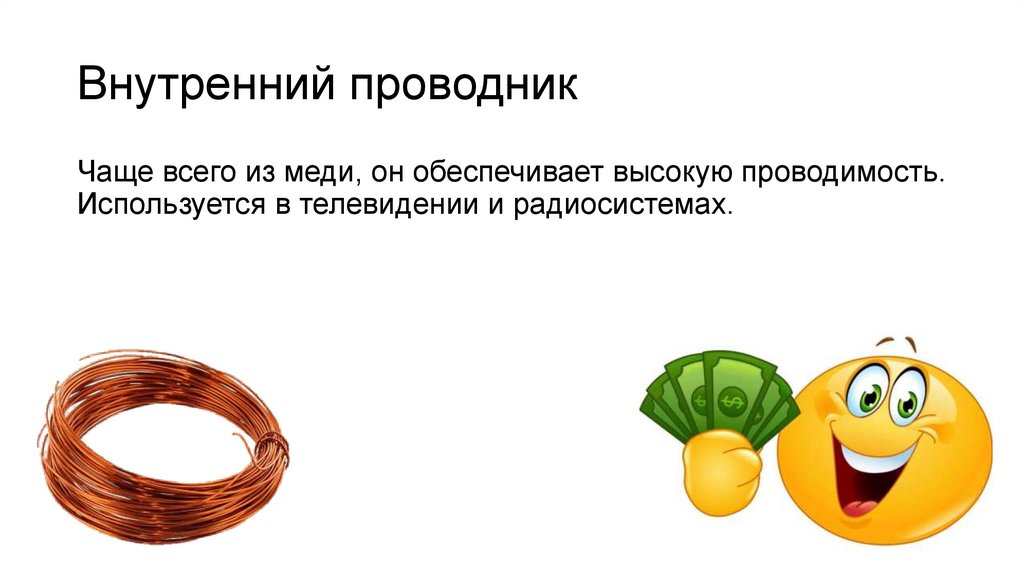

Внутренний проводник
Чаще всего из меди, он обеспечивает высокую проводимость.
Используется в телевидении и радиосистемах.

8.

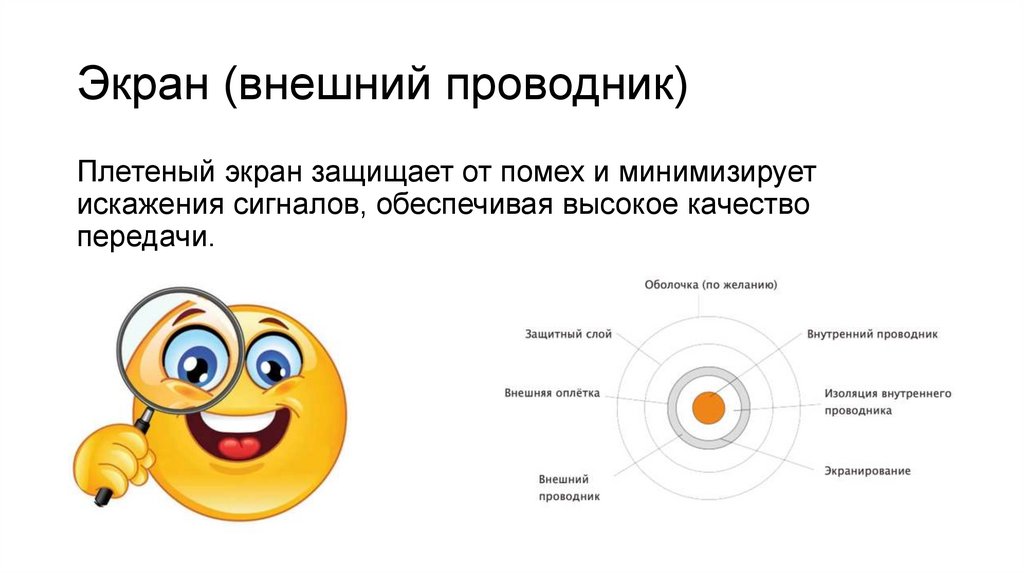

Экран (внешний проводник)
Плетеный экран защищает от помех и минимизирует
искажения сигналов, обеспечивая высокое качество
передачи.

9.

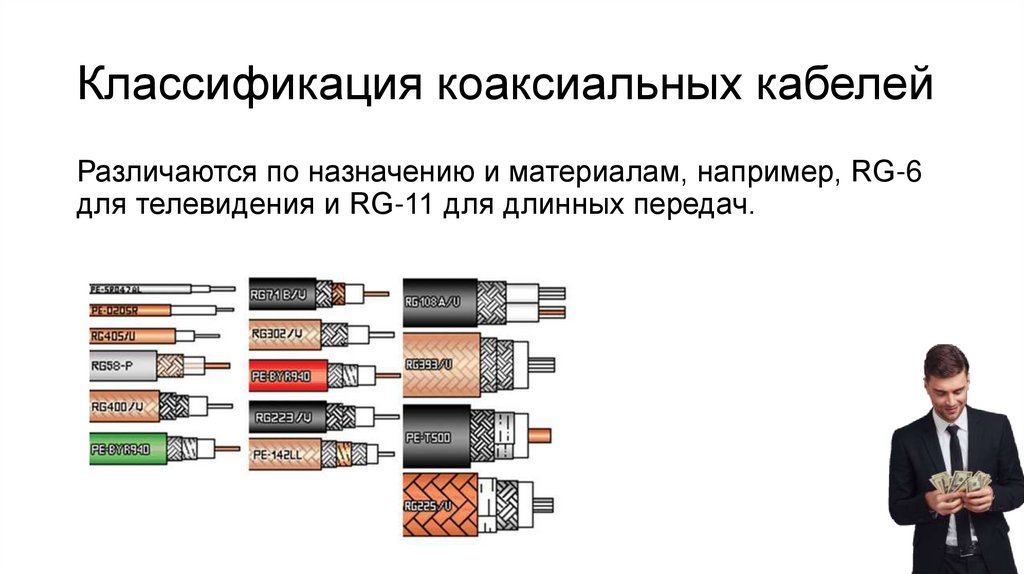

Классификация коаксиальных кабелей
Различаются по назначению и материалам, например, RG-6
для телевидения и RG-11 для длинных передач.

10.

По использованию
Применяются в кабельном телевидении, видеонаблюдении,
широкополосных сетях, отличая по частоте и
характеристикам.

11.

По конструктивным особенностям
Включает параметры экранирования и диаметр проводника,
влияющие на качество сигнала.

12.

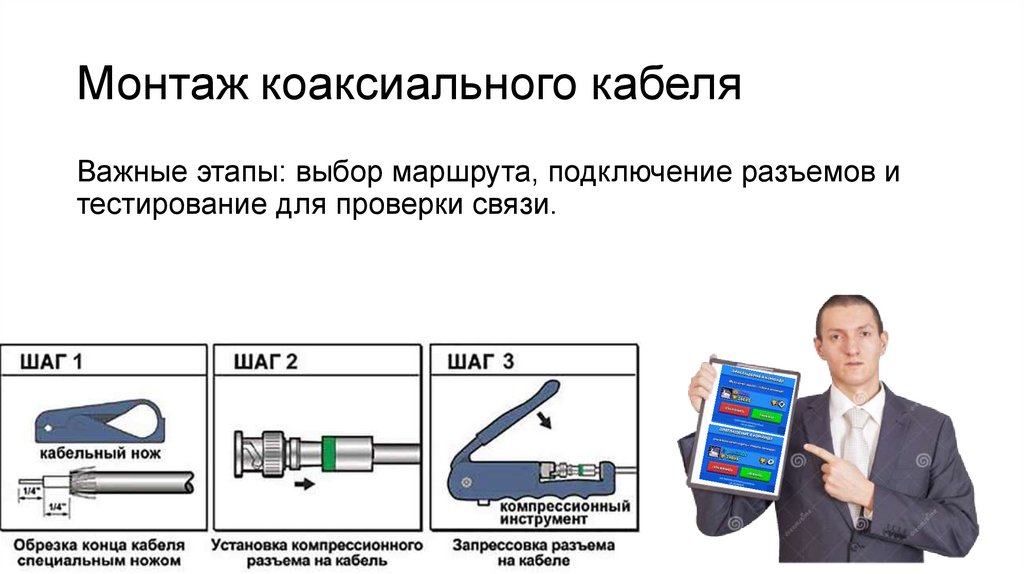

Монтаж коаксиального кабеля
Важные этапы: выбор маршрута, подключение разъемов и
тестирование для проверки связи.

13.

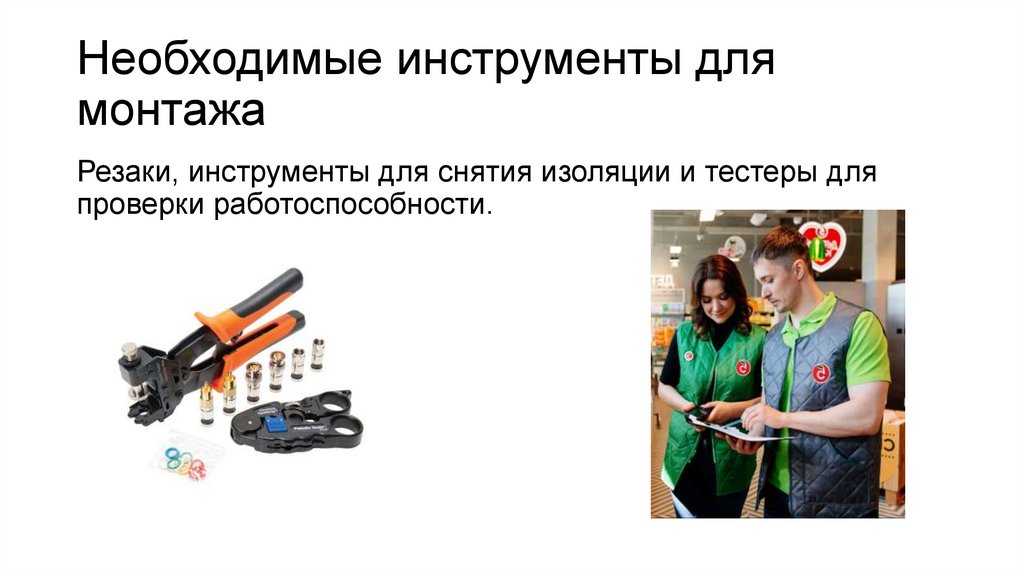

Необходимые инструменты для
монтажа
Резаки, инструменты для снятия изоляции и тестеры для
проверки работоспособности.

14.

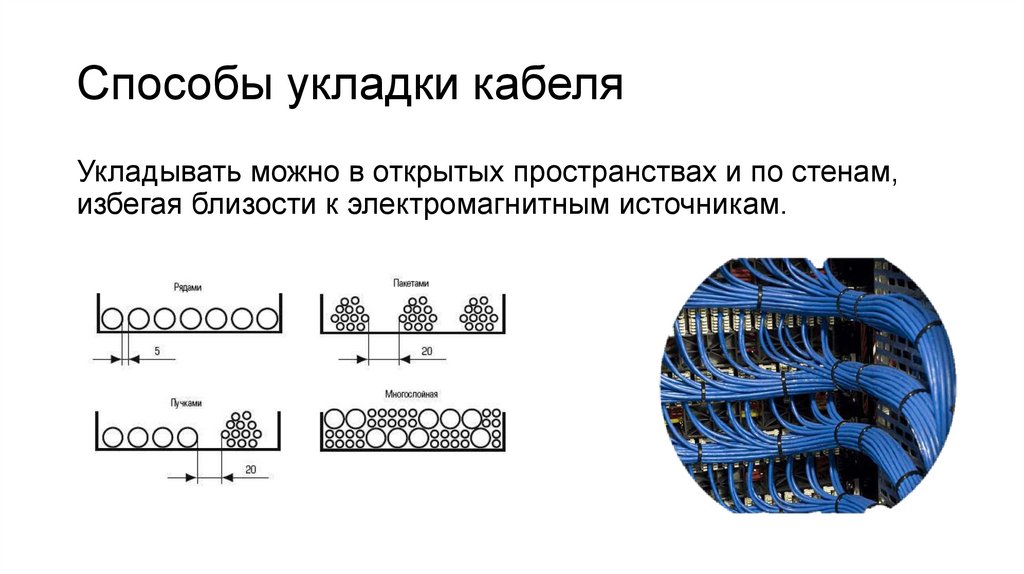

Способы укладки кабеля
Укладывать можно в открытых пространствах и по стенам,
избегая близости к электромагнитным источникам.

15.

Советы по установке
Избегайте резких изгибов, используйте качественные
разъемы и соблюдайте правила электромонтажа.

16.

Проблемы и решения при монтаже
Наиболее распространенные проблемы – потеря сигнала и
интерференция. Важно соблюдать правила монтажа и
регулярно проверять систему.

17.

Заключение
Коаксиальный кабель представляет собой надежный и
эффективный инструмент для передачи информации в различных
областях. Его конструкция обеспечивает защиту от внешних
помех, что гарантирует высокое качество сигнала. Правильная
установка и использование коаксиальных кабелей критически
важны для минимизации потерь и обеспечения устойчивой связи.
В современном мире, где скорость и качество передачи данных
имеют первостепенное значение, коаксиальные кабели остаются
актуальным решением как для домохозяйств, так и для бизнесприложений. Знание основ монтажа и обслуживания этих кабелей
поможет избежать распространенных проблем и создать
стабильную коммуникационную инфраструктуру.
