Электромагнитная индукция. Билет 17 (1)

1. Изучение новой темы

Закрепление нового материала

2.

3. ТЕМА УРОКА:

ЭЛЕКТРОМАГНИТНАЯ
ИНДУКЦИЯ
билет 17 (1)

4.

5.

родился в Лондоне
учился самостоятельно
член Лондонского королевского общества
исследования в области электричества,
магнетизма, магнитооптики,
электрохимии
имя Фарадея вошло в систему единиц в
качестве единицы электрической емкости.

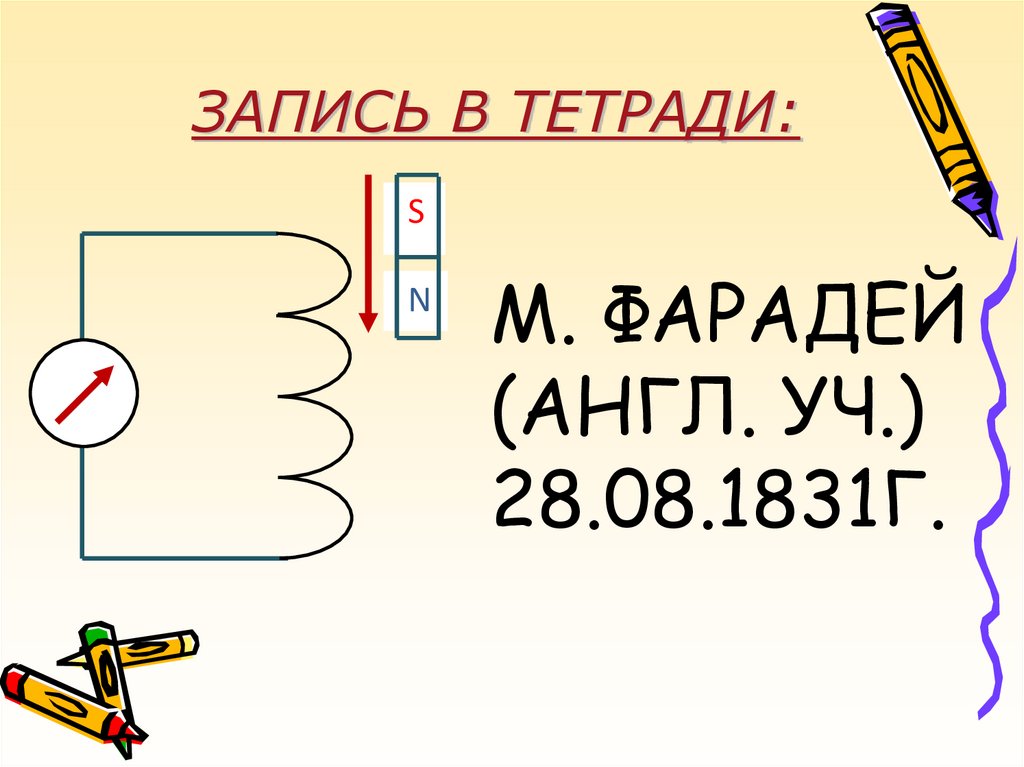

6. М. ФАРАДЕЙ (АНГЛ. УЧ.) 28.08.1831Г.

ЗАПИСЬ В ТЕТРАДИ:
S
N
М. ФАРАДЕЙ
(АНГЛ. УЧ.)
28.08.1831Г.

7. 1821 год --------- 28 августа 1831 года

«…Превратить магнетизм
в электричество»
1821 год
--------28 августа
1831 года

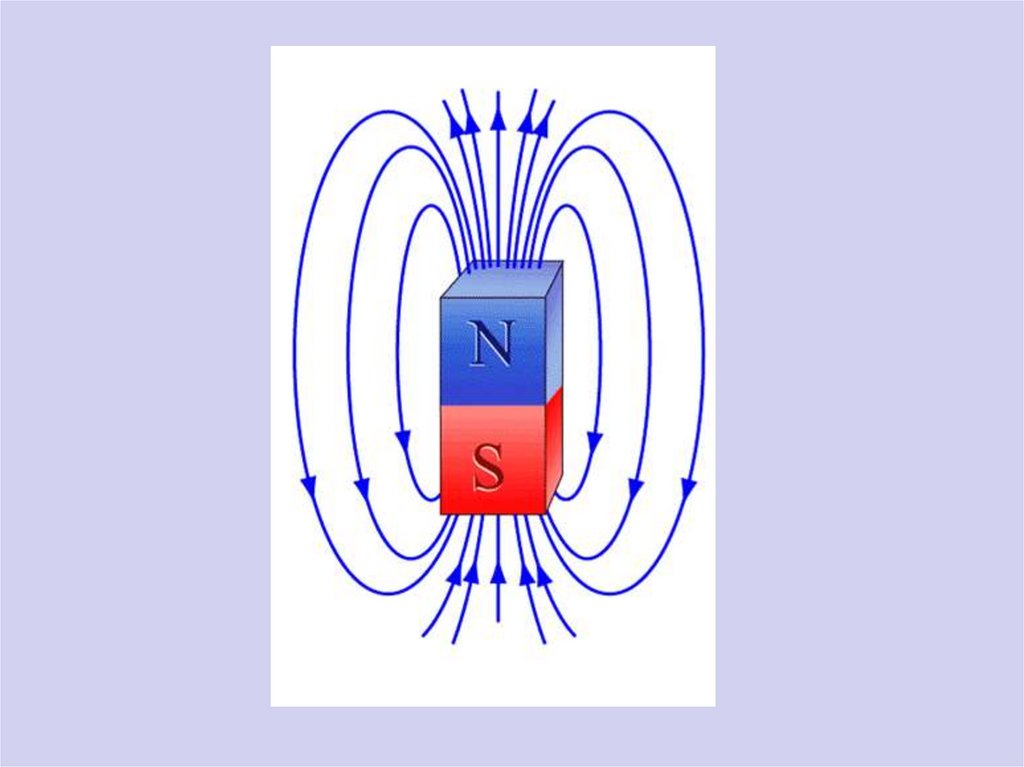

8.

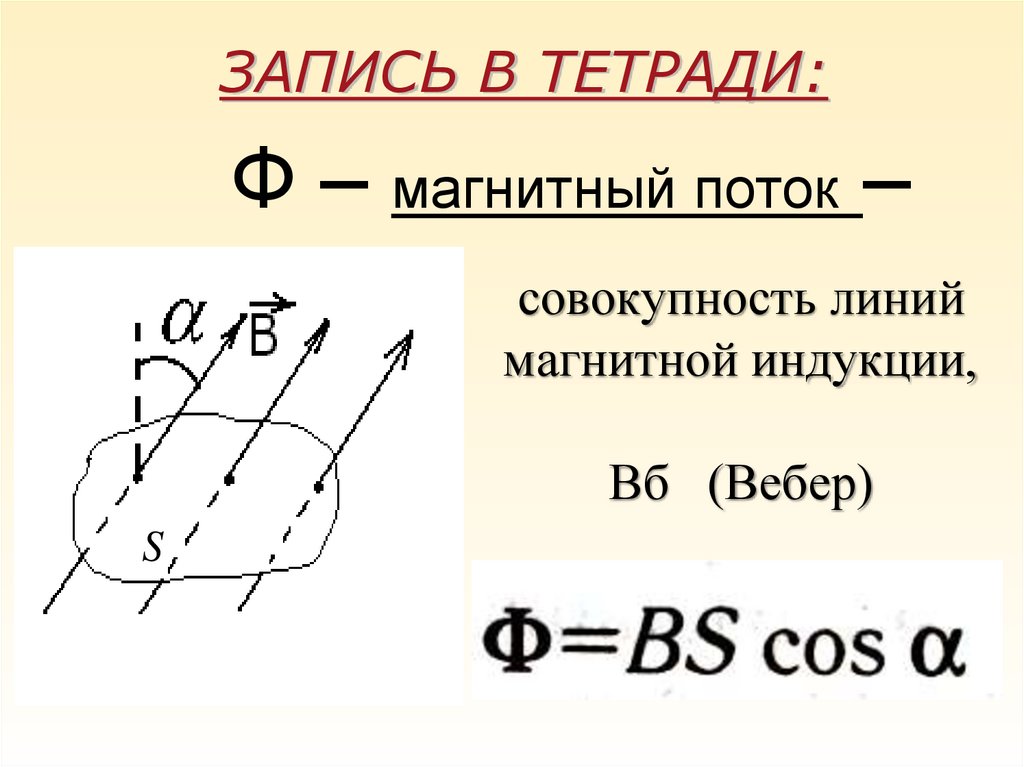

9. совокупность линий магнитной индукции, Вб (Вебер)

ЗАПИСЬ В ТЕТРАДИ:
Ф – магнитный поток –
совокупность линий
магнитной индукции,
Вб (Вебер)
S

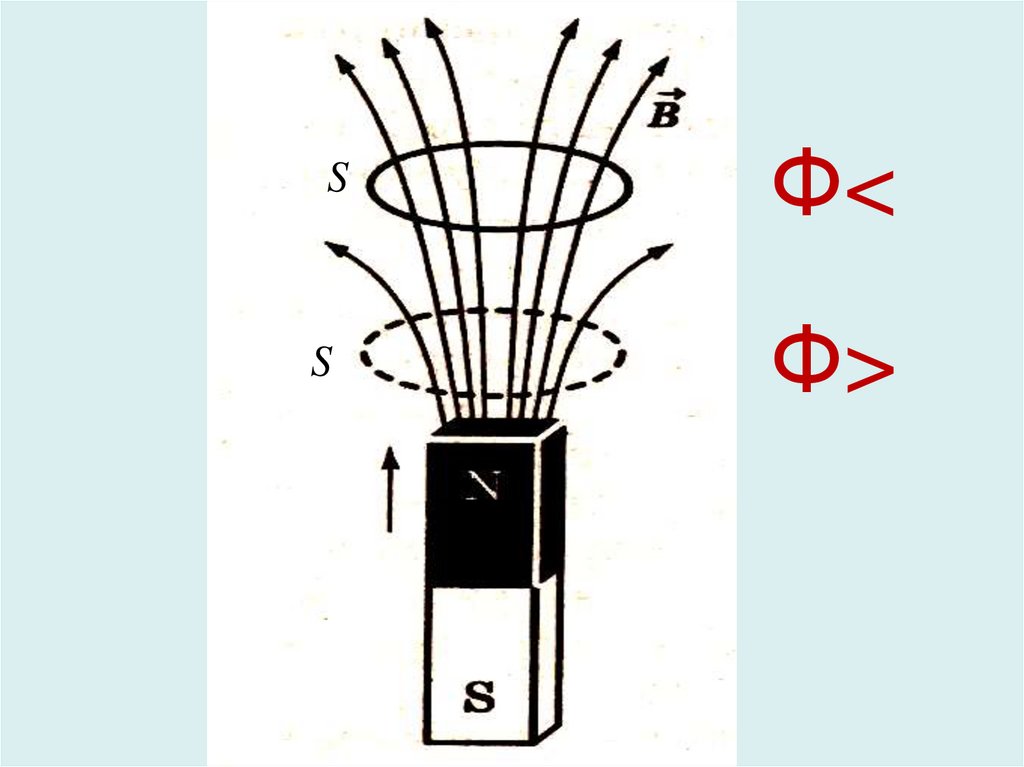

10.

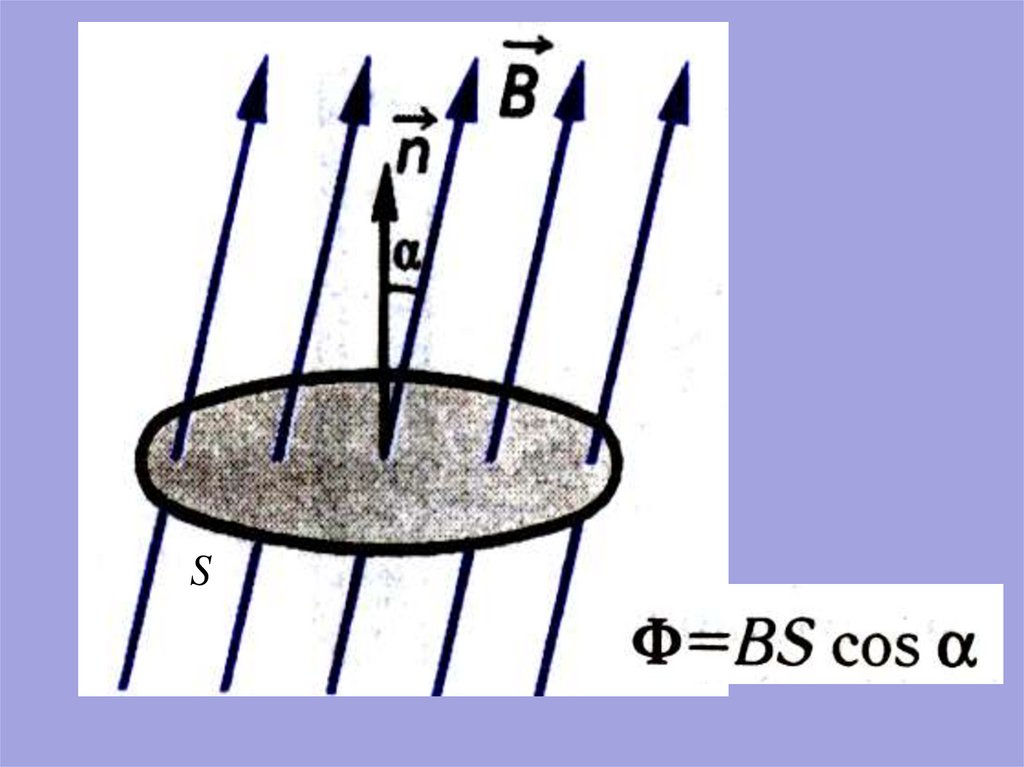

S

11.

S
Ф<
S
Ф>

12. ЗАПИСЬ В ТЕТРАДИ:

Электромагнитная индукция –
явление возникновения
индукционного тока в
замкнутом контуре при
всяком изменении
магнитного потока через
этот контур

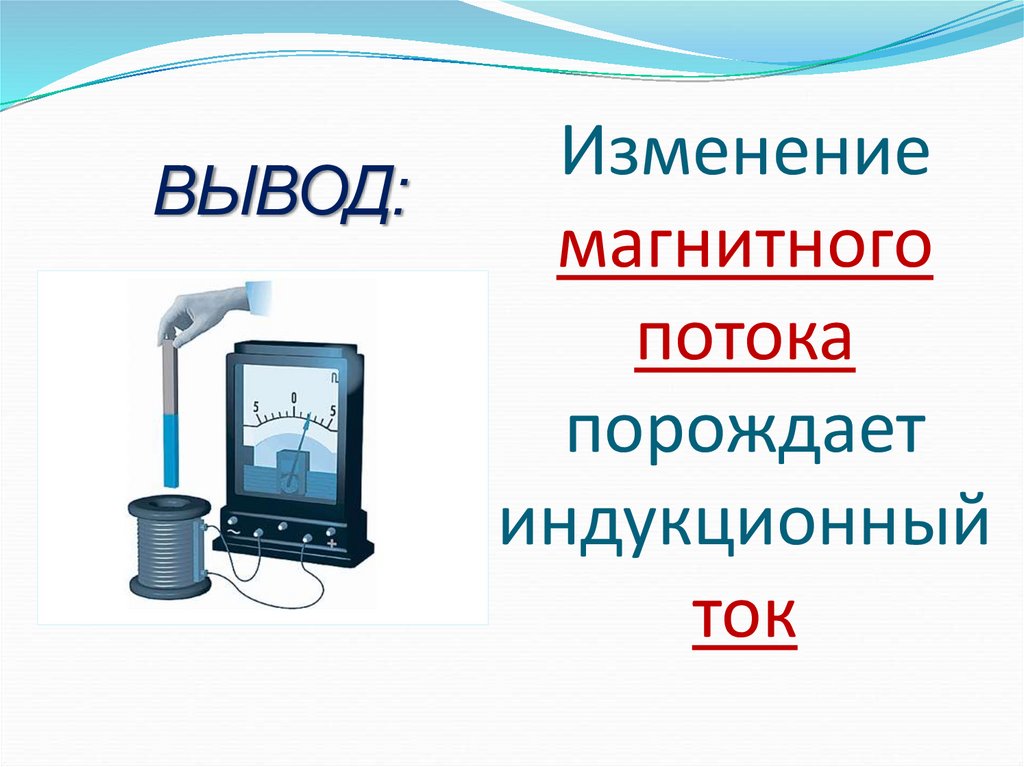

13. Изменение магнитного потока порождает индукционный ток

ВЫВОД:
Изменение
магнитного
потока
порождает
индукционный
ток

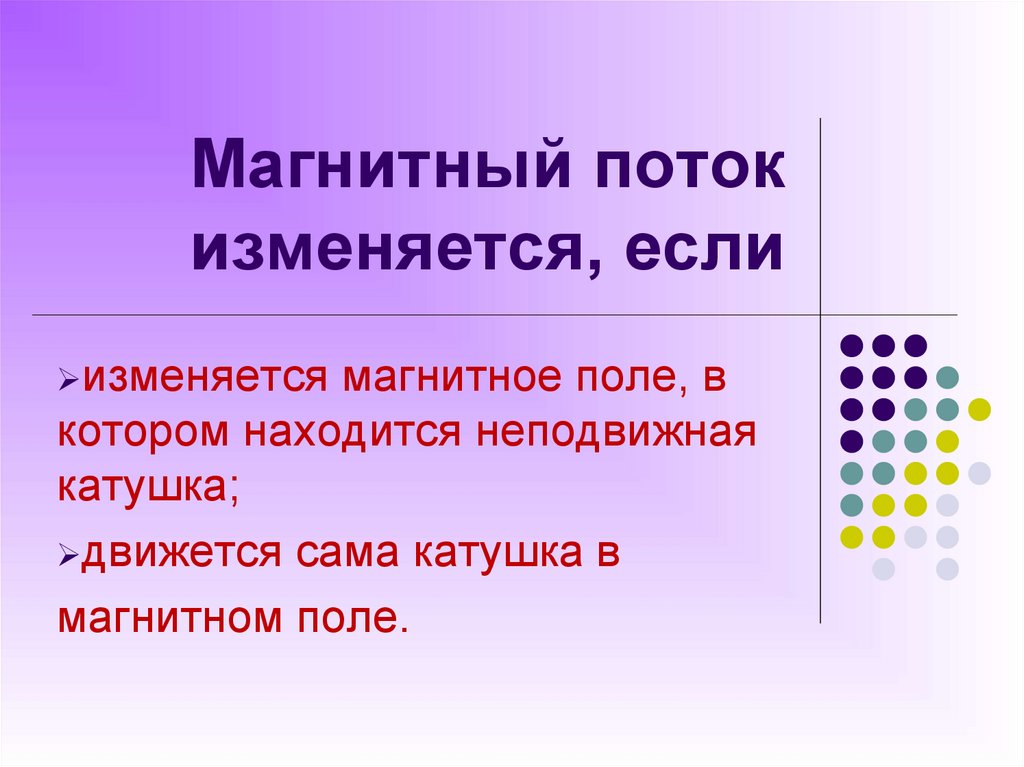

14. Магнитный поток изменяется, если

изменяется магнитное поле, в
котором находится неподвижная
катушка;
движется сама катушка в
магнитном поле.

15. Просмотр видеофильма «индукция2»

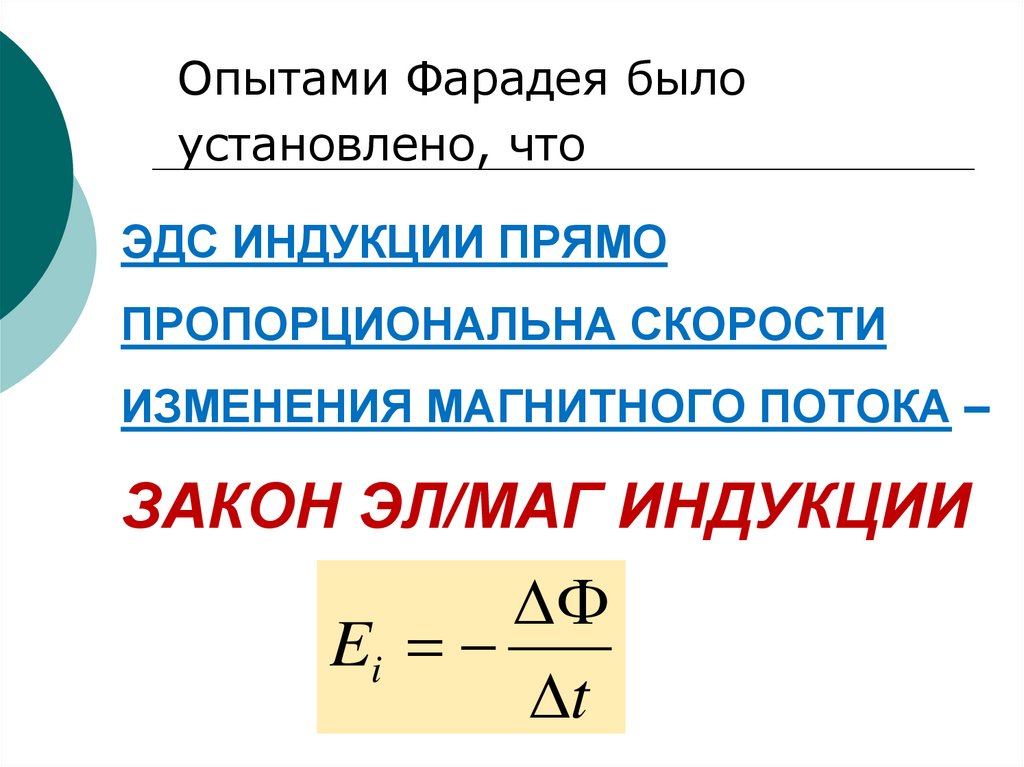

16. ЭДС ИНДУКЦИИ ПРЯМО ПРОПОРЦИОНАЛЬНА СКОРОСТИ ИЗМЕНЕНИЯ МАГНИТНОГО ПОТОКА – ЗАКОН ЭЛ/МАГ ИНДУКЦИИ

Опытами Фарадея было
установлено, что
ЭДС ИНДУКЦИИ ПРЯМО
ПРОПОРЦИОНАЛЬНА СКОРОСТИ
ИЗМЕНЕНИЯ МАГНИТНОГО ПОТОКА –
ЗАКОН ЭЛ/МАГ ИНДУКЦИИ

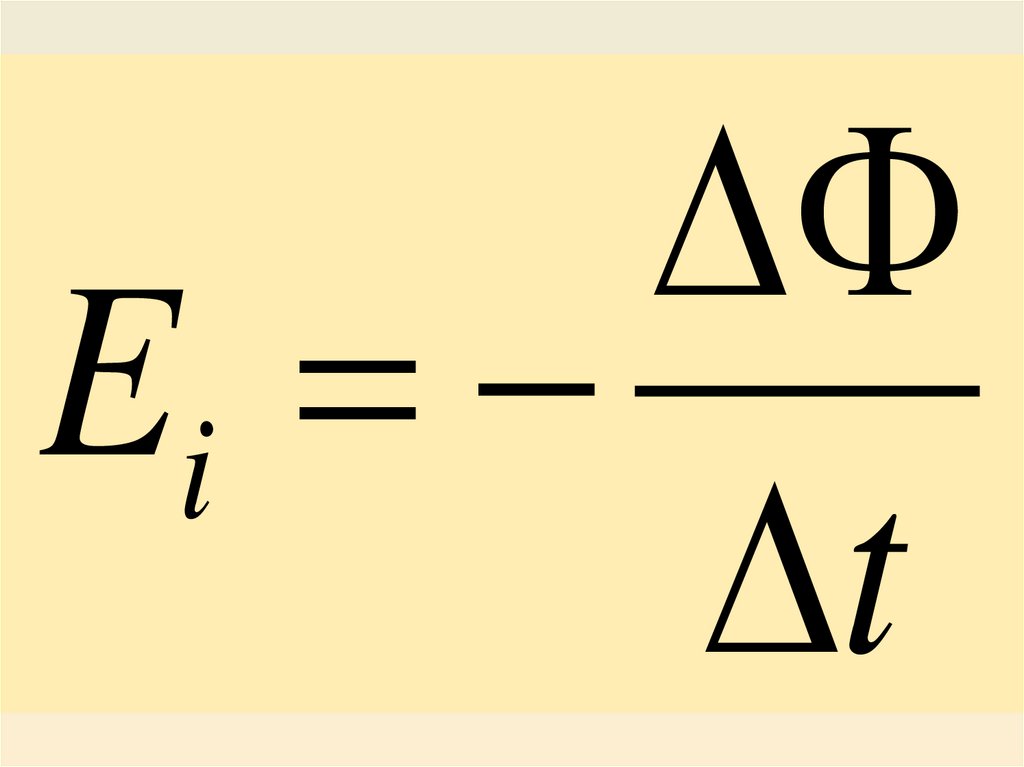

Ei
t

17.

Ei
t

18.

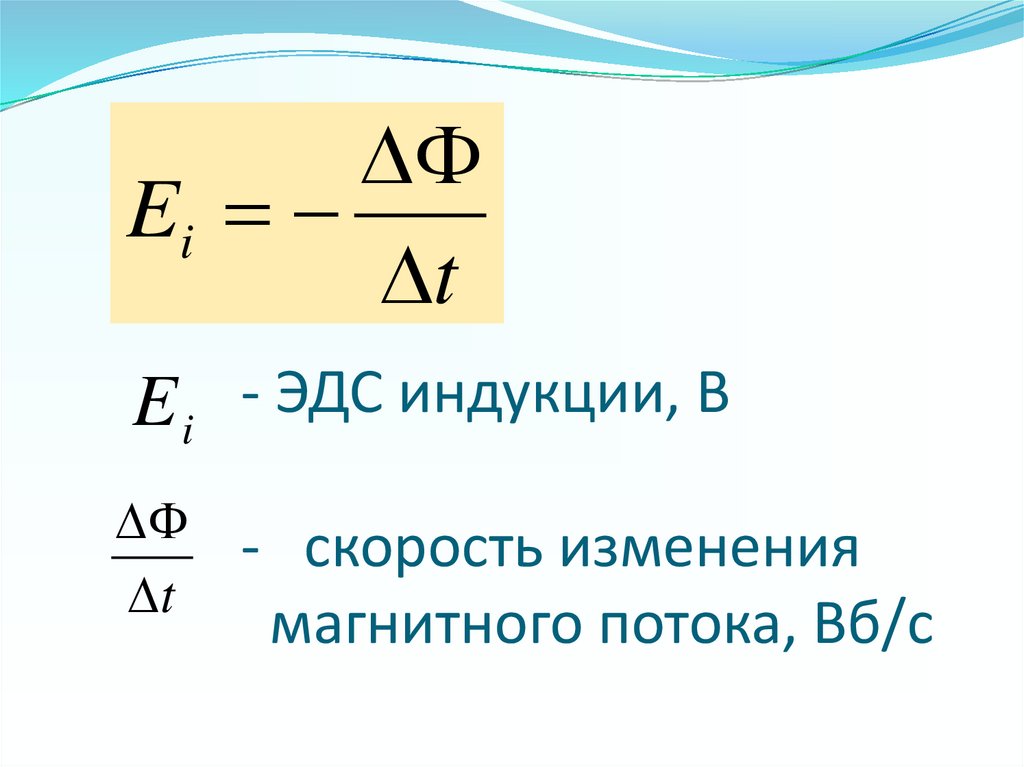

Ei
t
E i - ЭДС индукции, В
t
- скорость изменения
магнитного потока, Вб/с

19.

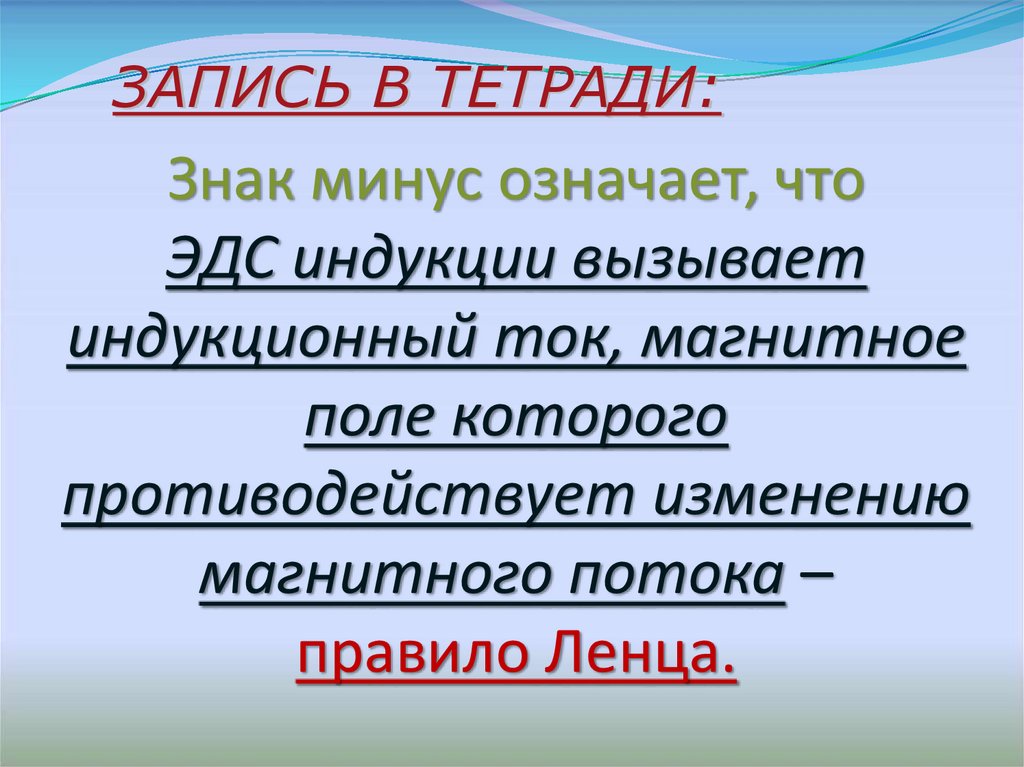

ЗАПИСЬ В ТЕТРАДИ:
Знак минус означает, что
ЭДС индукции вызывает
индукционный ток, магнитное
поле которого
противодействует изменению
магнитного потока –
правило Ленца.

20.

знаменитый
русский физик
- работал в области
электромагнетизма;
- научные исследования по
физической географии;
- опыты над поляризацией
электродов;
- закон «Джоуля и Ленца»
1804 - 1865

21.

ПРОСМОТР ВИДЕОФИЛЬМА
«ИНДУКЦИЯ3»

22.

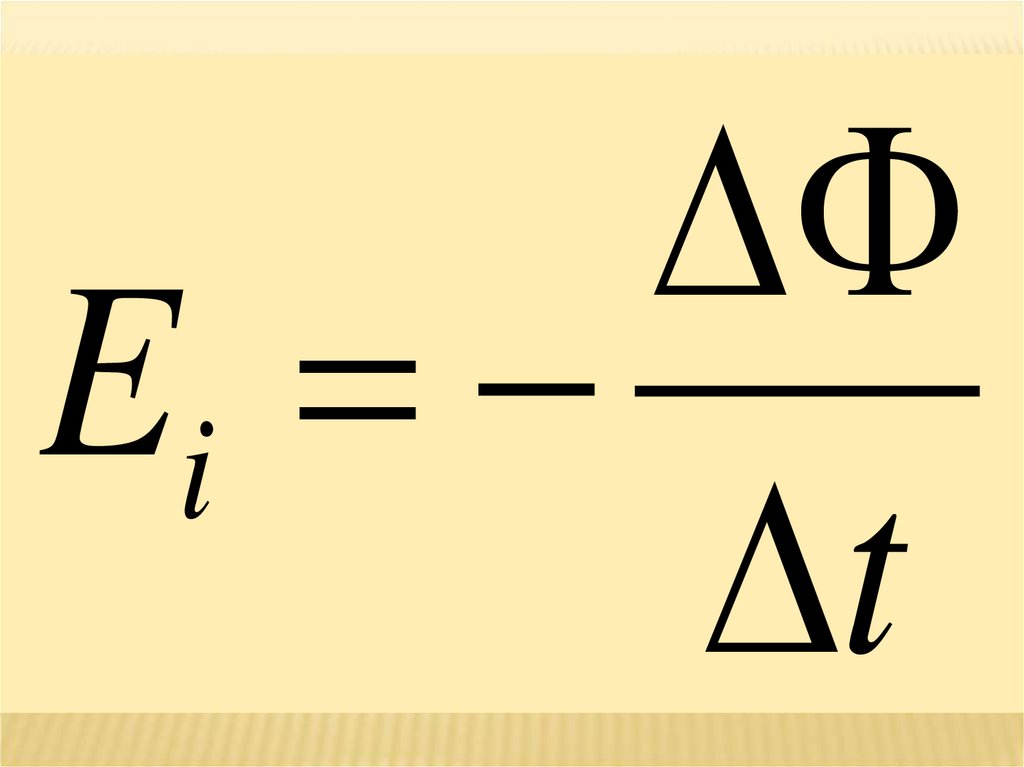

Ei
t

23.

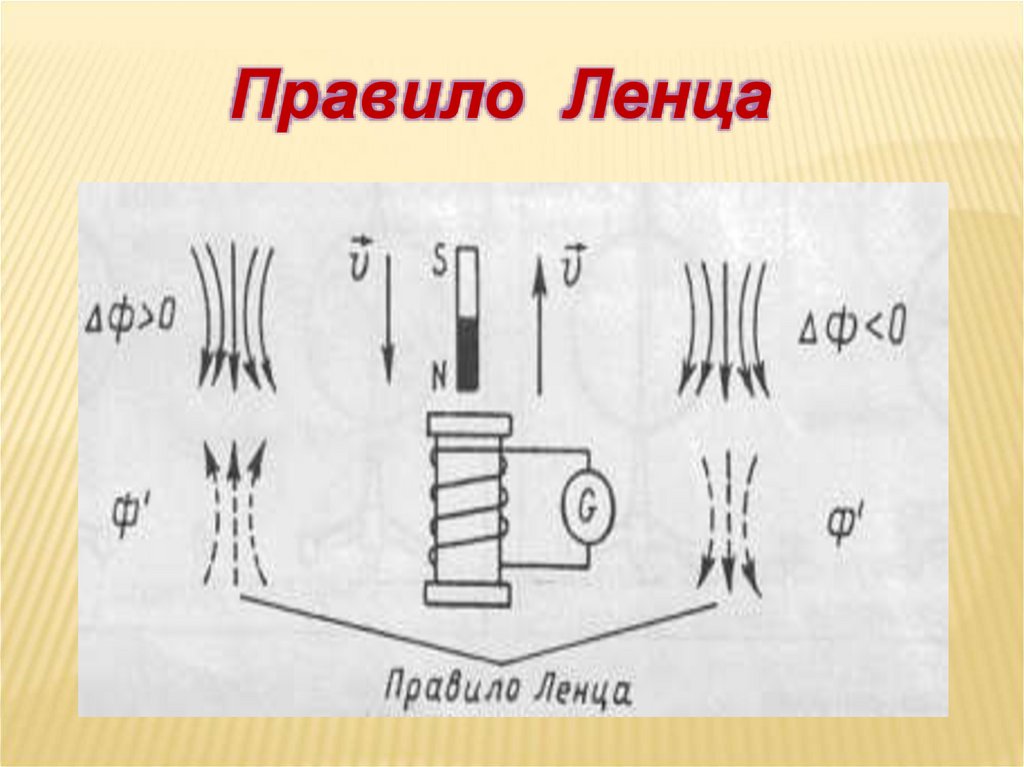

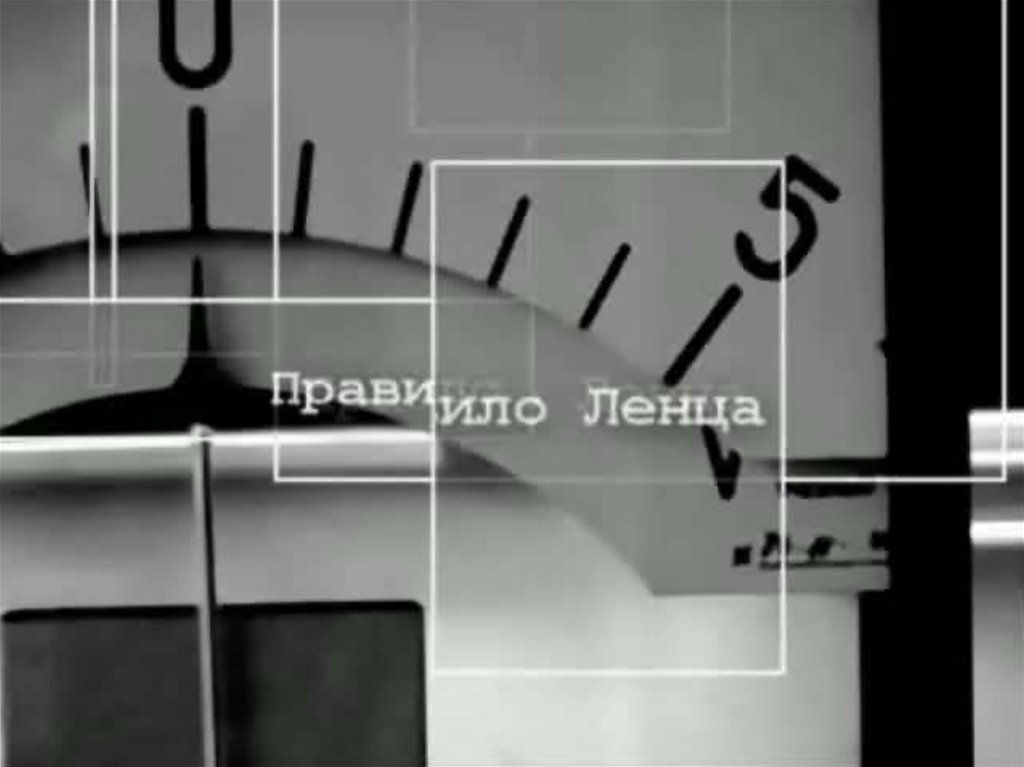

Правило Ленца

24.

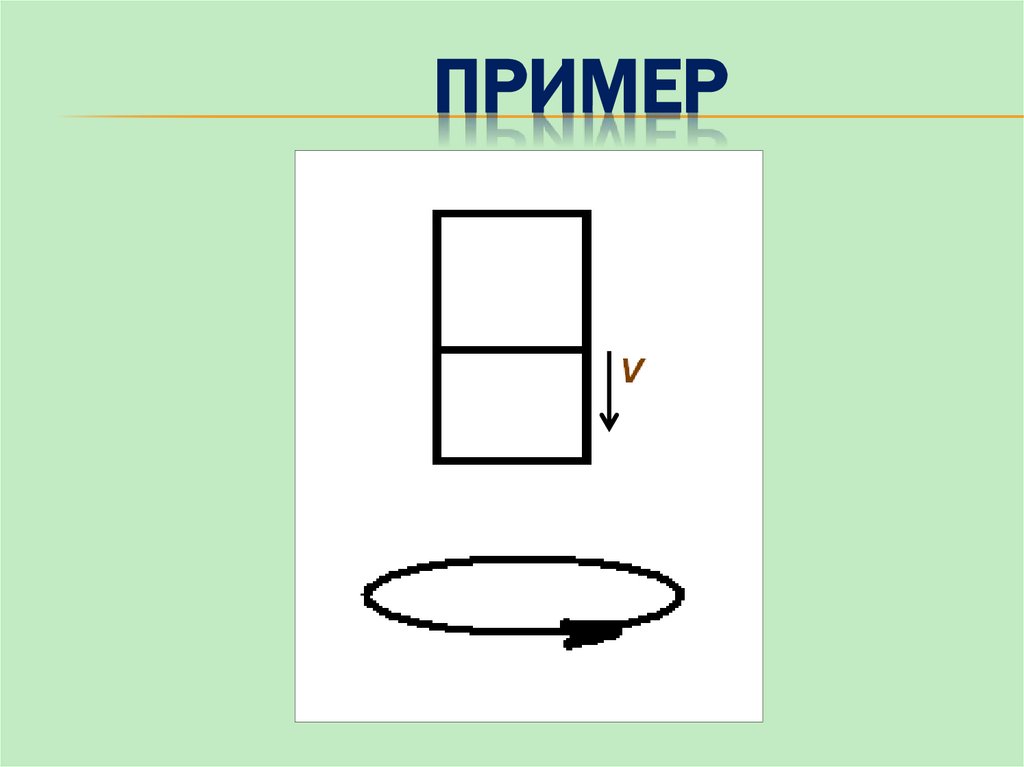

ПРИМЕР

25.

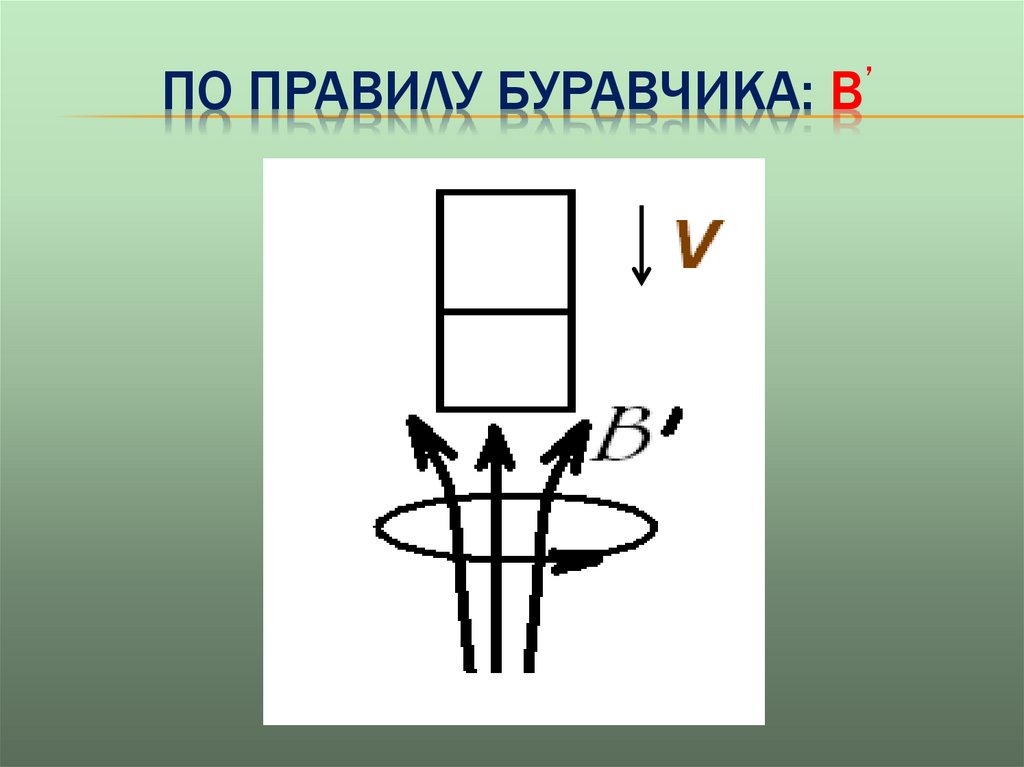

ПО ПРАВИЛУ БУРАВЧИКА: B’

26.

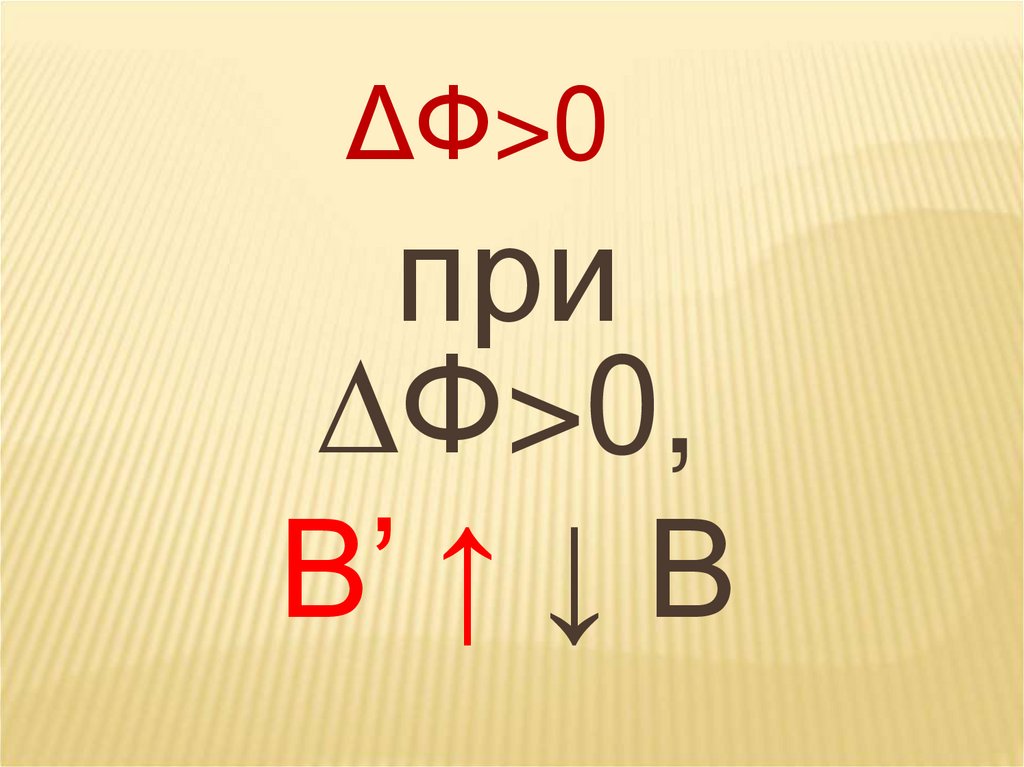

ΔФ>0
при
∆Ф>0,
В’ ↑ ↓ В

27.

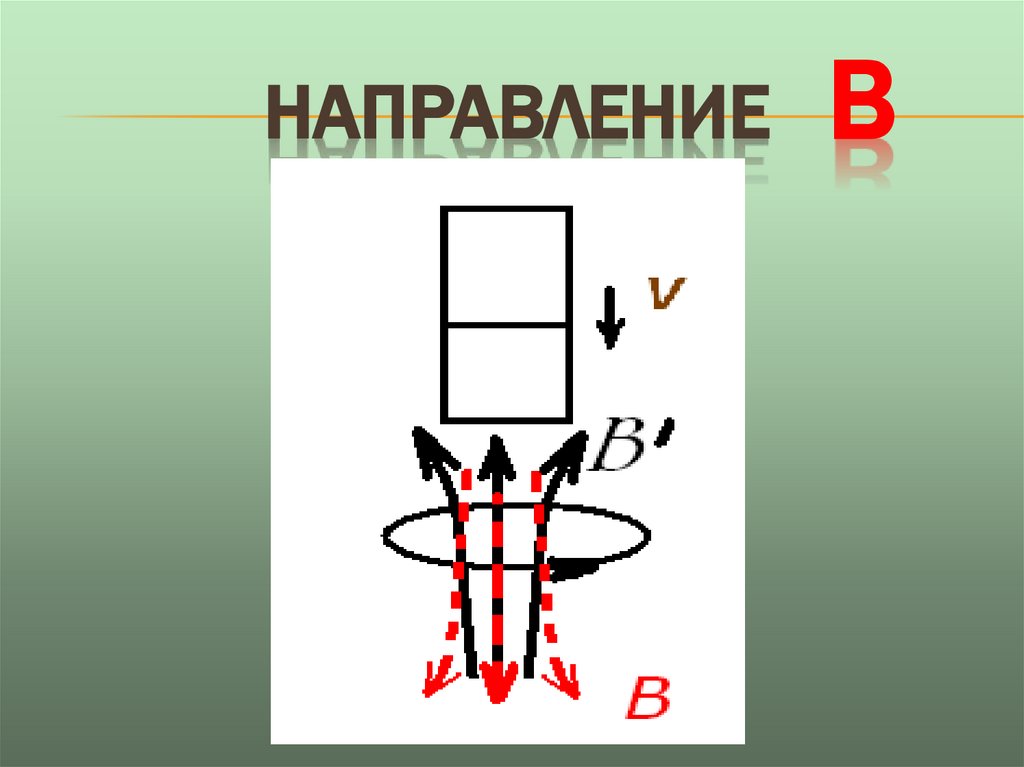

НАПРАВЛЕНИЕ
B

28.

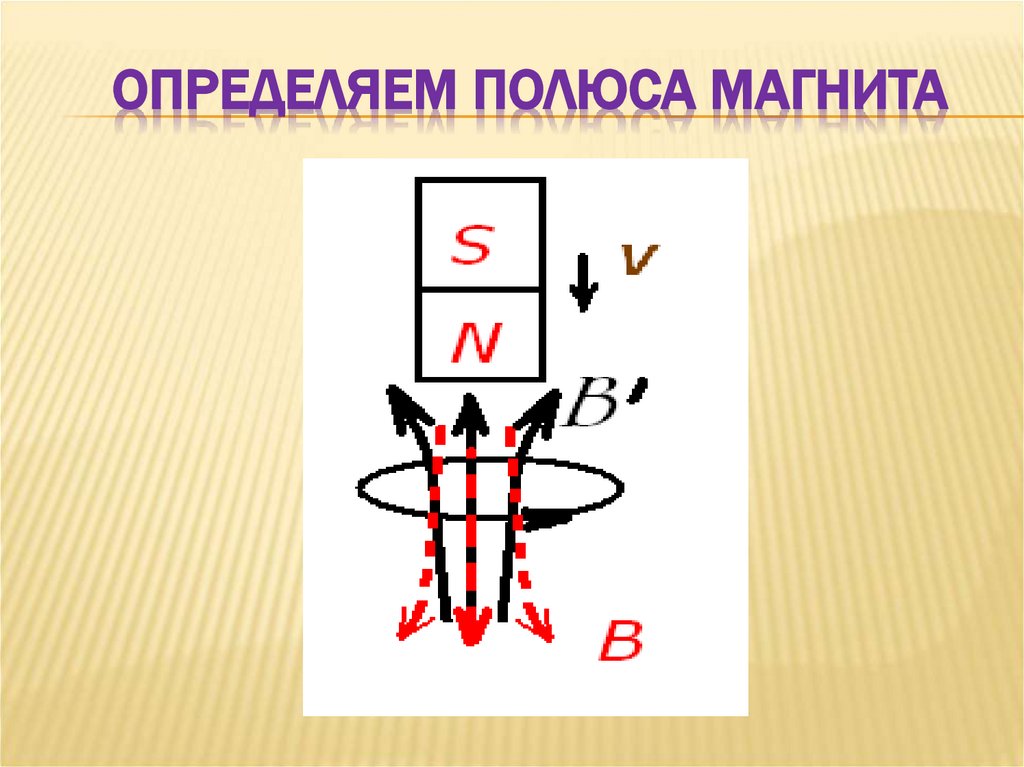

ОПРЕДЕЛЯЕМ ПОЛЮСА МАГНИТА
