Проецирование. 8 класс

1.

Проецирование
8 класс

2.

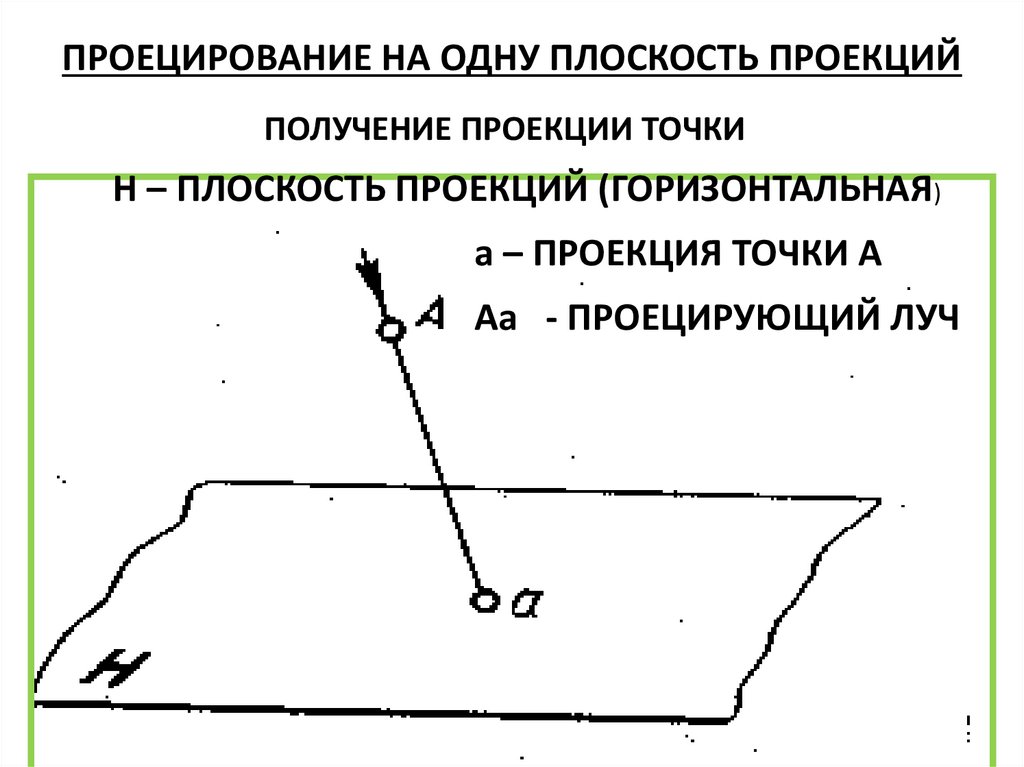

ПРОЕЦИРОВАНИЕ НА ОДНУ ПЛОСКОСТЬ ПРОЕКЦИЙ
ПОЛУЧЕНИЕ ПРОЕКЦИИ ТОЧКИ
H – ПЛОСКОСТЬ ПРОЕКЦИЙ (ГОРИЗОНТАЛЬНАЯ)
а – ПРОЕКЦИЯ ТОЧКИ А
Аа - ПРОЕЦИРУЮЩИЙ ЛУЧ

3.

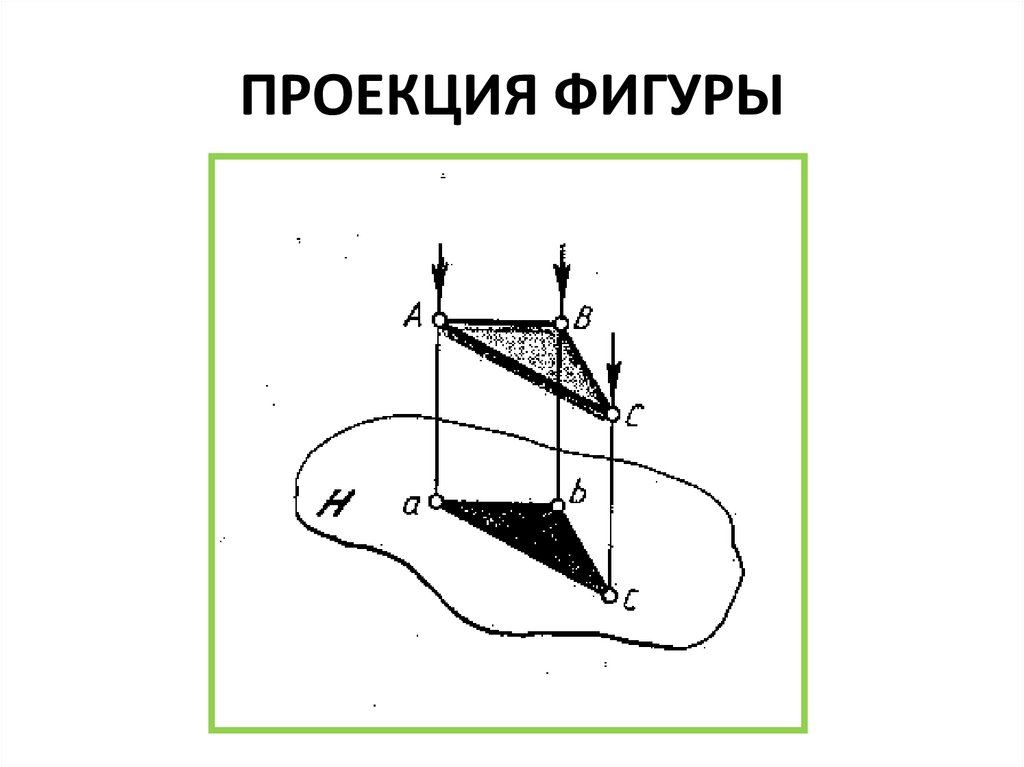

ПРОЕКЦИЯ ФИГУРЫ

4.

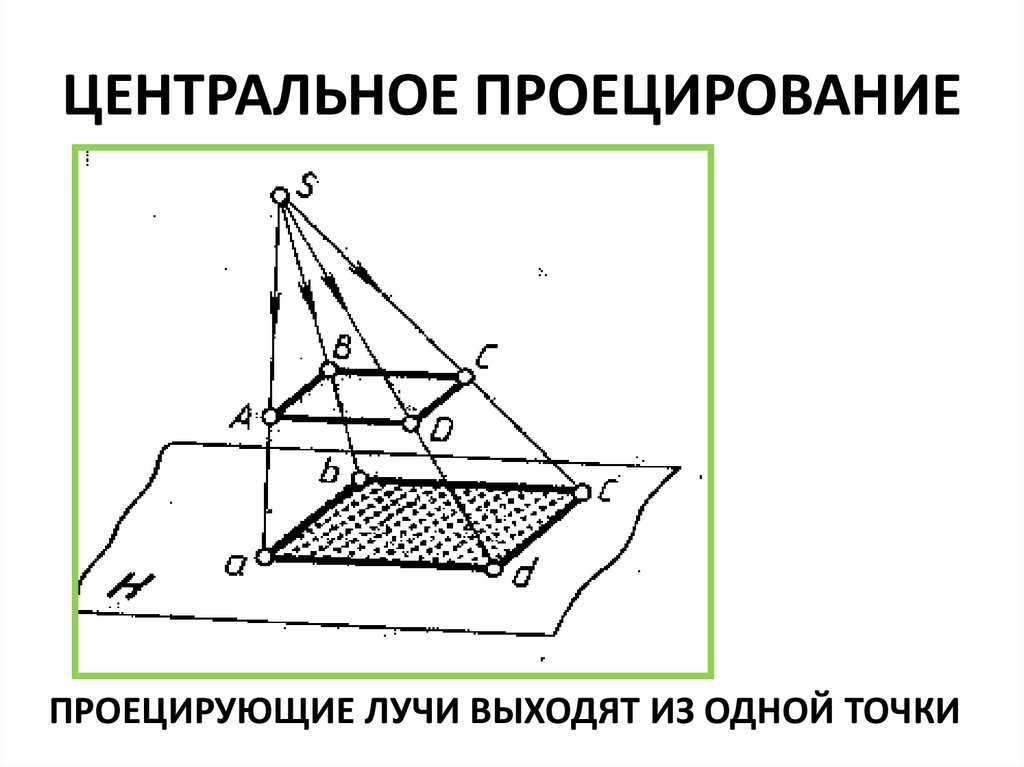

ЦЕНТРАЛЬНОЕ ПРОЕЦИРОВАНИЕ
ПРОЕЦИРУЮЩИЕ ЛУЧИ ВЫХОДЯТ ИЗ ОДНОЙ ТОЧКИ

5.

ПАРАЛЛЕЛЬНОЕ ПРОЕЦИРОВАНИЕ
КОСОУГОЛЬНОЕ
ПРЯМОУГОЛЬНОЕ

6.

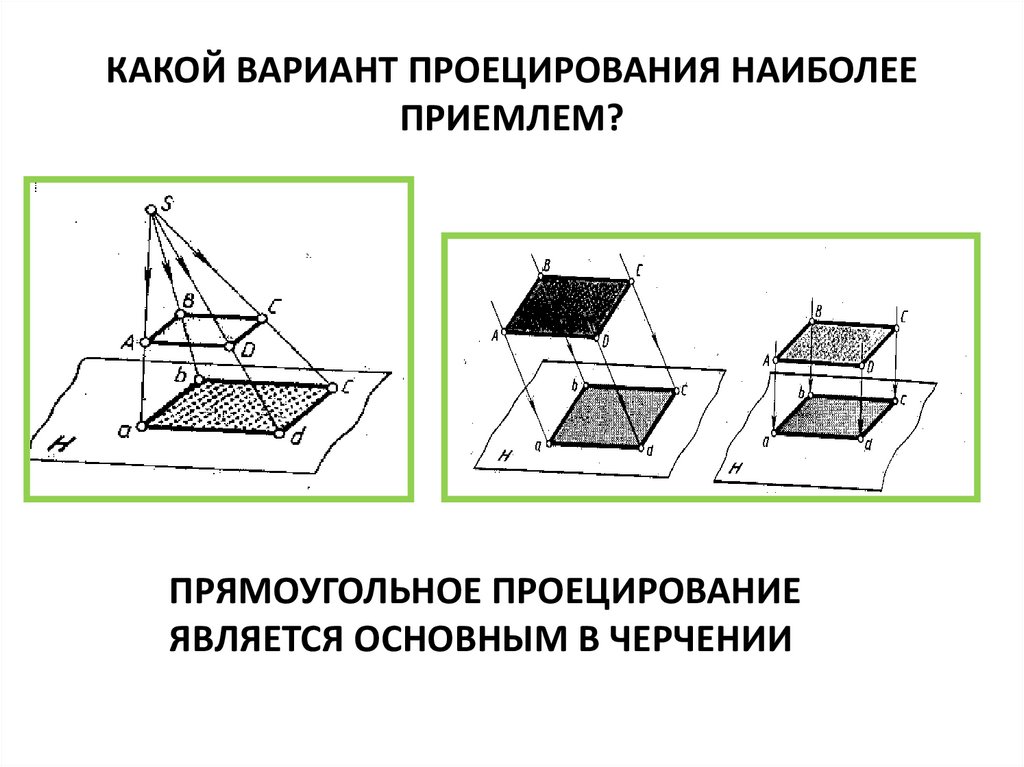

КАКОЙ ВАРИАНТ ПРОЕЦИРОВАНИЯ НАИБОЛЕЕ
ПРИЕМЛЕМ?
ПРЯМОУГОЛЬНОЕ ПРОЕЦИРОВАНИЕ
ЯВЛЯЕТСЯ ОСНОВНЫМ В ЧЕРЧЕНИИ

7.

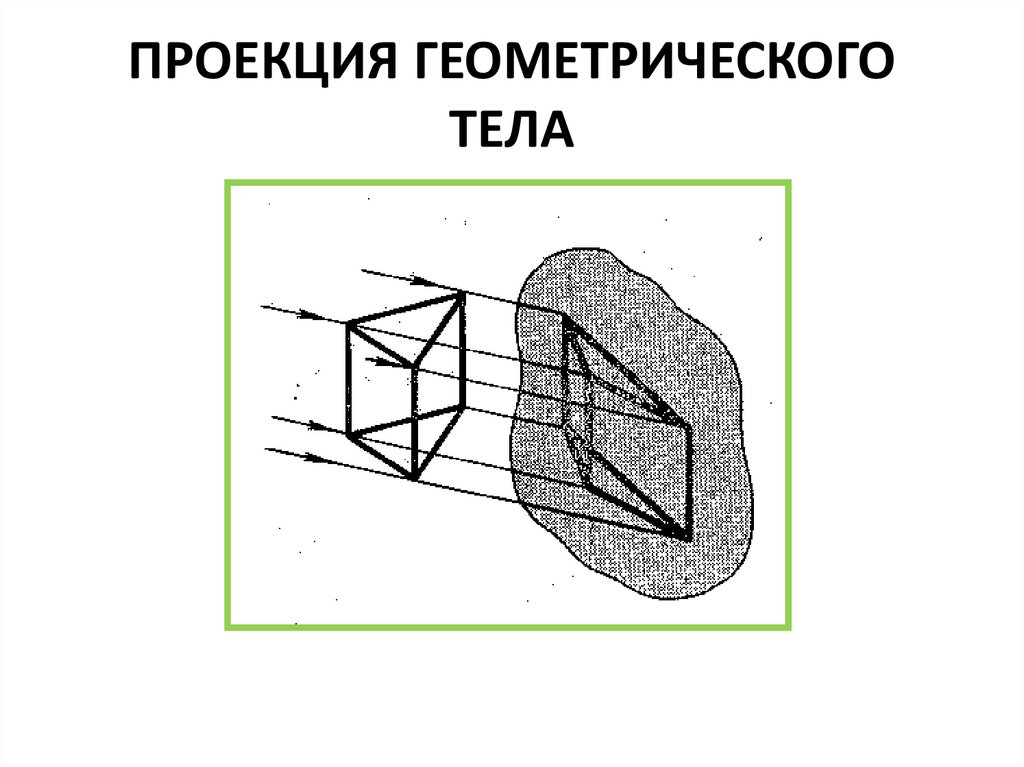

ПРОЕКЦИЯ ГЕОМЕТРИЧЕСКОГО
ТЕЛА

8.

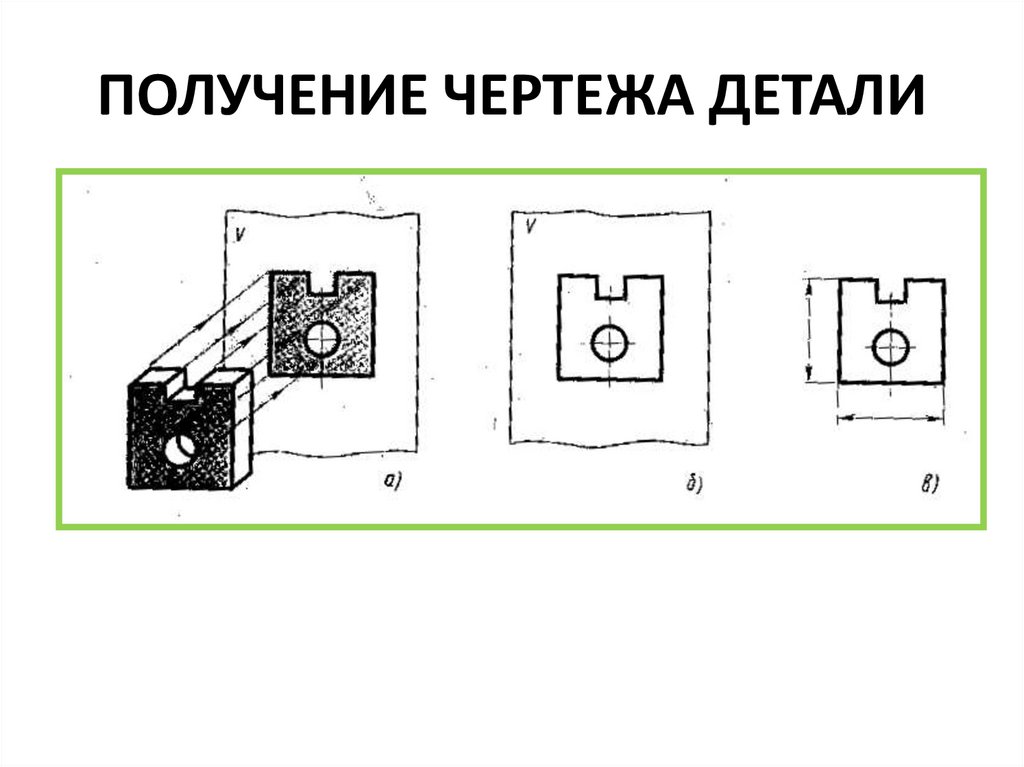

ПОЛУЧЕНИЕ ЧЕРТЕЖА ДЕТАЛИ

9.

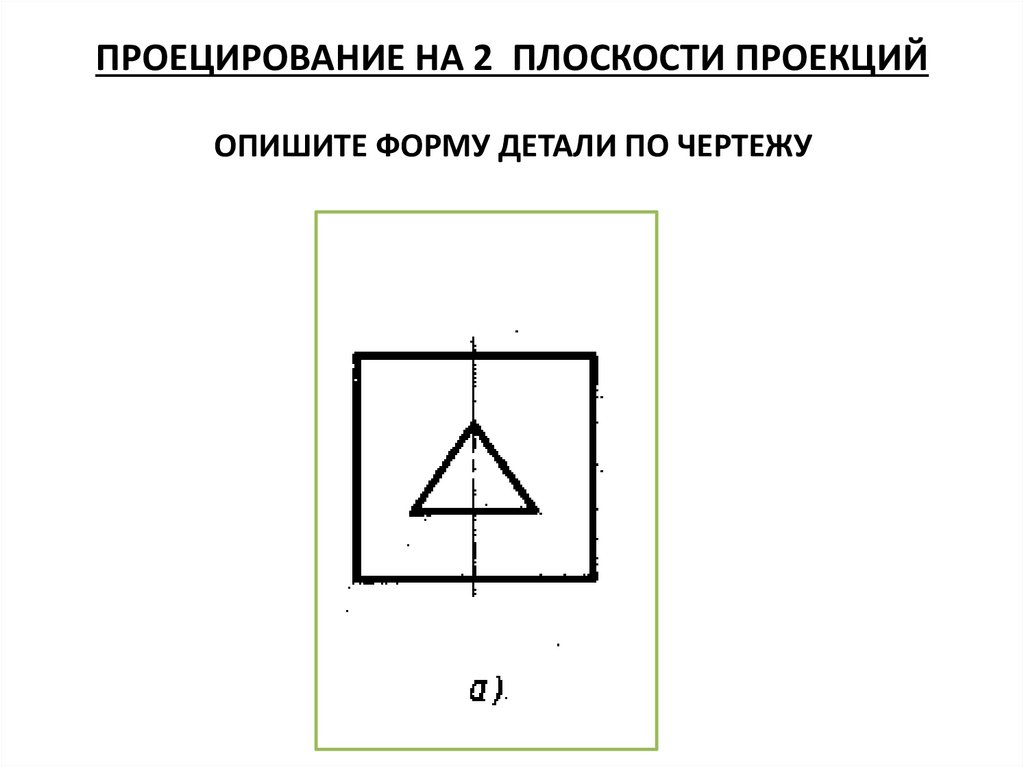

ПРОЕЦИРОВАНИЕ НА 2 ПЛОСКОСТИ ПРОЕКЦИЙ
ОПИШИТЕ ФОРМУ ДЕТАЛИ ПО ЧЕРТЕЖУ

10.

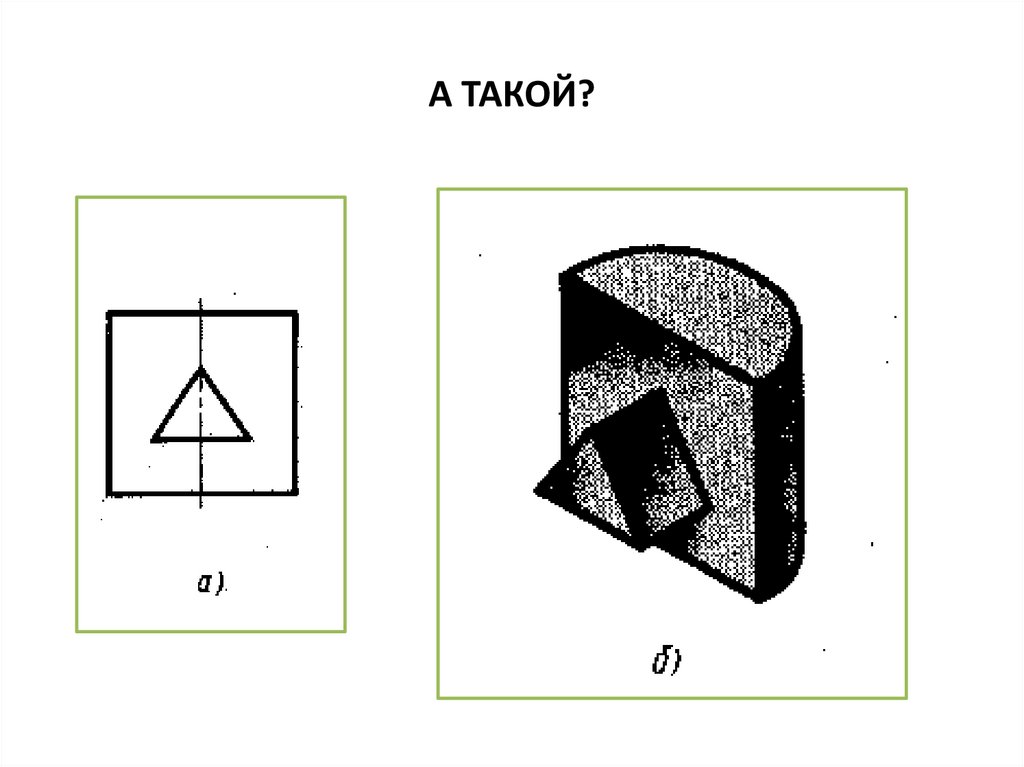

А ТАКОЙ?

11.

КАКОВ ВЫХОД?
НЕОБХОДИМО ПОСТРОИТЬ ВТОРУЮ
ПРОЕКЦИЮ ДЕТАЛИ.

12.

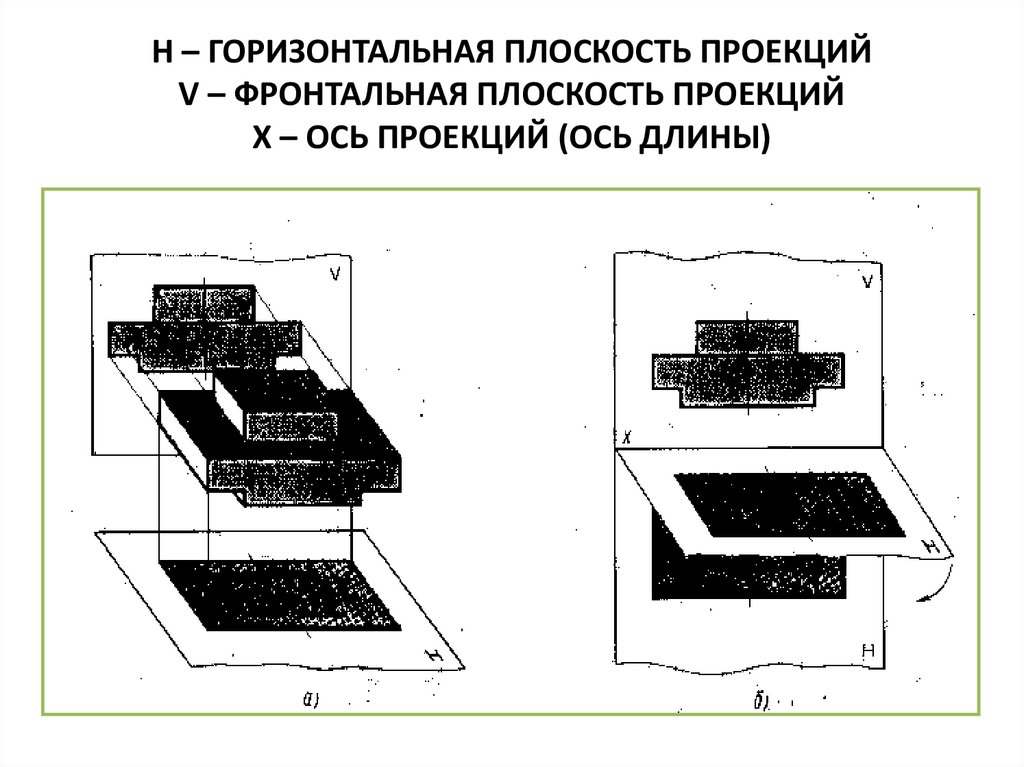

Н – ГОРИЗОНТАЛЬНАЯ ПЛОСКОСТЬ ПРОЕКЦИЙ
V – ФРОНТАЛЬНАЯ ПЛОСКОСТЬ ПРОЕКЦИЙ
X – ОСЬ ПРОЕКЦИЙ (ОСЬ ДЛИНЫ)

13.

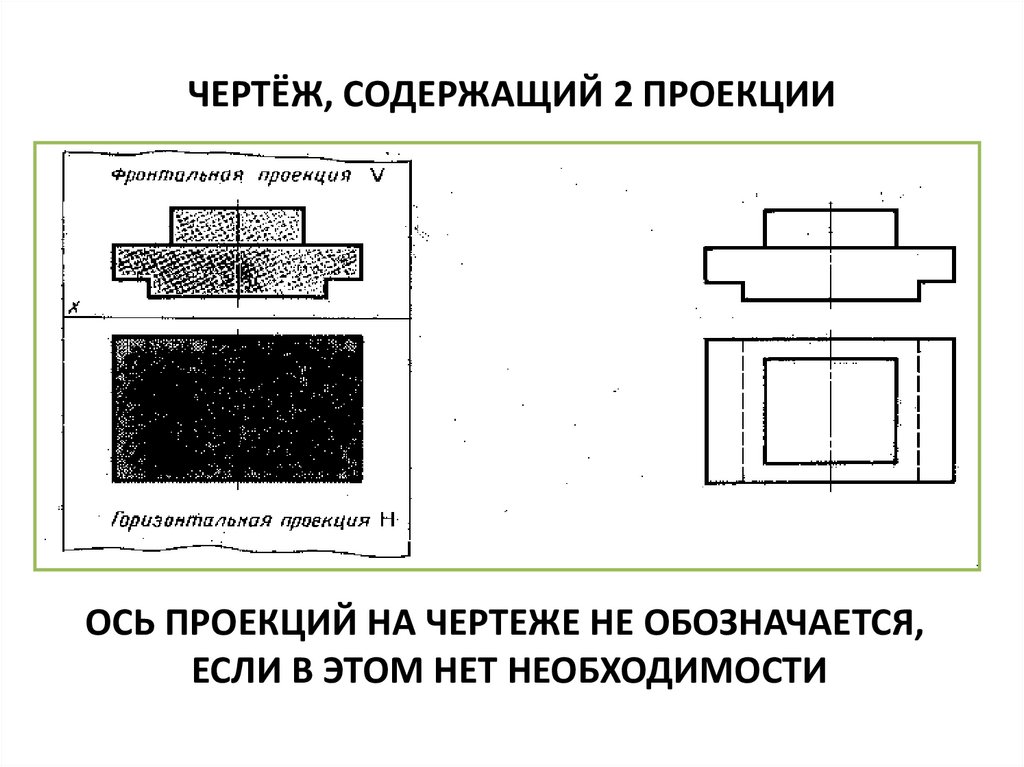

ЧЕРТЁЖ, СОДЕРЖАЩИЙ 2 ПРОЕКЦИИ
ОСЬ ПРОЕКЦИЙ НА ЧЕРТЕЖЕ НЕ ОБОЗНАЧАЕТСЯ,
ЕСЛИ В ЭТОМ НЕТ НЕОБХОДИМОСТИ

14.

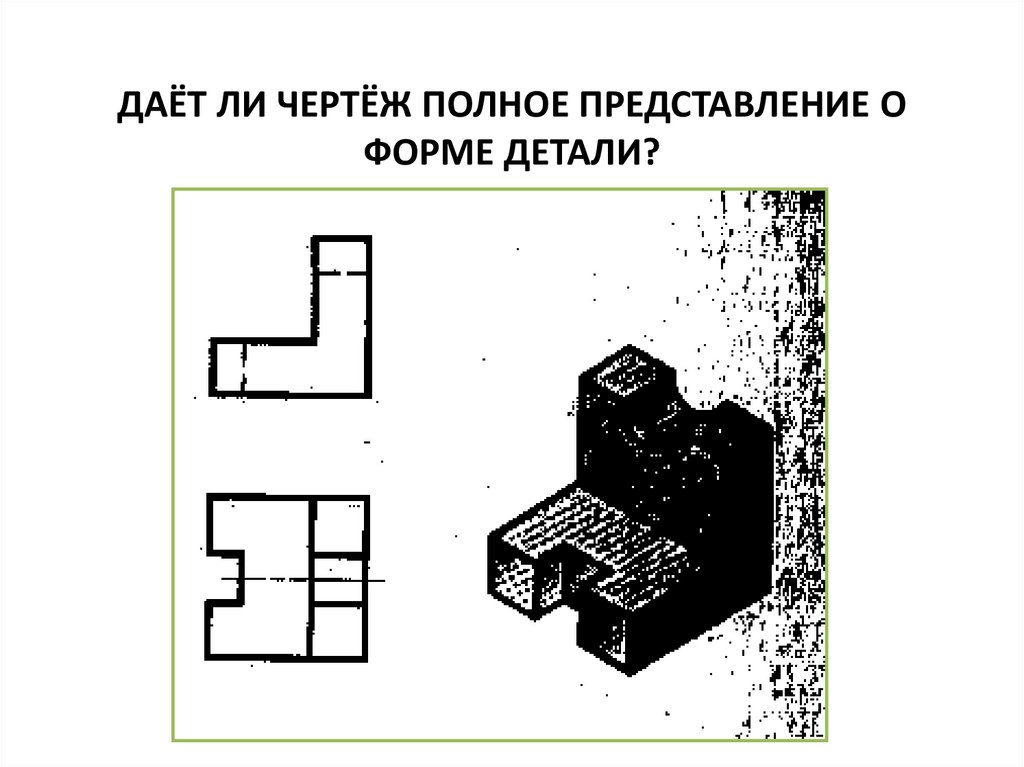

ДАЁТ ЛИ ЧЕРТЁЖ ПОЛНОЕ ПРЕДСТАВЛЕНИЕ О
ФОРМЕ ДЕТАЛИ?

15.

КАКОВ ВЫХОД?
НЕОБХОДИМО ПОСТРОИТЬ
ТРЕТЬЮПРОЕКЦИЮ ДЕТАЛИ.

16.

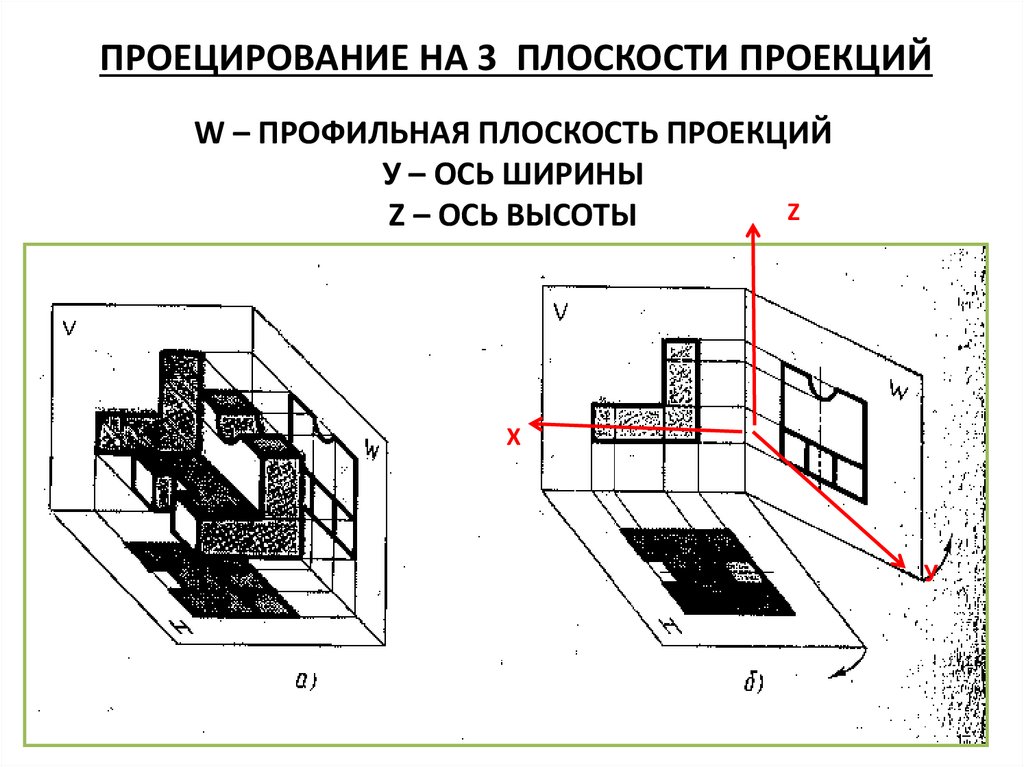

ПРОЕЦИРОВАНИЕ НА 3 ПЛОСКОСТИ ПРОЕКЦИЙ
W – ПРОФИЛЬНАЯ ПЛОСКОСТЬ ПРОЕКЦИЙ
У – ОСЬ ШИРИНЫ
Z
Z – ОСЬ ВЫСОТЫ
X
У

17.

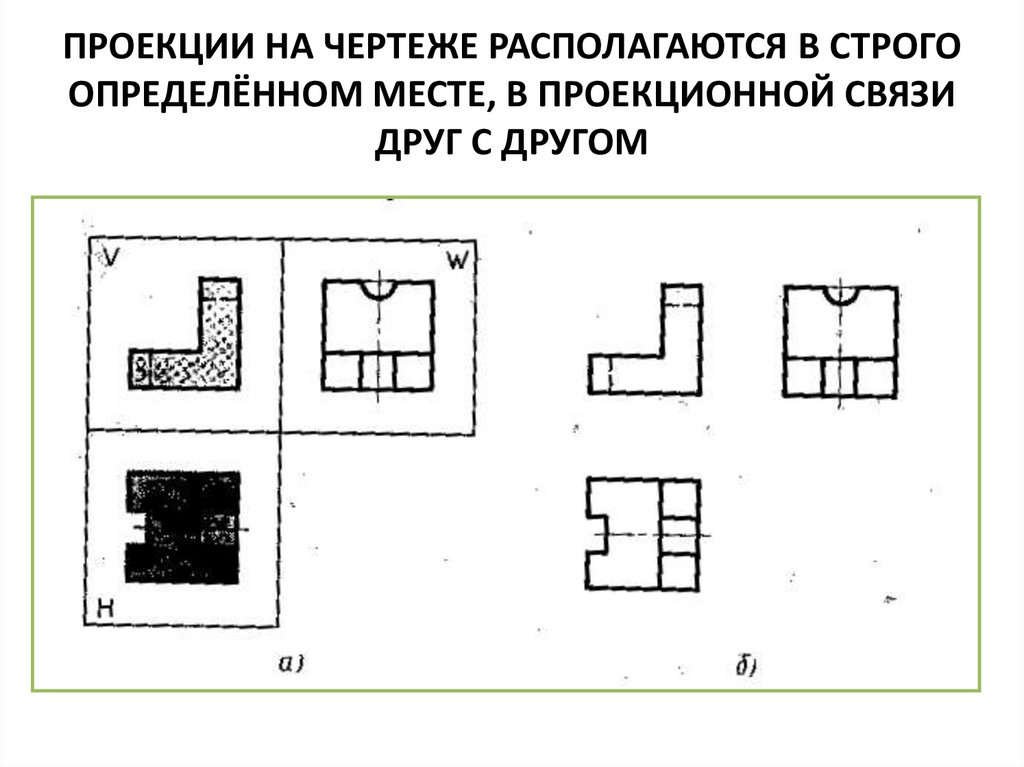

ПРОЕКЦИИ НА ЧЕРТЕЖЕ РАСПОЛАГАЮТСЯ В СТРОГО
ОПРЕДЕЛЁННОМ МЕСТЕ, В ПРОЕКЦИОННОЙ СВЯЗИ
ДРУГ С ДРУГОМ

18.

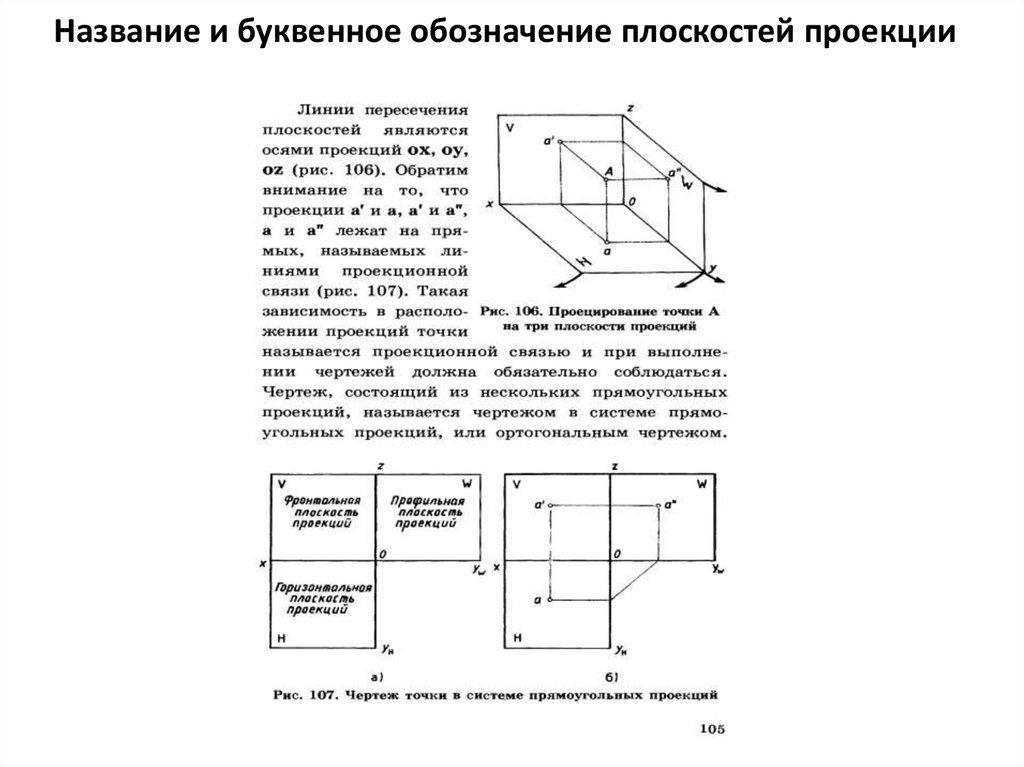

Название и буквенное обозначение плоскостей проекции

19.

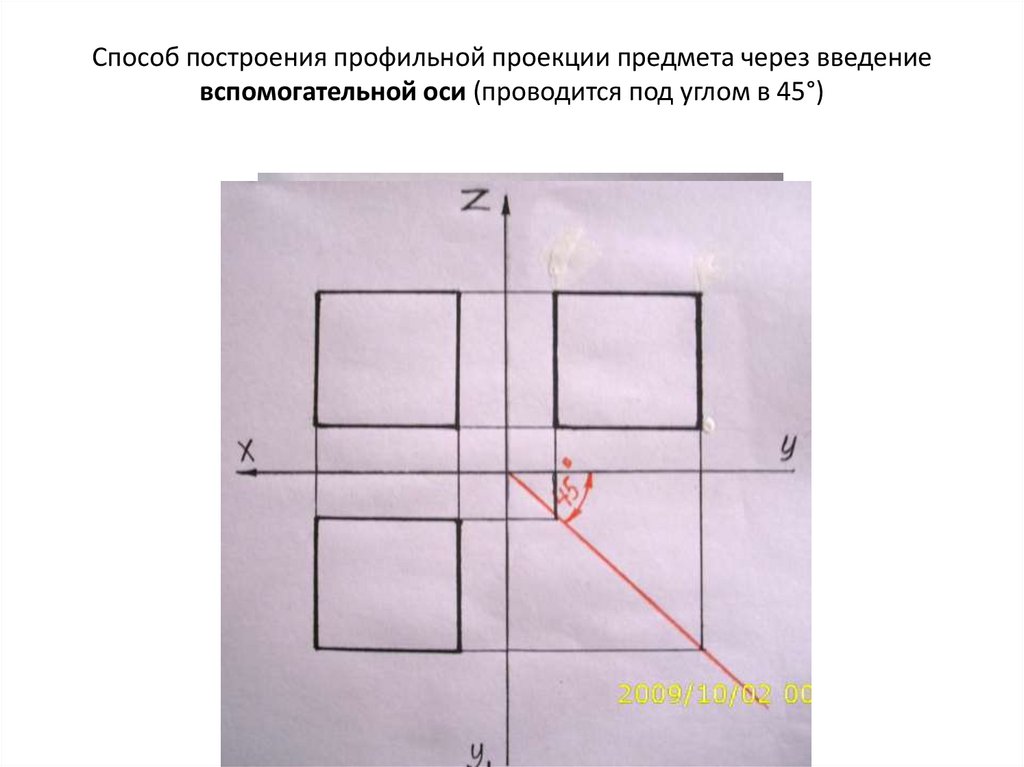

Способ построения профильной проекции предмета через введение
вспомогательной оси (проводится под углом в 45°)

20.

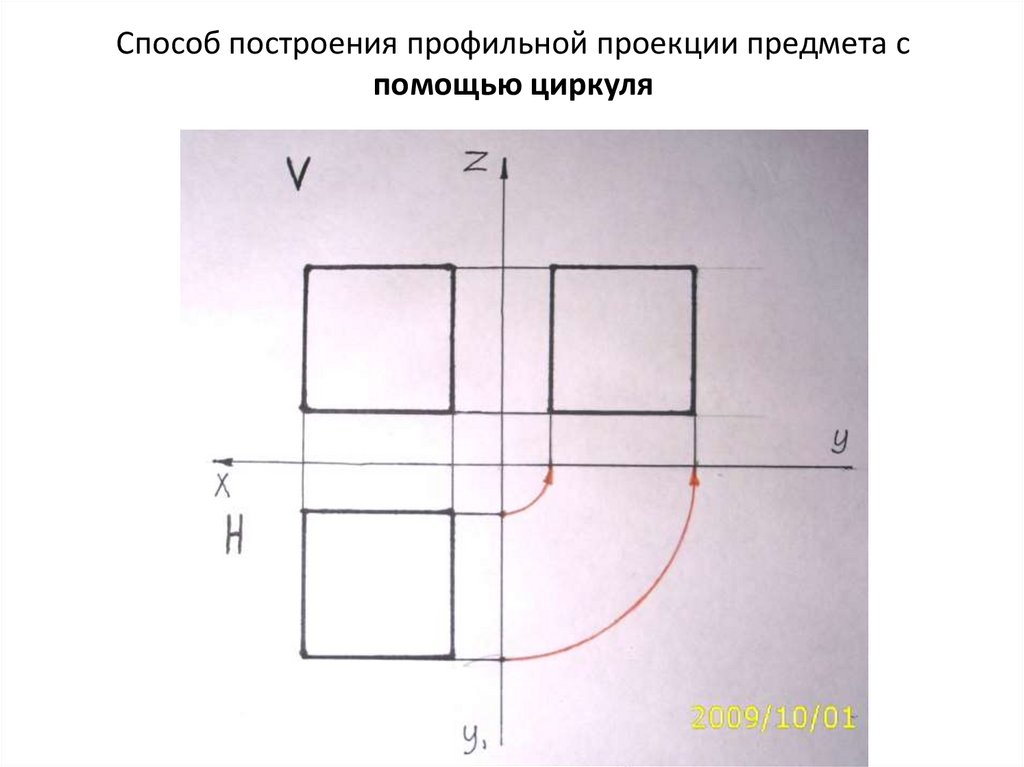

Способ построения профильной проекции предмета с
помощью циркуля

21.

Задание:
• Построить чертеж куба в трех видах по
образцу слайда 21, нанести все
обозначения.
