Колебательный контур

1.

2.

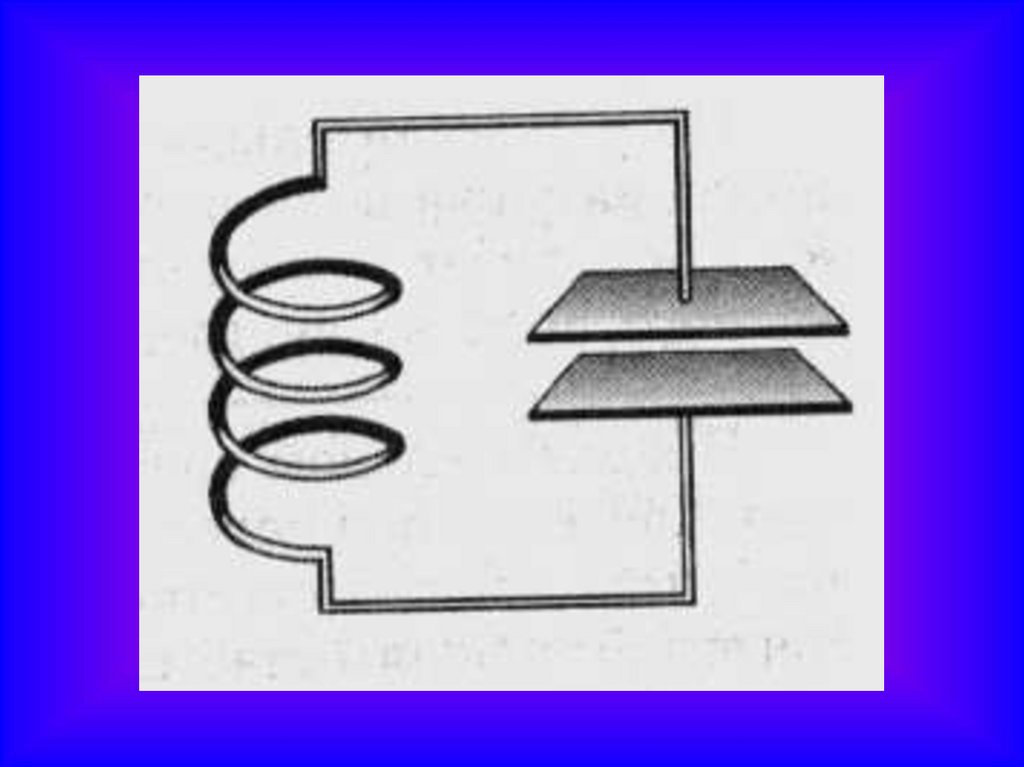

3. Простейший колебательный контур.

4.

КОЛЕБАТЕЛЬНЫЙ КОНТУР,
замкнутая электрическая цепь,
состоящая из конденсатора
емкостью С и катушки с
индуктивностью L, в которой
могут возбуждаться собственные
колебания с частотой ,
обусловленные перекачкой энергии
из электрического поля
конденсатора в магнитное поле
катушки и обратно.

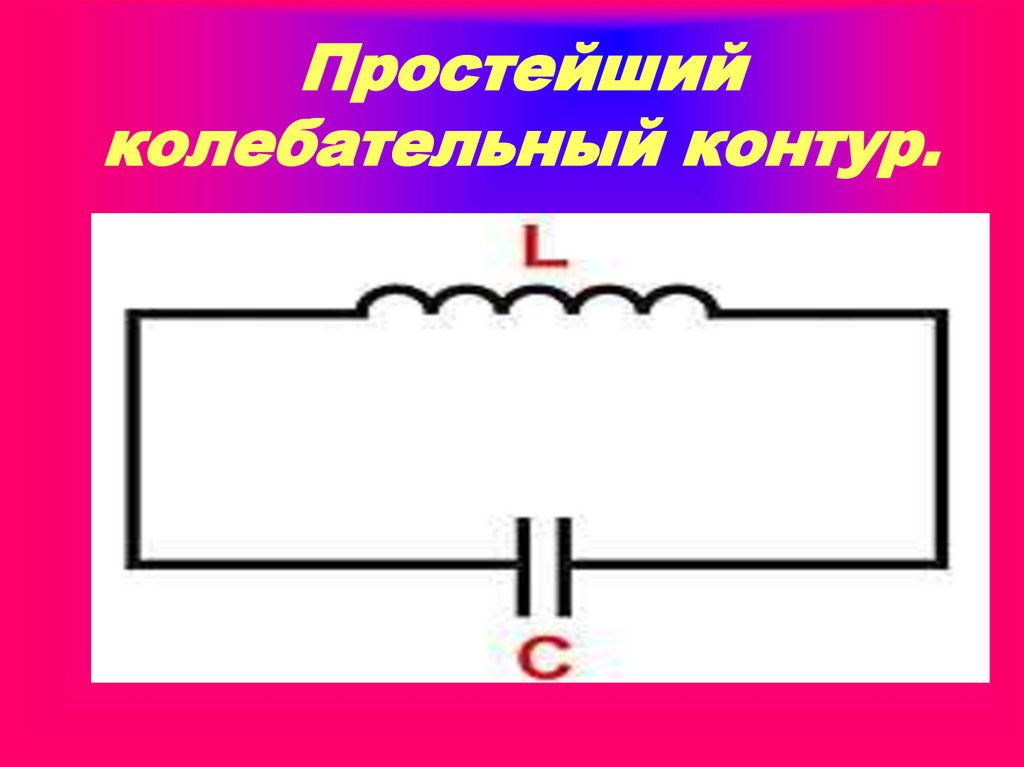

5. Простейший колебательный контур.

6.

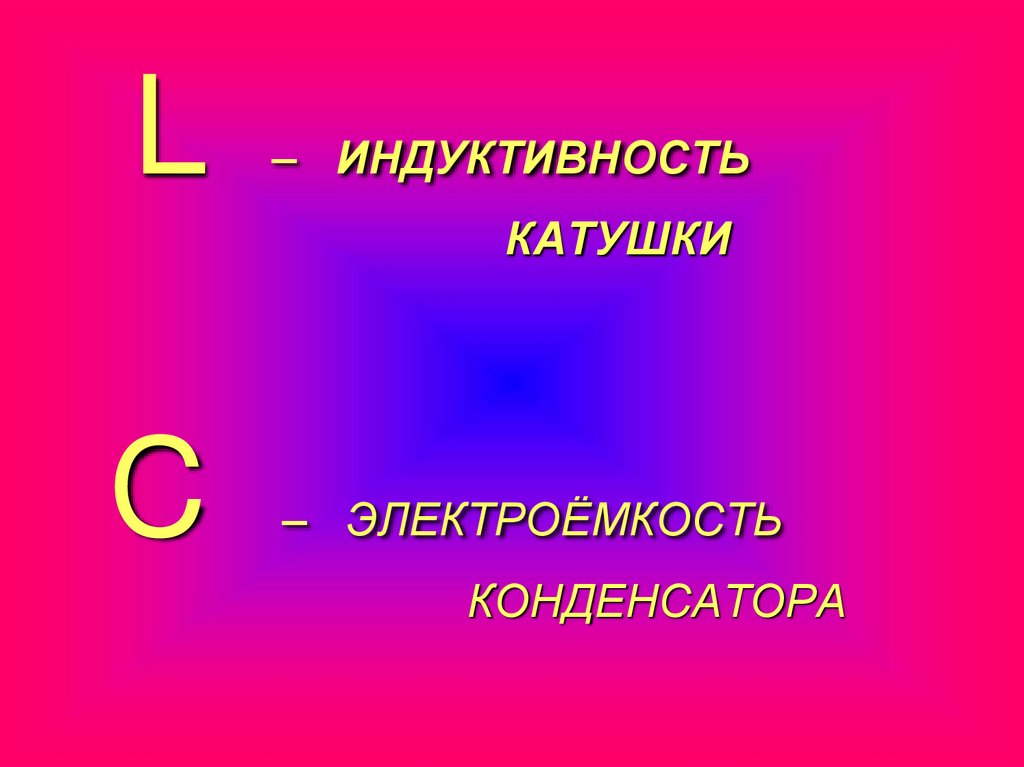

L
– ИНДУКТИВНОСТЬ
КАТУШКИ
C
– ЭЛЕКТРОЁМКОСТЬ
КОНДЕНСАТОРА

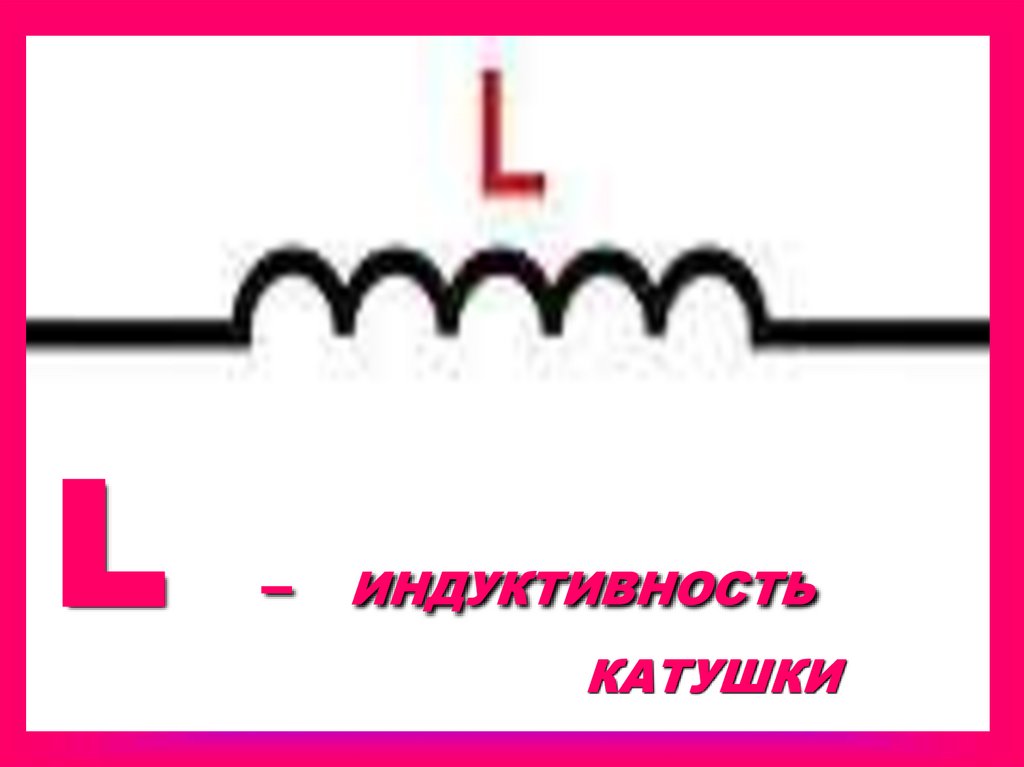

7. L – ИНДУКТИВНОСТЬ КАТУШКИ

8.

L
– ИНДУКТИВНОСТЬ
КАТУШКИ
[ L ] = [ Гн ]

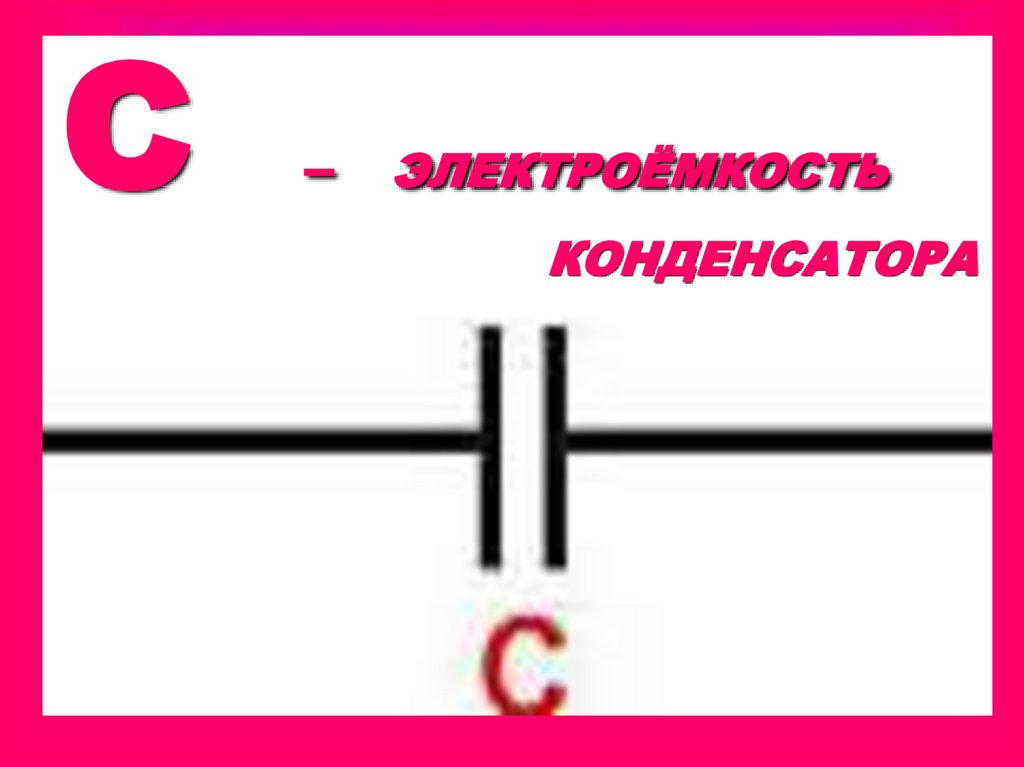

9. C – ЭЛЕКТРОЁМКОСТЬ КОНДЕНСАТОРА

10. C – ЭЛЕКТРОЁМКОСТЬ КОНДЕНСАТОРА

[C]=[Ф]

11.

В реальных
колебательных
контурах всегда есть
активное
сопротивление,
которое
обусловливает
затухание колебаний.

12.

Периодические или
почти периодические
изменения заряда,
силы тока и
напряжения
называются
электромагнитными
колебаниями.

13.

Обычно эти колебания
происходят с очень большой
частотой, значительно
превышающей частоту
механических колебаний.
٧ = 50 Гц

14.

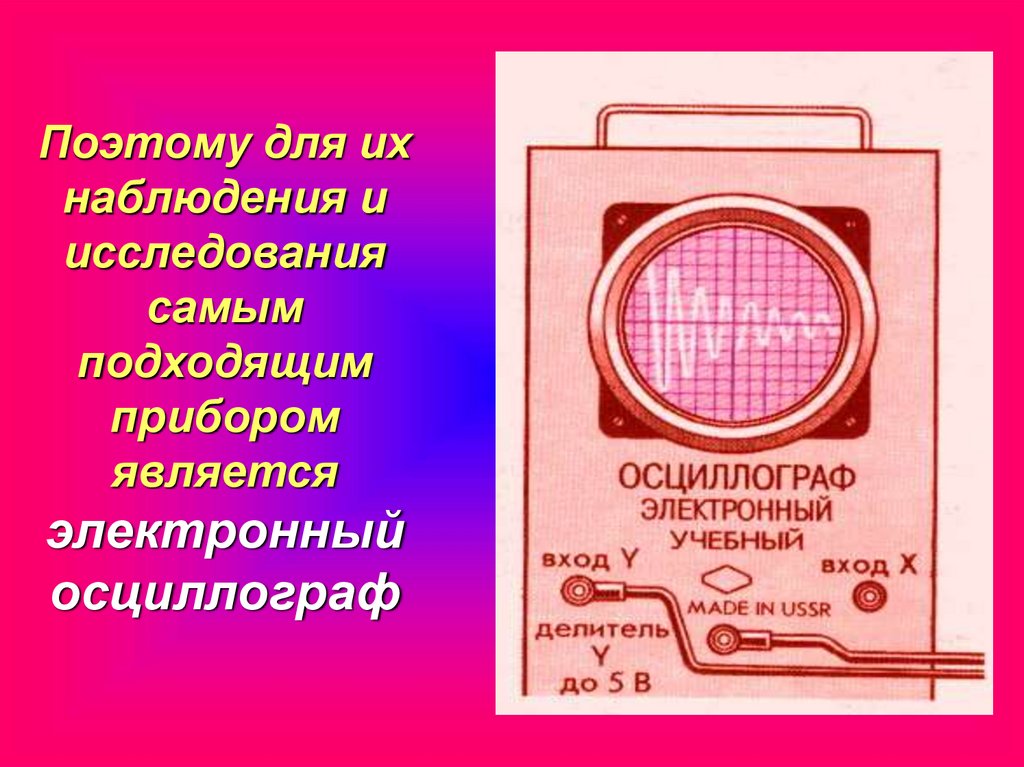

Поэтому для их
наблюдения и
исследования
самым
подходящим
прибором
является
электронный
осциллограф

15.

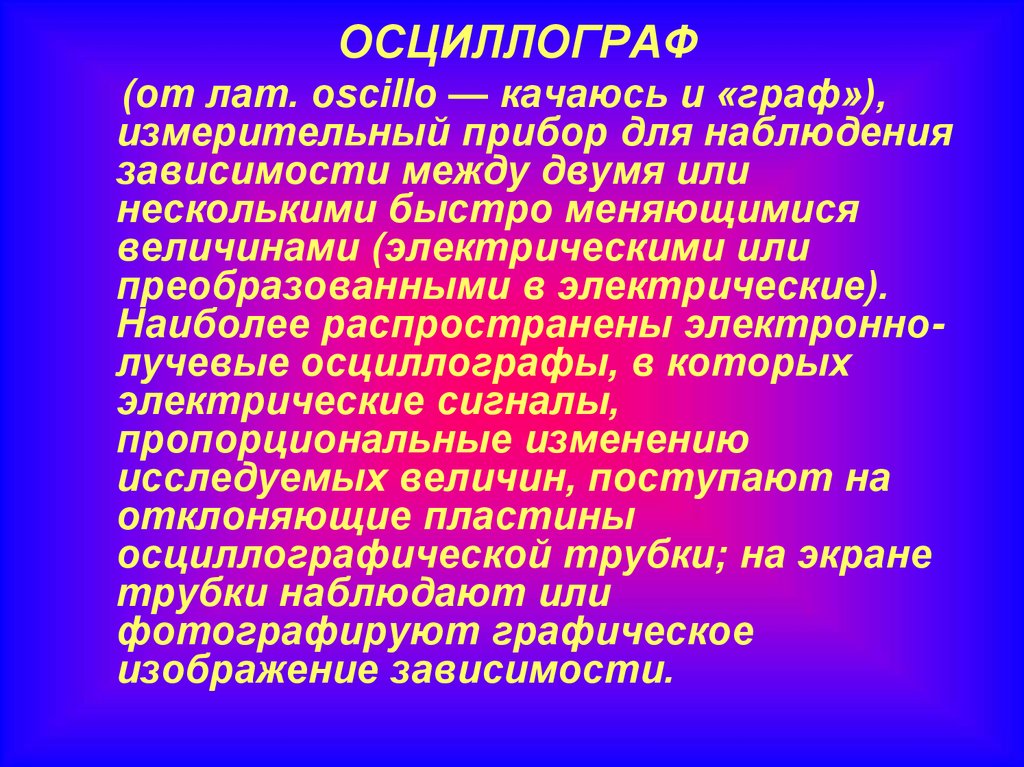

ОСЦИЛЛОГРАФ
(от лат. oscillo — качаюсь и «граф»),
измерительный прибор для наблюдения
зависимости между двумя или
несколькими быстро меняющимися
величинами (электрическими или
преобразованными в электрические).
Наиболее распространены электроннолучевые осциллографы, в которых
электрические сигналы,
пропорциональные изменению
исследуемых величин, поступают на
отклоняющие пластины
осциллографической трубки; на экране
трубки наблюдают или
фотографируют графическое
изображение зависимости.

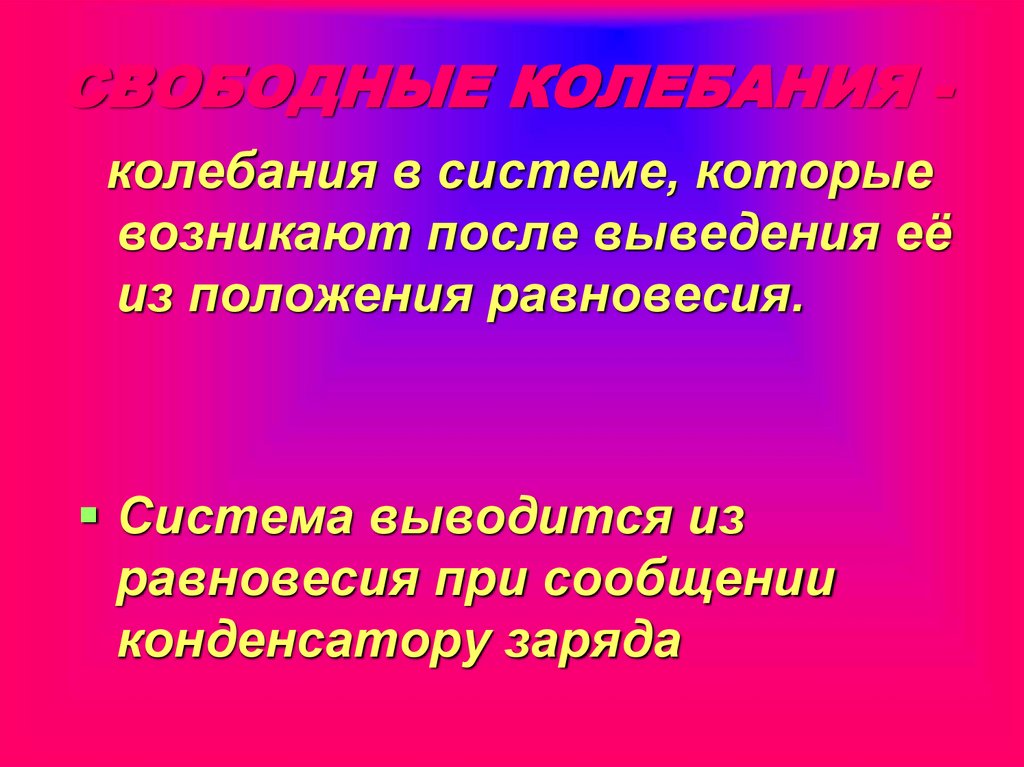

16. СВОБОДНЫЕ КОЛЕБАНИЯ -

СВОБОДНЫЕ КОЛЕБАНИЯ колебания в системе, которые
возникают после выведения её
из положения равновесия.
Система выводится из
равновесия при сообщении
конденсатору заряда

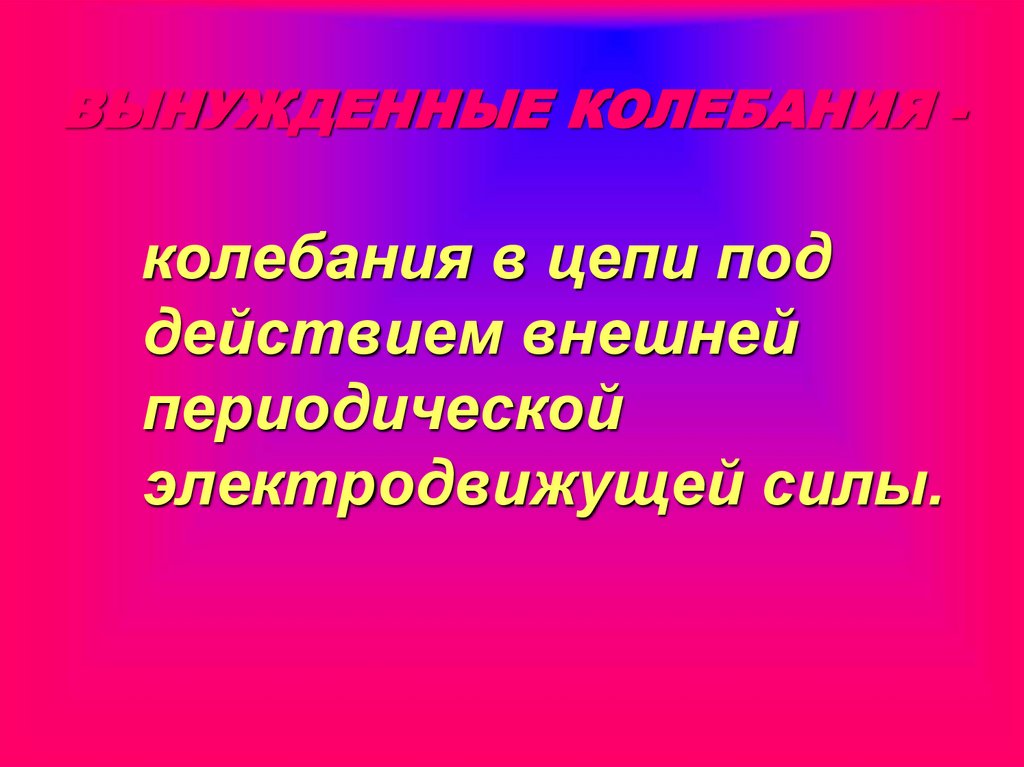

17. ВЫНУЖДЕННЫЕ КОЛЕБАНИЯ -

колебания в цепи под
действием внешней
периодической
электродвижущей силы.

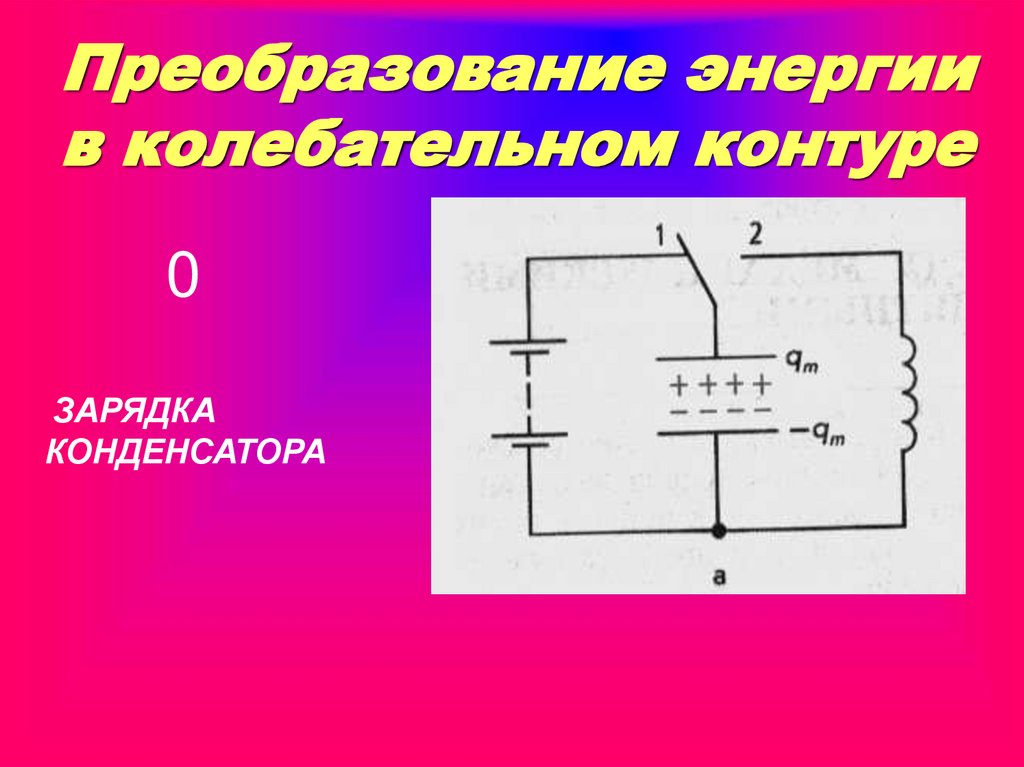

18. Преобразование энергии в колебательном контуре

0
ЗАРЯДКА
КОНДЕНСАТОРА

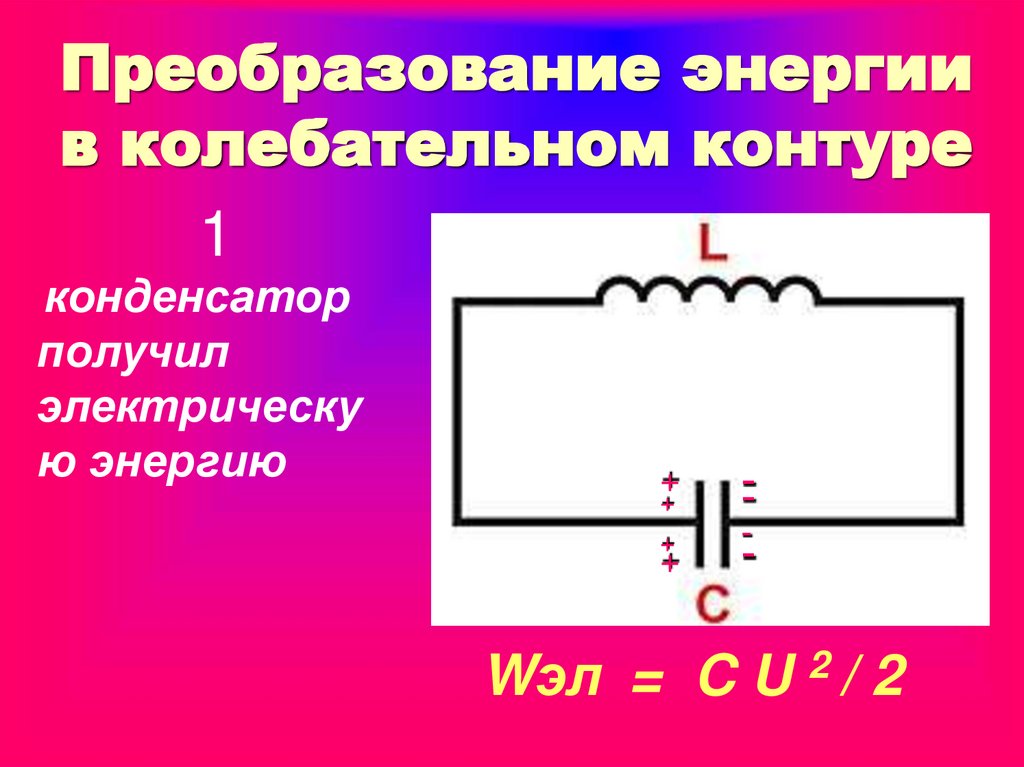

19. Преобразование энергии в колебательном контуре

1
конденсатор
получил
электрическу
ю энергию
II
+
+
+
+
--
Wэл = C U 2 / 2

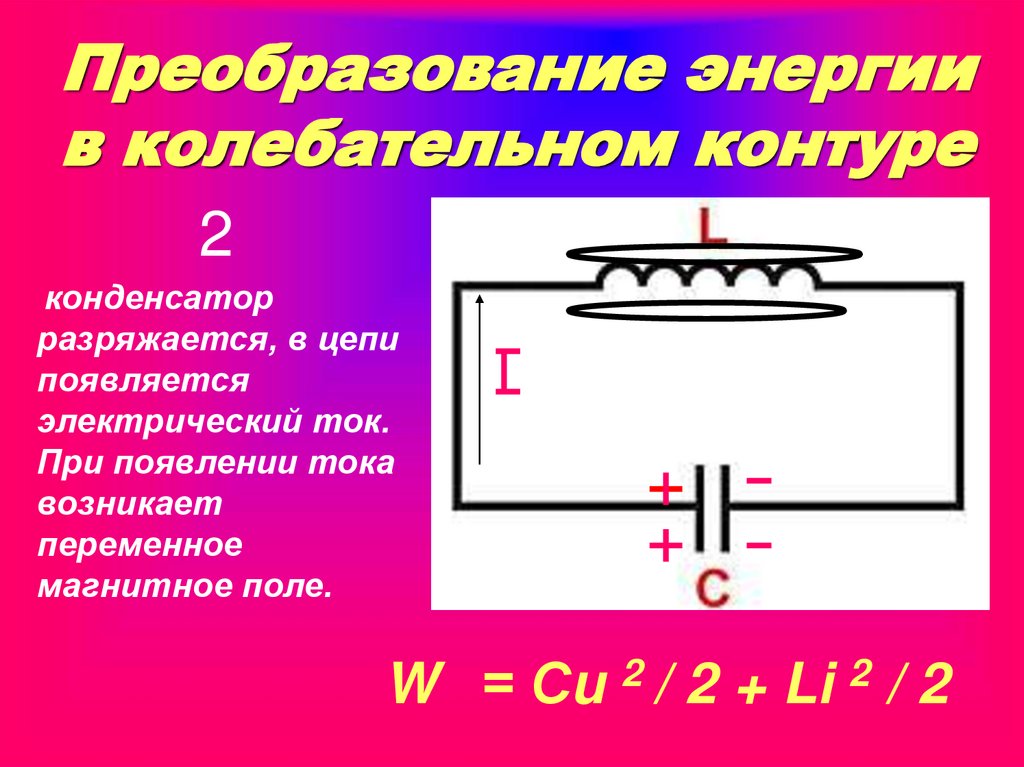

20. Преобразование энергии в колебательном контуре

2
конденсатор
разряжается, в цепи
появляется
электрический ток.
При появлении тока
возникает
переменное
магнитное поле.
W = Сu 2 / 2 + Li 2 / 2

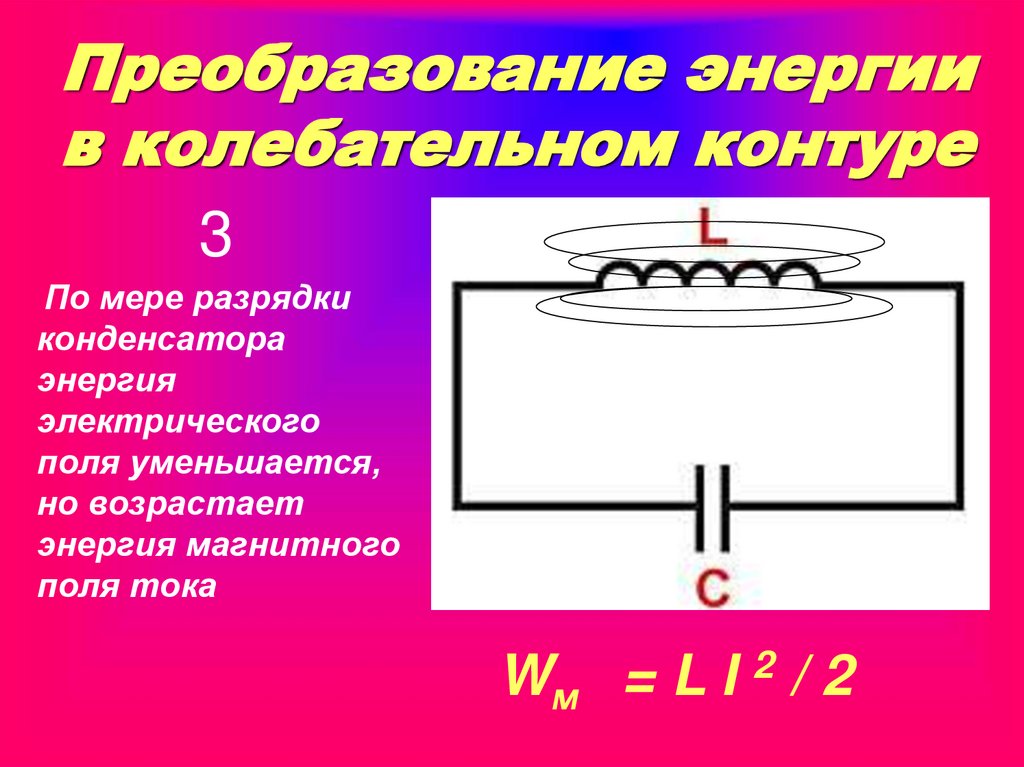

21. Преобразование энергии в колебательном контуре

3
По мере разрядки
конденсатора
энергия
электрического
поля уменьшается,
но возрастает
энергия магнитного
поля тока
Wм = L I 2 / 2

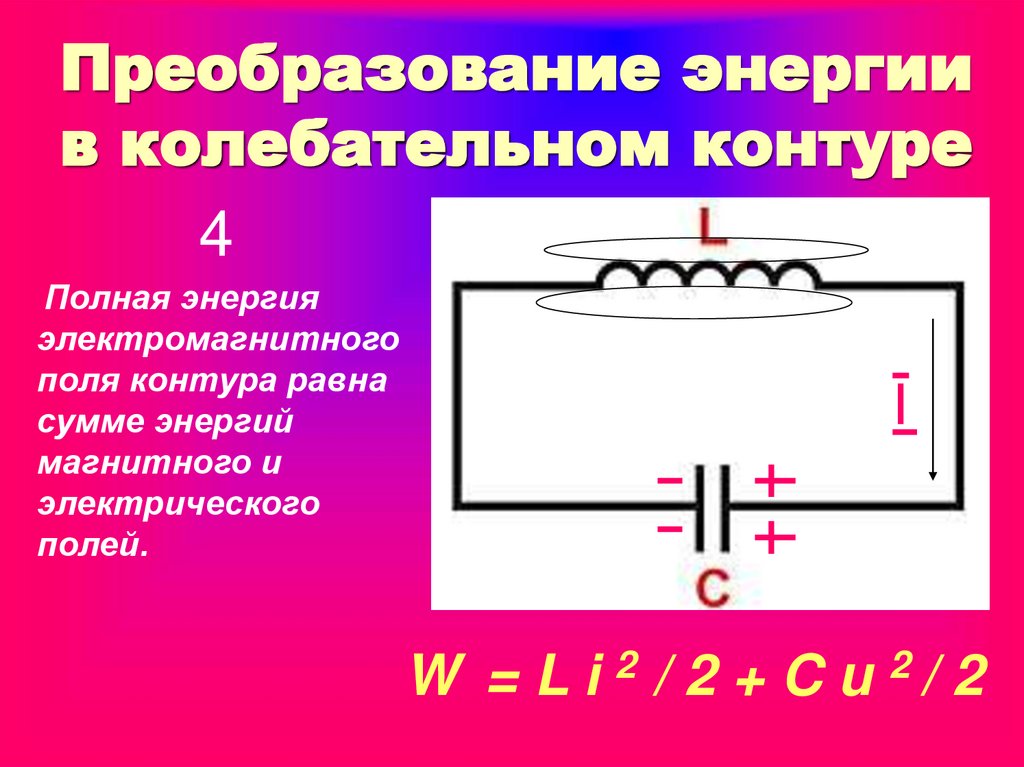

22. Преобразование энергии в колебательном контуре

4
Полная энергия
электромагнитного
поля контура равна
сумме энергий
магнитного и
электрического
полей.
II
-
W = L i 2 / 2 + C u 2/ 2

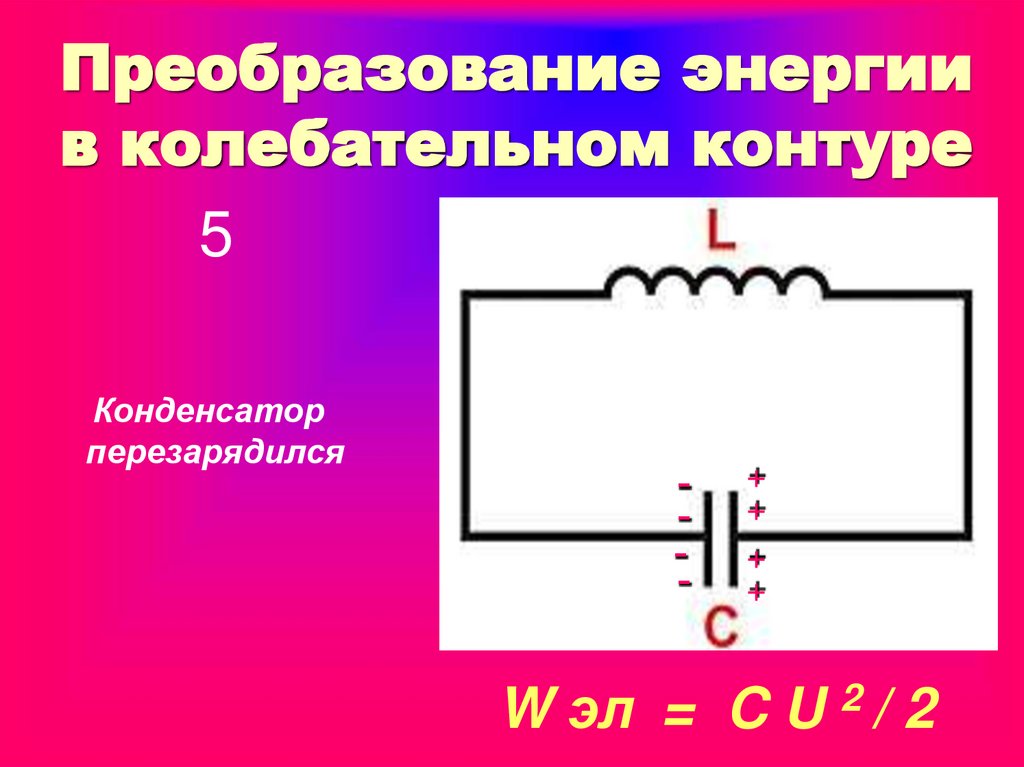

23. Преобразование энергии в колебательном контуре

5
II
Конденсатор
перезарядился
- -
-
+
+
+
+
W эл = C U 2 / 2

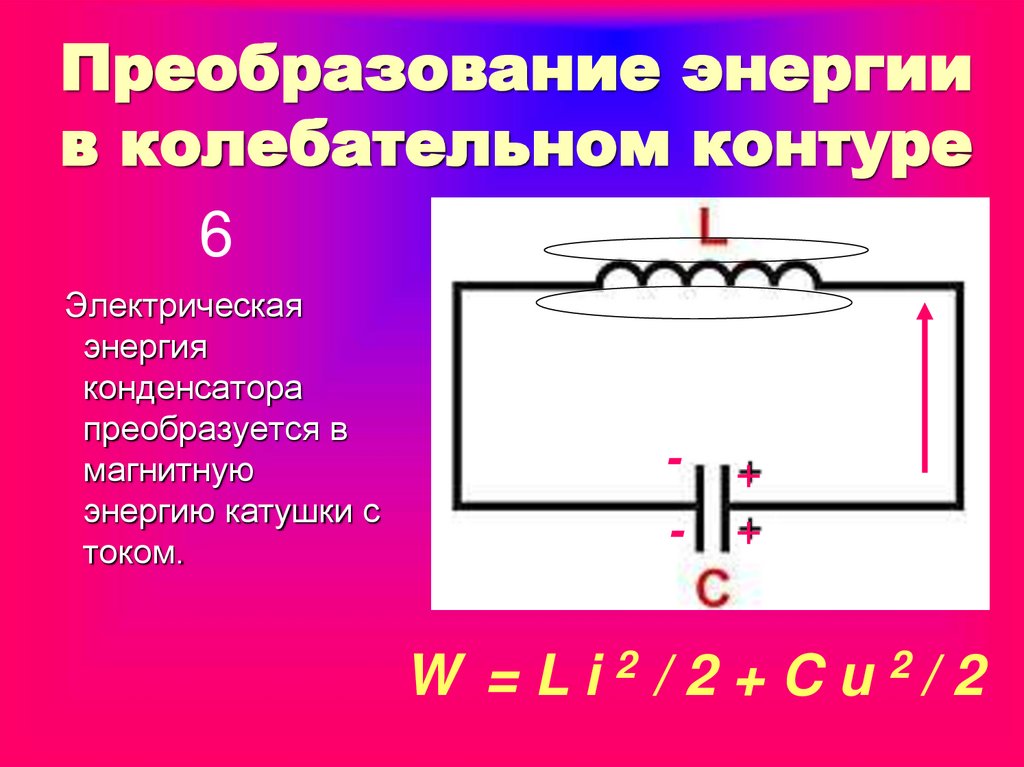

24. Преобразование энергии в колебательном контуре

6
Электрическая
энергия
конденсатора
преобразуется в
магнитную
энергию катушки с
током.
II
-
-
+
+
+ +
+
W = L i 2 / 2 + C u 2/ 2

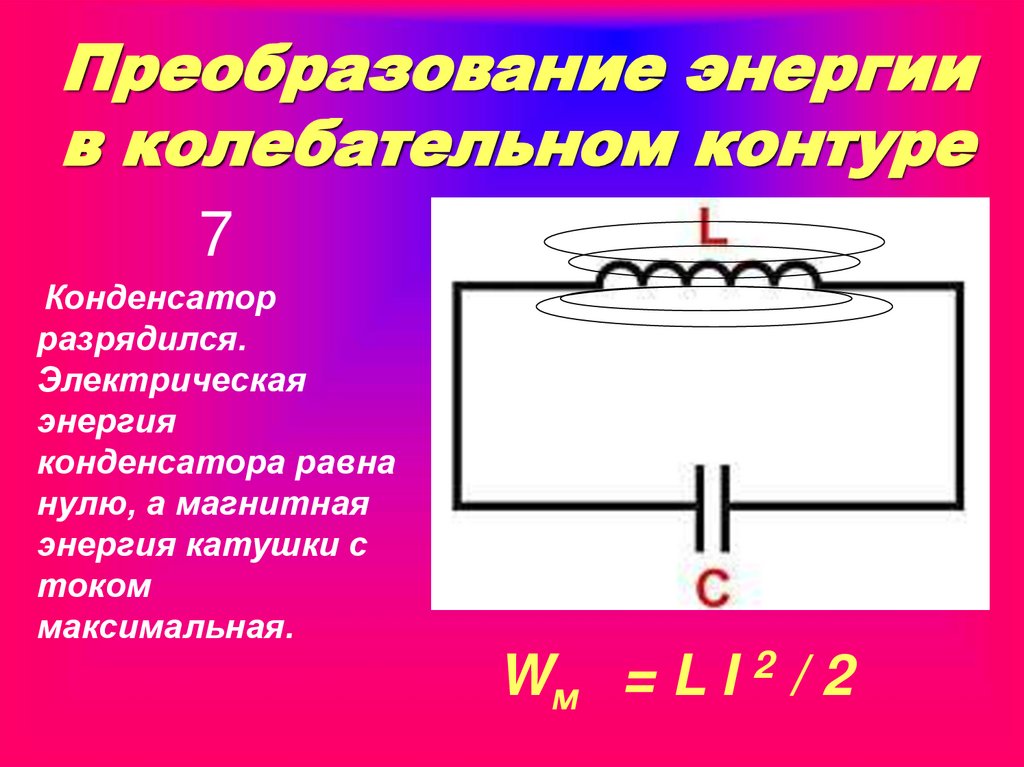

25. Преобразование энергии в колебательном контуре

7
Конденсатор
разрядился.
Электрическая
энергия
конденсатора равна
нулю, а магнитная
энергия катушки с
током
максимальная.
Wм = L I 2 / 2

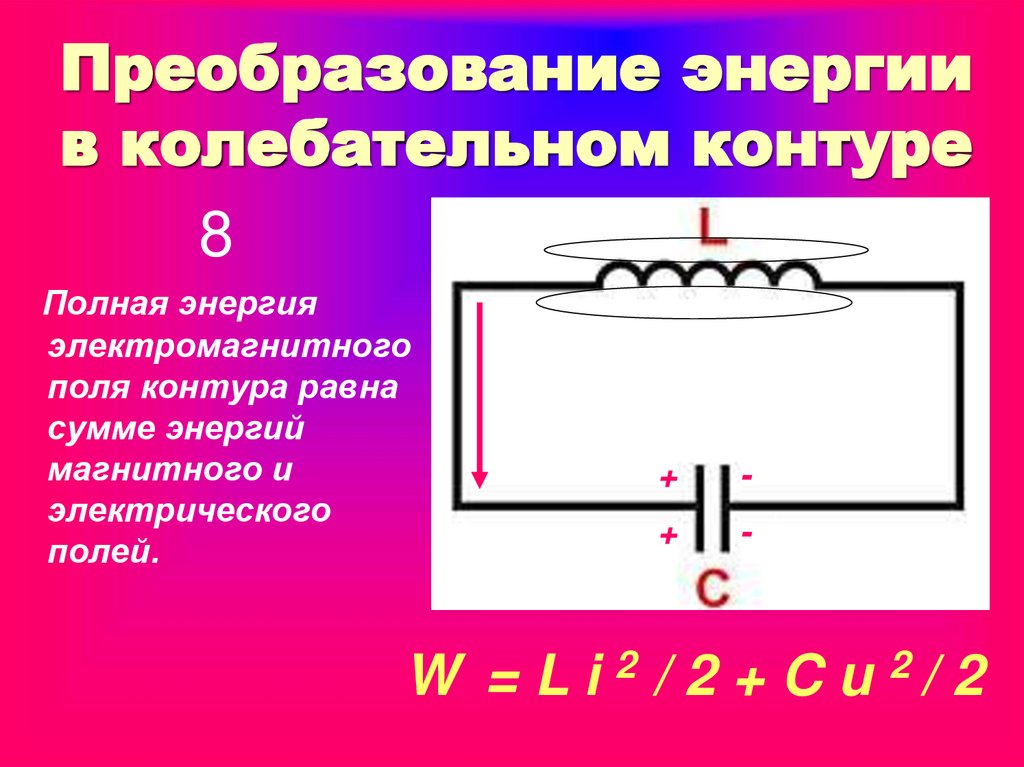

26. Преобразование энергии в колебательном контуре

8
Полная энергия
электромагнитного
поля контура равна
сумме энергий
магнитного и
электрического
полей.
II
-+
-
+
+ +
-
W = L i 2 / 2 + C u 2/ 2

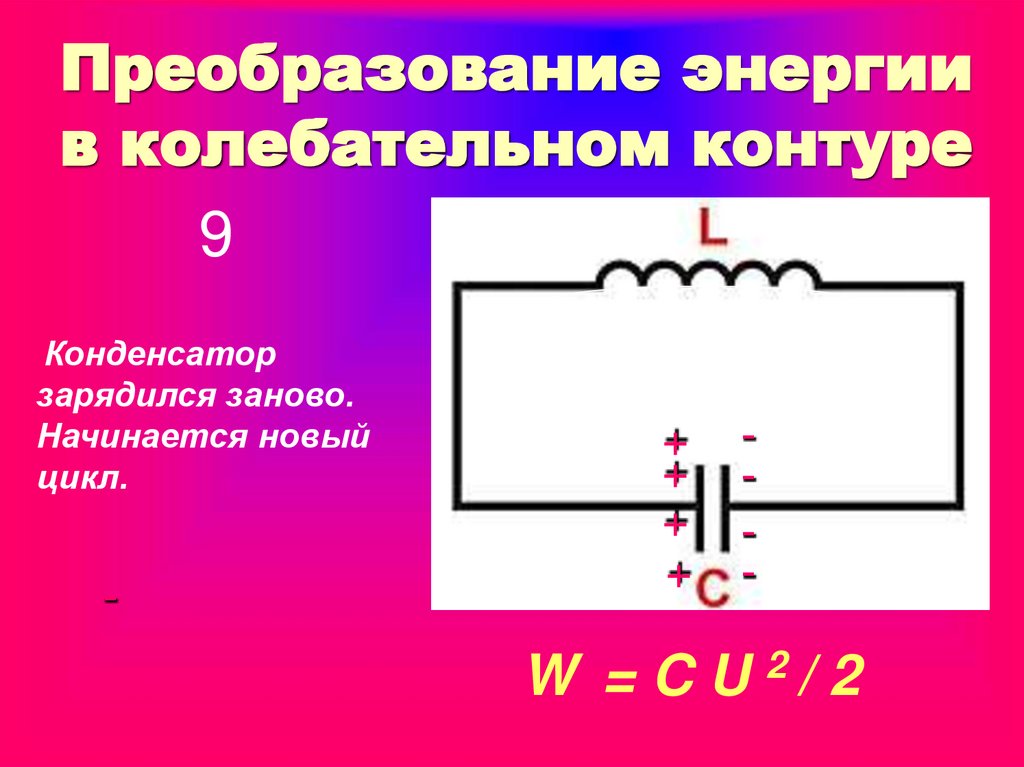

27. Преобразование энергии в колебательном контуре

9
Конденсатор
зарядился заново.
Начинается новый
цикл.
-
II
+
-+
+
+
+
-
+
W = C U 2/ 2

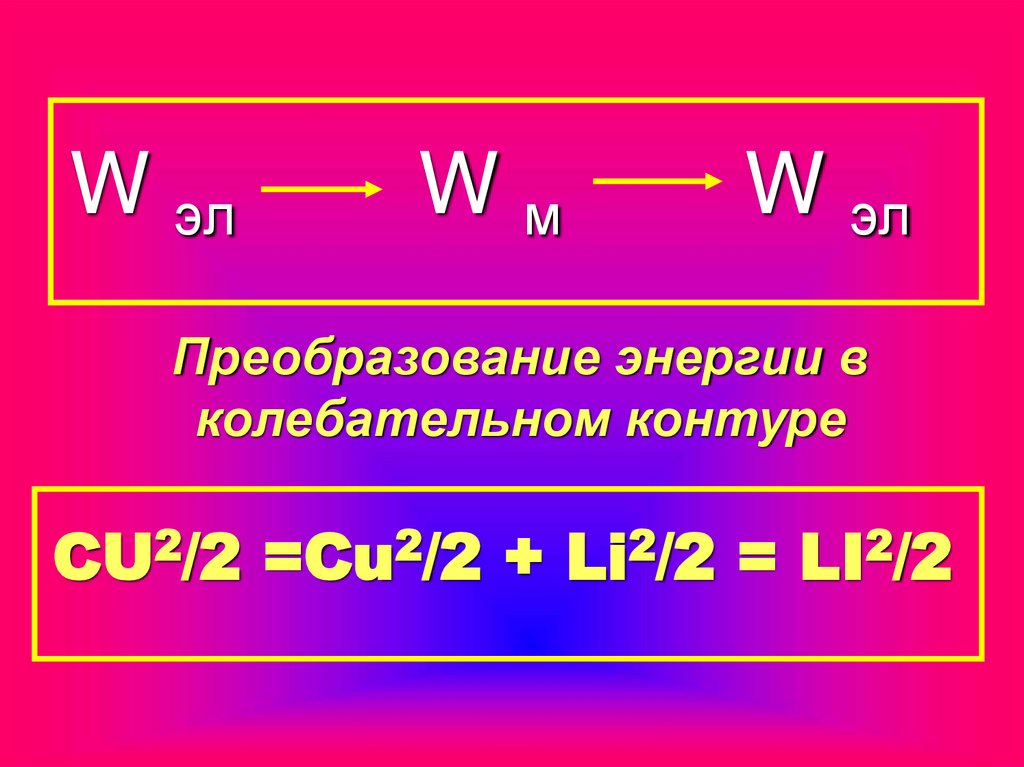

28. CU2/2 =Cu2/2 + Li2/2 = LI2/2

W эл
Wм
W эл
Преобразование энергии в
колебательном контуре
CU2/2 =Cu2/2 + Li2/2 = LI2/2

29.

Презентацию выполнили
Студенты группы 1ТК
Игнатенко Виктор
2009г.
