Обратное моделирование. Основные инженерные измерительные инстументы

1.

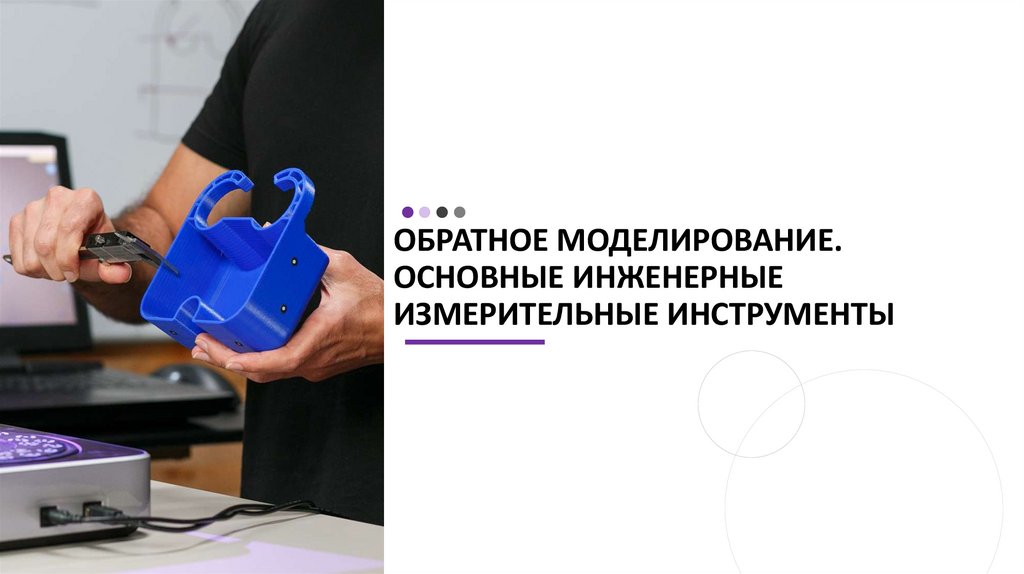

ОБРАТНОЕ МОДЕЛИРОВАНИЕ.
ОСНОВНЫЕ ИНЖЕНЕРНЫЕ
ИЗМЕРИТЕЛЬНЫЕ ИНСТРУМЕНТЫ

2.

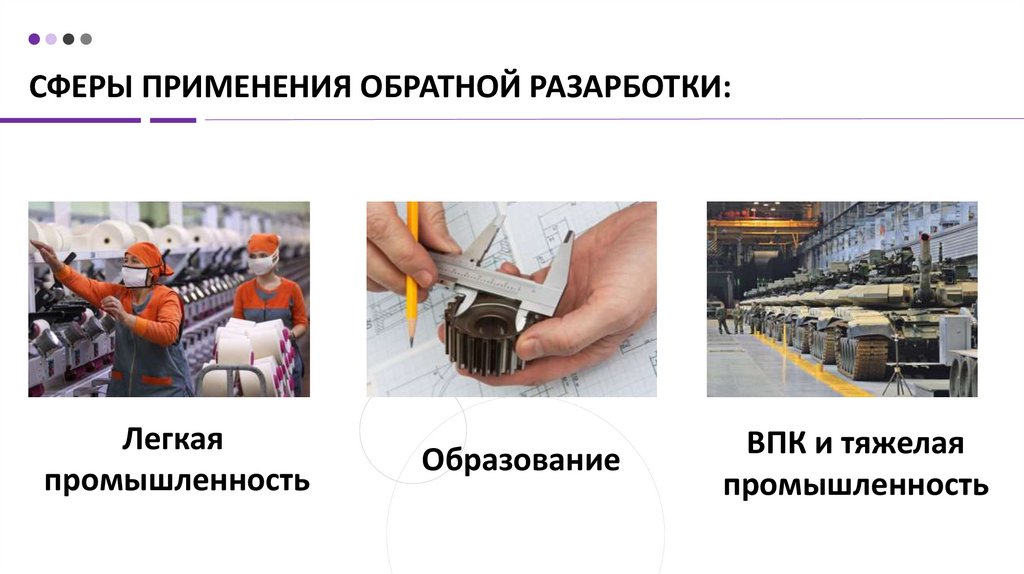

СФЕРЫ ПРИМЕНЕНИЯ ОБРАТНОЙ РАЗАРБОТКИ:
Легкая
промышленность
Образование
ВПК и тяжелая
промышленность

3.

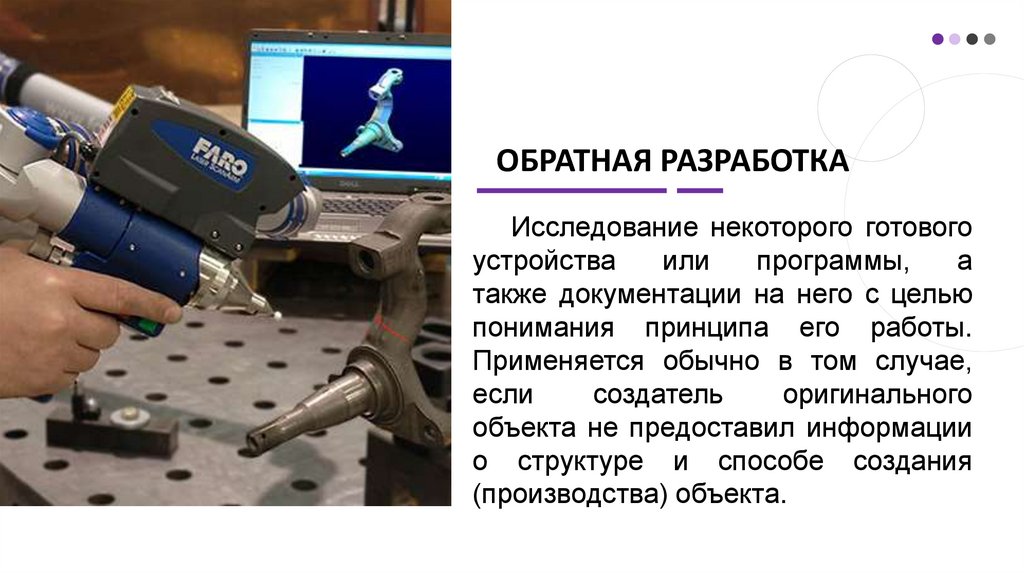

ОБРАТНАЯ РАЗРАБОТКА
Исследование некоторого готового
устройства
или
программы,
а
также документации на него с целью
понимания принципа его работы.
Применяется обычно в том случае,
если
создатель
оригинального
объекта не предоставил информации
о структуре и способе создания
(производства) объекта.

4.

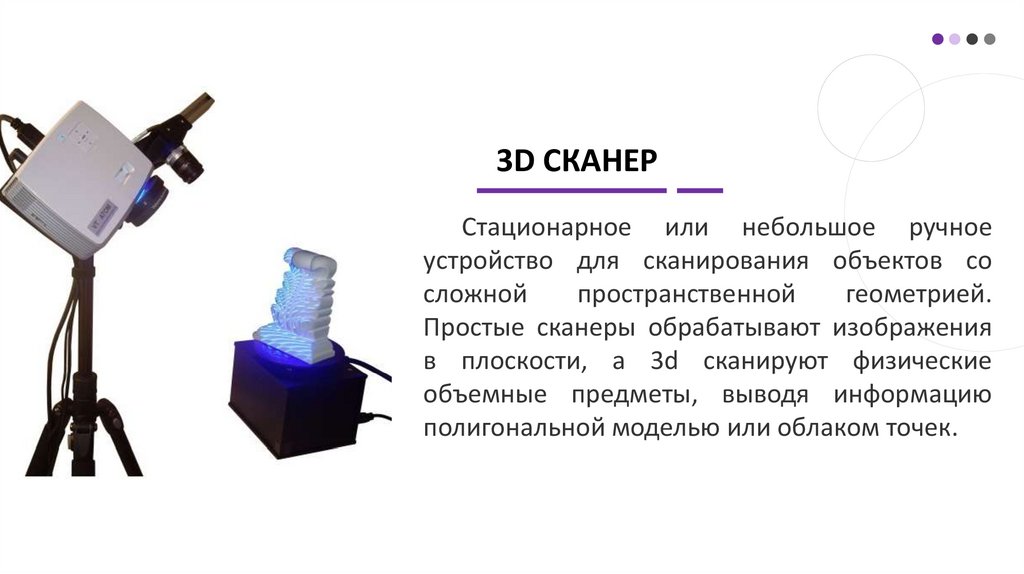

3D СКАНЕР
Стационарное или небольшое ручное
устройство для сканирования объектов со
сложной
пространственной
геометрией.
Простые сканеры обрабатывают изображения
в плоскости, а 3d сканируют физические
объемные предметы, выводя информацию
полигональной моделью или облаком точек.

5.

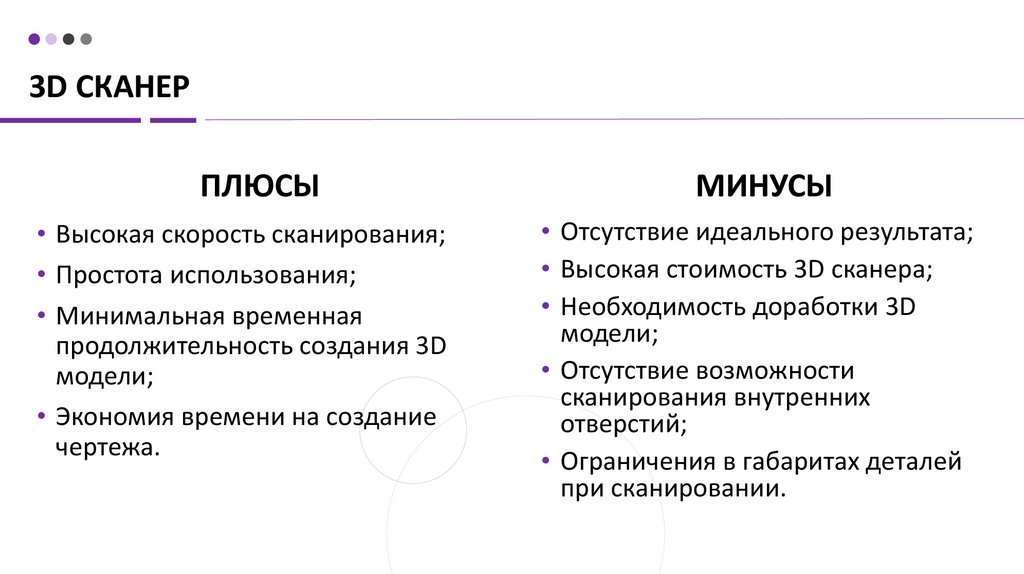

3D СКАНЕР
ПЛЮСЫ
МИНУСЫ
• Высокая скорость сканирования;
• Простота использования;
• Минимальная временная
продолжительность создания 3D
модели;
• Экономия времени на создание
чертежа.
• Отсутствие идеального результата;
• Высокая стоимость 3D сканера;
• Необходимость доработки 3D
модели;
• Отсутствие возможности
сканирования внутренних
отверстий;
• Ограничения в габаритах деталей
при сканировании.

6.

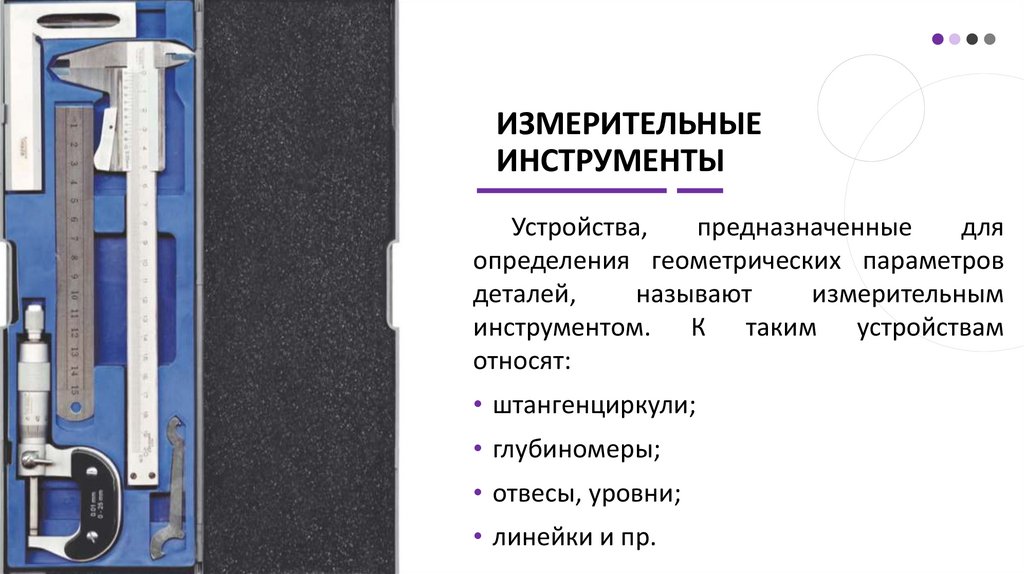

ИЗМЕРИТЕЛЬНЫЕ
ИНСТРУМЕНТЫ
Устройства,
предназначенные
для
определения геометрических параметров
деталей,
называют
измерительным
инструментом. К таким устройствам
относят:
• штангенциркули;
• глубиномеры;
• отвесы, уровни;
• линейки и пр.

7.

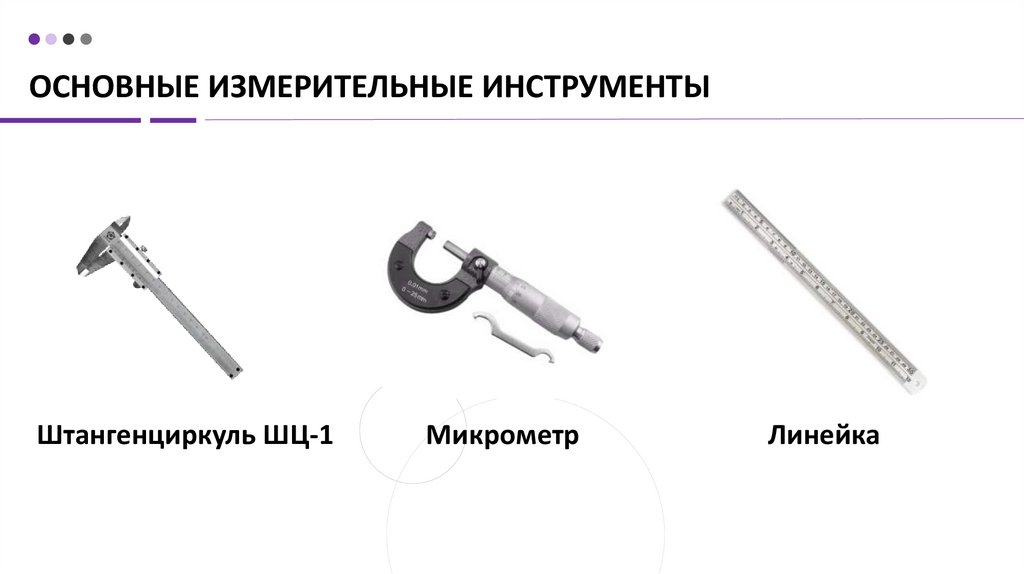

ОСНОВНЫЕ ИЗМЕРИТЕЛЬНЫЕ ИНСТРУМЕНТЫ
Штангенциркуль ШЦ-1
Микрометр
Линейка

8.

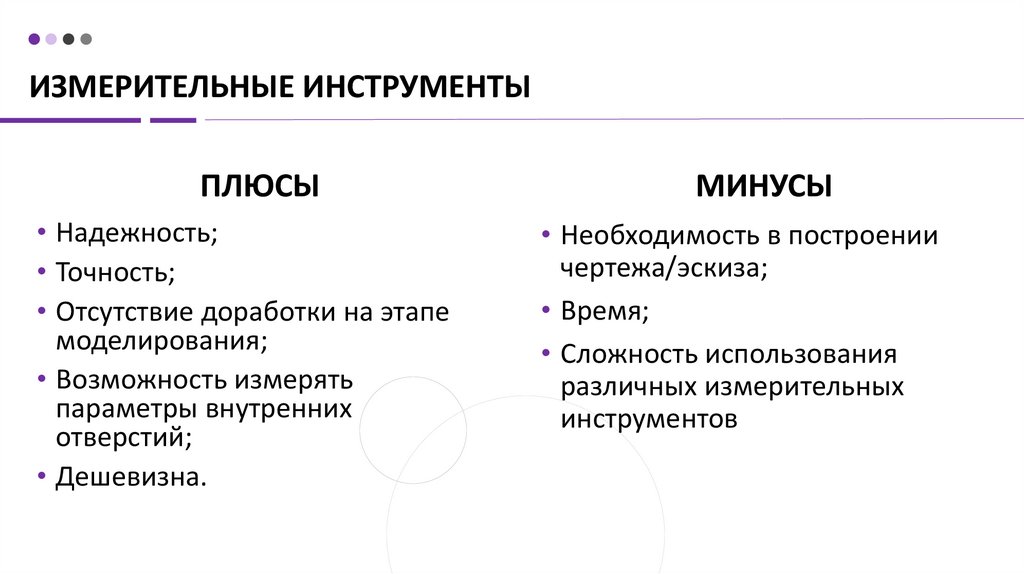

ИЗМЕРИТЕЛЬНЫЕ ИНСТРУМЕНТЫ
ПЛЮСЫ
• Надежность;
• Точность;
• Отсутствие доработки на этапе
моделирования;
• Возможность измерять
параметры внутренних
отверстий;
• Дешевизна.
МИНУСЫ
• Необходимость в построении
чертежа/эскиза;
• Время;
• Сложность использования
различных измерительных
инструментов

9.

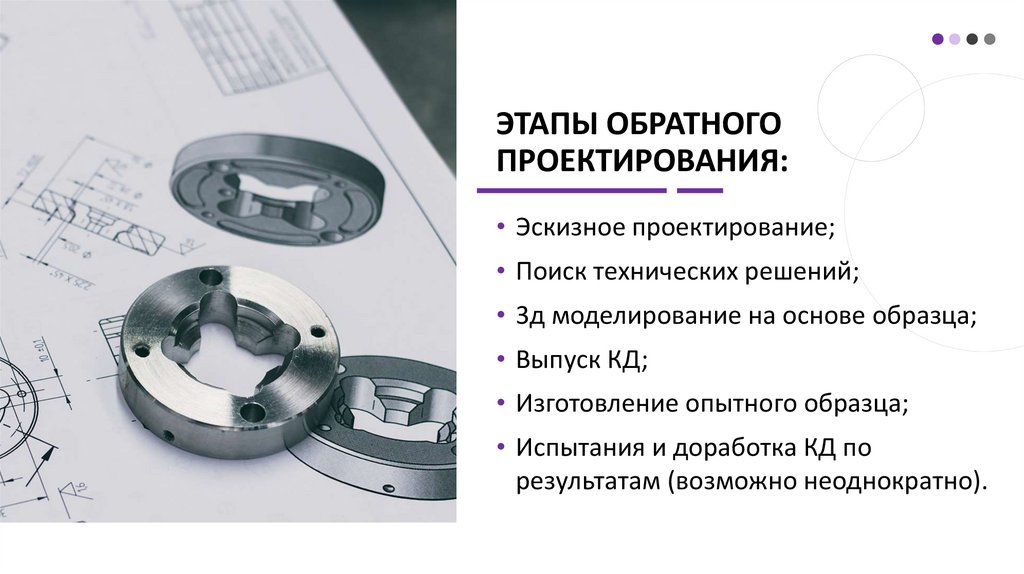

ЭТАПЫ ОБРАТНОГО
ПРОЕКТИРОВАНИЯ:
• Эскизное проектирование;
• Поиск технических решений;
• 3д моделирование на основе образца;
• Выпуск КД;
• Изготовление опытного образца;
• Испытания и доработка КД по
результатам (возможно неоднократно).
