Взрывчатые вещества и заряды

1.

Дисциплина: Взрывное дело.
Тема № 1. Взрывчатые вещества и заряды.
Занятие № 1 Взрывчатые вещества и заряды.
Лекция
Старший преподаватель ВУЦ
подполковник запаса Рыбко А.А.
г. Тюмень

2.

Учебные цели
1. Дать систематизированную основу знаний о взрывчатых
веществах.
2. Раскрыть сущность понятия инициирующие и бризантные
взрывчатые вещества, мощность взрывчатых веществ.
3. Дать представление о зарядах взрывчатых веществ.
4. Воспитывать чувство патриотизма, стремление к овладению
военной профессией и готовности к защите Отечества.
2

3.

Учебные вопросы
3
1. Общие сведения о взрывчатых веществах. Инициирующие
ВВ. Бризантные ВВ. Взрывчатые вещества нормальной и
повышенной мощности.
2.
Тротиловые
подрывные
промышленного изготовления.
шашки.
Заряды
ВВ
3. Требования безопасности при работе с ВВ и СВ. Уголовная
ответственность за хищение ВВ и СВ.

4.

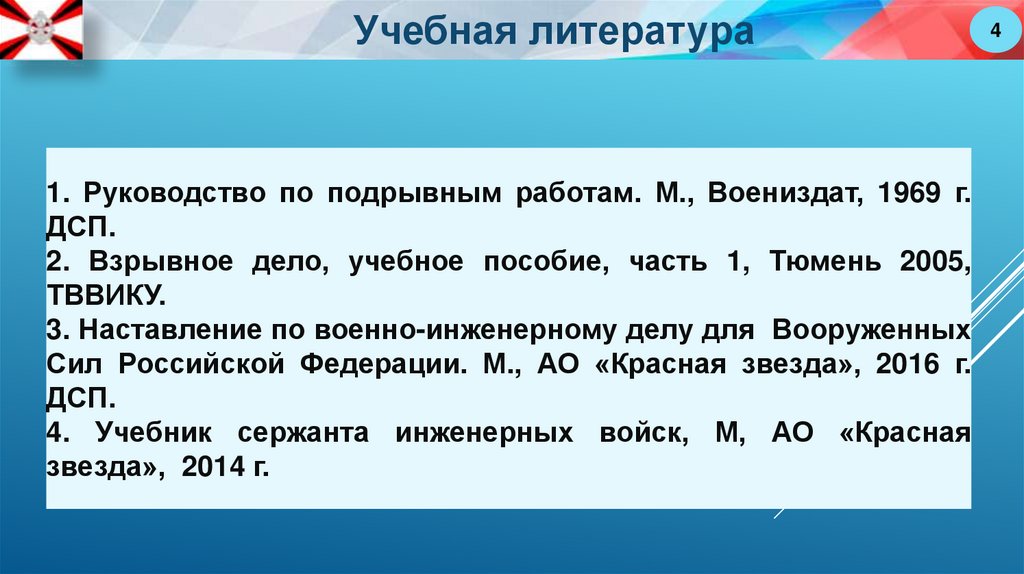

Учебная литература
1. Руководство по подрывным работам. М., Воениздат, 1969 г.
ДСП.
2. Взрывное дело, учебное пособие, часть 1, Тюмень 2005,
ТВВИКУ.
3. Наставление по военно-инженерному делу для Вооруженных
Сил Российской Федерации. М., АО «Красная звезда», 2016 г.
ДСП.
4. Учебник сержанта инженерных войск, М, АО «Красная
звезда», 2014 г.
4

5.

Введение
5

6.

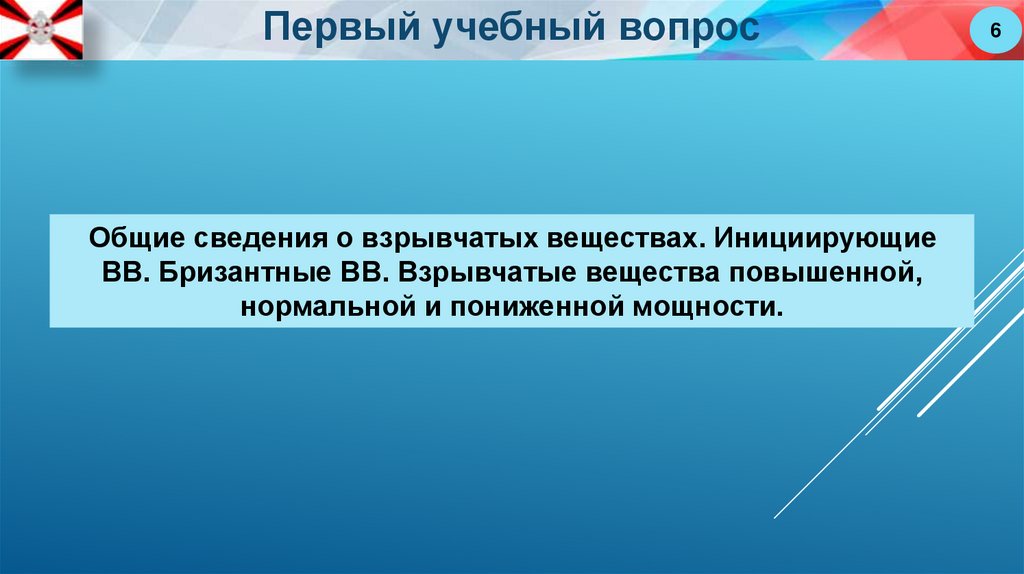

Первый учебный вопрос
Общие сведения о взрывчатых веществах. Инициирующие
ВВ. Бризантные ВВ. Взрывчатые вещества повышенной,
нормальной и пониженной мощности.
6

7.

Общие понятия о взрывчатых веществах
Взрывчатыми
веществами
(ВВ)
называются
химические
соединения или смеси, которые под влиянием определенных внешних
воздействий способны к быстрому самораспространяющемуся
химическому превращению с образованием сильно
нагретых и
обладающих большим давлением газов, которые, расширяясь,
производят механическую работу.
7

8.

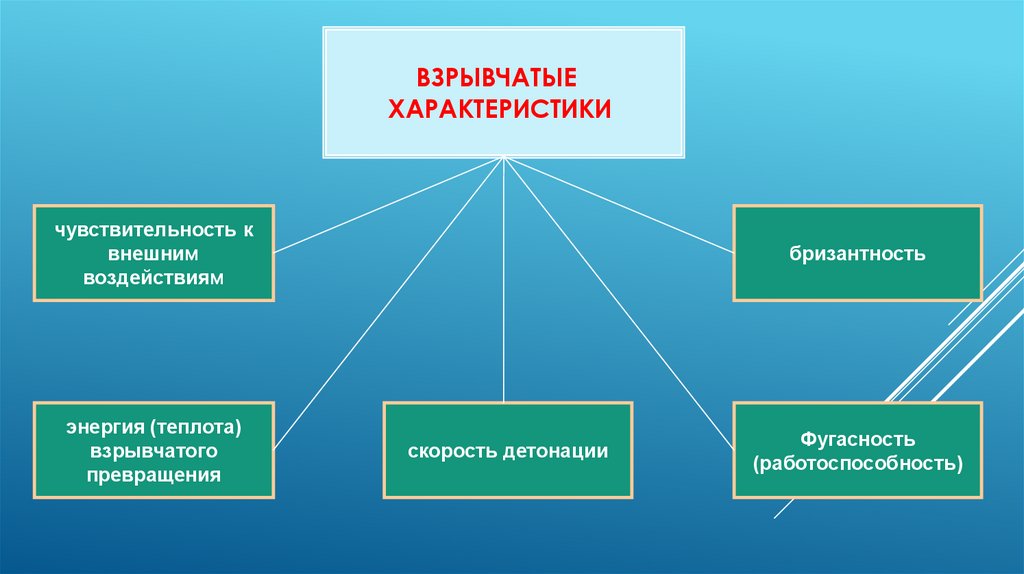

ВЗРЫВЧАТЫЕ
ХАРАКТЕРИСТИКИ
чувствительность к
внешним
воздействиям
энергия (теплота)
взрывчатого
превращения
бризантность
скорость детонации
Фугасность
(работоспособность)

9.

Детонация
взрыв,
распространяющийся по ВВ со
сверхзвуковой,
постоянной
для
данного ВВ скоростью.
Скорость детонации является одной из
важнейших характеристик, по которой
судят о разрушительном действии
взрыва ВВ.
Горение - переменная по скорости
реакция окисления (от долей см/с до
сотен м/с), протекающая при высокой
температуре
и
основанная
на
теплопередаче.
Горение является характерным видом
взрывчатого превращения порохов и
ракетного топлива.

10.

Взрыв - это процесс очень быстрого физического или химического
превращения
сопровождающийся
освобождением
большого
количества энергии в ограниченном объеме за короткий промежуток
времени с образованием продуктов взрыва (ПВ), которые расширяясь
совершают механическую работу.

11.

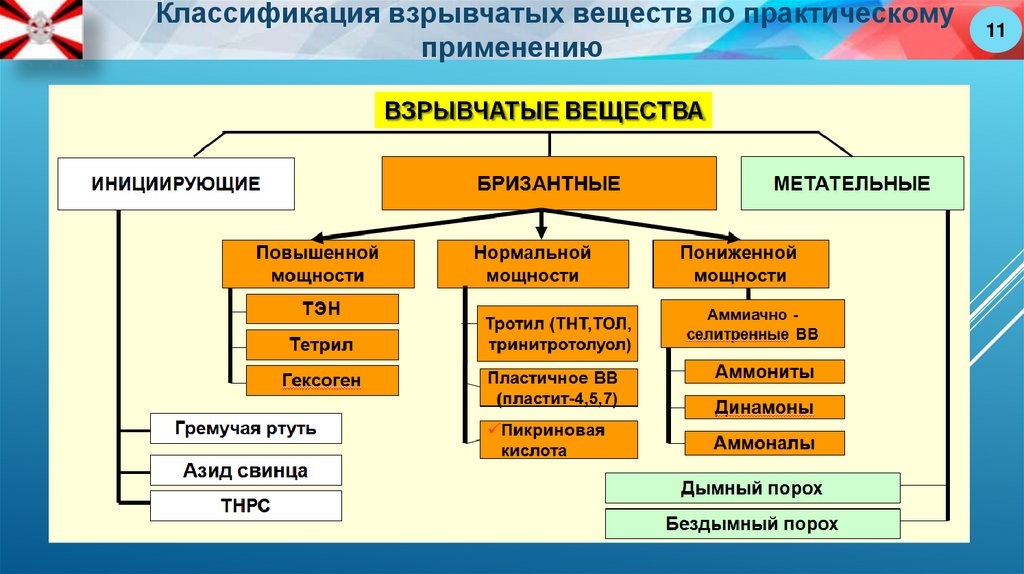

Классификация взрывчатых веществ по практическому
применению
11

12.

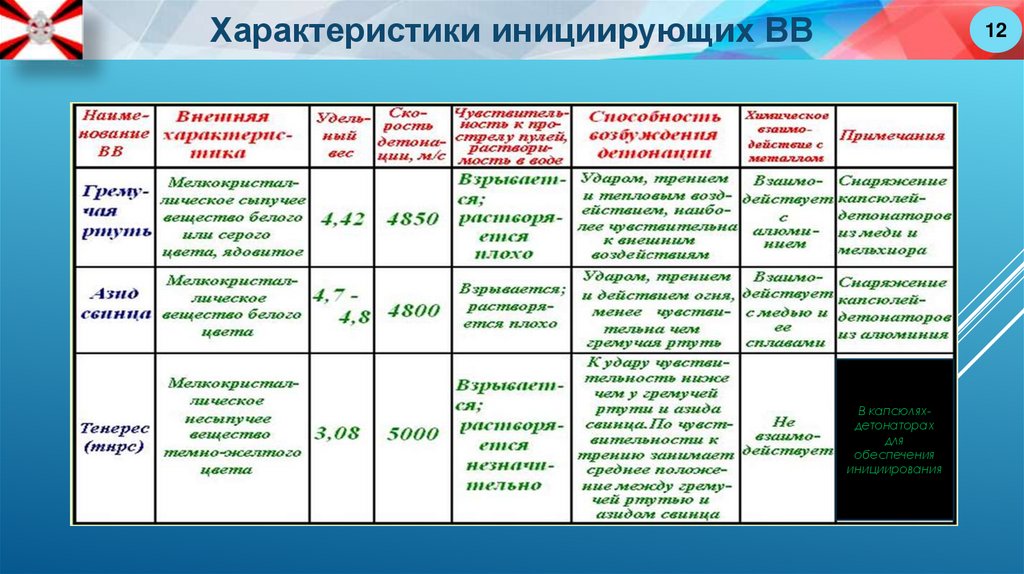

Характеристики инициирующих ВВ
12
В капсюляхдетонаторах
для
обеспечения
инициирования

13.

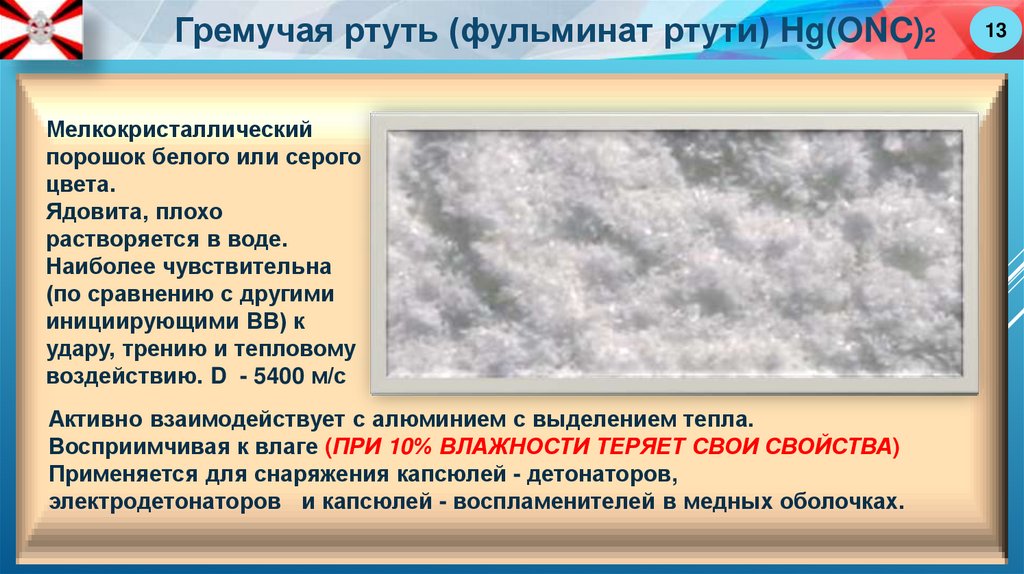

Гремучая ртуть (фульминат ртути) Hg(ONC)2
Мелкокристаллический
порошок белого или серого
цвета.
Ядовита, плохо
растворяется в воде.
Наиболее чувствительна
(по сравнению с другими
инициирующими ВВ) к
удару, трению и тепловому
воздействию. D - 5400 м/с
Активно взаимодействует с алюминием с выделением тепла.
Восприимчивая к влаге (ПРИ 10% ВЛАЖНОСТИ ТЕРЯЕТ СВОИ СВОЙСТВА)
Применяется для снаряжения капсюлей - детонаторов,
электродетонаторов и капсюлей - воспламенителей в медных оболочках.
13

14.

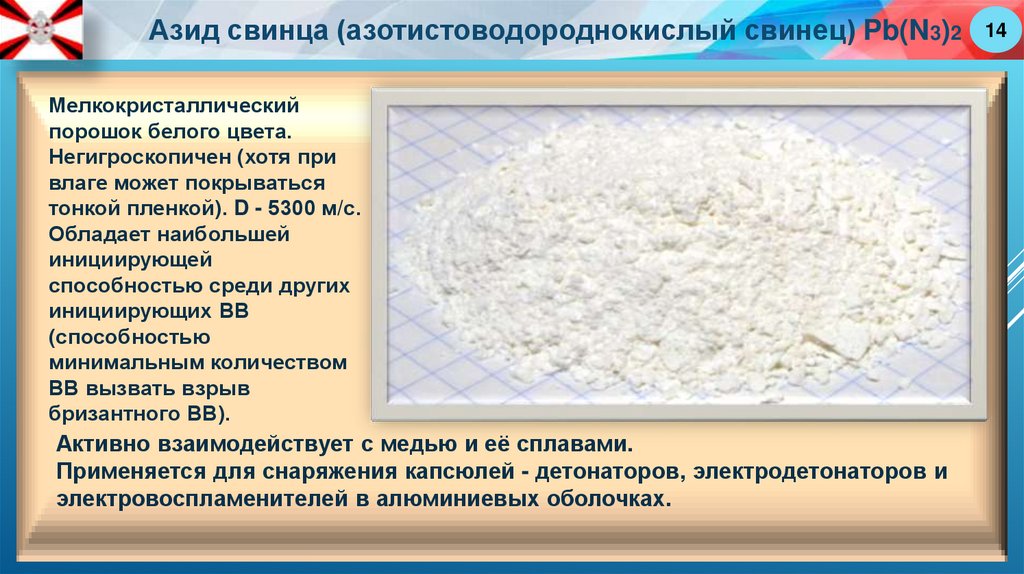

Азид свинца (азотистоводороднокислый свинец) Pb(N3)2
Мелкокристаллический
порошок белого цвета.
Негигроскопичен (хотя при
влаге может покрываться
тонкой пленкой). D - 5300 м/с.
Обладает наибольшей
инициирующей
способностью среди других
инициирующих ВВ
(способностью
минимальным количеством
ВВ вызвать взрыв
бризантного ВВ).
Активно взаимодействует с медью и её сплавами.
Применяется для снаряжения капсюлей - детонаторов, электродетонаторов и
электровоспламенителей в алюминиевых оболочках.
14

15.

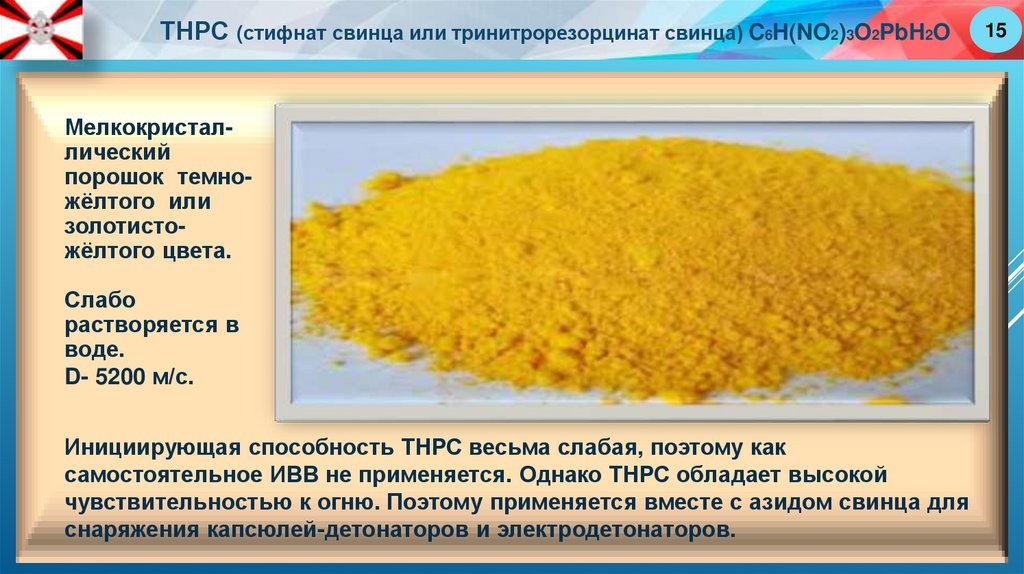

ТНРС (стифнат свинца или тринитрорезорцинат свинца) C6H(NO2)3O2PbH2O
Мелкокристаллический
порошок темножёлтого или
золотистожёлтого цвета.
Слабо
растворяется в
воде.
D- 5200 м/с.
Инициирующая способность ТНРС весьма слабая, поэтому как
самостоятельное ИВВ не применяется. Однако ТНРС обладает высокой
чувствительностью к огню. Поэтому применяется вместе с азидом свинца для
снаряжения капсюлей-детонаторов и электродетонаторов.
15

16.

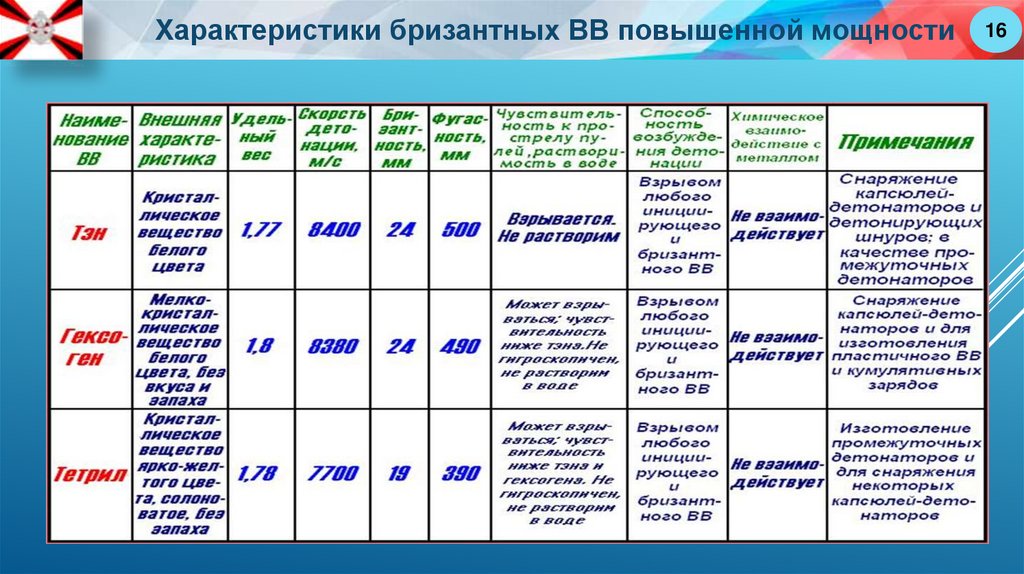

Характеристики бризантных ВВ повышенной мощности
16

17.

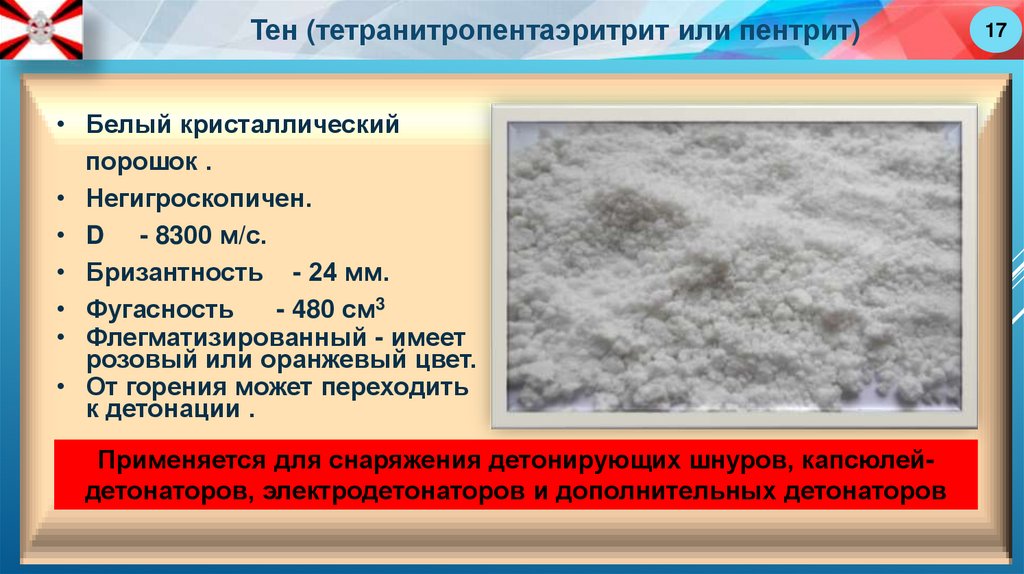

Тен (тетранитропентаэритрит или пентрит)
• Белый кристаллический
порошок .
• Негигроскопичен.
• D - 8300 м/с.
• Бризантность - 24 мм.
• Фугасность
- 480 см3
• Флегматизированный - имеет
розовый или оранжевый цвет.
• От горения может переходить
к детонации .
Применяется для снаряжения детонирующих шнуров, капсюлейдетонаторов, электродетонаторов и дополнительных детонаторов
17

18.

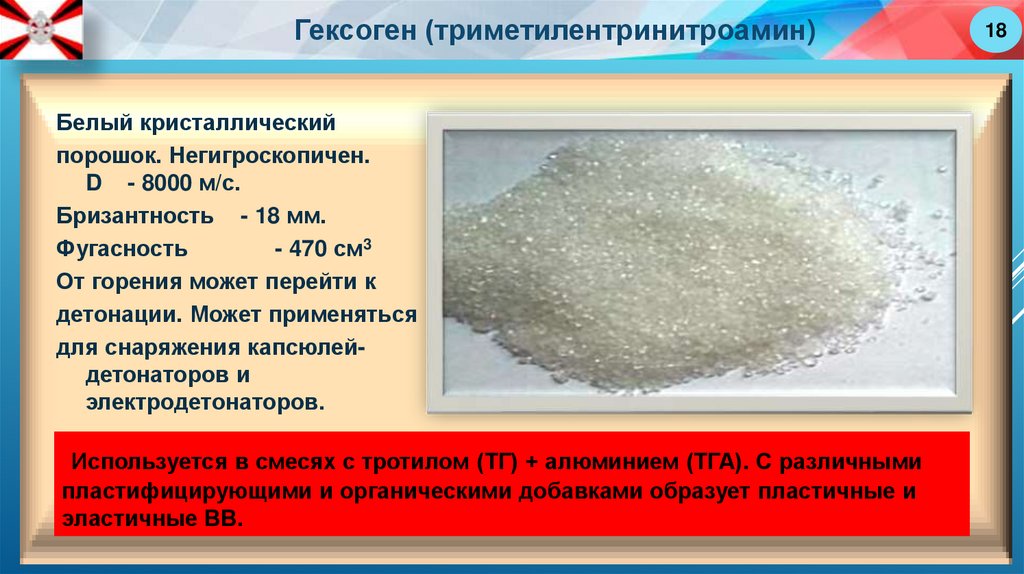

Гексоген (триметилентринитроамин)
Белый кристаллический
порошок. Негигроскопичен.
D - 8000 м/с.
Бризантность - 18 мм.
Фугасность
- 470 см3
От горения может перейти к
детонации. Может применяться
для снаряжения капсюлейдетонаторов и
электродетонаторов.
Используется в смесях с тротилом (ТГ) + алюминием (ТГА). С различными
пластифицирующими и органическими добавками образует пластичные и
эластичные ВВ.
18

19.

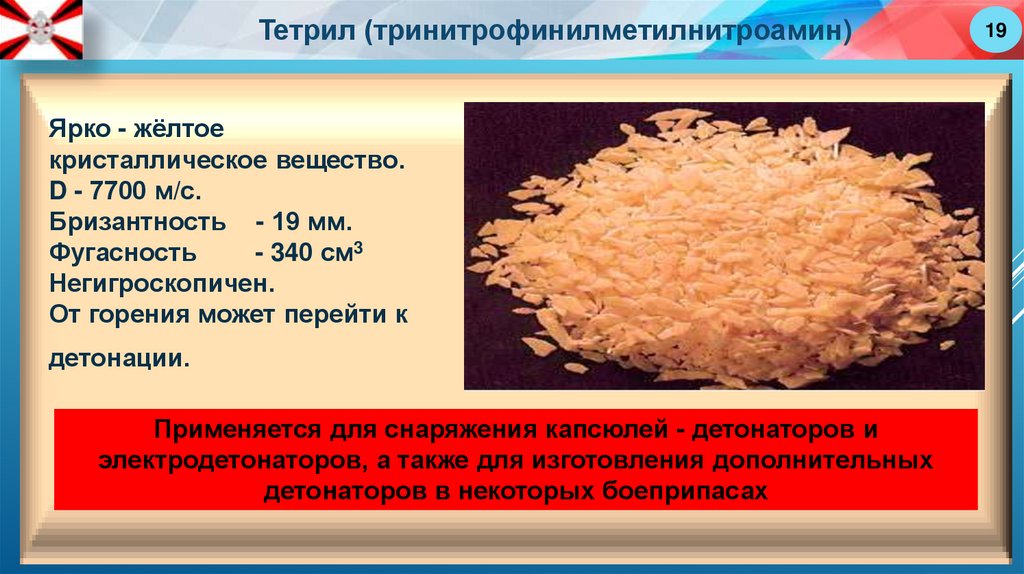

Тетрил (тринитрофинилметилнитроамин)
Ярко - жёлтое
кристаллическое вещество.
D - 7700 м/с.
Бризантность - 19 мм.
Фугасность
- 340 см3
Негигроскопичен.
От горения может перейти к
детонации.
Применяется для снаряжения капсюлей - детонаторов и
электродетонаторов, а также для изготовления дополнительных
детонаторов в некоторых боеприпасах
19

20.

Характеристики бризантных ВВ нормальной мощности
20

21.

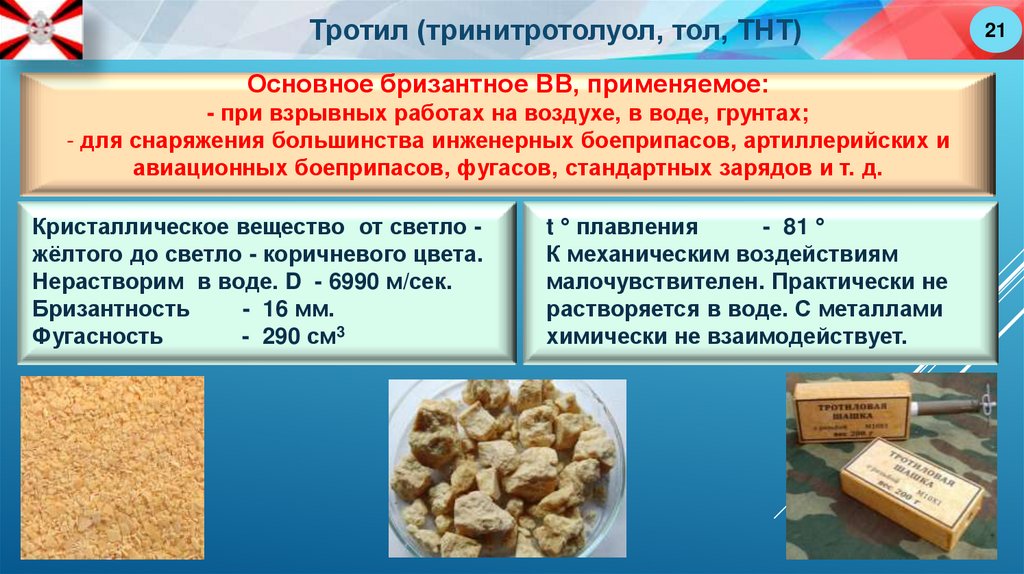

Тротил (тринитротолуол, тол, ТНТ)
Основное бризантное ВВ, применяемое:
- при взрывных работах на воздухе, в воде, грунтах;
- для снаряжения большинства инженерных боеприпасов, артиллерийских и
авиационных боеприпасов, фугасов, стандартных зарядов и т. д.
Кристаллическое вещество от светло жёлтого до светло - коричневого цвета.
Нерастворим в воде. D - 6990 м/сек.
Бризантность
- 16 мм.
Фугасность
- 290 см3
t ° плавления
- 81 °
К механическим воздействиям
малочувствителен. Практически не
растворяется в воде. С металлами
химически не взаимодействует.
21

22.

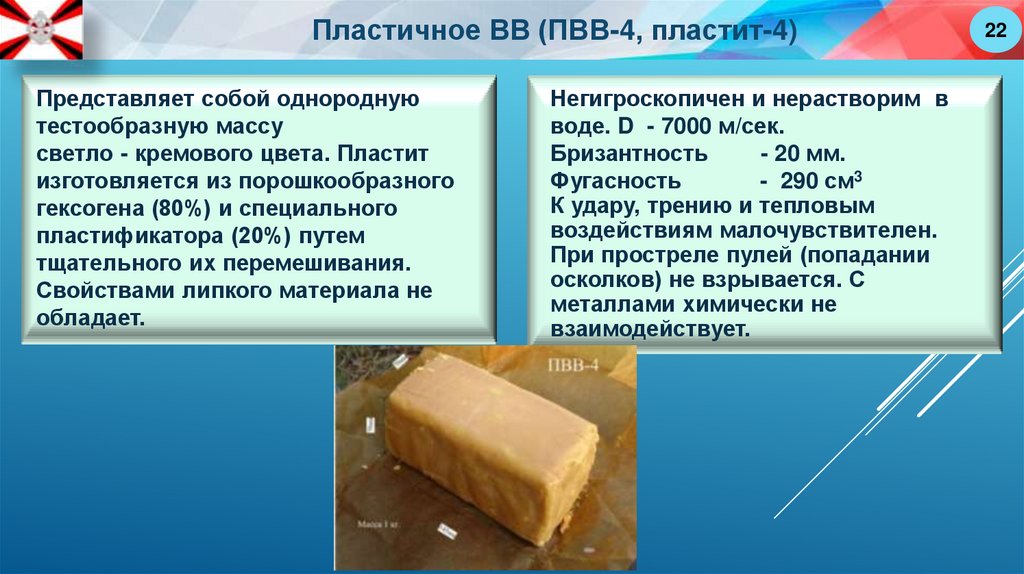

Пластичное ВВ (ПВВ-4, пластит-4)
Представляет собой однородную
тестообразную массу
светло - кремового цвета. Пластит
изготовляется из порошкообразного
гексогена (80%) и специального
пластификатора (20%) путем
тщательного их перемешивания.
Свойствами липкого материала не
обладает.
Негигроскопичен и нерастворим в
воде. D - 7000 м/сек.
Бризантность
- 20 мм.
Фугасность
- 290 см3
К удару, трению и тепловым
воздействиям малочувствителен.
При простреле пулей (попадании
осколков) не взрывается. С
металлами химически не
взаимодействует.
22

23.

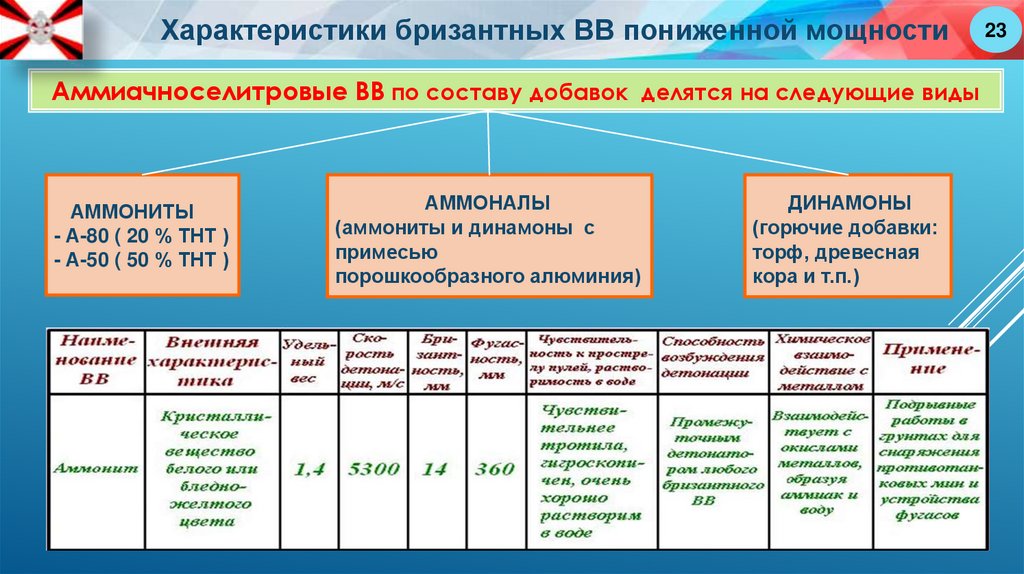

Характеристики бризантных ВВ пониженной мощности
Аммиачноселитровые ВВ по составу добавок делятся на следующие виды
АММОНИТЫ
- А-80 ( 20 % ТНТ )
- А-50 ( 50 % ТНТ )
АММОНАЛЫ
(аммониты и динамоны с
примесью
порошкообразного алюминия)
ДИНАМОНЫ
(горючие добавки:
торф, древесная
кора и т.п.)
23

24.

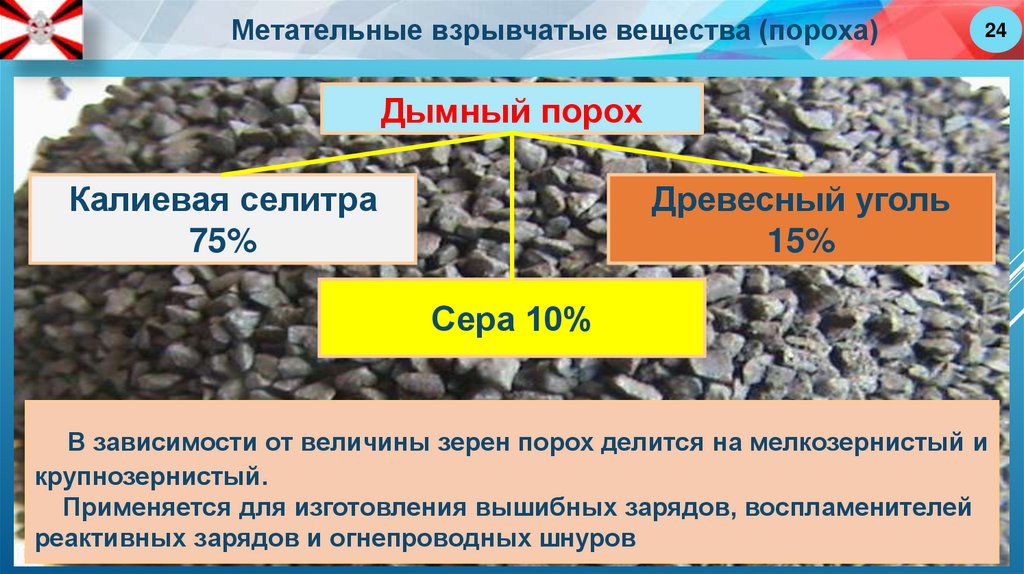

Метательные взрывчатые вещества (пороха)
24
Дымный порох
Калиевая селитра
75%
Древесный уголь
15%
Сера 10%
В зависимости от величины зерен порох делится на мелкозернистый и
крупнозернистый.
Применяется для изготовления вышибных зарядов, воспламенителей
реактивных зарядов и огнепроводных шнуров

25.

Второй учебный вопрос
Тротиловые подрывные шашки. Заряды ВВ промышленного
изготовления.
25

26.

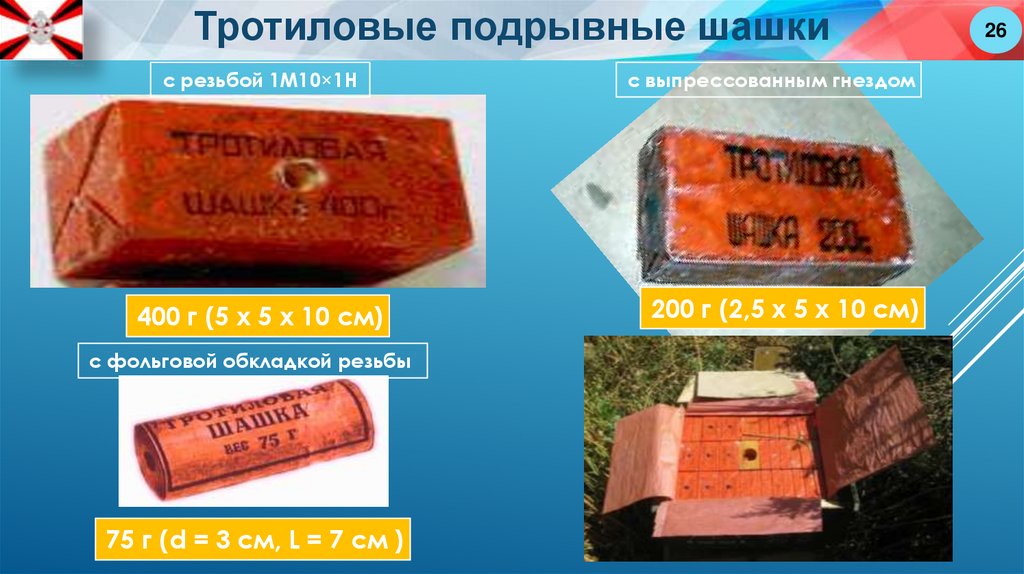

Тротиловые подрывные шашки
с резьбой 1М10×1Н
с выпрессованным гнездом
400 г (5 х 5 х 10 см)
200 г (2,5 х 5 х 10 см)
с фольговой обкладкой резьбы
75 г (d = 3 cм, L = 7 cм )
26

27.

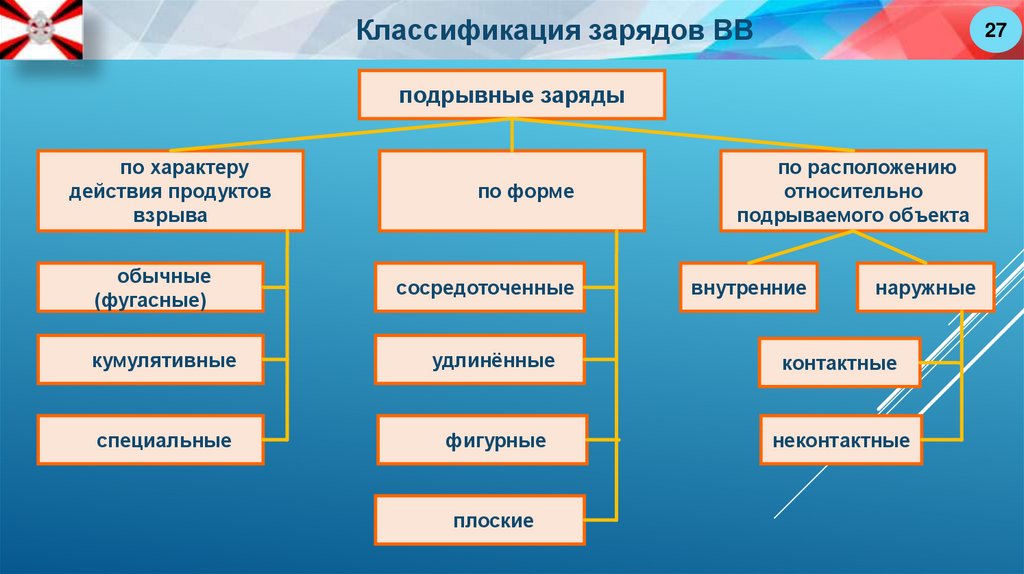

Классификация зарядов ВВ
27
подрывные заряды
по характеру
действия продуктов
взрыва
по форме
по расположению
относительно
подрываемого объекта
обычные
(фугасные)
сосредоточенные
кумулятивные
удлинённые
контактные
специальные
фигурные
неконтактные
плоские
внутренние
наружные

28.

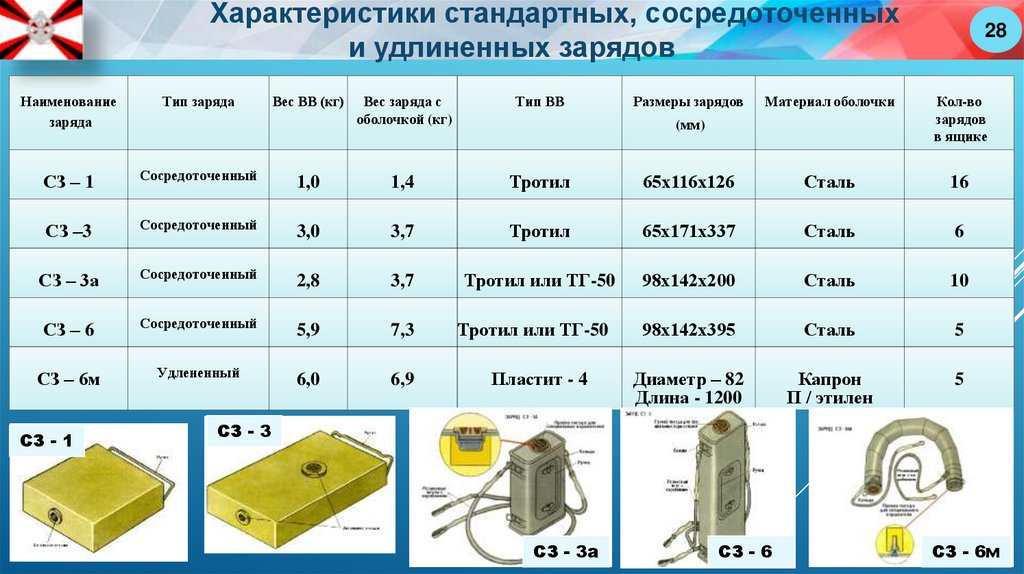

Характеристики стандартных, сосредоточенных
и удлиненных зарядов
Наименование
заряда
Тип заряда
СЗ – 1
Сосредоточенный
СЗ –3
Сосредоточенный
СЗ – 3а
Сосредоточенный
СЗ – 6
Сосредоточенный
СЗ – 6м
Удлененный
СЗ - 1
Вес ВВ (кг)
Вес заряда с
оболочкой (кг)
Тип ВВ
1,0
1,4
Тротил
3,0
3,7
2,8
Размеры зарядов
28
Материал оболочки
Кол-во
зарядов
в ящике
65х116х126
Сталь
16
Тротил
65х171х337
Сталь
6
3,7
Тротил или ТГ-50
98х142х200
Сталь
10
5,9
7,3
Тротил или ТГ-50
98х142х395
Сталь
5
6,0
6,9
Пластит - 4
Диаметр – 82
Длина - 1200
Капрон
П / этилен
5
(мм)
СЗ - 3
СЗ - 3a
СЗ - 6
СЗ - 6м

29.

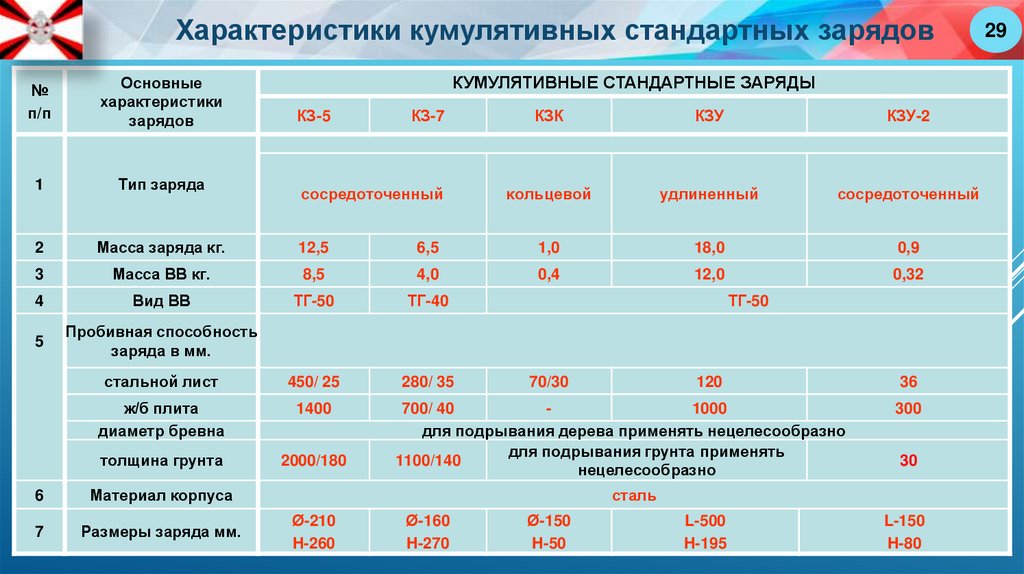

Характеристики кумулятивных стандартных зарядов
КУМУЛЯТИВНЫЕ СТАНДАРТНЫЕ ЗАРЯДЫ
№
п/п
Основные
характеристики
зарядов
1
Тип заряда
2
Масса заряда кг.
12,5
3
Масса ВВ кг.
4
Вид ВВ
5
Пробивная способность
заряда в мм.
КЗК
КЗУ
КЗУ-2
кольцевой
удлиненный
сосредоточенный
6,5
1,0
18,0
0,9
8,5
4,0
0,4
12,0
0,32
ТГ-50
ТГ-40
стальной лист
450/ 25
280/ 35
ж/б плита
диаметр бревна
1400
толщина грунта
2000/180
700/ 40
1000
для подрывания дерева применять нецелесообразно
для подрывания грунта применять
1100/140
нецелесообразно
6
Материал корпуса
7
Размеры заряда мм.
КЗ-5
КЗ-7
сосредоточенный
ТГ-50
70/30
120
36
300
30
сталь
Ø-210
H-260
Ø-160
H-270
Ø-150
H-50
L-500
H-195
L-150
H-80
29

30.

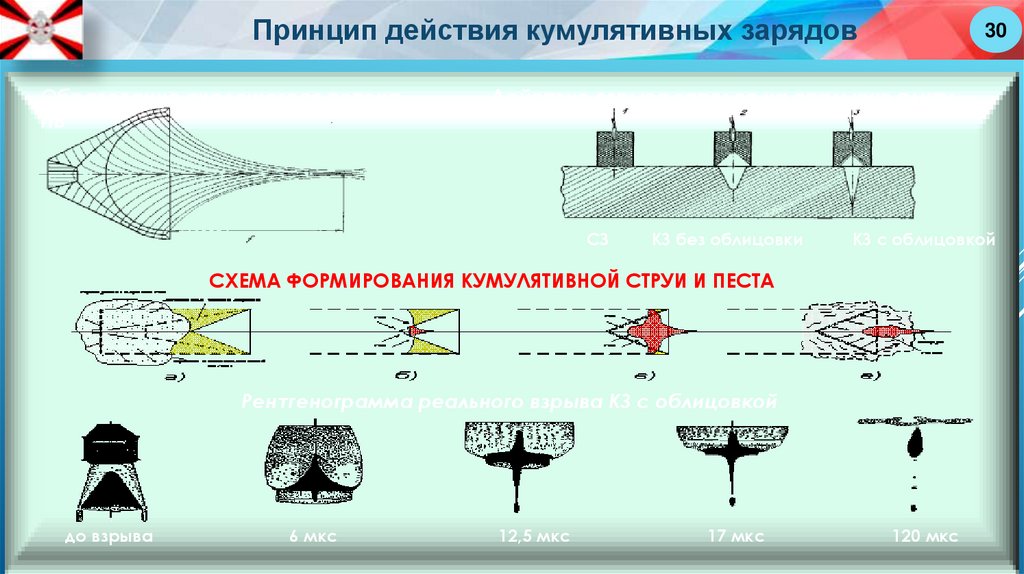

Принцип действия кумулятивных зарядов
Образование сходящегося потока
ПВ
30
Действие взрыва зарядов на стальную плиту
СЗ
КЗ без облицовки
КЗ с облицовкой
СХЕМА ФОРМИРОВАНИЯ КУМУЛЯТИВНОЙ СТРУИ И ПЕСТА
Рентгенограмма реального взрыва КЗ с облицовкой
до взрыва
6 мкс
12,5 мкс
17 мкс
120 мкс

31.

Сосредоточенные кумулятивные заряды
КЗ-6 допускает
установку в воде на
глубинах до 20 м.
КЗ-4
КЗ-6
КЗ-5
КЗ-7
31

32.

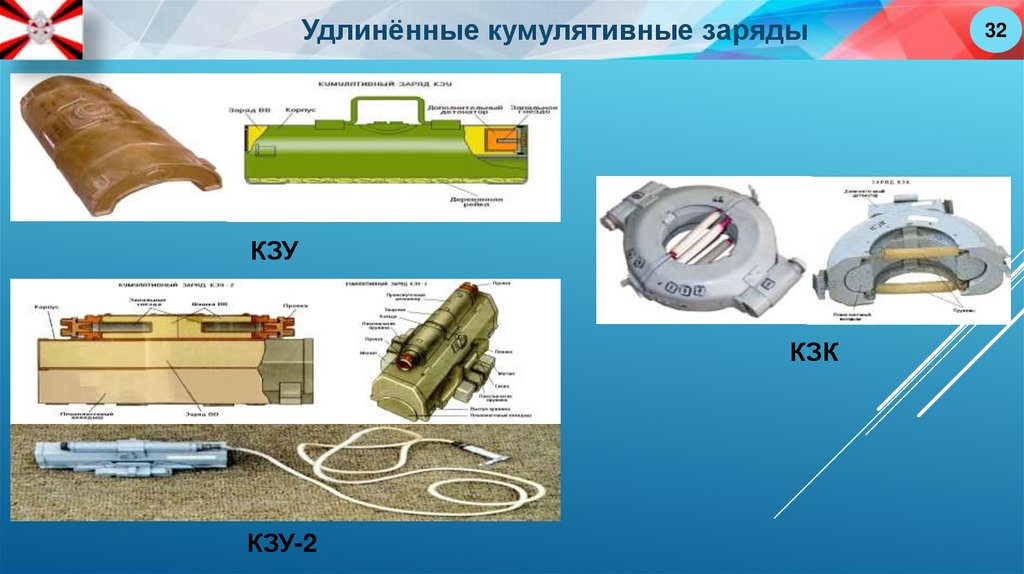

Удлинённые кумулятивные заряды
КЗУ
КЗК
КЗУ-2
32

33.

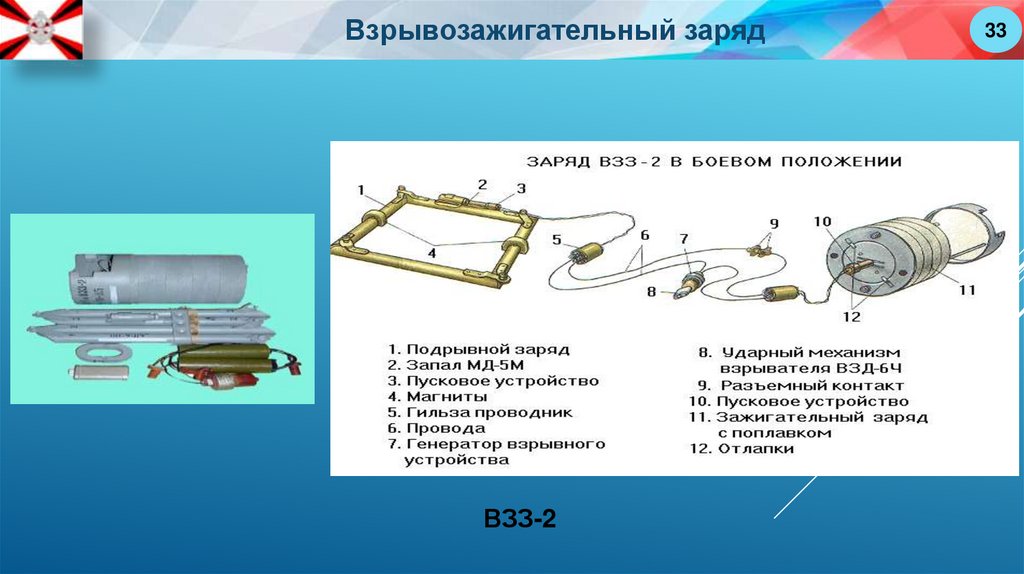

Взрывозажигательный заряд
ВЗЗ-2
33

34.

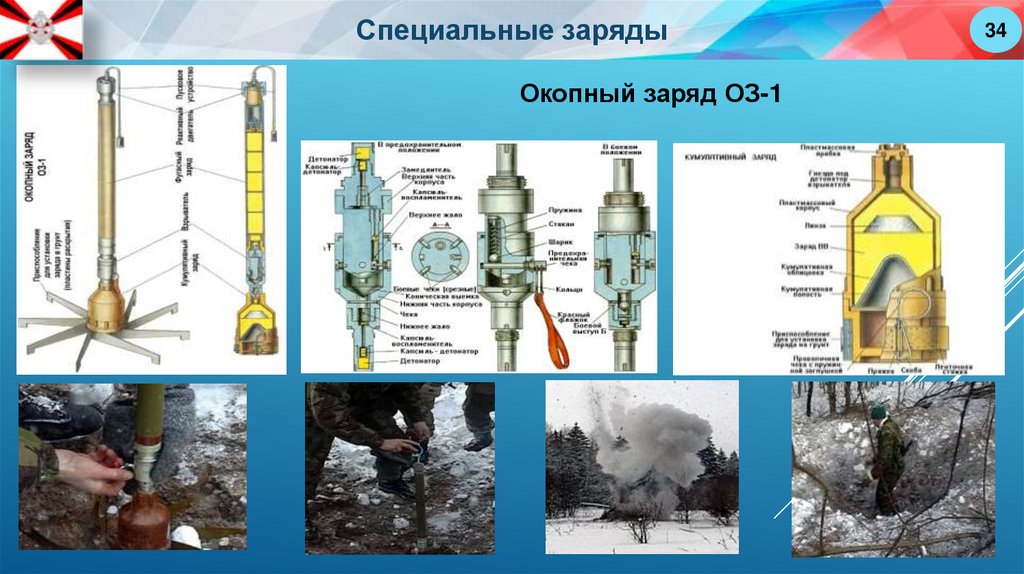

Специальные заряды
Окопный заряд ОЗ-1
34

35.

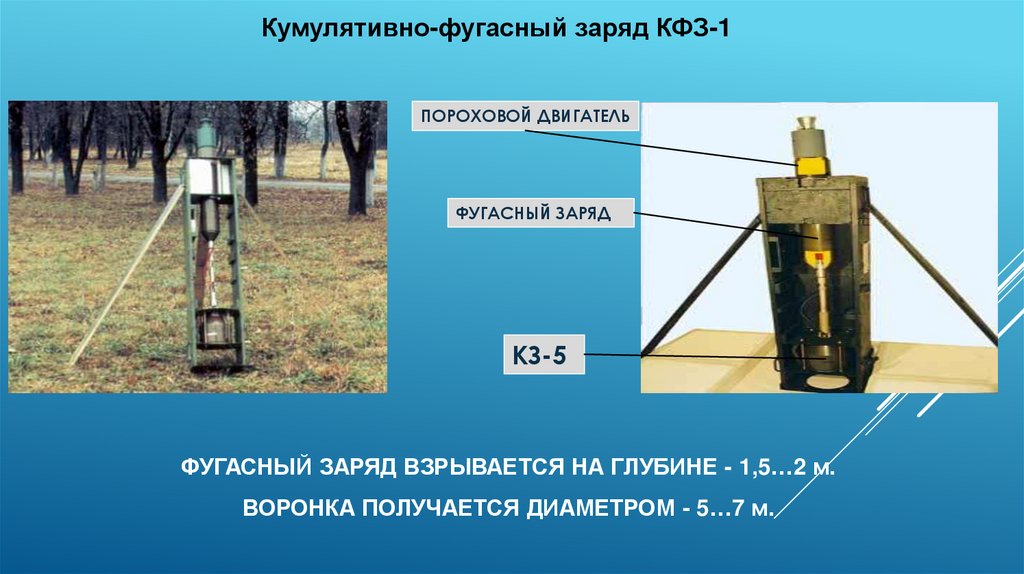

Кумулятивно-фугасный заряд КФЗ-1
ПОРОХОВОЙ ДВИГАТЕЛЬ
ФУГАСНЫЙ ЗАРЯД
КЗ-5
ФУГАСНЫЙ ЗАРЯД ВЗРЫВАЕТСЯ НА ГЛУБИНЕ - 1,5…2 м.
ВОРОНКА ПОЛУЧАЕТСЯ ДИАМЕТРОМ - 5…7 м.

36.

Третий учебный вопрос

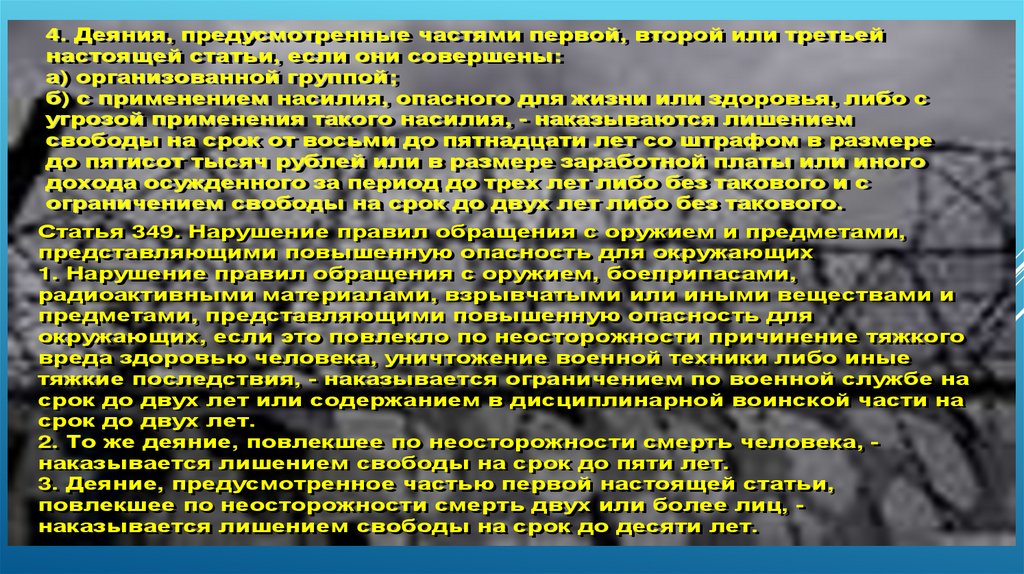

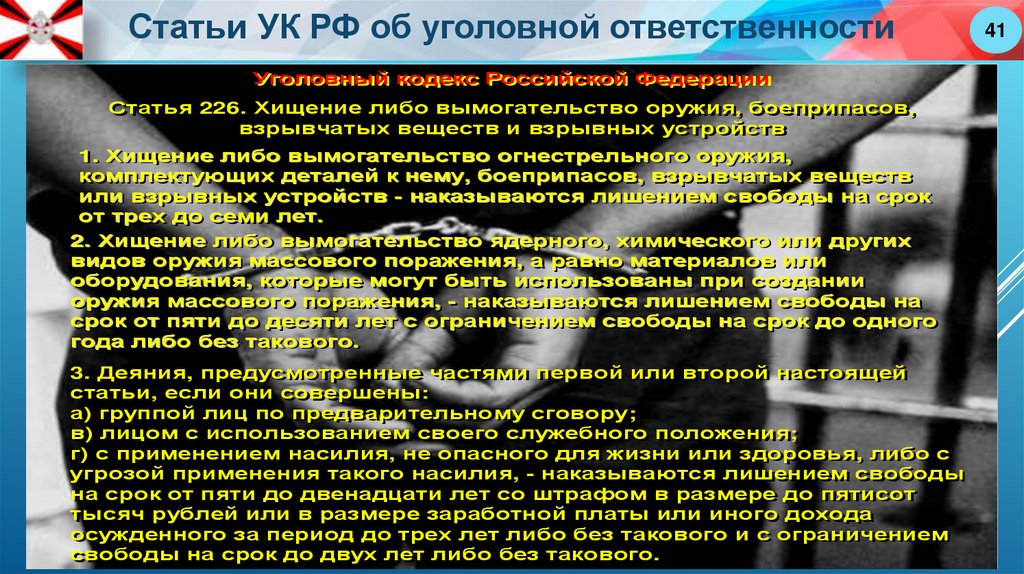

Требования безопасности при работе с ВВ и СВ. Уголовная
ответственность за хищение ВВ и СВ.
50
36

37.

СОБЛЮДАЙ ТРЕБОВАНИЯ БЕЗОПАСНОСТИ!
37

38.

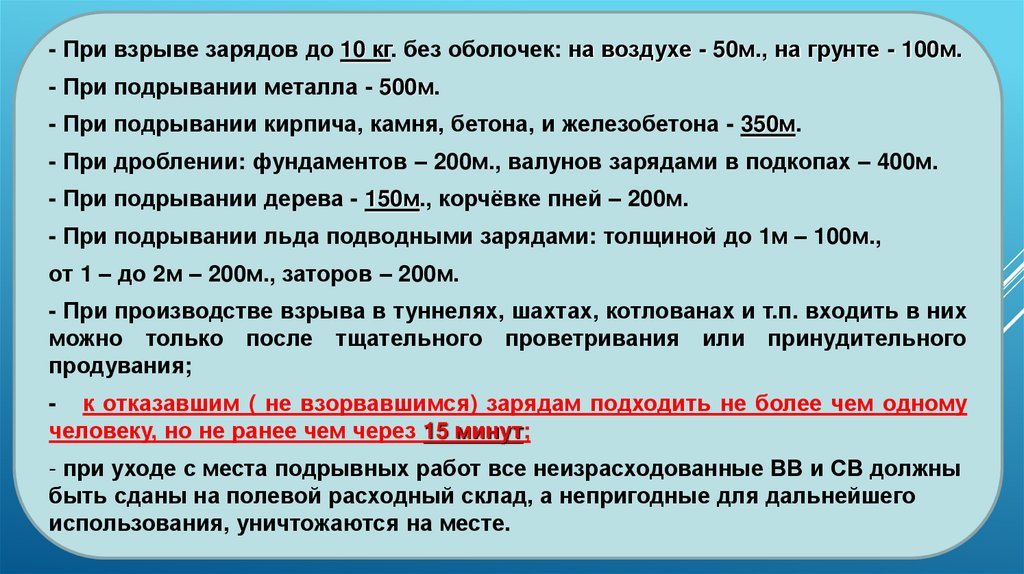

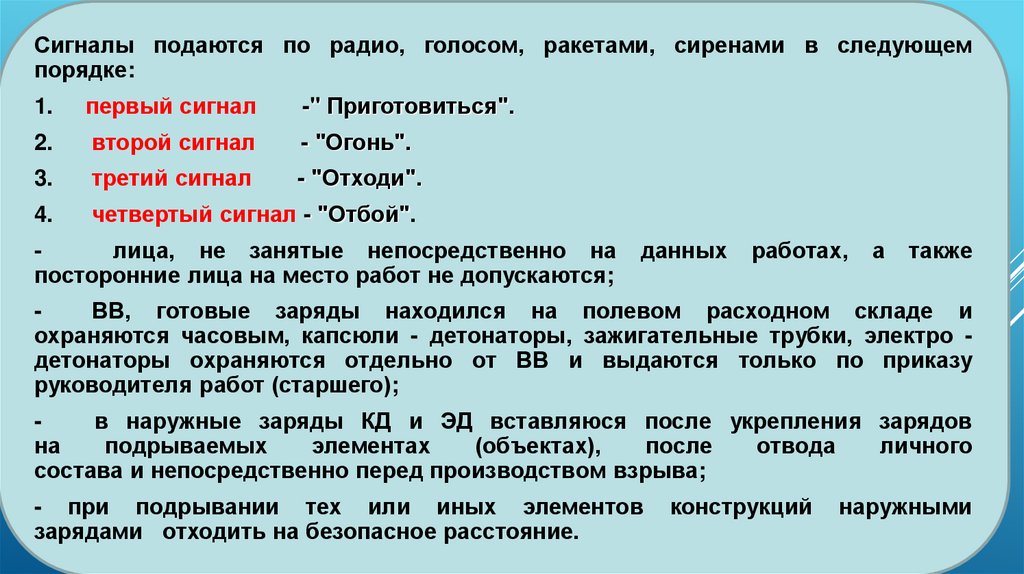

Требования безопасности при проведении
подрывных работ
Во время подрывных работ необходимы строгий порядок и точное
выполнение инструкций и указаний старших начальников:
- для проведения подрывных работ назначается командир или старший,
отвечающий за правильное проведение работ;
- все лица, назначенные для производства работ должны знать ВВ,
СВ их свойства и правила обращения с ними, порядок и
очередность подрывных работ;
- начало и прекращение работы и все действия в процессе работ
выполняются по командам и сигналам командира;
- команды и сигналы должны резко отличаться один от другого и весь
личный состав, участвующий в подрывных работах должен хорошо их
знать;
- место взрыва должно быть оцеплено постами, которые следует
удалять на безопасное расстояние, оцепление выставляется и
снимается разводящим, подчиненным руководителю работ (старшим);
38

39.

Сигналы подаются по радио, голосом, ракетами, сиренами в следующем
порядке:
1.
первый сигнал
-" Приготовиться".
2.
второй сигнал
- "Огонь".
3.
третий сигнал
- "Отходи".
4.
четвертый сигнал - "Отбой".
лица, не занятые непосредственно на
посторонние лица на место работ не допускаются;
данных
работах,
а
также
ВВ, готовые заряды находился на полевом расходном складе и
охраняются часовым, капсюли - детонаторы, зажигательные трубки, электро детонаторы охраняются отдельно от ВВ и выдаются только по приказу
руководителя работ (старшего);
в наружные заряды КД и ЭД вставляюся после укрепления зарядов
на
подрываемых
элементах
(объектах),
после
отвода
личного
состава и непосредственно перед производством взрыва;
- при подрывании тех или иных элементов
зарядами отходить на безопасное расстояние.
конструкций
наружными

40.

- При взрыве зарядов до 10 кг. без оболочек: на воздухе - 50м., на грунте - 100м.
- При подрывании металла - 500м.
- При подрывании кирпича, камня, бетона, и железобетона - 350м.
- При дроблении: фундаментов – 200м., валунов зарядами в подкопах – 400м.
- При подрывании дерева - 150м., корчёвке пней – 200м.
- При подрывании льда подводными зарядами: толщиной до 1м – 100м.,
от 1 – до 2м – 200м., заторов – 200м.
- При производстве взрыва в туннелях, шахтах, котлованах и т.п. входить в них
можно только после тщательного проветривания или принудительного
продувания;
- к отказавшим ( не взорвавшимся) зарядам подходить не более чем одному
человеку, но не ранее чем через 15 минут;
- при уходе с места подрывных работ все неизрасходованные ВВ и СВ должны
быть сданы на полевой расходный склад, а непригодные для дальнейшего
использования, уничтожаются на месте.

41.

Статьи УК РФ об уголовной ответственности
Уголовный
Уголовный кодекс
кодекс Российской
Российской Федерации
Федерации
Статья
Статья 226.
226. Хищение
Хищение либо
либо вымогательство
вымогательство оружия,
оружия, боеприпасов,
боеприпасов,
взрывчатых
веществ
и
взрывных
устройств
взрывчатых веществ и взрывных устройств
1.
,
оружия
1. Хищение
Хищение либо
либо вымогательство
вымогательство огнестрельного
огнестрельного оружия,
оружия,
комплектующих
, боеприпасов,
, взрывчатых
нему
боеприпасов
комплектующих деталей
деталей к
к нему,
нему,
боеприпасов,
взрывчатых веществ
веществ
или
взрывных
устройств
наказываются
лишением
свободы
или взрывных устройств - наказываются лишением свободы на
на срок
срок
от
.
лет
от трех
трех до
до семи
семи лет.
лет.
2.
, химического
ядерного
2. Хищение
Хищение либо
либо вымогательство
вымогательство ядерного,
ядерного,
химического или
или других
других
видов
, а
поражения
видов оружия
оружия массового
массового поражения,
поражения,
а равно
равно материалов
материалов или
или
оборудования,
, которые
оборудования
оборудования,
которые могут
могут быть
быть использованы
использованы при
при создании
создании
оружия
, -- наказываются
поражения
оружия массового
массового поражения,
поражения,
наказываются лишением
лишением свободы
свободы на
на
срок
срок от
от пяти
пяти до
до десяти
десяти лет
лет с
с ограничением
ограничением свободы
свободы на
на срок
срок до
до одного
одного
года
.
такового
года либо
либо без
без такового.
такового.
3.
3. Деяния,
Деяния, предусмотренные
предусмотренные частями
частями первой
первой или
или второй
второй настоящей
настоящей
статьи,
статьи, если
если они
они совершены:
совершены:
а)
группой
лиц
по
а) группой лиц по предварительному
предварительному сговору;
сговору;
в)
в) лицом
лицом с
с использованием
использованием своего
своего служебного
служебного положения;
положения;
г)
с
применением
насилия,
не
опасного
для
жизни
г) с применением насилия, не опасного для жизни или
или здоровья,
здоровья, либо
либо с
с
угрозой
угрозой применения
применения такого
такого насилия,
насилия, -- наказываются
наказываются лишением
лишением свободы
свободы
на
на срок
срок от
от пяти
пяти до
до двенадцати
двенадцати лет
лет со
со штрафом
штрафом в
в размере
размере до
до пятисот
пятисот
тысяч
тысяч рублей
рублей или
или в
в размере
размере заработной
заработной платы
платы или
или иного
иного дохода
дохода
осужденного
осужденного за
за период
период до
до трех
трех лет
лет либо
либо без
без такового
такового и
ис
с ограничением
ограничением
свободы
свободы на
на срок
срок до
до двух
двух лет
лет либо
либо без
без такового.
такового.
41

42.

4.
, предусмотренные
, второй
Деяния
первой
4. Деяния,
Деяния,
предусмотренные частями
частями первой,
первой,
второй или
или третьей
третьей
настоящей
, если
:
статьи
совершены
настоящей статьи,
статьи,
если они
они совершены:
совершены:
а
)
организованной
группой;
;
группой
а) организованной группой;
б
) с
, опасного
, либо
насилия
здоровья
б)
с применением
применением насилия,
насилия,
опасного для
для жизни
жизни или
или здоровья,
здоровья,
либо с
с
угрозой
, -- наказываются
насилия
угрозой применения
применения такого
такого насилия,
насилия,
наказываются лишением
лишением
свободы
на
срок
от
восьми
до
пятнадцати
лет
со
штрафом
свободы на срок от восьми до пятнадцати лет со штрафом в
в размере
размере
до
до пятисот
пятисот тысяч
тысяч рублей
рублей или
или в
в размере
размере заработной
заработной платы
платы или
или иного
иного
дохода
дохода осужденного
осужденного за
за период
период до
до трех
трех лет
лет либо
либо без
без такового
такового и
ис
с
ограничением
свободы
на
срок
до
двух
лет
либо
без
такового.
.
ограничением свободы на срок до двух лет либо без такового
такового.
Статья
Статья 349.
349. Нарушение
Нарушение правил
правил обращения
обращения с
с оружием
оружием и
и предметами,
предметами,
представляющими
представляющими повышенную
повышенную опасность
опасность для
для окружающих
окружающих
1.
1. Нарушение
Нарушение правил
правил обращения
обращения с
с оружием,
оружием, боеприпасами,
боеприпасами,
радиоактивными
материалами,
взрывчатыми
радиоактивными материалами, взрывчатыми или
или иными
иными веществами
веществами и
и
предметами,
предметами, представляющими
представляющими повышенную
повышенную опасность
опасность для
для
окружающих,
окружающих, если
если это
это повлекло
повлекло по
по неосторожности
неосторожности причинение
причинение тяжкого
тяжкого
вреда
вреда здоровью
здоровью человека,
человека, уничтожение
уничтожение военной
военной техники
техники либо
либо иные
иные
тяжкие
последствия,
наказывается
ограничением
по
военной
службе
тяжкие последствия, - наказывается ограничением по военной службе на
на
срок
срок до
до двух
двух лет
лет или
или содержанием
содержанием в
в дисциплинарной
дисциплинарной воинской
воинской части
части на
на
срок
срок до
до двух
двух лет.
лет.
2.
То
же
деяние,
2. То же деяние, повлекшее
повлекшее по
по неосторожности
неосторожности смерть
смерть человека,
человека, -наказывается
наказывается лишением
лишением свободы
свободы на
на срок
срок до
до пяти
пяти лет.
лет.
3.
3. Деяние,
Деяние, предусмотренное
предусмотренное частью
частью первой
первой настоящей
настоящей статьи,
статьи,
повлекшее
по
неосторожности
смерть
двух
или
более
лиц,
повлекшее по неосторожности смерть двух или более лиц, -наказывается
наказывается лишением
лишением свободы
свободы на
на срок
срок до
до десяти
десяти лет.
лет.

43.

Заключение
Уверенные знания характеристик, зарядов взрывчатых
веществ и средств взрывания, требований безопасности при
обращении с ними позволяет военнослужащим инженерных
войск своевременно и качественно выполнять задачи
инженерного обеспечения в мирное и военное время.
Надо помнить, что САПЕР ошибается только один раз в
жизни.
43
