Т.1.2

1. ТЕМА 1. Взрывчатые вещества и заряды. ЗАНЯТИЕ 2. Заряды взрывчатых веществ.

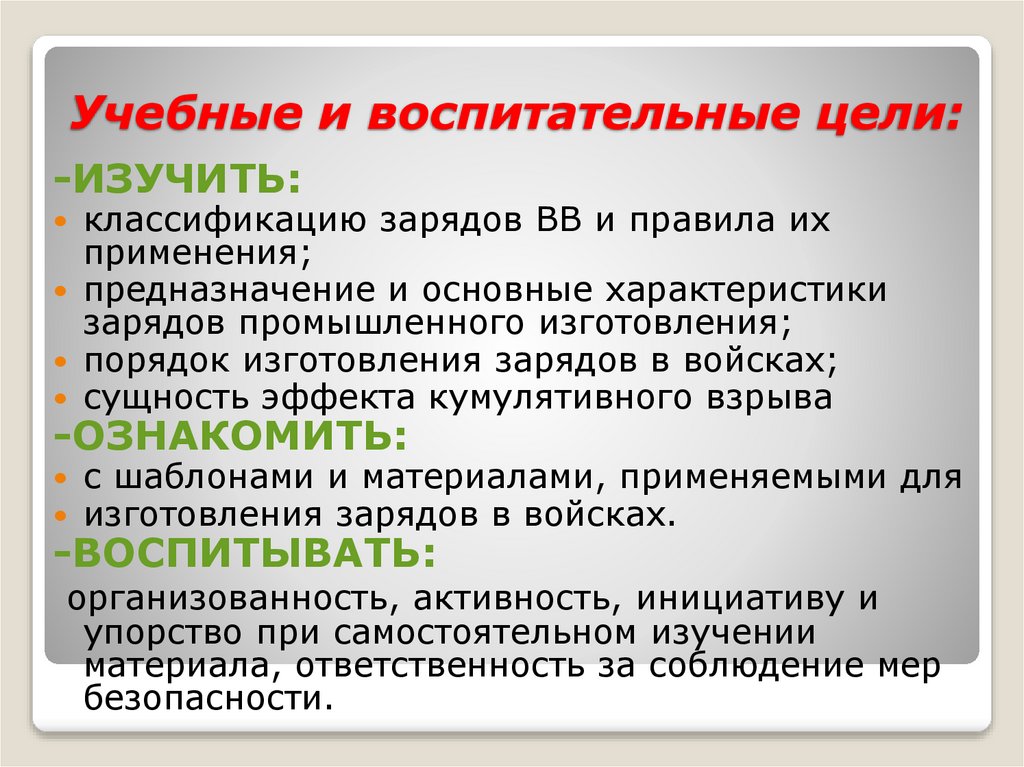

2. Учебные и воспитательные цели:

-ИЗУЧИТЬ:
классификацию зарядов ВВ и правила их
применения;
предназначение и основные характеристики
зарядов промышленного изготовления;
порядок изготовления зарядов в войсках;
сущность эффекта кумулятивного взрыва
-ОЗНАКОМИТЬ:
с шаблонами и материалами, применяемыми для
изготовления зарядов в войсках.
-ВОСПИТЫВАТЬ:
организованность, активность, инициативу и
упорство при самостоятельном изучении
материала, ответственность за соблюдение мер
безопасности.

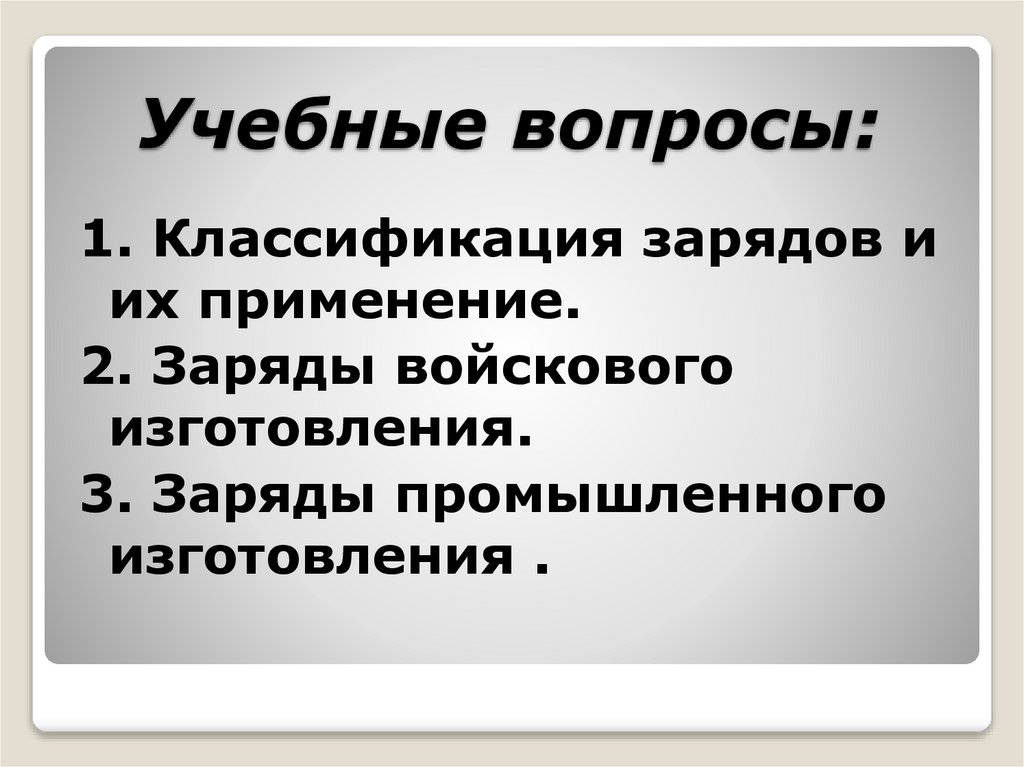

3. Учебные вопросы:

1. Классификация зарядов и
их применение.
2. Заряды войскового
изготовления.
3. Заряды промышленного
изготовления .

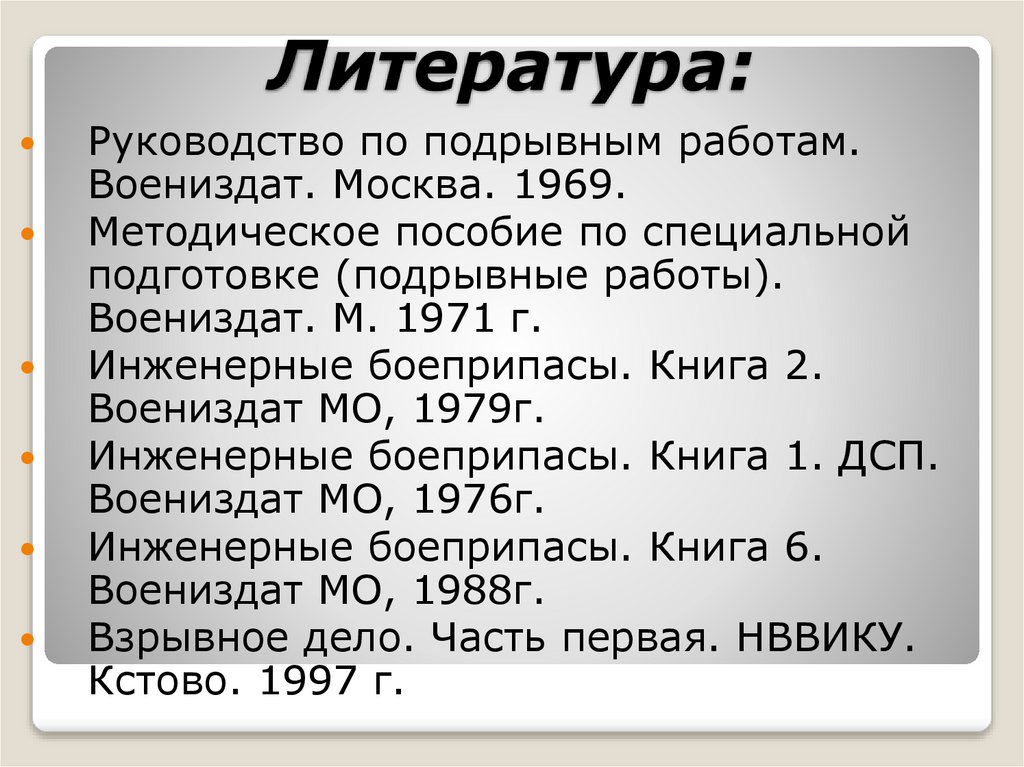

4. Литература:

Руководство по подрывным работам.
Воениздат. Москва. 1969.
Методическое пособие по специальной
подготовке (подрывные работы).
Воениздат. М. 1971 г.
Инженерные боеприпасы. Книга 2.
Воениздат МО, 1979г.
Инженерные боеприпасы. Книга 1. ДСП.
Воениздат МО, 1976г.
Инженерные боеприпасы. Книга 6.
Воениздат МО, 1988г.
Взрывное дело. Часть первая. НВВИКУ.
Кстово. 1997 г.

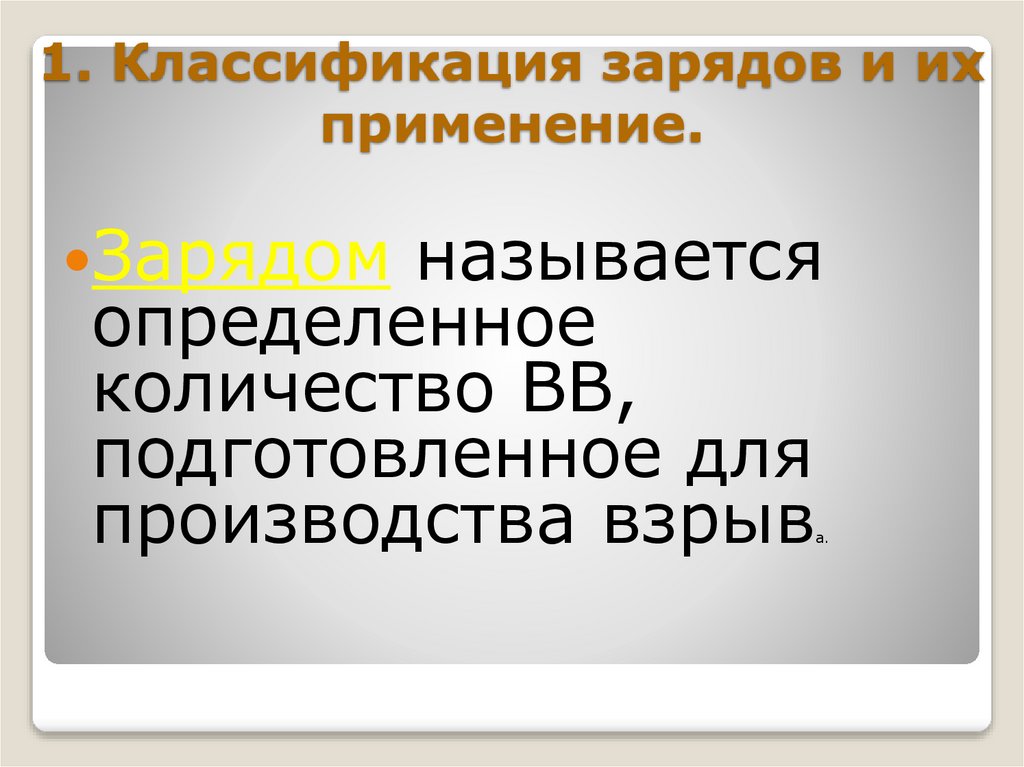

5. 1. Классификация зарядов и их применение.

Зарядом называется
определенное
количество ВВ,
подготовленное для
производства взрыв
а.

6. Классификация зарядов

По расположению относительно разрушаемых
объектов:
-внутренние
-наружные (контактные и неконтактные)
По форме:
-сосредоточенные
-удлиненные
-фигурные (в том числе кольцевые)
-кумулятивные

7.

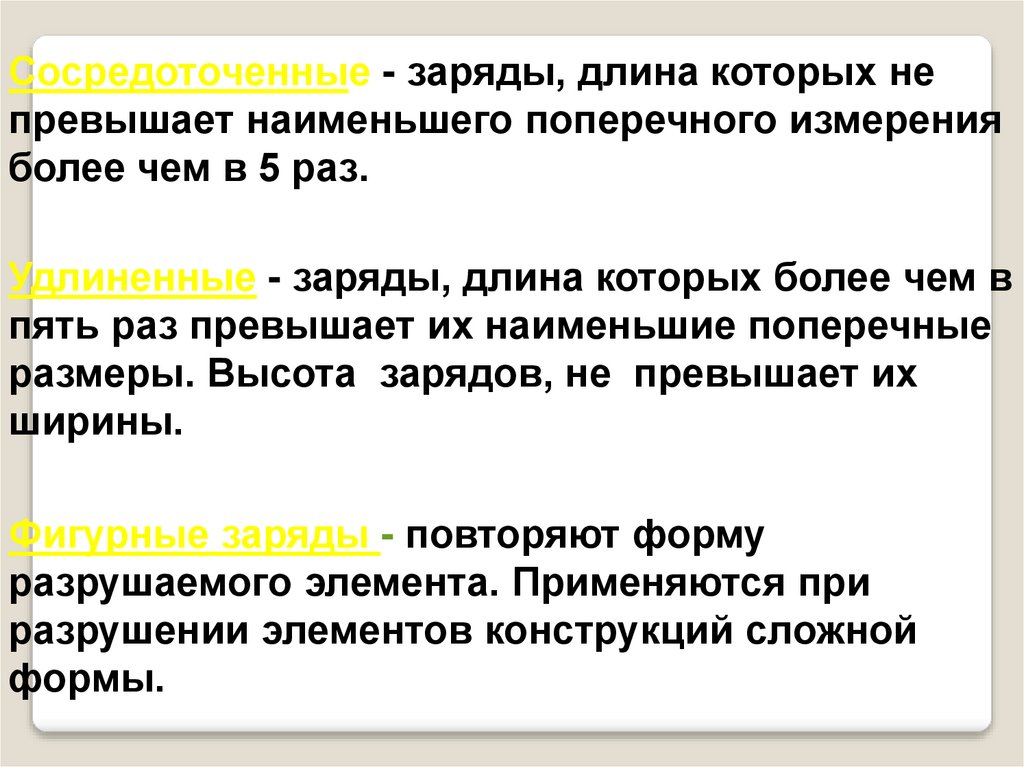

Сосредоточенные - заряды, длина которых не
превышает наименьшего поперечного измерения
более чем в 5 раз.
Удлиненные - заряды, длина которых более чем в
пять раз превышает их наименьшие поперечные
размеры. Высота зарядов, не превышает их
ширины.
Фигурные заряды - повторяют форму
разрушаемого элемента. Применяются при
разрушении элементов конструкций сложной
формы.

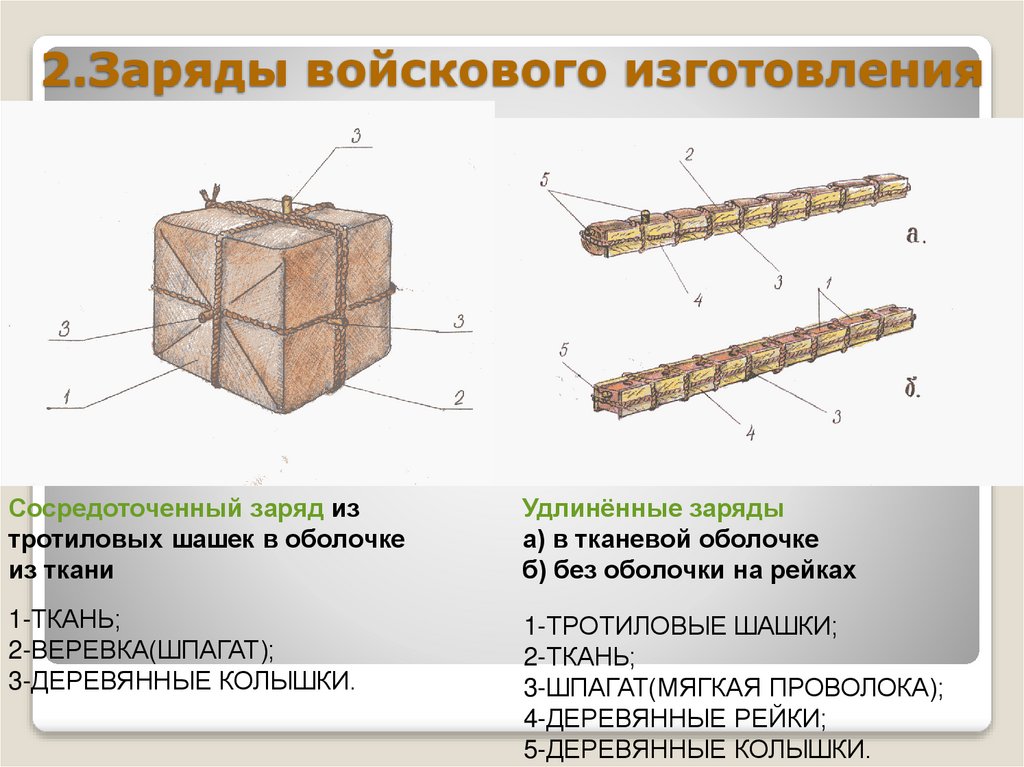

8. 2.Заряды войскового изготовления

Сосредоточенный заряд из
тротиловых шашек в оболочке
из ткани
Удлинённые заряды
а) в тканевой оболочке
б) без оболочки на рейках
1-ТКАНЬ;
2-ВЕРЕВКА(ШПАГАТ);
3-ДЕРЕВЯННЫЕ КОЛЫШКИ.
1-ТРОТИЛОВЫЕ ШАШКИ;
2-ТКАНЬ;
3-ШПАГАТ(МЯГКАЯ ПРОВОЛОКА);
4-ДЕРЕВЯННЫЕ РЕЙКИ;
5-ДЕРЕВЯННЫЕ КОЛЫШКИ.

9.

Фигурный заряд из
тротиловых шашек:
1-тротиловые шашки;
2-ткань.
Удлинённый заряд из ПВВ-4 с
отрезком ДШ.
Удлинённый заряд из ПВВ-4 в
шланге:
1-тканевая оболочка(шланг);
2-ПВВ-4.
1-оболочка из ткани;
2-пластит-4;
3-отрезок ДШ;
4-завязка шпагатом;
5-узлы на ДШ;
6-конец шпагата для связывания
зарядов.

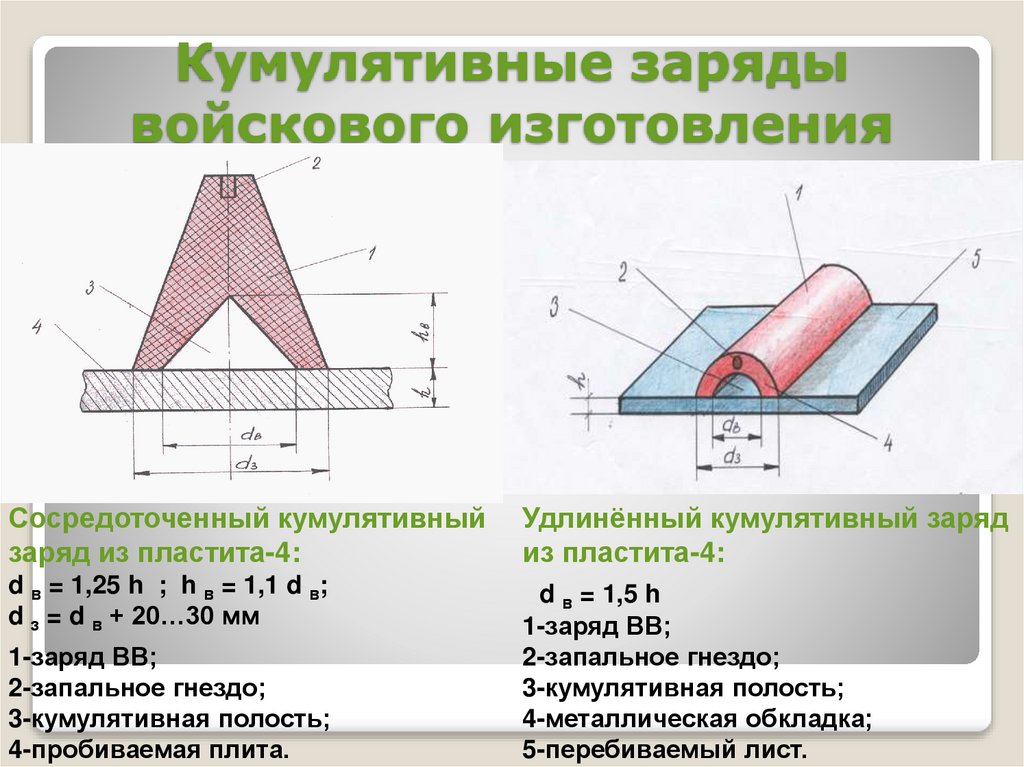

10. Кумулятивные заряды войскового изготовления

Сосредоточенный кумулятивный
заряд из пластита-4:
Удлинённый кумулятивный заряд
из пластита-4:
d в = 1,25 h ; h в = 1,1 d в;
d з = d в + 20…30 мм
d в = 1,5 h
1-заряд ВВ;
2-запальное гнездо;
3-кумулятивная полость;
4-металлическая обкладка;
5-перебиваемый лист.
1-заряд ВВ;
2-запальное гнездо;
3-кумулятивная полость;
4-пробиваемая плита.

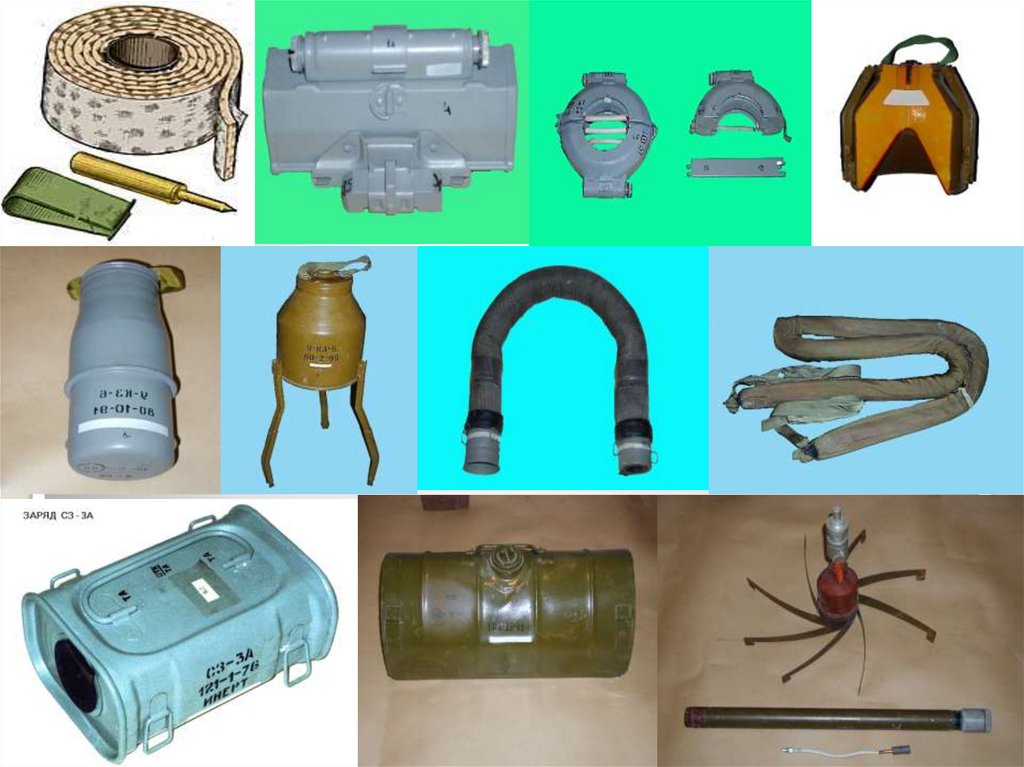

11. 3.Заряды промышленного изготовления.

Заряды промышленного
изготовления предназначаются
для выполнения взрывных
работ в боевых условиях, когда
сроки на вязку и изготовление
зарядов будут ограниченными.

12.

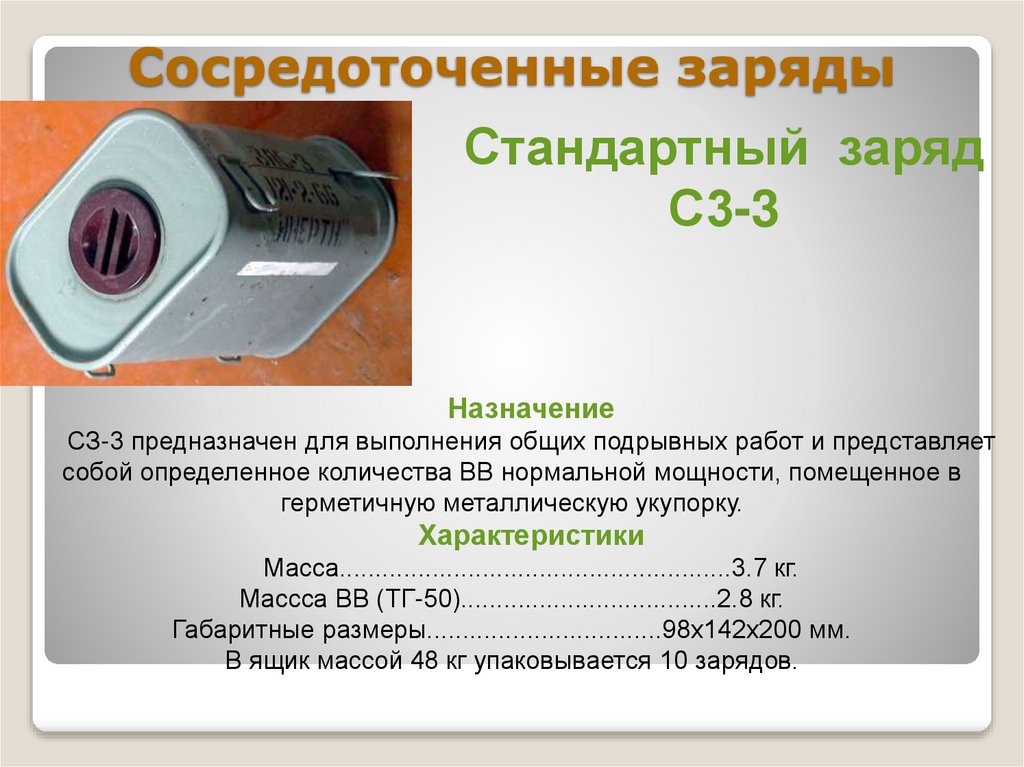

13. Сосредоточенные заряды

Стандартный заряд
С3-3
Назначение
СЗ-3 предназначен для выполнения общих подрывных работ и представляет
собой определенное количества ВВ нормальной мощности, помещенное в
герметичную металлическую укупорку.
Характеристики
Масса.......................................................3.7 кг.
Массса ВВ (ТГ-50)....................................2.8 кг.
Габаритные размеры.................................98х142х200 мм.
В ящик массой 48 кг упаковывается 10 зарядов.

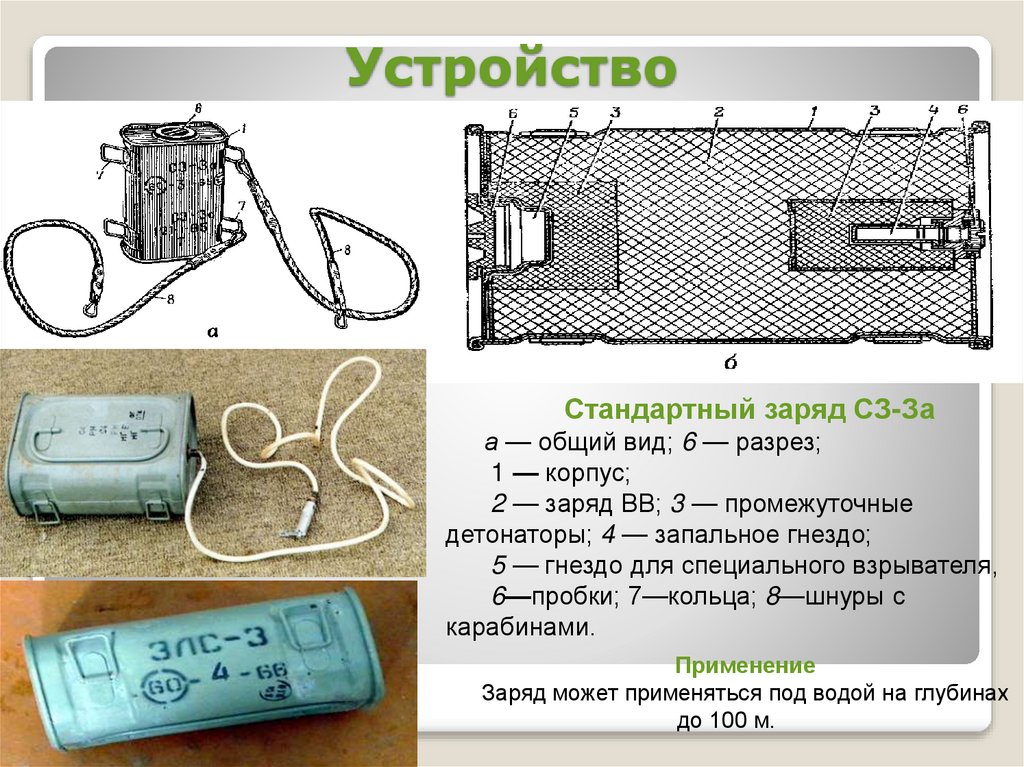

14. Устройство

Стандартный заряд СЗ-За
а — общий вид; 6 — разрез;
1 — корпус;
2 — заряд ВВ; 3 — промежуточные
детонаторы; 4 — запальное гнездо;
5 — гнездо для специального взрывателя,
6—пробки; 7—кольца; 8—шнуры с
карабинами.
Применение
Заряд может применяться под водой на глубинах
до 100 м.

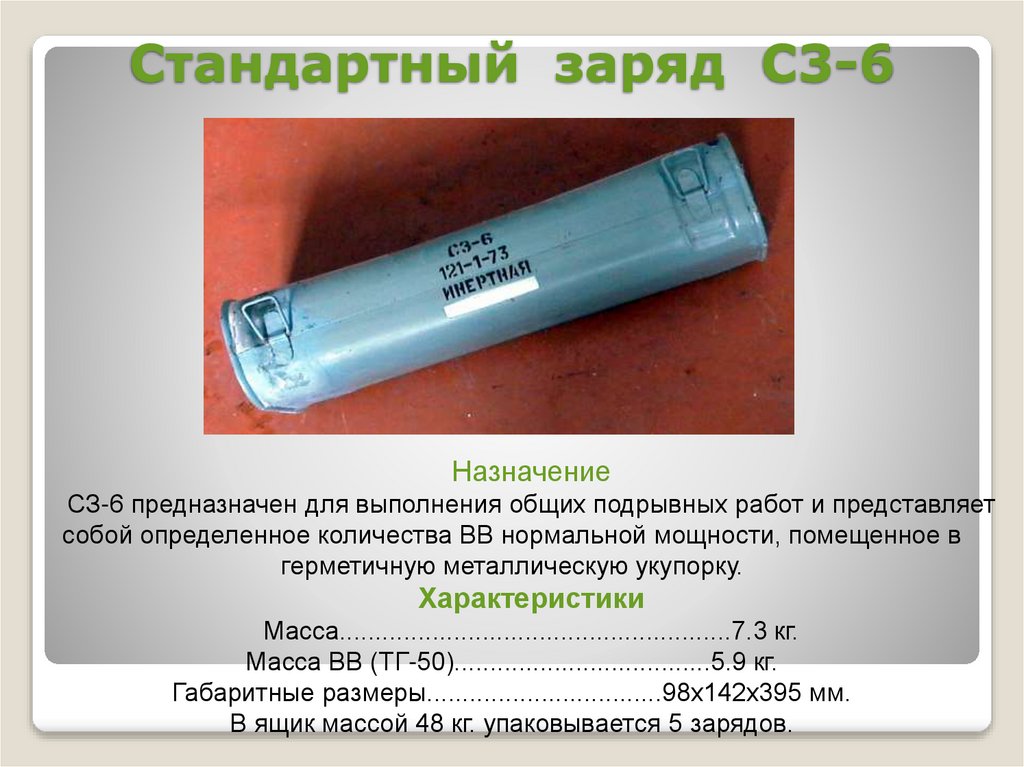

15. Стандартный заряд С3-6

Назначение
СЗ-6 предназначен для выполнения общих подрывных работ и представляет
собой определенное количества ВВ нормальной мощности, помещенное в
герметичную металлическую укупорку.
Характеристики
Масса.......................................................7.3 кг.
Масса ВВ (ТГ-50)....................................5.9 кг.
Габаритные размеры.................................98х142х395 мм.
В ящик массой 48 кг. упаковывается 5 зарядов.

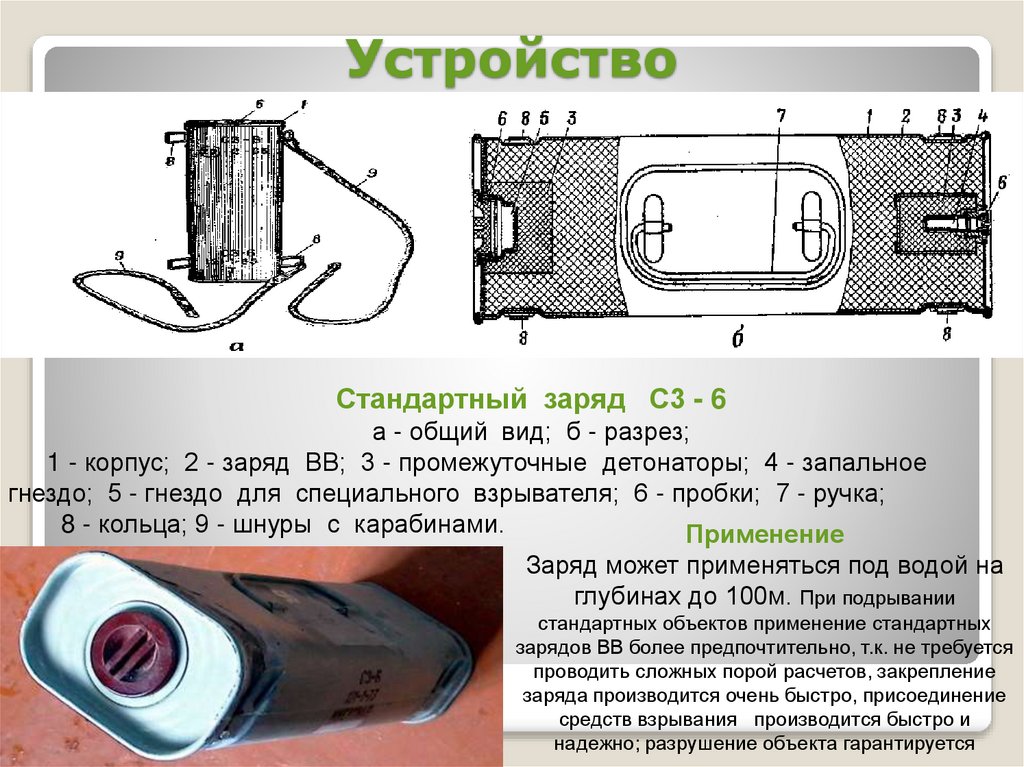

16. Устройство

Стандартный заряд С3 - 6
а - общий вид; б - разрез;
1 - корпус; 2 - заряд ВВ; 3 - промежуточные детонаторы; 4 - запальное
гнездо; 5 - гнездо для специального взрывателя; 6 - пробки; 7 - ручка;
8 - кольца; 9 - шнуры с карабинами.
Применение
Заряд может применяться под водой на
глубинах до 100м. При подрывании
стандартных объектов применение стандартных
зарядов ВВ более предпочтительно, т.к. не требуется
проводить сложных порой расчетов, закрепление
заряда производится очень быстро, присоединение
средств взрывания производится быстро и
надежно; разрушение объекта гарантируется

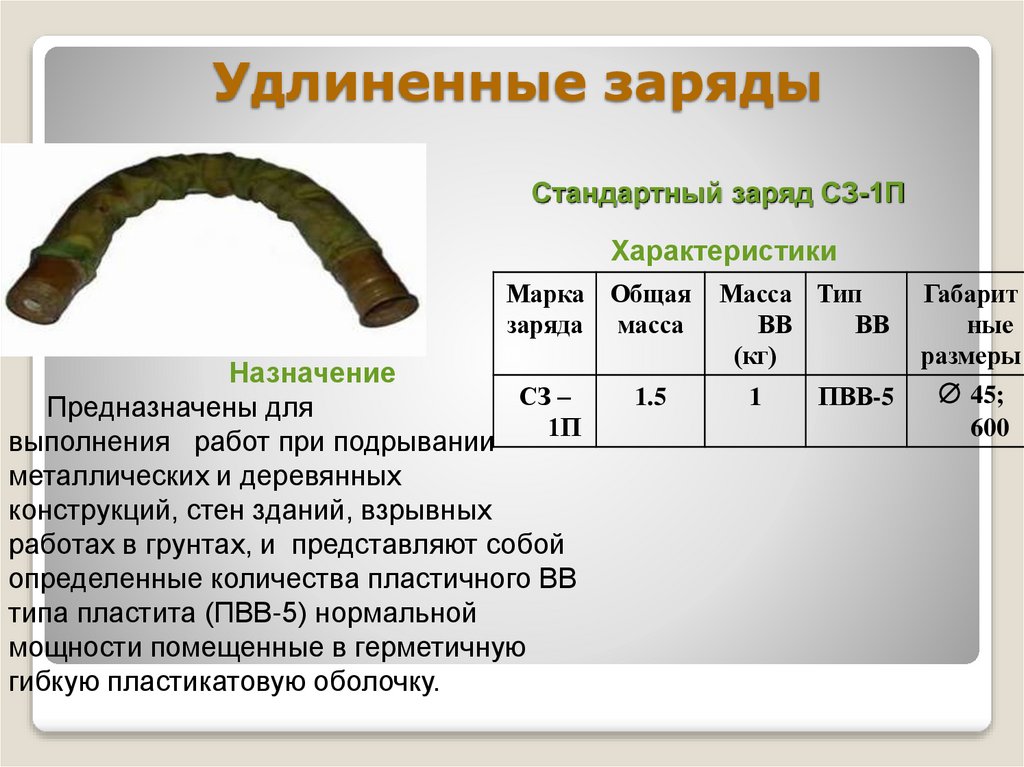

17. Удлиненные заряды

Стандартный заряд СЗ-1П
Характеристики
Марка
заряда
Назначение
СЗ –
Предназначены для
1П
выполнения работ при подрывании
металлических и деревянных
конструкций, стен зданий, взрывных
работах в грунтах, и представляют собой
определенные количества пластичного ВВ
типа пластита (ПВВ-5) нормальной
мощности помещенные в герметичную
гибкую пластикатовую оболочку.
Общая
масса
1.5
Масса Тип
ВВ
ВВ
(кг)
Габарит
ные
размеры
ПВВ-5
∅ 45;
600
1

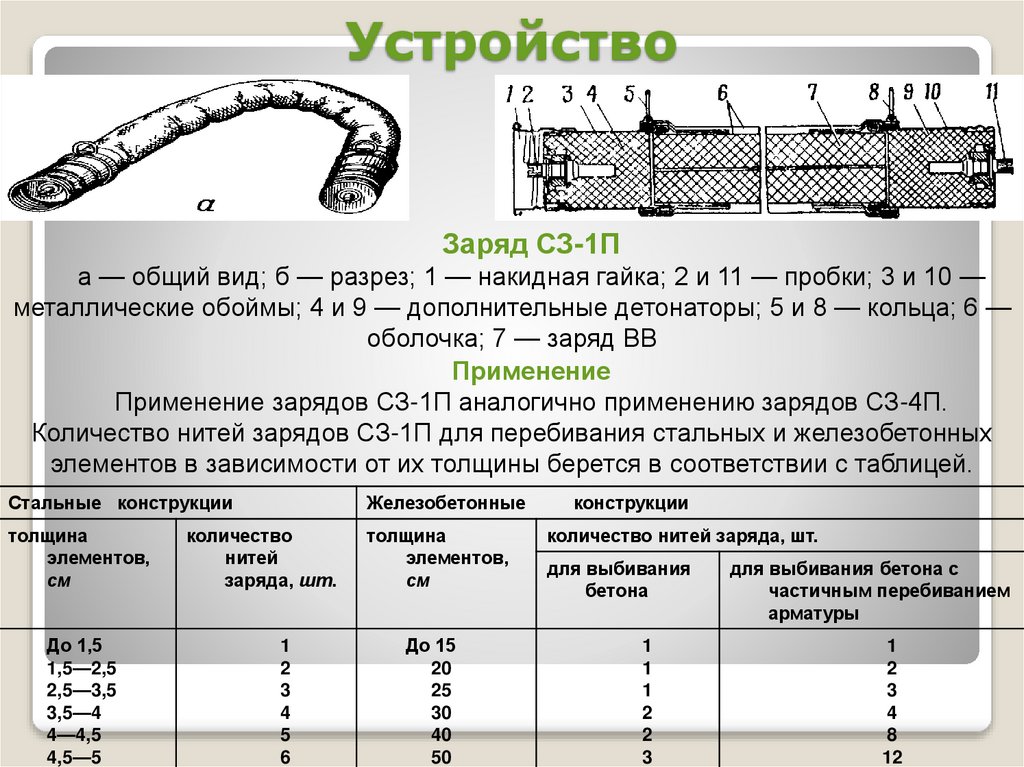

18. Устройство

Заряд СЗ-1П
а — общий вид; б — разрез; 1 — накидная гайка; 2 и 11 — пробки; 3 и 10 —
металлические обоймы; 4 и 9 — дополнительные детонаторы; 5 и 8 — кольца; 6 —
оболочка; 7 — заряд ВВ
Применение
Применение зарядов СЗ-1П аналогично применению зарядов СЗ-4П.
Количество нитей зарядов СЗ-1П для перебивания стальных и железобетонных
элементов в зависимости от их толщины берется в соответствии с таблицей.
Стальные конструкции
Железобетонные
толщина
элементов,
см
толщина
элементов,
см
До 1,5
1,5—2,5
2,5—3,5
3,5—4
4—4,5
4,5—5
количество
нитей
заряда, шт.
1
2
3
4
5
6
До 15
20
25
30
40
50
конструкции
количество нитей заряда, шт.
для выбивания
бетона
1
1
1
2
2
3
для выбивания бетона с
частичным перебиванием
арматуры
1
2
3
4
8
12

19. Стандартный заряд СЗ-1Э

Назначение
Заряд предназначен для подрывания конструкций из
различных материалов.
Характеристики
Боевая
эффективность:
один слой ленты
перебивает элементы
- деревянные
- железобетонные
(выбивание бетона)
- стальные листы
Масса заряда
100 мм
10 мм
1 кг
Тип ВВ
Эластичное
ЭВВ-11
Габаритные размеры
заряда:
- длина
- ширина
- толщина
Температурный
применения
250 мм
диапазон
2000 мм
50 мм
7 мм
-40° до +50°
С

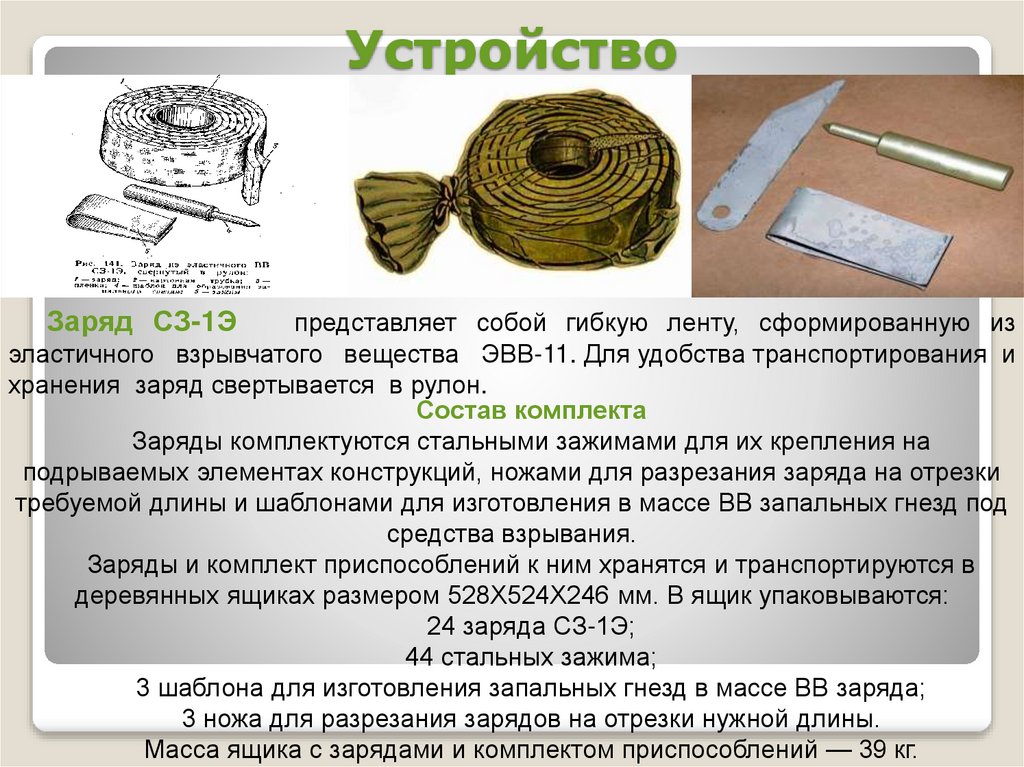

20. Устройство

Заряд СЗ-1Э
представляет собой гибкую ленту, сформированную из
эластичного взрывчатого вещества ЭВВ-11. Для удобства транспортирования и
хранения заряд свертывается в рулон.
Состав комплекта
Заряды комплектуются стальными зажимами для их крепления на
подрываемых элементах конструкций, ножами для разрезания заряда на отрезки
требуемой длины и шаблонами для изготовления в массе ВВ запальных гнезд под
средства взрывания.
Заряды и комплект приспособлений к ним хранятся и транспортируются в
деревянных ящиках размером 528X524X246 мм. В ящик упаковываются:
24 заряда СЗ-1Э;
44 стальных зажима;
3 шаблона для изготовления запальных гнезд в массе ВВ заряда;
3 ножа для разрезания зарядов на отрезки нужной длины.
Масса ящика с зарядами и комплектом приспособлений — 39 кг.

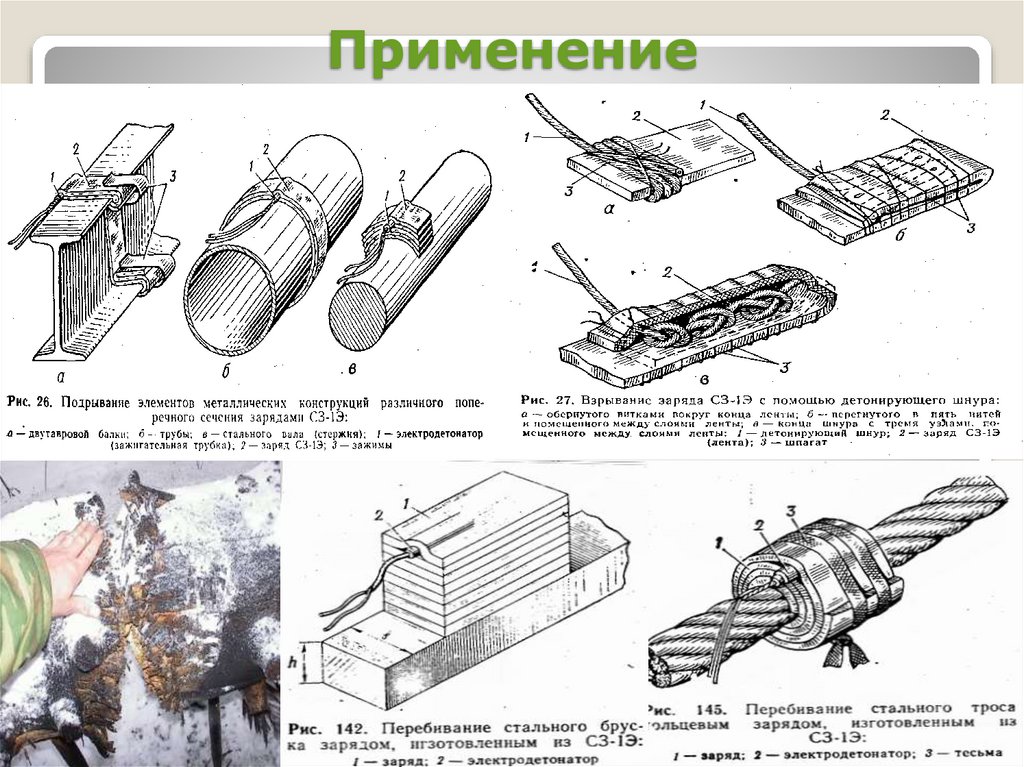

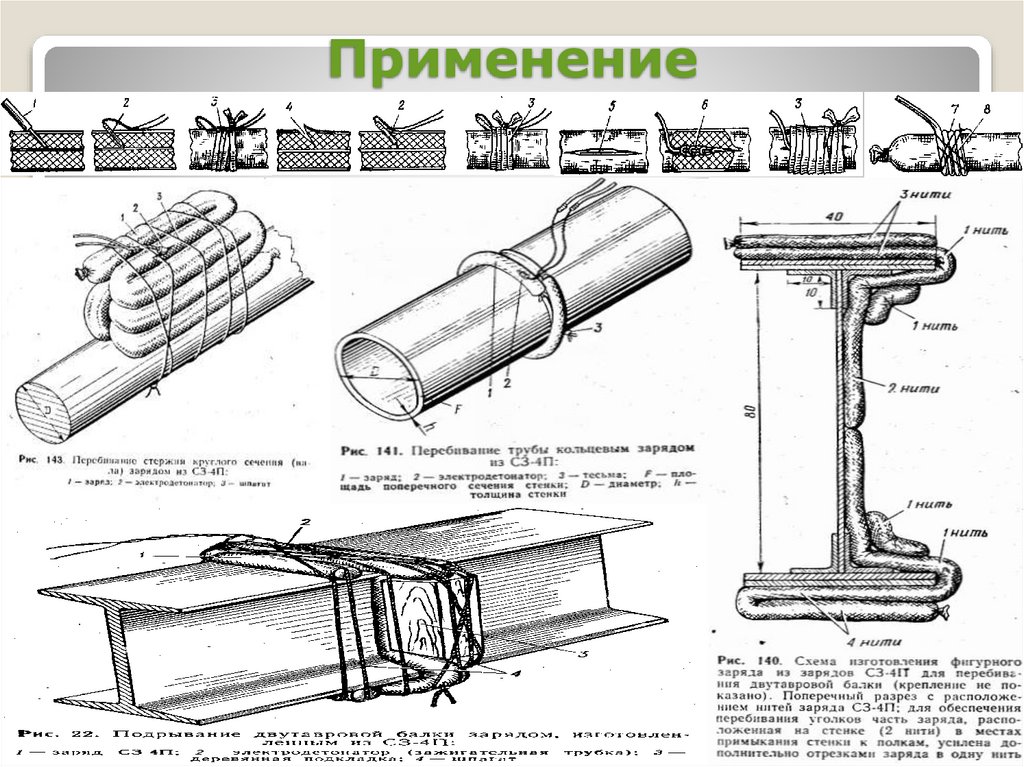

21. Применение

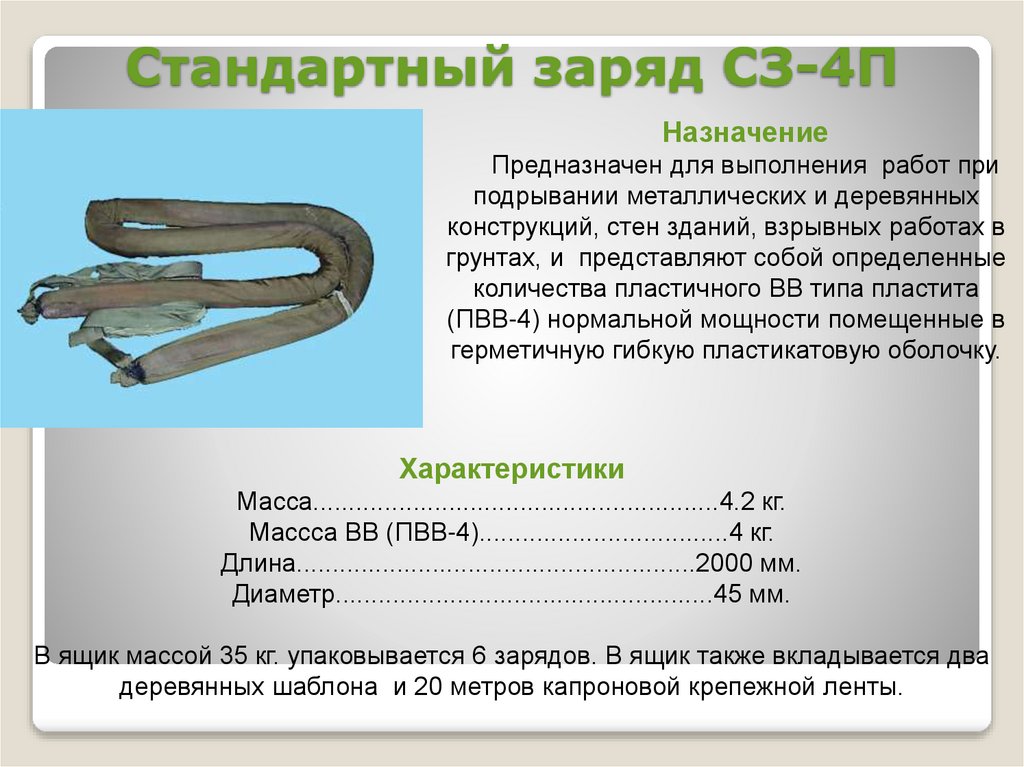

22. Стандартный заряд СЗ-4П

Назначение
Предназначен для выполнения работ при
подрывании металлических и деревянных
конструкций, стен зданий, взрывных работах в
грунтах, и представляют собой определенные
количества пластичного ВВ типа пластита
(ПВВ-4) нормальной мощности помещенные в
герметичную гибкую пластикатовую оболочку.
Характеристики
Масса.........................................................4.2 кг.
Массса ВВ (ПВВ-4)...................................4 кг.
Длина........................................................2000 мм.
Диаметр.....................................................45 мм.
В ящик массой 35 кг. упаковывается 6 зарядов. В ящик также вкладывается два
деревянных шаблона и 20 метров капроновой крепежной ленты.

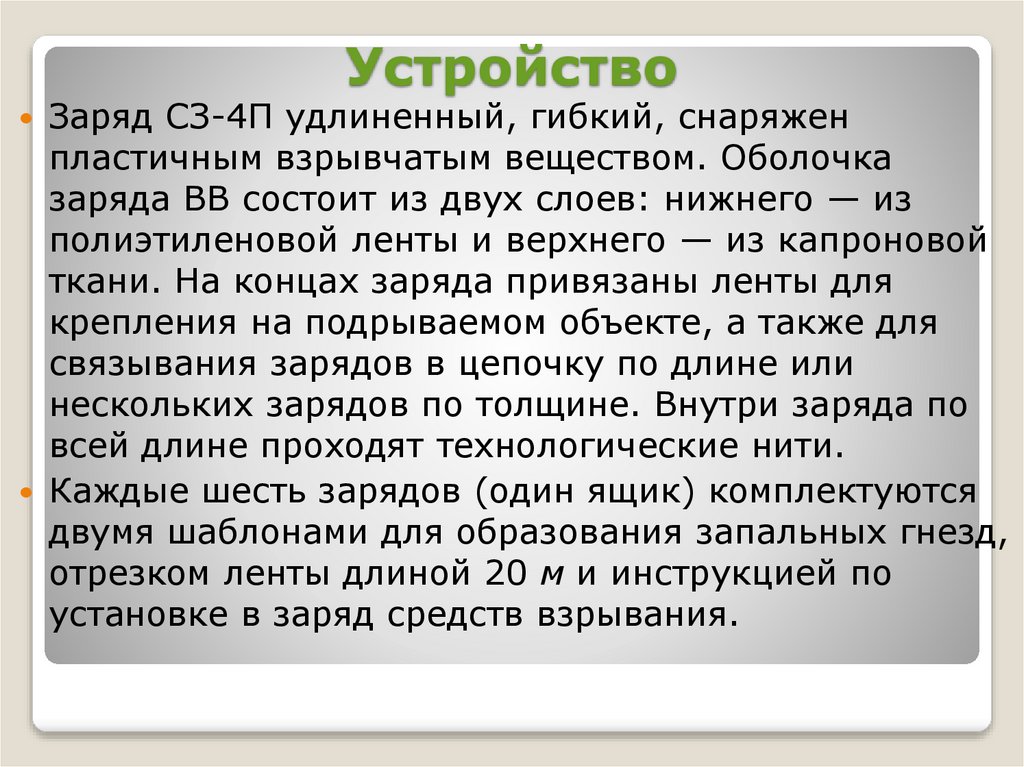

23. Устройство

Заряд СЗ-4П удлиненный, гибкий, снаряжен
пластичным взрывчатым веществом. Оболочка
заряда ВВ состоит из двух слоев: нижнего — из
полиэтиленовой ленты и верхнего — из капроновой
ткани. На концах заряда привязаны ленты для
крепления на подрываемом объекте, а также для
связывания зарядов в цепочку по длине или
нескольких зарядов по толщине. Внутри заряда по
всей длине проходят технологические нити.
Каждые шесть зарядов (один ящик) комплектуются
двумя шаблонами для образования запальных гнезд,
отрезком ленты длиной 20 м и инструкцией по
установке в заряд средств взрывания.

24. Применение

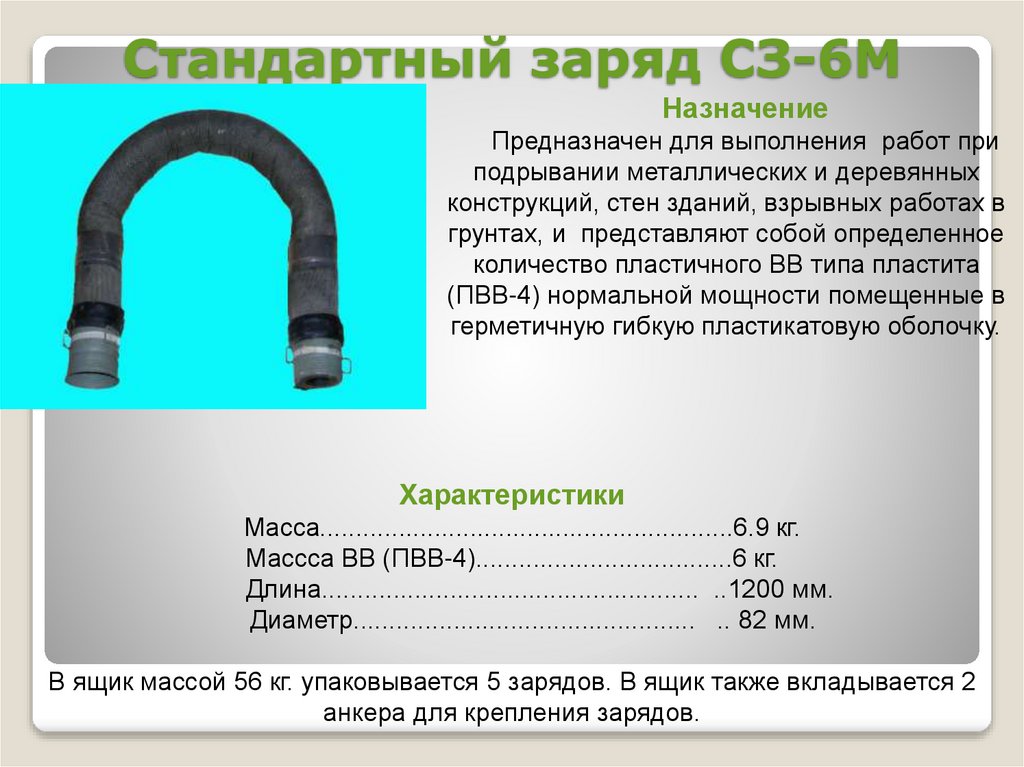

25. Стандартный заряд СЗ-6М

Назначение
Предназначен для выполнения работ при
подрывании металлических и деревянных
конструкций, стен зданий, взрывных работах в
грунтах, и представляют собой определенное
количество пластичного ВВ типа пластита
(ПВВ-4) нормальной мощности помещенные в
герметичную гибкую пластикатовую оболочку.
Характеристики
Масса..........................................................6.9 кг.
Массса ВВ (ПВВ-4)....................................6 кг.
Длина..................................................... ..1200 мм.
Диаметр................................................ .. 82 мм.
В ящик массой 56 кг. упаковывается 5 зарядов. В ящик также вкладывается 2
анкера для крепления зарядов.

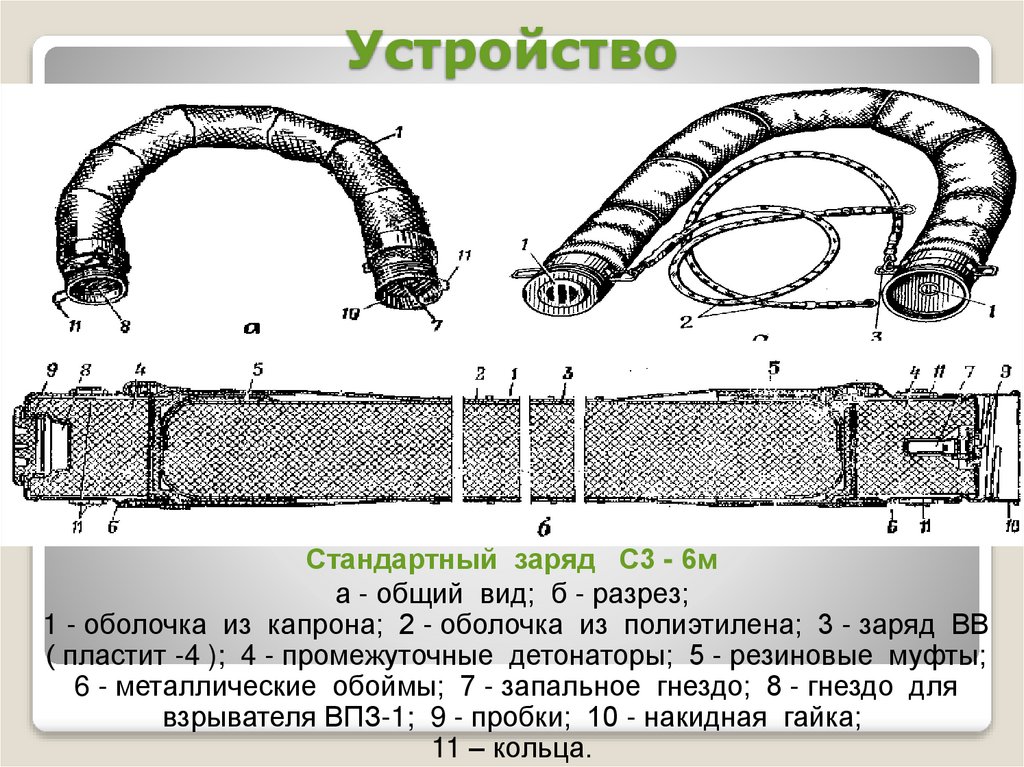

26. Устройство

Стандартный заряд С3 - 6м
а - общий вид; б - разрез;
1 - оболочка из капрона; 2 - оболочка из полиэтилена; 3 - заряд ВВ
( пластит -4 ); 4 - промежуточные детонаторы; 5 - резиновые муфты;
6 - металлические обоймы; 7 - запальное гнездо; 8 - гнездо для
взрывателя ВПЗ-1; 9 - пробки; 10 - накидная гайка;
11 – кольца.

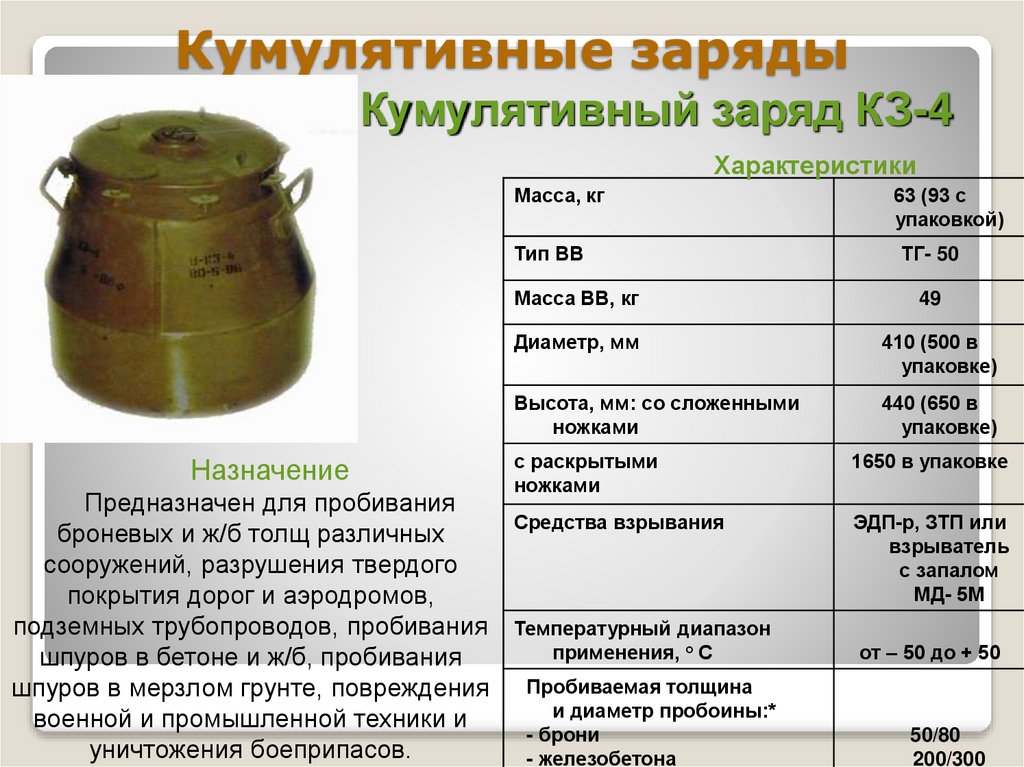

27. Кумулятивные заряды

Кумулятивный заряд КЗ-4
Характеристики
Назначение
Предназначен для пробивания
броневых и ж/б толщ различных
сооружений, разрушения твердого
покрытия дорог и аэродромов,
подземных трубопроводов, пробивания
шпуров в бетоне и ж/б, пробивания
шпуров в мерзлом грунте, повреждения
военной и промышленной техники и
уничтожения боеприпасов.
Масса, кг
63 (93 с
упаковкой)
Тип ВВ
ТГ- 50
Масса ВВ, кг
49
Диаметр, мм
410 (500 в
упаковке)
Высота, мм: со сложенными
ножками
440 (650 в
упаковке)
с раскрытыми
ножками
1650 в упаковке
Средства взрывания
ЭДП-р, ЗТП или
взрыватель
с запалом
МД- 5М
Температурный диапазон
применения, ° С
Пробиваемая толщина
и диаметр пробоины:*
- брони
- железобетона
от – 50 до + 50
50/80
200/300

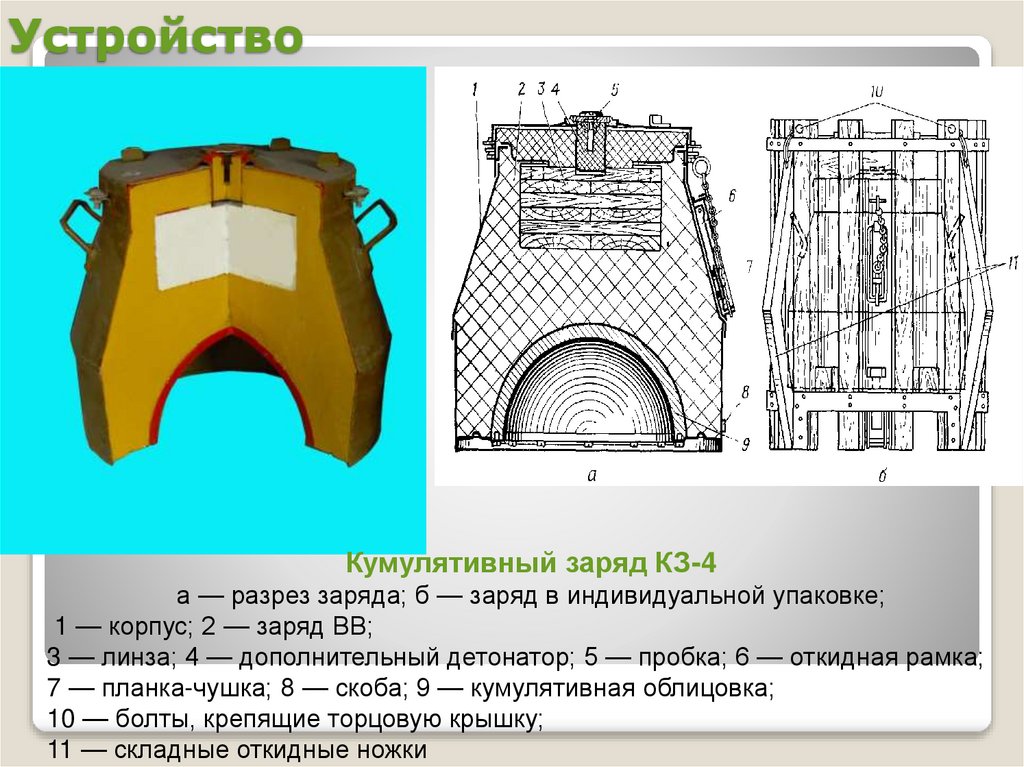

28. Устройство

Кумулятивный заряд КЗ-4
а — разрез заряда; б — заряд в индивидуальной упаковке;
1 — корпус; 2 — заряд ВВ;
3 — линза; 4 — дополнительный детонатор; 5 — пробка; 6 — откидная рамка;
7 — планка-чушка; 8 — скоба; 9 — кумулятивная облицовка;
10 — болты, крепящие торцовую крышку;
11 — складные откидные ножки

29. Применение

КЗ-4 может применяться в упаковке и без упаковки. Для
пробивания горизонтальных толщ заряд устанавливается в
упаковке на раскрытых ножках. Заряд КЗ-4 пробивает
защитные толщи с расстояния. Эффективность действия
заряда в зависимости от расстояния до пробиваемой
преграды приведена в таблице.
Расстояние
,м
0,5
1- 2,5
3-5
7
10
Железобетон
Броня
пробиваемая
толщина,
см
диаметр
пробоины,
мм
пробиваемая
толщина,
см
диаметр
пробоины,
мм
50
200
150
130
100
350
300
300
200
300
30
50
35
30
20
110
80
60
60
80

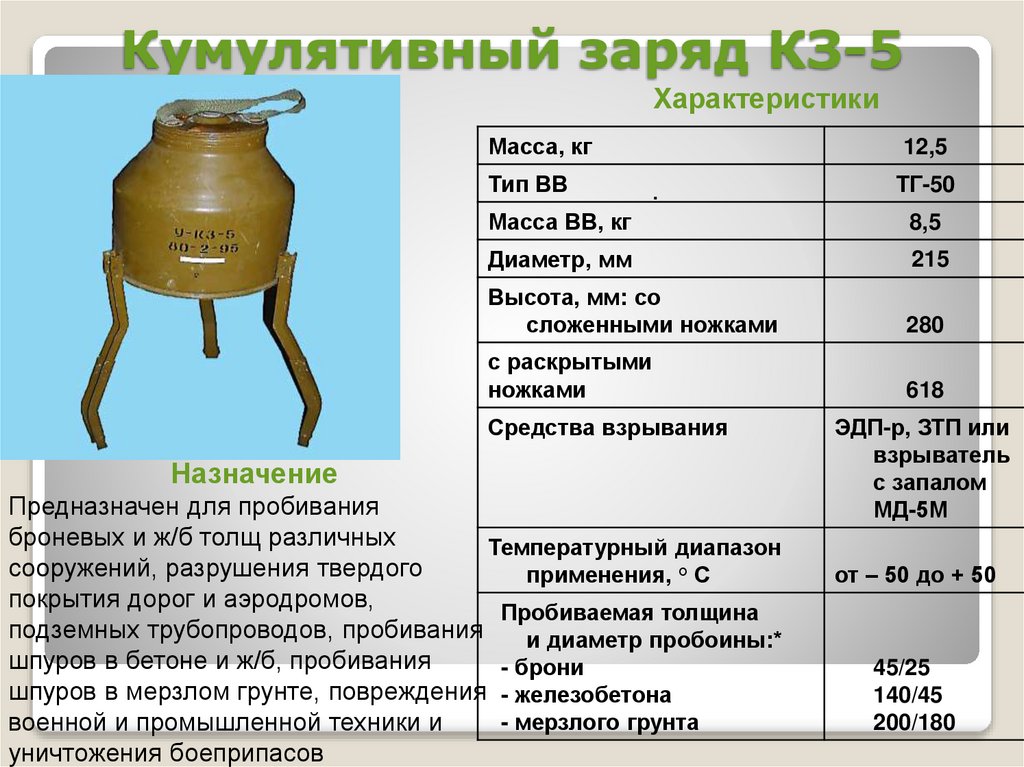

30. Кумулятивный заряд КЗ-5

Характеристики
Масса, кг
Тип ВВ
12,5
.
ТГ-50
Масса ВВ, кг
8,5
Диаметр, мм
215
Высота, мм: со
сложенными ножками
280
с раскрытыми
ножками
618
Средства взрывания
Назначение
Предназначен для пробивания
броневых и ж/б толщ различных
Температурный диапазон
сооружений, разрушения твердого
применения, ° С
покрытия дорог и аэродромов,
Пробиваемая толщина
подземных трубопроводов, пробивания
и диаметр пробоины:*
шпуров в бетоне и ж/б, пробивания
- брони
шпуров в мерзлом грунте, повреждения - железобетона
- мерзлого грунта
военной и промышленной техники и
уничтожения боеприпасов
ЭДП-р, ЗТП или
взрыватель
с запалом
МД-5М
от – 50 до + 50
45/25
140/45
200/180

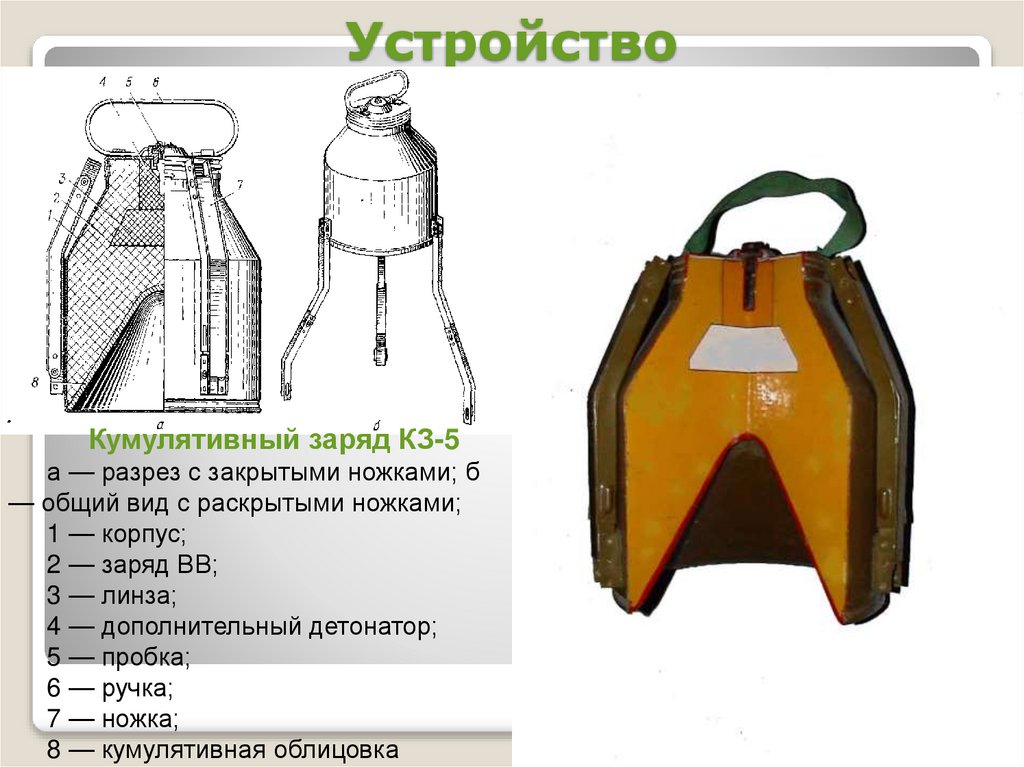

31. Устройство

Кумулятивный заряд КЗ-5
а — разрез с закрытыми ножками; б
— общий вид с раскрытыми ножками;
1 — корпус;
2 — заряд ВВ;
3 — линза;
4 — дополнительный детонатор;
5 — пробка;
6 — ручка;
7 — ножка;
8 — кумулятивная облицовка

32. Применение

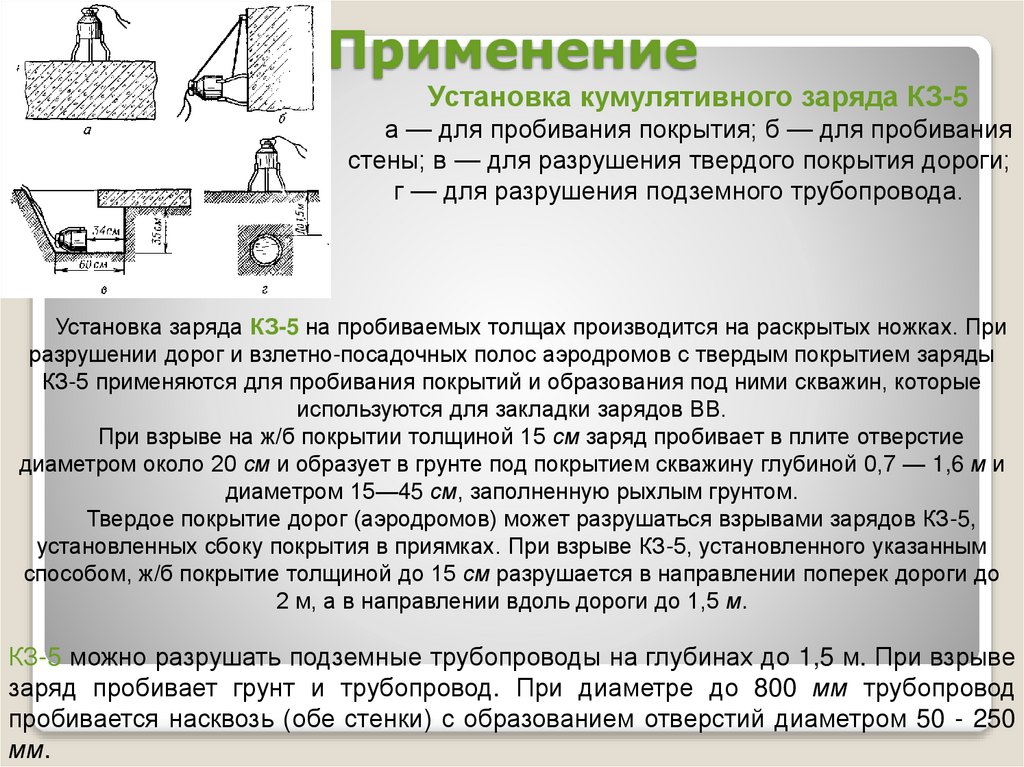

Установка кумулятивного заряда КЗ-5
а — для пробивания покрытия; б — для пробивания
стены; в — для разрушения твердого покрытия дороги;
г — для разрушения подземного трубопровода.
Установка заряда КЗ-5 на пробиваемых толщах производится на раскрытых ножках. При
разрушении дорог и взлетно-посадочных полос аэродромов с твердым покрытием заряды
КЗ-5 применяются для пробивания покрытий и образования под ними скважин, которые
используются для закладки зарядов ВВ.
При взрыве на ж/б покрытии толщиной 15 см заряд пробивает в плите отверстие
диаметром около 20 см и образует в грунте под покрытием скважину глубиной 0,7 — 1,6 м и
диаметром 15—45 см, заполненную рыхлым грунтом.
Твердое покрытие дорог (аэродромов) может разрушаться взрывами зарядов КЗ-5,
установленных сбоку покрытия в приямках. При взрыве КЗ-5, установленного указанным
способом, ж/б покрытие толщиной до 15 см разрушается в направлении поперек дороги до
2 м, а в направлении вдоль дороги до 1,5 м.
КЗ-5 можно разрушать подземные трубопроводы на глубинах до 1,5 м. При взрыве
заряд пробивает грунт и трубопровод. При диаметре до 800 мм трубопровод
пробивается насквозь (обе стенки) с образованием отверстий диаметром 50 - 250
мм.

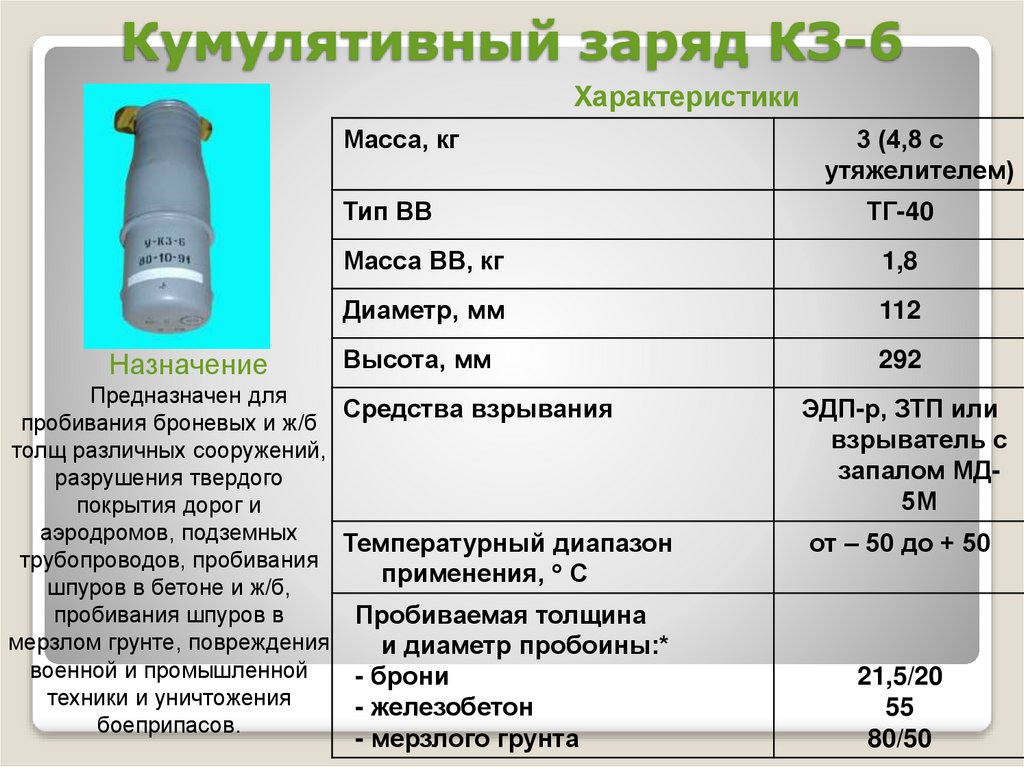

33. Кумулятивный заряд КЗ-6

Характеристики
Масса, кг
Назначение
3 (4,8 с
утяжелителем)
Тип ВВ
ТГ-40
Масса ВВ, кг
1,8
Диаметр, мм
112
Высота, мм
292
Предназначен для
Средства взрывания
пробивания броневых и ж/б
толщ различных сооружений,
разрушения твердого
покрытия дорог и
аэродромов, подземных
Температурный диапазон
трубопроводов, пробивания
применения, ° С
шпуров в бетоне и ж/б,
пробивания шпуров в
Пробиваемая толщина
мерзлом грунте, повреждения
и диаметр пробоины:*
военной и промышленной
- брони
техники и уничтожения
- железобетон
боеприпасов.
- мерзлого грунта
ЭДП-р, ЗТП или
взрыватель с
запалом МД5М
от – 50 до + 50
21,5/20
55
80/50

34. Устройство

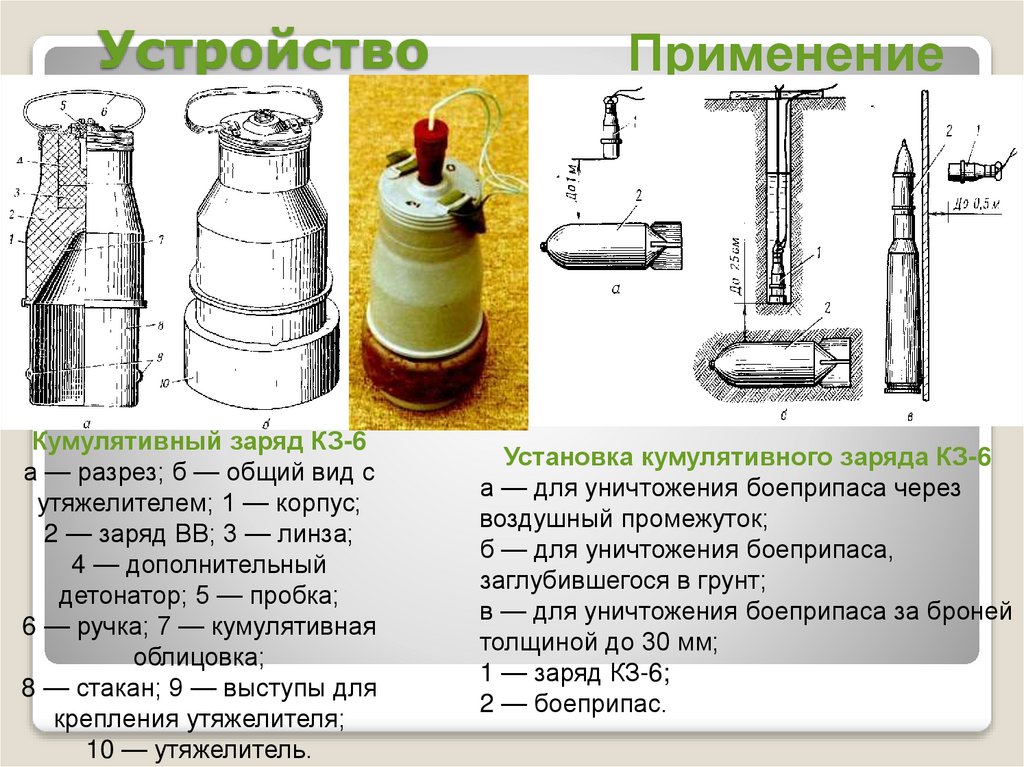

Кумулятивный заряд КЗ-6
а — разрез; б — общий вид с
утяжелителем; 1 — корпус;
2 — заряд ВВ; 3 — линза;
4 — дополнительный
детонатор; 5 — пробка;
6 — ручка; 7 — кумулятивная
облицовка;
8 — стакан; 9 — выступы для
крепления утяжелителя;
10 — утяжелитель.
Применение
Установка кумулятивного заряда КЗ-6
а — для уничтожения боеприпаса через
воздушный промежуток;
б — для уничтожения боеприпаса,
заглубившегося в грунт;
в — для уничтожения боеприпаса за броней
толщиной до 30 мм;
1 — заряд КЗ-6;
2 — боеприпас.

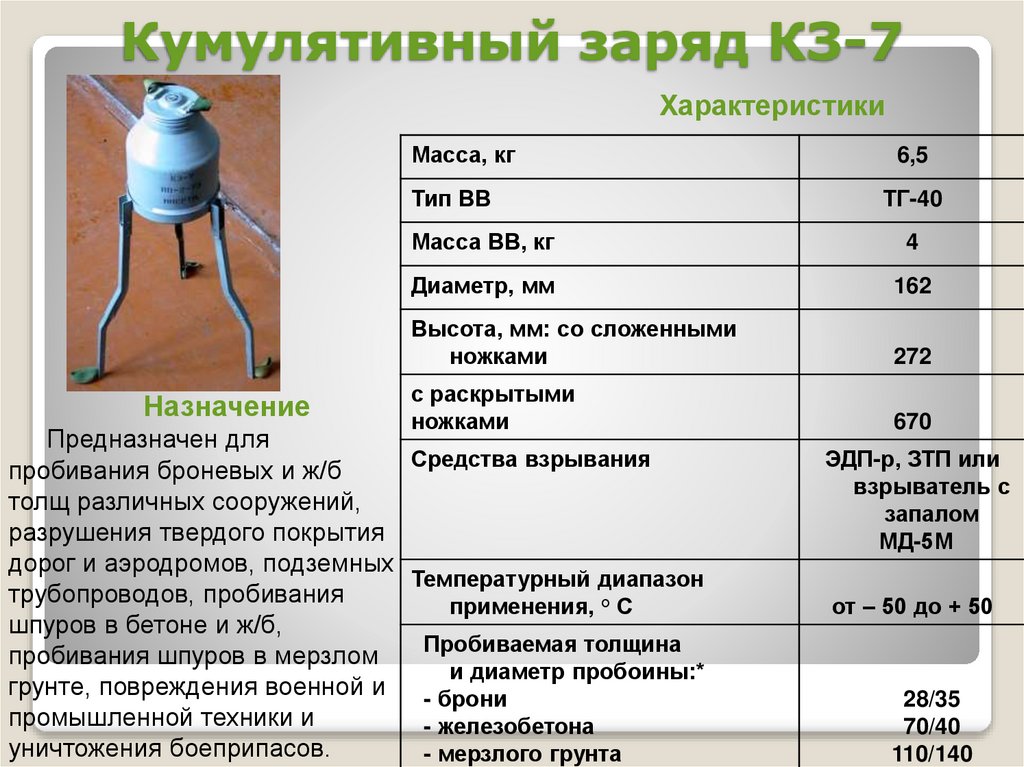

35. Кумулятивный заряд КЗ-7

Характеристики
Назначение
Масса, кг
6,5
Тип ВВ
ТГ-40
Масса ВВ, кг
4
Диаметр, мм
162
Высота, мм: со сложенными
ножками
272
с раскрытыми
ножками
670
Предназначен для
Средства взрывания
пробивания броневых и ж/б
толщ различных сооружений,
разрушения твердого покрытия
дорог и аэродромов, подземных
Температурный диапазон
трубопроводов, пробивания
применения, ° С
шпуров в бетоне и ж/б,
Пробиваемая толщина
пробивания шпуров в мерзлом
и диаметр пробоины:*
грунте, повреждения военной и - брони
промышленной техники и
- железобетона
уничтожения боеприпасов.
- мерзлого грунта
ЭДП-р, ЗТП или
взрыватель с
запалом
МД-5М
от – 50 до + 50
28/35
70/40
110/140

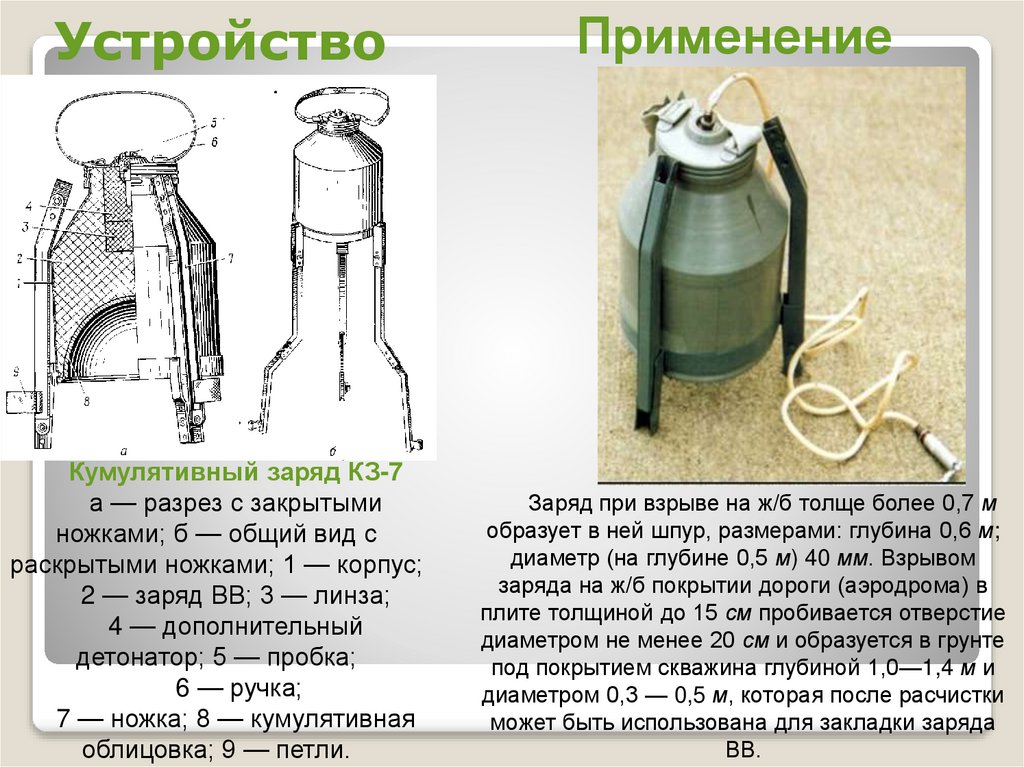

36. Устройство

Применение
Кумулятивный заряд КЗ-7
а — разрез с закрытыми
ножками; б — общий вид с
раскрытыми ножками; 1 — корпус;
2 — заряд ВВ; 3 — линза;
4 — дополнительный
детонатор; 5 — пробка;
6 — ручка;
7 — ножка; 8 — кумулятивная
облицовка; 9 — петли.
Заряд при взрыве на ж/б толще более 0,7 м
образует в ней шпур, размерами: глубина 0,6 м;
диаметр (на глубине 0,5 м) 40 мм. Взрывом
заряда на ж/б покрытии дороги (аэродрома) в
плите толщиной до 15 см пробивается отверстие
диаметром не менее 20 см и образуется в грунте
под покрытием скважина глубиной 1,0—1,4 м и
диаметром 0,3 — 0,5 м, которая после расчистки
может быть использована для закладки заряда
ВВ.

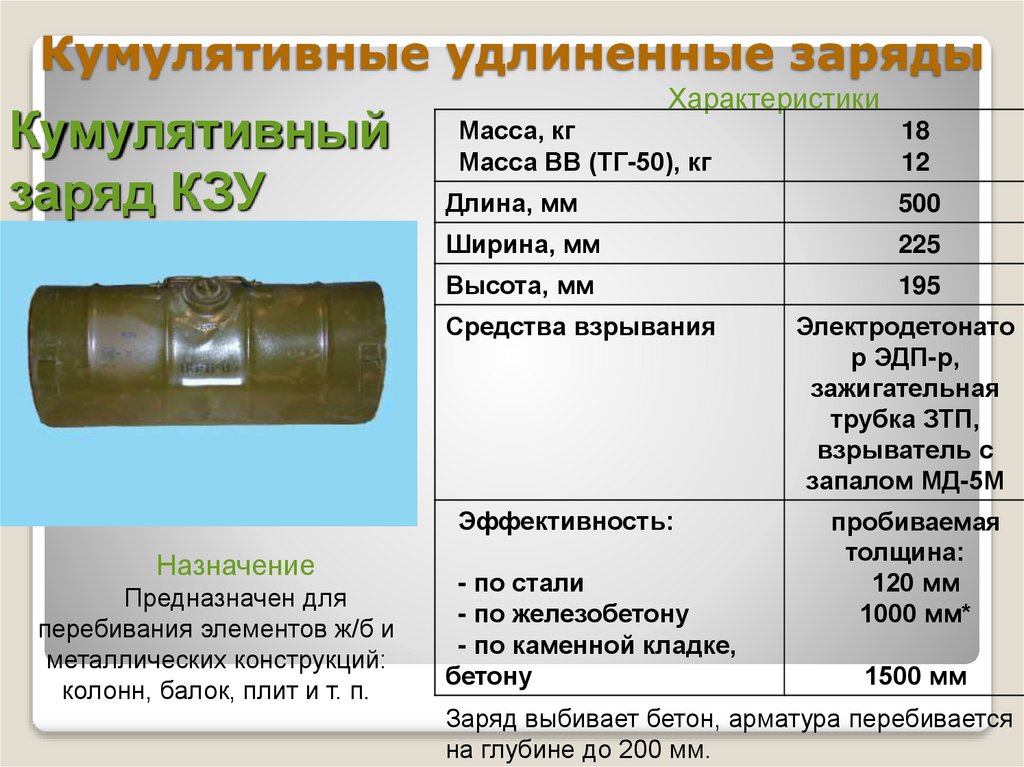

37. Кумулятивные удлиненные заряды

Кумулятивный
заряд КЗУ
Назначение
Предназначен для
перебивания элементов ж/б и
металлических конструкций:
колонн, балок, плит и т. п.
Характеристики
Масса, кг
Масса ВВ (ТГ-50), кг
18
12
Длина, мм
500
Ширина, мм
225
Высота, мм
195
Средства взрывания
Электродетонато
р ЭДП-р,
зажигательная
трубка ЗТП,
взрыватель с
запалом МД-5М
Эффективность:
пробиваемая
толщина:
120 мм
1000 мм*
- по стали
- по железобетону
- по каменной кладке,
бетону
1500 мм
Заряд выбивает бетон, арматура перебивается
на глубине до 200 мм.

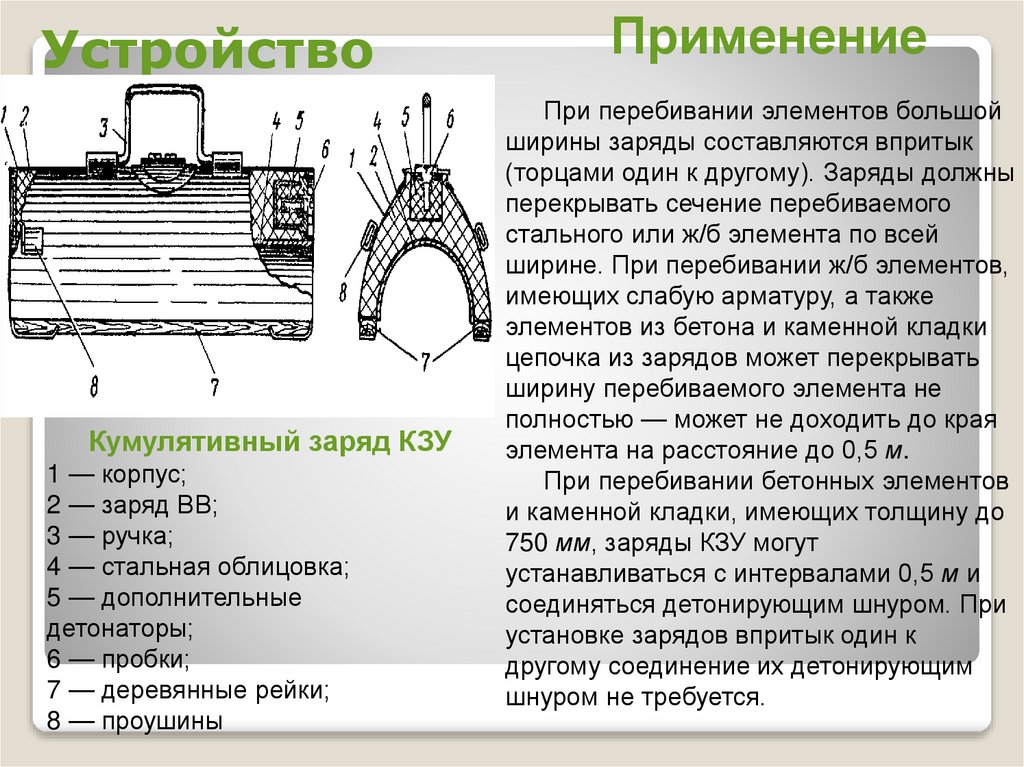

38. Устройство

Кумулятивный заряд КЗУ
1 — корпус;
2 — заряд ВВ;
3 — ручка;
4 — стальная облицовка;
5 — дополнительные
детонаторы;
6 — пробки;
7 — деревянные рейки;
8 — проушины
Применение
При перебивании элементов большой
ширины заряды составляются впритык
(торцами один к другому). Заряды должны
перекрывать сечение перебиваемого
стального или ж/б элемента по всей
ширине. При перебивании ж/б элементов,
имеющих слабую арматуру, а также
элементов из бетона и каменной кладки
цепочка из зарядов может перекрывать
ширину перебиваемого элемента не
полностью — может не доходить до края
элемента на расстояние до 0,5 м.
При перебивании бетонных элементов
и каменной кладки, имеющих толщину до
750 мм, заряды КЗУ могут
устанавливаться с интервалами 0,5 м и
соединяться детонирующим шнуром. При
установке зарядов впритык один к
другому соединение их детонирующим
шнуром не требуется.

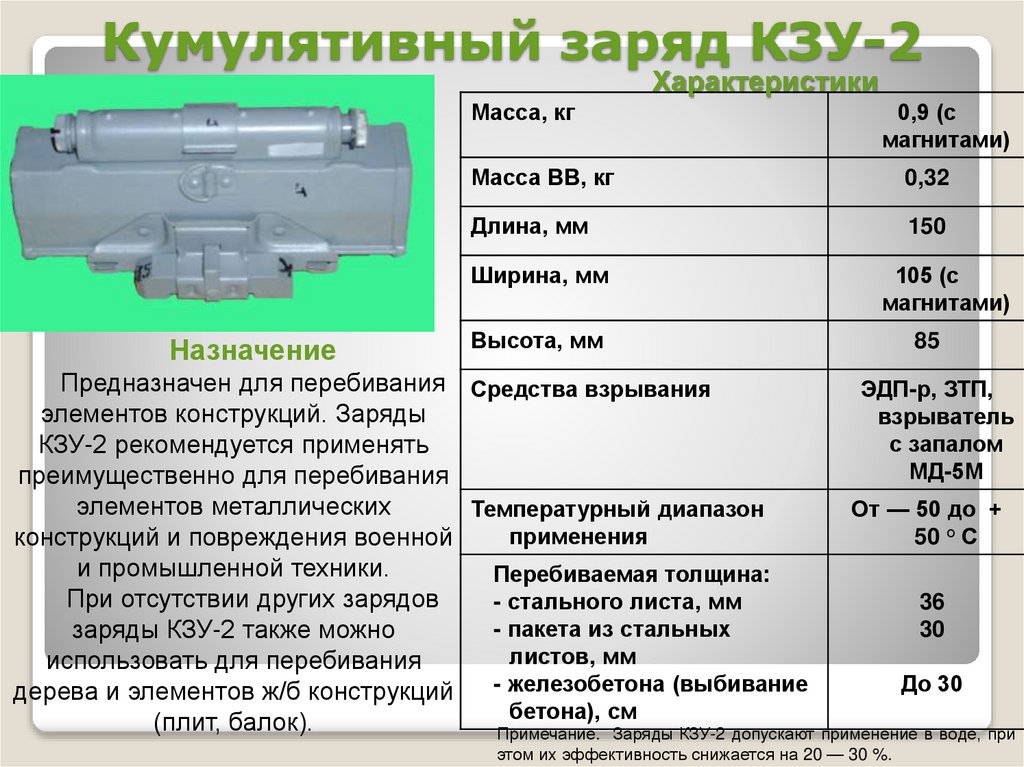

39. Кумулятивный заряд КЗУ-2

Характеристики
Масса, кг
Масса ВВ, кг
0,32
Длина, мм
150
Ширина, мм
Назначение
0,9 (с
магнитами)
105 (с
магнитами)
Высота, мм
85
Предназначен для перебивания Средства взрывания
ЭДП-р, ЗТП,
элементов конструкций. Заряды
взрыватель
с запалом
КЗУ-2 рекомендуется применять
МД-5М
преимущественно для перебивания
элементов металлических
Температурный диапазон
От — 50 до +
50 ° С
применения
конструкций и повреждения военной
и промышленной техники.
Перебиваемая толщина:
При отсутствии других зарядов
- стального листа, мм
36
30
- пакета из стальных
заряды КЗУ-2 также можно
листов, мм
использовать для перебивания
- железобетона (выбивание
До 30
дерева и элементов ж/б конструкций
бетона), см
(плит, балок).
Примечание. Заряды КЗУ-2 допускают применение в воде, при
этом их эффективность снижается на 20 — 30 %.

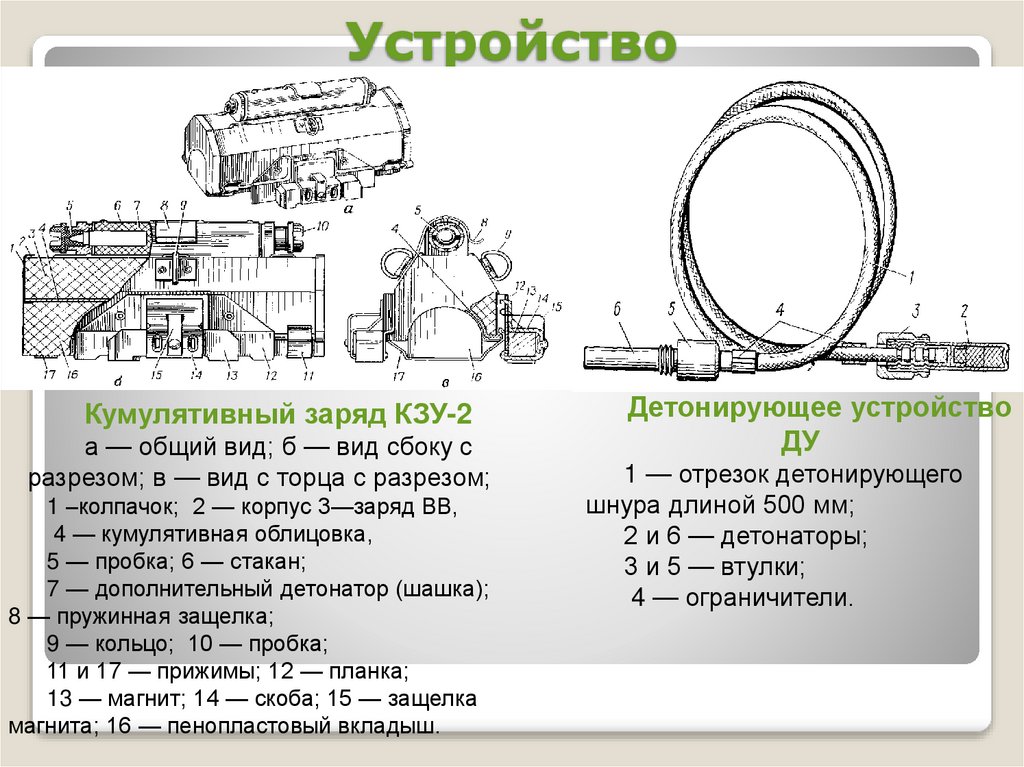

40. Устройство

Кумулятивный заряд КЗУ-2
а — общий вид; б — вид сбоку с
разрезом; в — вид с торца с разрезом;
1 –колпачок; 2 — корпус 3—заряд ВВ,
4 — кумулятивная облицовка,
5 — пробка; 6 — стакан;
7 — дополнительный детонатор (шашка);
8 — пружинная защелка;
9 — кольцо; 10 — пробка;
11 и 17 — прижимы; 12 — планка;
13 — магнит; 14 — скоба; 15 — защелка
магнита; 16 — пенопластовый вкладыш.
Детонирующее устройство
ДУ
1 — отрезок детонирующего
шнура длиной 500 мм;
2 и 6 — детонаторы;
3 и 5 — втулки;
4 — ограничители.

41. Применение

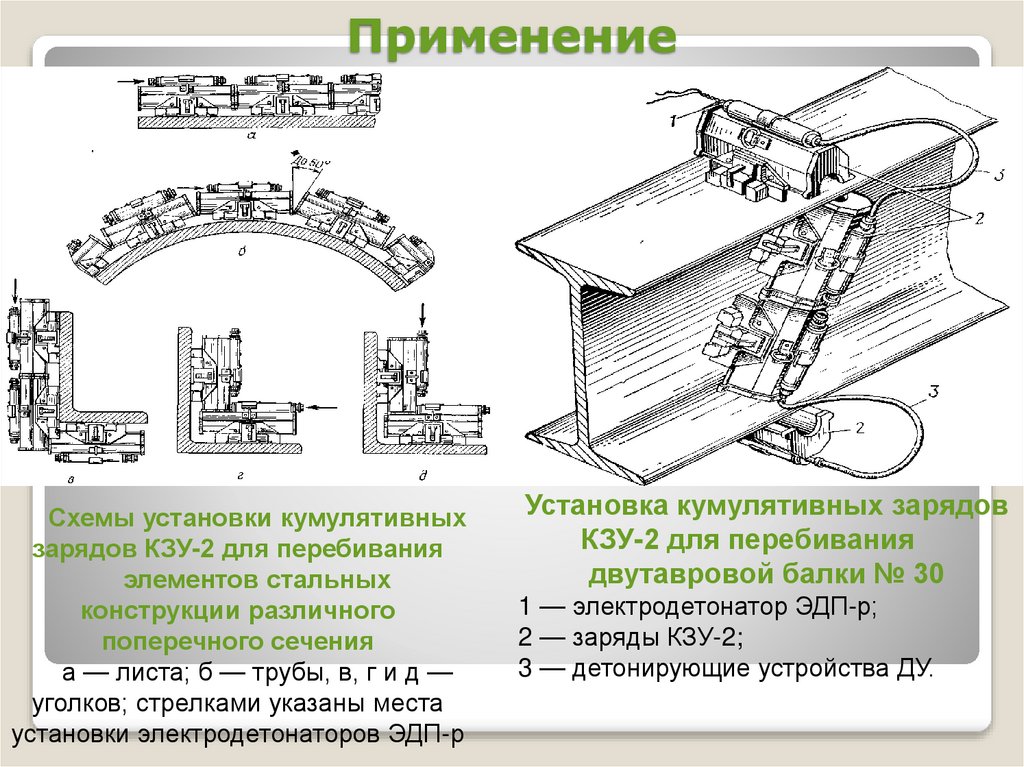

Схемы установки кумулятивных
зарядов КЗУ-2 для перебивания
элементов стальных
конструкции различного
поперечного сечения
а — листа; б — трубы, в, г и д —
уголков; стрелками указаны места
установки электродетонаторов ЭДП-р
Установка кумулятивных зарядов
КЗУ-2 для перебивания
двутавровой балки № 30
1 — электродетонатор ЭДП-р;
2 — заряды КЗУ-2;
3 — детонирующие устройства ДУ.

42. Эффективность применения заряда КЗУ-2 по березе диаметром 30 см, глубина прорезания составила 12 см.

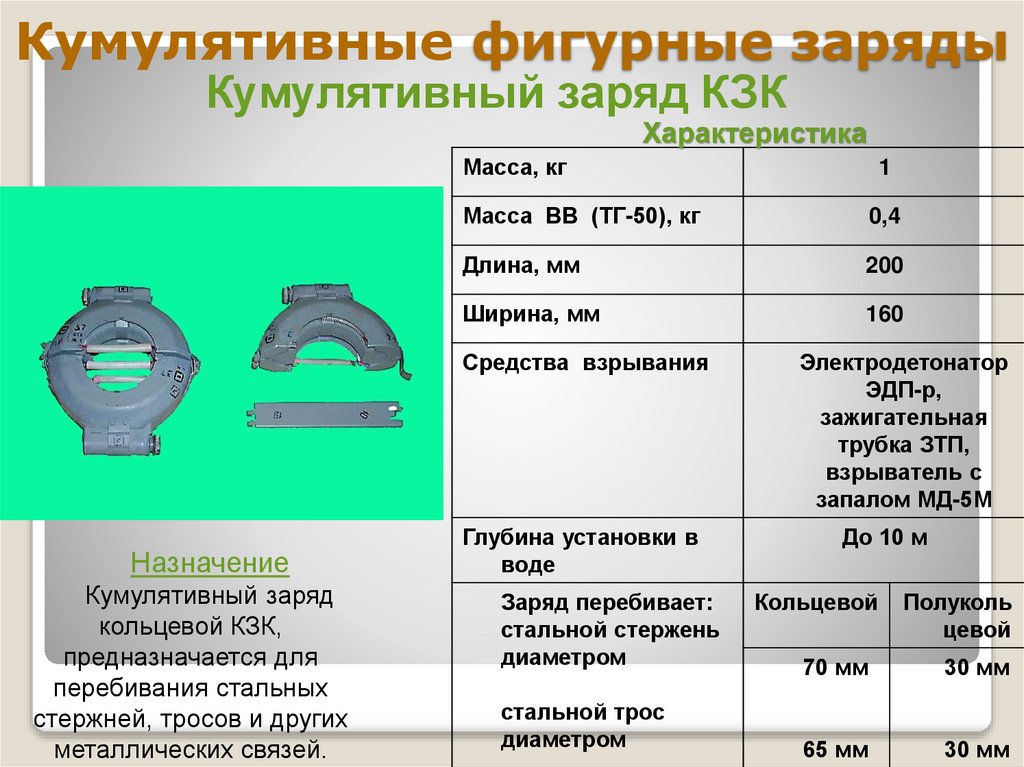

43. Кумулятивные фигурные заряды

Кумулятивный заряд КЗК
Характеристика
Масса, кг
1
Масса ВВ (ТГ-50), кг
0,4
Длина, мм
200
Ширина, мм
160
Средства взрывания
Назначение
Кумулятивный заряд
кольцевой КЗК,
предназначается для
перебивания стальных
стержней, тросов и других
металлических связей.
Глубина установки в
воде
Заряд перебивает:
стальной стержень
диаметром
стальной трос
диаметром
Электродетонатор
ЭДП-р,
зажигательная
трубка ЗТП,
взрыватель с
запалом МД-5М
До 10 м
Кольцевой
Полуколь
цевой
70 мм
30 мм
65 мм
30 мм

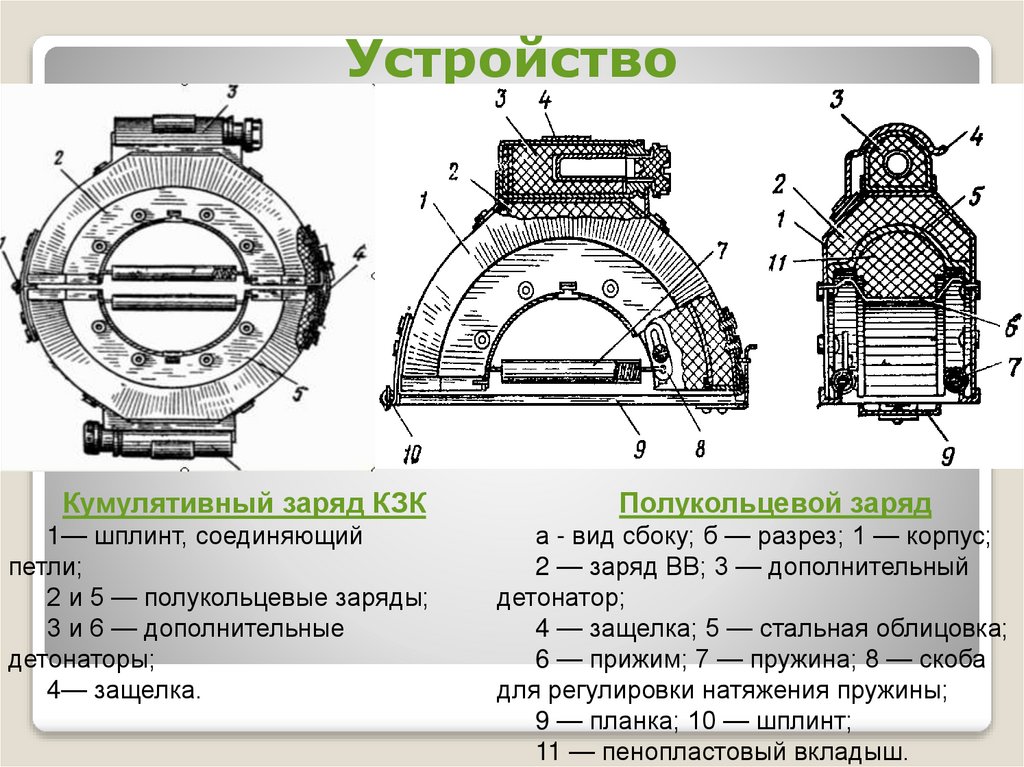

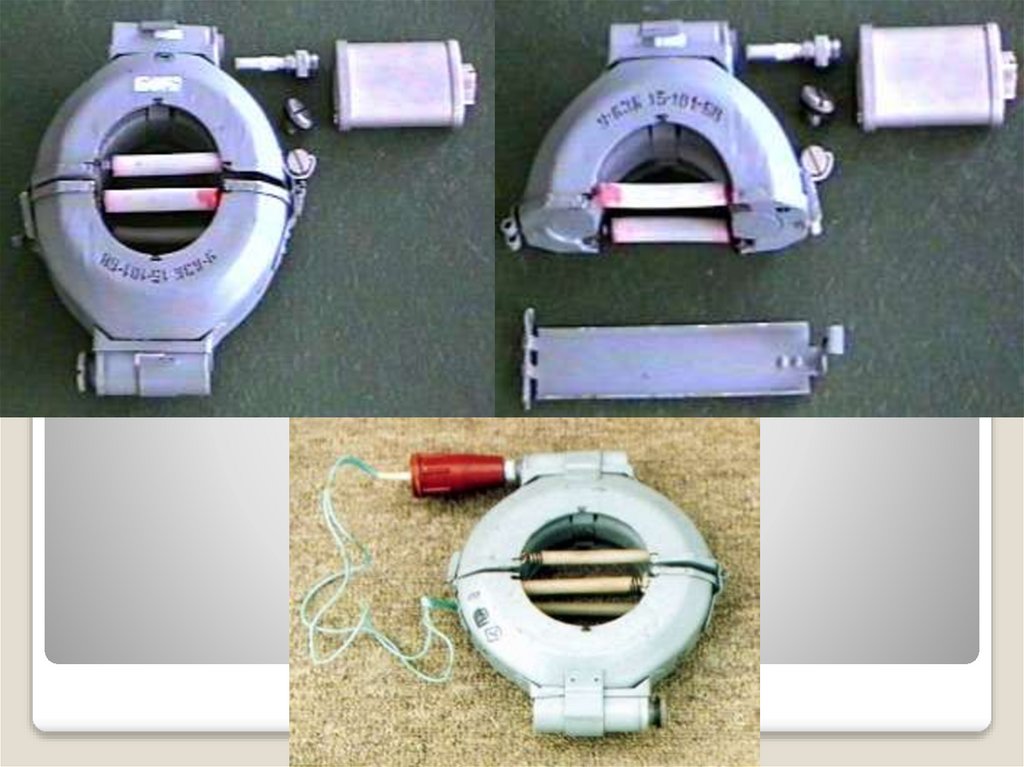

44. Устройство

Кумулятивный заряд КЗК
1— шплинт, соединяющий
петли;
2 и 5 — полукольцевые заряды;
3 и 6 — дополнительные
детонаторы;
4— защелка.
Полукольцевой заряд
а - вид сбоку; б — разрез; 1 — корпус;
2 — заряд ВВ; 3 — дополнительный
детонатор;
4 — защелка; 5 — стальная облицовка;
6 — прижим; 7 — пружина; 8 — скоба
для регулировки натяжения пружины;
9 — планка; 10 — шплинт;
11 — пенопластовый вкладыш.

45.

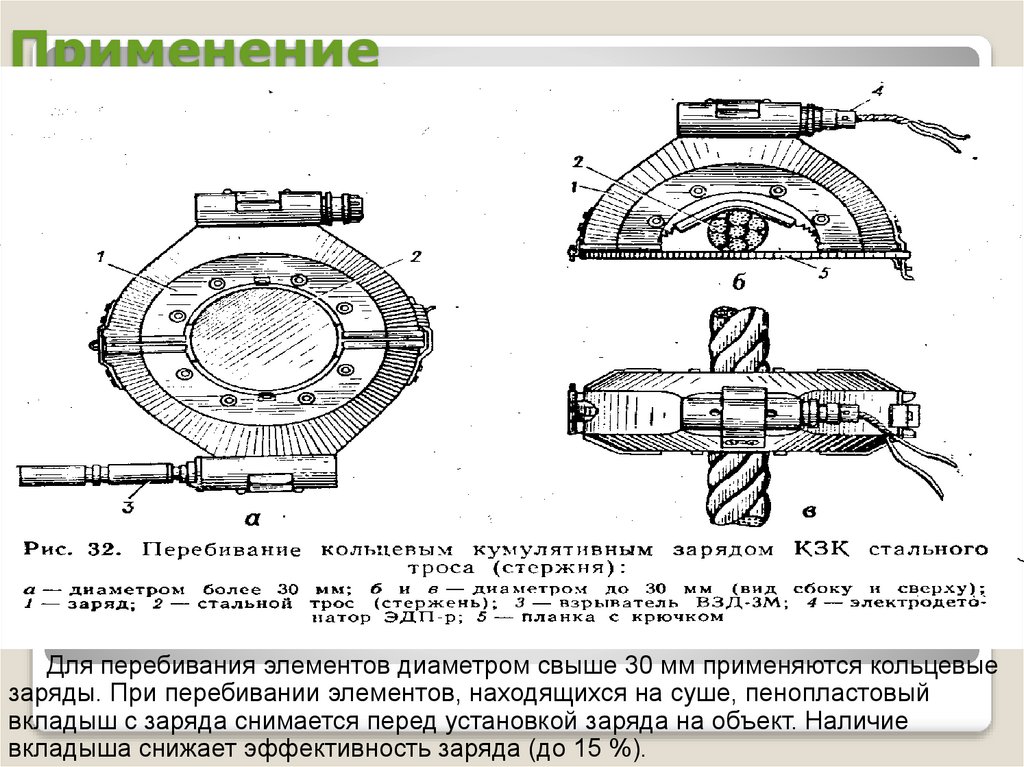

46. Применение

Для перебивания элементов диаметром свыше 30 мм применяются кольцевые
заряды. При перебивании элементов, находящихся на суше, пенопластовый
вкладыш с заряда снимается перед установкой заряда на объект. Наличие
вкладыша снижает эффективность заряда (до 15 %).

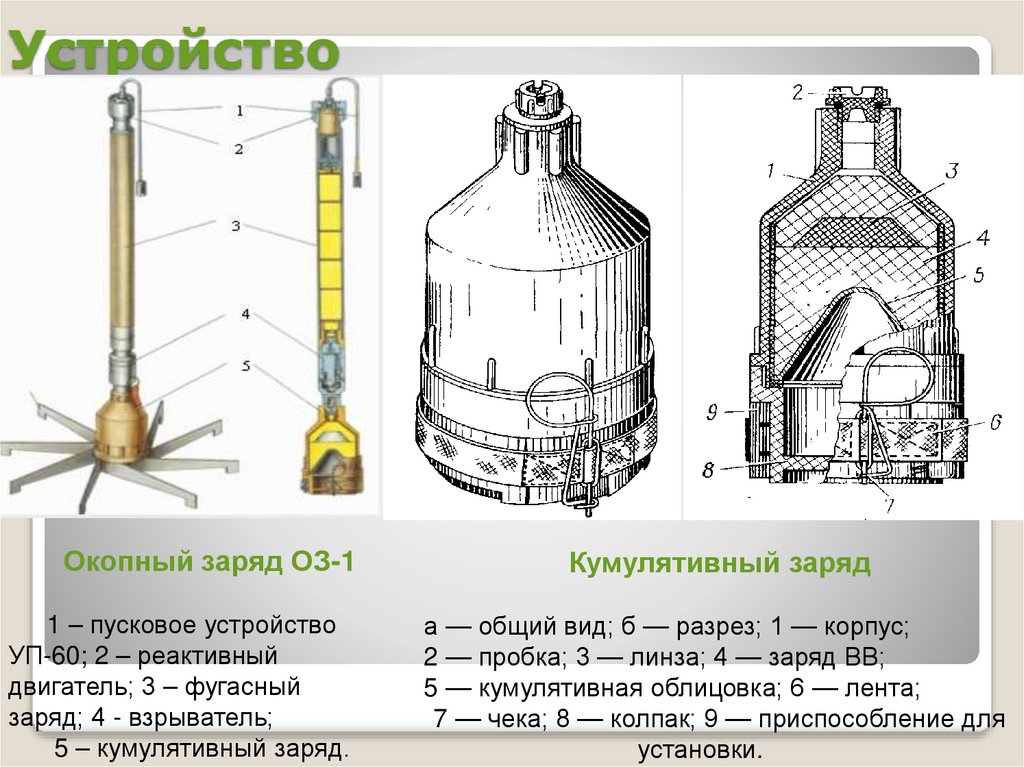

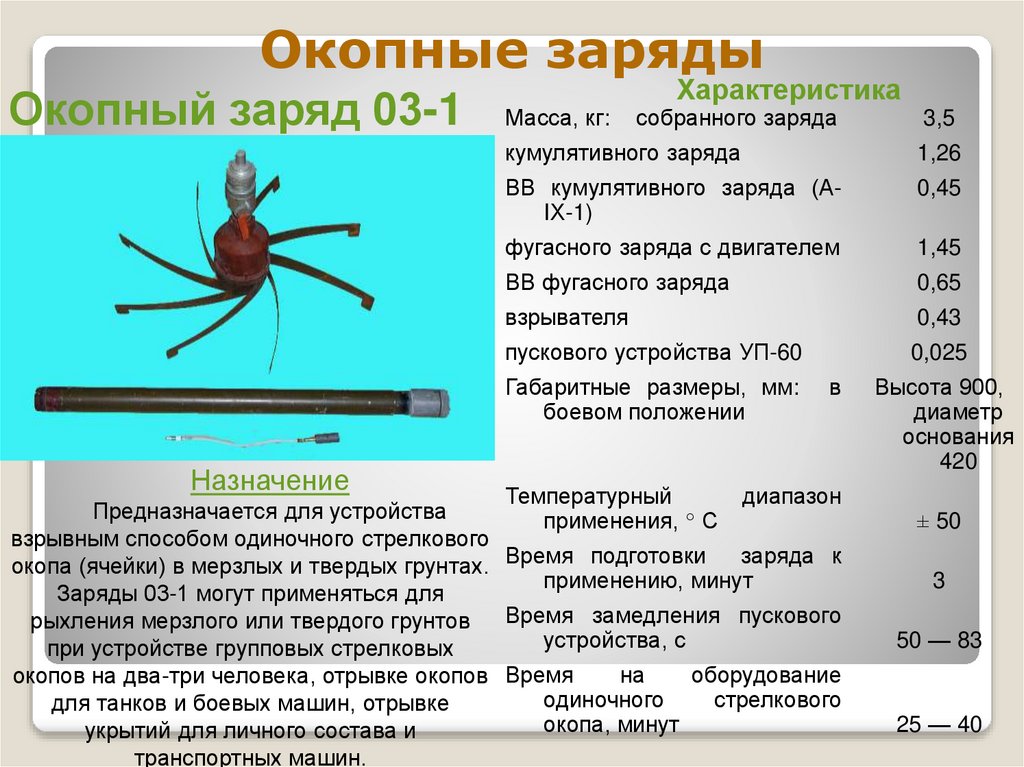

47. Окопные заряды

Окопный заряд 03-1
Масса, кг:
Характеристика
собранного заряда
кумулятивного заряда
1,26
ВВ кумулятивного заряда (АIХ-1)
0,45
фугасного заряда с двигателем
1,45
ВВ фугасного заряда
0,65
взрывателя
0,43
пускового устройства УП-60
0,025
Габаритные размеры, мм:
боевом положении
Назначение
3,5
в
Температурный
диапазон
Предназначается для устройства
применения, ° С
взрывным способом одиночного стрелкового
заряда к
окопа (ячейки) в мерзлых и твердых грунтах. Время подготовки
применению, минут
Заряды 03-1 могут применяться для
Время замедления пускового
рыхления мерзлого или твердого грунтов
устройства, с
при устройстве групповых стрелковых
на
оборудование
окопов на два-три человека, отрывке окопов Время
одиночного
стрелкового
для танков и боевых машин, отрывке
окопа, минут
укрытий для личного состава и
транспортных машин.
Высота 900,
диаметр
основания
420
± 50
3
50 — 83
25 — 40

48. Устройство

Окопный заряд ОЗ-1
1 – пусковое устройство
УП-60; 2 – реактивный
двигатель; 3 – фугасный
заряд; 4 - взрыватель;
5 – кумулятивный заряд.
Кумулятивный заряд
а — общий вид; б — разрез; 1 — корпус;
2 — пробка; 3 — линза; 4 — заряд ВВ;
5 — кумулятивная облицовка; 6 — лента;
7 — чека; 8 — колпак; 9 — приспособление для
установки.

49.

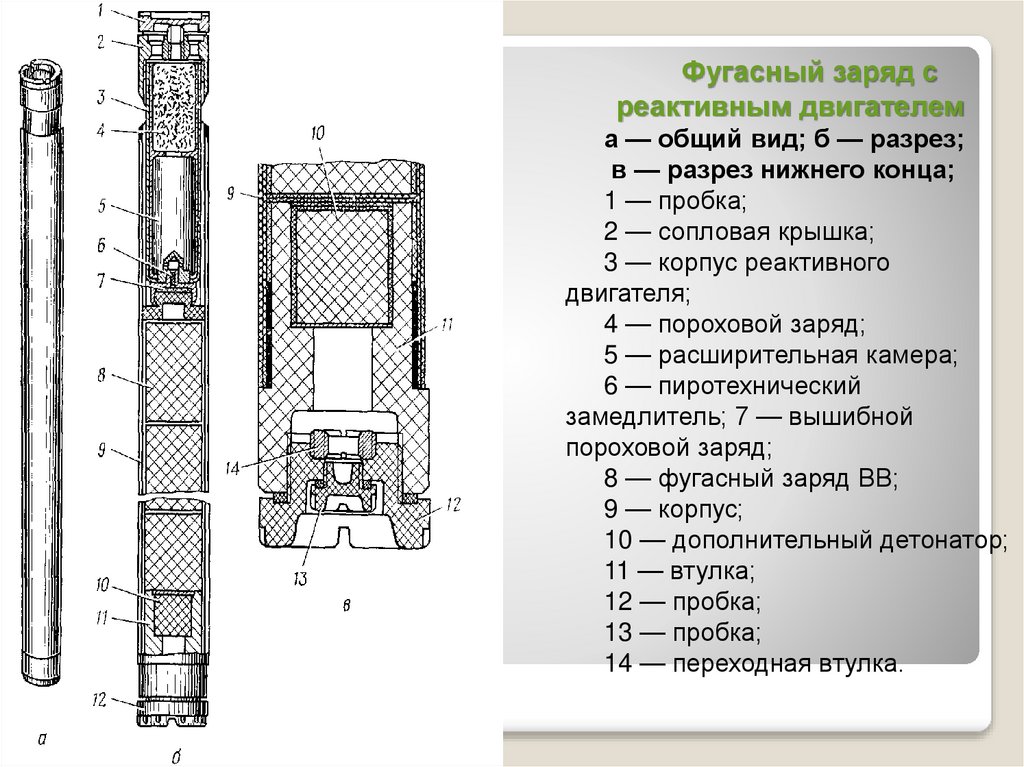

Фугасный заряд с
реактивным двигателем
а — общий вид; б — разрез;
в — разрез нижнего конца;
1 — пробка;
2 — сопловая крышка;
3 — корпус реактивного
двигателя;
4 — пороховой заряд;
5 — расширительная камера;
6 — пиротехнический
замедлитель; 7 — вышибной
пороховой заряд;
8 — фугасный заряд ВВ;
9 — корпус;
10 — дополнительный детонатор;
11 — втулка;
12 — пробка;
13 — пробка;
14 — переходная втулка.

50.

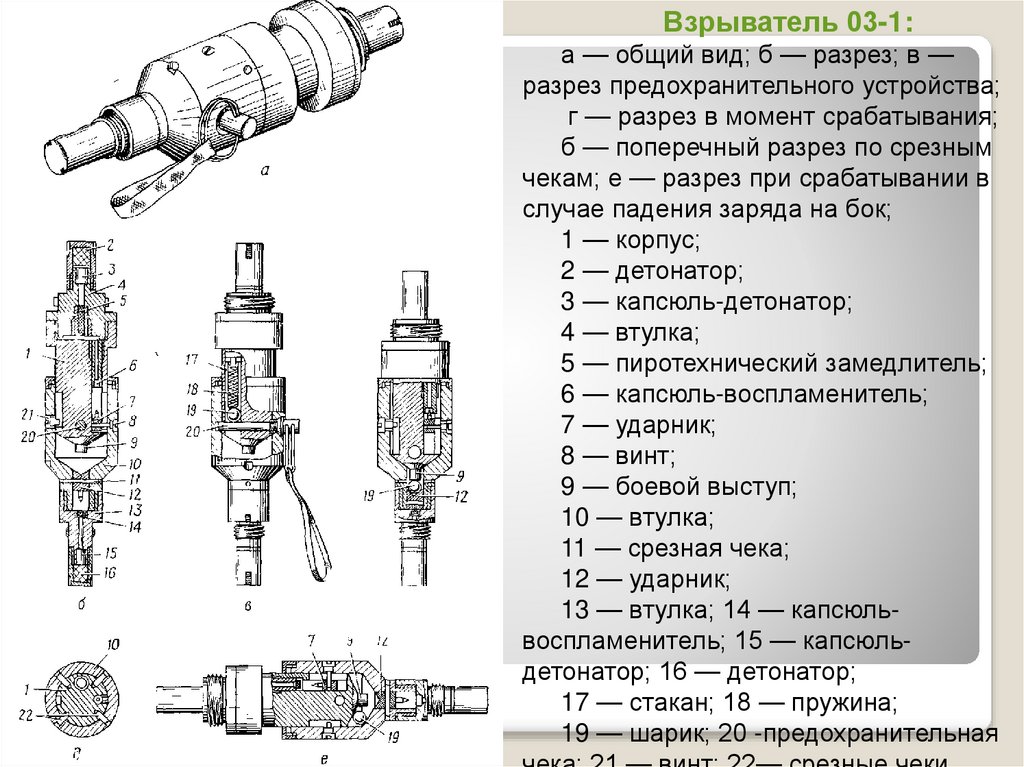

Взрыватель 03-1:
а — общий вид; б — разрез; в —
разрез предохранительного устройства;
г — разрез в момент срабатывания;
б — поперечный разрез по срезным
чекам; е — разрез при срабатывании в
случае падения заряда на бок;
1 — корпус;
2 — детонатор;
3 — капсюль-детонатор;
4 — втулка;
5 — пиротехнический замедлитель;
6 — капсюль-воспламенитель;
7 — ударник;
8 — винт;
9 — боевой выступ;
10 — втулка;
11 — срезная чека;
12 — ударник;
13 — втулка; 14 — капсюльвоспламенитель; 15 — капсюльдетонатор; 16 — детонатор;
17 — стакан; 18 — пружина;
19 — шарик; 20 -предохранительная

51.

Пусковое устройство УП-60
1 — металлическая гильза; 2 —
ушко;
3 — нить; 4 — корпус; 5 — терочный
капсюль-воспламенитель; 6 — терка;
7 — гильза; 8 — огнепроводный
шнур;
9 — ограничитель; 10 — втулка;
11 — воспламенительный заряд.

52.

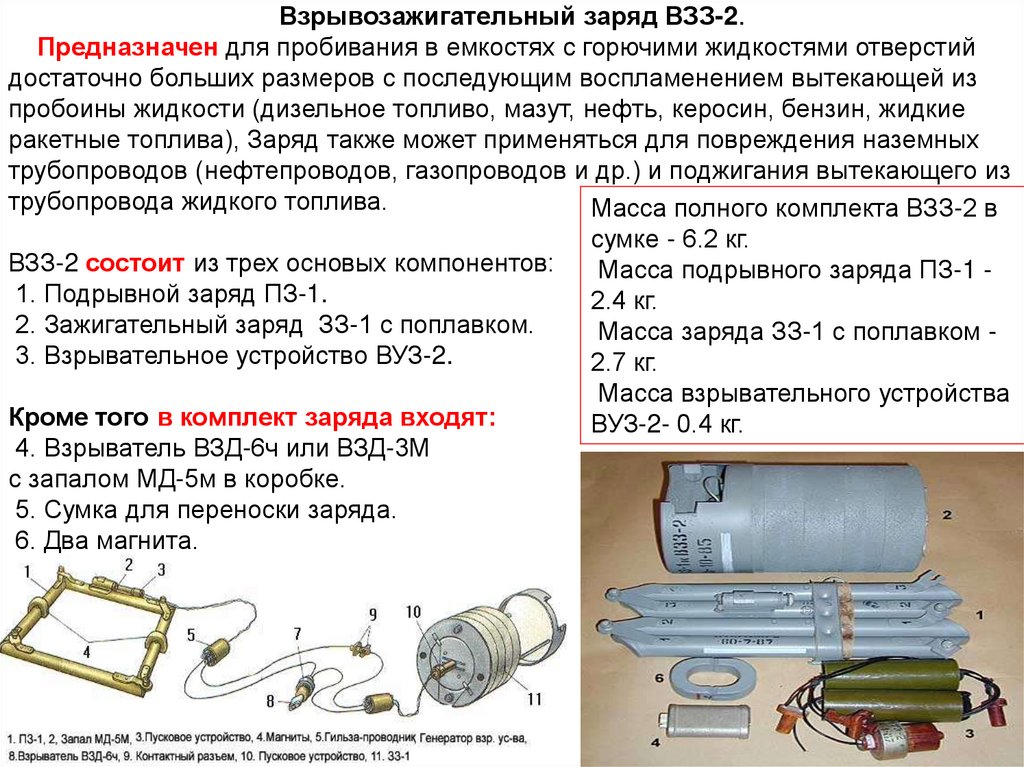

Взрывозажигательный заряд ВЗЗ-2.
Предназначен для пробивания в емкостях с горючими жидкостями отверстий
достаточно больших размеров с последующим воспламенением вытекающей из
пробоины жидкости (дизельное топливо, мазут, нефть, керосин, бензин, жидкие
ракетные топлива), Заряд также может применяться для повреждения наземных
трубопроводов (нефтепроводов, газопроводов и др.) и поджигания вытекающего из
трубопровода жидкого топлива.
Масса полного комплекта ВЗЗ-2 в
сумке - 6.2 кг.
ВЗЗ-2 состоит из трех основых компонентов:
Масса подрывного заряда ПЗ-1 1. Подрывной заряд ПЗ-1.
2.4 кг.

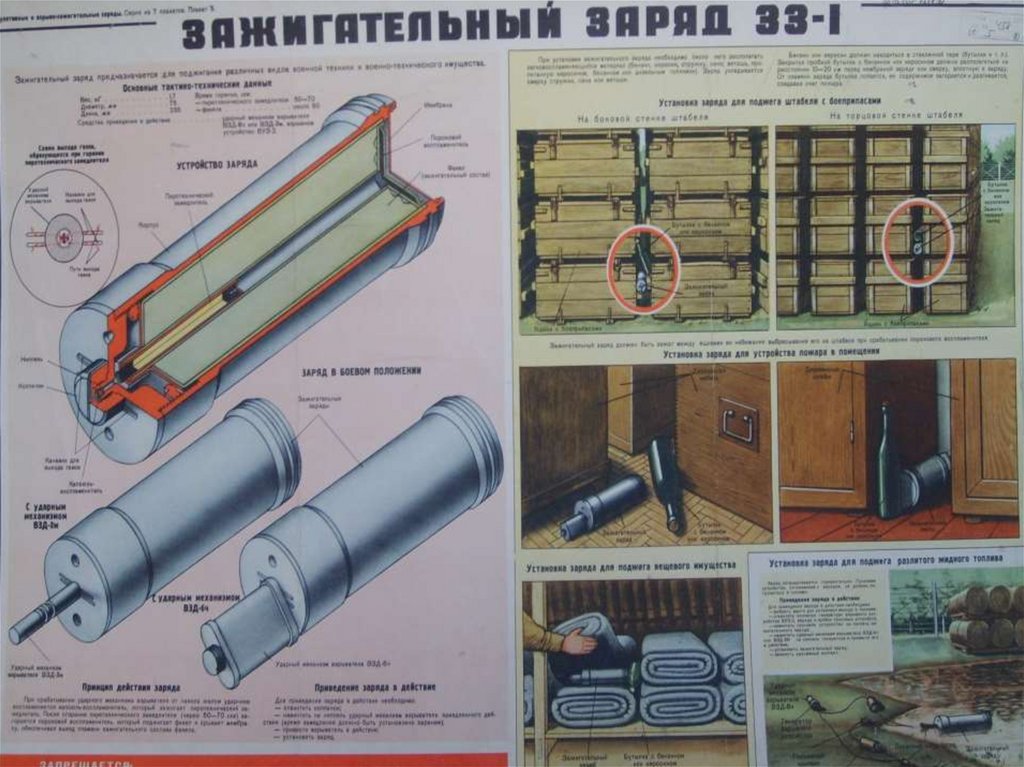

2. Зажигательный заряд ЗЗ-1 с поплавком.
Масса заряда ЗЗ-1 с поплавком 3. Взрывательное устройство ВУЗ-2.
2.7 кг.
Масса взрывательного устройства
Кроме того в комплект заряда входят:
ВУЗ-2- 0.4 кг.
4. Взрыватель ВЗД-6ч или ВЗД-3М
с запалом МД-5м в коробке.
5. Сумка для переноски заряда.
6. Два магнита.
