Измерение петли фаза-ноль: Основы безопасности электроустановок

1.

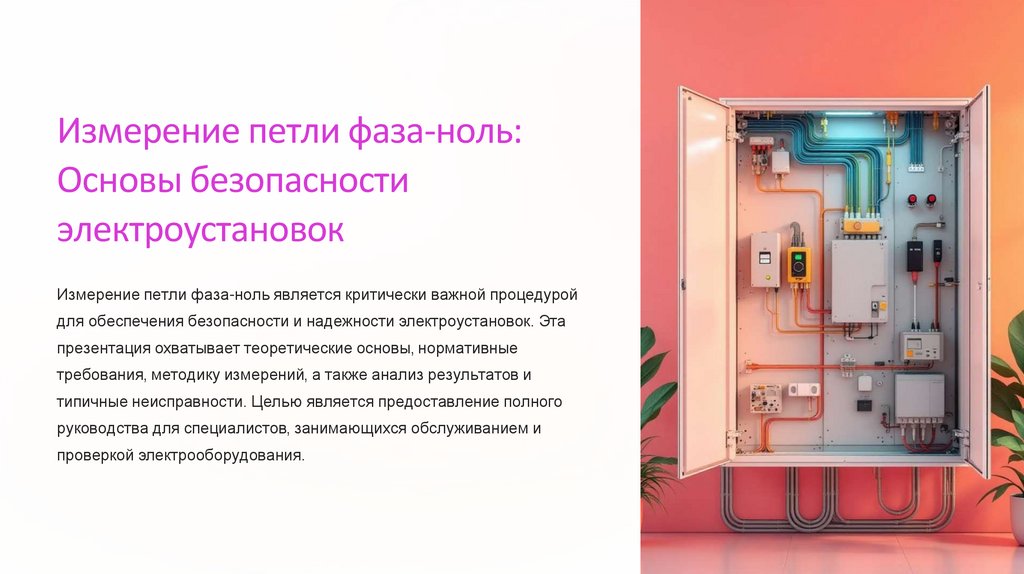

Измерение петли фаза-ноль:
Основы безопасности
электроустановок
Измерение петли фаза-ноль является критически важной процедурой
для обеспечения безопасности и надежности электроустановок. Эта
презентация охватывает теоретические основы, нормативные
требования, методику измерений, а также анализ результатов и
типичные неисправности. Целью является предоставление полного
руководства для специалистов, занимающихся обслуживанием и
проверкой электрооборудования.

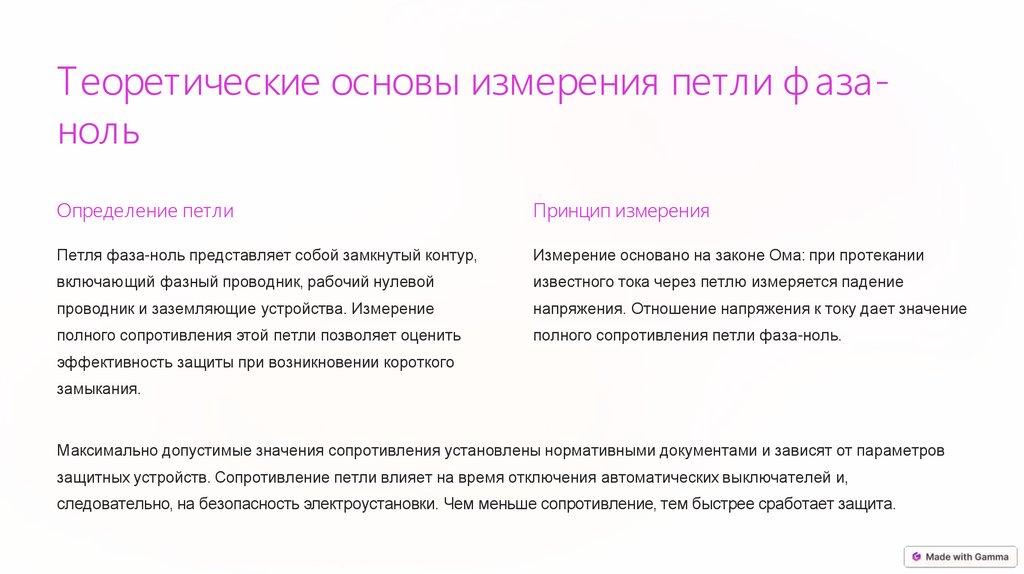

2.

Теоретические основы измерения петли ф азаноль
Определение петли
Принцип измерения
Петля фаза-ноль представляет собой замкнутый контур,
Измерение основано на законе Ома: при протекании
включающий фазный проводник, рабочий нулевой
известного тока через петлю измеряется падение
проводник и заземляющие устройства. Измерение
напряжения. Отношение напряжения к току дает значение
полного сопротивления этой петли позволяет оценить
полного сопротивления петли фаза-ноль.
эффективность защиты при возникновении короткого
замыкания.
Максимально допустимые значения сопротивления установлены нормативными документами и зависят от параметров
защитных устройств. Сопротивление петли влияет на время отключения автоматических выключателей и,
следовательно, на безопасность электроустановки. Чем меньше сопротивление, тем быстрее сработает защита.

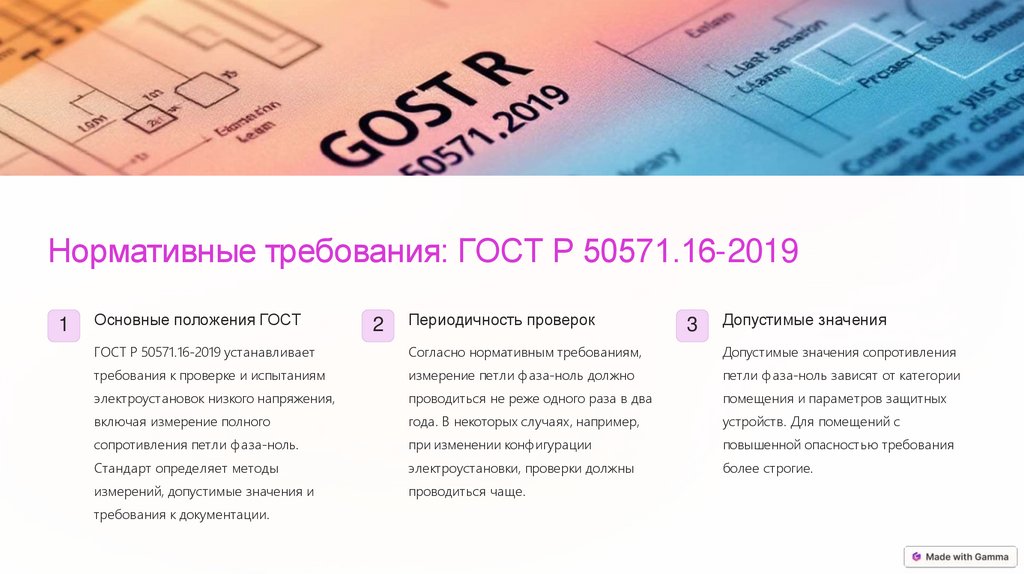

3.

Нормативные требования: ГОСТ Р 50571.16-2019
1
Основные положения ГОСТ
2
Периодичность проверок
3
Допустимые значения
ГОСТ Р 50571.16-2019 устанавливает
Согласно нормативным требованиям,
Допустимые значения сопротивления
требования к проверке и испытаниям
измерение петли фаза-ноль должно
петли фаза-ноль зависят от категории
электроустановок низкого напряжения,
проводиться не реже одного раза в два
помещения и параметров защитных
включая измерение полного
года. В некоторых случаях, например,
устройств. Для помещений с
сопротивления петли фаза-ноль.
при изменении конфигурации
повышенной опасностью требования
Стандарт определяет методы
электроустановки, проверки должны
более строгие.
измерений, допустимые значения и
проводиться чаще.
требования к документации.

4.

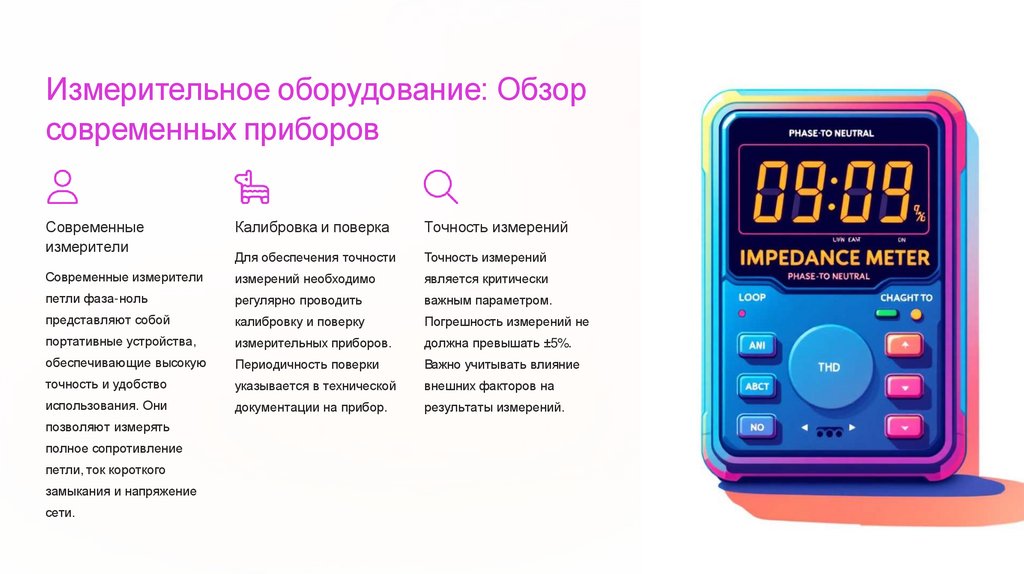

Измерительное оборудование: Обзор
современных приборов
Современные
измерители
Калибровка и поверка
Точность измерений
Для обеспечения точности
Точность измерений
Современные измерители
измерений необходимо
является критически
петли фаза-ноль
регулярно проводить
важным параметром.
представляют собой
калибровку и поверку
Погрешность измерений не
портативные устройства,
измерительных приборов.
должна превышать ±5%.
обеспечивающие высокую
Периодичность поверки
Важно учитывать влияние
точность и удобство
указывается в технической
внешних факторов на
использования. Они
документации на прибор.
результаты измерений.
позволяют измерять
полное сопротивление
петли, ток короткого
замыкания и напряжение
сети.

5.

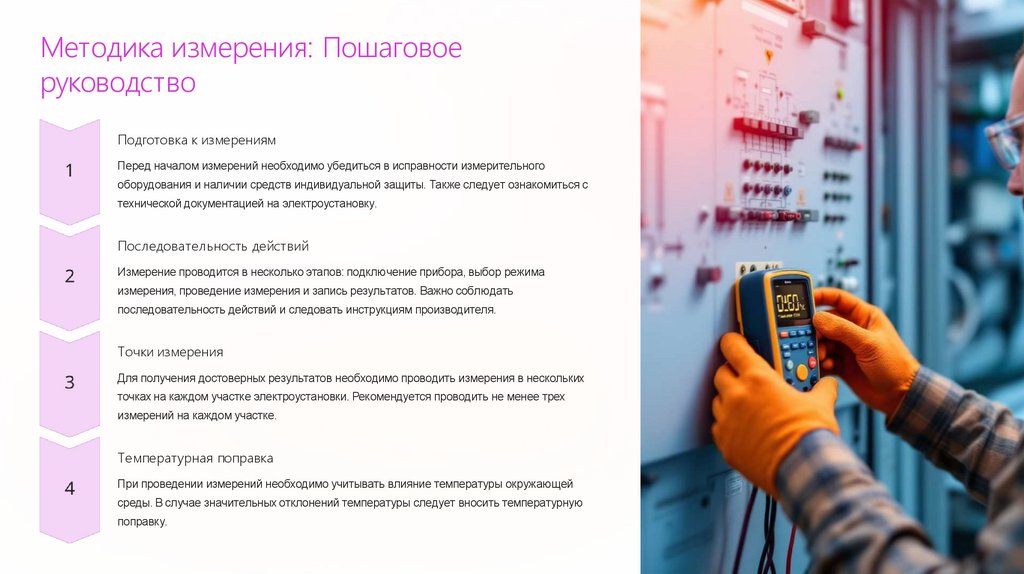

Методика измерения: Пошаговое
руководство
Подготовка к измерениям
Перед началом измерений необходимо убедиться в исправности измерительного
оборудования и наличии средств индивидуальной защиты. Также следует ознакомиться с
технической документацией на электроустановку.
Последовательность действий
Измерение проводится в несколько этапов: подключение прибора, выбор режима
измерения, проведение измерения и запись результатов. Важно соблюдать
последовательность действий и следовать инструкциям производителя.
Точки измерения
Для получения достоверных результатов необходимо проводить измерения в нескольких
точках на каждом участке электроустановки. Рекомендуется проводить не менее трех
измерений на каждом участке.
Температурная поправка
При проведении измерений необходимо учитывать влияние температуры окружающей
среды. В случае значительных отклонений температуры следует вносить температурную
поправку.

6.

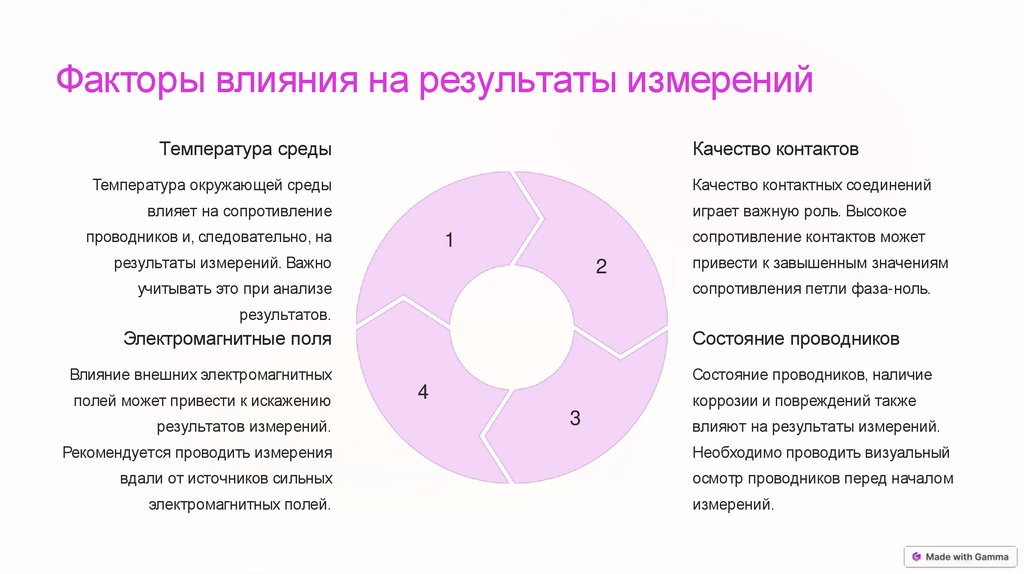

Факторы влияния на результаты измерений
Температура среды
Качество контактов
Температура окружающей среды
Качество контактных соединений
влияет на сопротивление
играет важную роль. Высокое
проводников и, следовательно, на
сопротивление контактов может
1
результаты измерений. Важно
2
учитывать это при анализе
привести к завышенным значениям
сопротивления петли фаза-ноль.
результатов.
Электромагнитные поля
Состояние проводников
Влияние внешних электромагнитных
полей может привести к искажению
результатов измерений.
Состояние проводников, наличие
4
коррозии и повреждений также
3
влияют на результаты измерений.
Рекомендуется проводить измерения
Необходимо проводить визуальный
вдали от источников сильных
осмотр проводников перед началом
электромагнитных полей.
измерений.

7.

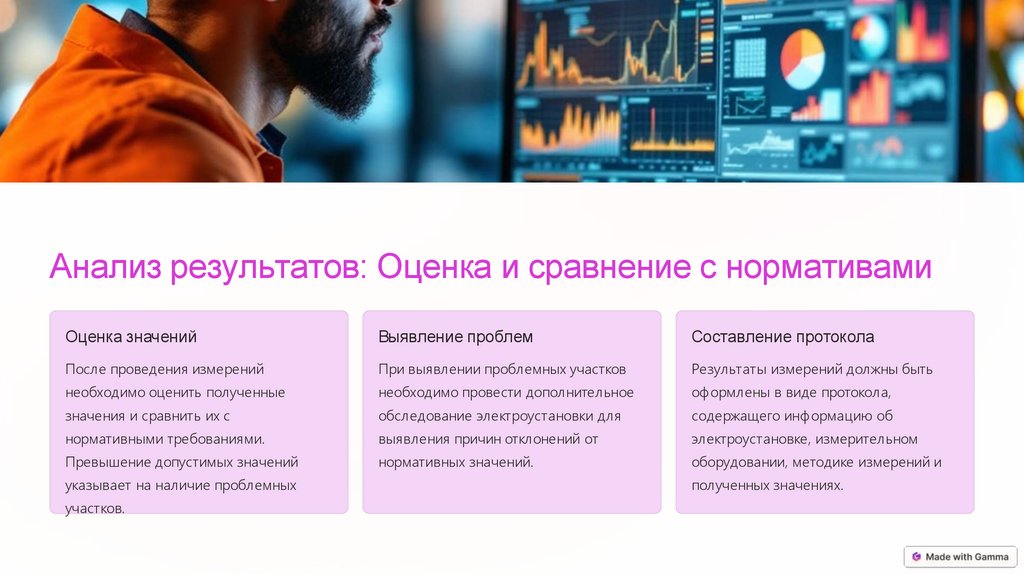

Анализ результатов: Оценка и сравнение с нормативами
Оценка значений
Выявление проблем
Составление протокола
После проведения измерений
При выявлении проблемных участков
Результаты измерений должны быть
необходимо оценить полученные
необходимо провести дополнительное
оформлены в виде протокола,
значения и сравнить их с
обследование электроустановки для
содержащего информацию об
нормативными требованиями.
выявления причин отклонений от
электроустановке, измерительном
Превышение допустимых значений
нормативных значений.
оборудовании, методике измерений и
указывает на наличие проблемных
участков.
полученных значениях.

8.

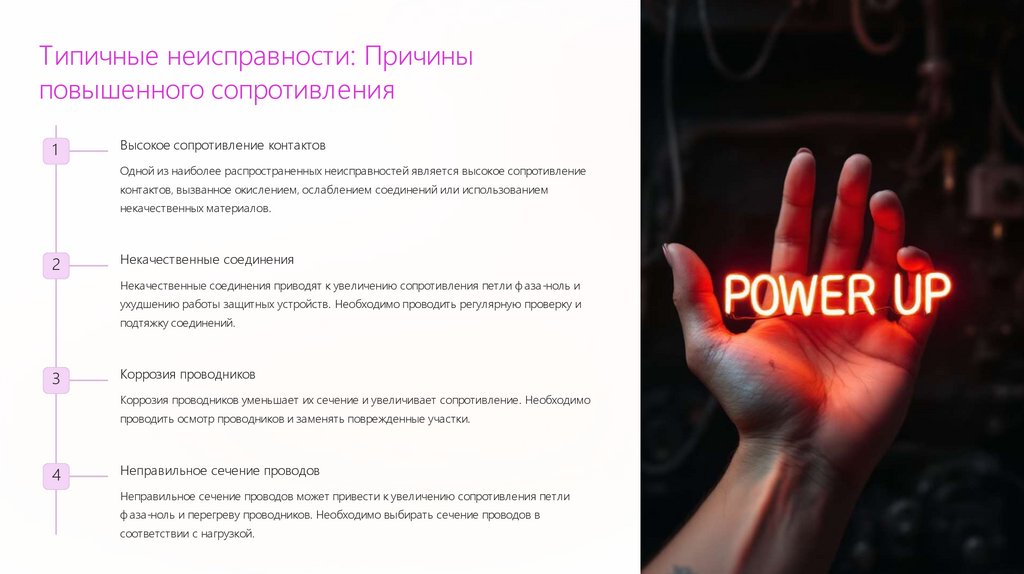

Типичные неисправности: Причины
повышенного сопротивления
1
Высокое сопротивление контактов
Одной из наиболее распространенных неисправностей является высокое сопротивление
контактов, вызванное окислением, ослаблением соединений или использованием
некачественных материалов.
2
Некачественные соединения
Некачественные соединения приводят к увеличению сопротивления петли ф аза-ноль и
ухудшению работы защитных устройств. Необходимо проводить регулярную проверку и
подтяжку соединений.
3
Коррозия проводников
Коррозия проводников уменьшает их сечение и увеличивает сопротивление. Необходимо
проводить осмотр проводников и заменять поврежденные участки.
4
Неправильное сечение проводов
Неправильное сечение проводов может привести к увеличению сопротивления петли
ф аза-ноль и перегреву проводников. Необходимо выбирать сечение проводов в
соответствии с нагрузкой.

9.

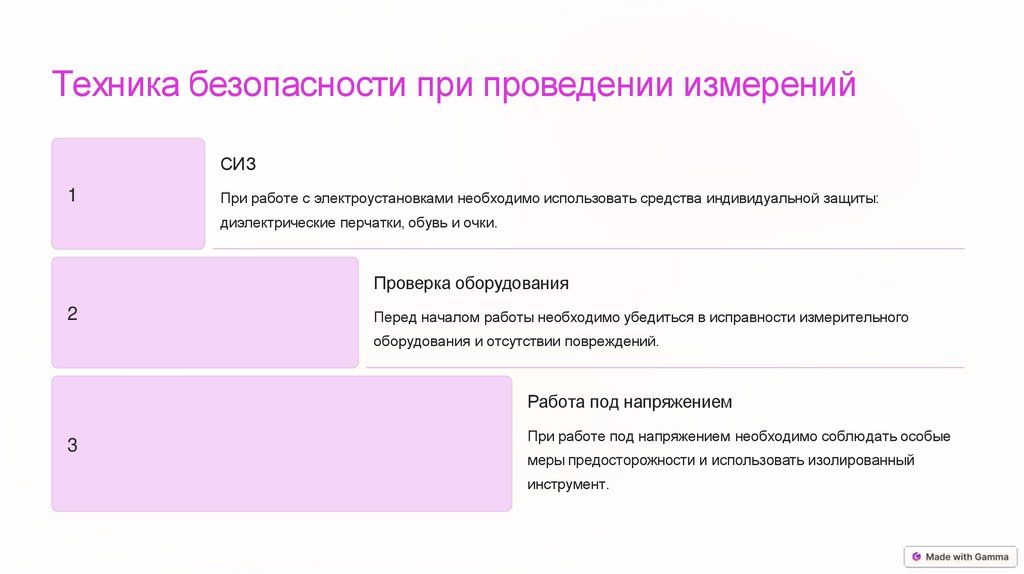

Техника безопасности при проведении измерений
СИЗ
1
При работе с электроустановками необходимо использовать средства индивидуальной защиты:
диэлектрические перчатки, обувь и очки.
Проверка оборудования
2
Перед началом работы необходимо убедиться в исправности измерительного
оборудования и отсутствии повреждений.
Работа под напряжением
3
При работе под напряжением необходимо соблюдать особые
меры предосторожности и использовать изолированный
инструмент.

10.

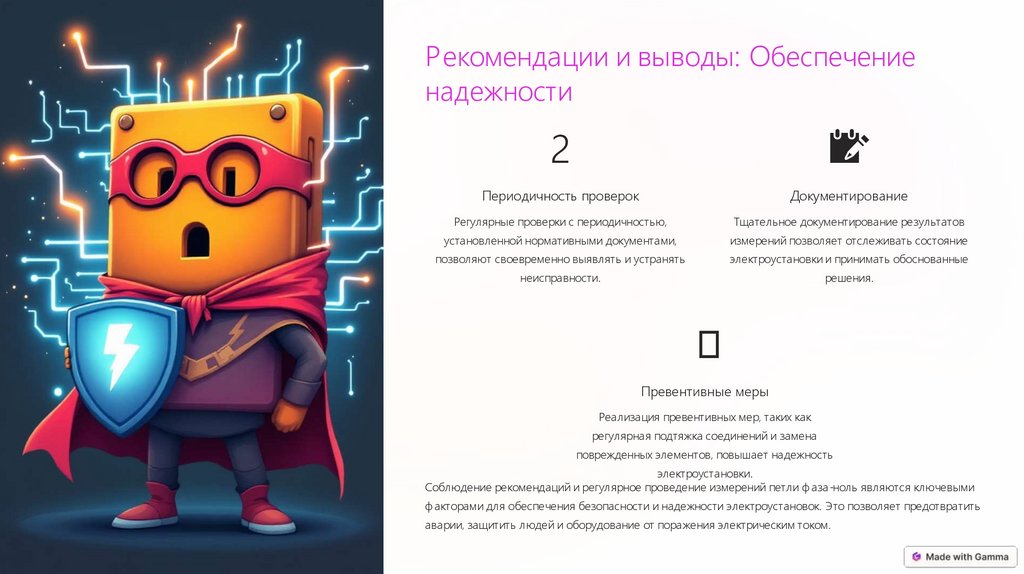

Рекомендации и выводы: Обеспечение
надежности
2
