Карта согласования (КС)

1.

карта согласования (КС) СТО КУНИ.533-13
. и карта согласования – документы, разрешающие выпуск изделия с
Временное отклонение
7.1
отклонением от КД, не снижающим его качества.
7.3
В случаях, когда продукция имеет отклонения от КД, не требующие каких-либо доработок
изделий, производственные подразделения оформляют карту согласования. Форма № 1688 ЭЗАН
приведена в приложении Г.
Цели оформления КС:
1. Принимать необходимые меры (технические или
административные решения), если в процессе производства
деталей выявляются/появляются отклонение от
конструкторской документации или технологии производства.
2. Не допускать повторного отклонения от КД.

2.

Карта согласования № _______
Обозначение документа
√
Заказ
1
Причина отклонения
√
По чертежу
2
√
Мероприятия по устранению
причины отклонения
3
Предлагаемое отклонение
√ 6
4
5
√
Цех-изготовитель,
выпускающий КС,
заполняет графы с 1 по 6
и с 8 по 11 и передает ее
ведущему конструктору.
Принятое решение
√ 7
Ведущий конструктор заполняет
графы 7 и с 12 по 15
8
√9
√ 10
√ 11
√ 12
√ 13
√ 14
√ 15
Подразделение
Фамилия
Подпись
Дата
Отдел
Фамилия
Подпись
Дата
√
Начальник техбюро ОТК
√ 16
√
Фамилия
Подпись
17
Цех-изготовитель регистрирует КС в техбюро ОТК, начальник
которого заполняет графы с 16 по 18.
√
18
Дата

3.

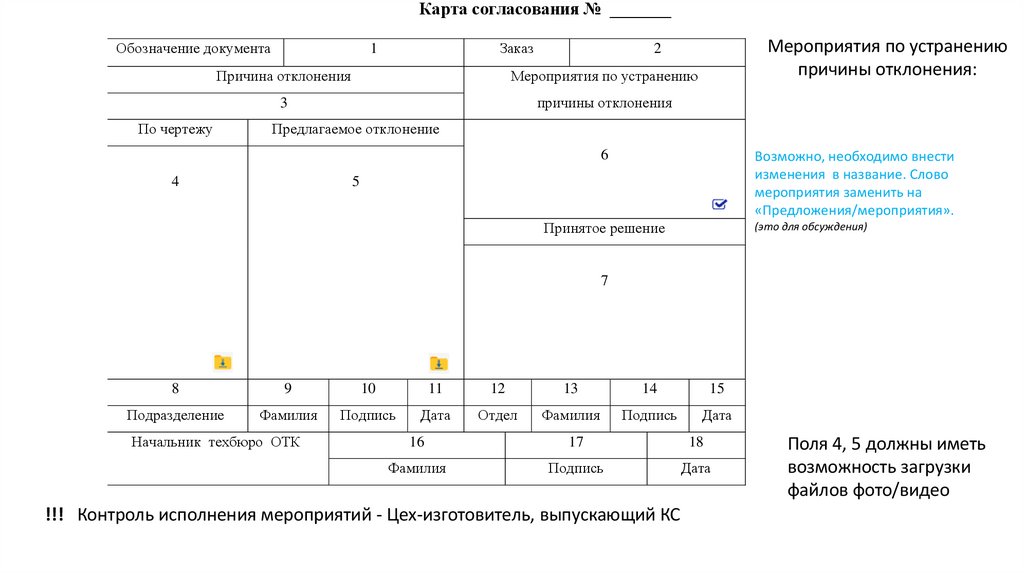

Карта согласования № _______
Обозначение документа
Заказ
1
Причина отклонения
Мероприятия по устранению
3
причины отклонения
По чертежу
Мероприятия по устранению
причины отклонения:
2
Предлагаемое отклонение
6
4
Возможно, необходимо внести
изменения в название. Слово
мероприятия заменить на
«Предложения/мероприятия».
5
Принятое решение
(это для обсуждения)
7
8
9
10
11
12
13
14
15
Подразделение
Фамилия
Подпись
Дата
Отдел
Фамилия
Подпись
Дата
Начальник техбюро ОТК
16
17
18
Фамилия
Подпись
Дата
!!! Контроль исполнения мероприятий - Цех-изготовитель, выпускающий КС
Поля 4, 5 должны иметь
возможность загрузки
файлов фото/видео

4.

Карта согласования № _______
Обозначение документа
Заказ
1
Предлагается вести кнопку история КС
2
Причина отклонения
Мероприятия по устранению
3
причины отклонения
По чертежу
Если по изделию, указанному в графе 1
были выпушены КС, конструктор
до принятия решения должен
видеть всю историю КС (нажав не знак истории)
Предлагаемое отклонение
Если по изделию, указанному в графе 1,
были выпушены две и более КС
знак истории обязан быть красным.
6
4
5
Конструктору должно быть недоступно поле 14:
- если не выполнены предыдущие мероприятия
по устранению причин отклонения;
- если отклонения повторяются более2 раз.
КС направляется напрямую начальнику техбюро
ОТК, минуя конструктора
Далее, начальник технического бюро ОТК должен
инициировать расследование массового
отклонения от КД ( с участие главного инженера).
По результатам которого может быть снято
ограничение на заполнения полы 14
Принятое решение
7
8
9
10
11
12
13
14
15
Подразделение
Фамилия
Подпись
Дата
Отдел
Фамилия
Подпись
Дата
Начальник техбюро ОТК
16
17
18
Фамилия
Подпись
Дата

5.

Движение каты согласования
Подпись начальника
техбюро ОТК
Далее по
технологии
производства
Электронная версия КС
Согласовано
Нет
Печать КС
Не согласовано
Да
Брак
На согласование
конструктора
БТК
деталь
Номер заказ
Децимальный
номер изделия
Начало
Инициатор
КС
Цех
Поля 4 и 5 КС
Несоответствие КД
Электронная версия КС
Электронная версия КС
БД
Оформление карты
согласований
Это сейчас

6.

В БД
Движение каты согласования
Далее по
технологии
производства
Подпись начальника
техбюро ОТК
Информация о картах согласований по децимальному номеру
Согласовано
Не согласовано
Нет
На согласование
конструктора
Информация о картах согласований по децимальному номеру
Да
Да
Брак
Нет
Контроль
исполнения
мероприятий
Нет
Выписана КС
более 2-х
раз
Да
блокируется
поле 14 КС
Цех
Начало
ТЕХ бюро
Мероприятия
Дата исполнения: --.--.---Исполнитель:
* Виновник:
Контроль исполнения:
Инициатор
КС
Оформление карты
согласований
Номер заказ
Децимальный
номер изделия
Поля 4 и 5
деталь
Принятое решение
Поля обязательные для заполнения
Несоответствие КД
БТК
Разборки у
Главного инженера
Зона ответственности
инициатора КС
БД

7.

http://10.0.1.117/welcome.html
Нет поиска по децимальному номеру !!!
Карта согласования должна отражать состояние
технологии изготовления детали, соответствие
КД, а не только принадлежность детали заказу.
kA6QK65q

8.

Кто утвердил?
Не ясна причина
оформления КС
- В СТО нет таких
критериев
Классификатор причин
оформления КС не
отражает реальной
причины оформления КС.
Он полезен только для
общего анализа причин
оформления КС.
* Конструктору нужна
конкретная информация.

9.

Считаю, что на данном этапе необходимо отказаться от разработанной электронной
версия карты согласований до внесения необходимых изменений.
Причины:
1. Отсутствии информации о мероприятиях по недопущению выпуска повторных карт согласования.
Соответственно нет контроля исполнения этих мероприятий.
2. Конструкторы не могут анализировать историю КС по конкретному децимальному номеру, что
необходимо до принятия решения о согласовании . Электронной версия КС не предлагает такой
функции.
3. Электронной версия карты согласований не соответствует требованием СТО КУНИ.533-13 «Порядок
сопровождения конструкторской».
4. Не возможно получит бумажные экземпляры КС (СТО КУНИ.533-13 п.7.8.5).
5. Крайне неудобный интерфейс КС.
По моему мнению, разработанная электронная карты согласований упрощают процедуру
выпуска из цехов НПЕ, но ни как не способствует совершенствованию технологии
производства.

10.

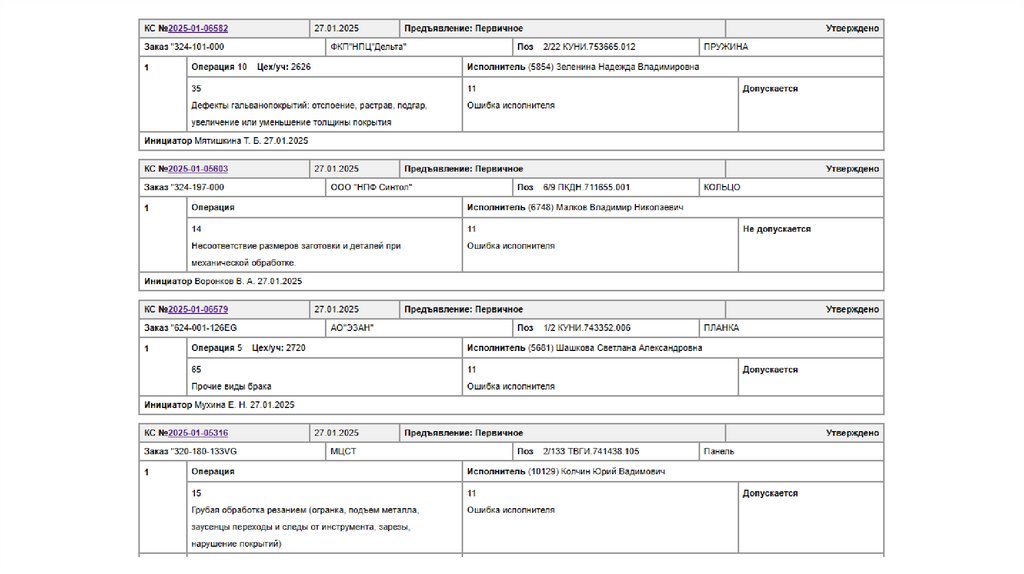

11.

12.

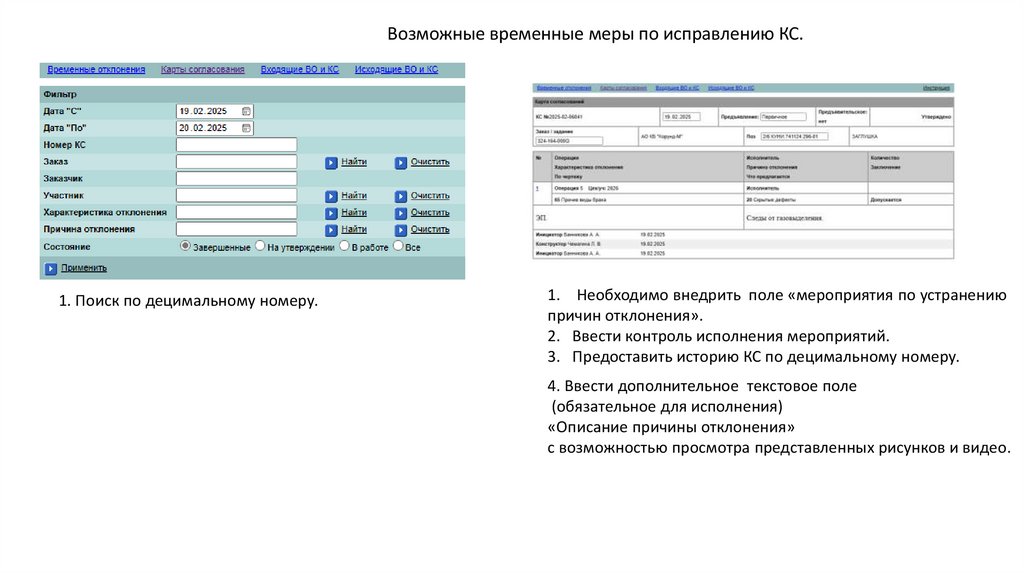

Возможные временные меры по исправлению КС.
1. Поиск по децимальному номеру.
1. Необходимо внедрить поле «мероприятия по устранению
причин отклонения».
2. Ввести контроль исполнения мероприятий.
3. Предоставить историю КС по децимальному номеру.
4. Ввести дополнительное текстовое поле
(обязательное для исполнения)
«Описание причины отклонения»
с возможностью просмотра представленных рисунков и видео.

13.

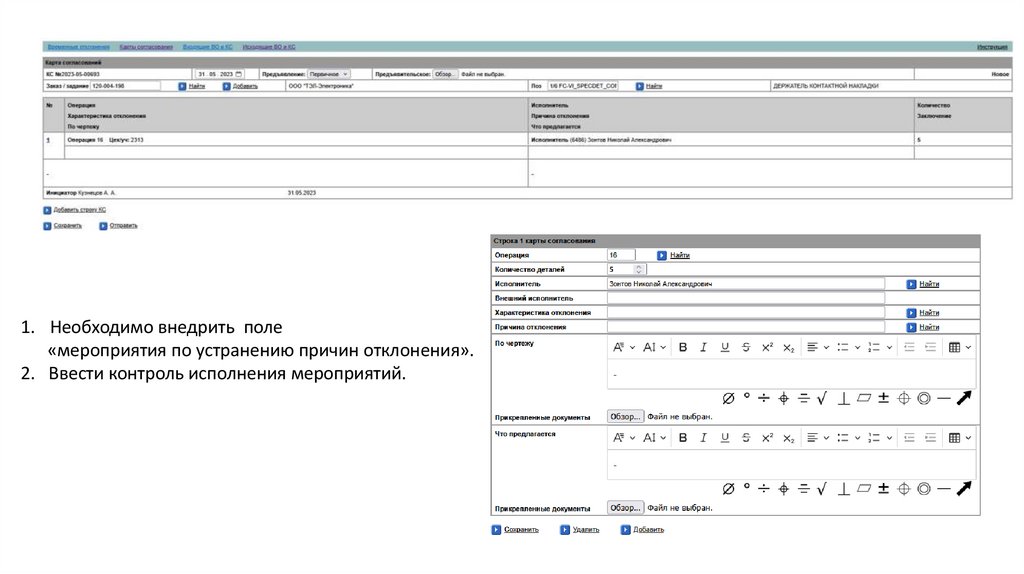

1. Необходимо внедрить поле
«мероприятия по устранению причин отклонения».
2. Ввести контроль исполнения мероприятий.

14.

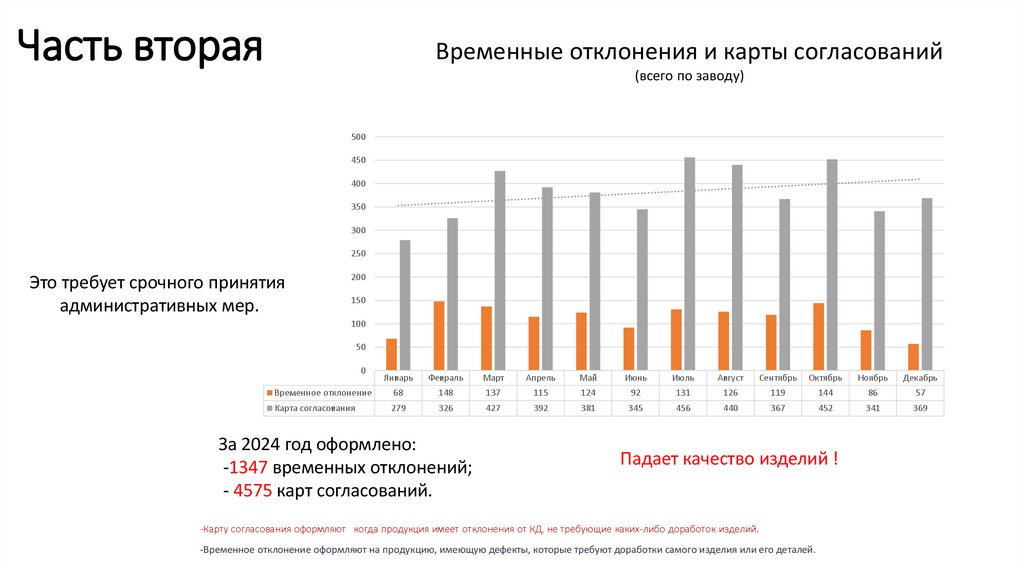

Часть вторая
Временные отклонения и карты согласований
(всего по заводу)
500
450
400
350
300
250
Это требует срочного принятия
административных мер.
200
150
100
50
0
Январь
Февраль
Март
Апрель
Май
Июнь
Июль
Август
Сентябрь
Октябрь
Ноябрь
Декабрь
Временное отклонение
68
148
137
115
124
92
131
126
119
144
86
57
Карта согласования
279
326
427
392
381
345
456
440
367
452
341
369
За 2024 год оформлено:
-1347 временных отклонений;
- 4575 карт согласований.
Падает качество изделий !
-Карту согласования оформляют когда продукция имеет отклонения от КД, не требующие каких-либо доработок изделий.
-Временное отклонение оформляют на продукцию, имеющую дефекты, которые требуют доработки самого изделия или его деталей.

15.

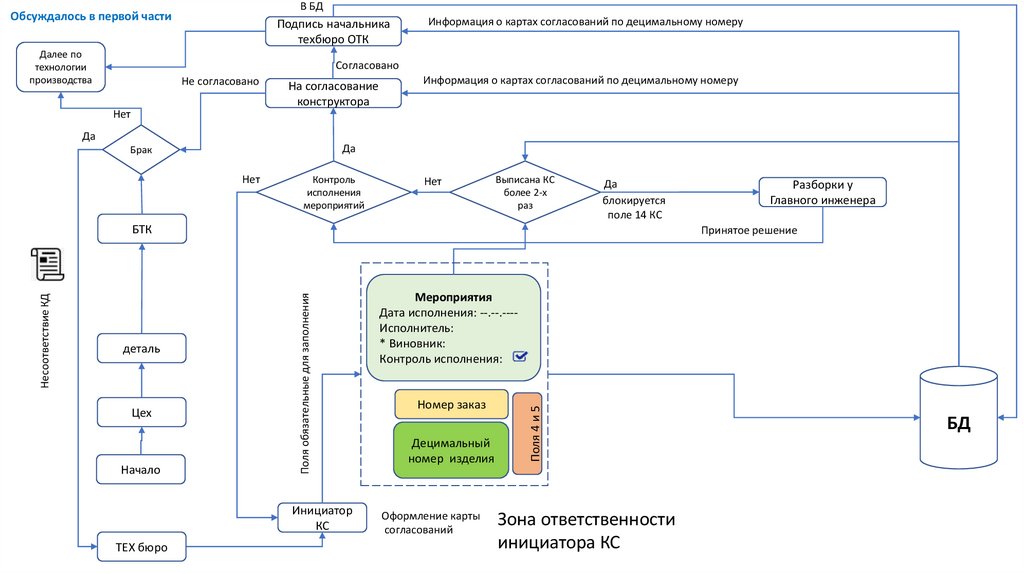

В БД
Обсуждалось в первой части
Далее по
технологии
производства
Подпись начальника
техбюро ОТК
Информация о картах согласований по децимальному номеру
Согласовано
Не согласовано
На согласование
конструктора
Информация о картах согласований по децимальному номеру
Нет
Да
Да
Брак
Нет
Контроль
исполнения
мероприятий
Нет
Выписана КС
более 2-х
раз
Да
блокируется
поле 14 КС
Цех
Начало
ТЕХ бюро
Мероприятия
Дата исполнения: --.--.---Исполнитель:
* Виновник:
Контроль исполнения:
Инициатор
КС
Оформление карты
согласований
Номер заказ
Децимальный
номер изделия
Поля 4 и 5
деталь
Принятое решение
Поля обязательные для заполнения
Несоответствие КД
БТК
Разборки у
Главного инженера
Зона ответственности
инициатора КС
БД

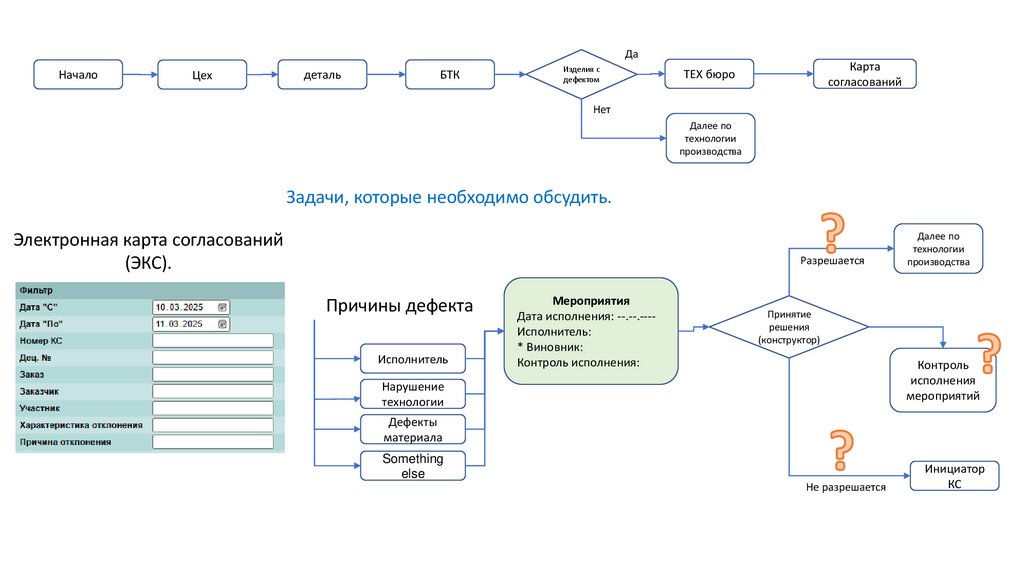

16.

Да
Начало
Цех
деталь
БТК
Изделия с
дефектом
Карта
согласований
ТЕХ бюро
Нет
Далее по
технологии
производства
Задачи, которые необходимо обсудить.
Электронная карта согласований
(ЭКС).
Разрешается
Причины дефекта
Исполнитель
Мероприятия
Дата исполнения: --.--.---Исполнитель:
* Виновник:
Контроль исполнения:
Далее по
технологии
производства
Принятие
решения
(конструктор)
Контроль
исполнения
мероприятий
Нарушение
технологии
Дефекты
материала
Something
else
Не разрешается
Инициатор
КС

17.

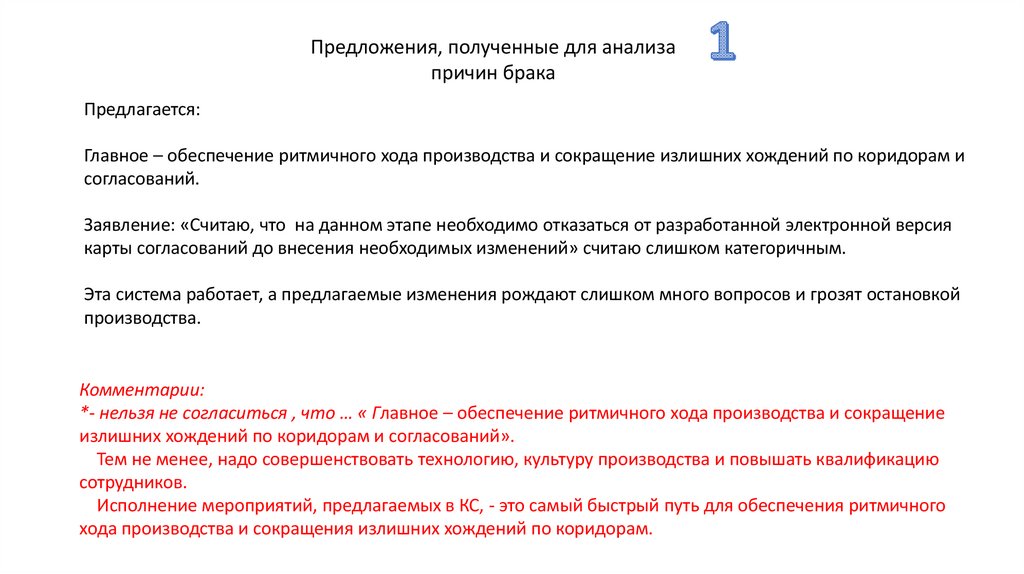

Предложения, полученные для анализа
причин брака
Предлагается:
Главное – обеспечение ритмичного хода производства и сокращение излишних хождений по коридорам и
согласований.
Заявление: «Считаю, что на данном этапе необходимо отказаться от разработанной электронной версия
карты согласований до внесения необходимых изменений» считаю слишком категоричным.
Эта система работает, а предлагаемые изменения рождают слишком много вопросов и грозят остановкой
производства.
Комментарии:
*- нельзя не согласиться , что … « Главное – обеспечение ритмичного хода производства и сокращение
излишних хождений по коридорам и согласований».
Тем не менее, надо совершенствовать технологию, культуру производства и повышать квалификацию
сотрудников.
Исполнение мероприятий, предлагаемых в КС, - это самый быстрый путь для обеспечения ритмичного
хода производства и сокращения излишних хождений по коридорам.

18.

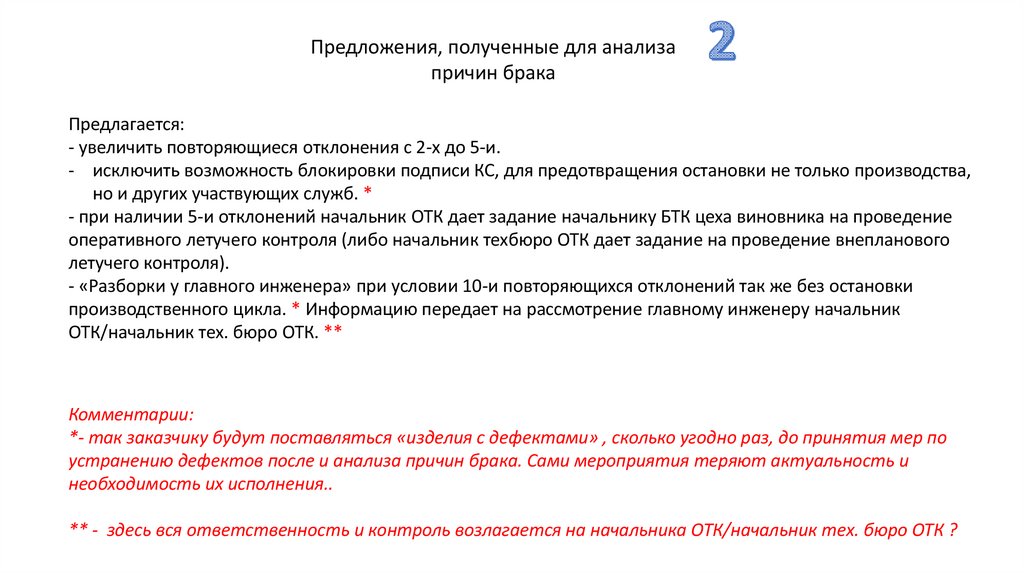

Предложения, полученные для анализа
причин брака
Предлагается:
- увеличить повторяющиеся отклонения с 2-х до 5-и.
- исключить возможность блокировки подписи КС, для предотвращения остановки не только производства,
но и других участвующих служб. *
- при наличии 5-и отклонений начальник ОТК дает задание начальнику БТК цеха виновника на проведение
оперативного летучего контроля (либо начальник техбюро ОТК дает задание на проведение внепланового
летучего контроля).
- «Разборки у главного инженера» при условии 10-и повторяющихся отклонений так же без остановки
производственного цикла. * Информацию передает на рассмотрение главному инженеру начальник
ОТК/начальник тех. бюро ОТК. **
Комментарии:
*- так заказчику будут поставляться «изделия с дефектами» , сколько угодно раз, до принятия мер по
устранению дефектов после и анализа причин брака. Сами мероприятия теряют актуальность и
необходимость их исполнения..
** - здесь вся ответственность и контроль возлагается на начальника ОТК/начальник тех. бюро ОТК ?

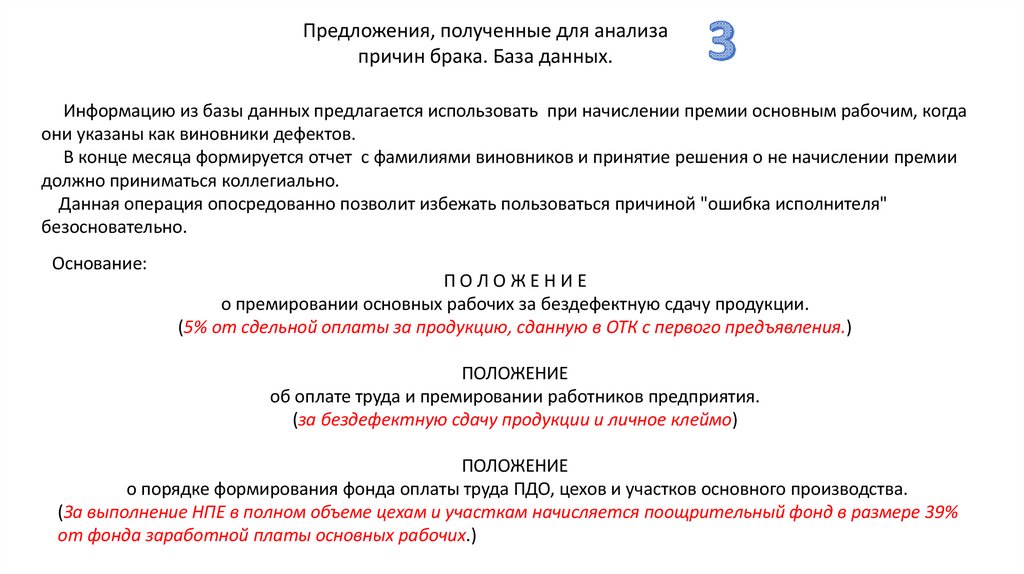

19.

Предложения, полученные для анализа
причин брака. База данных.
Информацию из базы данных предлагается использовать при начислении премии основным рабочим, когда
они указаны как виновники дефектов.
В конце месяца формируется отчет с фамилиями виновников и принятие решения о не начислении премии
должно приниматься коллегиально.
Данная операция опосредованно позволит избежать пользоваться причиной "ошибка исполнителя"
безосновательно.
Основание:
ПОЛОЖЕНИЕ
о премировании основных рабочих за бездефектную сдачу продукции.
(5% от сдельной оплаты за продукцию, сданную в ОТК с первого предъявления.)
ПОЛОЖЕНИЕ
об оплате труда и премировании работников предприятия.
(за бездефектную сдачу продукции и личное клеймо)
ПОЛОЖЕНИЕ
о порядке формирования фонда оплаты труда ПДО, цехов и участков основного производства.
(За выполнение НПЕ в полном объеме цехам и участкам начисляется поощрительный фонд в размере 39%
от фонда заработной платы основных рабочих.)

20.

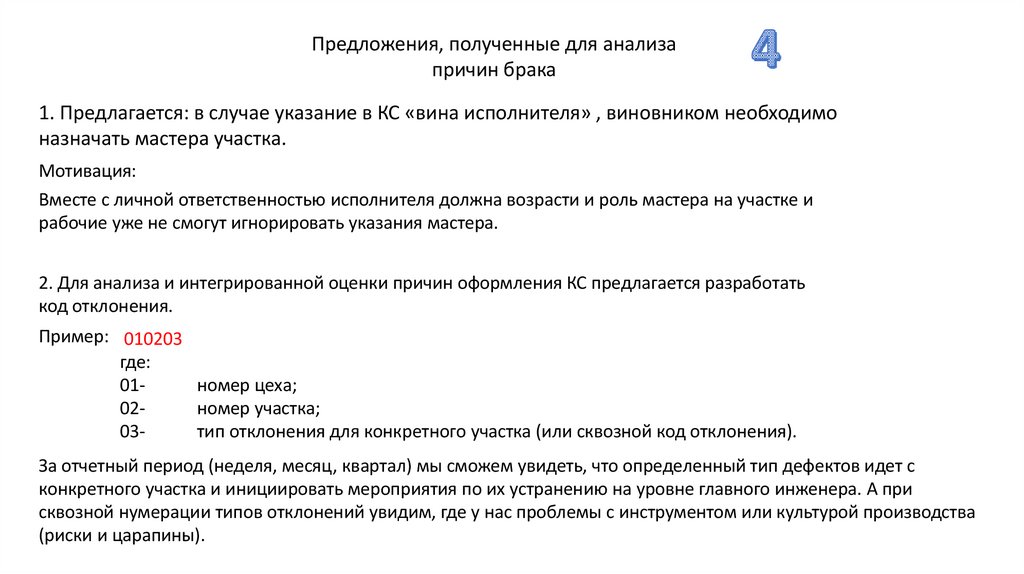

Предложения, полученные для анализа
причин брака
1. Предлагается: в случае указание в КС «вина исполнителя» , виновником необходимо
назначать мастера участка.
Мотивация:
Вместе с личной ответственностью исполнителя должна возрасти и роль мастера на участке и
рабочие уже не смогут игнорировать указания мастера.
2. Для анализа и интегрированной оценки причин оформления КС предлагается разработать
код отклонения.
Пример: 010203
где:
01номер цеха;
02номер участка;
03тип отклонения для конкретного участка (или сквозной код отклонения).
За отчетный период (неделя, месяц, квартал) мы сможем увидеть, что определенный тип дефектов идет с
конкретного участка и инициировать мероприятия по их устранению на уровне главного инженера. А при
сквозной нумерации типов отклонений увидим, где у нас проблемы с инструментом или культурой производства
(риски и царапины).

21.

Предложения, полученные для анализа причин брака
Год
Причины:
Персонал
Металлы, материалы, полуфабрикаты и ПКИ
Нормативная и техническая документация
Технология изготовления
Прочие
Общее количество ВО и КС
Объем выпущенной товарной продукции, тыс. руб.
2021 г.
1583
1583
18
102
25
3311
987 479
2022 г.
2107
1201
13
56
32
3409
1 503 000
2023 г.
2024 г.
2625
2958
39
135
77
5834
2 263 323
2703
2393
70
218
90
5474
3 639 739
В ЭКС предлагается обеспечить выборку по цехам, заказчикам продукции (заказчик привязан к номеру заказа). Анализ этих данных предусмотрен
документами ОТК и бюро качества;
Для анализа отклонений в зависимости от типа изделий недостаточно в графе «Заказчик» указания АО «ЭЗАН» (формулировки берутся из приказов на
запуск). У ОТК возникают трудности в отнесении отклонения к конкретному типу изделия (например, приборы для научных исследований, медицинские
приборы, шкафы специального назначения и т.п.). (см. «Технический отчет ОТК»). Для анализа ОТК факторов и причин оформления КС и ВО необходимо
указывать типы изделий.
Необходимо проверить актуальность ЕКС и ВО.

22.

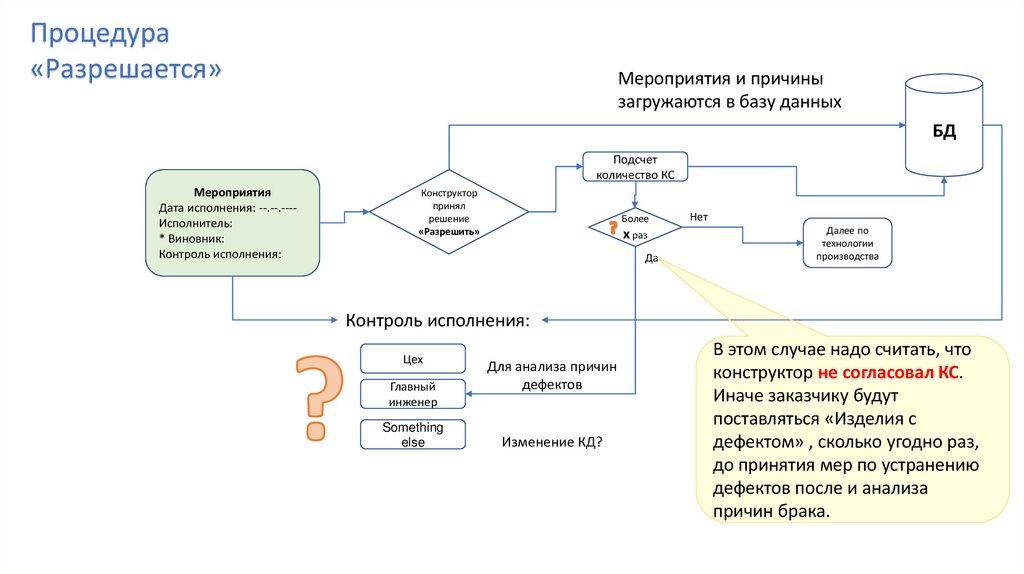

Процедура
«Разрешается»
Мероприятия и причины
загружаются в базу данных
БД
Подсчет
количество КС
Мероприятия
Дата исполнения: --.--.---Исполнитель:
* Виновник:
Контроль исполнения:
Конструктор
принял
решение
«Разрешить»
Более
х раз
Да
Нет
Далее по
технологии
производства
Контроль исполнения:
Цех
Главный
инженер
Something
else
Для анализа причин
дефектов
Изменение КД?
В этом случае надо считать, что
конструктор не согласовал КС.
Иначе заказчику будут
поставляться «Изделия с
дефектом» , сколько угодно раз,
до принятия мер по устранению
дефектов после и анализа
причин брака.

23.

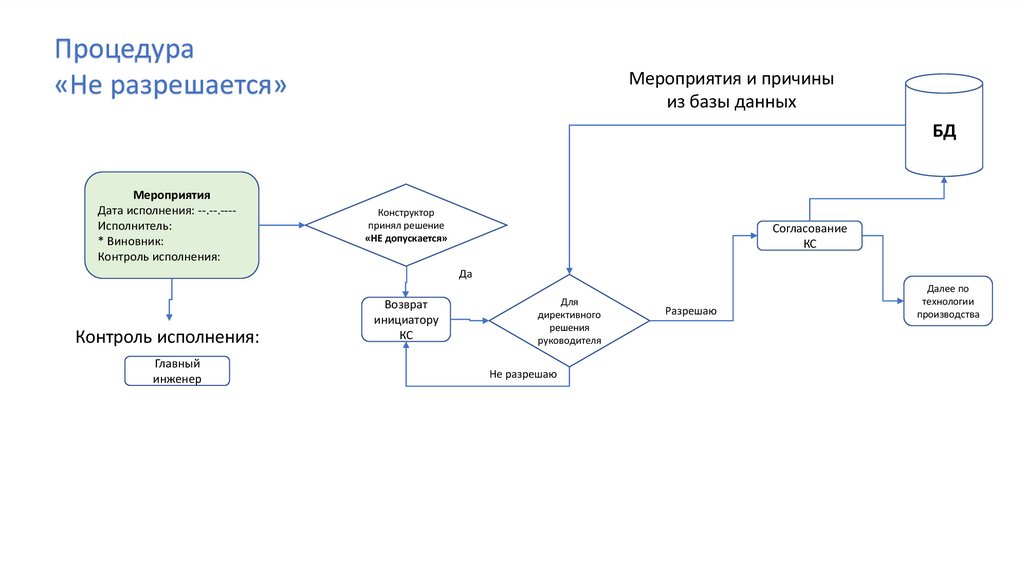

Процедура
«Не разрешается»
Мероприятия и причины
из базы данных
БД
Мероприятия
Дата исполнения: --.--.---Исполнитель:
* Виновник:
Контроль исполнения:
Конструктор
принял решение
«НЕ допускается»
Согласование
КС
Да
Контроль исполнения:
Главный
инженер
Возврат
инициатору
КС
Для
директивного
решения
руководителя
Не разрешаю
Разрешаю
Далее по
технологии
производства

24.

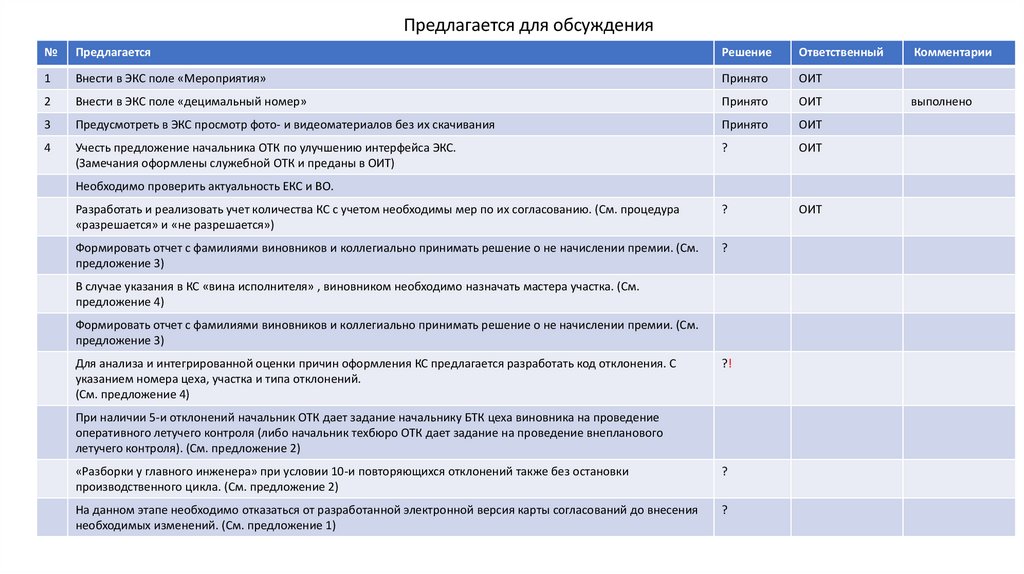

Предлагается для обсуждения
№
Предлагается
Решение
Ответственный
1
Внести в ЭКС поле «Мероприятия»
Принято
ОИТ
2
Внести в ЭКС поле «децимальный номер»
Принято
ОИТ
3
Предусмотреть в ЭКС просмотр фото- и видеоматериалов без их скачивания
Принято
ОИТ
4
Учесть предложение начальника ОТК по улучшению интерфейса ЭКС.
(Замечания оформлены служебной ОТК и преданы в ОИТ)
?
ОИТ
Разработать и реализовать учет количества КС с учетом необходимы мер по их согласованию. (См. процедура
«разрешается» и «не разрешается»)
?
ОИТ
Формировать отчет с фамилиями виновников и коллегиально принимать решение о не начислении премии. (См.
предложение 3)
?
Необходимо проверить актуальность ЕКС и ВО.
В случае указания в КС «вина исполнителя» , виновником необходимо назначать мастера участка. (См.
предложение 4)
Формировать отчет с фамилиями виновников и коллегиально принимать решение о не начислении премии. (См.
предложение 3)
Для анализа и интегрированной оценки причин оформления КС предлагается разработать код отклонения. С
указанием номера цеха, участка и типа отклонений.
(См. предложение 4)
?!
При наличии 5-и отклонений начальник ОТК дает задание начальнику БТК цеха виновника на проведение
оперативного летучего контроля (либо начальник техбюро ОТК дает задание на проведение внепланового
летучего контроля). (См. предложение 2)
«Разборки у главного инженера» при условии 10-и повторяющихся отклонений также без остановки
производственного цикла. (См. предложение 2)
?
На данном этапе необходимо отказаться от разработанной электронной версия карты согласований до внесения
необходимых изменений. (См. предложение 1)
?
Комментарии
выполнено
