Работа и мощность электрического тока. Закон Джоуля - Ленца (8 класс)

1.

Урок 51
Физика 8 класс
Симонов Никита Олегович

2.

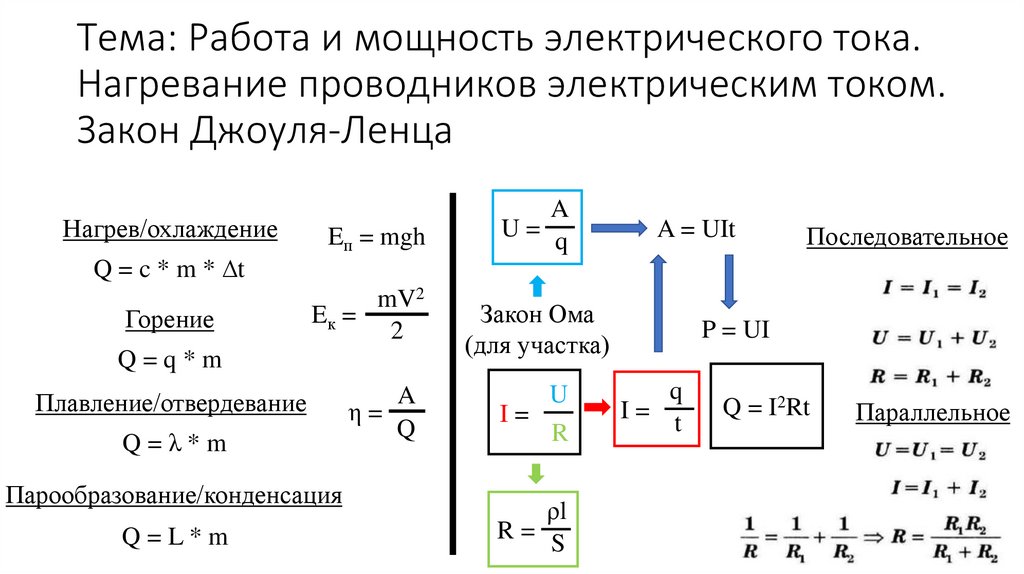

Тема: Работа и мощность электрического тока.
Нагревание проводников электрическим током.
Закон Джоуля-Ленца
Нагрев/охлаждение
Q = c * m * ∆t
Горение
Eп = mgh
mV2
Eк =
2
Q=q*m
Плавление/отвердевание
Q=λ*m
Парообразование/конденсация
Q=L*m
A
η=
Q
A
U=
q
A = UIt
Закон Ома
(для участка)
I=
U
R
ρl
R=
S
Последовательное
P = UI
q
I=
t
Q = I2Rt
Параллельное

3.

Тема: Работа и мощность электрического тока.
Нагревание проводников электрическим током.
Закон Джоуля-Ленца

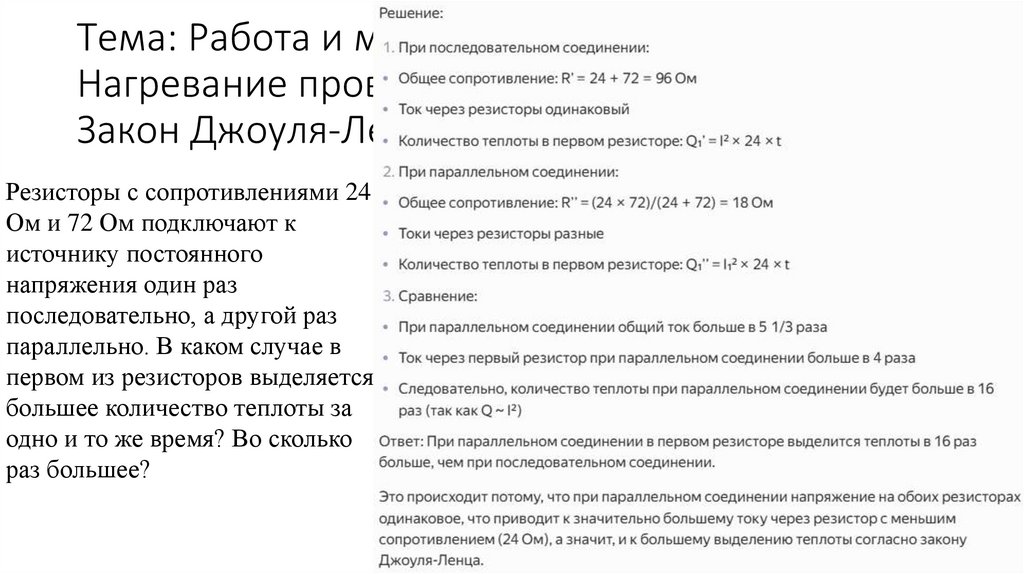

Резисторы с сопротивлениями 24
Ом и 72 Ом подключают к
источнику постоянного
напряжения один раз
последовательно, а другой раз
параллельно. В каком случае в
первом из резисторов выделяется
большее количество теплоты за
одно и то же время? Во сколько
раз большее?

4.

Тема: Работа и мощность электрического тока.
Нагревание проводников электрическим током.
Закон Джоуля-Ленца

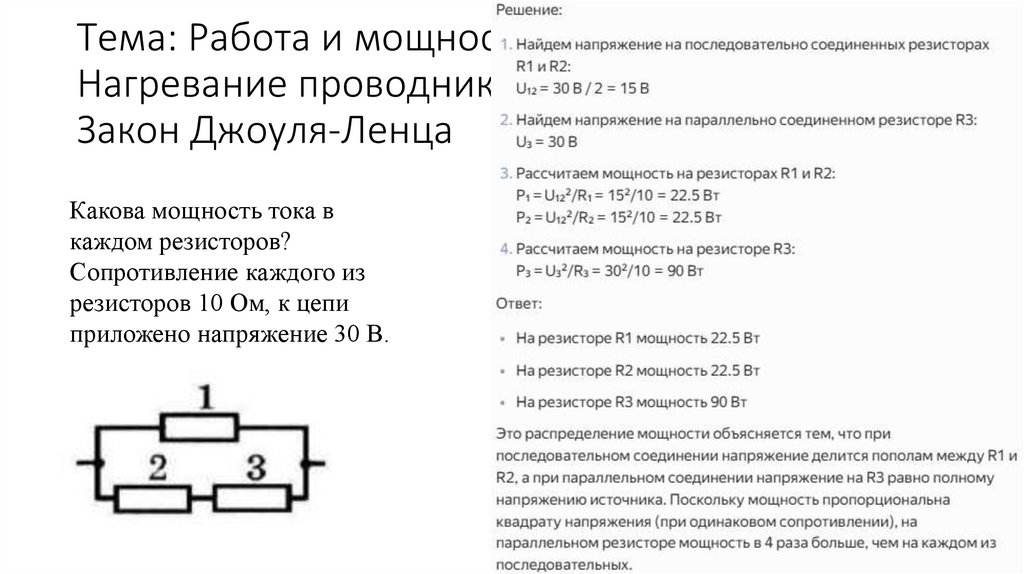

Какова мощность тока в
каждом резисторов?
Сопротивление каждого из
резисторов 10 Ом, к цепи
приложено напряжение 30 В.

5.

Тема: Работа и мощность электрического тока.
Нагревание проводников электрическим током.
Закон Джоуля-Ленца

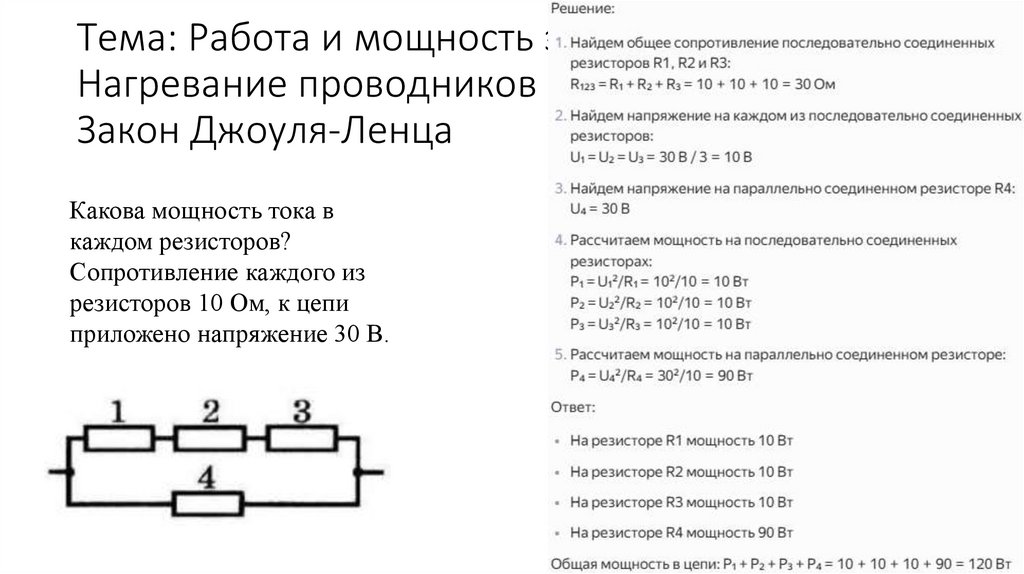

Какова мощность тока в
каждом резисторов?
Сопротивление каждого из
резисторов 10 Ом, к цепи
приложено напряжение 30 В.

6.

Тема: Работа и мощность электрического тока.
Нагревание проводников электрическим током.
Закон Джоуля-Ленца

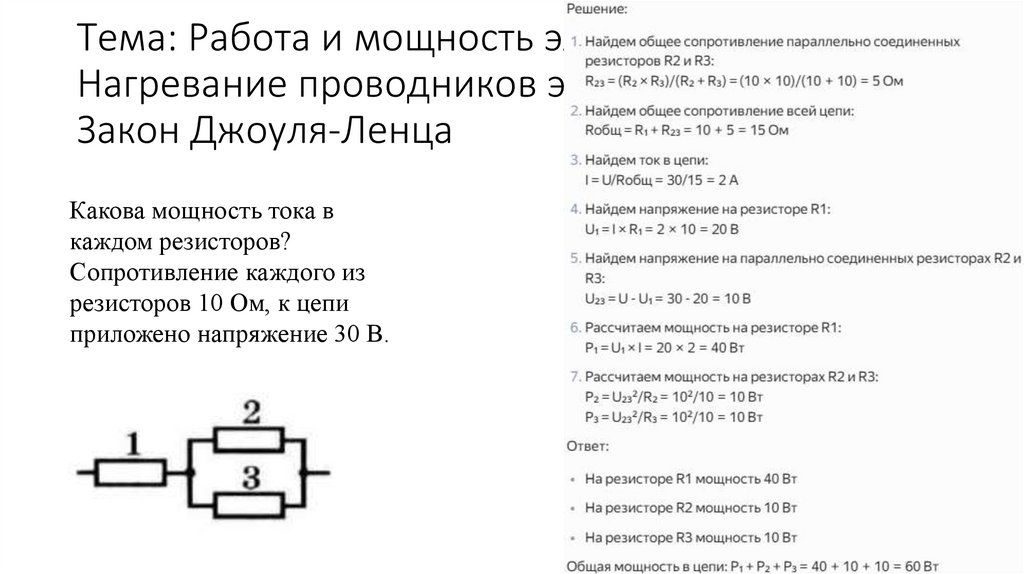

Какова мощность тока в
каждом резисторов?
Сопротивление каждого из
резисторов 10 Ом, к цепи
приложено напряжение 30 В.

7.

Тема: Работа и мощность электрического тока.
Нагревание проводников электрическим током.
Закон Джоуля-Ленца

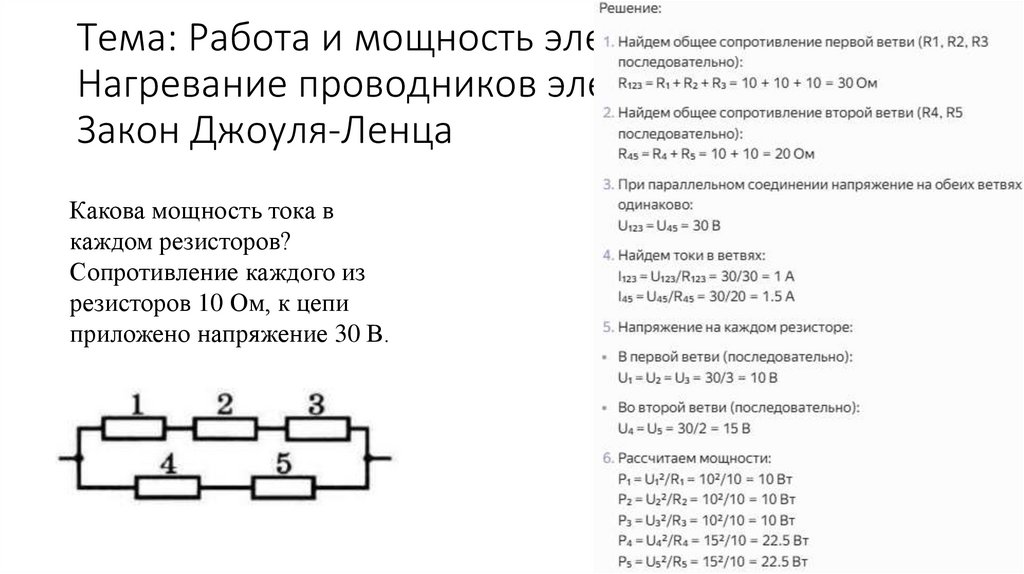

Какова мощность тока в
каждом резисторов?
Сопротивление каждого из
резисторов 10 Ом, к цепи
приложено напряжение 30 В.

8.

Тема: Работа и мощность электрического тока.
Нагревание проводников электрическим током.
Закон Джоуля-Ленца

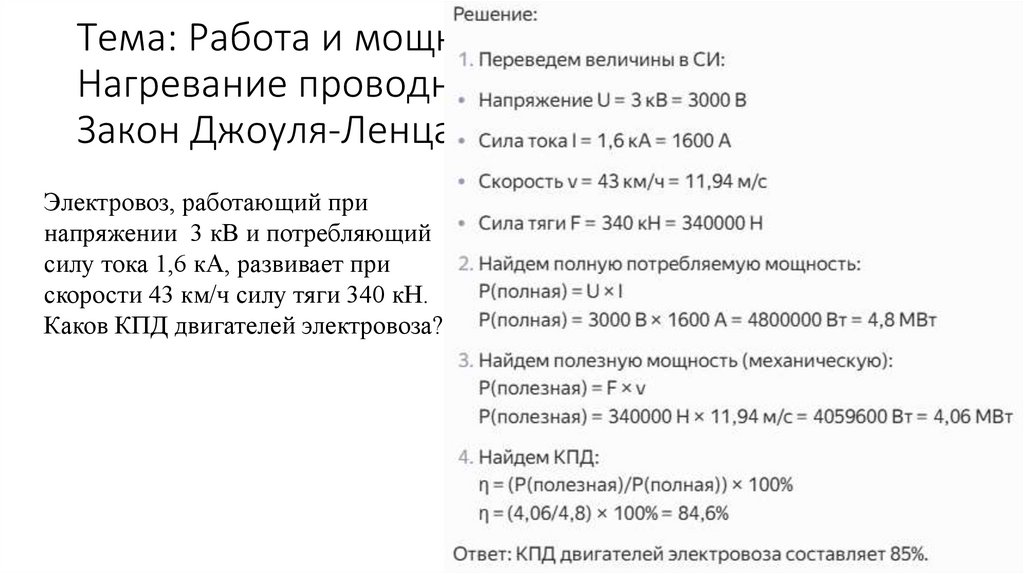

Электровоз, работающий при
напряжении 3 кВ и потребляющий
силу тока 1,6 кА, развивает при
скорости 43 км/ч силу тяги 340 кН.
Каков КПД двигателей электровоза?

9.

Тема: Работа и мощность электрического тока.
Нагревание проводников электрическим током.
Закон Джоуля-Ленца

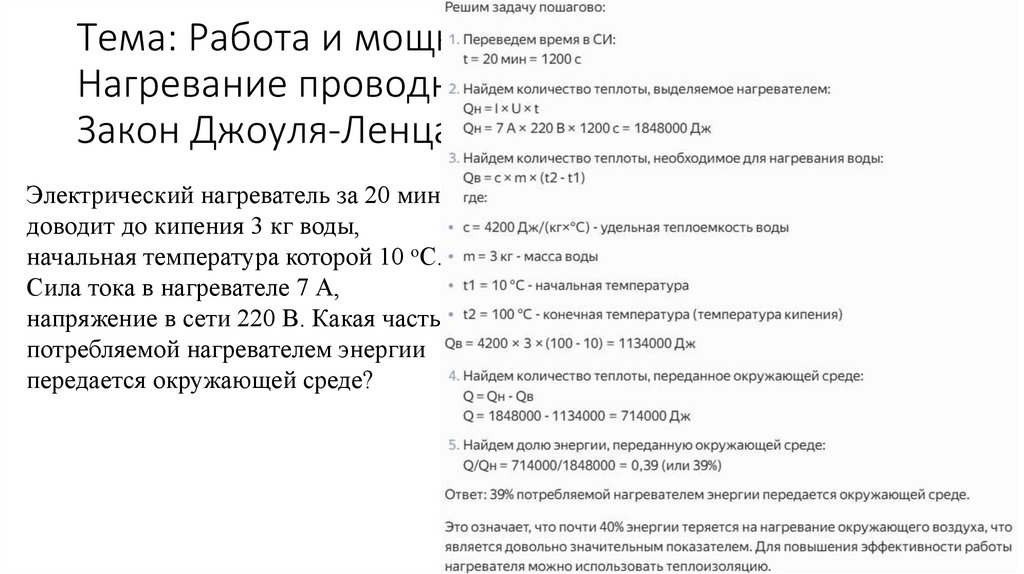

Электрический нагреватель за 20 мин
доводит до кипения 3 кг воды,
начальная температура которой 10 оС.
Сила тока в нагревателе 7 А,
напряжение в сети 220 В. Какая часть
потребляемой нагревателем энергии
передается окружающей среде?

10.

Домашняя работа
№1. Найдите мощность тока в каждом из резисторов
сопротивлением по 20 Ом. Напряжение источника 15 В.
№2. Если подключить лампу, на которой написано «220 В,
100 Вт», к источнику постоянного напряжения 1,5 В, то
сила тока в лампе будет равна 25 мА. Во сколько раз
сопротивление вольфрамовой нити накала лампы в рабочем
режиме больше, чем при комнатной температуре?
№3. Транспортёр поднимает за 1 мин груз массой 300 кг на
высоту 8 м. КПД транспортера 60%. Определите силу тока
в электродвигателе транспортера, если напряжение в сети
380 В.
№4. Каков КПД электродвигателя, который за 20 с
поднимает груз массой 150 кг на высоту 12 м? Напряжение
в электрической сети 380 В, сила тока в двигателе 4 А.

11.

Домашняя работа

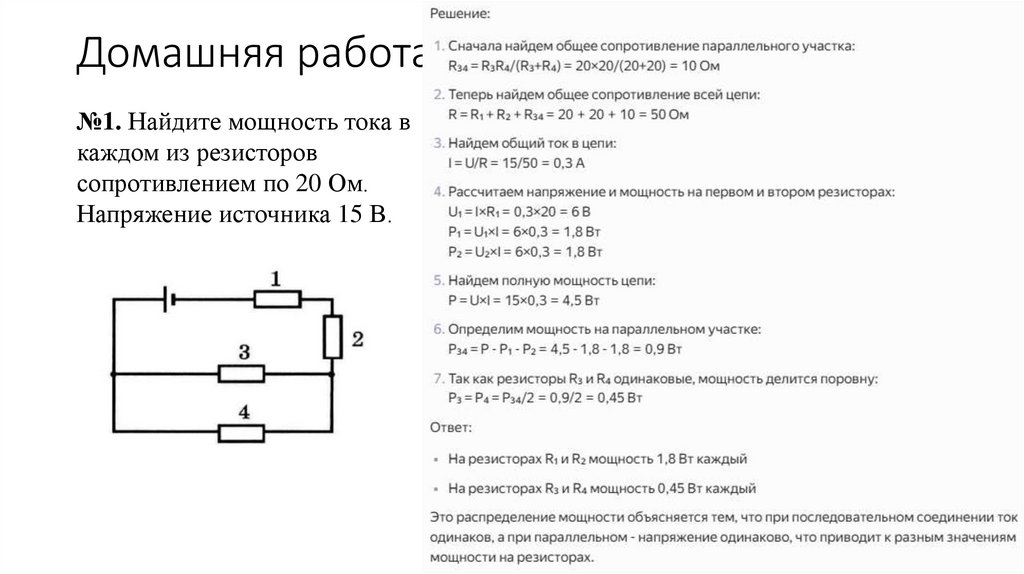

№1. Найдите мощность тока в
каждом из резисторов
сопротивлением по 20 Ом.
Напряжение источника 15 В.

12.

Домашняя работа

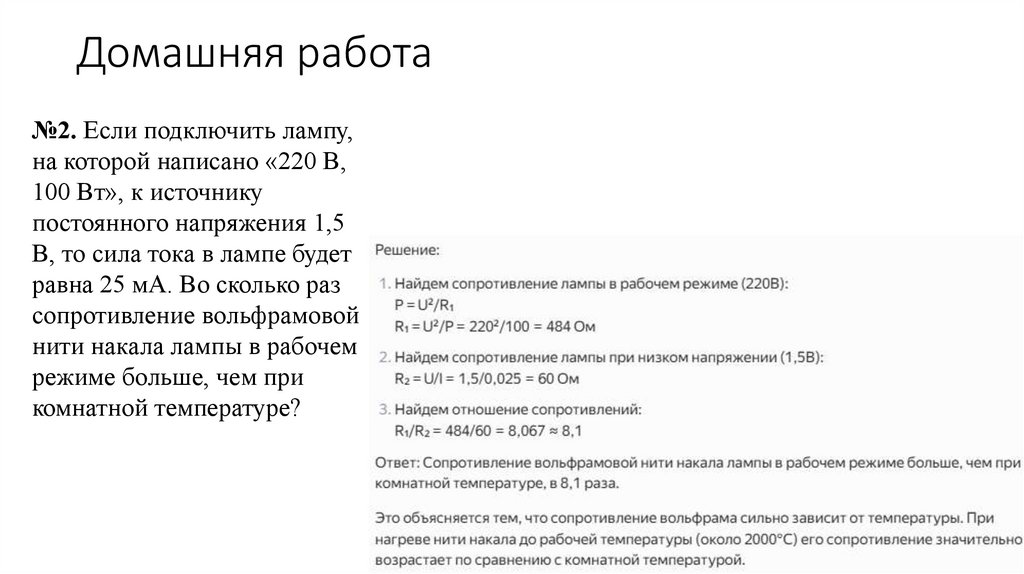

№2. Если подключить лампу,
на которой написано «220 В,
100 Вт», к источнику
постоянного напряжения 1,5
В, то сила тока в лампе будет
равна 25 мА. Во сколько раз
сопротивление вольфрамовой
нити накала лампы в рабочем
режиме больше, чем при
комнатной температуре?

13.

Домашняя работа

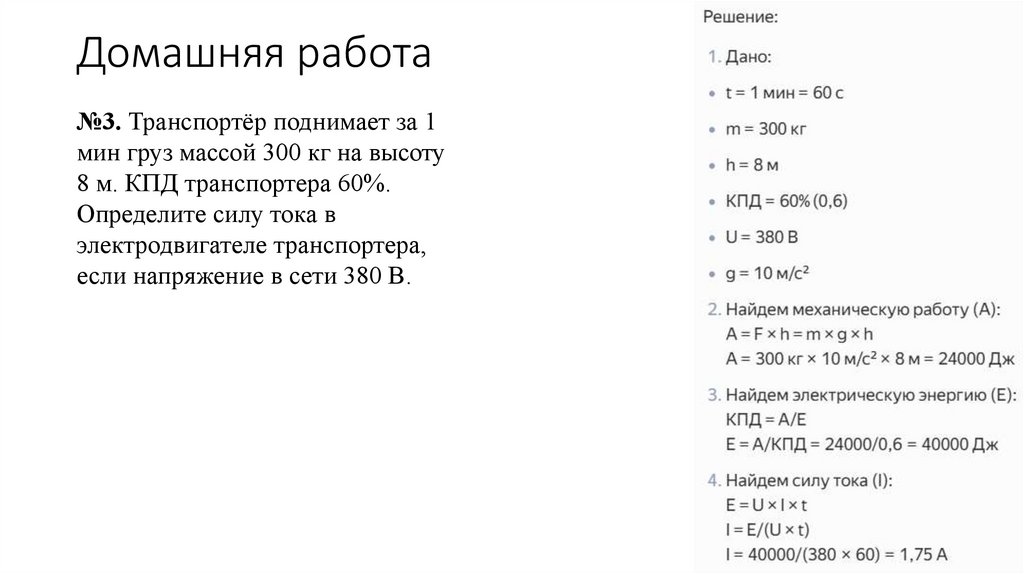

№3. Транспортёр поднимает за 1
мин груз массой 300 кг на высоту
8 м. КПД транспортера 60%.
Определите силу тока в
электродвигателе транспортера,
если напряжение в сети 380 В.

14.

Домашняя работа

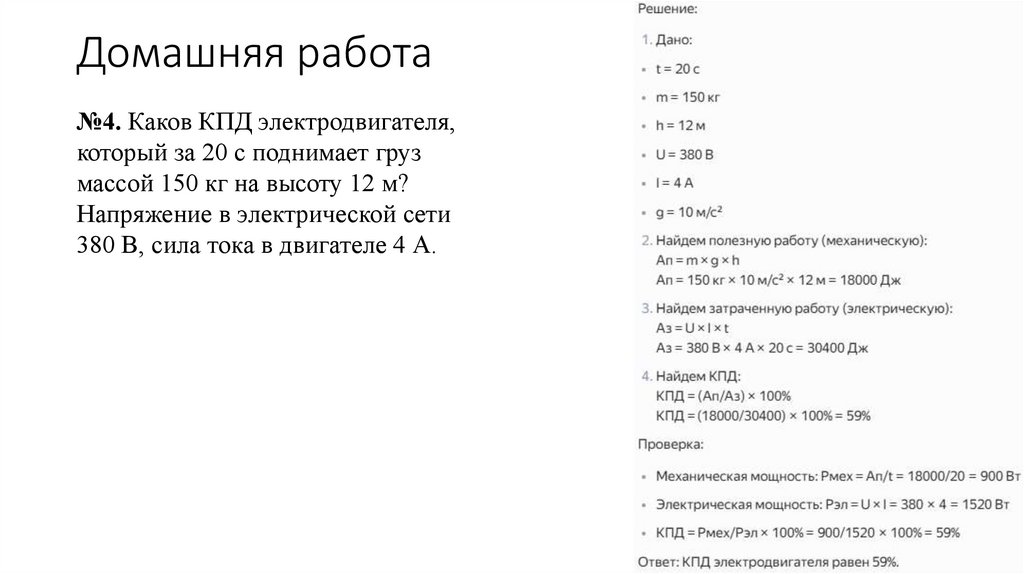

№4. Каков КПД электродвигателя,
который за 20 с поднимает груз
массой 150 кг на высоту 12 м?
Напряжение в электрической сети
380 В, сила тока в двигателе 4 А.
