Конструкторский этап. Таблица морфологического анализа. Выбор наиболее рационального проекта

1.

ПРОЕКТНАЯ ДЕЯТЕЛЬНОСТЬ.
Конструкторский этап.
Таблица морфологического анализа.
Выбор наиболее рационального
проекта.
Выполнил: Прокудин А. Ю.
учитель «технологии»
МБОУСОШ-11.
г. Кизел

2.

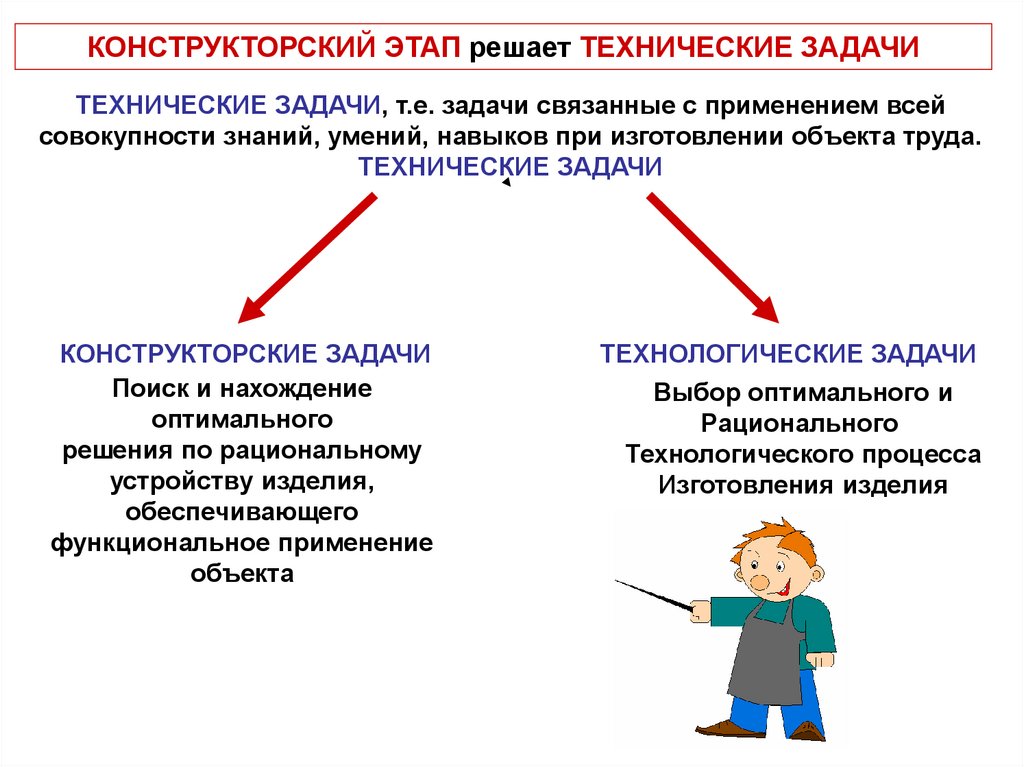

КОНСТРУКТОРСКИЙ ЭТАП решает ТЕХНИЧЕСКИЕ ЗАДАЧИ
ТЕХНИЧЕСКИЕ ЗАДАЧИ, т.е. задачи связанные с применением всей
совокупности знаний, умений, навыков при изготовлении объекта труда.
ТЕХНИЧЕСКИЕ ЗАДАЧИ
КОНСТРУКТОРСКИЕ ЗАДАЧИ
Поиск и нахождение
оптимального
решения по рациональному
устройству изделия,
обеспечивающего
функциональное применение
объекта
ТЕХНОЛОГИЧЕСКИЕ ЗАДАЧИ
Выбор оптимального и
Рационального
Технологического процесса
Изготовления изделия

3.

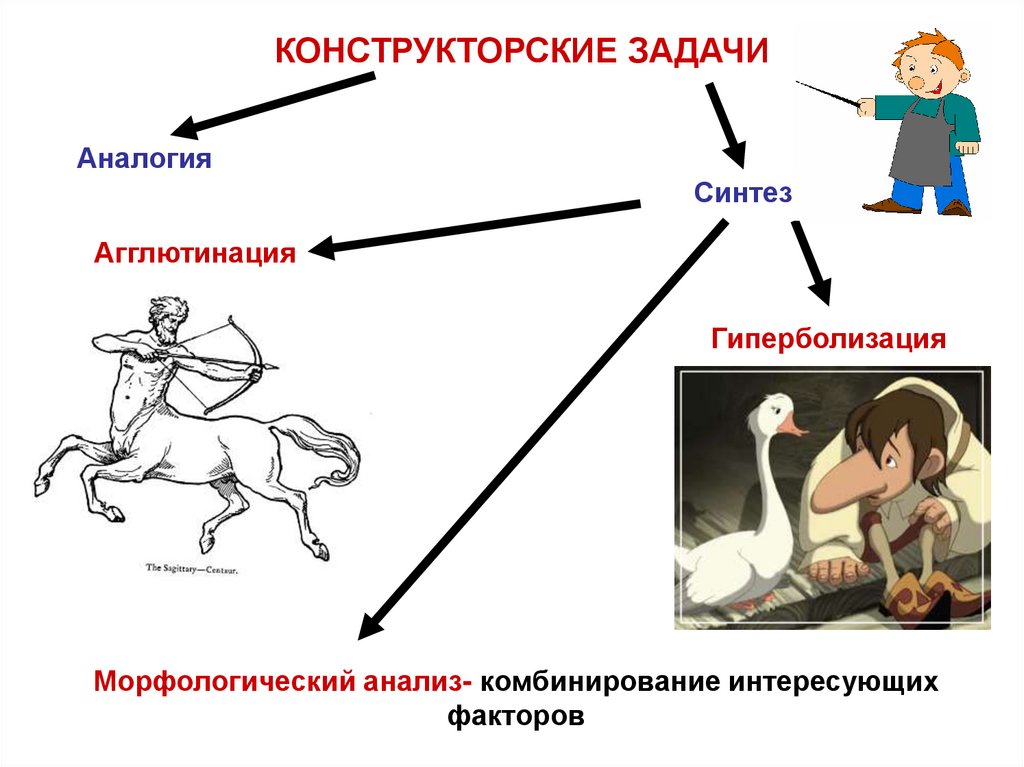

КОНСТРУКТОРСКИЕ ЗАДАЧИ
Аналогия
Синтез
Агглютинация
Гиперболизация
Морфологический анализ- комбинирование интересующих
факторов

4.

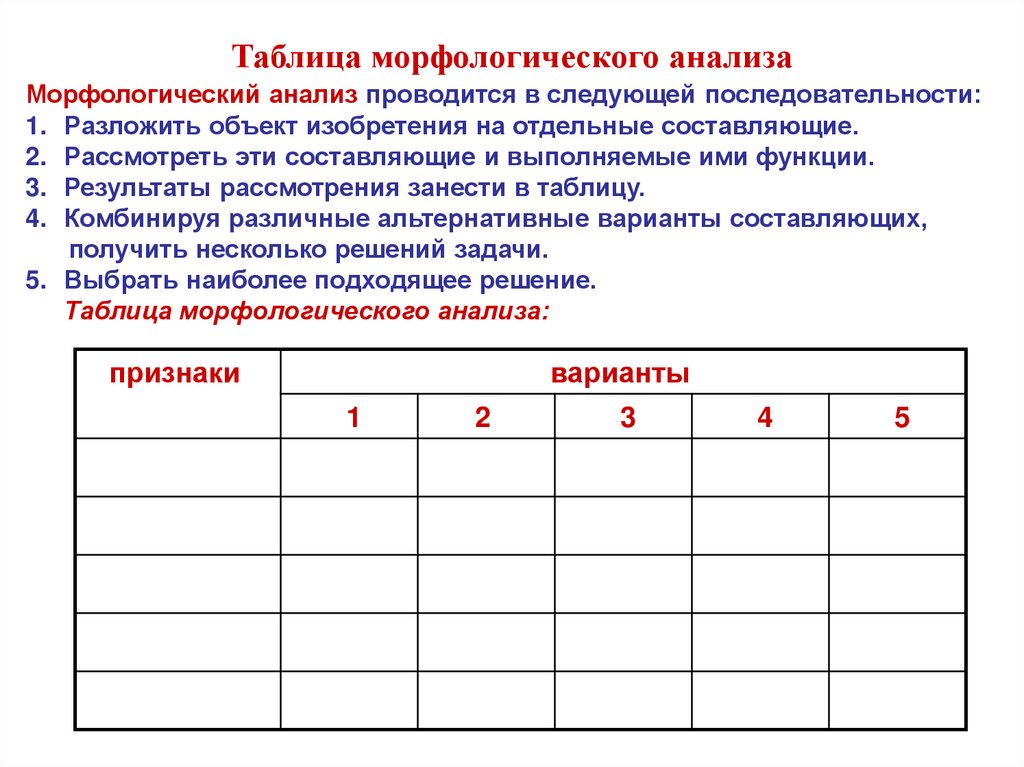

Таблица морфологического анализа
Морфологический анализ проводится в следующей последовательности:
1. Разложить объект изобретения на отдельные составляющие.
2. Рассмотреть эти составляющие и выполняемые ими функции.
3. Результаты рассмотрения занести в таблицу.
4. Комбинируя различные альтернативные варианты составляющих,
получить несколько решений задачи.
5. Выбрать наиболее подходящее решение.
Таблица морфологического анализа:
признаки
варианты
1
2
3
4
5

5.

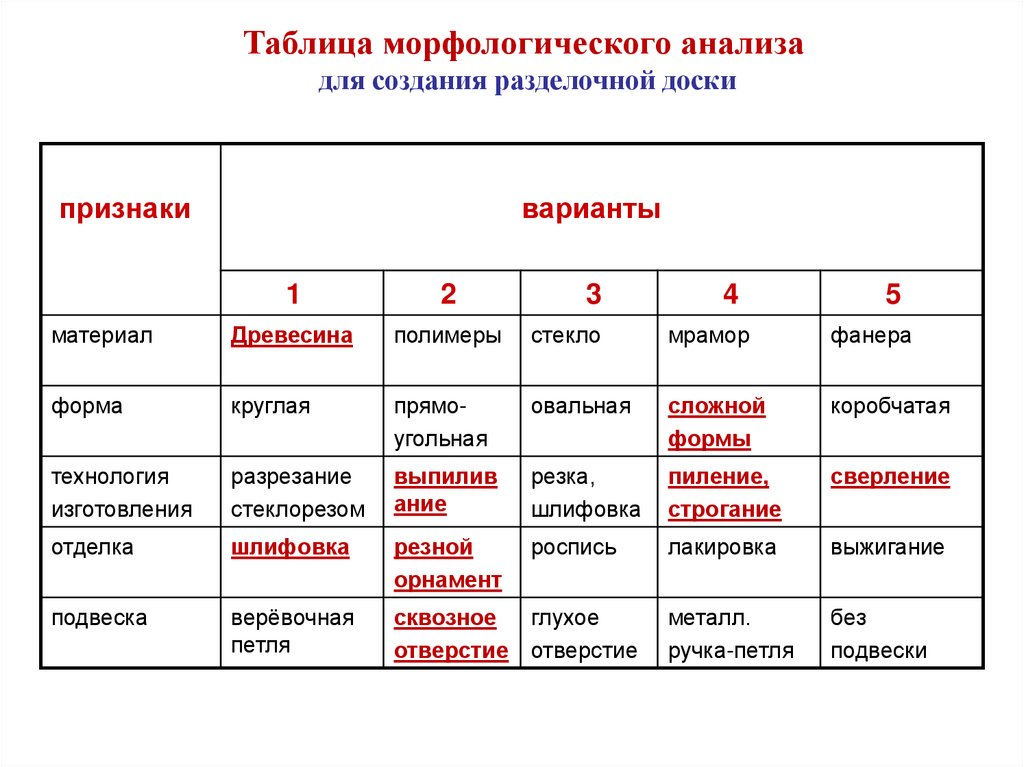

Таблица морфологического анализа
для создания разделочной доски
признаки
варианты
1
2
3
4
5
материал
Древесина
полимеры
стекло
мрамор
фанера
форма
круглая
прямоугольная
овальная
сложной
формы
коробчатая
технология
изготовления
разрезание
стеклорезом
выпилив
ание
резка,
шлифовка
пиление,
строгание
сверление
отделка
шлифовка
резной
орнамент
роспись
лакировка
выжигание
подвеска
верёвочная
петля
сквозное глухое
отверстие отверстие
металл.
ручка-петля
без
подвески

6.

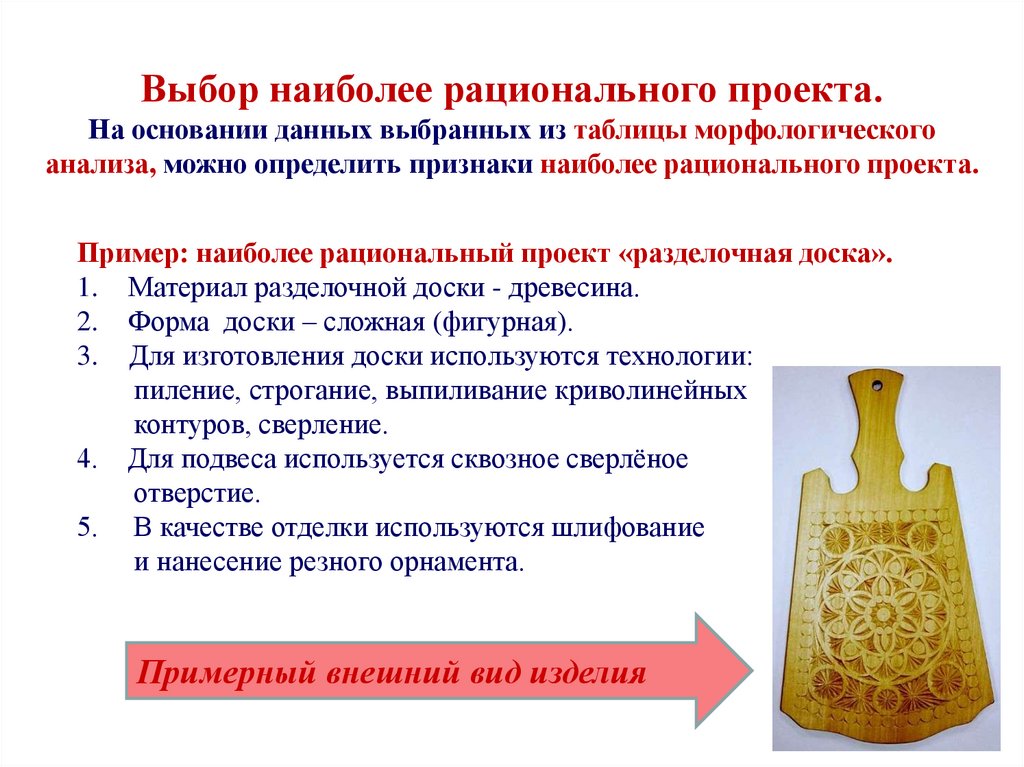

Выбор наиболее рационального проекта.
На основании данных выбранных из таблицы морфологического
анализа, можно определить признаки наиболее рационального проекта.
Пример: наиболее рациональный проект «разделочная доска».
1. Материал разделочной доски - древесина.
2. Форма доски – сложная (фигурная).
3. Для изготовления доски используются технологии:
пиление, строгание, выпиливание криволинейных
контуров, сверление.
4. Для подвеса используется сквозное сверлёное
отверстие.
5. В качестве отделки используются шлифование
и нанесение резного орнамента.
Примерный внешний вид изделия

7.

Приложение 1.
Различные (альтернативные) варианты журнального столика
Перед нами обыкновенный журнальный
столик – простой и непривлекательный,
но благодаря работе конструкторов
и дизайнеров он может измениться до
неузнаваемости.

8.

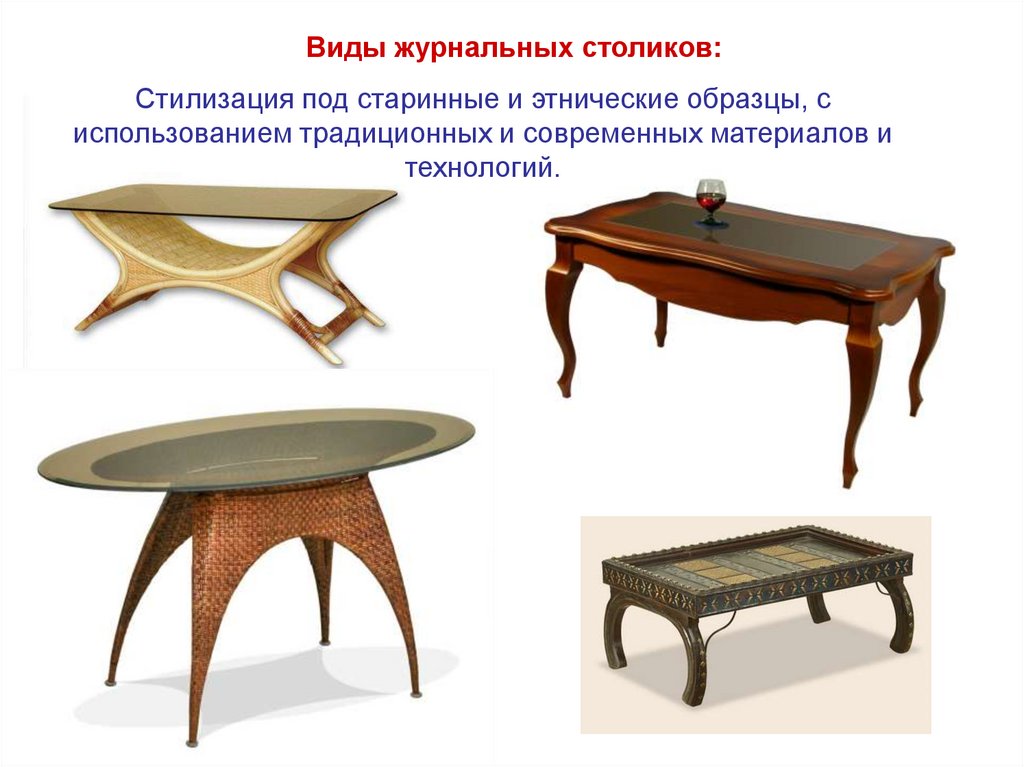

Виды журнальных столиков:
Стилизация под старинные и этнические образцы, с
использованием традиционных и современных материалов и
технологий.

9.

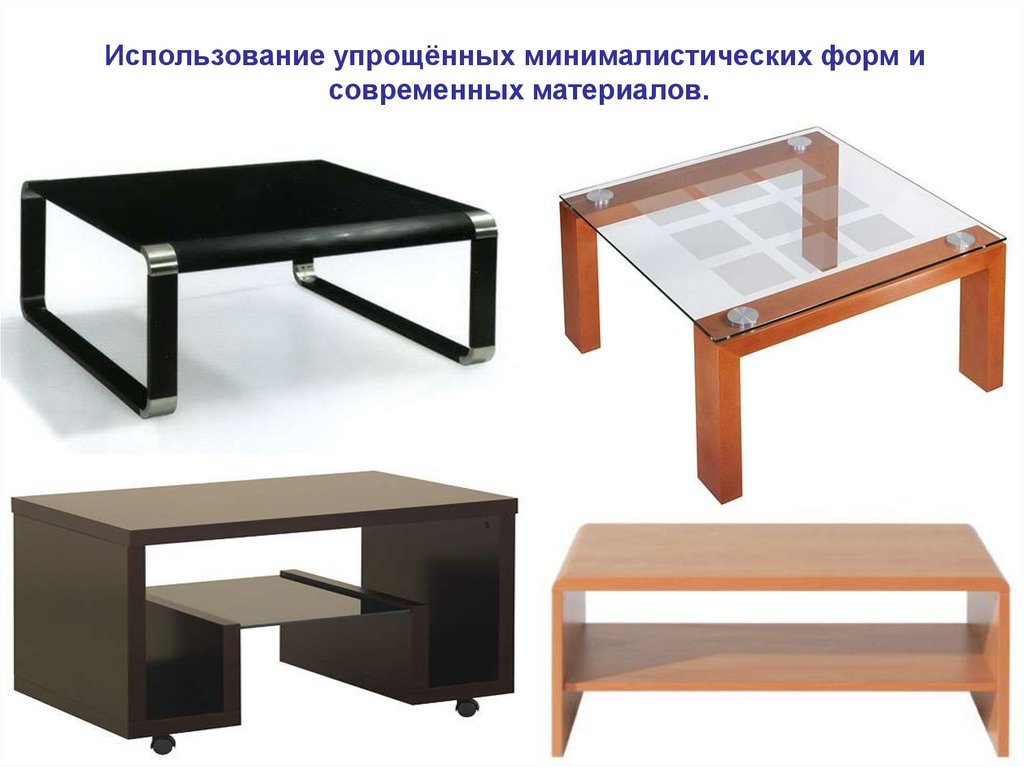

Использование упрощённых минималистических форм и
современных материалов.

10.

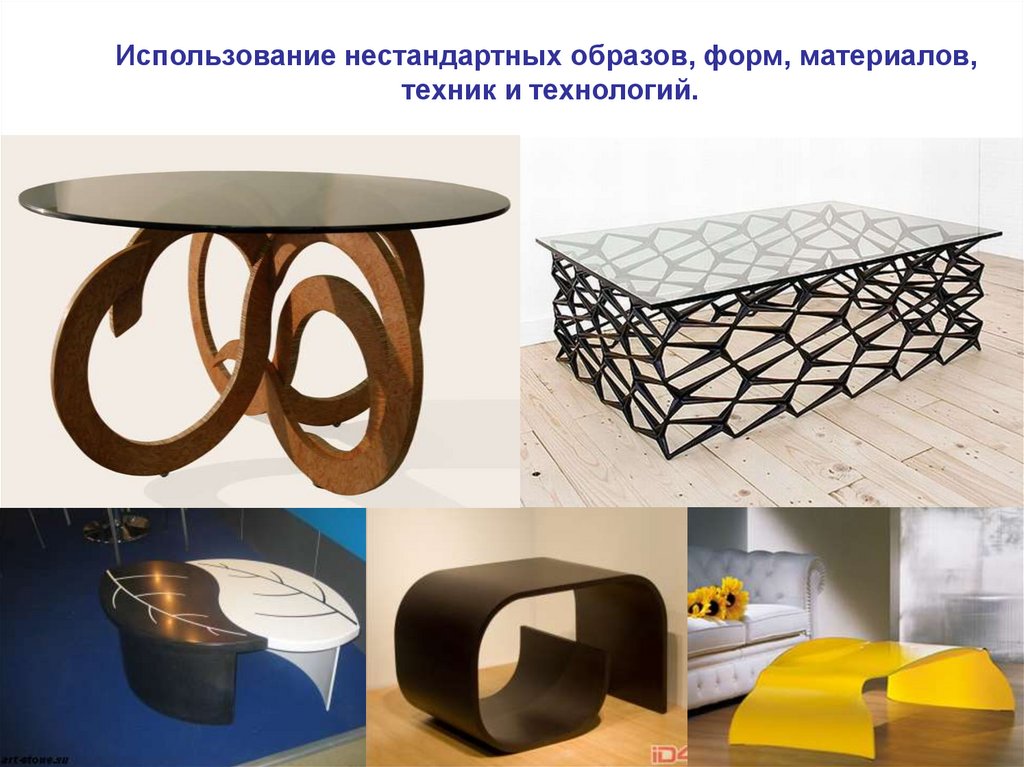

Использование нестандартных образов, форм, материалов,
техник и технологий.
