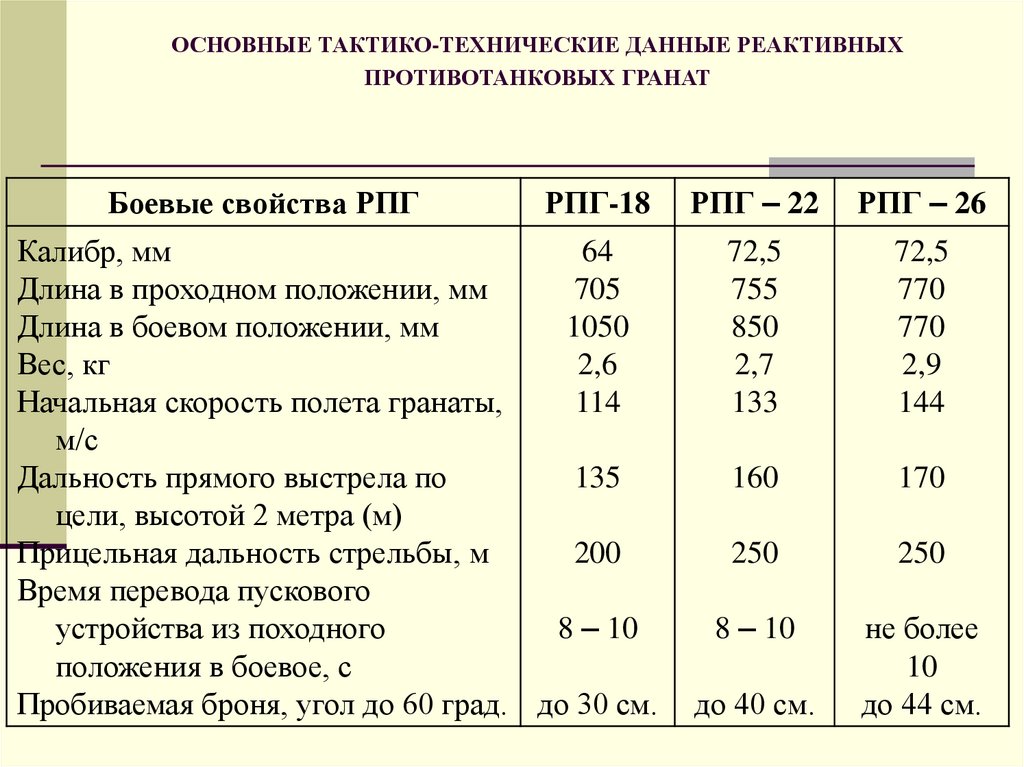

ОСНОВНЫЕ ТАКТИКО-ТЕХНИЧЕСКИЕ ДАННЫЕ РЕАКТИВНЫХ ПРОТИВОТАНКОВЫХ ГРАНАТ

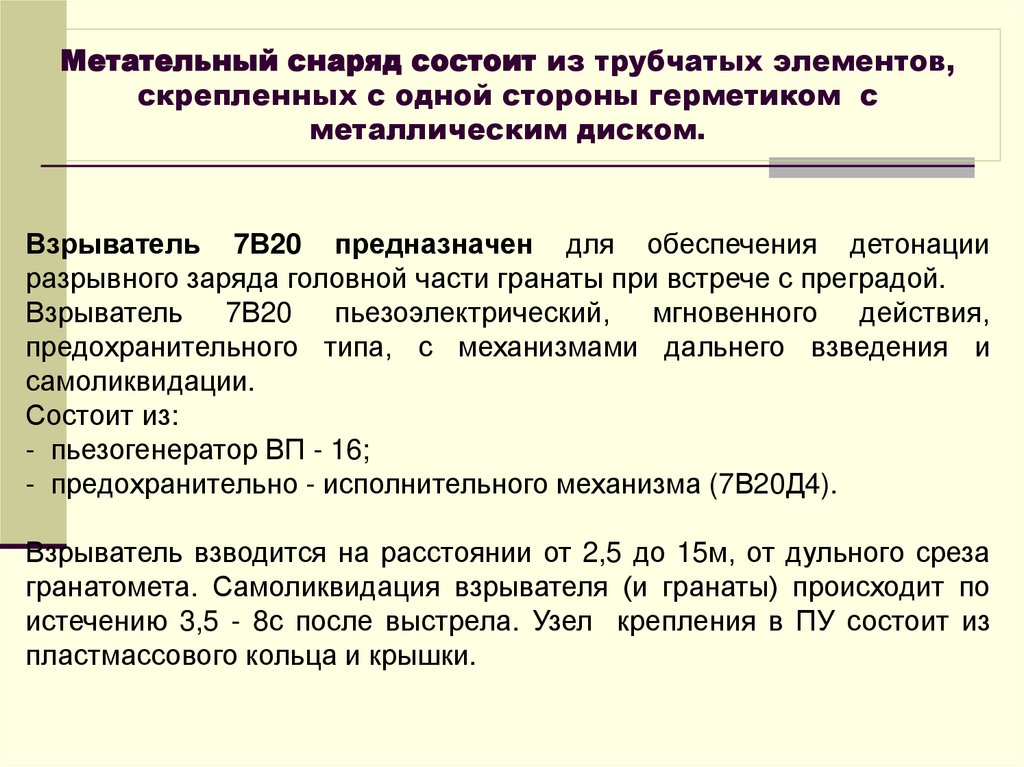

Метательный снаряд состоит из трубчатых элементов, скрепленных с одной стороны герметиком с металлическим диском.

27.84M

Категория:

Военное дело

Похожие презентации:

Ручные осколочные гранаты

Ручные осколочные гранаты. Боеприпасы и ручные гранаты

Ручные гранаты. Северо-Кавказский военный институт ВВ МВД РФ

Пистолет Макарова (ПМ), ручные осколочные гранаты

Ручные гранаты. ОВП.04 т.21, з.3

Назначение, боевые характеристики и устройство ручных осколочных и противотанковых гранат

Ручные осколочные гранаты

Задачи и основные понятия огневой подготовки. Материальная часть ручных осколочных гранат

Тема 4: Стрелковое оружие и гранатометы

Ручные осколочные гранаты

Боеприпасы и ручные гранаты

1.

ВОЕННЫЙ УЧЕБНЫЙ ЦЕНТР
Тема №3: Боеприпасы и ручные гранаты.
Занятие №1: Назначение, боевые свойства,
общее устройство, поражающее действие
ручных осколочных гранат. Назначение,
боевые свойства, общее устройство,
поражающее действие ручных кумулятивных
гранат. Осмотр и подготовка к боевому
применению ручных осколочных и
кумулятивных гранат. Требования
безопасности при обращении с гранатами.

2.

Учебные цели:
1. Изучить ручные и реактивные противотанковые гранаты.
2. Изучить правила обращения с гранатами.
Воспитательные цели:
Воспитывать чувство уверенности при обращении гранатами.

3.

В-1. Назначение, боевые свойства, общее
устройство, поражающее действие ручных
осколочных гранат.

4.

15.04.2025
Назначение, тактико-технические характеристики
Основные части гранаты РГД-5, Ф-1
Работа запала УЗРГМ
Основные части гранаты РГН, РГО
Работа запала УДЗ
Упражнения метания ручных осколочных гранат
Меры безопасности при обращении с гранатами

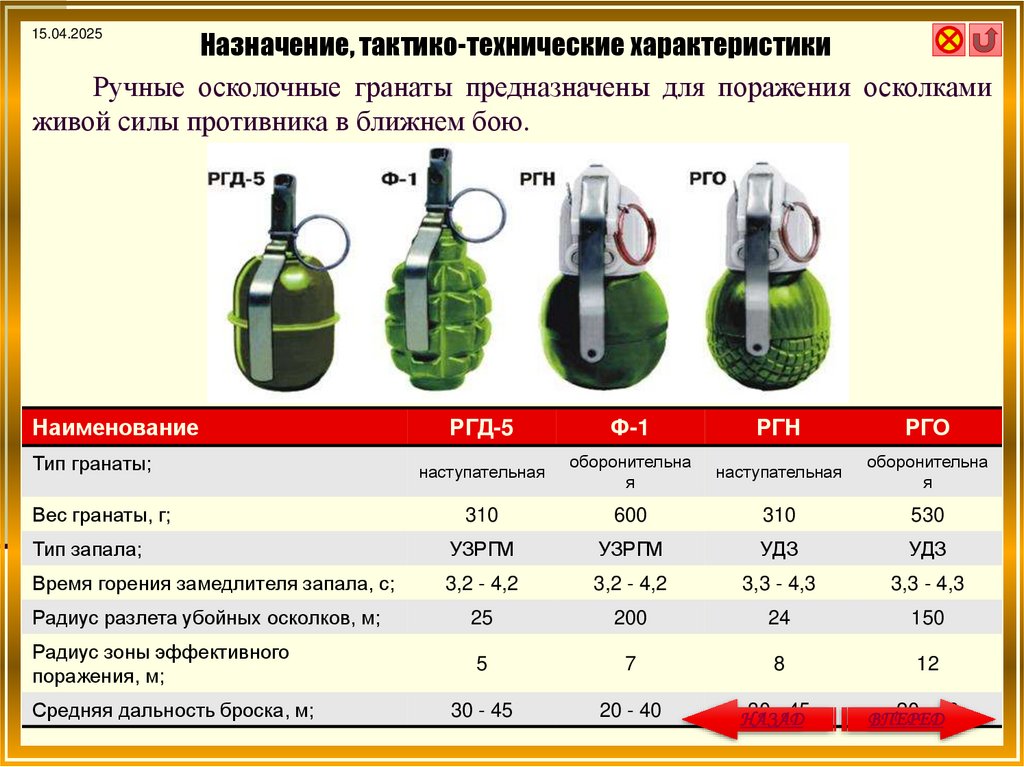

5. Ручные осколочные гранаты предназначены для поражения осколками живой силы противника в ближнем бою.

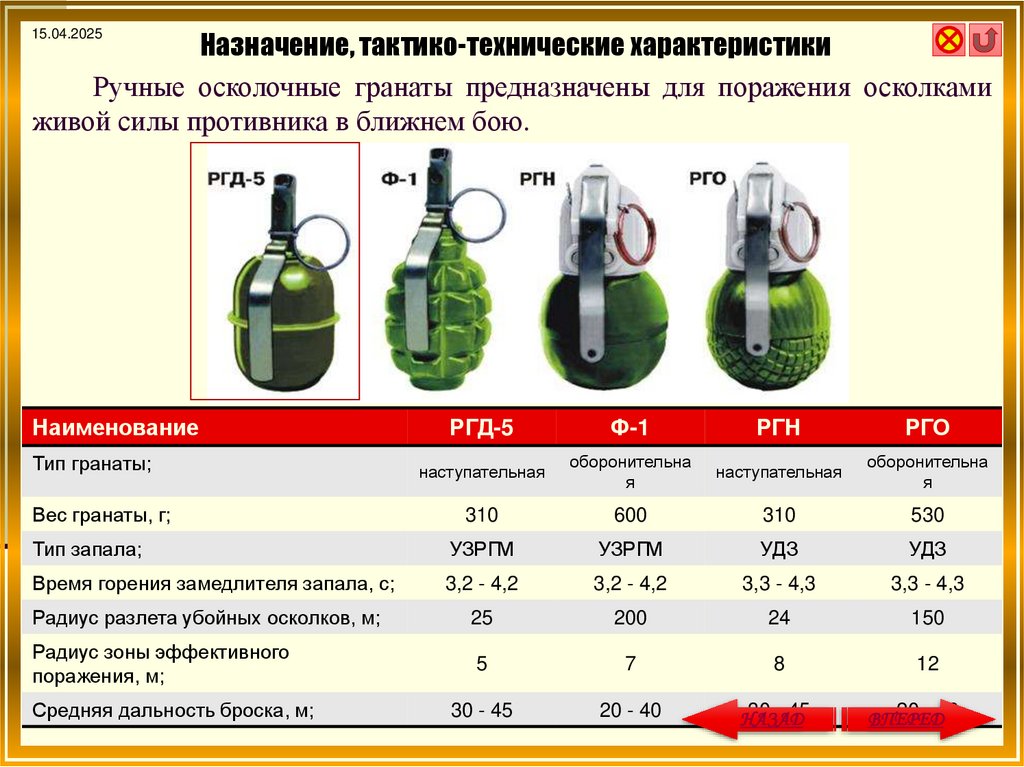

Назначение, тактико-технические характеристики
Ручные осколочные гранаты предназначены для поражения осколками
живой силы противника в ближнем бою.
15.04.2025
РГД-5
Ф-1
РГН
РГО
Тип гранаты;
наступательная
оборонительна
я
наступательная
оборонительна
я
Вес гранаты, г;
310
600
310
530
Тип запала;
УЗРГМ
УЗРГМ
УДЗ
УДЗ
Время горения замедлителя запала, с;
3,2 - 4,2
3,2 - 4,2
3,3 - 4,3
3,3 - 4,3
Радиус разлета убойных осколков, м;
25
200
24
150
Радиус зоны эффективного
поражения, м;
5
7
8
12
Средняя дальность броска, м;
30 - 45
20 - 40
30 - 45
НАЗАД
Наименование
20 - 40
ВПЕРЕД

6. Ручные осколочные гранаты предназначены для поражения осколками живой силы противника в ближнем бою.

7. Ручные осколочные гранаты предназначены для поражения осколками живой силы противника в ближнем бою.

8. Ручные осколочные гранаты предназначены для поражения осколками живой силы противника в ближнем бою.

9. Ручные осколочные гранаты предназначены для поражения осколками живой силы противника в ближнем бою.

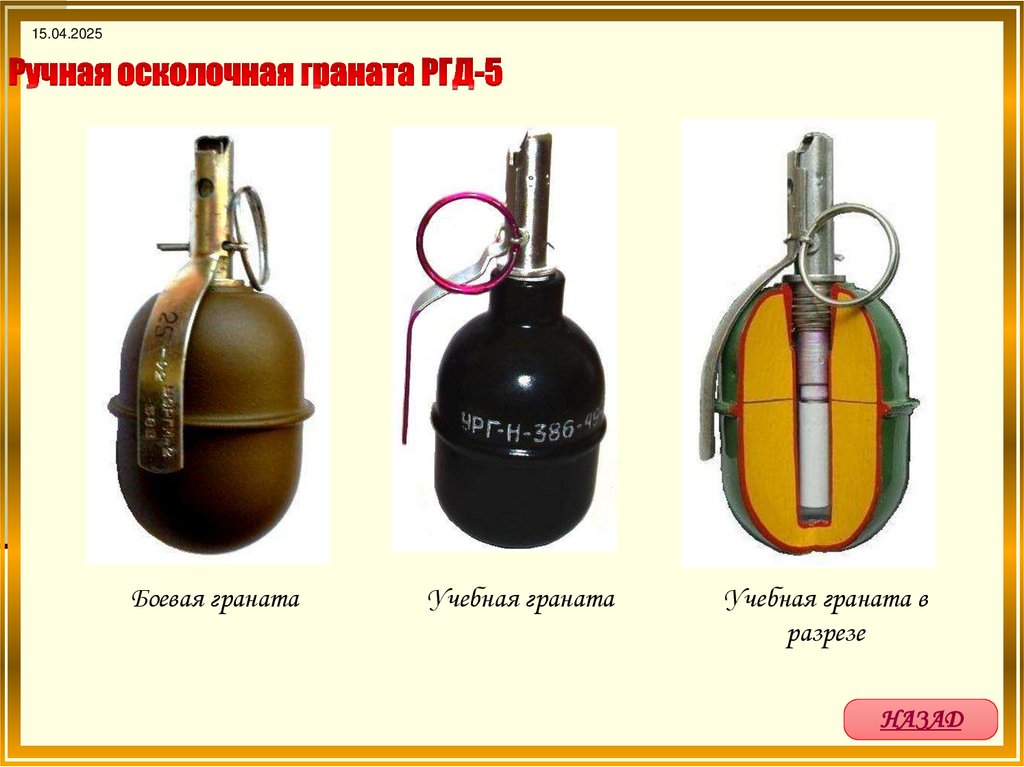

10. Ручная осколочная граната РГД-5

15.04.2025
Боевая граната
Учебная граната
Учебная граната в
разрезе
НАЗАД

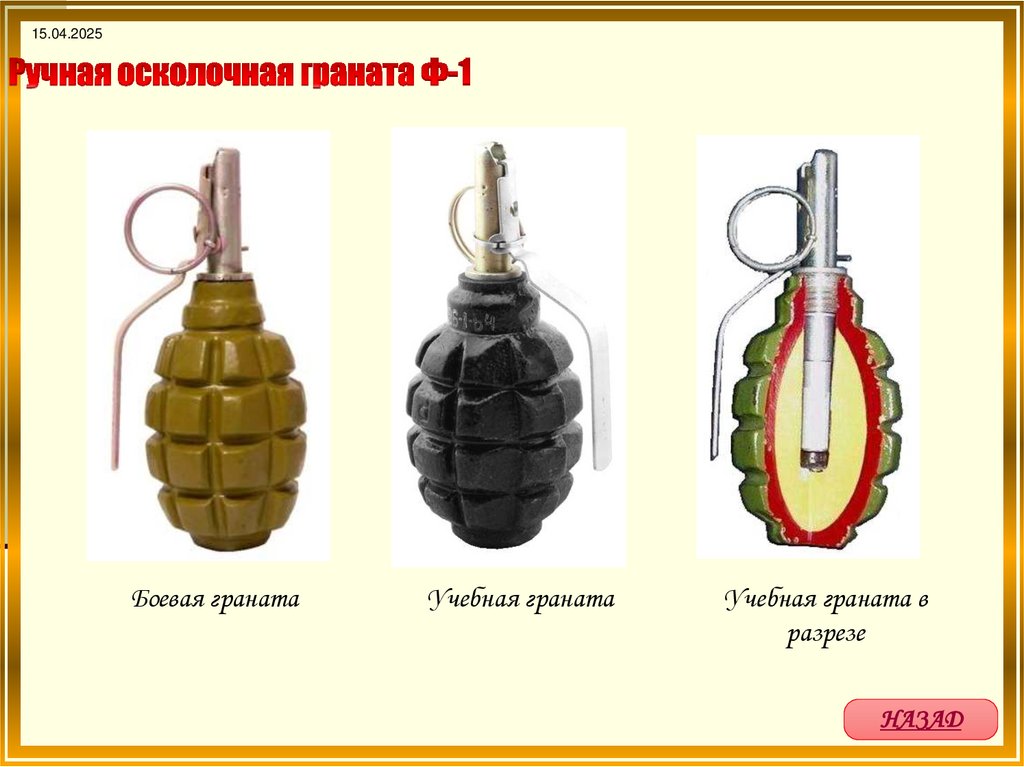

11. Ручная осколочная граната Ф-1

15.04.2025
Боевая граната
Учебная граната
Учебная граната в
разрезе
НАЗАД

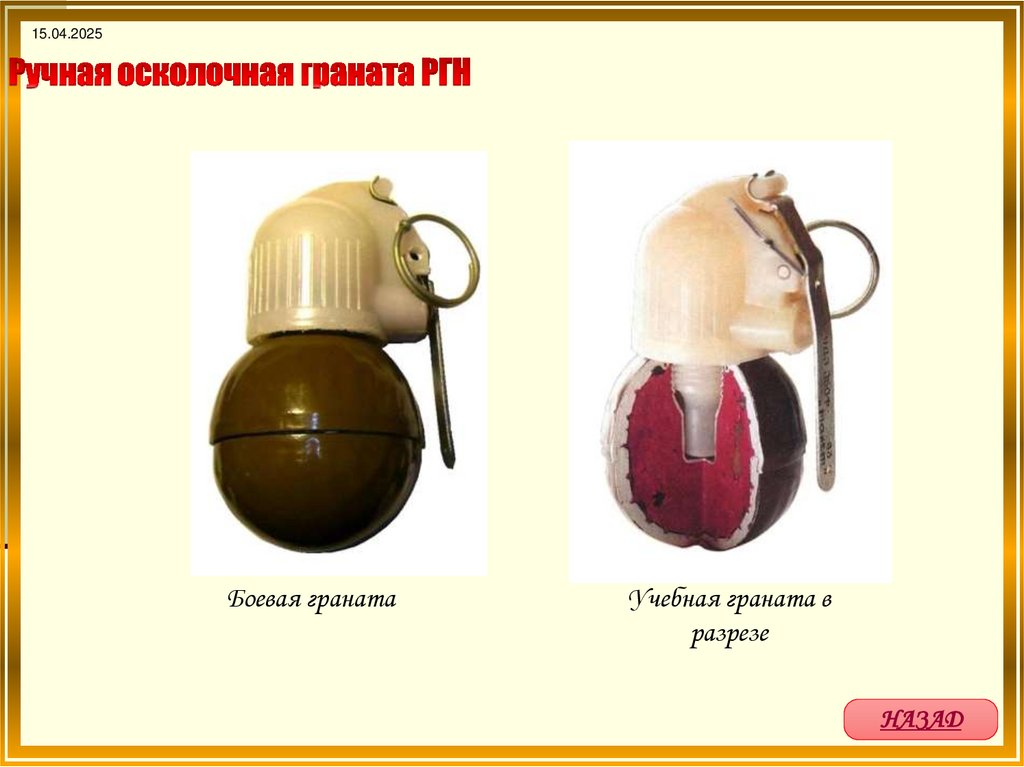

12. Ручная осколочная граната РГН

15.04.2025
Боевая граната
Учебная граната в
разрезе
НАЗАД

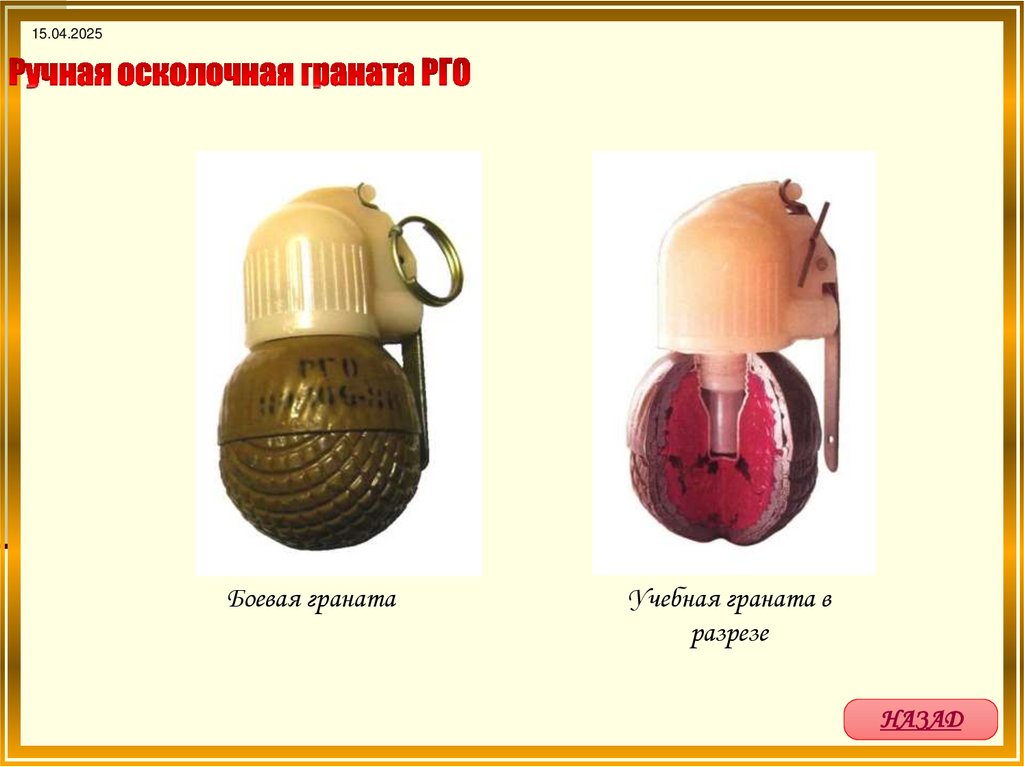

13. Ручная осколочная граната РГО

15.04.2025
Боевая граната
Учебная граната в
разрезе
НАЗАД

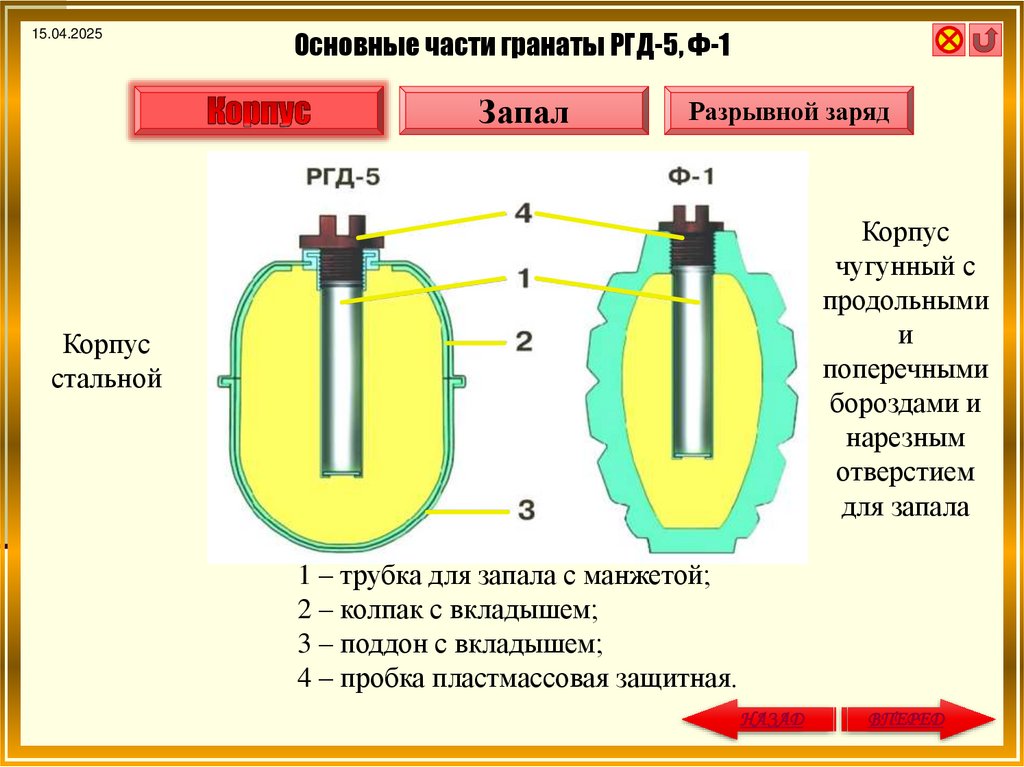

14.

15.04.2025
Основные части гранаты РГД-5, Ф-1
Запал
Разрывной заряд
Корпус
чугунный с
продольными
и
поперечными
бороздами и
нарезным
отверстием
для запала
Корпус
стальной
1 – трубка для запала с манжетой;
2 – колпак с вкладышем;
3 – поддон с вкладышем;
4 – пробка пластмассовая защитная.
НАЗАД
ВПЕРЕД

15.

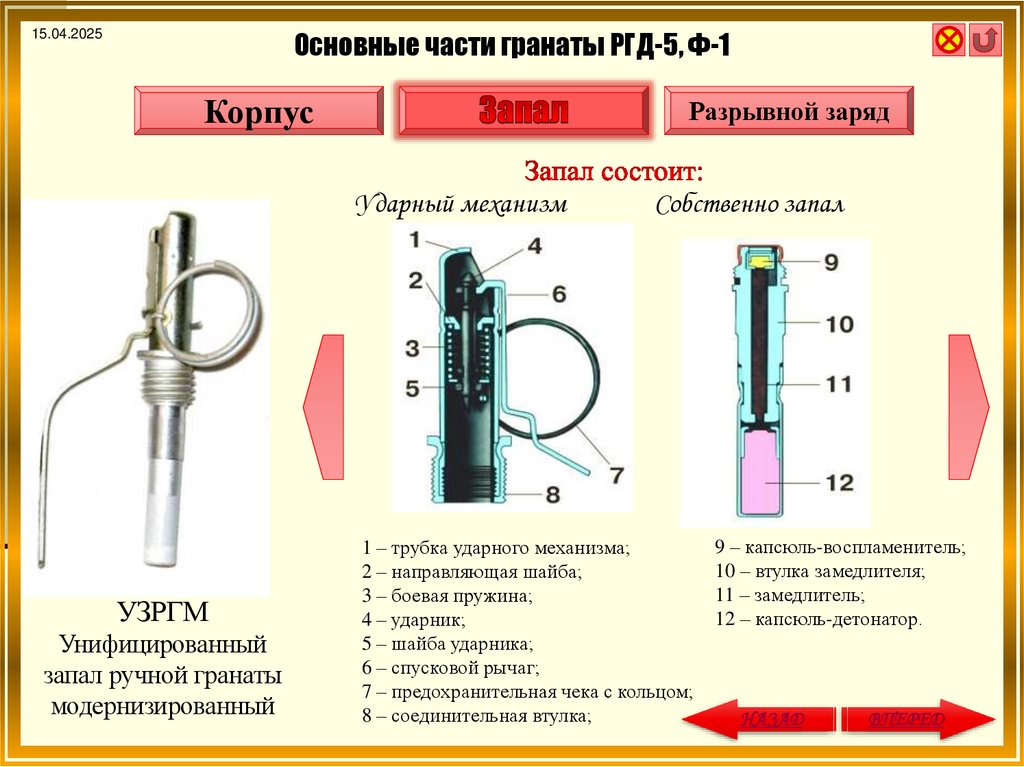

Основные части гранаты РГД-5, Ф-1
15.04.2025
Корпус
Разрывной заряд
Ударный механизм
УЗРГМ
Унифицированный
запал ручной гранаты
модернизированный
Собственно запал
1 – трубка ударного механизма;
2 – направляющая шайба;
3 – боевая пружина;
4 – ударник;
5 – шайба ударника;
6 – спусковой рычаг;
7 – предохранительная чека с кольцом;
8 – соединительная втулка;
9 – капсюль-воспламенитель;
10 – втулка замедлителя;
11 – замедлитель;
12 – капсюль-детонатор.
НАЗАД
ВПЕРЕД

16.

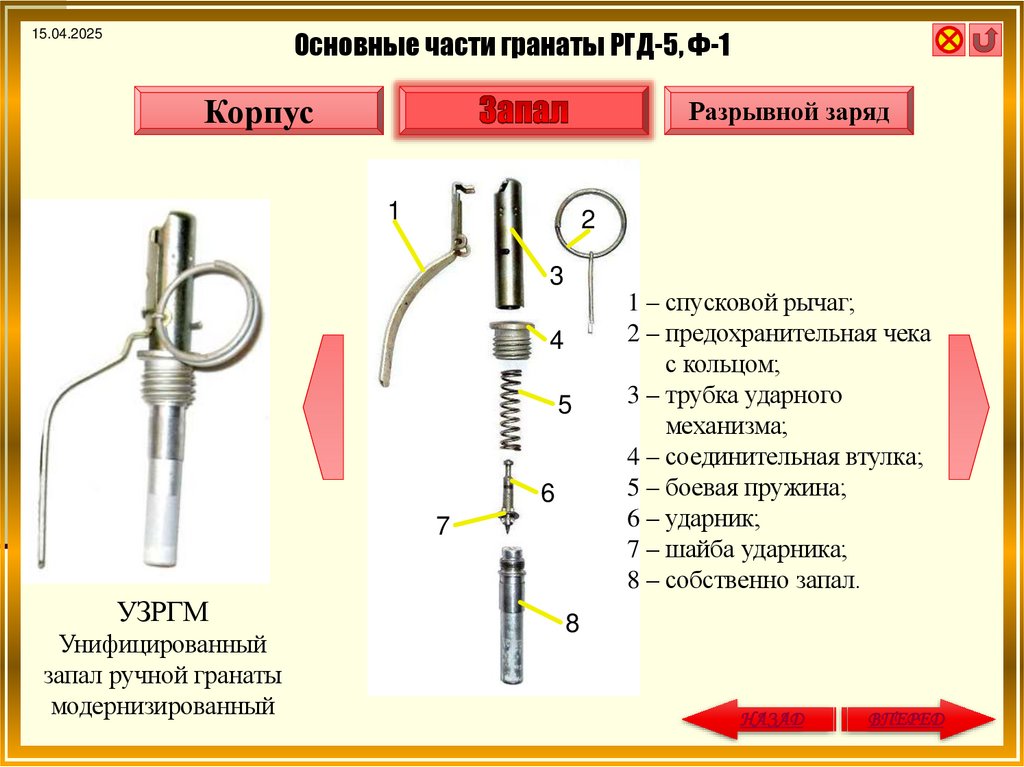

Основные части гранаты РГД-5, Ф-1
15.04.2025
Корпус
Разрывной заряд
1
2
3
4
5
6
7
УЗРГМ
Унифицированный
запал ручной гранаты
модернизированный
1 – спусковой рычаг;
2 – предохранительная чека
с кольцом;
3 – трубка ударного
механизма;
4 – соединительная втулка;
5 – боевая пружина;
6 – ударник;
7 – шайба ударника;
8 – собственно запал.
8
НАЗАД
ВПЕРЕД

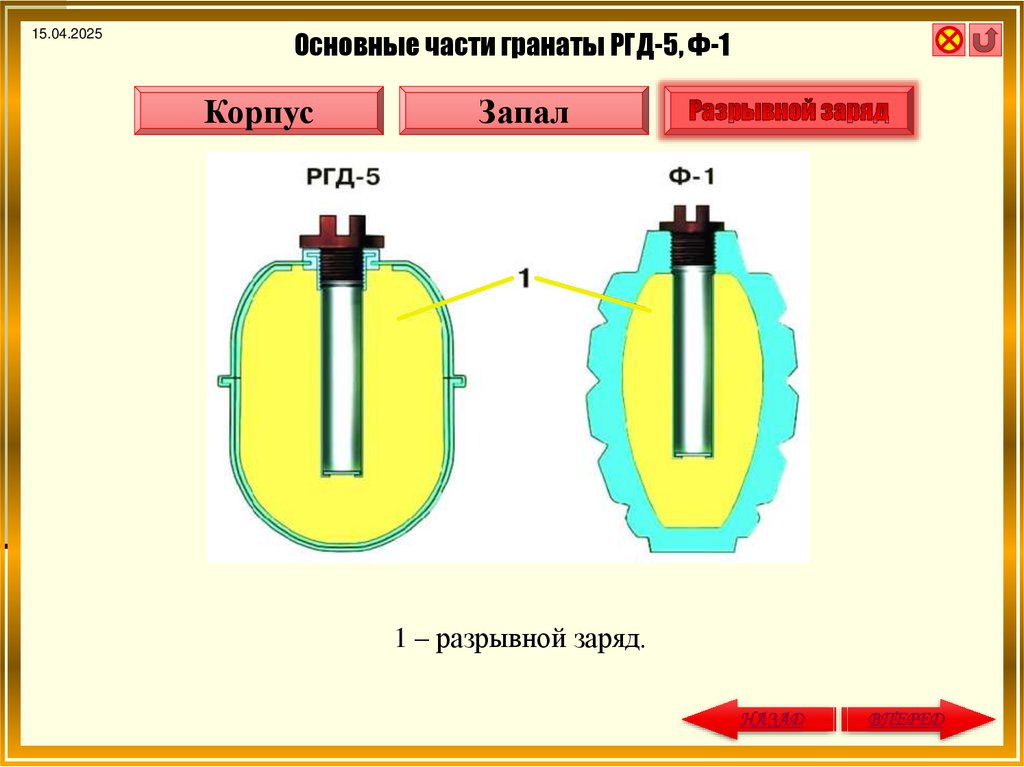

17.

15.04.2025
Основные части гранаты РГД-5, Ф-1
Корпус
Запал
1 – разрывной заряд.
НАЗАД
ВПЕРЕД

18.

15.04.2025

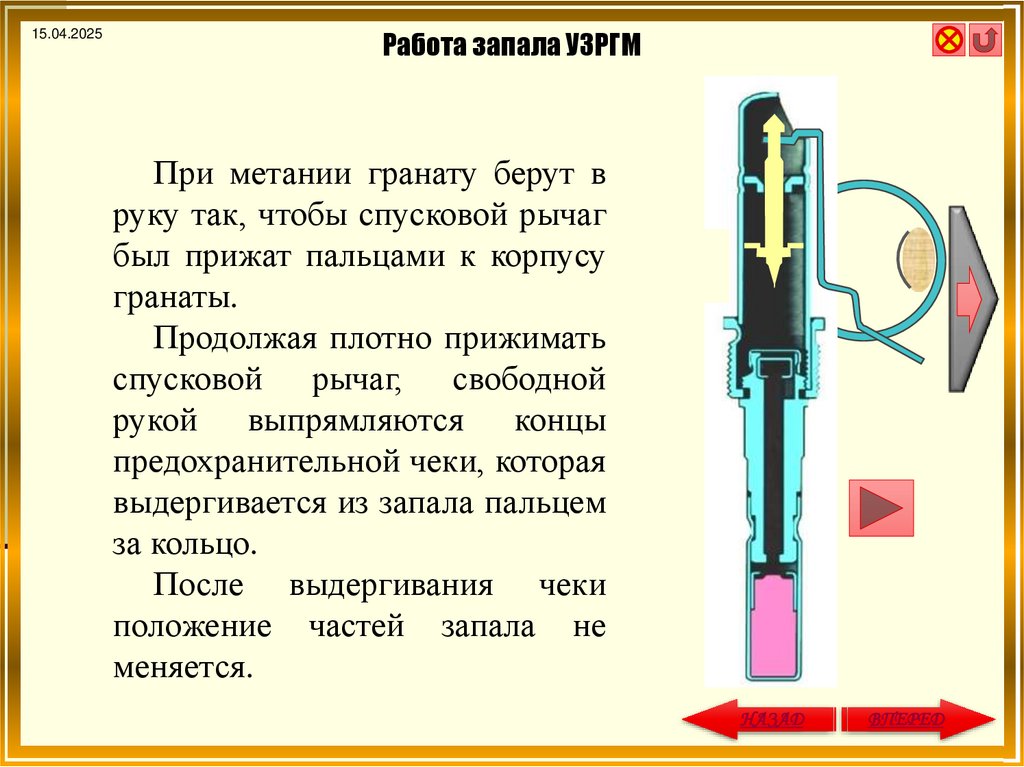

Работа запала УЗРГМ
При метании гранату берут в
руку так, чтобы спусковой рычаг
был прижат пальцами к корпусу
гранаты.
Продолжая плотно прижимать
спусковой рычаг, свободной
рукой выпрямляются концы
предохранительной чеки, которая
выдергивается из запала пальцем
за кольцо.
После выдергивания чеки
положение частей запала не
меняется.
НАЗАД
ВПЕРЕД

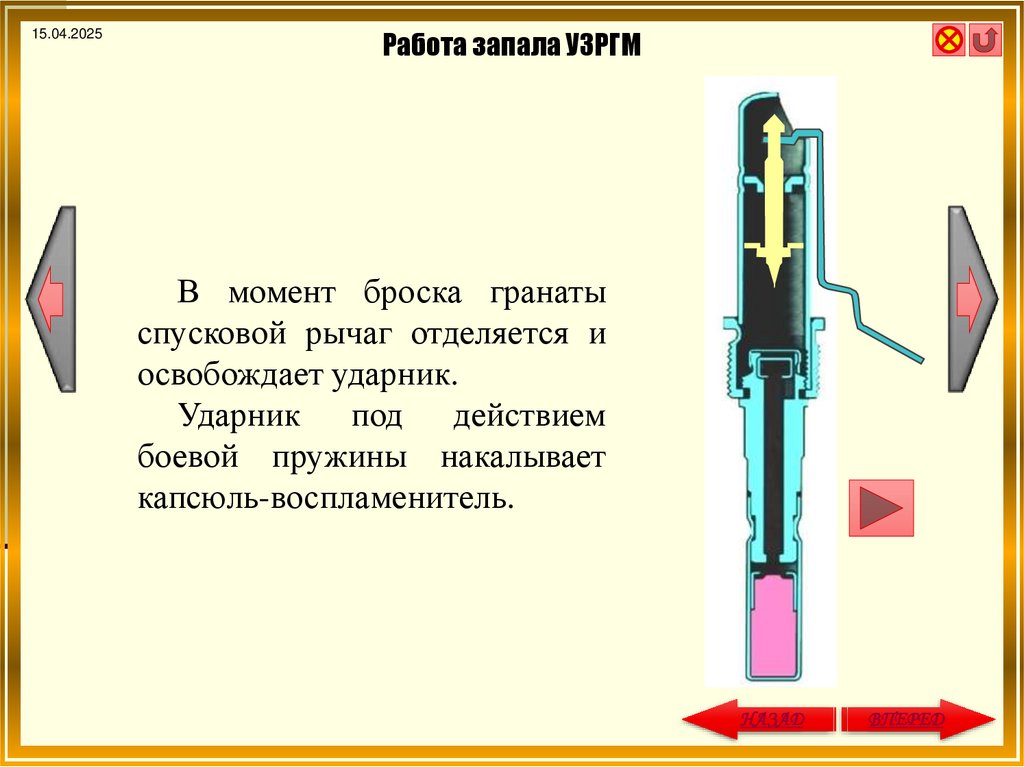

19.

15.04.2025
Работа запала УЗРГМ
В момент броска гранаты
спусковой рычаг отделяется и
освобождает ударник.
Ударник под действием
боевой пружины накалывает
капсюль-воспламенитель.
НАЗАД
ВПЕРЕД

20.

15.04.2025

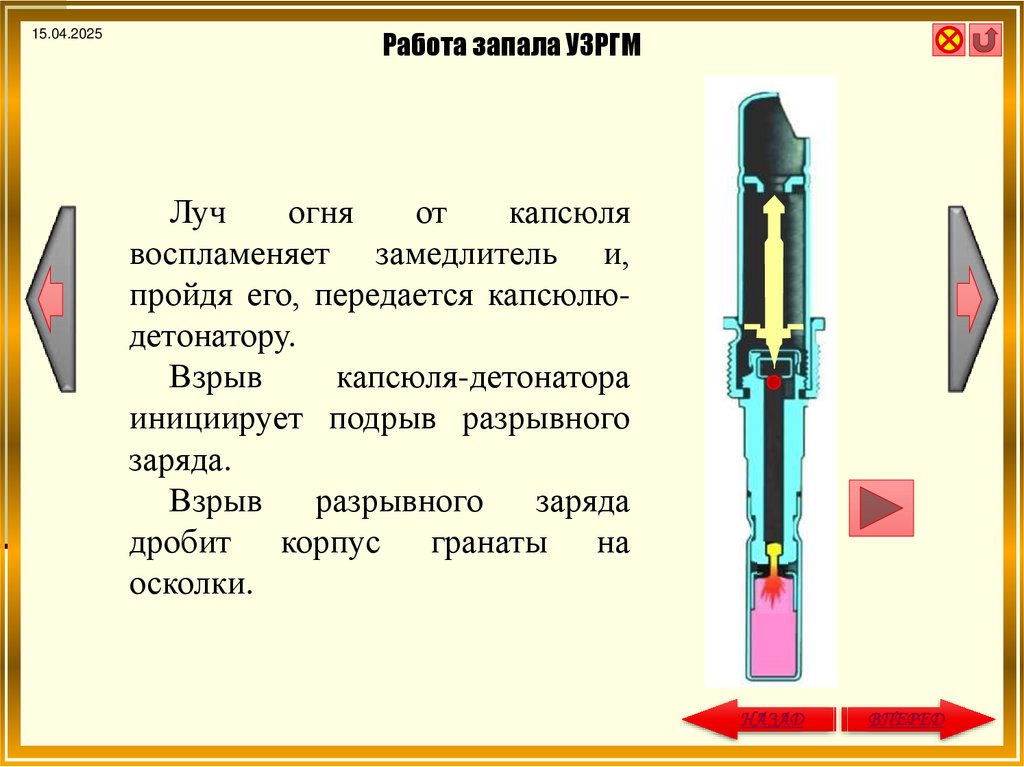

Работа запала УЗРГМ
Луч
огня
от
капсюля
воспламеняет замедлитель и,
пройдя его, передается капсюлюдетонатору.
Взрыв
капсюля-детонатора
инициирует подрыв разрывного
заряда.
Взрыв
разрывного
заряда
дробит корпус гранаты на
осколки.
НАЗАД
ВПЕРЕД

21.

15.04.2025

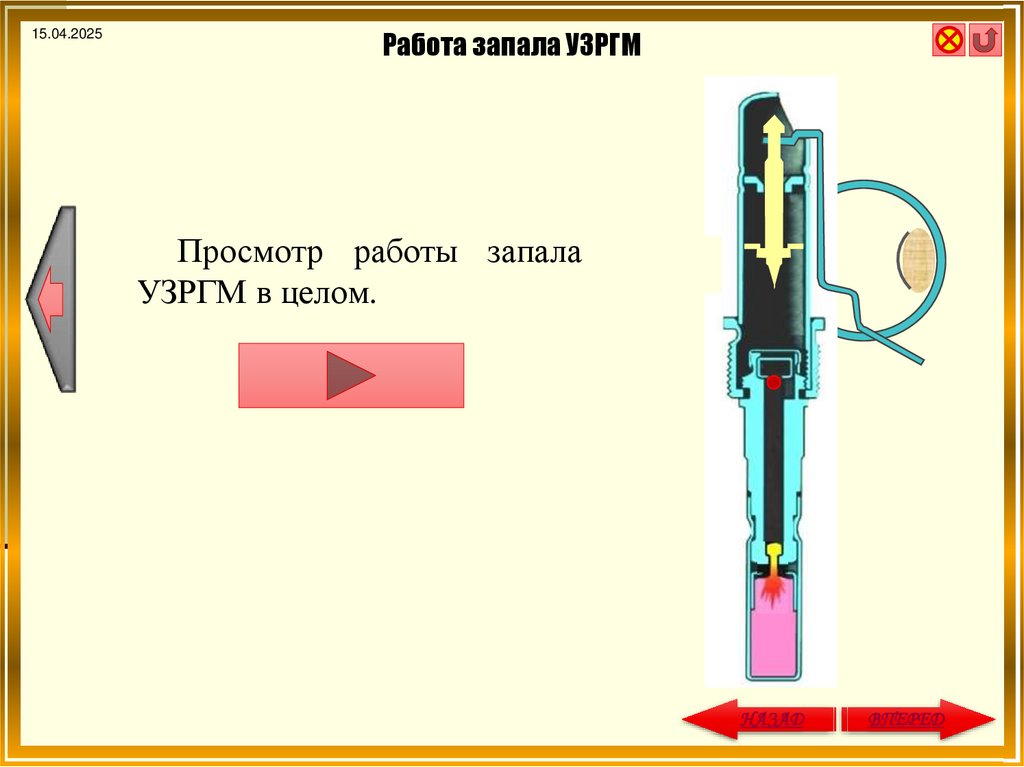

Работа запала УЗРГМ
Просмотр работы запала
УЗРГМ в целом.
НАЗАД
ВПЕРЕД

22.

15.04.2025

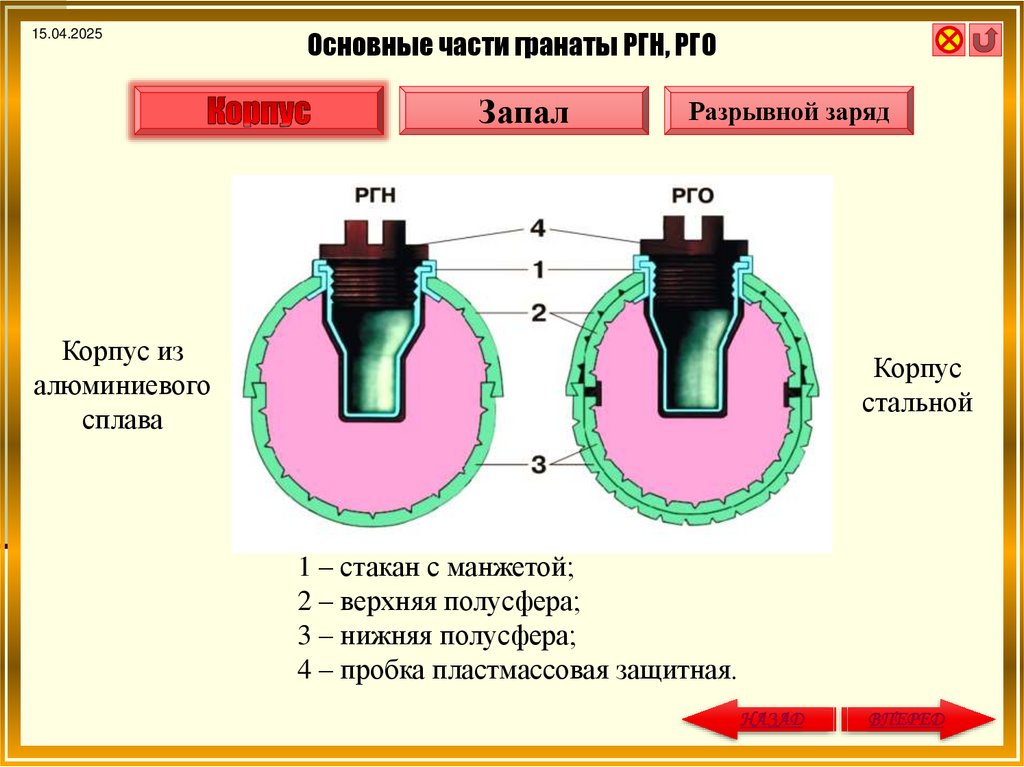

Основные части гранаты РГН, РГО
Запал
Разрывной заряд
Корпус из
алюминиевого
сплава
Корпус
стальной
1 – стакан с манжетой;
2 – верхняя полусфера;
3 – нижняя полусфера;
4 – пробка пластмассовая защитная.
НАЗАД
ВПЕРЕД

23.

Основные части гранаты РГН, РГО
15.04.2025
Корпус
УДЗ
Ударно-дистанционный
запал
Разрывной заряд
1 – корпус;
2 – накольно-предохранительный механизм;
3 – механизм дальнего взведения;
4 – датчик цели;
5 – механизм самоликвидатора;
6 – детонационный узел.
НАЗАД
ВПЕРЕД

24.

Основные части гранаты РГН, РГО
15.04.2025
Корпус
Разрывной заряд
1
УДЗ
Ударно-дистанционный
запал
НАЗАД
ВПЕРЕД

25.

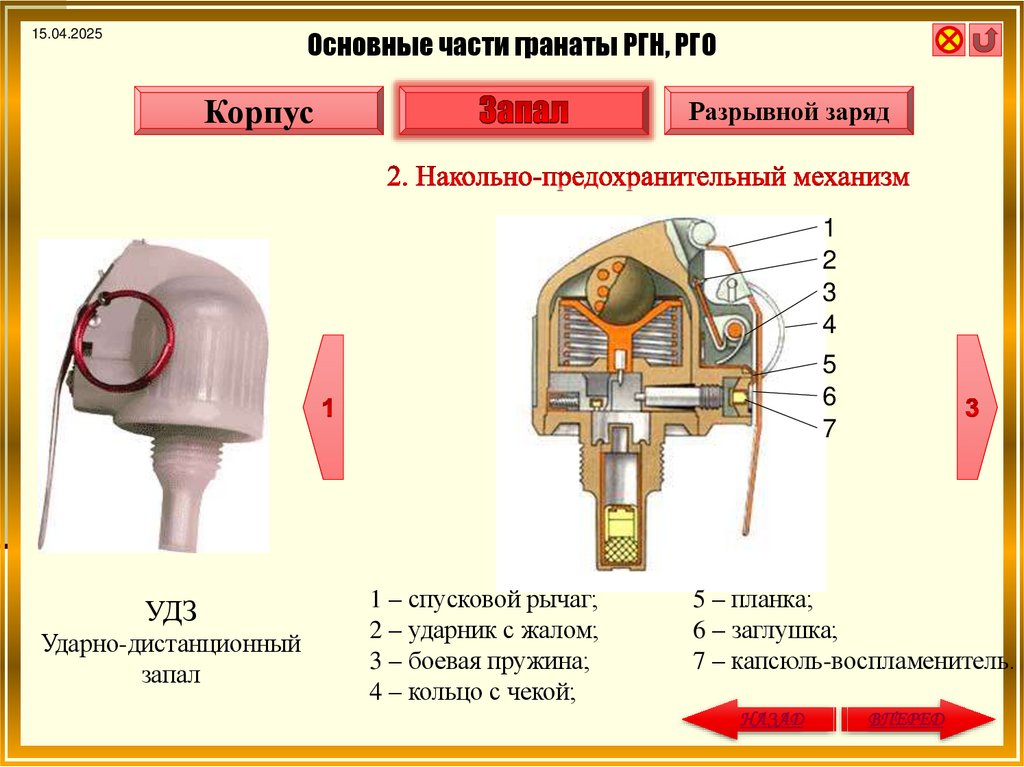

Основные части гранаты РГН, РГО
15.04.2025
Корпус
Разрывной заряд
1
2
3
4
5
6
7
УДЗ
Ударно-дистанционный
запал
1 – спусковой рычаг;
2 – ударник с жалом;
3 – боевая пружина;
4 – кольцо с чекой;
5 – планка;
6 – заглушка;
7 – капсюль-воспламенитель.
НАЗАД
ВПЕРЕД

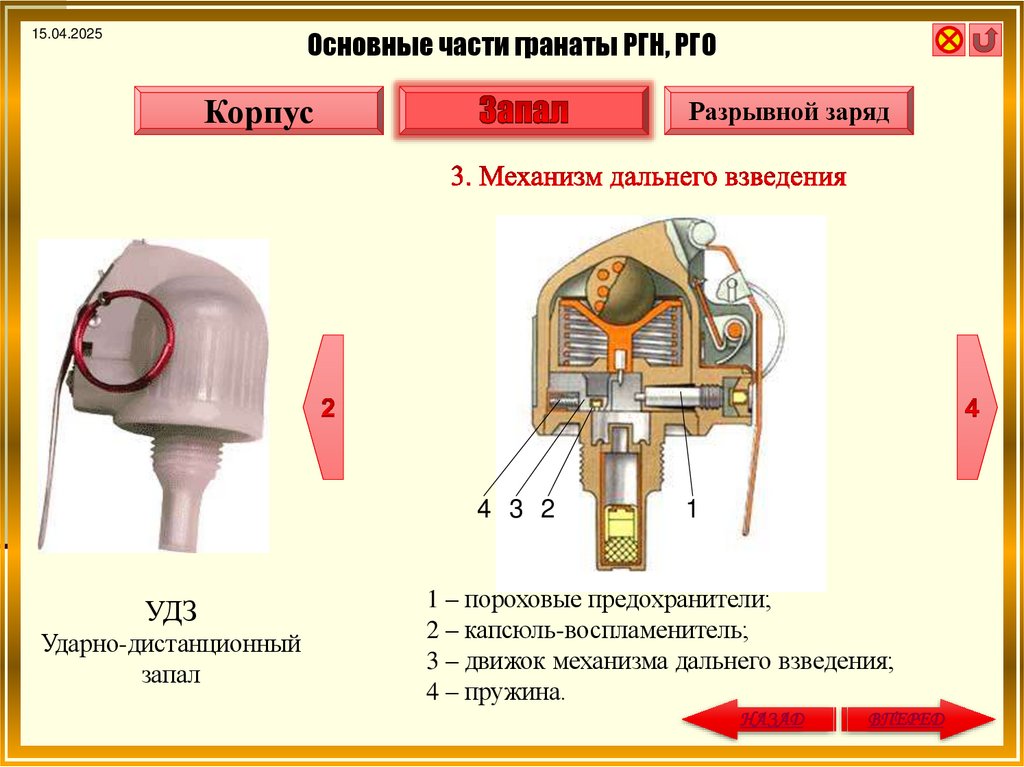

26.

Основные части гранаты РГН, РГО
15.04.2025
Корпус
Разрывной заряд
4 3 2
УДЗ
Ударно-дистанционный
запал
1
1 – пороховые предохранители;
2 – капсюль-воспламенитель;
3 – движок механизма дальнего взведения;
4 – пружина.
НАЗАД
ВПЕРЕД

27.

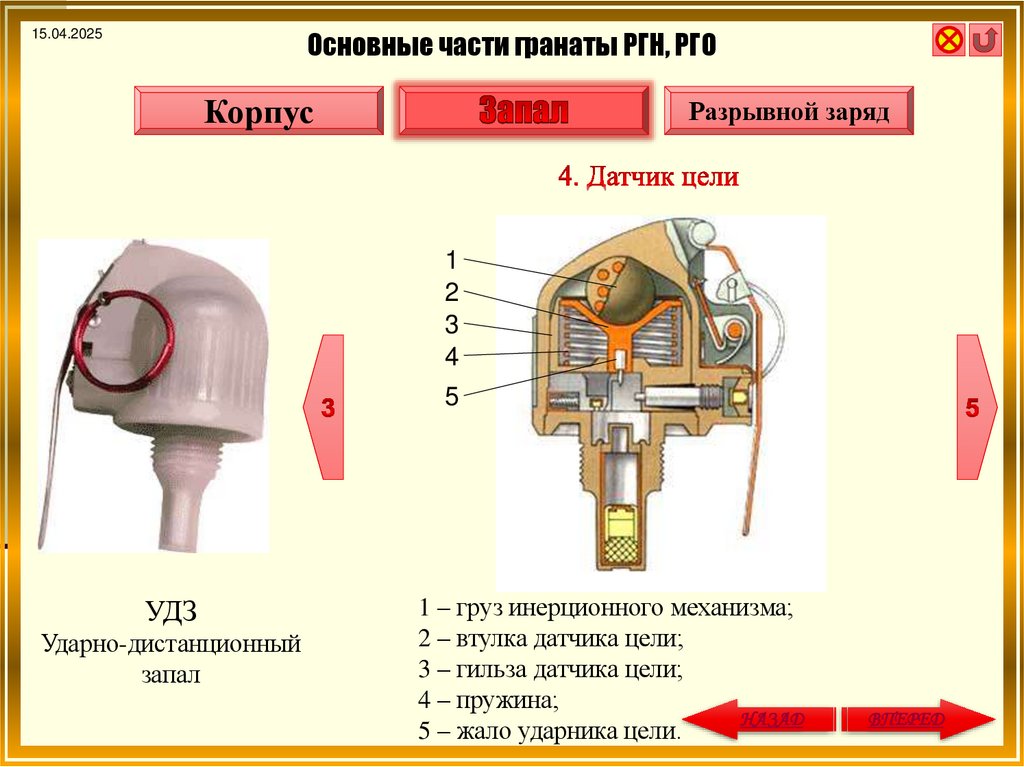

Основные части гранаты РГН, РГО
15.04.2025
Корпус
Разрывной заряд
1
2
3
4
5
УДЗ
Ударно-дистанционный
запал
1 – груз инерционного механизма;
2 – втулка датчика цели;
3 – гильза датчика цели;
4 – пружина;
НАЗАД
5 – жало ударника цели.
ВПЕРЕД

28.

Основные части гранаты РГН, РГО
15.04.2025
Корпус
Разрывной заряд
1
УДЗ
Ударно-дистанционный
запал
2
1 – капсюль-детонатор;
2 – замедлитель.
НАЗАД
ВПЕРЕД

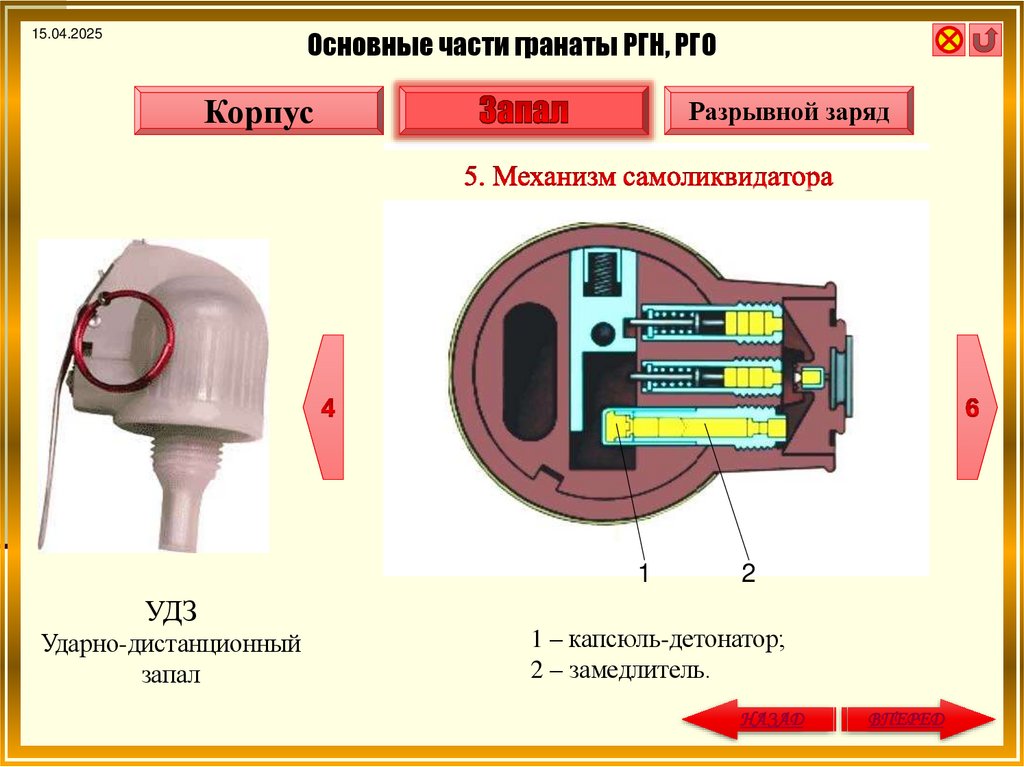

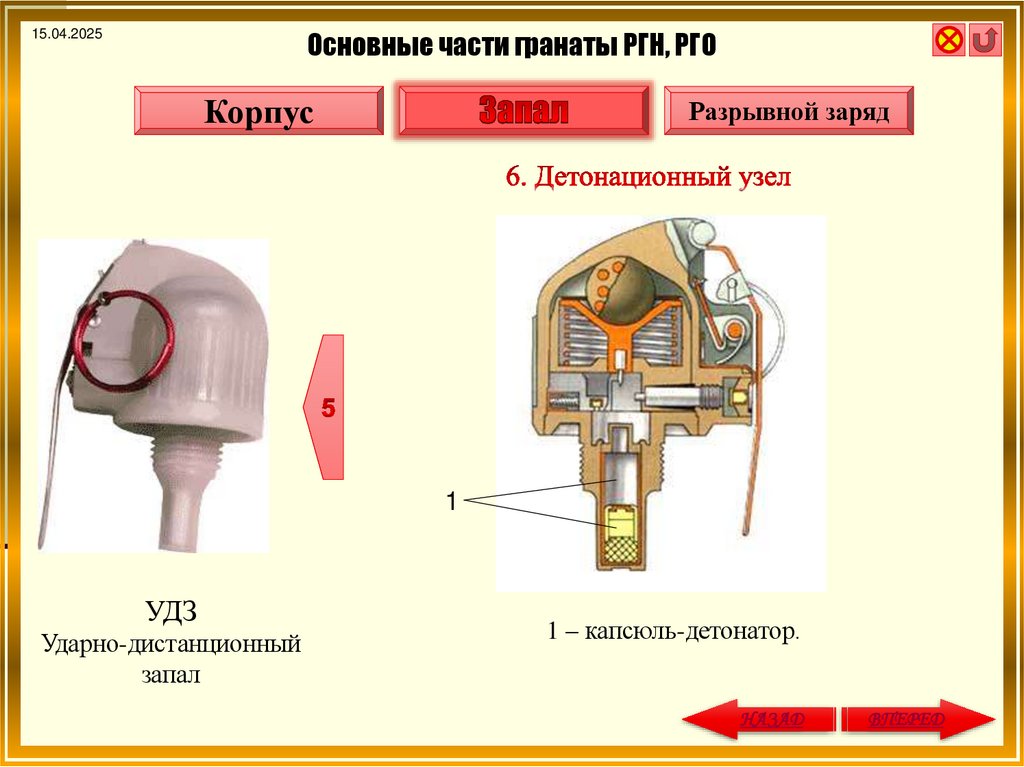

29.

Основные части гранаты РГН, РГО
15.04.2025
Корпус
Разрывной заряд
1
УДЗ
Ударно-дистанционный
запал
1 – капсюль-детонатор.
НАЗАД
ВПЕРЕД

30.

15.04.2025
Основные части гранаты РГН, РГО
Корпус
Запал
1
1 – разрывной заряд.
НАЗАД
ВПЕРЕД

31.

15.04.2025

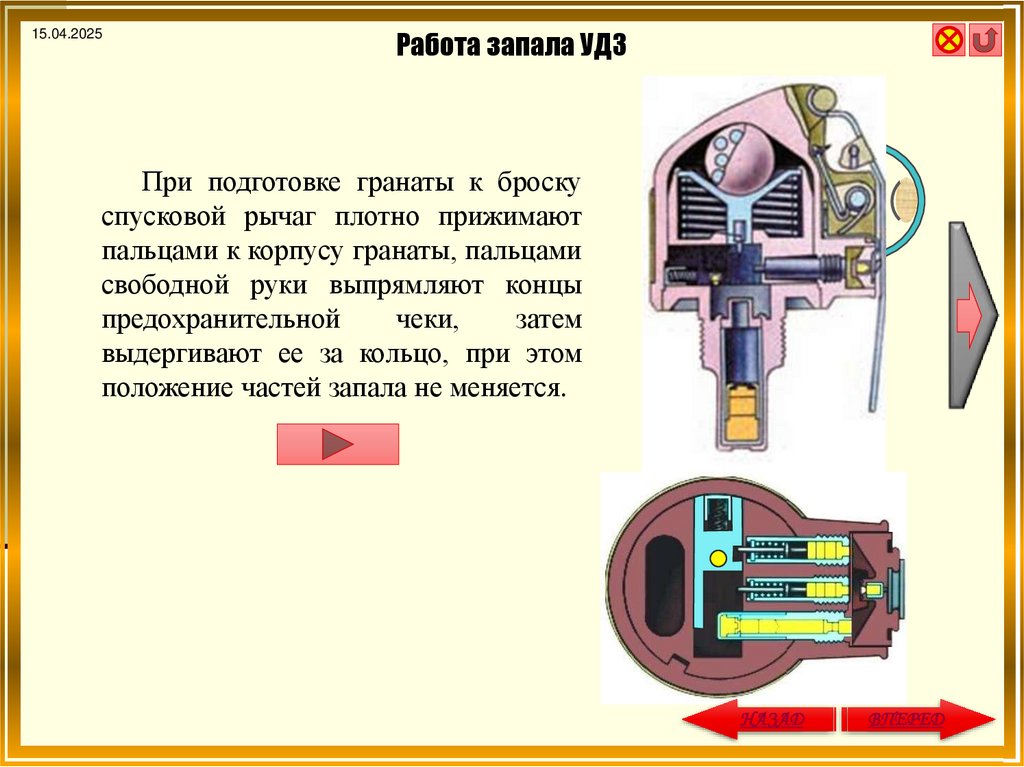

Работа запала УДЗ
При подготовке гранаты к броску
спусковой рычаг плотно прижимают
пальцами к корпусу гранаты, пальцами
свободной руки выпрямляют концы
предохранительной
чеки,
затем
выдергивают ее за кольцо, при этом
положение частей запала не меняется.
НАЗАД
ВПЕРЕД

32.

15.04.2025

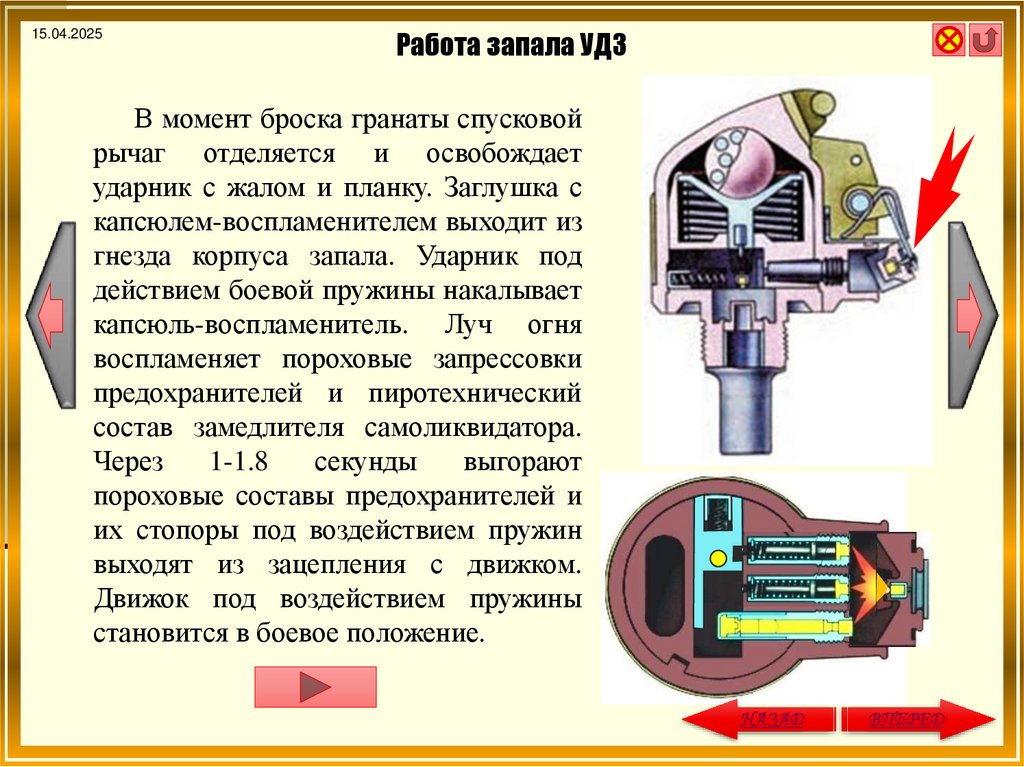

Работа запала УДЗ
В момент броска гранаты спусковой
рычаг отделяется и освобождает
ударник с жалом и планку. Заглушка с
капсюлем-воспламенителем выходит из
гнезда корпуса запала. Ударник под
действием боевой пружины накалывает
капсюль-воспламенитель. Луч огня
воспламеняет пороховые запрессовки
предохранителей и пиротехнический
состав замедлителя самоликвидатора.
Через
1-1.8
секунды
выгорают
пороховые составы предохранителей и
их стопоры под воздействием пружин
выходят из зацепления с движком.
Движок под воздействием пружины
становится в боевое положение.
НАЗАД
ВПЕРЕД

33.

15.04.2025

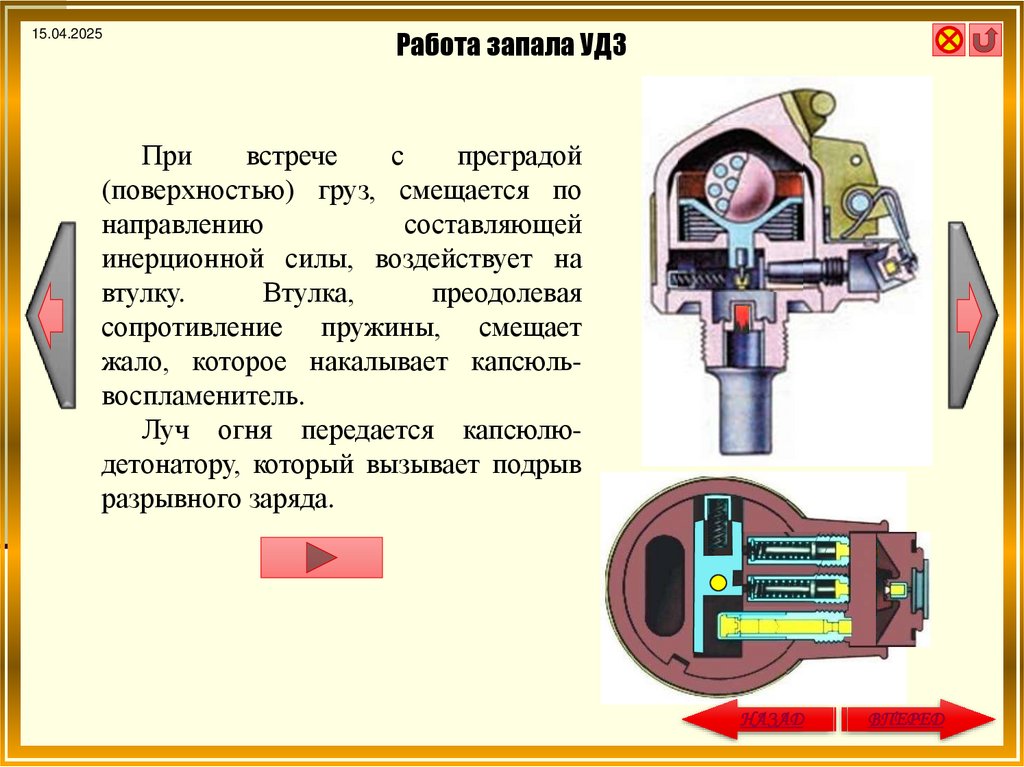

Работа запала УДЗ
При
встрече
с
преградой
(поверхностью) груз, смещается по
направлению
составляющей
инерционной силы, воздействует на
втулку.
Втулка,
преодолевая
сопротивление пружины, смещает
жало, которое накалывает капсюльвоспламенитель.
Луч огня передается капсюлюдетонатору, который вызывает подрыв
разрывного заряда.
НАЗАД
ВПЕРЕД

34.

15.04.2025
Работа запала УДЗ
В случае отказа запала в
инерционном действии через 3,3 - 4,3
сек. выгорает состав замедлителя,
воспламеняется
капсюль-детонатор
самоликвидатора, вызывая подрыв
детонационного узла.
НАЗАД
ВПЕРЕД

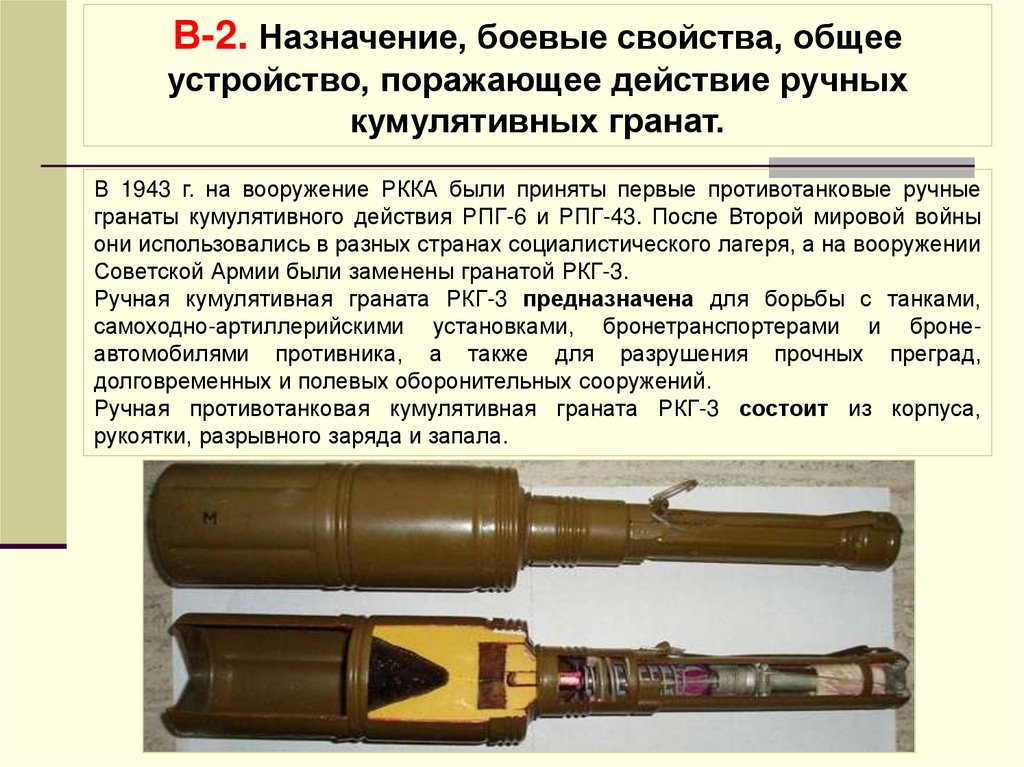

35.

В-2. Назначение, боевые свойства, общее
устройство, поражающее действие ручных
кумулятивных гранат.
В 1943 г. на вооружение РККА были приняты первые противотанковые ручные
гранаты кумулятивного действия РПГ-6 и РПГ-43. После Второй мировой войны
они использовались в разных странах социалистического лагеря, а на вооружении
Советской Армии были заменены гранатой РКГ-3.
Ручная кумулятивная граната РКГ-3 предназначена для борьбы с танками,
самоходно-артиллерийскими установками, бронетранспортерами и бронеавтомобилями противника, а также для разрушения прочных преград,
долговременных и полевых оборонительных сооружений.
Ручная противотанковая кумулятивная граната РКГ-3 состоит из корпуса,
рукоятки, разрывного заряда и запала.

36.

Корпус РКГ- 3 в разрезе
1 - оболочка; 2 - кумулятивная воронка; 3 - дно: 4
- крышка; 5 - трубка; 6 - резьба; 7 - основной
заряд; 8 – дополнительный заряд; 9 – картонная
прокладка; 10 - кумулятивная выемка.
Корпус гранаты - цилиндрический, служит для помещения разрывного
заряда и запала. Корпус закрывается крышками. Верхняя крышка имеет
резьбу для навинчивания рукоятки.
Снаружи на корпус гранаты наносятся правила метания и маркировка.

37.

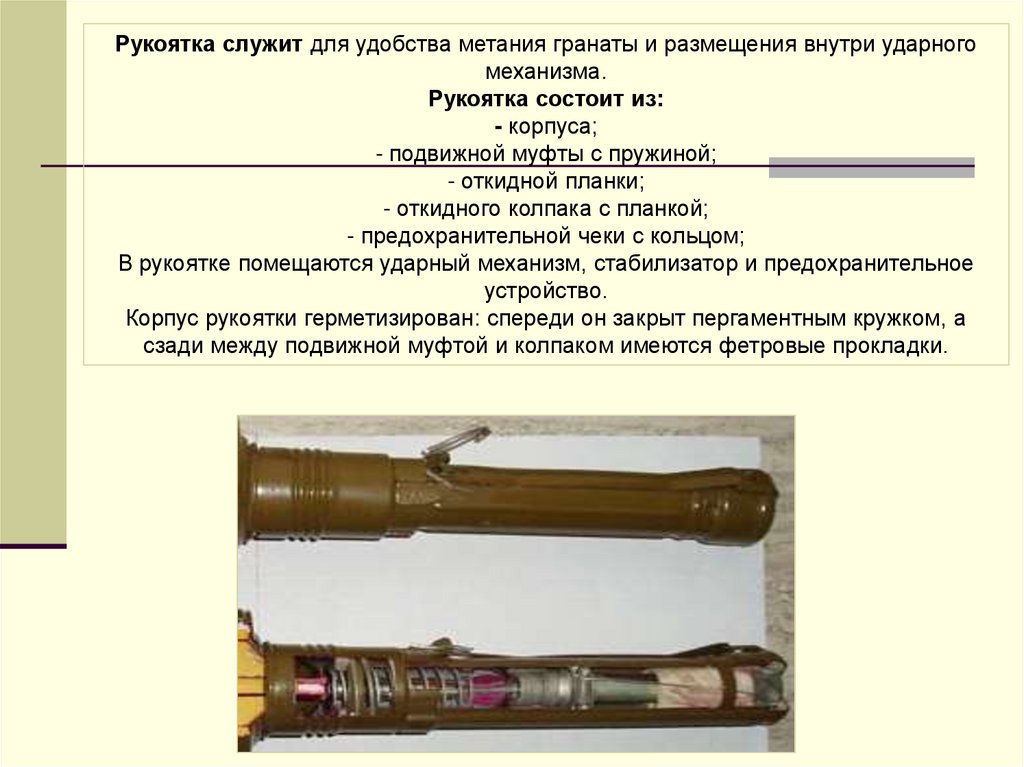

Рукоятка служит для удобства метания гранаты и размещения внутри ударного
механизма.
Рукоятка состоит из:
- корпуса;
- подвижной муфты с пружиной;
- откидной планки;
- откидного колпака с планкой;
- предохранительной чеки с кольцом;
В рукоятке помещаются ударный механизм, стабилизатор и предохранительное
устройство.
Корпус рукоятки герметизирован: спереди он закрыт пергаментным кружком, а
сзади между подвижной муфтой и колпаком имеются фетровые прокладки.

38.

Подвижная муфта имеет нарезку для навинчивания на крышку
корпуса гранаты. На ее боковой поверхности имеются проушина
с отверстиями для предохранительной чеки и два паза. С
помощью проушины и чеки подвижная муфта соединяется с
откидной планкой. В одном пазу подвижной муфты помещается
пружинный конец откидной планки, а во втором (размещенном
диаметрально противоположно) - конец планки откидного
колпака с шариком.

39.

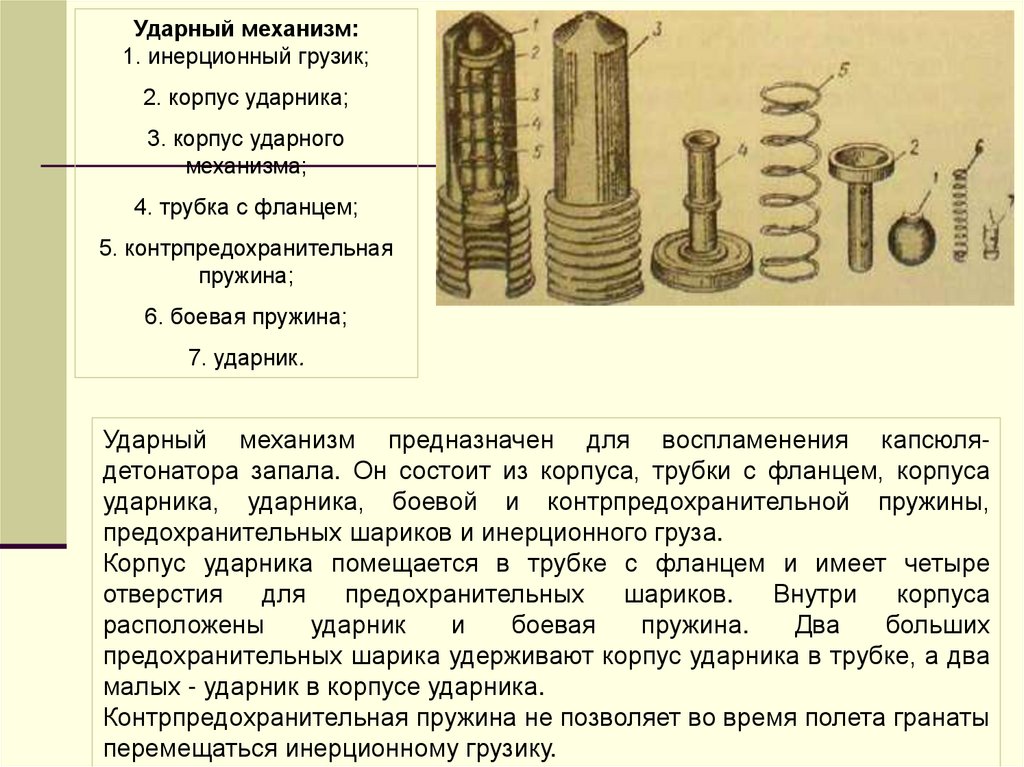

Ударный механизм:
1. инерционный грузик;
2. корпус ударника;
3. корпус ударного
механизма;
4. трубка с фланцем;
5. контрпредохранительная
пружина;
6. боевая пружина;
7. ударник.
Ударный механизм предназначен для воспламенения капсюлядетонатора запала. Он состоит из корпуса, трубки с фланцем, корпуса
ударника, ударника, боевой и контрпредохранительной пружины,
предохранительных шариков и инерционного груза.
Корпус ударника помещается в трубке с фланцем и имеет четыре
отверстия
для
предохранительных
шариков.
Внутри
корпуса
расположены
ударник
и
боевая
пружина.
Два
больших
предохранительных шарика удерживают корпус ударника в трубке, а два
малых - ударник в корпусе ударника.
Контрпредохранительная пружина не позволяет во время полета гранаты
перемещаться инерционному грузику.

40.

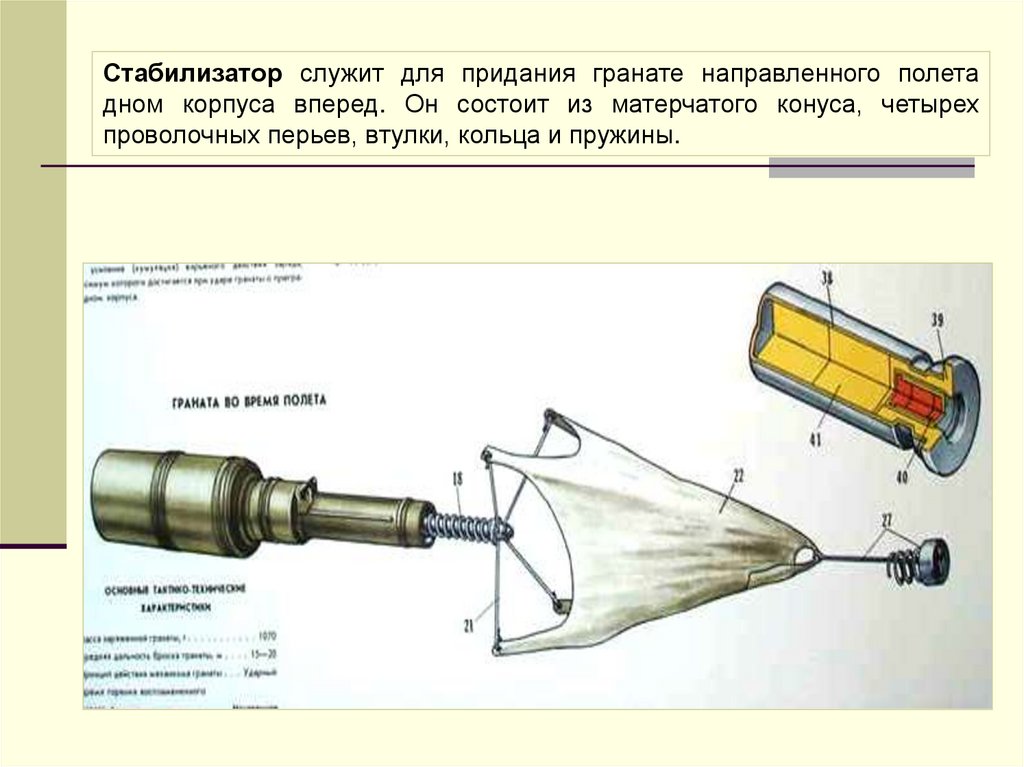

Стабилизатор служит для придания гранате направленного полета
дном корпуса вперед. Он состоит из матерчатого конуса, четырех
проволочных перьев, втулки, кольца и пружины.

41.

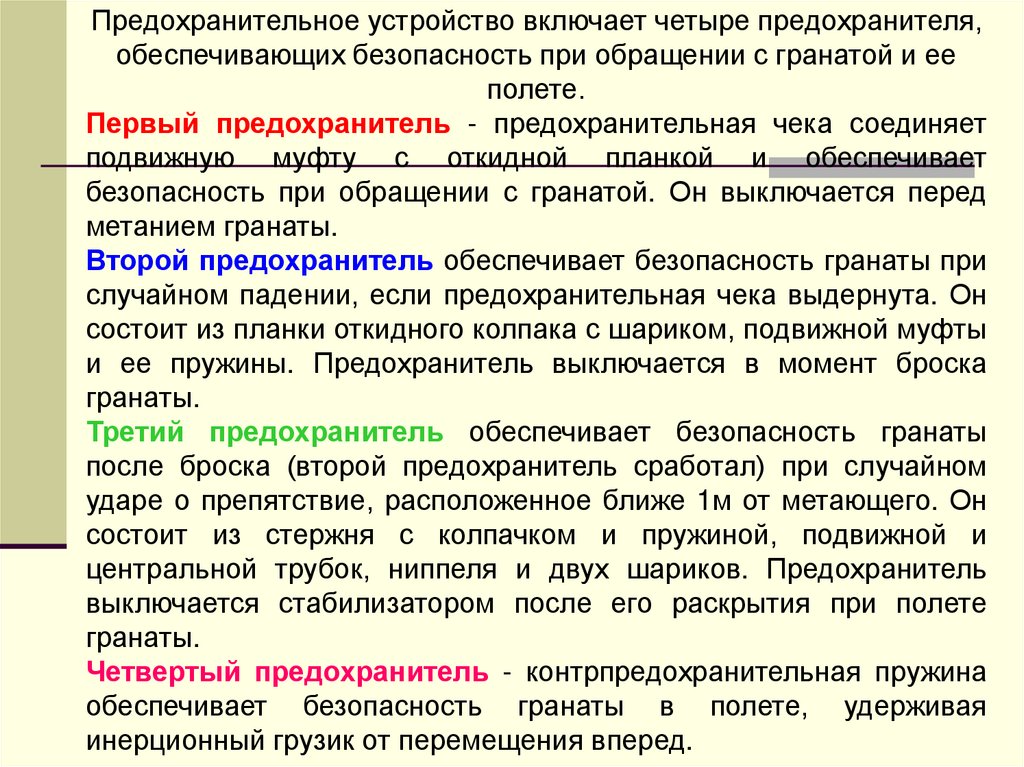

Предохранительное устройство включает четыре предохранителя,
обеспечивающих безопасность при обращении с гранатой и ее
полете.
Первый предохранитель - предохранительная чека соединяет
подвижную муфту с откидной планкой и обеспечивает
безопасность при обращении с гранатой. Он выключается перед
метанием гранаты.
Второй предохранитель обеспечивает безопасность гранаты при
случайном падении, если предохранительная чека выдернута. Он
состоит из планки откидного колпака с шариком, подвижной муфты
и ее пружины. Предохранитель выключается в момент броска
гранаты.
Третий предохранитель обеспечивает безопасность гранаты
после броска (второй предохранитель сработал) при случайном
ударе о препятствие, расположенное ближе 1м от метающего. Он
состоит из стержня с колпачком и пружиной, подвижной и
центральной трубок, ниппеля и двух шариков. Предохранитель
выключается стабилизатором после его раскрытия при полете
гранаты.
Четвертый предохранитель - контрпредохранительная пружина
обеспечивает безопасность гранаты в полете, удерживая
инерционный грузик от перемещения вперед.

42.

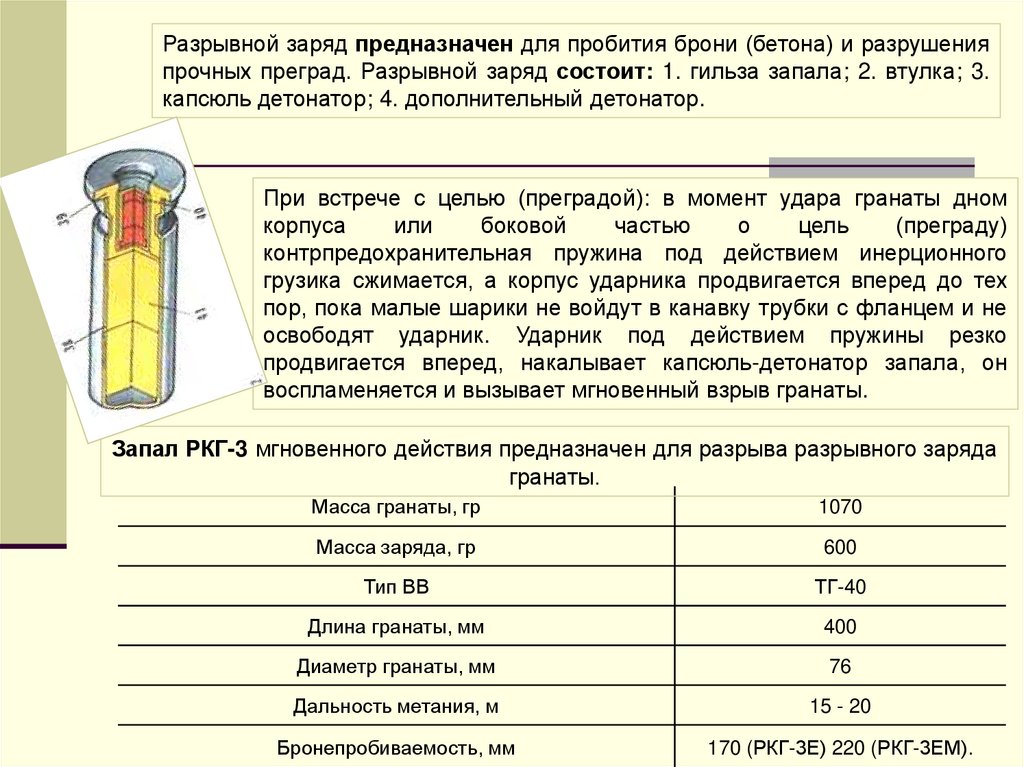

Разрывной заряд предназначен для пробития брони (бетона) и разрушения
прочных преград. Разрывной заряд состоит: 1. гильза запала; 2. втулка; 3.
капсюль детонатор; 4. дополнительный детонатор.
При встрече с целью (преградой): в момент удара гранаты дном
корпуса
или
боковой
частью
о
цель
(преграду)
контрпредохранительная пружина под действием инерционного
грузика сжимается, а корпус ударника продвигается вперед до тех
пор, пока малые шарики не войдут в канавку трубки с фланцем и не
освободят ударник. Ударник под действием пружины резко
продвигается вперед, накалывает капсюль-детонатор запала, он
воспламеняется и вызывает мгновенный взрыв гранаты.
Запал РКГ-3 мгновенного действия предназначен для разрыва разрывного заряда
гранаты.
Масса гранаты, гр
1070
Масса заряда, гр
600
Тип ВВ
ТГ-40
Длина гранаты, мм
400
Диаметр гранаты, мм
76
Дальность метания, м
15 - 20
Бронепробиваемость, мм
170 (РКГ-3Е) 220 (РКГ-3ЕМ).

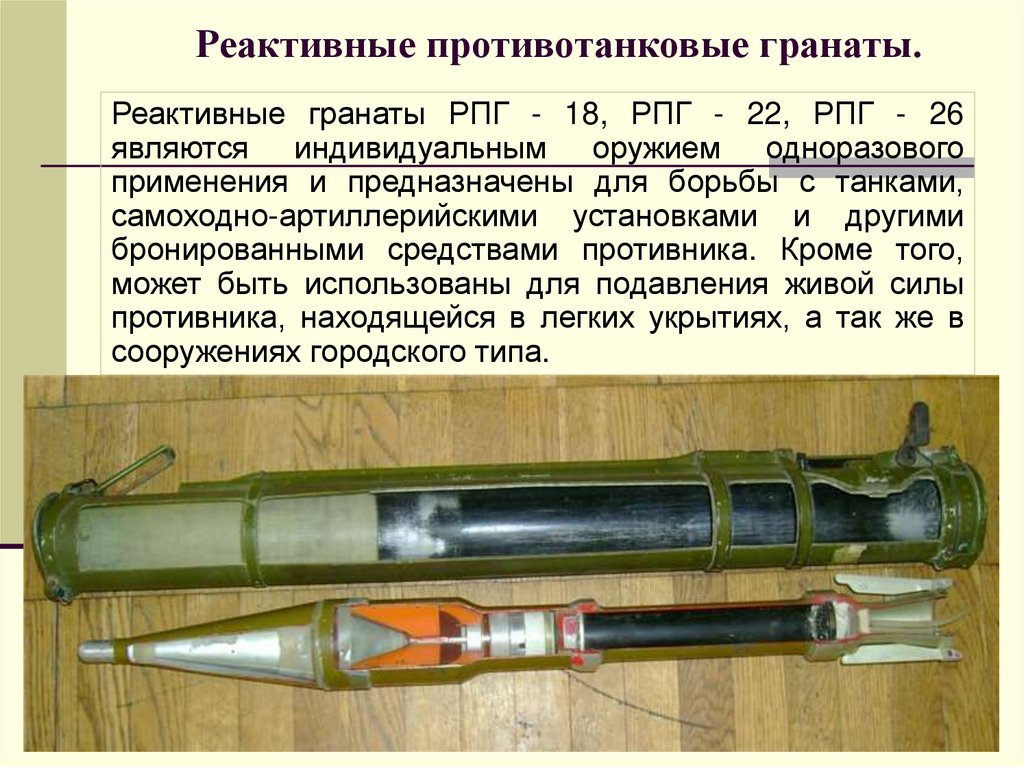

43. Реактивные противотанковые гранаты.

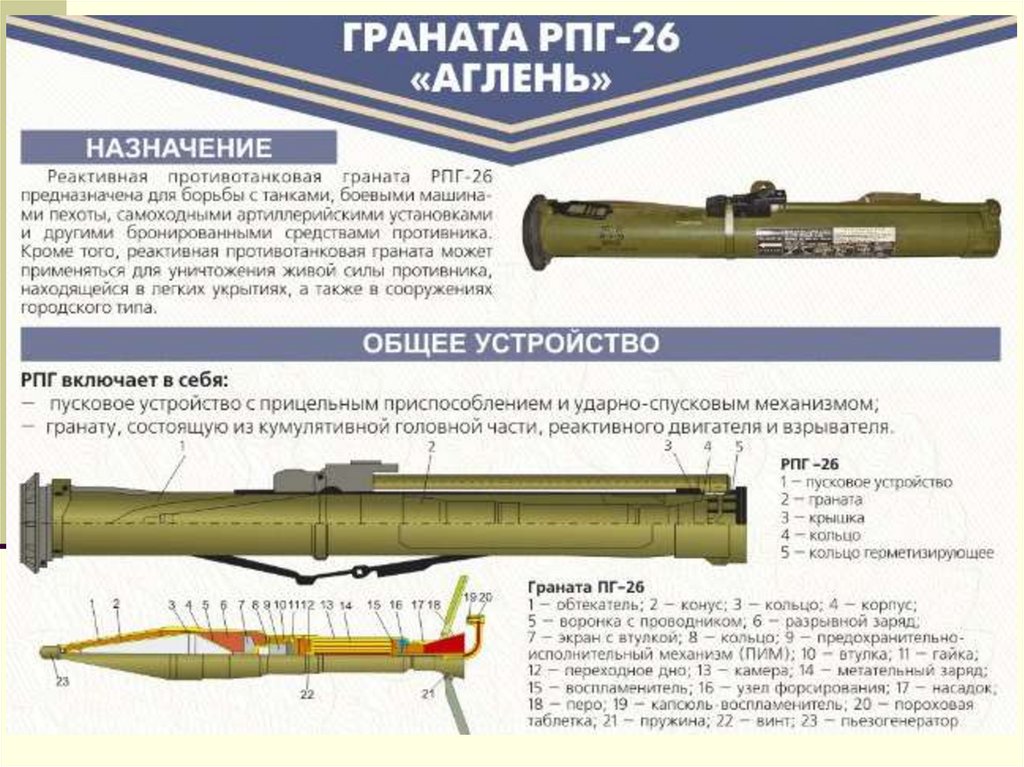

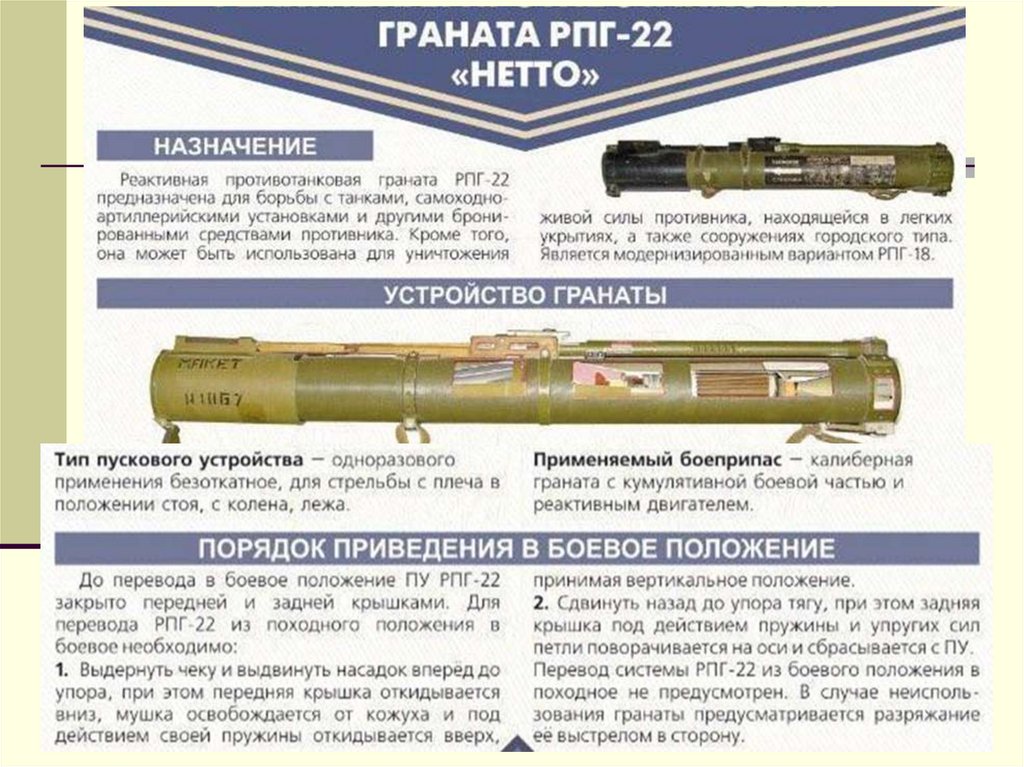

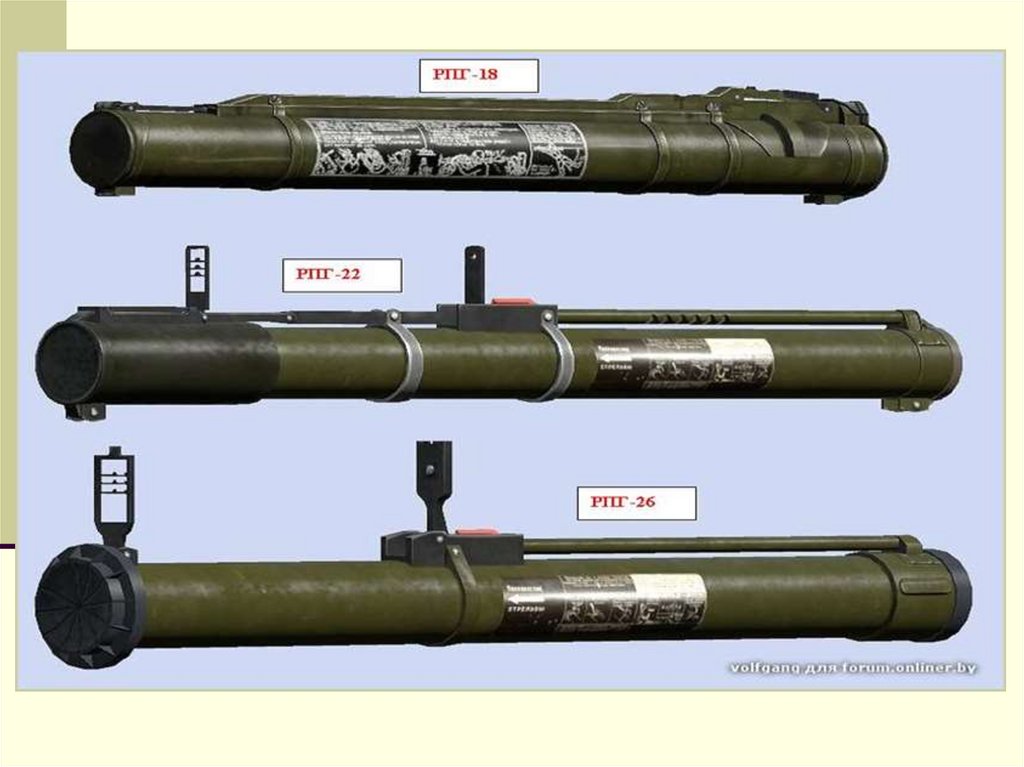

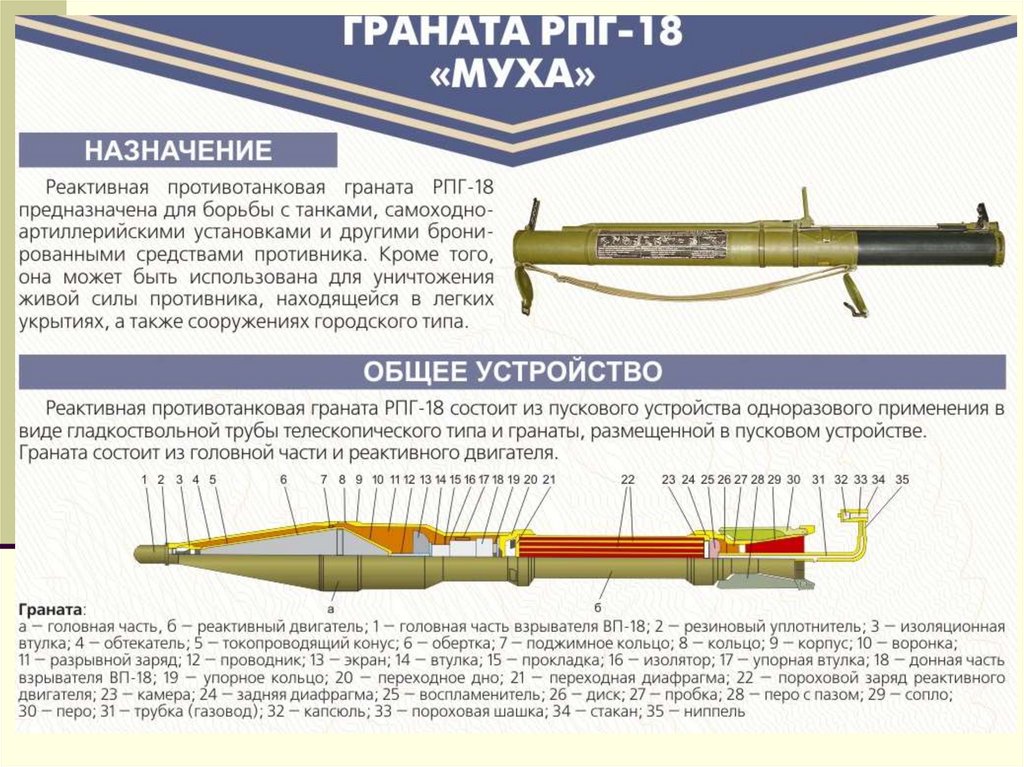

Реактивные гранаты РПГ - 18, РПГ - 22, РПГ - 26
являются индивидуальным оружием одноразового
применения и предназначены для борьбы с танками,
самоходно-артиллерийскими установками и другими
бронированными средствами противника. Кроме того,
может быть использованы для подавления живой силы
противника, находящейся в легких укрытиях, а так же в
сооружениях городского типа.

44. ОСНОВНЫЕ ТАКТИКО-ТЕХНИЧЕСКИЕ ДАННЫЕ РЕАКТИВНЫХ ПРОТИВОТАНКОВЫХ ГРАНАТ

Боевые свойства РПГ
РПГ-18
Калибр, мм
64
Длина в проходном положении, мм
705
Длина в боевом положении, мм
1050
Вес, кг
2,6
Начальная скорость полета гранаты,
114
м/с
Дальность прямого выстрела по
135
цели, высотой 2 метра (м)
Прицельная дальность стрельбы, м
200
Время перевода пускового
устройства из походного
8 – 10
положения в боевое, с
Пробиваемая броня, угол до 60 град. до 30 см.
РПГ – 22
РПГ – 26
72,5
755
850
2,7
133
72,5
770
770
2,9
144
160
170
250
250
8 – 10
не более
10
до 44 см.
до 40 см.

45.

46.

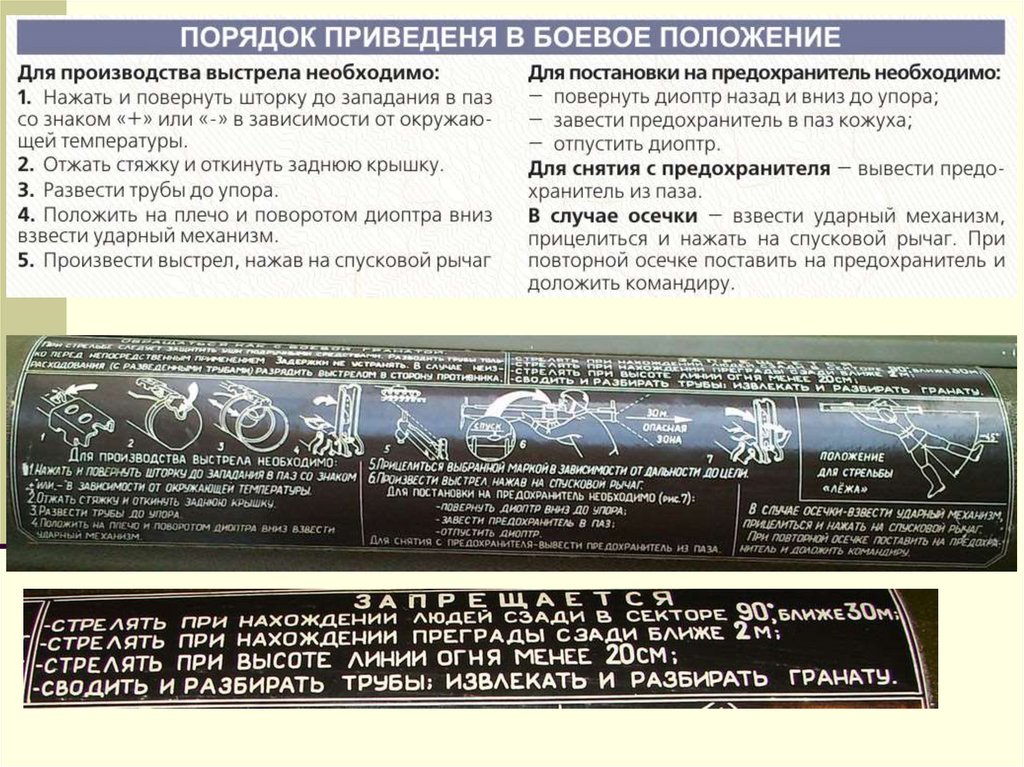

47.

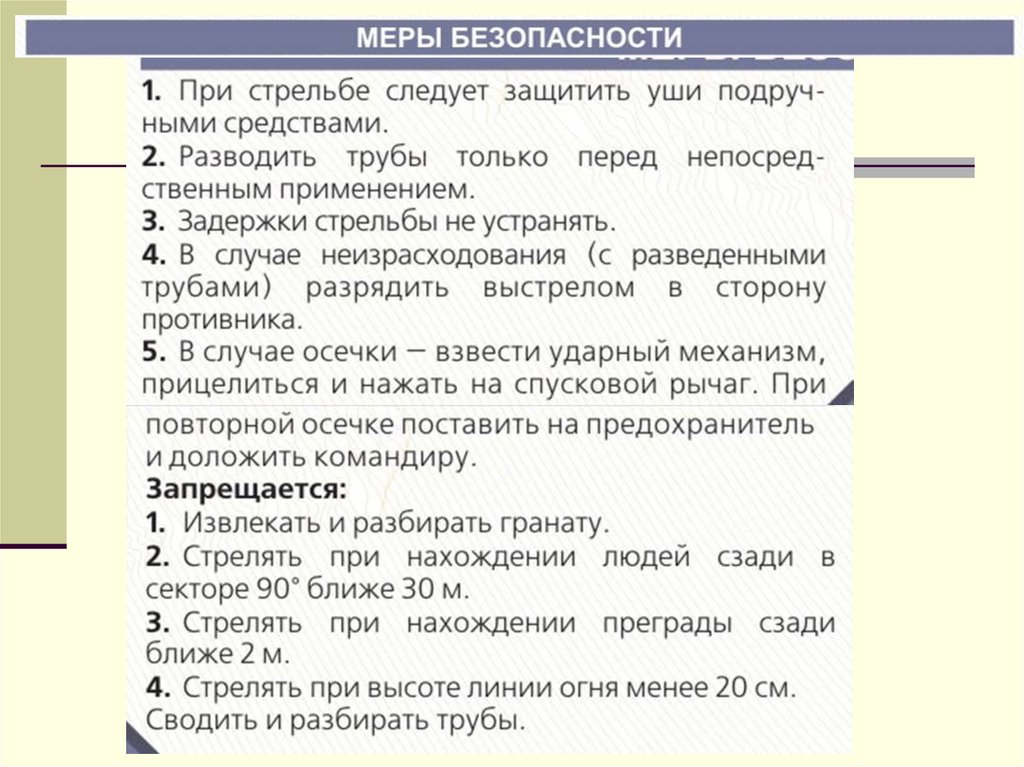

48.

49.

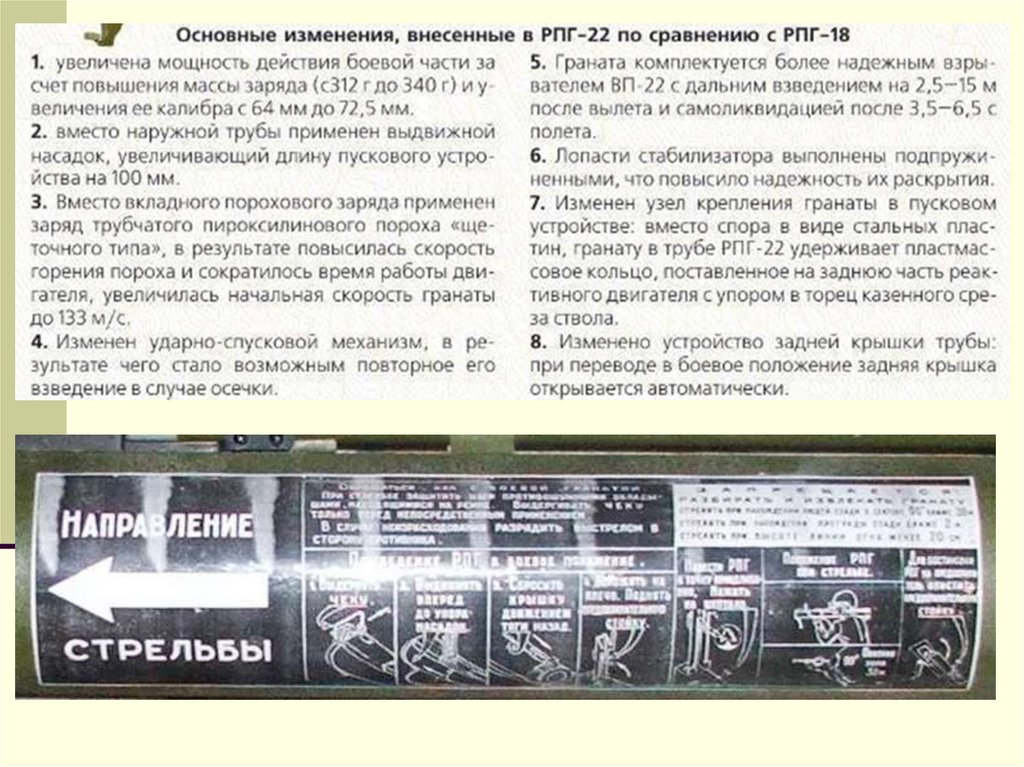

50.

51.

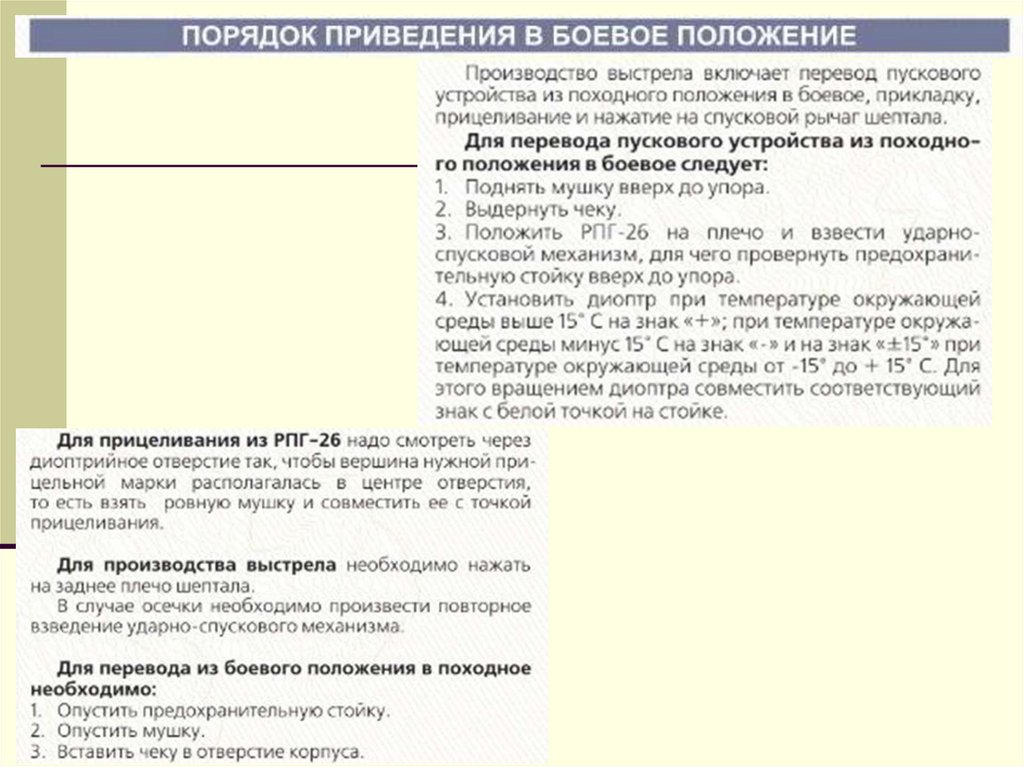

52.

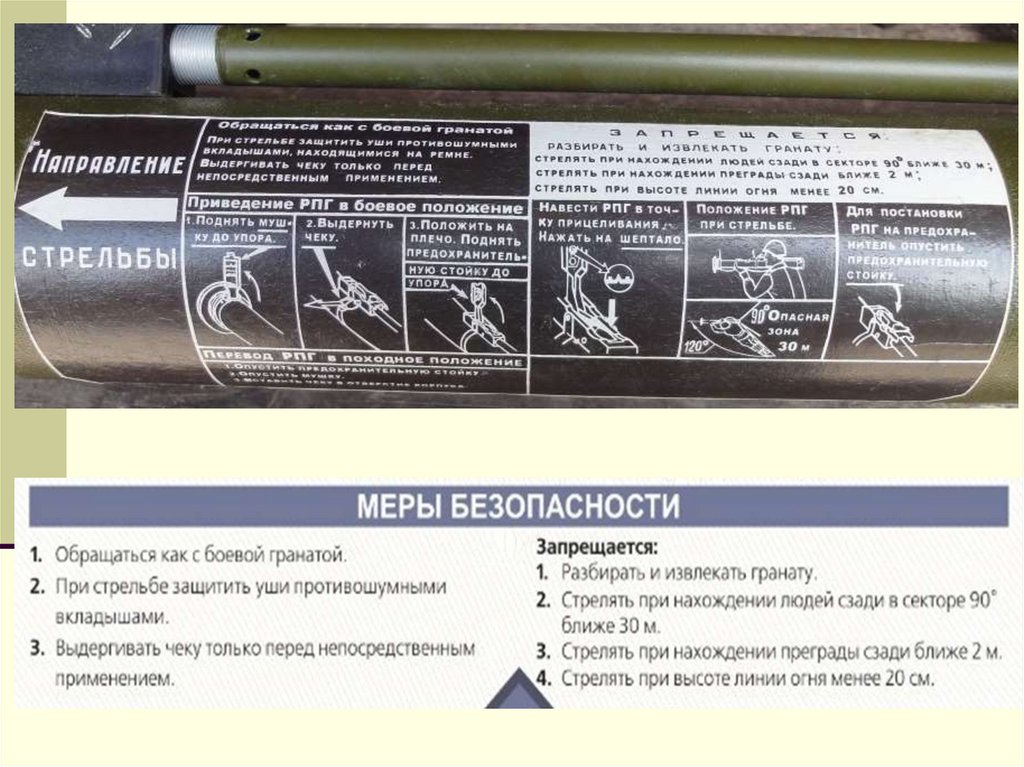

53.

54.

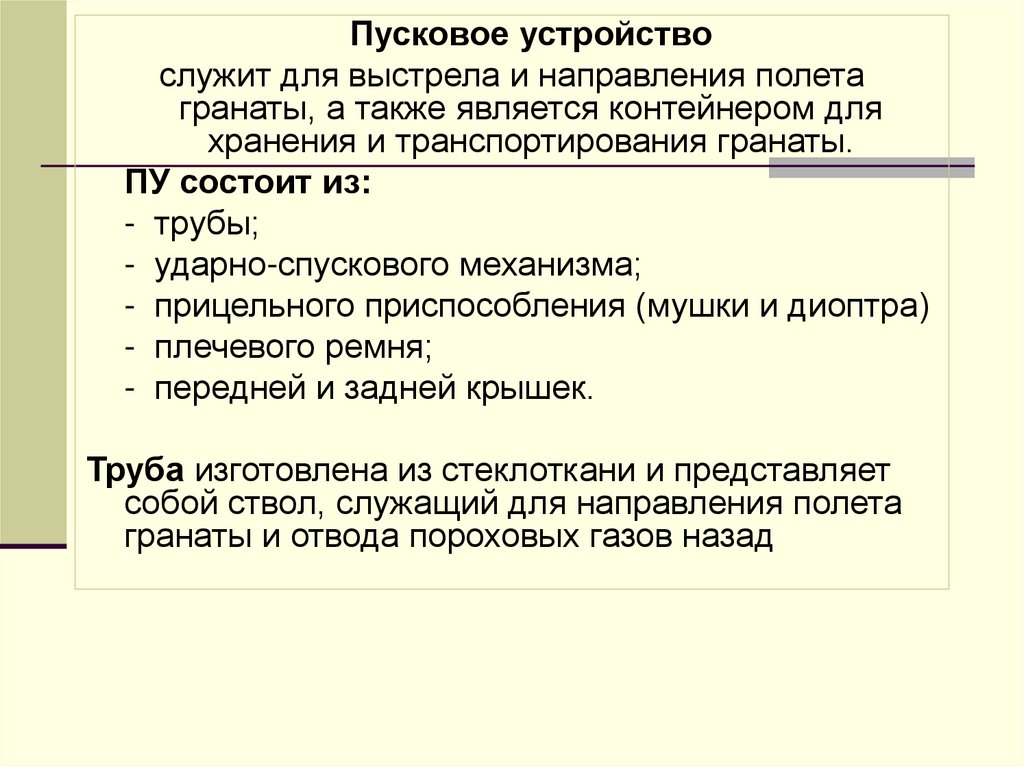

Пусковое устройство
служит для выстрела и направления полета
гранаты, а также является контейнером для
хранения и транспортирования гранаты.
ПУ состоит из:
- трубы;
- ударно-спускового механизма;
- прицельного приспособления (мушки и диоптра)
- плечевого ремня;
- передней и задней крышек.
Труба изготовлена из стеклоткани и представляет
собой ствол, служащий для направления полета
гранаты и отвода пороховых газов назад

55.

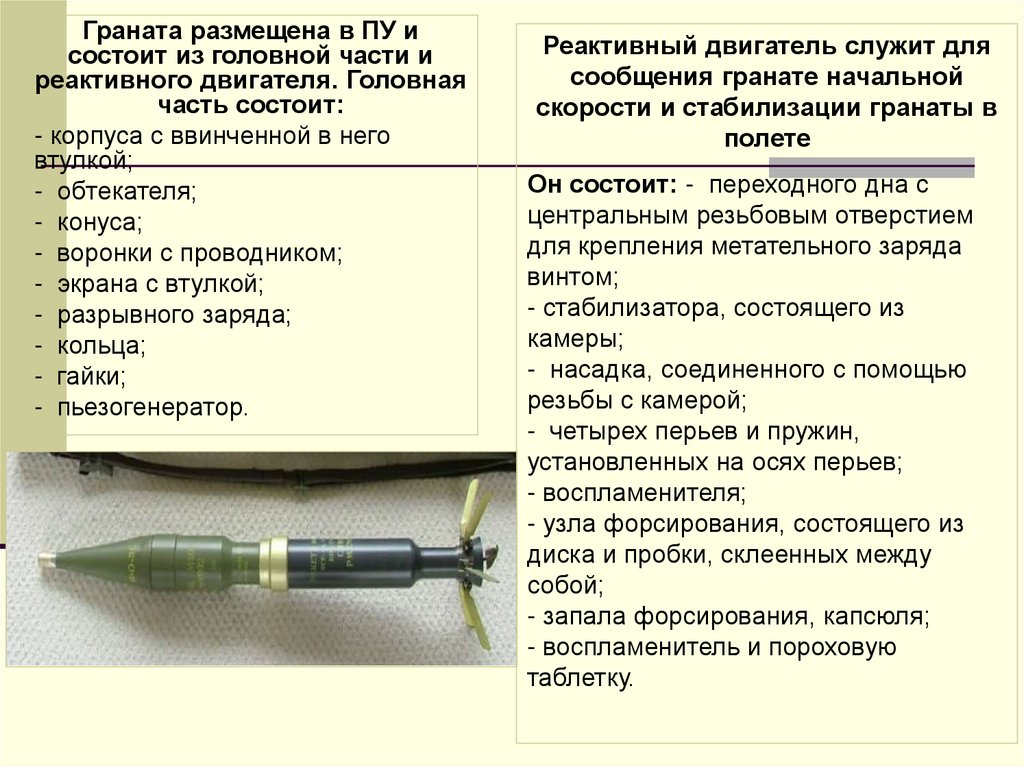

Граната размещена в ПУ и
состоит из головной части и
реактивного двигателя. Головная
часть состоит:
- корпуса с ввинченной в него
втулкой;
- обтекателя;
- конуса;
- воронки с проводником;
- экрана с втулкой;
- разрывного заряда;
- кольца;
- гайки;
- пьезогенератор.
Реактивный двигатель служит для
сообщения гранате начальной
скорости и стабилизации гранаты в
полете
Он состоит: - переходного дна с
центральным резьбовым отверстием
для крепления метательного заряда
винтом;
- стабилизатора, состоящего из
камеры;
- насадка, соединенного с помощью
резьбы с камерой;
- четырех перьев и пружин,
установленных на осях перьев;
- воспламенителя;
- узла форсирования, состоящего из
диска и пробки, склеенных между
собой;
- запала форсирования, капсюля;
- воспламенитель и пороховую
таблетку.

56. Метательный снаряд состоит из трубчатых элементов, скрепленных с одной стороны герметиком с металлическим диском.

Взрыватель 7В20 предназначен для обеспечения детонации
разрывного заряда головной части гранаты при встрече с преградой.
Взрыватель 7В20 пьезоэлектрический, мгновенного действия,
предохранительного типа, с механизмами дальнего взведения и
самоликвидации.
Состоит из:
- пьезогенератор ВП - 16;
- предохранительно - исполнительного механизма (7В20Д4).
Взрыватель взводится на расстоянии от 2,5 до 15м, от дульного среза
гранатомета. Самоликвидация взрывателя (и гранаты) происходит по
истечению 3,5 - 8с после выстрела. Узел крепления в ПУ состоит из
пластмассового кольца и крышки.

57.

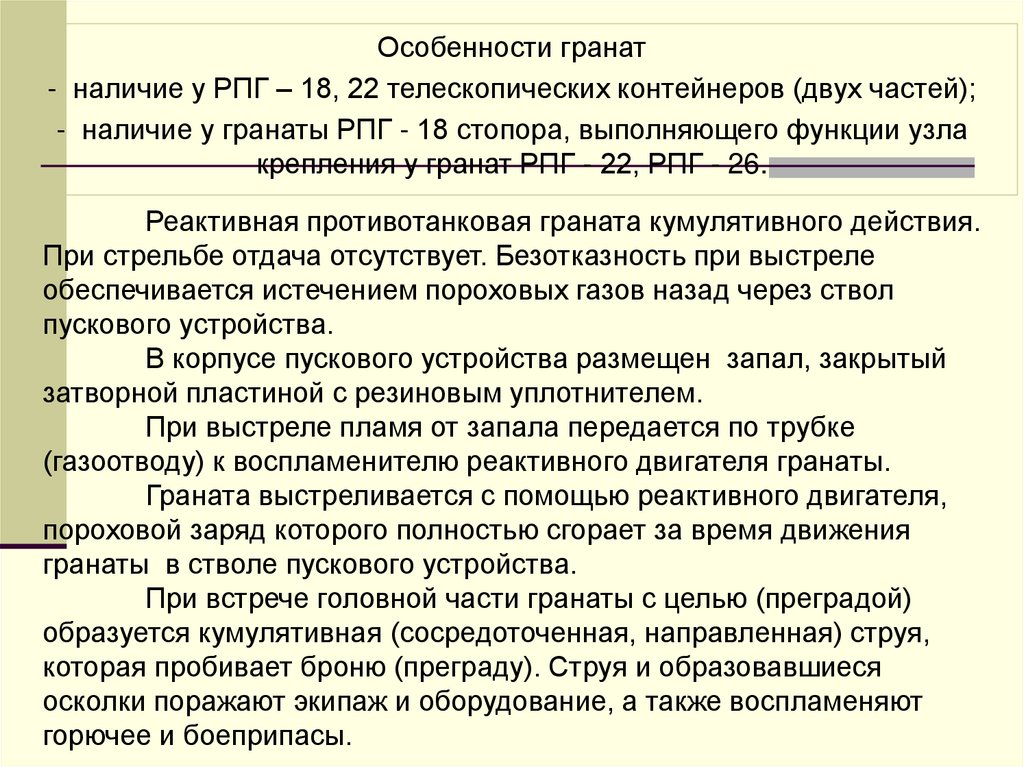

Особенности гранат
- наличие у РПГ – 18, 22 телескопических контейнеров (двух частей);
- наличие у гранаты РПГ - 18 стопора, выполняющего функции узла
крепления у гранат РПГ - 22, РПГ - 26.
Реактивная противотанковая граната кумулятивного действия.
При стрельбе отдача отсутствует. Безотказность при выстреле
обеспечивается истечением пороховых газов назад через ствол
пускового устройства.
В корпусе пускового устройства размещен запал, закрытый
затворной пластиной с резиновым уплотнителем.
При выстреле пламя от запала передается по трубке
(газоотводу) к воспламенителю реактивного двигателя гранаты.
Граната выстреливается с помощью реактивного двигателя,
пороховой заряд которого полностью сгорает за время движения
гранаты в стволе пускового устройства.
При встрече головной части гранаты с целью (преградой)
образуется кумулятивная (сосредоточенная, направленная) струя,
которая пробивает броню (преграду). Струя и образовавшиеся
осколки поражают экипаж и оборудование, а также воспламеняют
горючее и боеприпасы.

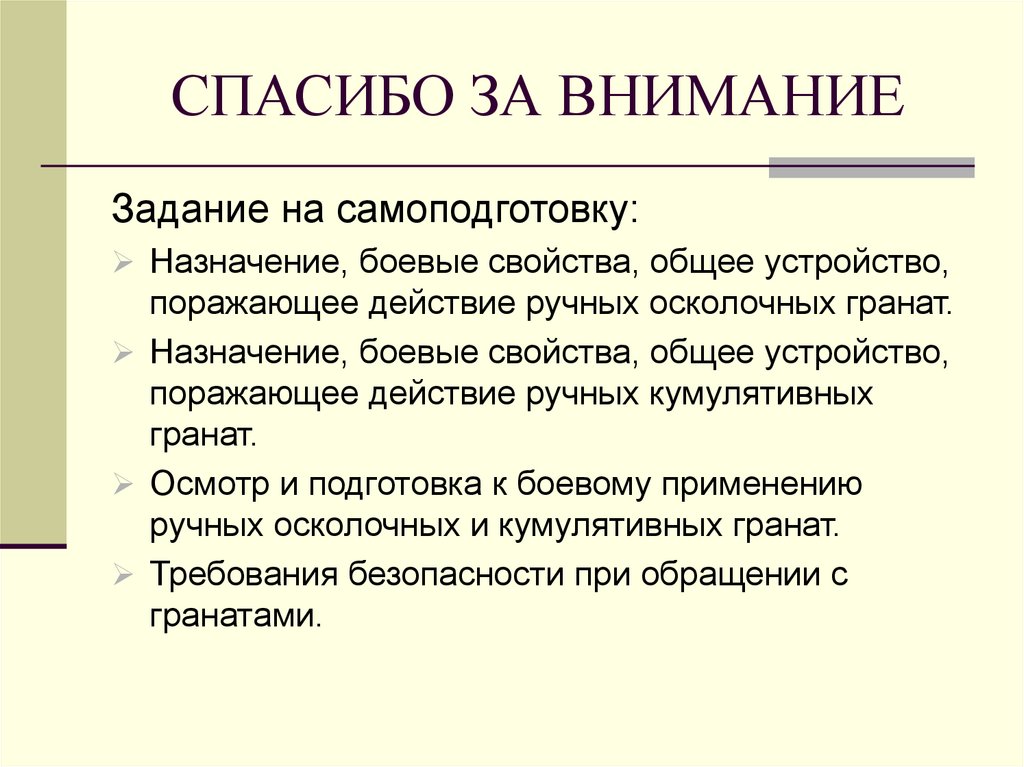

58. СПАСИБО ЗА ВНИМАНИЕ

Задание на самоподготовку:
Назначение, боевые свойства, общее устройство,
поражающее действие ручных осколочных гранат.
Назначение, боевые свойства, общее устройство,
поражающее действие ручных кумулятивных
гранат.
Осмотр и подготовка к боевому применению
ручных осколочных и кумулятивных гранат.
Требования безопасности при обращении с
гранатами.

English Русский Правила
