Приспособления к фрезерным станкам

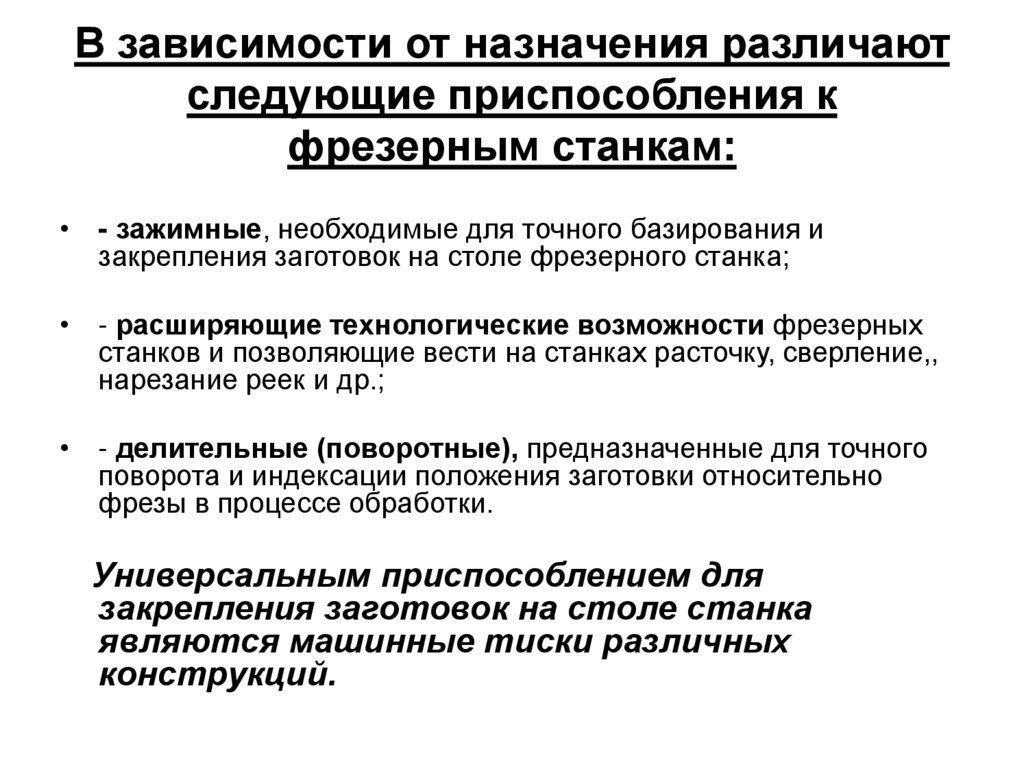

1. В зависимости от назначения различают следующие приспособления к фрезерным станкам:

• - зажимные, необходимые для точного базирования и
закрепления заготовок на столе фрезерного станка;
• - расширяющие технологические возможности фрезерных
станков и позволяющие вести на станках расточку, сверление,,
нарезание реек и др.;
• - делительные (поворотные), предназначенные для точного
поворота и индексации положения заготовки относительно
фрезы в процессе обработки.
Универсальным приспособлением для
закрепления заготовок на столе станка
являются машинные тиски различных
конструкций.

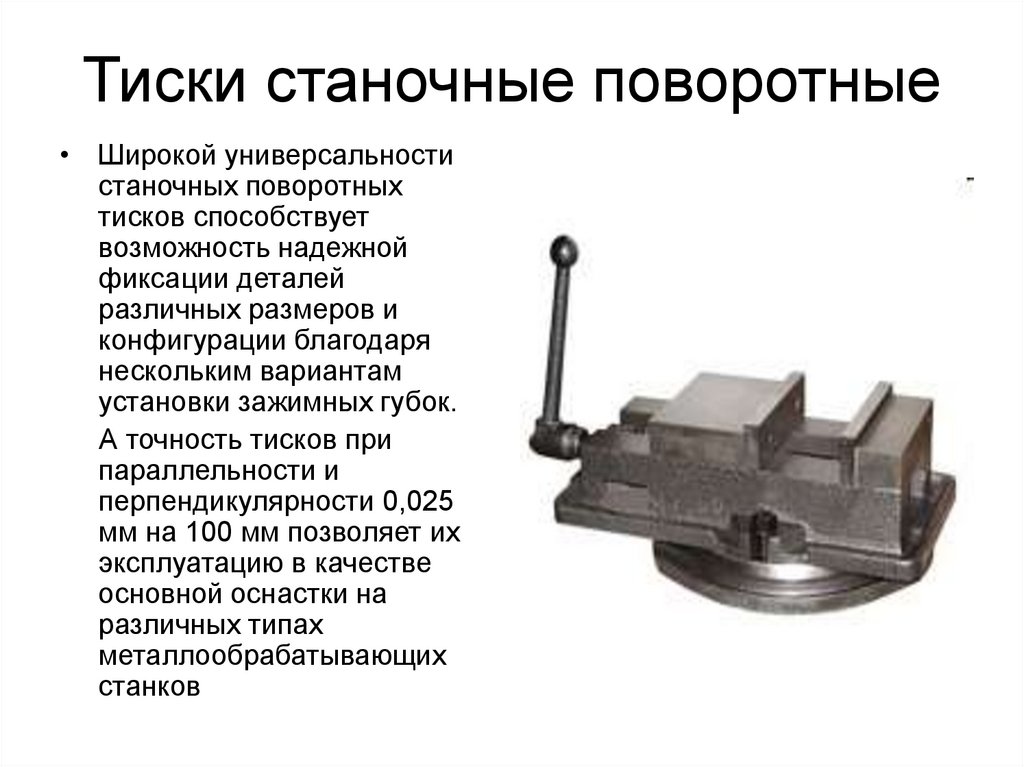

2. Тиски станочные поворотные

• Широкой универсальности
станочных поворотных
тисков способствует
возможность надежной
фиксации деталей
различных размеров и
конфигурации благодаря
нескольким вариантам
установки зажимных губок.
А точность тисков при
параллельности и
перпендикулярности 0,025
мм на 100 мм позволяет их
эксплуатацию в качестве
основной оснастки на
различных типах
металлообрабатывающих
станков

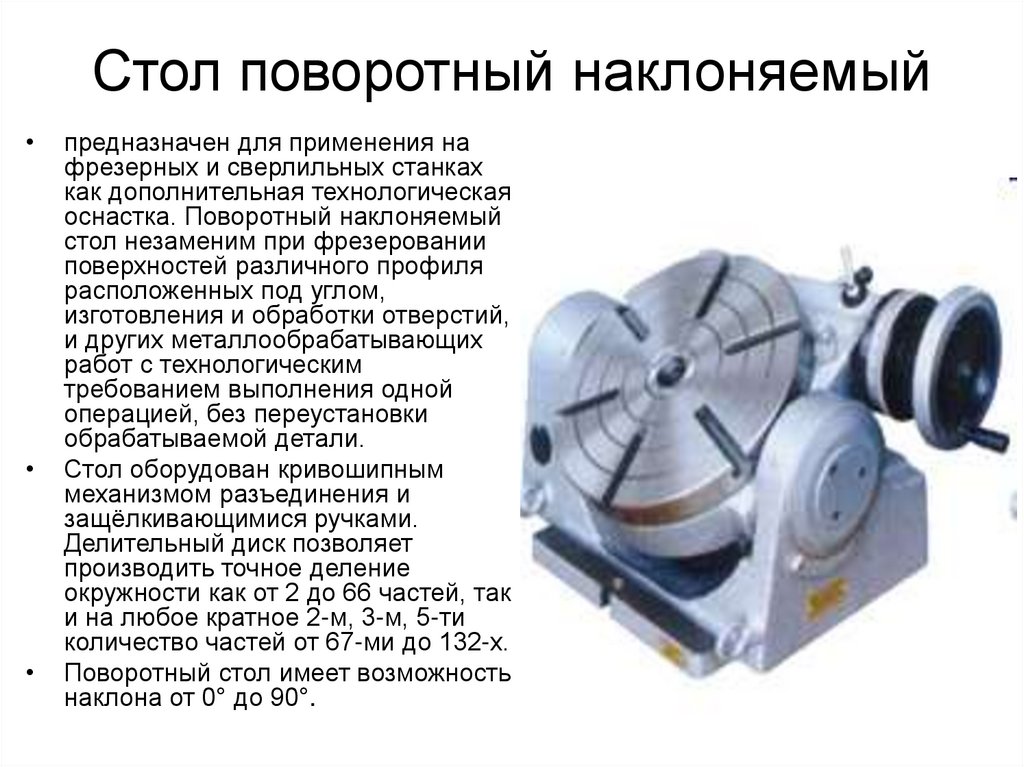

3. Стол поворотный наклоняемый

предназначен для применения на
фрезерных и сверлильных станках
как дополнительная технологическая
оснастка. Поворотный наклоняемый
стол незаменим при фрезеровании
поверхностей различного профиля
расположенных под углом,
изготовления и обработки отверстий,
и других металлообрабатывающих
работ с технологическим
требованием выполнения одной
операцией, без переустановки
обрабатываемой детали.
Стол оборудован кривошипным
механизмом разъединения и
защёлкивающимися ручками.
Делительный диск позволяет
производить точное деление
окружности как от 2 до 66 частей, так
и на любое кратное 2-м, 3-м, 5-ти
количество частей от 67-ми до 132-х.
Поворотный стол имеет возможность
наклона от 0° до 90°.

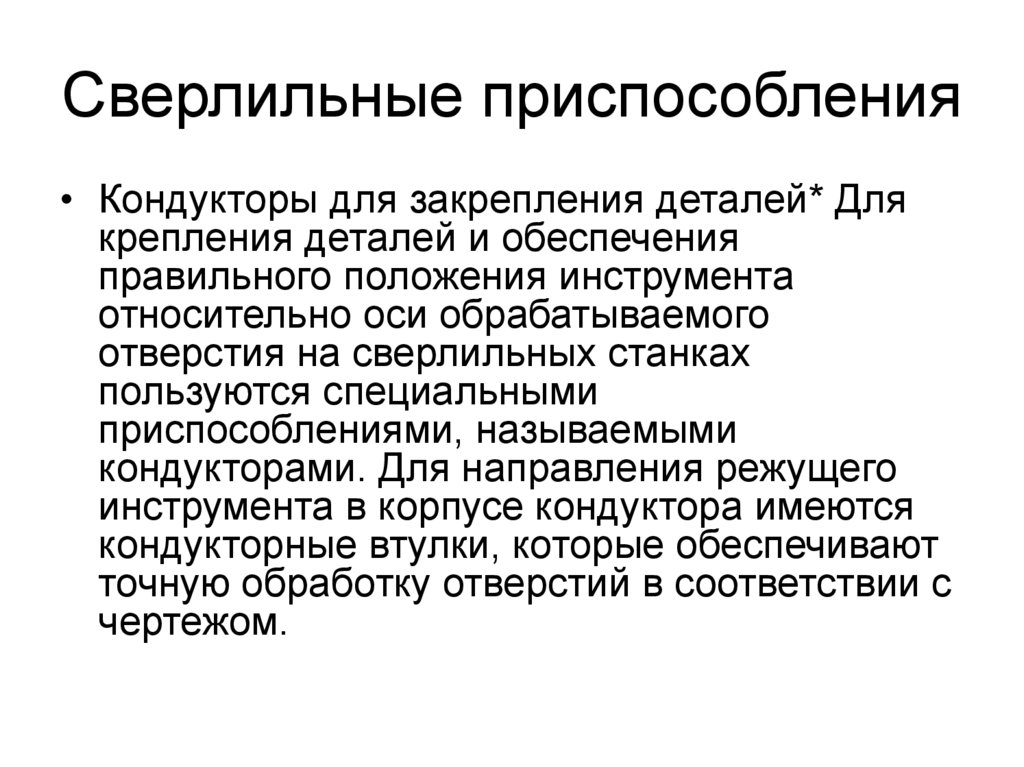

4. Сверлильные приспособления

• Кондукторы для закрепления деталей* Для
крепления деталей и обеспечения
правильного положения инструмента
относительно оси обрабатываемого
отверстия на сверлильных станках
пользуются специальными
приспособлениями, называемыми
кондукторами. Для направления режущего
инструмента в корпусе кондуктора имеются
кондукторные втулки, которые обеспечивают
точную обработку отверстий в соответствии с
чертежом.
