Тема 4: Стрелковое оружие и гранатометы

1.

Военный учебный центр
при Национальном исследовательском университете
«Высшая школа экономики»
Тема 4: Стрелковое оружие и гранатометы
Занятие 1: «Боеприпасы и ручные гранаты»

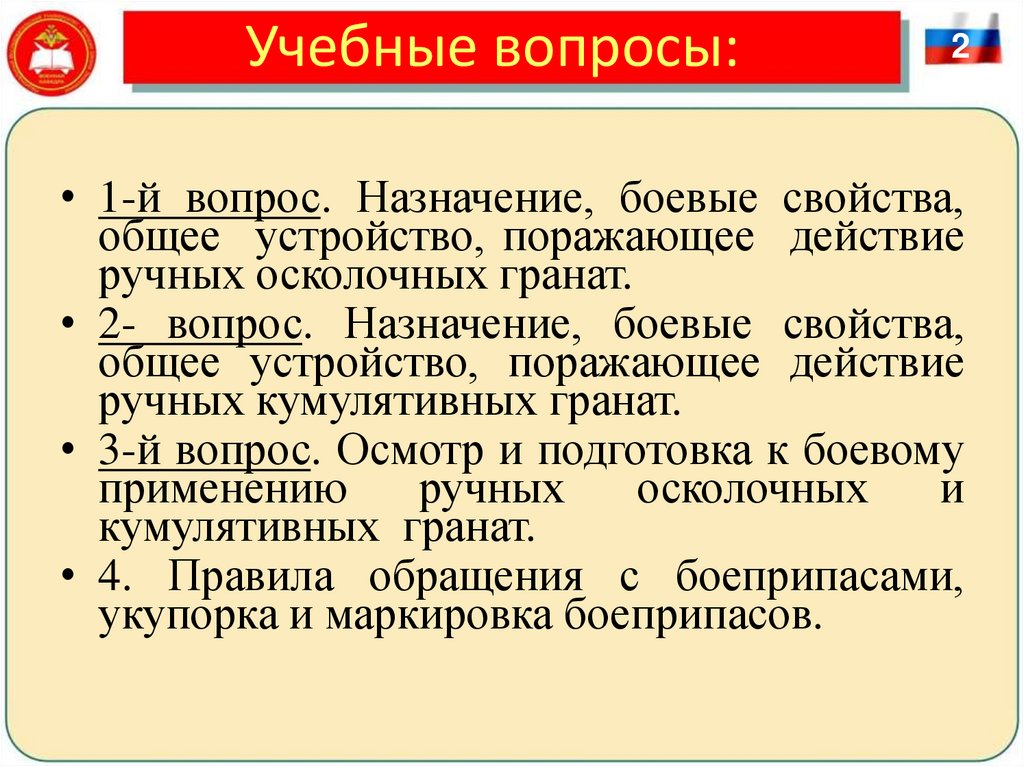

2. Учебные вопросы: :

2
• 1-й вопрос. Назначение, боевые свойства,
общее устройство, поражающее действие
ручных осколочных гранат.
• 2- вопрос. Назначение, боевые свойства,
общее устройство, поражающее действие
ручных кумулятивных гранат.
• 3-й вопрос. Осмотр и подготовка к боевому
применению
ручных
осколочных
и
кумулятивных гранат.
• 4. Правила обращения с боеприпасами,
укупорка и маркировка боеприпасов.

3.

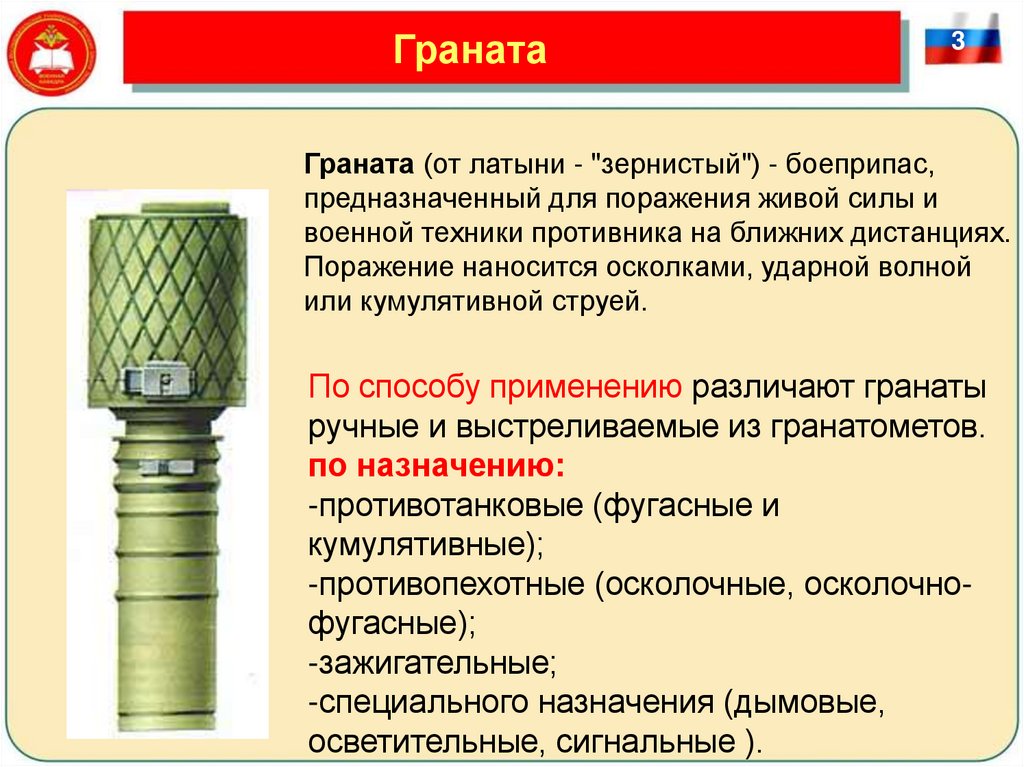

Граната
3
Граната (от латыни - "зернистый") - боеприпас,
предназначенный для поражения живой силы и
военной техники противника на ближних дистанциях.
Поражение наносится осколками, ударной волной
или кумулятивной струей.
По способу применению различают гранаты
ручные и выстреливаемые из гранатометов.
по назначению:
-противотанковые (фугасные и
кумулятивные);
-противопехотные (осколочные, осколочнофугасные);
-зажигательные;
-специального назначения (дымовые,
осветительные, сигнальные ).

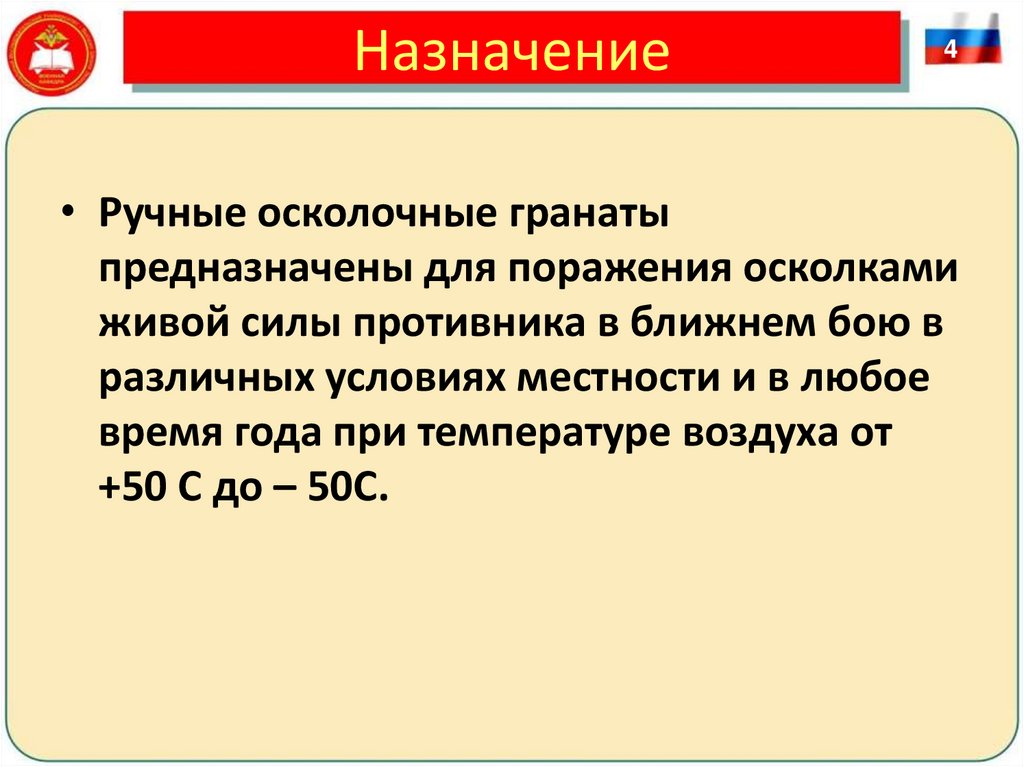

4. Назначение

4
• Ручные осколочные гранаты
предназначены для поражения осколками
живой силы противника в ближнем бою в
различных условиях местности и в любое
время года при температуре воздуха от
+50 С до – 50С.

5.

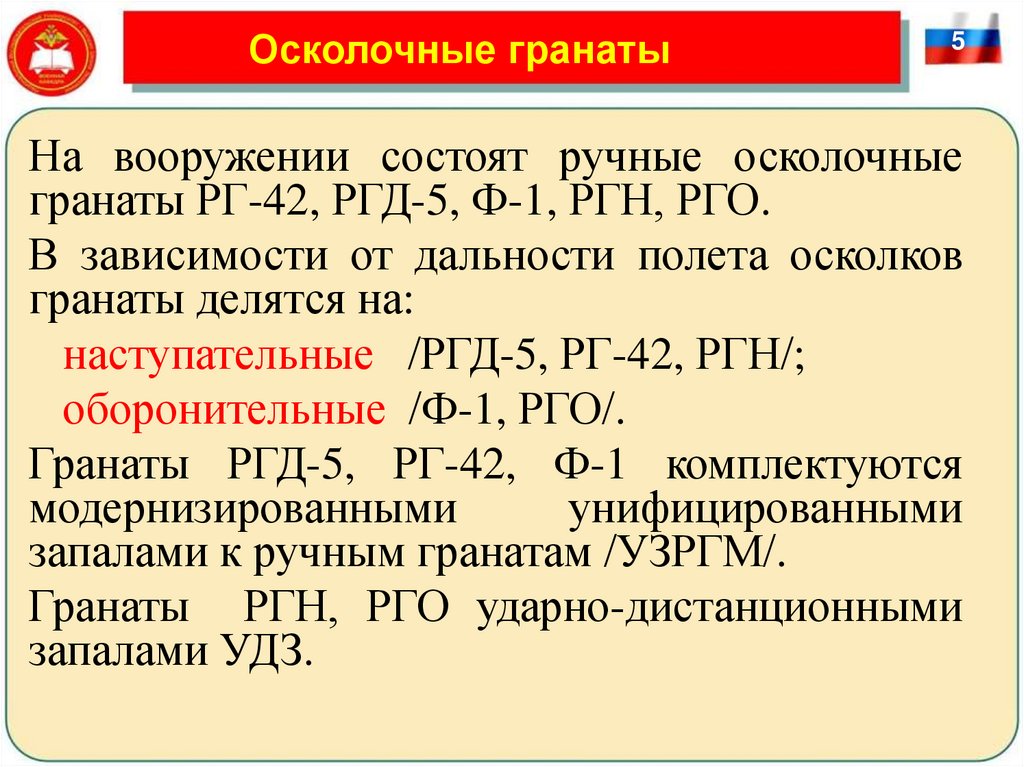

Осколочные гранаты
5
На вооружении состоят ручные осколочные
гранаты РГ-42, РГД-5, Ф-1, РГН, РГО.
В зависимости от дальности полета осколков
гранаты делятся на:
наступательные /РГД-5, РГ-42, РГН/;
оборонительные /Ф-1, РГО/.
Гранаты РГД-5, РГ-42, Ф-1 комплектуются
модернизированными
унифицированными
запалами к ручным гранатам /УЗРГМ/.
Гранаты РГН, РГО ударно-дистанционными
запалами УДЗ.

6.

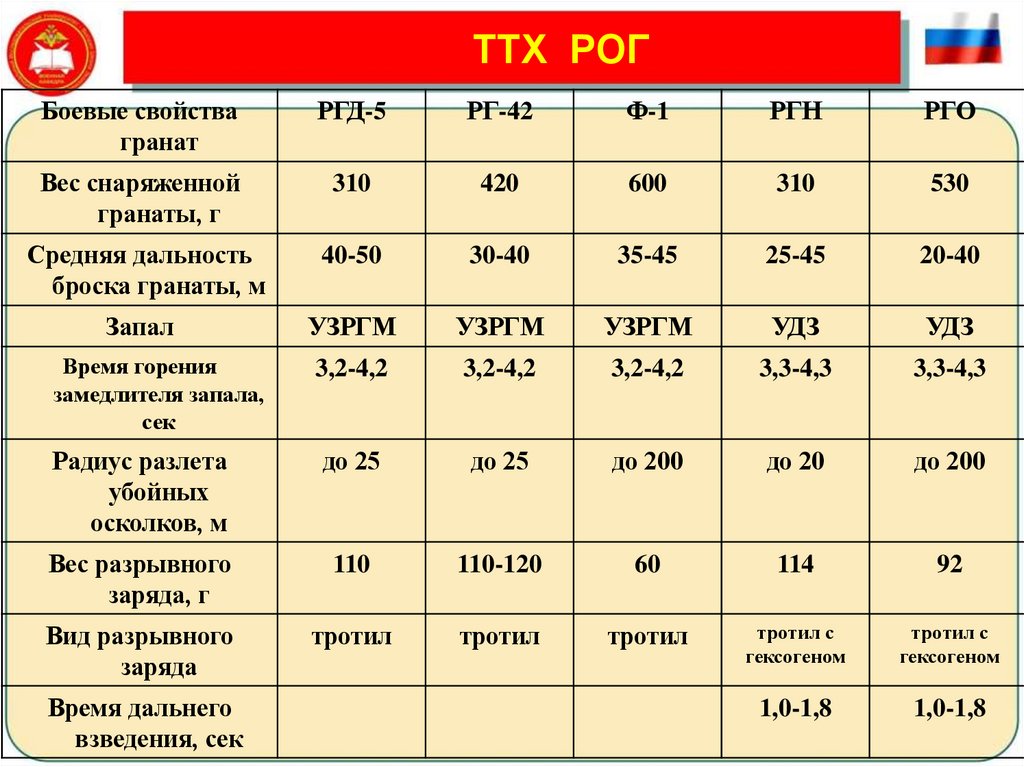

ТТХ РОГ
Боевые свойства
гранат
РГД-5
РГ-42
Ф-1
РГН
РГО
Вес снаряженной
гранаты, г
310
420
600
310
530
Средняя дальность
броска гранаты, м
40-50
30-40
35-45
25-45
20-40
Запал
УЗРГМ
УЗРГМ
УЗРГМ
УДЗ
УДЗ
Время горения
замедлителя запала,
сек
3,2-4,2
3,2-4,2
3,2-4,2
3,3-4,3
3,3-4,3
Радиус разлета
убойных
осколков, м
до 25
до 25
до 200
до 20
до 200
Вес разрывного
заряда, г
110
110-120
60
114
92
Вид разрывного
заряда
тротил
тротил
тротил
тротил с
гексогеном
тротил с
гексогеном
1,0-1,8
1,0-1,8
Время дальнего
взведения, сек

7.

Граната РГД-5
7
Состоит:
- корпус с трубкой для
запала для размещения
разрывного заряда;
- разрывной заряд;
- запал- для взрыва заряда.

8.

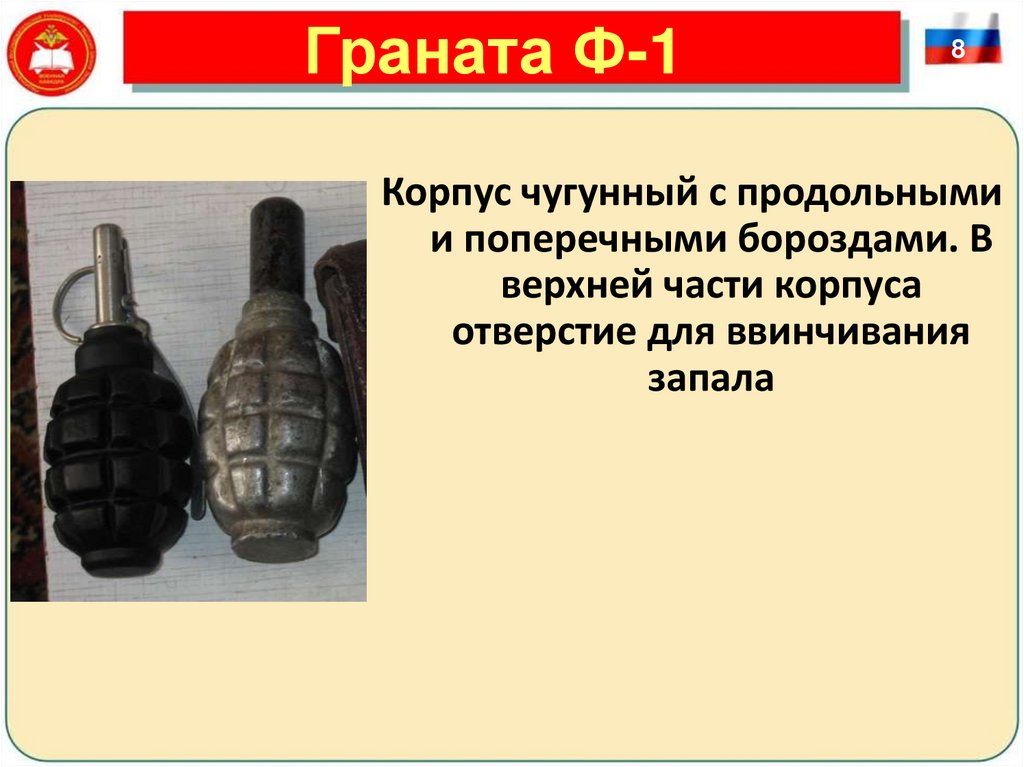

Граната Ф-1
8
Корпус чугунный с продольными
и поперечными бороздами. В
верхней части корпуса
отверстие для ввинчивания
запала

9.

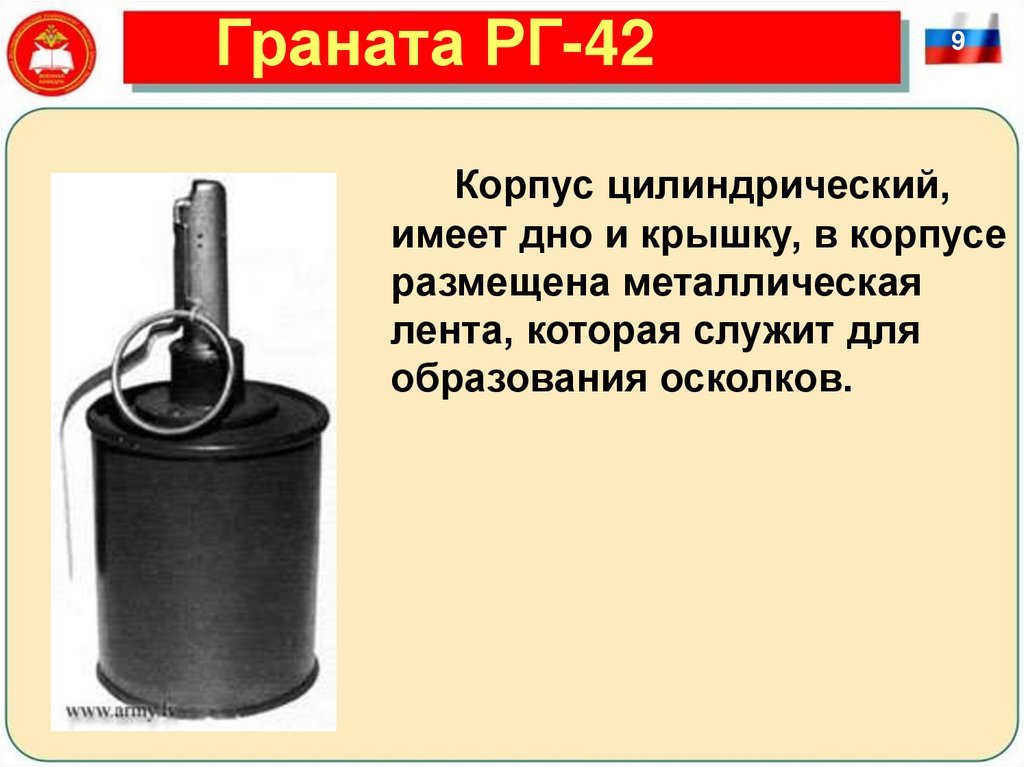

Граната РГ-42
9
Корпус цилиндрический,
имеет дно и крышку, в корпусе
размещена металлическая
лента, которая служит для
образования осколков.

10.

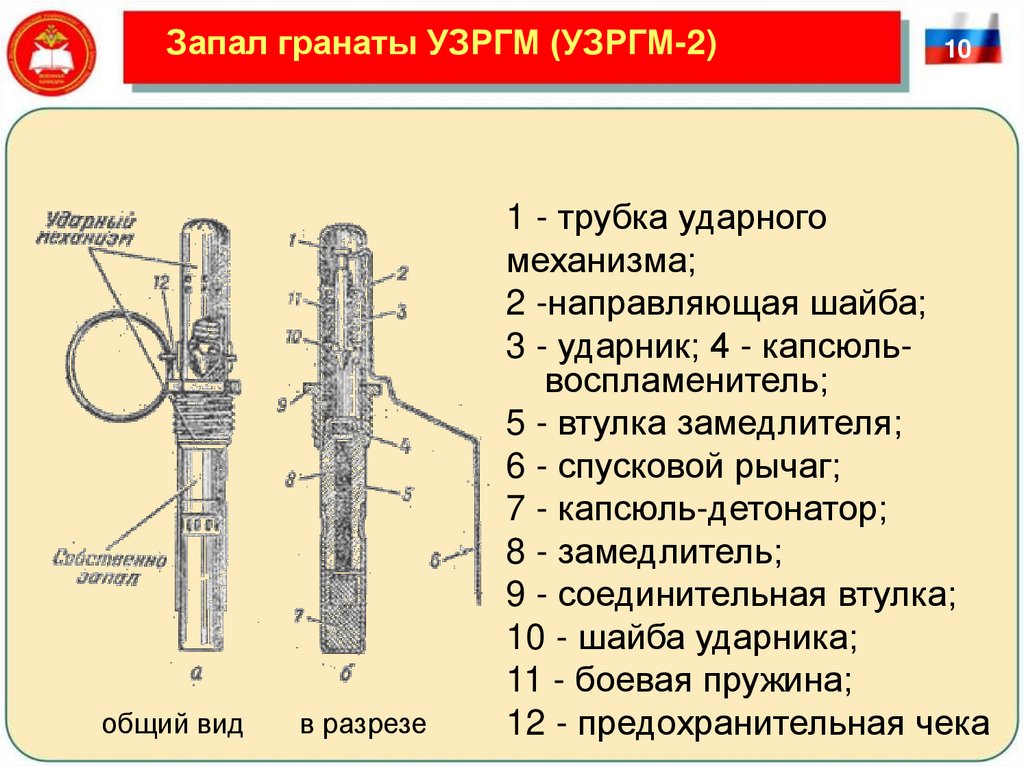

Запал гранаты УЗРГМ (УЗРГМ-2)
общий вид
в разрезе
10
1 - трубка ударного
механизма;
2 -направляющая шайба;
3 - ударник; 4 - капсюльвоспламенитель;
5 - втулка замедлителя;
6 - спусковой рычаг;
7 - капсюль-детонатор;
8 - замедлитель;
9 - соединительная втулка;
10 - шайба ударника;
11 - боевая пружина;
12 - предохранительная чека

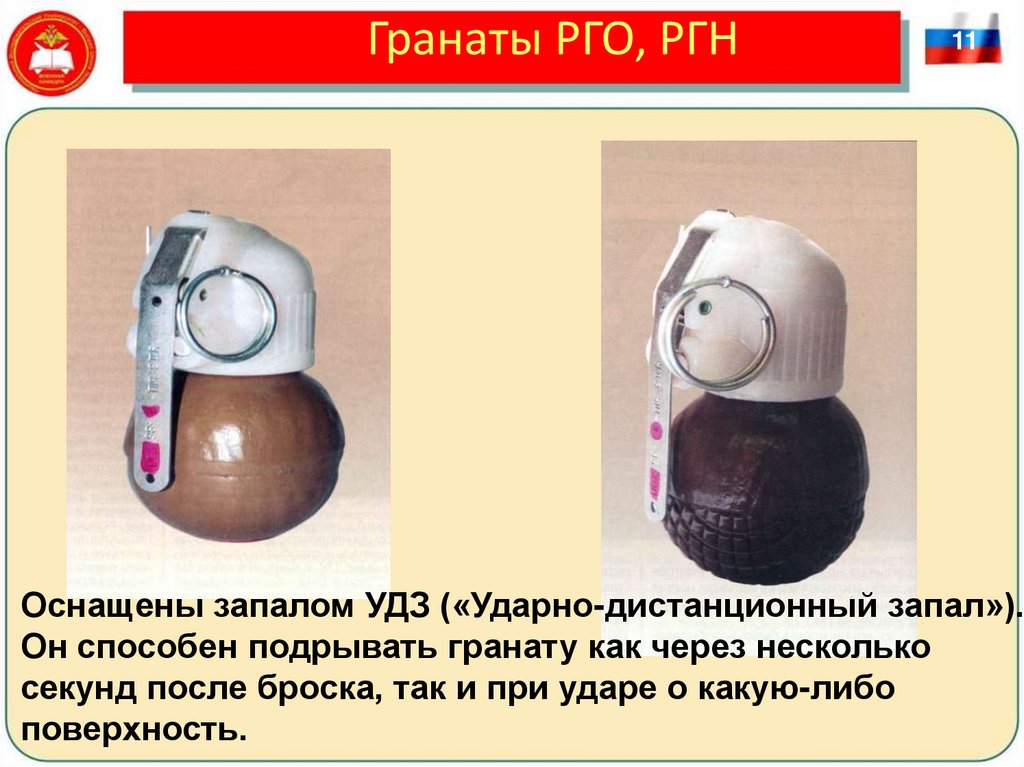

11. Гранаты РГО, РГН

11
Оснащены запалом УДЗ («Ударно-дистанционный запал»).
Он способен подрывать гранату как через несколько
секунд после броска, так и при ударе о какую-либо
поверхность.

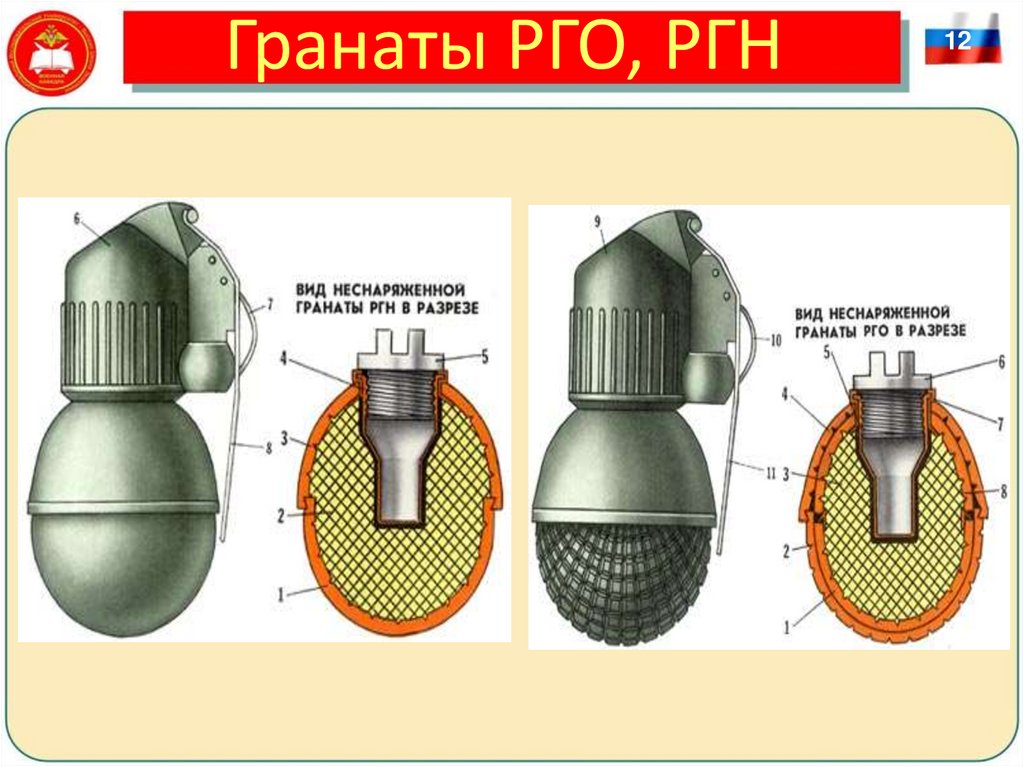

12. Гранаты РГО, РГН

12

13.

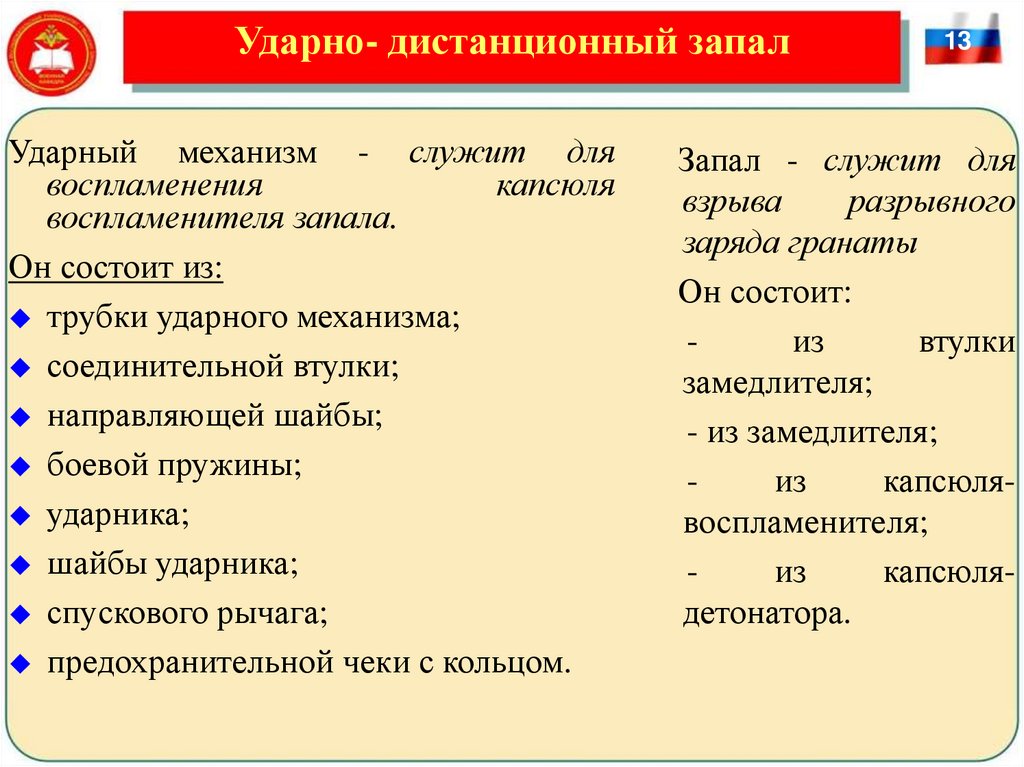

Ударно- дистанционный запал
Ударный механизм - служит для
воспламенения
капсюля
воспламенителя запала.
Он состоит из:
трубки ударного механизма;
соединительной втулки;
направляющей шайбы;
боевой пружины;
ударника;
шайбы ударника;
спускового рычага;
предохранительной чеки с кольцом.
13
Запал - служит для
взрыва
разрывного
заряда гранаты
Он состоит:
из
втулки
замедлителя;
- из замедлителя;
из
капсюлявоспламенителя;
из
капсюлядетонатора.

14.

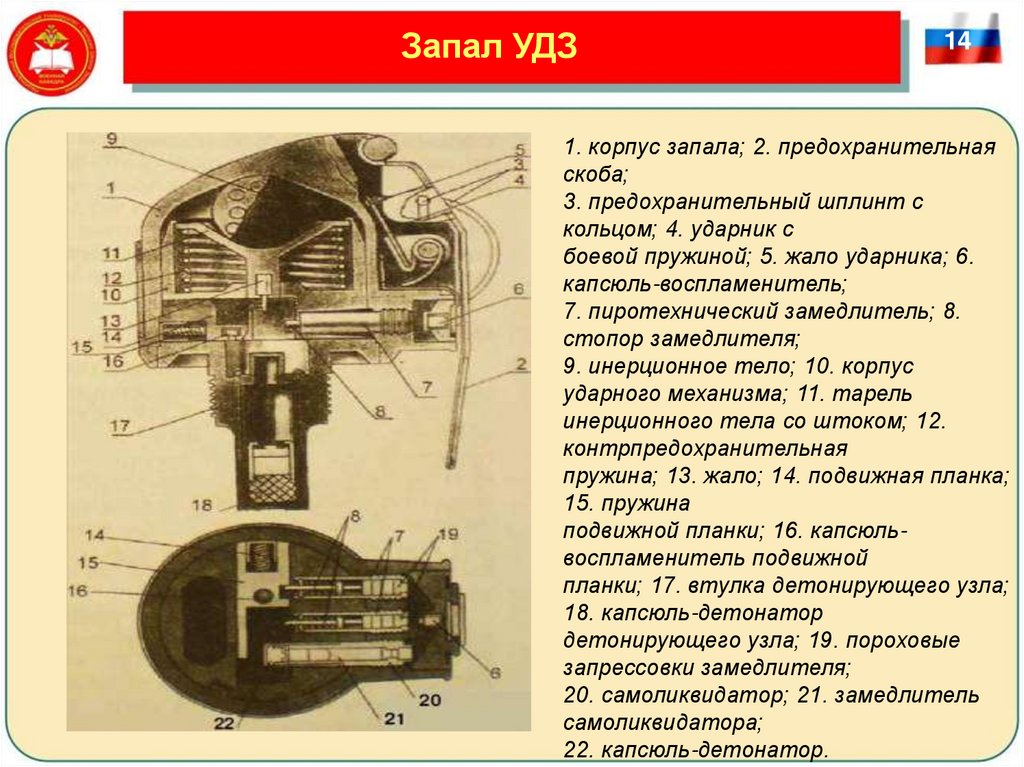

Запал УДЗ
14
1. корпус запала; 2. предохранительная
скоба;
3. предохранительный шплинт с
кольцом; 4. ударник с
боевой пружиной; 5. жало ударника; 6.
капсюль-воспламенитель;
7. пиротехнический замедлитель; 8.
стопор замедлителя;
9. инерционное тело; 10. корпус
ударного механизма; 11. тарель
инерционного тела со штоком; 12.
контрпредохранительная
пружина; 13. жало; 14. подвижная планка;
15. пружина
подвижной планки; 16. капсюльвоспламенитель подвижной
планки; 17. втулка детонирующего узла;
18. капсюль-детонатор
детонирующего узла; 19. пороховые
запрессовки замедлителя;
20. самоликвидатор; 21. замедлитель
самоликвидатора;
22. капсюль-детонатор.

15.

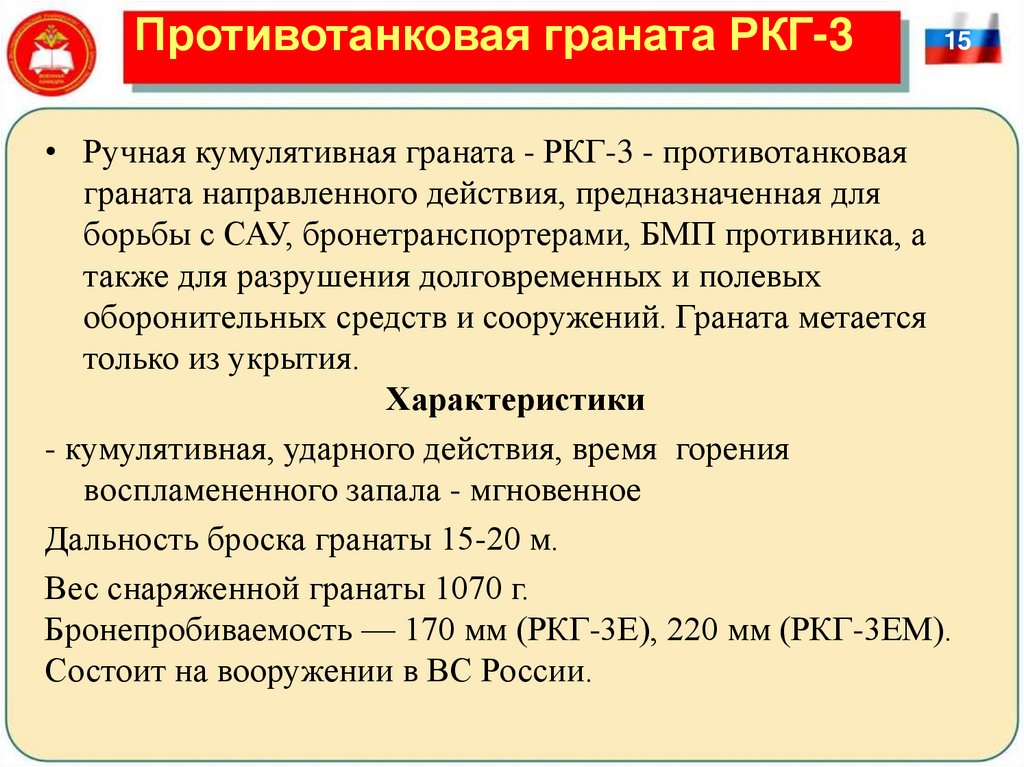

Противотанковая граната РКГ-3
15
• Ручная кумулятивная граната - РКГ-3 - противотанковая
граната направленного действия, предназначенная для
борьбы с САУ, бронетранспортерами, БМП противника, а
также для разрушения долговременных и полевых
оборонительных средств и сооружений. Граната метается
только из укрытия.
Характеристики
- кумулятивная, ударного действия, время горения
воспламененного запала - мгновенное
Дальность броска гранаты 15-20 м.
Вес снаряженной гранаты 1070 г.
Бронепробиваемость — 170 мм (РКГ-3Е), 220 мм (РКГ-3ЕМ).
Состоит на вооружении в ВС России.

16. - противотанковая граната направленного действия, предназначенная для борьбы с САУ, бронетранспортерами, БМП противника, а

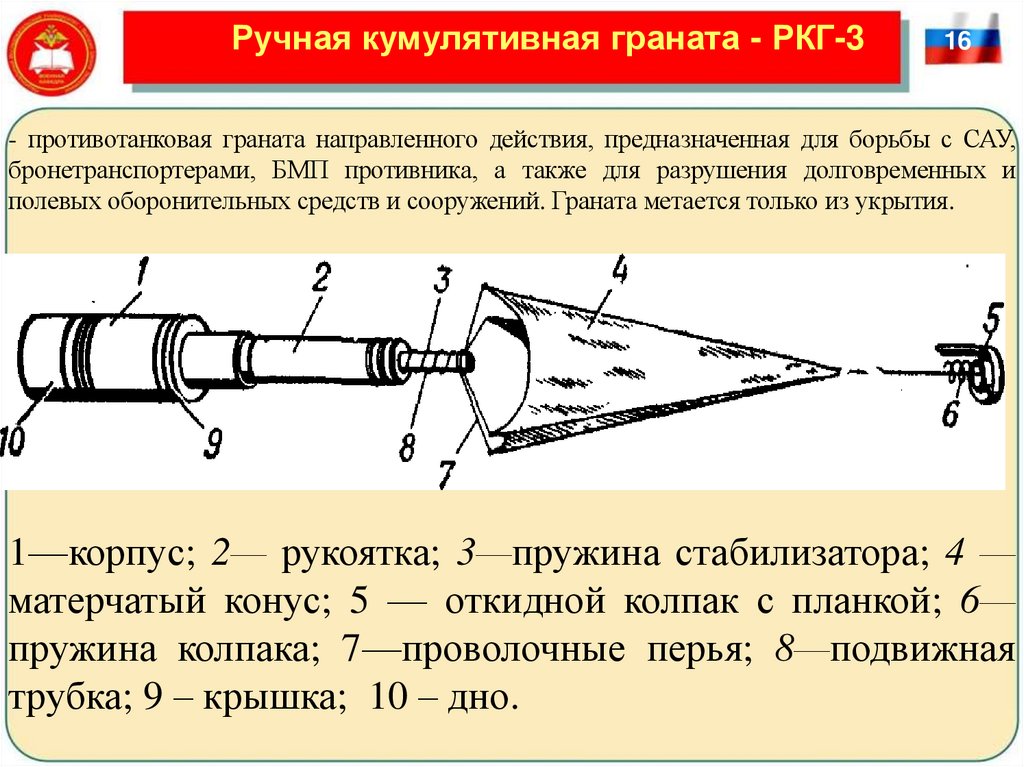

Ручная кумулятивная граната - РКГ-3
16
- противотанковая граната направленного действия, предназначенная для борьбы с САУ,
бронетранспортерами, БМП противника, а также для разрушения долговременных и
полевых оборонительных средств и сооружений. Граната метается только из укрытия.
1—корпус; 2— рукоятка; 3—пружина стабилизатора; 4 —
матерчатый конус; 5 — откидной колпак с планкой; 6—
пружина колпака; 7—проволочные перья; 8—подвижная
трубка; 9 – крышка; 10 – дно.

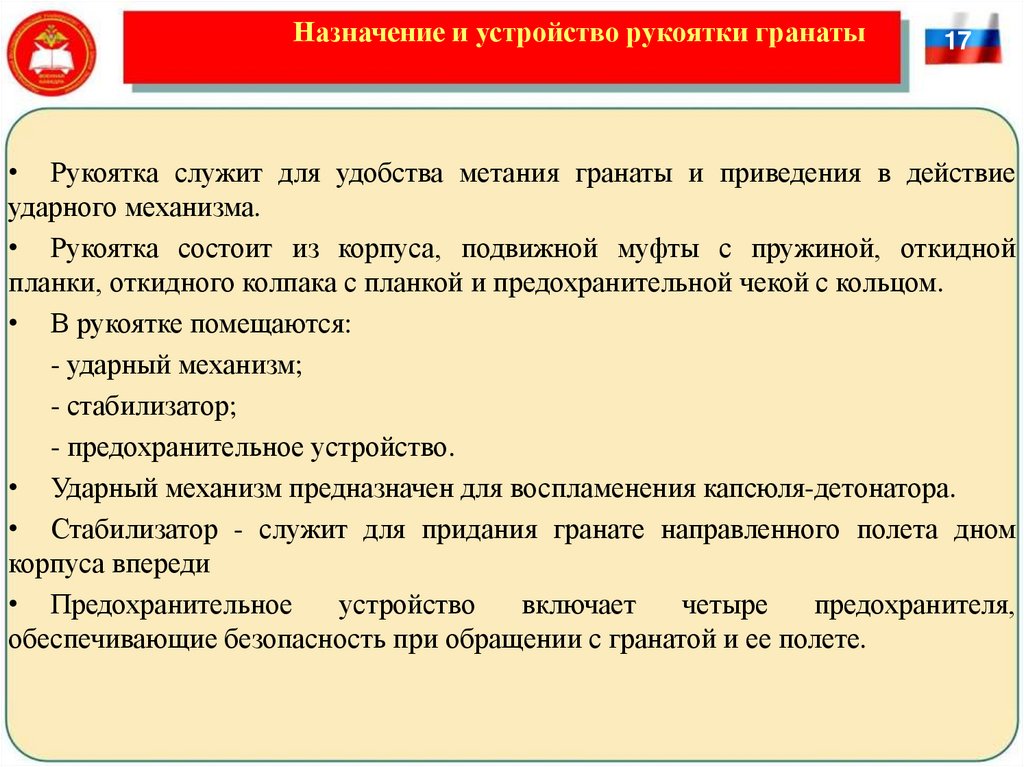

17. Назначение и устройство рукоятки гранаты

17
• Рукоятка служит для удобства метания гранаты и приведения в действие
ударного механизма.
• Рукоятка состоит из корпуса, подвижной муфты с пружиной, откидной
планки, откидного колпака с планкой и предохранительной чекой с кольцом.
• В рукоятке помещаются:
- ударный механизм;
- стабилизатор;
- предохранительное устройство.
• Ударный механизм предназначен для воспламенения капсюля-детонатора.
• Стабилизатор - служит для придания гранате направленного полета дном
корпуса впереди
• Предохранительное
устройство
включает
четыре
предохранителя,
обеспечивающие безопасность при обращении с гранатой и ее полете.

18. Для заряжания гранаты по команде: "Подготовить кумулятивные гранаты", а в бою и самостоятельно, необходимо: - взять гранату в

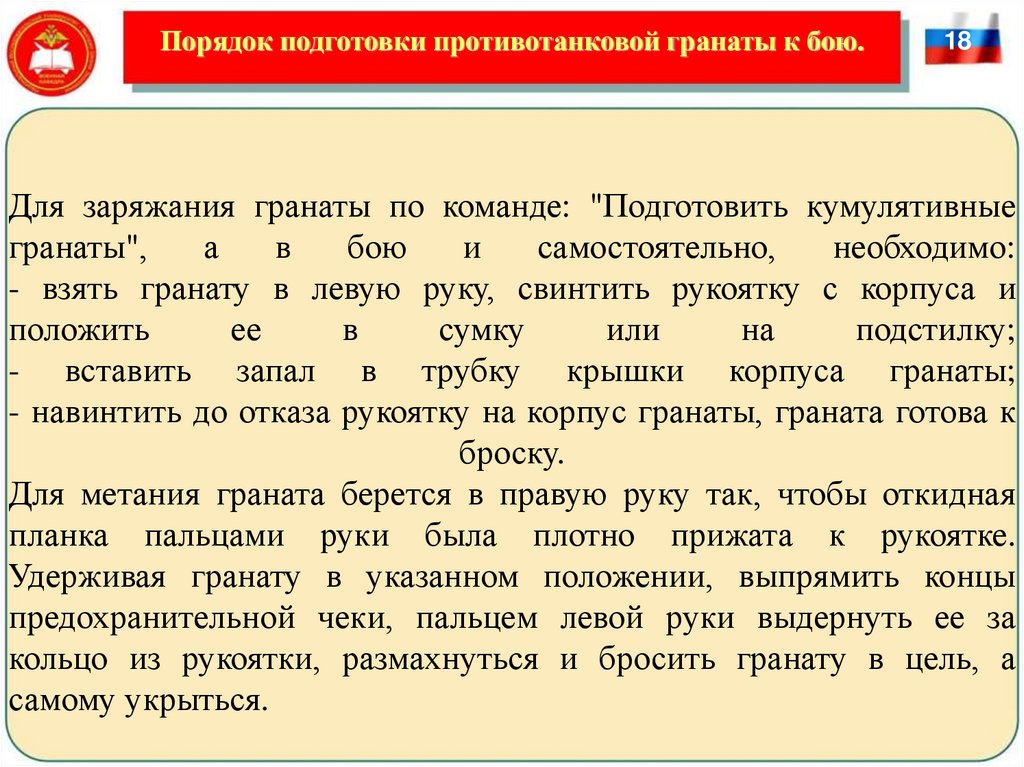

Порядок подготовки противотанковой гранаты к бою.
18
Для заряжания гранаты по команде: "Подготовить кумулятивные
гранаты",
а
в
бою
и
самостоятельно,
необходимо:
- взять гранату в левую руку, свинтить рукоятку с корпуса и
положить
ее
в
сумку
или
на
подстилку;
- вставить запал в трубку крышки корпуса гранаты;
- навинтить до отказа рукоятку на корпус гранаты, граната готова к
броску.
Для метания граната берется в правую руку так, чтобы откидная
планка пальцами руки была плотно прижата к рукоятке.
Удерживая гранату в указанном положении, выпрямить концы
предохранительной чеки, пальцем левой руки выдернуть ее за
кольцо из рукоятки, размахнуться и бросить гранату в цель, а
самому укрыться.

19.

При обучении метанию боевых гранат соблюдать
следующие требования безопасности:
20
1) обучаемые должны быть в стальных шлемах;
2) перед заряжанием осмотреть гранаты и запалы; в случае
обнаружения неисправностей доложить командиру;
3) метание осколочной оборонительной и противотанковой
гранат производить из окопа или из-за укрытия, не
пробиваемого осколками, под руководством офицера;
4) при метании одним обучаемым нескольких гранат каждую
последующую гранату бросать по истечении не менее 5 с
после взрыва предыдущей;
5) если граната не была брошена (предохранительная чека не
вынималась), разряжание ее производить только по команде и
под непосредственным наблюдением командира;

20.

21

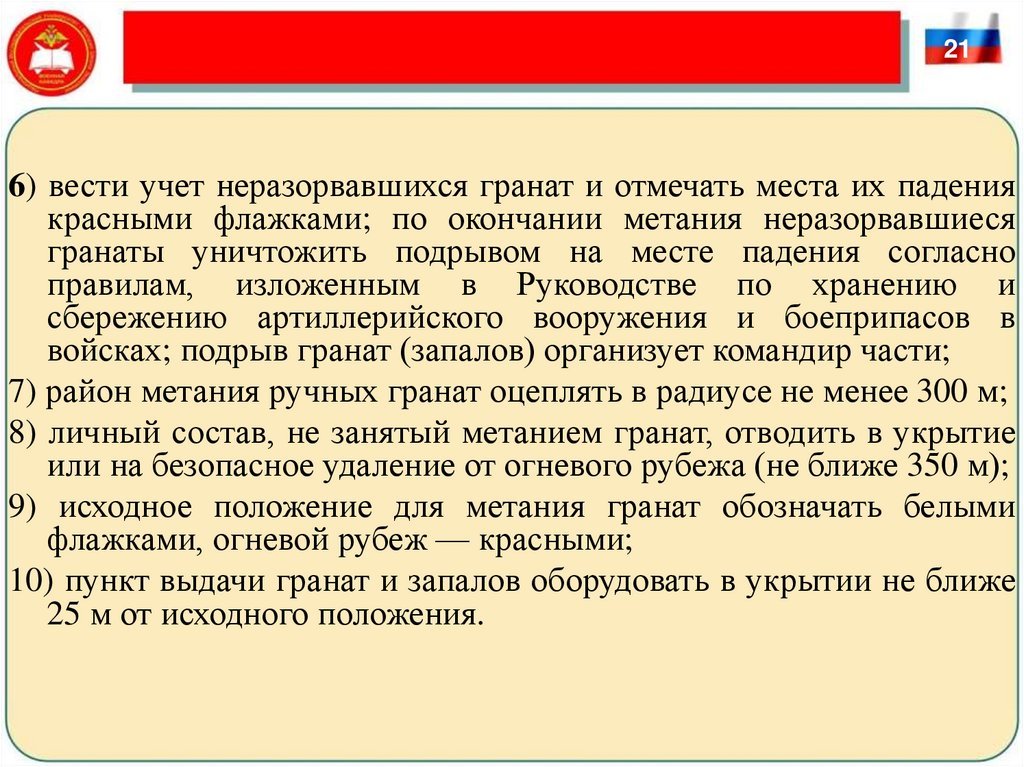

6) вести учет неразорвавшихся гранат и отмечать места их падения
красными флажками; по окончании метания неразорвавшиеся
гранаты уничтожить подрывом на месте падения согласно
правилам, изложенным в Руководстве по хранению и
сбережению артиллерийского вооружения и боеприпасов в
войсках; подрыв гранат (запалов) организует командир части;
7) район метания ручных гранат оцеплять в радиусе не менее 300 м;
8) личный состав, не занятый метанием гранат, отводить в укрытие
или на безопасное удаление от огневого рубежа (не ближе 350 м);
9) исходное положение для метания гранат обозначать белыми
флажками, огневой рубеж — красными;
10) пункт выдачи гранат и запалов оборудовать в укрытии не ближе
25 м от исходного положения.

21.

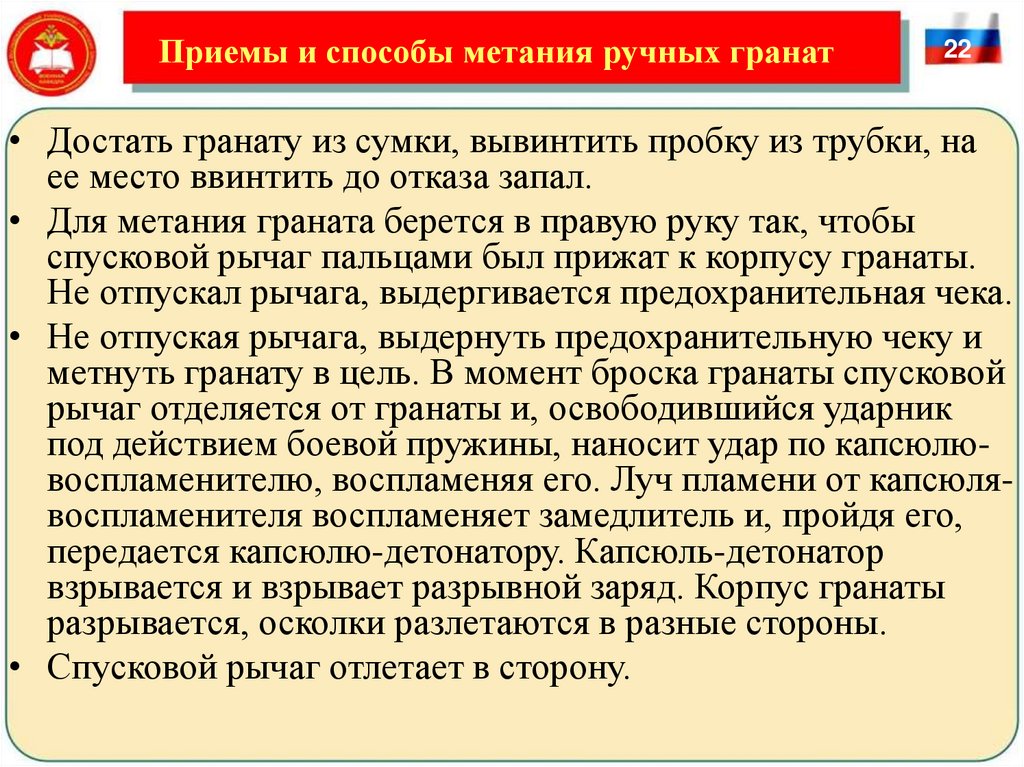

Приемы и способы метания ручных гранат
22
• Достать гранату из сумки, вывинтить пробку из трубки, на
ее место ввинтить до отказа запал.
• Для метания граната берется в правую руку так, чтобы
спусковой рычаг пальцами был прижат к корпусу гранаты.
Не отпускал рычага, выдергивается предохранительная чека.
• Не отпуская рычага, выдернуть предохранительную чеку и
метнуть гранату в цель. В момент броска гранаты спусковой
рычаг отделяется от гранаты и, освободившийся ударник
под действием боевой пружины, наносит удар по капсюлювоспламенителю, воспламеняя его. Луч пламени от капсюлявоспламенителя воспламеняет замедлитель и, пройдя его,
передается капсюлю-детонатору. Капсюль-детонатор
взрывается и взрывает разрывной заряд. Корпус гранаты
разрывается, осколки разлетаются в разные стороны.
• Спусковой рычаг отлетает в сторону.

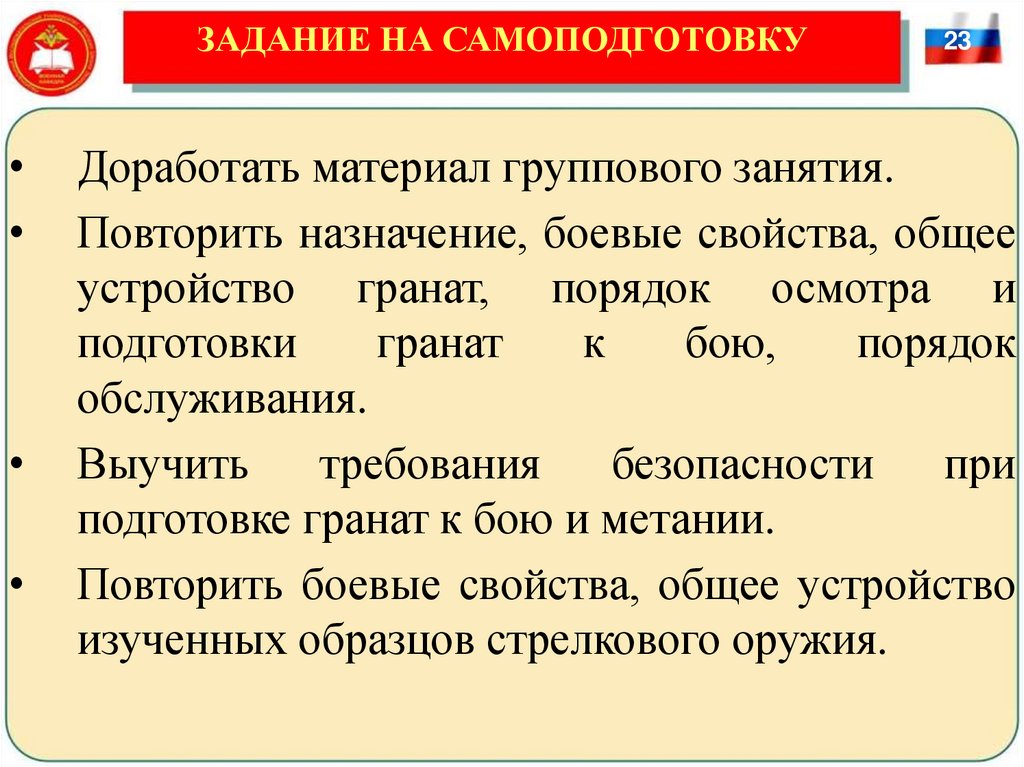

22. ЗАДАНИЕ НА САМОПОДГОТОВКУ

23
Доработать материал группового занятия.
Повторить назначение, боевые свойства, общее
устройство гранат, порядок осмотра и
подготовки
гранат
к
бою,
порядок
обслуживания.
Выучить
требования
безопасности
при
подготовке гранат к бою и метании.
Повторить боевые свойства, общее устройство
изученных образцов стрелкового оружия.
